Produkttyp	USB-Temperatur- und Luftfeuchtigkeitslogger
Marke	AREXX
Modell	BS30
Abmessungen (L x B x H)	70 x 25 x 22 mm
Gewicht	25 g
Stromversorgung	5 - 7,5 V DC / 100 mA über USB; integrierter 3,7 V Lithium-Polymer-Akku
Integrierte Sensoren	Temperatur und relative Luftfeuchtigkeit
Temperaturmessbereich	-40 °C bis +100 °C
Temperaturgenauigkeit	±1 °C von +10 °C bis +40 °C; ±1,5 °C von -10 °C bis +50 °C; ±2,5 °C von -40 °C bis +100 °C
Feuchtigkeitsmessbereich	0 % bis 100 % RH
Feuchtigkeitsgenauigkeit	±0,5 % von 20 % bis 80 % RH; ±7 % außerhalb
Speichermedium	Micro-SD-Karte (SD, SDHC) ≥ 1 GB
Schnittstelle	USB 2.0, Multilogger-Protokoll
Typische Akkulaufzeit	Bis zu 107 Tage (Messintervall 60 min)
Echtzeituhr	Ja, synchronisiert über Multilogger-Software
LED-Anzeigen	Blau (Messung/Aufzeichnung); Rot (Akku laden)
Kompatible Software	Multilogger (Templogger) für Windows XP und höher (32/64 Bit)
Konfiguration	Über das im Software integrierte BS-30-Tool (Messintervall, Sensor-ID)
Wartung und Reinigung	Trocken halten; mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und Flüssigkeiten vermeiden
Sicherheit	Vermeiden Sie statische Elektrizität; überprüfen Sie die Polarität des Adapters; öffnen Sie das Gehäuse nicht
Reparierbarkeit	Firmware über Reset/PGM-Tasten neu programmierbar; keine vom Benutzer austauschbaren Teile
Allgemeine Informationen	Nur für den Innenbereich; kompatibel mit AREXX Multilogger-System

Häufig gestellte Fragen - BS30 AREXX

Wie installiere ich die Multilogger-Software für den BS30?

Laden Sie die neueste Version der Multilogger-Software (Templogger) von der Website www.arexx.com herunter. Installieren Sie sie auf einem PC mit Windows XP oder höher (32 oder 64 Bit). Der USB-Treiber wird bei der ersten Verbindung des BS30 automatisch installiert.

Wie starte ich die Datenaufzeichnung?

Legen Sie eine in FAT32 formatierte Micro-SD-Karte in den BS30 ein. Schließen Sie den Sensor über USB an einen PC an. Die Multilogger-Software synchronisiert die Uhr und zeigt die Messwerte an. Die Aufzeichnung auf der SD-Karte erfolgt automatisch, solange der Akku ausreichend geladen und die Karte eingelegt ist.

Was tun, wenn die blaue LED dreimal blinkt?

Dieses Blinken zeigt an, dass keine SD-Karte erkannt wird. Legen Sie eine in FAT32 formatierte Micro-SD-Karte (≥ 1 GB) ein. Die blaue LED blinkt während der Messungen normal.

Wie konfiguriere ich das Messintervall?

Verwenden Sie das BS-30-Konfigurationstool, das in der Multilogger-Software (Version v2.1.20 oder höher) enthalten ist. Sie können das Intervall zwischen 30 Sekunden und 1 Stunde über eine XML-Datei oder die grafische Oberfläche einstellen. Weniger Messungen sparen Batterie.

Wie lange hält der Akku?

Die Akkulaufzeit hängt vom Messintervall ab: 10 Tage bei 1 min, 40 Tage bei 5 min, 61 Tage bei 10 min, 93 Tage bei 30 min, 107 Tage bei 60 min. Der 3,7 V Lithium-Polymer-Akku lädt in 3 Stunden über USB auf.

Wie lese ich die auf der SD-Karte gespeicherten Daten aus?

Entfernen Sie die SD-Karte aus dem BS30 und legen Sie sie in einen Standard-SD-Kartenleser ein. Die Dateien sind im .txt-Format und nach dem Schema m_.txt benannt. Die Daten sind kommagetrennter Text, der in Excel oder die Templogger-Software importiert werden kann.

Warum ist die gemessene Temperatur etwa 2 °C höher, wenn der BS30 über USB angeschlossen ist?

Wenn der BS30 über USB mit Strom versorgt oder an einen PC angeschlossen ist, lädt der Akku und die Elektronik erwärmt sich, wodurch die Innentemperatur um ca. 2 °C ansteigt. Für genaue Messungen verwenden Sie das Gerät im Akkubetrieb ohne USB-Verbindung.

Wie aktualisiere ich die Firmware des BS30?

Schließen Sie den BS30 über USB an den PC an. Drücken Sie gleichzeitig die Tasten Reset und PGM, lösen Sie zuerst Reset, dann PGM. Es erscheint ein Fenster 'CRP DISABLD'. Löschen Sie die vorhandene Datei firmware.bin, ziehen Sie die neue firmware.bin hinein und starten Sie mit Reset neu.

Was tun, wenn der BS30 von der Software nicht erkannt wird?

Überprüfen Sie die USB-Verbindung und ob der Akku geladen ist (rote LED leuchtet). Beobachten Sie das Fenster 'Synchronisierung': Die Meldung 'USB@x' sollte erscheinen. Trennen Sie die Verbindung und schließen Sie sie nach 10 Sekunden wieder an. Installieren Sie die Software bei Bedarf neu.

Kann der BS30 im Freien verwendet werden?

Nein, der BS30 ist nur für die Verwendung im Innenbereich ausgelegt. Er muss trocken und vor Feuchtigkeit und Wasser geschützt gehalten werden. Übermäßige Feuchtigkeit kann das Gerät beschädigen.

BEDIENUNGSANLEITUNG BS30 AREXX

USB Logger with micro SD --- USB Logger mit Mikro SD

**Deutsch ** English ** Français ** Nederlands

1. Anleitung

2. Fehler suche

Technische Daten

\*GB BS-30 INFORMATION

Technische gegevens 38

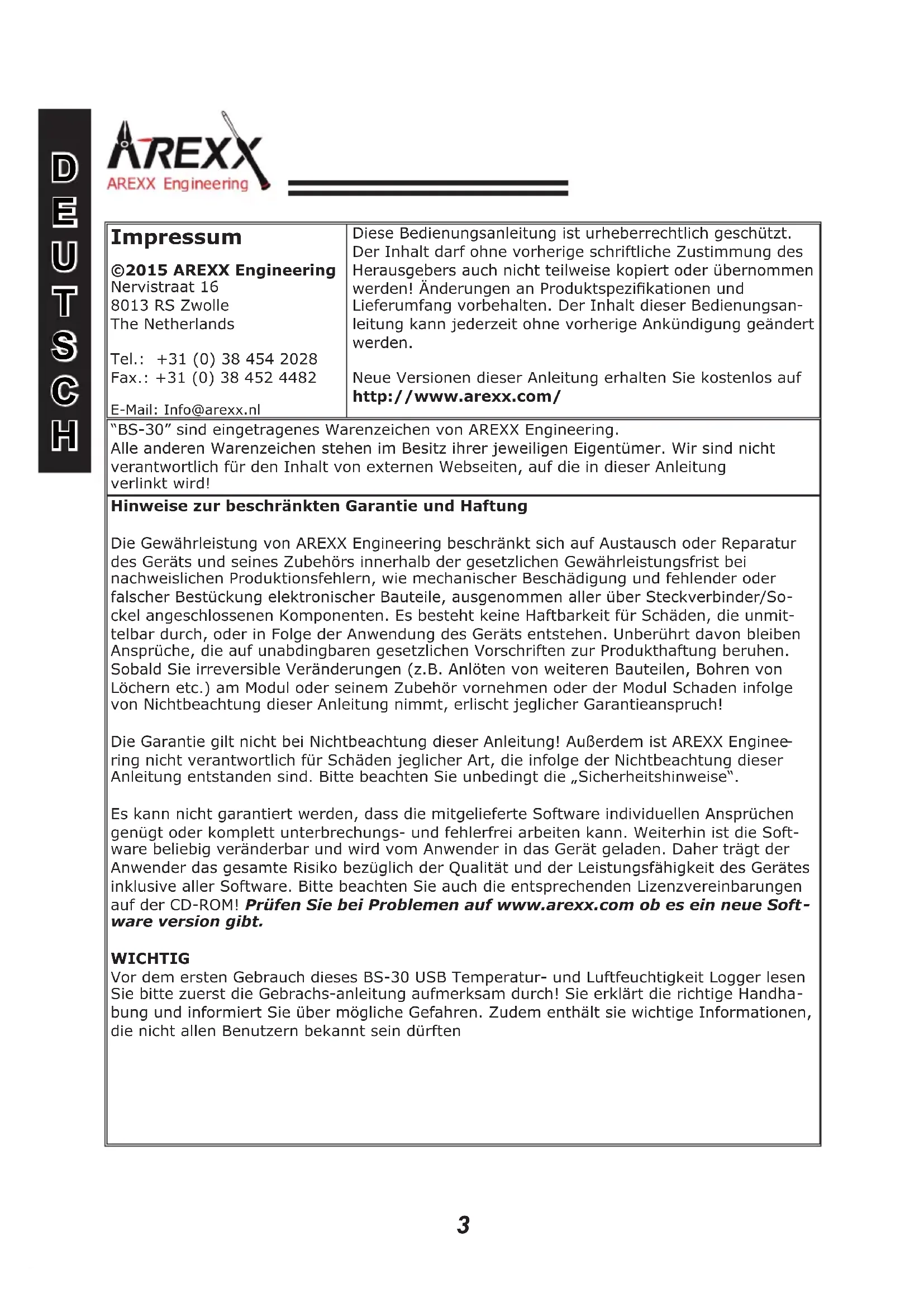

Impressum

Diese Bedienungsanleitung ist urheberrechtlich geschützt. Der Inhalt darf ohne vorherige schriftliche Zustimmung des Herausgebers auch nicht teilweise kopiert oder übernommen werden! Änderungen an Produktspezifikationen und Lieferumfang vorbehalten. Der Inhalt dieser Bedienungsanleitung kann jederzeit ohne vorherige Ankündigung geändert werden.

Neue Versionen dieser Anleitung erhalten Sie kostenlos auf http://www.arexx.com/

"BS-30" sind eingetragenes Warenzeichen von AREXX Engineering.

Alle anderen Warenzeichen stehen im Besitz ihrer jeweiligen Eigentümer. Wir sind nicht verantwortlich für den Inhalt von externen Webseiten, auf die in dieser Anleitung verlinkt wird!

Hinweise zur beschränkten Garantie und Haftung

Die Gewährleistung von AREXX Engineering beschränkt sich auf Austausch oder Reparatur des Geräts und seines Zubehörs innerhalb der gesetzlichen Gewährleistungsfrist bei nachweislichen Produktionsfehlern, wie mechanischer Beschädigung und fehlender oder falscher Bestückung elektronischer Bauteile, ausgenommen aller über Steckverbinder/Sockel angeschlossenen Komponenten. Es besteht keine Haftbarkeit für Schäden, die unmittelbar durch, oder in Folge der Anwendung des Geräts entstehen. Unberührt davon bleiben Ansprüche, die auf unabdingbaren gesetzlichen Vorschriften zur Produkthaftung beruhen. Sobald Sie irreversible Veränderungen (z.B. Anlöten von weiteren Bauteilen, Bohren von Löchern etc.) am Modul oder seinem Zubehör vornehmen oder der Modul Schaden infolge von Nichtbeachtung dieser Anleitung nimmt, erlischt jeglicher Garantieanspruch!

Die Garantie gilt nicht bei Nichtbeachtung dieser Anleitung! Außerdem ist AREXX Engineering nicht verantwortlich für Schäden jeglicher Art, die infolge der Nichtbeachtung dieser Anleitung entstanden sind. Bitte beachten Sie unbedingt die „Sicherheitshinweise“.

Es kann nicht garantiert werden, dass die mitgelieferte Software individuellen Ansprüchen genügt oder komplett unterbrechungs- und fehlerfrei arbeiten kann. Weiterhin ist die Software beliebig veränderbar und wird vom Anwender in das Gerät geladen. Daher trägt der Anwender das gesamte Risiko bezüglich der Qualität und der Leistungsfähigkeit des Gerätes inklusive aller Software. Bitte beachten Sie auch die entsprechenden Lizenzvereinbarungen auf der CD-ROM! Prüfen Sie bei Problemen auf www.arexx.com ob es ein neue Software version gibt.

WICHTIG

Vor dem ersten Gebrauch dieses BS-30 USB Temperatur- und Luftfeuchtigkeit Logger lesen Sie bitte zuerst die Gebrachs-anleitung aufmerksam durch! Sie erklärt die richtige Handhabung und informiert Sie über mögliche Gefahren. Zudem enthält sie wichtige Informationen, die nicht allen Benutzern bekannt sein dürften

SymboleIm Handbuch werden folgende Symbole verwendet:
	Das "Achtung!" Symbol weist auf besonders wichtige Abschnitte hin, die sorgfältig beachtet werden müssen. Wenn Sie hier Fehler machen, könnte dies ggf. zur Zerstörung des Roboters oder seines Zubehörs führen und sogar Ihre eigene oder die Gesundheit anderer gefährden!
	Das "Information" Symbol weist auf Abschnitte hin, die nützliche Tipps und Tricks oder Hintergrundinformationen enthalten. Hier ist es nicht immer essentiell alles zu verstehen, aber meist sehr nützlich.
Sicherheitshinweise- Prüfen Sie die Polung der Akku.- Halten Sie die Modul stets trocken. Wenn das Gerät einmal nass geworden ist, entfernen Sie sofort die Batterien und die Stromversorgung- Bei längerem Nichtgebrauch die Stromversorgung trennen.- Bevor Sie das Modul in Betrieb nehmen, prüfen Sie stets seinen Zustand sowie auch den der Kabel.- Wenn Sie meinen, dass das Gerät nicht länger sicher betrieben werden kann, trennen Sie es sofort von der Stromversorgung und stellen Sie sicher, dass es nicht unabsichtlich be nutzt werden kann.- Befragen Sie einen Fachmann, wenn sie sich der Bedienung, Sicherheit oder Anschluss des Moduls nicht sicher sind.- Niemals das Modul in Räumlichkeiten oder unter ungünstigen Bedingungen betreiben.- Das Modul besitzt hochempfindliche Bauteile. Elektronische Bauteile sind sehr gegen statische Elektrizität empfindlich. Fassen Sie das Modul nur an den Rändern an und vermeiden Sie direkten Kontakt mit den Bauteilen auf der Platine.
Normaler GebrauchDie BS-30 USB Logger registriert und Speichert Temperatur- und Luft-feuchtigkeit für AREXX Multilogger System mit einen Zeitstempel.Jede andere Einsatzart als oben beschrieben kann zu Schäden und Risiken wie Kurzschluss, Brand, Stromschlag usw. führenDas Modul besitzt hochempfindliche Bauteile. Elektronische Bauteile sind sehr gegen statische Elektrizität empfindlich. Fassen Sie das Modul nur an den Rändern an und vermeiden Sie direkten Kontakt mit den Bauteilen auf der Platine.

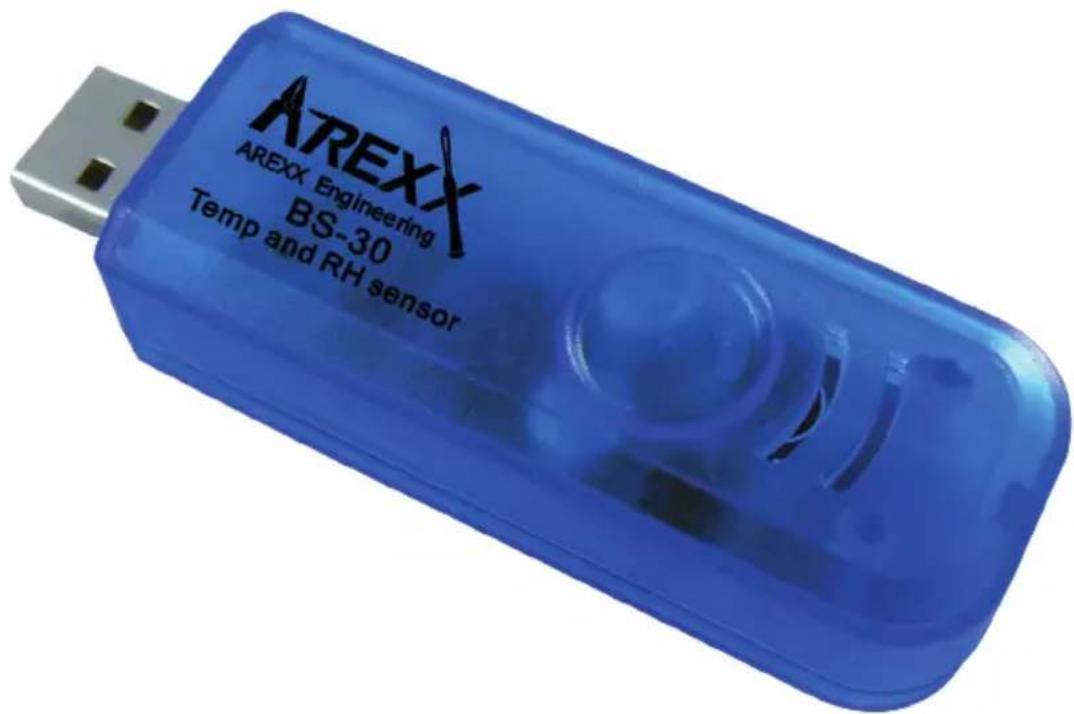

BS-30 ANLEITUNG

Der BS-30 ist ein USB Multilogger Sensor für Temperatur und Luftfeuchtigkeit mit einem Mikro-SD Anschluss. Die BS30 Registriert den Temperatur und Luftfeuchtigkeit Messdaten und speichert diese Mes-

sdaten auf einem eine Mikro-SD Speicherkarte.

Die Daten Lesen von SD Karte geht nur mit ein SD-Karten Leser

Software

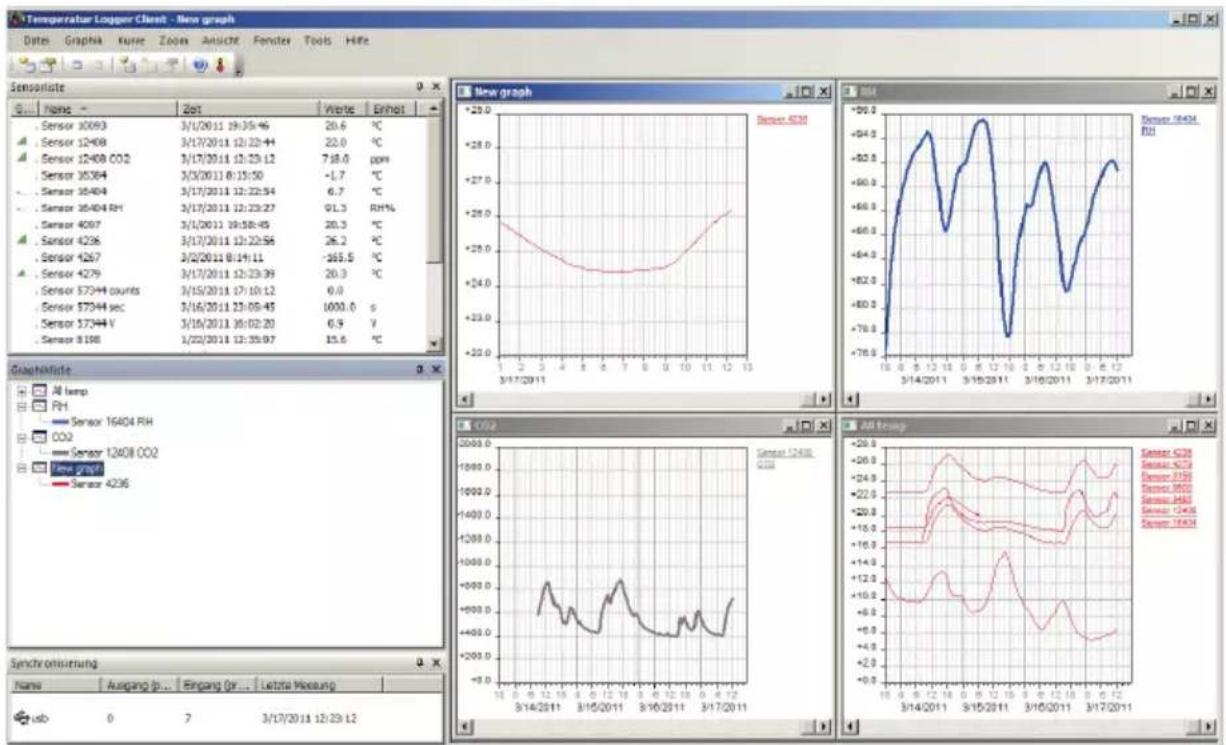

Die Multilogger Software (Templogger Software) ist geeignet für Windows XP und nachfolgende Varianten, und zwar in der 32 Bits und 64 Bits Ausführung. Die Software ist verfügbar in 4 Sprachen.

Die aktuellste Version kann heruntergeladen aus dem Bereich:

www.arexx.com

Der Betrieb eines BS-30

Wir nehmen an, dass Sie bereits die Multilogger Software auf Ihrem PC installiert haben. Schließen Sie nun den BS-30 auf den PC an. Beim erstmaligen Anschluss wird der USB-Treiber des BS-30

(RF_USB) installiert. Normale weise started auch das Laden von die Akku. Die Lade LED (Rot) Blinkt 2 mal kurz wann die Akku fast leer ist.

Bei korrekter Installation der Treiber und Verbindung zur BS-30 sehen Sie ins "Synchronisierung" Fenster der Multilogger Software die Anzeige 'USB@x' und dazu auch die Version der Firmware des Moduls.

Die BS30 wird nun die Messdaten automatisch zum PC weiterreichen. Auf dem Monitor der Multilogger Software kann man diese Aktivität auf der Sensorenliste und Synchronization beobachten: in die Sensorliste werden die aktuellste Messdaten aller Sensoren angezeigt.

Solange die BS-30 Batteriespannung hat und die SD-Karte installiert ist, kann das Modul die Messdaten Speichern. Die Speicher LED (Blau) blinkt bei jeder Speicher Aktion!

Falls die BS-30 mit PC ins Verbindung steht oder mit ein 5V USB Spannungs Versorgung wird die Temperatur ins gehause etwa 2 Grad hoher und ist die Messung nicht mehr zuverlässig.

Stromversorgung

Die BS-30 kann selbstständig arbeiten durch die interner Lithium Akku. Die Daten werden dann auf die SD-Karte gespeichert, falls diese installiert worden ist. Aufladen von die Lithium Akku Dauert etwa 3 Stunden.

Sie können die Akku mit ein 5 Volt USB Netzadapter oder direkt mit PC Laden. Die BS-30 kann deshalb ohne USB-Stromversorgung autark („selbständig“) arbeiten mit die Lithium Akku.

Falls die BS-30 mit PC ins Verbindung steht oder mit ein 5V USB Spannungs Versorgung wird die Temperatur ins gehause etwa 2 Grad hoher und ist die Messung nicht mehr zuverlässig.

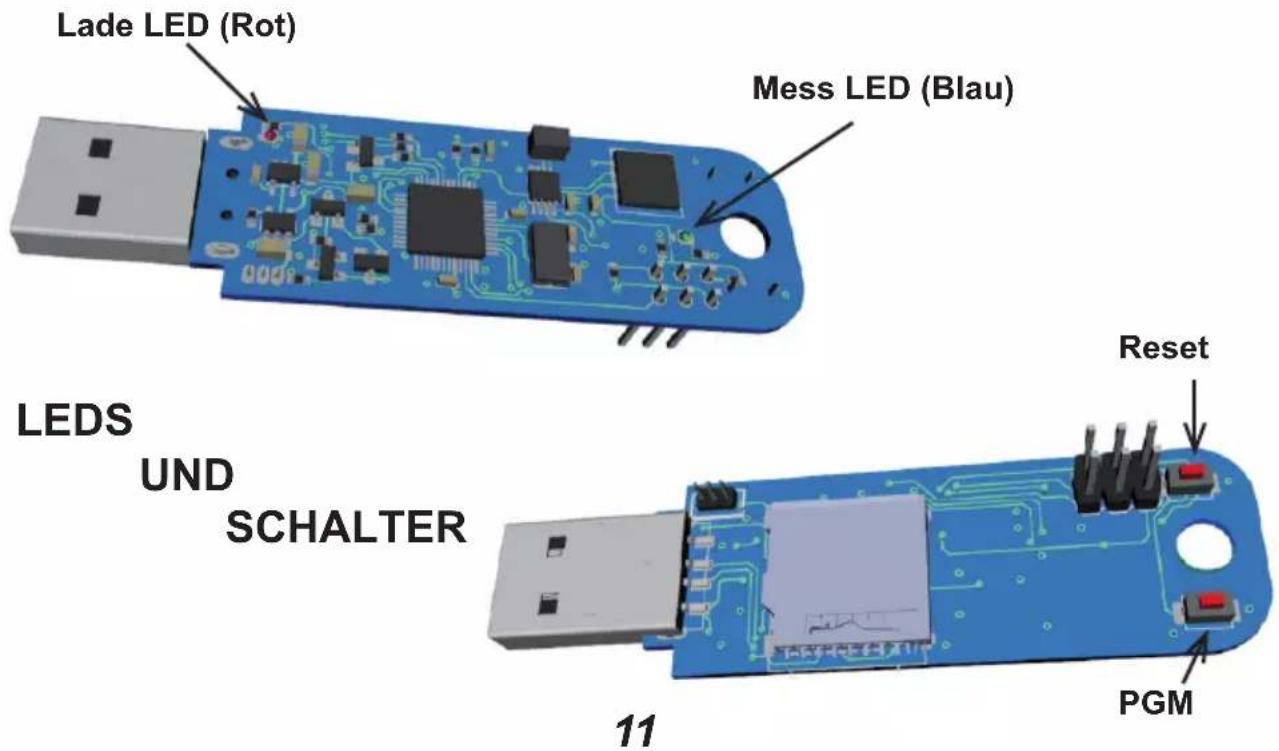

LED INDIKATOR

Die BS-30 verfügt über 2 LED indikatoren:

Die Rote LED in die nahe von die USB Konnektor leucht bei laden von die Lithium Batterie. Die Blaue LED am ende blinkt ein mal wann es ein messung gibt. Die Rote LED Blinkt 2 mal pro 10 Sekunden wann die Akku fast leer ist. Die blaue LED Blinkt 3 mal kurz wann es kein SD-Karte gibt (Nur bei PC Verbindung).

Interne Realtime Uhr

Das BS-30 verwendet eine interne Uhr (RTC), mit dem die Daten von einem Zeitstempel versehen werden. Die Uhr wird von der Multilogger Software synchronisiert sobald eine Datenverbindung aufgebaut wird. Falls die Uhr nicht anläuft, weil zum Beispiel die Akku leer war und/oder mit ein Externer USB Spannungsadapter geladen ist, kann das System keine Daten verarbeiten, weil keine gültige Zeitstempel zur Verfügung stehen.

Das Problem kann behoben werden indem man die BS-30 auf einen PC mit einer installierten Multilogger Software anschließt. Die Software wird die Uhr synchronisieren, so dass der Datenlogger den Betrieb wiederaufnehmen kann.

Daten auf der SD-Karte

Sobald die SD-Karte entfernt wird, hält der Sensor an und unterbricht das System die eventuell vorhandene USB-Verbindung.

Die SD-Karte kann nur mit einem standard SD-Kartenleser ausgewertet werden.

Als Dateiname wird folgende Konvention benutzt:

m.txt

mit

id: die id-Nummer des Sensors in hexadezimal-Format (4 oder 8 Bytes).

Jahr: das Jahr in 4 Dezimalen

Monat: der Monat in 2 Dezimalen

Das Format ist ein kommagetrennter Text und kann von der Temperaturlogger-Software importiert werden oder in Excel eingelesen werden.

Wenn die Templogger-Software läuft und der BS-30-Sensor mit dem PC verbunden ist, wird das Programmsystem die Daten aus dem Sensor übernehmen. Der Datentransfer umfasst den heutigen und den vorherigen Monat, sodass Daten aus einem maximal zwei Monaten langen Zeitraum vorliegen. Sie können auch sämtliche

Daten von der SD-Karte einlesen. In diesem Fall gibt es keine Zeitraumbegrenzung.

Die Registrierung der Daten wird ständig stattfinden solange der BS30 Sensor mit dem PC verbunden ist.

Falls jedoch der Akku aufgeladen wird, steigt die Temperatur des BS30 einige Grad und beeinträchtigt die Genauigkeit der Temperaturmessung.

Die aktuellste Temperaturlogger-Software kann auch mehr als eine AREXX MULTILOGGER USB-Basismodul gleichzeitig bedienen. Normalerweise ist ein einziges Basismodul ausreichend, aber der in diesem Handbuch beschriebene USB-Sensor kann in den gleichen PC eingesteckt werden, der bereits ein normales USB-Basismodul bedient.

TOOLBESCHREIBUNG

Die Software umfasst nebst der Logger-Applikation auch die USB-Treiber, den Messenger und eine Vielzahl extra Tools.

Auf der Website finden Sie auch eine ausführliche Information zur Multilogger-Produktpalette. Diese Tools arbeiten alle zusammen mit diese Software.

Der Sensor kann mit dem BS30-Konfigurationstool konfiguriert werden, das zum Umfang der Temperaturelogger Software Version v2.1.20 gehört.

In diesem Werkzeug werden zwei Zahlenformate verwaltet:

• Der Sensor-ID kann im Zahlenbereich Hexadezimal 0x90000xa000 (beziehungsweise in Normalsprache 36864-40960) registriert werden. Falls ein fehlerhafter Eintrag eingegeben wird, findet automatisch eine Korrektur statt.
• Das Messdatenintervall kann (zwischen 30 Sekunden und 1 Stunde) festgelegt werden. Dieser Parameter ermöglicht eine Optimierung der Messhäufigkeit und des Batterieverbrauchs. Jede Messung ver braucht eine gewissen Energiemenge, sodass überflüssige Messungen die Betriebszeit der Batterie verringern.

Folgende Zeitangaben können als Richtwerte gelten:

Messintervall (Minuten) Messzeitaum (Akku-Dauer-Tage)
1	10
5	40
10 61
30 93
60 107

BS30-Konfigurationstool

Das Programm ermöglicht ihnen die BS30 zu lesen und zu beschreiben. Außerdem können Sie die Konfiguration in eine Datei speichern.

Das Werkzeug erzeugt eine XML-Datei, die auf der SD-Karte abgelegt wird.

Diese Konfigurationsdatei (die sich auf der SD-kart in /config/config.xml befindet) enthält folgende Informationen:

Modul Beschreibung
Konfiguration Root-element
T – Intervall Periode zwischen Messungen in Sekunden (minimal 30, maximal 3600 Sekunden)
device Die Modul	nummer in Dezimalformat

Die Firmware wird die Zahl auf ein Format zwischen 0x9000 und 0xa000 anpassen. Diese Konfigurationsdatei für Modul 0x9000, würde (bei einer Messung pro Minute) folgendermaßen aussehen:

?xml version="1.0" encoding="UTF-8"?

60

0

Die SD-Speicherkarte

Die SD-Karte muss formatiert werden. Oft wird die Karte jedoch bereits vorformatiert ausgeliefert. Sie können die Karte mit Ihrem PC notfalls auch selbst einfach formatieren mit FAT32. Wann Sie die BS-30 einstecken ins PC wordt auf die SD-Karte automatisch ein 'log' und "Konfig" File (ordner) geschrieben.

Die Daten Lesen von SD Karte geht nur mit ein SD-Karten Leser

Als Dateiname wird folgende Konvention benutzt:

m.txt

mit

id: die id-Nummer des Sensors in hexadezimal-Format (4 oder 8 Bytes).

Jahr: das Jahr in 4 Dezimalen

Monat: der Monat in 2 Dezimalen

Das Format ist ein kommagetrennter Text und kann von der Temperaturloggersoftware importiert oder in Excel eingelesen werden.

Der Datenbereich ins LOG FILE

Alle Daten, die sich auf die im Filenamen (LOG Ordner) vorhandenen Informationenwerden dem Datensatz hinzugefügt. Nach einem Bestandskopfdatensatz wird pro Zeile einen Messdatensatz erzeugt:

,

mit

Zeitstempel: yyyy-mm-dd hh:mm:ss (UTC)

Wert: Messwert in Gleitkomma-Format.

Diese Datei können Sie auch mit Excel oder andere Programme bearbeiten

Spezialfunktionen

Update der Firmware

Die Firmware des BS30 Sensors kann erneut programmiert werden in folgenden Schritten:

1. Verbinde den Sensor über USB mit dem PC
2. Drücke gleichzeitig die Tasten RESET und PGM und lasse zuerst RESET und erst danach PGM los.
3. Normalerweise wird dann ein Explorerfenster geöffnet (mit dem Titel 'CRP DISABLD') in dem nur eine Datei enthalten ist mit dem Namen: firmware.bin.
4. Löschen Sie nun diese Datei.
5. Verschieben nun die neue Datei firmware.bin in den leeren Bereich.
6. Starten Sie das Modul jetzt erneut indem Sie die RESET-Taste drücken.

2. Problem suche

Unterschiedliche Randbedingungen können den Datentransfer der USB Sensor beeinträchtigen.

Mögliche Ursachen sind:

• Die BS30 ist nicht Korrekt mit dem USB auf dem Computer angeschlossen
• Die BS30 Sensor wurde nicht korrekt installiert
• Unbekanntes Software/Treiber Problem im Computer

Lösungswege:

• Kontrolliere die BS-30 Akku (Beachten Sie bitte die Lade LED!)
• Überprüfen Sie bitte die korrekter Installation der Treiber und Verbindung zur BS-30 sehen Sie ins "Synchronisierung" Fenster der Multilogger Software die Anzeige 'USB@x' und dazu auch die Version der Firmware des Moduls.

- Entfernen Sie das BS30, warten Sie nun 10 Sekunden und schließen Sie die BS30 wiederum an.

- Deinstallieren Sie die Temperaturlogger Software und wiederholen Sie die Installation.

- Falls Sie keine neu erzeugte Sensordaten empfangen, sollten Sie in der Software überprüfen ob die Sensorliste aktiv ist. Eventuell schalten Sie diese Sensorliste vorübergehend ab.

Technische Daten

Type:

BS30

USB: USB 2.0, Multilogger USB-Protokoll.

Stromversorgung: 5 – 7.5V DC / 100mA

Akku:

Lithium-Polimer 3,7V

SD Speicherkarte: Mikro SD (SD, SDHC) ≥ 1 GB

Messdaten Speichergroße: 30 Byte pro Messung, bei ein Messung pro Minute ist das 20MB Pro Jahr

Abmessung (LxBxH): 70 x 25 x 22 mm

Gewicht (Gram): 25

Bereich und genauigkeit:

Temperatur;

- >± 1^ C von +10^ C bis +40^ C

- >±1,5°C von -10°C bis +50°C

- >±2,5°C von -40°C bis +100°C

Luftfeugtigkeit;

*± 0,5° von 20% bis 80%

*± 7° von 0-20% und 80-100%

Software: http://www.arexx.com

*± 0,5° from 20% bis 80%
