Technische Merkmale	Fuxtec FXTP1750 Wasserpumpe, Leistung 1750 W, maximaler Durchfluss 3000 L/h, maximaler Druck 4,5 bar.
Verwendung	Ideal zum Pumpen von klarem Wasser, zur Gartenbewässerung, zum Entwässern von Kellern und zur Wasserversorgung.
Wartung und Reparatur	Regelmäßig den Eingangssieb überprüfen, Verunreinigungen entfernen und sicherstellen, dass das Netzkabel in gutem Zustand ist.
Sicherheit	Beim Umgang Handschuhe tragen, Pumpe nicht ins Wasser eintauchen, vor jeder Wartung vom Stromnetz trennen.
Allgemeine Informationen	2 Jahre Garantie, Gewicht 5,5 kg, kompakte Abmessungen für einfache Aufbewahrung.

Häufig gestellte Fragen - FXTP1750 Fuxtec

Wie starte ich die Pumpe Fuxtec FXTP1750?

Stellen Sie sicher, dass die Pumpe korrekt zusammengebaut ist und der Beh26lter mit Wasser gef5Cllt ist. Schlie2en Sie die Pumpe an eine Stromquelle an und dr5Ccken Sie dann die Starttaste.

Was tun, wenn die Pumpe nicht startet?

Pr5Cfen Sie, ob die Pumpe richtig angeschlossen ist und das Netzkabel nicht besch2digt ist. Stellen Sie auch sicher, dass der Leistungsschalter nicht ausgel46st hat.

Wie reinige ich die Pumpe Fuxtec FXTP1750?

Ziehen Sie den Netzstecker der Pumpe und entleeren Sie das restliche Wasser. Verwenden Sie ein feuchtes Tuch, um die Au2enseite zu reinigen, und entfernen Sie Schmutz aus dem Filter. Tauchen Sie die Pumpe nicht ins Wasser.

Wie hoch ist der Durchfluss der Pumpe Fuxtec FXTP1750?

Die Pumpe Fuxtec FXTP1750 hat einen maximalen Durchfluss von 1750 Litern pro Stunde.

Kann die Pumpe trocken laufen?

Nein, es ist wichtig, die Pumpe nicht trocken laufen zu lassen, da dies den Motor besch2digen kann. Stellen Sie immer sicher, dass ausreichend Wasser im Beh26lter ist.

Wie stelle ich den Druck der Pumpe ein?

Der Druck der Pumpe ist in der Regel voreingestellt. F5Cr spezifische Anpassungen lesen Sie bitte die Bedienungsanleitung f5Cr Anweisungen zu den Einstellungen.

Was tun, wenn die Pumpe leckt?

Pr5Cfen Sie alle Dichtungen und Anschl5Csse auf m46gliche Lecks. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst f5Cr Unterst5Ctzung.

Wie lange ist die Garantie der Pumpe Fuxtec FXTP1750?

Die Pumpe Fuxtec FXTP1750 ist in der Regel mit einer 2-j2Hrigen Garantie gegen Herstellungsfehler abgedeckt. Bitte konsultieren Sie Ihren Kaufbeleg f5Cr weitere Details.

Wo kann ich Ersatzteile f5Cr die Pumpe kaufen?

Ersatzteile k46nnen direkt auf der Website von Fuxtec oder bei autorisierten H2ndlern erworben werden.

Wie lagere ich die Pumpe im Winter?

Entleeren Sie vor dem Winter das gesamte Wasser aus der Pumpe, reinigen Sie sie und lagern Sie sie an einem trockenen, frostfreien Ort.

BEDIENUNGSANLEITUNG FXTP1750 Fuxtec

3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise .............................9

DEUTSCHE VERSION ORIGINAL BEDIENUNGSANLEITUNG Elektrische Tauchpumpe FX-TP1250 / FX-TP1350 FX-RTP350 / FX-TP1750 FX-TP11100 (INOX)

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird. FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, GERMANYManual_FX-TP_Int24_rev10

Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern!

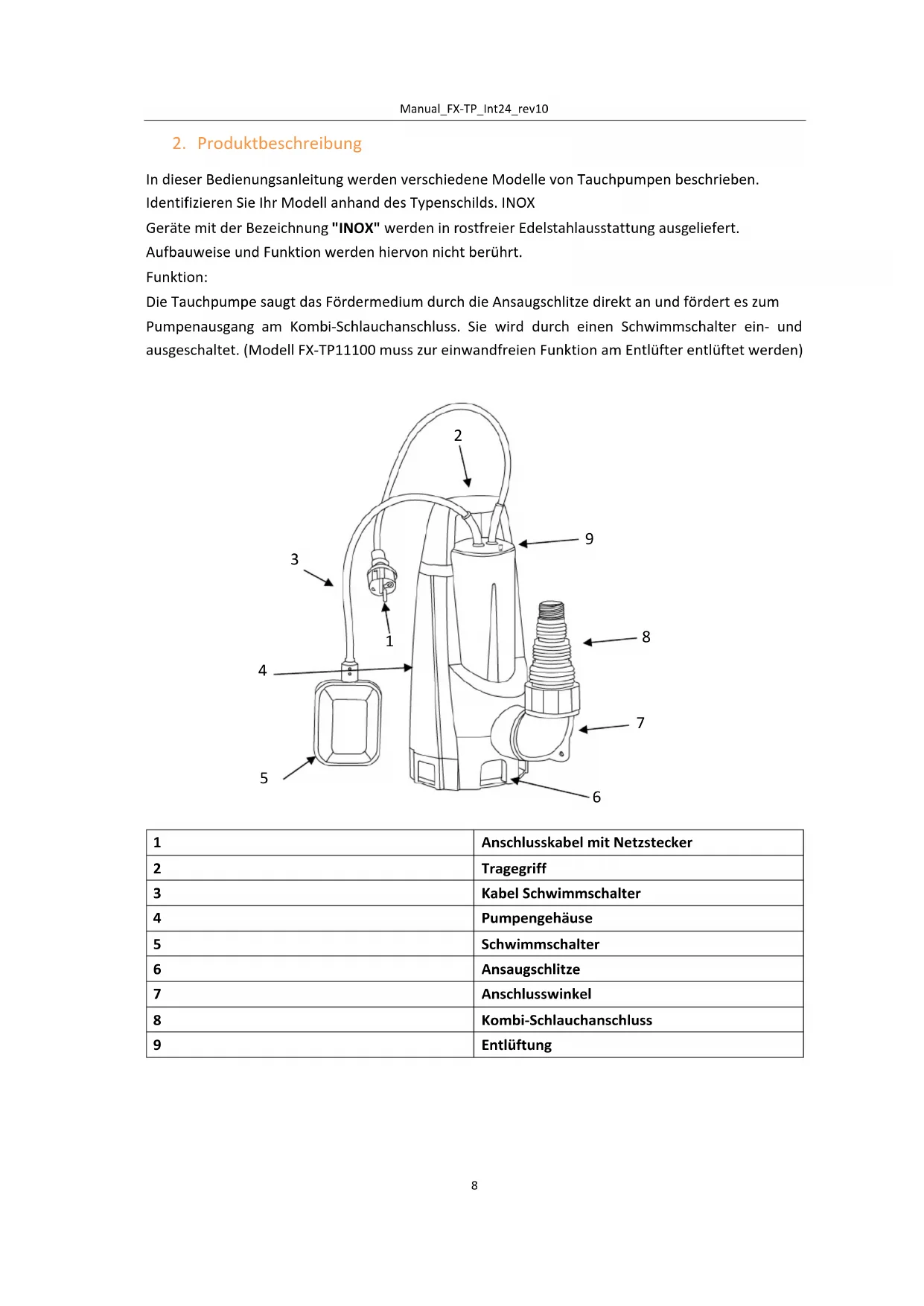

2. Produktbeschreibung

In dieser Bedienungsanleitung werden verschiedene Modelle von Tauchpumpen beschrieben. Identifizieren Sie Ihr Modell anhand des Typenschilds. INOX Geräte mit der Bezeichnung "INOX" werden in rostfreier Edelstahlausstattung ausgeliefert. Aufbauweise und Funktion werden hiervon nicht berührt. Funktion: Die Tauchpumpe saugt das Fördermedium durch die Ansaugschlitze direkt an und fördert es zum Pumpenausgang am Kombi-Schlauchanschluss. Sie wird durch einen Schwimmschalter ein- und ausgeschaltet. (Modell FX-TP11100 muss zur einwandfreien Funktion am Entlüfter entlüftet werden)

Anschlusskabel mit Netzstecker

Kabel Schwimmschalter

Kombi-Schlauchanschluss

3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise

Die Tauchpumpe ist für die private Nutzung in Haus und Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß der technischen Daten betrieben werden. Die Tauchpumpe eignet sich für die:

• Entwässern bei Überschwemmungen

• Um- und Auspumpen von Behältern

• Wasserentnahme aus Brunnen und Schächten

• Entwässern von Drainagen und Sickerschächten. Die Tauchpumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

• Klarwasser, Regenwasser

• Chlorhaltigem Wasser

• Schmutzwasser mit max. 5% Schwebstoffanteil und einer Partikelgröße von max. 30mm Durchmesser (bei FX-TP11100 bis zu 35mm). Möglicher Fehlgebrauch: Die Tauchpumpe darf nicht im Dauerbetrieb eingesetzt werden. Sie darf nicht permanent unter eine Wassertiefe von 3m getaucht werden. Sie ist nicht geeignet zur Förderung von:

• Aggresiven Medien wie Chemikalien

• Ätzenden, brennbaren, explosive oder gasenden Flüssigkeiten

• Flüssigkeiten die wärmer als 35 Grad Celsius sind

• Sandhaltigen oder schmirgelnden Flüssigkeiten. Sicherheitshinweise:

• Kinder und Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen.

• Das Gerät nie am Anschlusskabel hochnehmen, transportieren oder befestigen.

• Eigenmächtige Umbauten oder Veränderungen am Gerät sind verboten.

• Ziehen Sie vor jeder Arbeit am Gerät den Netzstecker.

• Verwenden Sie die Pumpe nicht ohne Fehlerstromschutzgerät.

• Die Pumpe muss mit 230V Wechselstrom versorgt werden, wie auf dem Typenschild angegeben.

• Verwenden Sie das Netzkabel nicht zum Tragen der Pumpe oder zum Abziehen.

• Achten Sie darauf, dass die elektrischen Anschlüsse vor Feuchtigkeit geschützt sind.

• Vermeiden Sie den Trockenlauf der Pumpe. Verwenden Sie die Pumpe niemals, wenn der Saugschlauch verstopft ist.

• Es ist streng verboten, korrosive, leicht brennbare, aggressive oder explosive Flüssigkeiten (wie Benzin, Petroleum oder Nitroverdünner), Salzwasser und Lebensmittel zu pumpen.Manual_FX-TP_Int24_rev10

• Verwenden Sie die Pumpe nicht, wenn Sicherheitseinrichtungen beschädigt sind. Niemals Sicherheitseinrichtungen deaktivieren.

• Betreiben Sie keine Pumpen in explosionsgefährdeten Bereichen, wie z. B. bei brennbaren Flüssigkeiten, Gasen oder Staub.

• Halten Sie Kinder und unqualifizierte Personen von der Pumpe fern, wenn sie in Gebrauch ist.

• Verletzungsgefahr durch Warmwasser. Wenn die Pumpe längere Zeit läuft, wenn der Auslass geschlossen ist, kann das Wasser in der Pumpe erwärmt werden, so dass heißes Wasser aus dem Auslass austreten und Verletzungen verursachen kann.

• Bleiben Sie aufmerksam, beobachten Sie, was Sie tun und verwenden Sie gesunden Menschenverstand beim Betrieb einer Pumpe.

• Pflegen Sie die Pumpe. Wenn die Pumpe beschädigt ist, lassen Sie diese vor dem Gebrauch durch einen Fachmann reparieren.

• Diese Pumpe ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen gedacht, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder instruiert.

• Es ist notwendig, Kinder unter Überwachung zu halten und um sicherzustellen, dass sie nicht mit der Pumpe oder ihrem Netzkabel spielen. Halten Sie Kinder bei der Arbeit von der Pumpe fern. Elektrische Sicherheit:

• Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

• Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden.

• Das Gerät darf nur an einer elektrischen Einrichtung gemäß DIN/VDE0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leistungsschutzschalter 10 A sowie ein Fehlstrom-Schutzschalter mit einem Nennfehlerstrom von 10/30 mA installiert werden.

• Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind – Mindestquerschnitt 1,5 mm². Kabeltrommeln immer vollständig abrollen.

• Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden.

• Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels.

• Der Pumpenkabelstecker muss mit der Steckdose übereinstimmen. Ändern Sie den Stecker niemals in irgendeiner Weise. Verwenden Sie keine Adapterstecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Flächen.

• Die Pumpe ist mit einer dafür kompatiblen Steckdose ausgestattet. Die Stromquelle Ihres Landes muss im Einklang mit den internationalen Vorschriften stehen.Manual_FX-TP_Int24_rev10

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Die Pumpe darf nicht mit normalem Hausmüll entsorgt werden, sondern muss entsprechend den örtlichen Umweltvorschriften entsorgt werden.

Übereinstimmung mit den auf dem EU-Markt geltenden Sicherheitsvorschriften Lesen Sie die Gebrauchsanweisung vor Gebrauch.Manual_FX-TP_Int24_rev10

5. Pflege und Wartung des Gerätes

VORSICHT: Vor allen Wartungs- oder Pflegearbeiten den Stecker ziehen!

• Im Falle einer temporären Installation, sollte das Gerät nach jedem Gebrauch mit sauberem Wasser gespült werden.

• Im Falle einer dauerhaften Installation, sollte alle 3 Monate geprüft werden ob der Startmechanismus einwandfrei funktioniert.

• Entfernen Sie regelmäßig Schmutz der sich im Teich ansammeln kann.

• Setzen Sie die Pumpen keinem Frost aus.

• Vermeiden Sie Trockenlauf der Pumpe.

• Beschädigen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Herausziehen der Pumpe.

• Reinigen Sie die Pumpe regelmäßig, wenn aspirierte Flüssigkeit Sedimente verursacht.

• Vermeiden Sie Stöße, lassen Sie die Pumpe nicht fallen.

6. Montage und Start des Geräts

Prüfen Sie vor dem Start des Gerätes: Die Pumpen wurden entworfen um lediglich klares Wasser oder Wasser mit kleinen Partikeln anzusaugen. Die Pumpe muss auf einer flachen und graden Oberfläche installiert werden. Die Pumpe ist nicht für den professionellen/gewerblichen Einsatz geeignet. Montage und Start:

1. Verbinden Sie ein Abflussrohr mit einem Durchmesser, der mindestens dem Durchmesser des

Pumpenauslasses entspricht

2. Tauchen Sie die Pumpe in die zu saugende Flüssigkeit ein, in einen Winkel von 45 Grad (um die

im Pumpenkörper gefangene Luftmenge zu reduzieren). Wenn die Pumpe auf dem Boden aufliegt, stellen Sie sicher, dass sie auf einer flachen und stabilen Oberfläche steht.

3. Stellen Sie sicher, dass sich keine Person in der zu pumpenden Flüssigkeit aufhält.

4. Stecken Sie den Elektrostecker der Pumpe in die Steckdose.

7. Lieferumfang Zubehör

Verbindungsstück 1 Stück Universalbeschlag 1 Stück O-Ring 2 Stück Anleitung 1 StückManual_FX-TP_Int24_rev10

8. Hilfe bei Störungen

WARNUNG!!! Nicht die Finger oder andere Gegenstände in die Öffnung stecken, wenn die Abdeckung abgenommen wird!

Störung Prüfen Maßnahme Motor startet nicht und macht keine Geräusche Ist die Pumpe eingesteckt? Überprüfe deine Elektrik. Stelle sicher, dass der Schwimmer sich frei bewegen kann. Pumpe fördert nicht Bewegt sich das Förderrad? Ist es in gutem Zustand? Ist der Pumpeneinlass frei? Ist das Auslassrohr zu eng? Ist der Kopf zu hoch angebracht? Beseitigen Sie die Ursache der Blockade, ersetzen sie das Förderrad, reinigen sie den Pumpeneinlass. Nutzen Sie die Pumpe im Rahmen der technischen Möglichkeiten.Manual_FX-TP_Int24_rev10

Die Pumpe stoppt plötzlich Ist genug Wasser zum Ansaugen vorhanden? Lief die Pumpe lange ohne zu Stoppen? Sind Sie sicher, dass der Pumpeneinlass nicht verstopft ist? Stimmt die Stromversorgung des Netzes mit der des Typenschildes überein? Ist die Flüssigkeit kühler als 35 Grad Celsius? Trennen Sie die Pumpe vom Netz und lassen Sie diese für 20-30 Minuten abkühlen. Reinigen Sie den Pumpeneinlass. Beachten Sie die Temperatur der Flüssigkeit. Nutzen Sie einen Stromanschluss der zu den technischen Daten des Gerätes passt. Durchfluss fällt ab Ist der Pumpeneinlass sauber? Ist das Schaufelrad sauber? Ist die Abflussleitung verstopft? Reinigen Sie die schmutzigen Bereiche. Geringer Durchfluss oder Undichtigkeit Ist der Pumpeneinlass sauber? Ist das Schaufelrad sauber? Ist die Abflussleitung verstopft? Ist der Durchmesser der Abflussleitung ausreichend groß? Reinigen Sie die betroffenen Zonen und überprüfen Sie gegebenenfalls das Rückschlagventil. Verbinden eines Rohres mit einem geeigneten Durchmesser.Manual_FX-TP_Int24_rev10 15 ENGLISH VERSION ORIGINAL MANUAL Electric Water Pump FX-TP1250 / FX-TP1350 FX-RTP350 / FX-TP1750 FX-TP11100 (INOX)

dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht. Bezeichnung der Maschine: Tauchpumpe / Water pump Maschinentyp:

Handelsmarke: FUXTEC Leistungsaufnahme FX-TP1250: 250W FX-RTP350: 350W FX-TP1350: 350W FX-TP1750: 750W FX-TP11100: 1100W

Herstellerunterschrift/Datum:

L. Zirkler, 18th of July .2023 Name und Anschrift der Person, die berechtigt ist, die technischen Unterlagen, die in der Gemeinschaft ansässig ist zusammenzustellen Leonhard Zirkler FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, GERMANYManual_FX-TP_Int24_rev10 22
