FXTP1750 - Pompa Fuxtec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa elettrica sommergibile per laghetto / drenaggio
Marca	Fuxtec
Modello	FXTP1750
Potenza	750 W
Tensione / Frequenza	230 V ~ 50 Hz
Grado di protezione	IPX8
Portata massima	12 000 l/h
Altezza di mandata massima	9,5 m
Profondità di immersione massima	7 m
Temperatura ambiente massima	35 °C
Dimensione massima delle particelle	30 mm
Lunghezza del cavo	10 m
Peso	5,6 kg
Dimensioni (L × l × H)	400 mm × 200 mm × 130 mm
Materiale del corpo	Plastica tecnica / acciaio inossidabile (a seconda della versione)
Tipo di motore	Motore elettrico asincrono
Protezione termica	Sì (arresto automatico in caso di surriscaldamento)
Interruttore a galleggiante	Sì, avvio/arresto automatico
Raccordo per tubo	Multifunzione (adattatori inclusi)
Accessori forniti	Pezzo di collegamento, adattamento universale, 2 O-ring, manuale d'uso
Utilizzo	Acqua chiara o leggermente carica (fino al 5% di particelle solide)
Manutenzione	Pulizia regolare, risciacquo con acqua chiara dopo l'uso, verifica del galleggiante ogni 3 mesi
Riparabilità	Pezzi di ricambio disponibili (turbina, guarnizione, galleggiante, ecc.)
Norme CE	2014/35/EU, 2014/30/EU, 2006/95/EC, 2004/108/EC

Domande frequenti - FXTP1750 Fuxtec

Quali liquidi si possono pompare con la Fuxtec FXTP1750?

La pompa è progettata per pompare acqua chiara o leggermente carica (fino al 5% di particelle solide): acqua piovana, acqua di piscina clorata, acqua di trattamento. Non è adatta per acqua salata, liquidi corrosivi, infiammabili, esplosivi o con temperatura superiore a 35°C.

Come installare e avviare la pompa FXTP1750?

Posizionare la pompa su una superficie piana e stabile, immergerla a 45° per ridurre l'aria nel corpo. Collegare un tubo di diametro almeno uguale all'uscita. Assicurarsi che nessuna persona si trova nell'acqua. Collegare la presa di corrente.

Perché la pompa non si avvia?

Verificare che la pompa sia collegata e che l'interruttore a galleggiante possa muoversi liberamente. Controllare l'interruttore differenziale e il fusibile. Se non funziona, chiamare un elettricista.

Cosa fare se la pompa eroga poca o nessuna acqua?

Verificare che la turbina giri liberamente e non sia ostruita. Pulire le fessure di aspirazione. Assicurarsi che il tubo di uscita non sia piegato o troppo stretto. L'altezza di mandata non deve superare 9,5 m.

La pompa si ferma improvvisamente durante l'uso, perché?

Ciò può essere dovuto a surriscaldamento (temperatura del liquido >35°C), aspirazione d'aria (livello dell'acqua troppo basso) o ostruzione. Scollegare la pompa, lasciarla raffreddare 20-30 min, pulire l'ingresso e verificare il livello dell'acqua.

Come effettuare la manutenzione della pompa FXTP1750?

Scollegare sempre prima della manutenzione. Risciacquare con acqua chiara dopo ogni uso in installazione temporanea. Per installazione fissa, verificare il galleggiante ogni 3 mesi. Pulire regolarmente i depositi. Proteggere dal gelo.

Quali sono le precauzioni di sicurezza elettrica?

Utilizzare un interruttore differenziale (30 mA) e un interruttore 10A. Le prolunghe esterne devono avere sezione di almeno 1,5 mm² ed essere completamente srotolate. Non collegare mai se il cavo è danneggiato.

Si può utilizzare la pompa FXTP1750 in continuo?

No, la pompa non è progettata per un funzionamento continuo. In uso normale, alterna avvio/arresto grazie al galleggiante. In caso di lungo periodo con uscita chiusa, l'acqua può surriscaldarsi e causare ustioni.

Cosa fare se la portata diminuisce progressivamente?

Pulire le fessure di aspirazione, la turbina e il tubo di scarico. Verificare che la dimensione delle particelle non superi 30 mm. Se il problema persiste, ispezionare la valvola di non ritorno (se presente).

Dove trovare pezzi di ricambio per la FXTP1750?

I pezzi di ricambio (turbina, guarnizione, galleggiante, ecc.) sono disponibili presso il servizio post-vendita Fuxtec o rivenditori autorizzati. Consultare il sito www.fuxtec.de per maggiori informazioni.

MANUALE UTENTE FXTP1750 Fuxtec

VERSIONE ITALIANA 32

1. Dati tecnici 34
2. Descrizione prodotto 35
3. Uso previsto e istruzioni generali di sicurezza 36
4. Simboli 38
5. Cura e manutenzione del dispositivo 38
6. Montaggio e avvio del disposizio 38
7. Accessori compresi nella segna 39
8. Assistenza in caso di malfunzionamenti 39
9. Dichiarazione di conformità UE 41

VERSION ESPANOLA 42

MANUALE DI ISTRUZIONI ORIGINALE

Pompa ad immersione elettrica

FX-TP1250 / FX-TP1350

FX-RTP350 / FX-TP1750

FX-TP11100 (INOX)

Il vosto nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come lafacilityà d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, quello dispositivo vi renderà un buon servizio per gli anni a venire.

AVVERTENZE: ATTENZIONE: Per ridurre il rischio di lesioni, l'utente deve leggere e comprendere quello manuale prima di utilizzato l'apparecchio.

FUXTEC GMBH

KAPPSTRÄBE 69, 71083 HERRENBERG, GERMANIA

Ci impecniamo costamente a migliorare i nostri prodotti. Per questo motivo i dati tecnici e le illustrazioni possonoambiare!

1. Dati tecnici

i8	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
Power	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
	350 Watt	250 Watt	350 Watt	750 Watt	1100 Watt	1100 Watt
IP	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
max pump volume/h	5200l/h	6000l/h	7500l/h	12000l/h	15000l/h	15000l/h
max pump height	11m	6m	6m	9,5m	11m	11m
max depth under surface	7m	7m	7m	7m	7m	7m
max ambient Temp.	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
max. partial size	5mm	5mm	20mm	30mm	35mm	35mm
off	400mm	400mm	400mm	400mm	470mm	470mm
	200mm	200mm	200mm	200mm	40mm	40mm
manual	130mm	130mm	130mm	130mm	130mm	130mm
length	10m	10m	10m	10m	10m	10m
kg	4,3kg	4,9kg	4,9kg	5,6kg	7,3kg	7,8kg

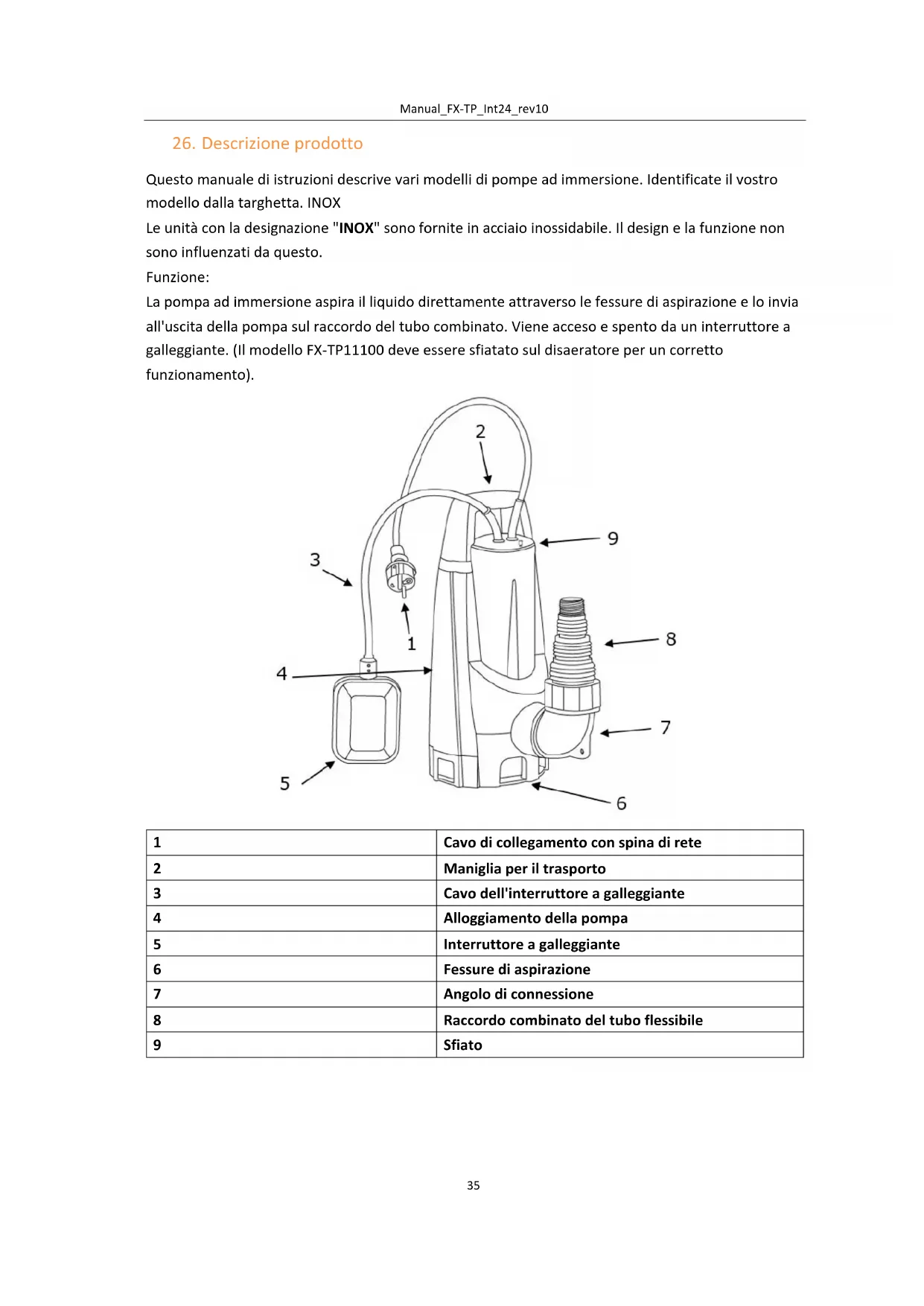

26. Descrizione prodotto

Questo manuale di istruzioni descrive vari modelli di pompè ad immersione. Identificate il vostro modello alla targhetta. INOX

Le unità con la designazione "INOX" sono fornite in acciaio inossidabile. Il design e la funzione non sono influenzati da questo.

Funzione:

La pompa ad immersione aspira il liquido direttamente attraverso le fessure di aspirazione e lo invia all'uscita della pompa sul raccordo del tubo combinato. Viene acceso e spento da un interrottore a galleggiante. (Il modello FX-TP11100 deve essere sfiatato sul disaeratore per un corretto funzionamento).

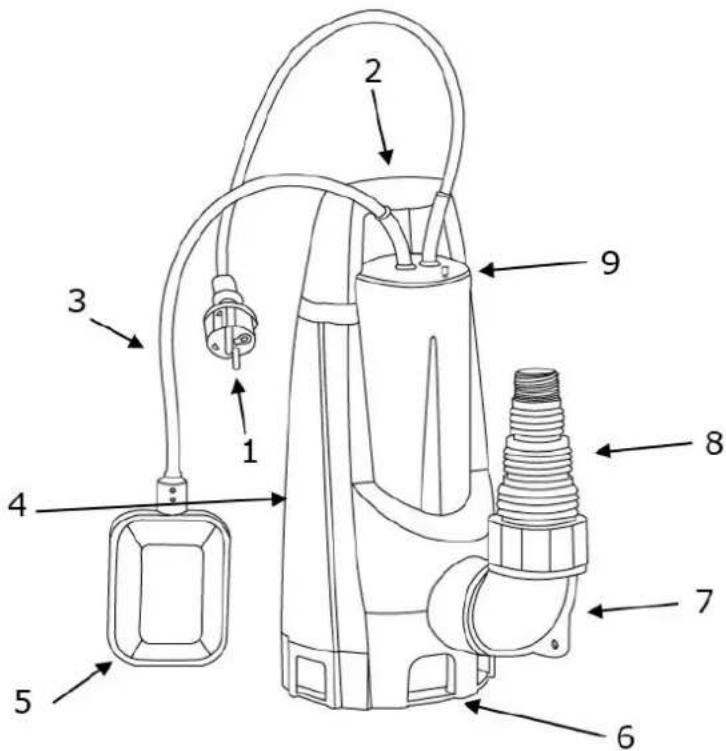

1	Cavo di collegamento con spina di rete
2	Maniglia per il trasporto
3	Cavo dell'interruttore a galleggiante
4	Alloggiamento della pompa
5	Interruttore a galleggiante
6	Fessure di aspirazione
7	Angolo di connessione
8	Raccordo combinato del tubo flessibile
9	Sfiato

27. Uso previsto e istruzioni generali di sicurezza

La pompa è destinata all'uso privato in casa e in giardino. Deve essere utilizzata esclusivamente nell'ambito dei limiti imposti in conformità ai dati tecnici.

La pompa è adatta a:

• Drenaggio in caso di inondazioni
• Pompaggio e traferimento dell'acqua dai serbatoi
• Estrazione di acqua da pozzi e pozzi
• Drenaggio di drenaggi e canali di scolo..

La pompa sommersa è adatta solo per il pompaggio dei seguenti liquidi:

• Acqua chiara, acqua piovana
• Acqua clorata
  acqua industriale
• Acqua sporca con max. 5% di solidi sospesi e una dimensione delle particelle di max. 30mm di diametro (con FX-TP11100 fino a 35mm).

Possible uso improprio:

La pompa sommersa non deve essere usata in funzionamento continuo. Non deve essere

permanente immerso al di fatto di una profundità d'acqua di 3 metri. Non è adatto al pompaggio:

• Acqua potabile
  acqua salata
• prodotti alimentari
• Mezzi aggressivi come i prodotti chimici
• Liquidi corrosivi, infiammabili, esplosivi o gassosi
• Liquidi che sono più caldi di 35 gradi Celsius.
• Liquidi contenti sabbia o abrasivi.

Istruzioni di sicurezza:

Non permettere l'uso dell'apparecchio a bambini o a personne che non conoscono le istruzioni per l'uso.
Non sollevare, trasportare o fissare mai l'unità per il cavo di collegamento.
Modifiche o cambiamenti non autorizzati al dispositovo sono proibiti.
- Scollegare sempre la spina di alimentazione prima di lavorare sull'unità.
- Non utilizzato la pompa perché un dispositivo di corrente residua.
- La pompa deve essere alimentata con corrente alternata a 230V come specificato sulla targhetto.
Non usare il cavo di alimentazione per trasportare la pompa o staccare la spina.
Assicuratevi che i collegamenti elettrici siano protetti dall'umidità.
- Evitare di far funzionare la pompa a secco. Non utilizzare mai la pompa se il tubo di aspirazione è intasato.
- É severamente vietato pompare liquidi corrosivi, altamente infiammabili, aggressivi o esplosivi (come benzina, kerosene o diluente nitro), acqua salata e cibo.

• Non utilizzato la pompa se i dispositivi di sicurezza sono danneggiati. Non disabilitare mai i dispositivi di sicurezza.
• Non far funzionare le pompé in atmossere esplosee, come liquidi inflammabili, gas o polvere.
• Tenere i bambini e le personne non qualificate lontano alla pompa quando è in uso.
• Rischio di lesioni da acqua calda. Se la pompa funzione a lungo quando l'uscita è chiusa, l'acqua nella pompa può essere riscaldata e l'acqua calda può uscire dall'uscita e causare lesioni.
• State attenti, guardate casa state facendo e usate il buon senso quando usate una pompa.
• Mantenere la pompà in buono stato. Se la pompà è danneggiata, farla riparare da un professionista prima dell'uso.
• Questa pompa non è destinata all'uso da parte di persona (compresi i bambini) con ridotte attività fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso della pompa da una persona responsabile della loro sicurezza.
• É necessario tener e bambini sotto controllo e assicurarsi che non giochino con la pompa o il suo cavo di alimentazione. Tenere i bambini lontani alla pompa durante il lavoro.

Sicurezza elettrica:

Se ci sono persone nella piscina o nel laghetto del giardino, non azionare la pompa.
- La tensione di rete domestica deve corrispondere alle specifiche della tensione di rete nei dati tecnici, non utilizzare nessun'altra tensione di alimentazione.
- L'apparecchio può essere messo in funzione solo su apparecchiature elettriche conformi a DIN/VDE0100, parti 737, 738 e 702. Per la protezione dei fusibili deve essere installato un interruptore di circuito da 10 A e un interruptore di corrente residua con una corrente residua nominale di 10/30 mA .
- Usare solo cavi di prolunga per uso esterno --Sezione minima 1,5mm² . Srotolare,.
sempre completeness i tamburi dei cavi.
Non si devono usare cavi di prolunga danneggiati o fragili.
- Controllate le condizioni della vostra prolunga prima di agli utilizzato.
- La spina del cavo della pompa deve corrispondere alla presa. Non modificare mai la spina in alcun modo. Non usare spine adattatrici. Le spine non modificate e le prese corrispondenti riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con le superfici messe a terra.
- La pompa è dotata di un'uscita compatibile. La fonte di alimentazione del vostro paese deve essere conforme ai regolamenti internazionali.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persona similmente qualificate per evitare pericoli.

28. Simboli

La pompa non deve essere smaltita con i normali rifiuti domestici, ma deve essere smaltita secondo le norme ambientali locali.

Conformità alle norme di sicurezza in vigore sul mercato UE

Leggere le istruzioni per l'uso prima dell'uso.

29. Cura e manutenzione del dispositivo

ATTENZIONE: Scollegare la spina prima di qualsi as manutenzione o assistenza!

• In caso di installmente temporanea, l'unità deve essere risciacquata con acqua pulita dopo anni utilizzato.
• Nel caso di un'installazione permanente, controllare anni 3 mesi che il meccanismodi avviamento funzioni correttamente.
• Rimuovere regolarmente lo sporco che può accumularsi nel laghetto.
  Non esporre le pompé al gelo.
• Evitare il funzionamento a secco della pompa.
• Non danneggiare il cavo. Non usare mai il cavo per trasportare, tirare o scollegare la pompa.
• Pulire regolarmente la pompa se il liquido aspirato causa sedimenti.
• Evitare gli urti, non far cadere la pompa.

30. Montaggio e avvio del dispositivo

Controllare prima di avviare l'unità:

Le pompé sono progettate per aspirare solo acqua chiara o acqua con piccole particelle. La pompà deve essere installata su una superficie pianà e livellata. La pompà non è adatta all'uso professionale/commerciale.

Installazione e avvio:

1. Collegare un tubo di scarico con un diametro almeno uguate a quello dell'uscita della pompa.
2. Immergere la pompa nel liquido da aspirare, con un angolo di 45 gradi (per ridurre la quantità di aria intrappolata nel corso della pompa). Se la pompa è appoggiata sul pavimento, assicurarsi che sia su una superficie piana e stabile.
3. Assicurarsi che non ci siano persone nel liquido da pompare.
4. Inserire la spina elettrica della pompa nella presa elettrica.

31. Accessori compresi nella segna

Pezzo di collegamento	1 Pezzo
Raccordo universale	1 Pezzo
O-ring	2 Pezzi
Istruzioni	1 Pezzo

32. Assistenza in caso di malfunzionamenti

PERICOLO!

Pericolo di folgorazione!

Quando si lavora sulla pompa, esiste un rischio di scossa elettrica.

Prima di tutti i lavori per l'eliminazio- ne di anomalie sfilare il connettore.
Incaricare un elettristica qualificato di eliminare i vizi dell'impianto elettrico.

ATTENZIONE!!!

Non insere le dita o altri oggetti nell'apertura quando si rimuove il coperchio!!

Anomalia

Possible causa

Rimedio

Il motore non parte.	Girante bloccata.	Rimuovere la sporcia nell'area di aspirazione. Pulire con uno strumen- to adattoattraverso l'apertura poste- riore del carter motore.
	Il termointruttore è scattato.	Attendere fino a che l'interruttore ter-mico riattiva la pompa. Attenzione alla temperatura massima del liquido pompato. Far controllare la pompa.
	Non è presente tensione di re-te.	Controllare i fusibili, far controllare l'alimentazione elettrica da un elettrici-sta qualificato.
La pompa gira, ma non pom-pa.	Livello dell'accua troppo bas-so.	Immergere di più il tubo di aspirazione.
	Aria nel corso della pompa.	Riempire la pompa.
	La pompa aspira aria.	Controllare la tenuta di tutti i raccordi di collegamento e del coperchio del filtrò.
	Ostruzione sul lato aspirazioné.	Attenzione! Pericolo di ustione dovuto ad acqua calda! Rimuovere la sporcia noll'area di aspirazione.
	Tubo di mandata chiuso.	Attenzione! Pericolo di ustione dovuto ad acqua calda! Apire il tubo di mandata.
	Tubo di mandata piegato.	Distendere il tubo di mandata.
Quantità pompata troppo esi-gua	Tubo di mandata piegato.	Distendere il tubo di mandata.
	Diametro tubo troppo piccolo.	Utilizzato un tubo di mandata più grande.
	Ostruzione sul lato aspirazioné.	Rimuovere la sporcia noll'area di aspirazione.
	Altezza di mandataccessiva.	Attenzione all'altezza di mandata max., ved. dati tecnici!
	Altezza di aspirazione excessi- va.	Verificare l'altezza di aspirazione, at- tenzione all'altezza di aspirazione max. - vedere dati tecnici.

33. Dichiarazione di conformità UE

Quinoi,

FUXTEC GMBH

KAPPSTRABE 69,71083 HERRENBERG,GERMANY

Dichiariamo che la macchina descritta di seguito, in virtù della sua progettazione e costruzione e nella versione da moi immessa sul mercato, è conforme ai requisiti fondamentali di salute e sicurezza pertinenti delle direttive CE.

Pompa ad immersione / Water pump

Tipodi macchina:

FX-TP1250 / FX-RTP350 /FX-TP1350

FX-TP1750/FX-TP11100 + INOX

Marchio di fabbrica:

FUXTEC

Consumo di energia

FX-TP1250: 250W

FX-RTP350: 350W

FX-TP1350: 350W

FX-TP1750: 750W

FX-TP11100: 1100W

Direttive CE pertinenti:

2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

Standard applicati:

EN55014-1:2006+A1

EN55014-2:1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

Firma/data del produttore:

L. Zirkler, 18.07.2023

ilnome e l'indirizzo della persona

Leonhard Zirkler

Autorizzata a compilare la scheda tecnica stabilita nella Comunità

FUXTEC GMBH - KAPPSTRABE 69, 71083 HERRENBERG, GERMANY
