Produkttyp	Einbau-Gaskochfeld
Marke	Atag
Modell	HG4011KF30BE
Abmessungen (B x H x T)	580 x 67 x 510 mm
Ausschnitt Arbeitsplatte	560 x 490 mm
Nettogewicht	Ca. 8 kg
Stromversorgung	230 V ~ 50 Hz, 0,6 VA (elektrische Zündung)
Gasanschluss	G3/8" (ISO 7/1-RC 3/8)
Kompatibler Gastyp	Erdgas oder Butan/Propan (je nach Einstellung)
Anzahl der Brenner	4
Durchmesser der Brenner	Schnell: ≥ 24 cm, Halbschnell: ≥ 20 cm, Hilfsbrenner: ≥ 14 cm
Plattenmaterial	Edelstahl oder Emaille
Brennertypen	2 schnell, 1 halbschnell, 1 Hilfsbrenner
Hauptfunktionen	Gaskochen mit integrierter elektrischer Zündung, stufenlose Flammenregulierung
Zündung	Elektrisch per Druckknopf oder Drehung
Reinigung und Pflege	Mit Seifenwasser oder speziellem Edelstahlreiniger reinigen; Schleifmittel vermeiden
Sicherheit	Auf Belüftung achten, nicht ohne Kochgeschirr verwenden, Kinder fernhalten
Installation	Durch einen autorisierten Techniker; Sicherheitsabstände einhalten
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Atag-Kundendienst für Originalteile

Häufig gestellte Fragen - HG4011KF30BE Atag

Wie zünde ich die Brenner an?

Bei Modellen mit elektrischer Zündung (HG40..K) drücken Sie den Brennerknopf und drehen ihn nach links, bis Funken erscheinen. Der Brenner zündet. Bei Modellen ohne Zündung verwenden Sie ein Streichholz. Stellen Sie die Flamme durch Drehen des Knopfes von der maximalen auf die minimale Position ein.

Welche Abmessungen hat das Kochfeld?

Die Abmessungen des Geräts betragen 580 mm Breite, 67 mm Höhe und 510 mm Tiefe. Der erforderliche Ausschnitt in der Arbeitsplatte beträgt 560 x 490 mm.

Welche Topfdurchmesser werden empfohlen?

Für einen Schnellbrenner verwenden Sie einen Topf mit mindestens 24 cm Durchmesser. Für einen Halbschnellbrenner mindestens 20 cm. Für einen Hilfsbrenner mindestens 14 cm. Die Verwendung des richtigen Durchmessers verbessert die Energieeffizienz.

Wie reinige ich das Kochfeld?

Reinigen Sie es täglich mit Wasser und Spülmittel oder einem Allzweckreiniger. Bei hartnäckigen Flecken auf Emaille verwenden Sie flüssiges Scheuermittel oder einen nicht scheuernden synthetischen Schwamm. Auf Edelstahl verwenden Sie ein Spezialprodukt und achten Sie auf die Strukturrichtung, um Glanzspuren zu vermeiden.

Welche Gasart verwenden?

Überprüfen Sie das Typenschild: Das Gerät ist werkseitig auf eine bestimmte Gasart (Erdgas oder Butan/Propan) eingestellt. Falls erforderlich, beauftragen Sie einen autorisierten Techniker, das Gerät auf ein anderes Gas umzustellen.

Kann die Installation selbst durchgeführt werden?

Nein, die Installation muss von einem autorisierten Gasttechniker durchgeführt werden. Der Gas- und Stromanschluss muss den örtlichen Normen entsprechen, um die Sicherheit zu gewährleisten.

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie zuerst, ob die Brennerkappe richtig positioniert ist. Wenn die elektrische Zündung nicht funktioniert, versuchen Sie es mehrmals. Bei Misserfolg wenden Sie sich an einen Fachmann. Verwenden Sie niemals eine offene Flamme, um Gaslecks zu prüfen.

Kann ich das Kochfeld zum Heizen des Raumes verwenden?

Nein, das Gerät ist nur zum Kochen von Speisen bestimmt. Die Verwendung zum Heizen des Raumes erhöht die Luftfeuchtigkeit und kann zu schlechter Belüftung führen.

Wie pflege ich die emaillierten Topfträger?

Reinigen Sie sie regelmäßig mit einem weichen Schwamm. Tauchen Sie sie nicht in kaltes Wasser, wenn sie heiß sind, da der Temperaturschock die Emaille beschädigen kann. Eingebrannte Emaille ist nicht von der Garantie abgedeckt.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lassen Sie Kinder nie unbeaufsichtigt in der Nähe des Geräts. Sorgen Sie für ausreichende Belüftung. Legen Sie keine brennbaren Gegenstände in die Schublade unter dem Kochfeld. Bei Problemen trennen Sie die Strom- und Gasversorgung.

BEDIENUNGSANLEITUNG HG4011KF30BE Atag

Deutschseite 24DE CH AT LU

Dusendurchmesser und Belastung gemessen auf Ho

		G25 - 25 mbar I 2L		G20 - 20 mbar I2H I2E I2E+ I2ELL		G25 - 20 mbar I2ELL
1x	Sudder brander Slimmer burner Brûleur auxiliair Hilfsbrenner	0,67-0,85 mm	0,90 kW	0,67-0,85 mm	0,95 kW	0,67-0,85 mm	0,80 kW
1x	Normaal brander Semi-rapid burner Brûleur semi-rapidne Normalbrenner	1,00-1,25 mm	2,00 kW	1,00-1,25 mm	2,20 kW	1,00-1,25 mm	1,80 kW
2x	Sterk brander Rapid burner Brûleur rapide Starkbrenner	1,30 mm	2,90 kW	1,30 mm	3,20 kW	1,30 mm	2,60 kW
Belasting totaal Total heat input Capacité total Belastung total		8,70 kW		9.55 kW		7,80 kW

		G30 - 30 mbar I3B/P I3+		G30 - 50 mbar I3B/P I3+
1x	Sudder brander Simmer burner Brûleur auxillair Hilfsbrenner	0,45 mm	0,80 kW	0,42 mm	0,90 kW
1x	Normal brander Semi-rapid burner Brûleur semi-rapid Normalbrenner	0,65 mm	1,70 kW	0,62 mm	2,00 kW
2x	Sterk brander Rapid burner Brûleur rapide Starkbrenner	0,80 mm	2,80 kW	0,75 mm	3,20 kW
Belasting totaal Total heat input Capacité total Belastung total		8,10 kW		9,30 kW
Verbruik Consumption Consummation Verbrauch		584 g/h		670 g/h

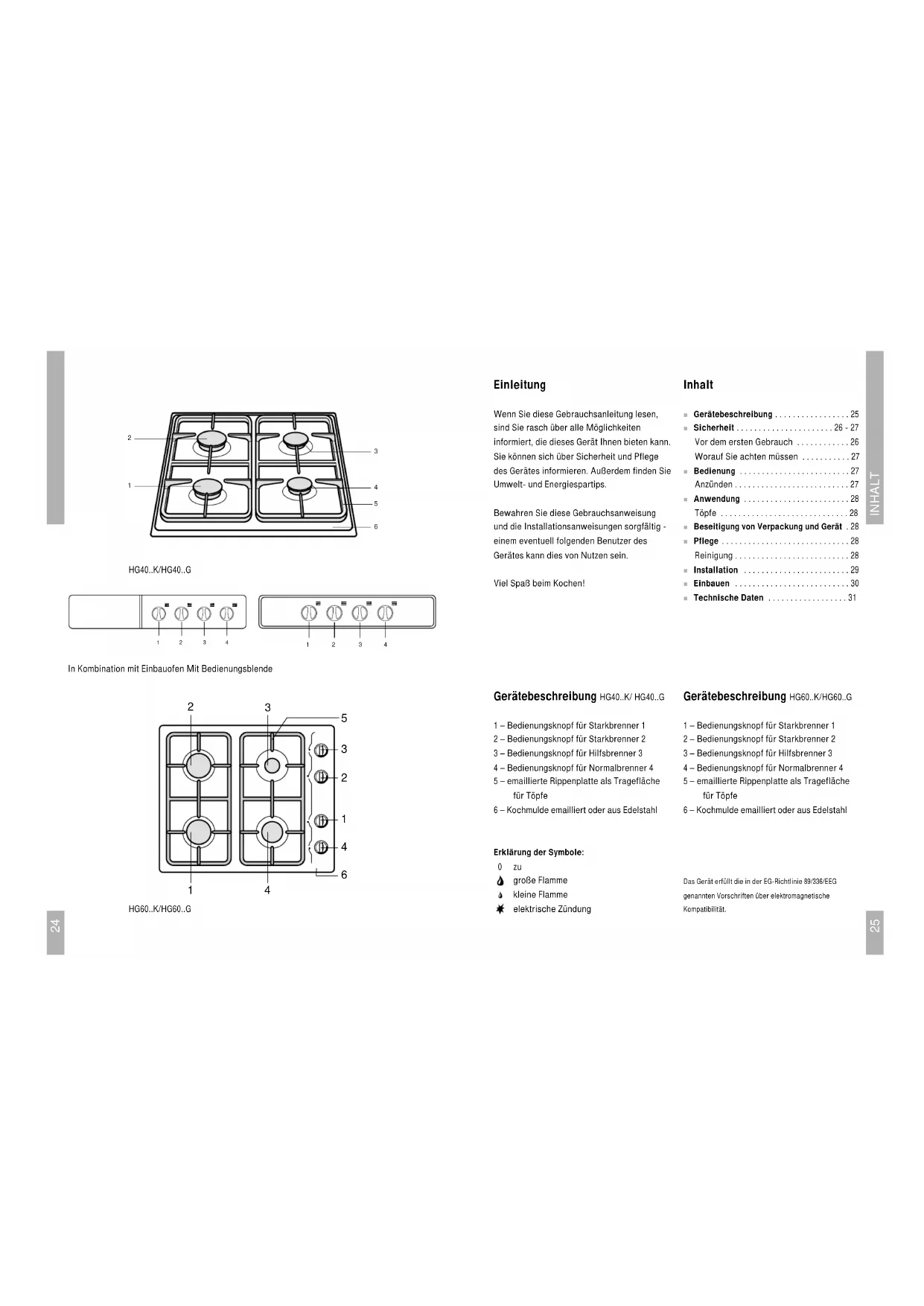

Introductie

HG40.K/HG40.G
In Kombination mit Einbauofen Mit Bedienungsblende

HG60.K/HG60.G

Einleitung

Wenn Sie diese Gebrauchsanleitung loses, sind Sie rasch über alle Mänglichkeiten informiert, die diesen Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außen dem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältigen eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Viel Spaß beim Kochen!

Inhalt

Gerätebeschreibung 25
Sicherheit 26-27

Vor dem ersten Gebrauch 26

Worauf Sie achtens mssen 27

Bedienung 27
Anzunden 27
Anwendung 28

Topfe 28

Beseitigung von Verpackung und Gerät .28
Pflege 28

Reinigung 28

Installation 29
Einbauen 30
Technische Daten 31

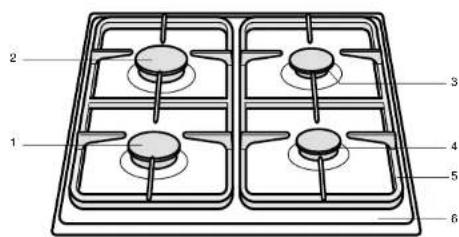

Gerätebeschreibung HG40.K/ HG40.G

1-Bedienungsknopf for Starkbrenner 1
2-Bedierungsknopf fur Starkbrenner 2
3-Bedienungsknopt fur Hilfsbrenner 3
4-Bedienungsknopf fur Normalbrenner 4
5-emaillierte Rippenplatte als Traceflache fur Topfe
6-Kochmulde emailliert oder aus Edelstahl

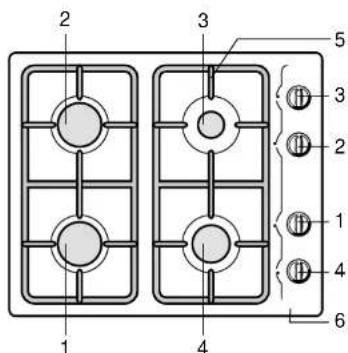

Gerätebeschreibung HG60.K/HG60.G

1-Bedierungsknopf for Starkbrenner 1
2-Bedierungsknopf for Starkbrenner 2
3-Bedienungsknopf fur Hilfsbrenner 3
4-Bedienungsknopf for Normalbrenner 4
5 - emalierte Rippenplatte als Tragefläche für Töppe
6-Kochmulde emailliert oder aus Edelstahl

Erklärung der Symbole:

0 zu
groBe Flamme
kleine Flamme
* elektrische Zündung

Das Gerat erfult die in der EG-Richtlinie 99/336/EEG
genanziell Vorschriften über elektron magnetische
Kompatabilität

Vor dem ersten Gebrauch

Dieses Gerat darf nur von einem qualifizierten Gasinstallateur angeschlossen werden.
Benutzen Sie das Gerät nur, wenn es vorschrittsmäßige eingebaut ist. Bei einem falsch installierten Gerät entfällt der Garantieanspruch.
Bei Reparatur oder Reinigung muß der Herd vom Strom oder Gas abgespert werden. Ziehen Sie den Stecker aus der Steckdose oder im Zahllerkasten auf Null schalten (Gaskochmulde mit elektrischer Zündung). Den Gashahn der Gasleitung zudrehen.
- Dieses Kochgerät ist für die Benutzung im Haushalt entworfen. Verwendten Sie es nur zur Bereitung von Mahlzeiten.
Während des Kochens und Bratens erhitzt sich die Kochplatte. Vorsicht wenn Kinder in der Nähe sind.
Fete und Ole sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung.
Benutzen Sie das Gerät nicht zum Beheizen der Küche. Dabei wurde sich Feuchtigkeit im Raum bilden.
Bei der Benutzung des Gas-Kochgerats entstehen Wärme und Feuchtigkeit im Einbauplatz des Gerats. Achten Sie auf ausreichende Belüfung des Platzes; halten Sie natürliche Ventilationslocher offen. Bei langem Gebrauch der Kochmulde kan

zusätzliche Belüfung erforderlich werden,
z.B. ein Offenes Fenster.
Die Brenner dürfen nicht ohne Töppe benutzt werden. Keine Aluminium- oder Kunststoffbehälter auf einen Brenner legen.
Seien Sie vorsichtig mit Zuteilungen von elektrischen Geräten, beispelsweise von einem Mixer. Sie dürfen nicht auf heiße Bronner geraten.
Die Unterseite des Einbaukochfeldes wird hei. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerat vorhandene Schublade zu liegen.
- Überprüfen Sie vor der Installation des Gerätes, ob die Gasart und der Gasdruck der Gasquelle mit den Angaben auf dem Typenschild übereinstimmen.

Worauf Sie achtenden mussen

Sofort reinigen

Übergekochtte Essensreeste sofort beseitigen, insbesondere Rotkohl, Apfelmus und Rhabarber. Wenn diese lange auf Email oder Rostfreiastuhl einwirken, kan des Verfährbungen zur Folge haben.

Einbrennen Email

Die Rippenplatte wird durch die Flammen stark erhitzt, wodurch nach einiger Zeit das Email einbrennen kann. Das ist nicht zu vermeiden und fällt darum nicht unter die Garantie.

Brenner

Kontrollieren Sie regelmäßig ob die Brennerdeckel noch gut auf den Brennkörpmen liegen; eine falsche Lage kann schlechte Zündung, ungünstige Verbrennung oder Schäden an den Brennern zur Folge haben.

Anzündung

HG40..G/HG60..G

Den Bedienungsknop eindrucken und nach links drehen und mit einem Streichholz das Gas anzünden. Die Flamme kann stufen los eingestellt werden, von groß nach Klein.

HG40..K

Drucken Sie auf den Knopf und dren Sie nach links auf den Stand Die Funken springen dann uber und entflammen der Brenner. Sollte das nach wiederholtem Versuch nicht gelingen, prufen Sie dann, ob der Brennerdeckel richtig aufliegt.

HG60..K

Drehen sie den Bedienungsknopf auf die gewünschte Stellung, zwischen Groß- und Kleinstellung. Drücken Sie den Bedienungsknopf. Der Brenner zündet.

Topfe

Empfohlene Diameter der Topboden:

Starkbrenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Normalbrenner, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hilfsbrenner mindestens 14 cm.

Falsch:

Zuviel Hitze entweicht

am Topf entlang.

Abb. 1

Gut:

Die Hitze verteilt sich

gleichmäßig über den

Topboden.

Tip:

Beim Kochen den Deckel auf dem Topf halten

und Sie sparen bis zu 50% Energiee

TöfenehmenbesserWärmeauf

Beseitigung von Verpackung und Gerät

Die Verpackung des Geräts ist recyclbar. Als Verpackungsmaterial werden gebraucht:

Karton;
Polyethylenfolie (PE);
FCKW-freies Polystyrol (PS-Hartschaum)

These Materialien sind auf umweltgerechte und den jeweiligen communitalen Vorschriften entsprechende Weise zu��itecten.

Die Gemeinde kann Sie auch über die

umweltgerechte Beseitigung on ausrangierten

Haushaltsgeräten beraten.

Reinigung

Das Gerat tTAGlich mit einer Losing von

Spulmittel oder Allesreiniger reinigen.

Nicht zu naß behaveIn, um Eindringen von

Feuchtigkeit in die Brenner oder

Ventilationslocher zu vermeiden.

Hartnackige Flecken auf Email mit flüssigem

Scheuerpulver oder Scheuerschwamm aus Kunststoff entfern.

Verwenden Sie unter keinen Umstanden

Scheuerpulver, aggressive Reinigungs

mittel oder grüne Scheuerschwämchen

Hartnackige Flecken auf Edelstahl mit einem

Edelstahl-Spezialreiniger entfern. Stets in

Edelstablstrukturrichtung polieren. Damit

werden Glanzflecke vermieden. Wenn sich

Flecken nicht entfern den Jassen, ist das.

Kochfeld mit HG-Backfoten & Grillreipin

reinigen. Behandeln Sie stets die ganz

Mulde, um Farbunterschiede zu vermeiden.

Stets mit einem Glanz-/Pflegemittel für

Edelstahl behandeln.

Reinigungsschwämme enthalten

Scheuermittel, die auf Edelstahl Kratzer

verursachen. Der Edelstahl ist mit einer

Struktur versehen. Beim Scheuern oder

Polieren entstehen auf der Oberfläche

(glänzende) Flecken. Diese Beschädigungen

fallen nicht unter die Garantieleistungen.

Achtung:

HeiBe Brenneraufsätze nie in kaltes Wasser

tauchen. Durch die starke Abkuhlung kann das

Email beschadigt werden.

Installation

Algemeines

Dieses Gerat darf nur von einem qualifizierten

Gasinstallateur angeschlssen werden.

Achtung:

Dieses Gerat wird nicht an einen Rauchgas

Abzugsschacht angeschlüssen. Achten Sie

also auf ausreichende Entlüftung

Stromversorgung (nur für Geräte mit

elektrischer Zündung)

230V-50Hz

Der elektrische Anschluß muß den

nationalen undCOMMUNALEN VORSCHRITEN

entsprechen.

• Steckdose und Stecker müssen immer gut

zuganglich sein.

• Wenn Sie einen festen Anschluß anbringen

mochten, sorgen Sieitte dafur, daB in der

Zuführungsleitung ein omnipolarer Schalter

mit einem Kontaktabstand von mindestens

3 mm angebracht wird.

Gasanschlu RC 3/8" (ISO 7/1-RC 3/8)

Der Gasanschluß muß den nationalen und

kommunalen Vorschriften entsprechen.

Thesebesagenu.a.,da3

-ausschlieBlich zugelassene Materialien

verwendet werden dürfen;

• hinter einem Einbaubackofen und unter

einemKochfelddarnureinMetallschlauch

verwendet werden.

Achtung:

Gasart und Land, wofür sich das Gerät eignet.

sind auf dem Typenschild angegeben.

Wir empfehlen, das Kochgerät mit einer

festen Leitung anzuschlieBen. Erlaubt ist

jedoch auch der Anschlu mit einem

speziell hierfür bestimmten Sicherheits

schlauch. Auf jeder Fall muß für das Gerät

der Gashahn an einer gut erreichbaren

Stelle angebracht werden 2 B. in einem

Küchenschrank...,

Achtung:

Ein Metall-Sicherheitsschlauch darauf nicht

geknickt werden und auch nicht mit

beweglichen Teilen des Kuchenmobels in

Vor dem ersten Gebrauch mit einer

Seifenlauge kontrollieren, ob die

Anschlusse gasdicht sind.

Einbauen

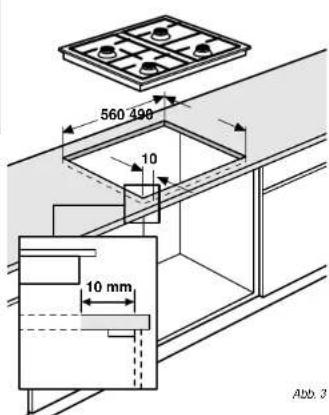

1. Aussparung in die Anrichte sagen.
   Seitlich und an der Rückseite für ausreichen den Spielraum sorgen.

Abb.3

Achtung:

Das Sägermaß springt an der Vorderseite 10 mm vom Schrankkörper ein (also die Vorderseite des Schrankes ohne Türl).
2. Aussparung in der Seitenwand des Kuchenschranks zum Durchführung der Gasleitung aussagen.
3. Lassen Sie die Kochmulde in die Aussparung ein.
4. Befestigen Sie die Kochmulde

Abb. 4

1. Stellen Sie den Gasanschluß her. Kontrollieren Sie die Anschlüsse mit Seifenwasser auf Gasdichtheit (siehe 'Gasanschluß').
2. Stellen Sie den elektrischen Anschluß her (siehe 'Elektrischer Anschluß').
3. Kontrollieren Sie, ob das Gerät Funktioniert.

Der Einbau in Kombination mit einem Einbau-Backofen ist in den Installationsanweisungen des Backofens beschrieben.

Achtung :

Die Unterseite des Einbaukochfeldes wird hei. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerat vorhandene Schublade zu legen.

Technische Daten (siehe auch Tabelle auf Umschlag)

Kochplattentyp HG40..G HG40..K HG60..G HG60..K
Elektrizität:
Dreifachschnur
Stromvorsorgung AC 230 V - 50 Hz - 0,6 VA
in den Bedienungsknopfen integrierte elektrische Zündung
Gas:
Anschluß G3/8"
Abmessung des Geräts:
580x67x510 BxHxT in mm
580x45x510 BxHxT in mm
Abmessung der Nische:
560x490 BxT in mm
