GEBRUIKSAANWIJZING HG4011KF30BE Atag

In combinatie met inbouwoven Met bedieningspaneel HG40..K/HG40..G

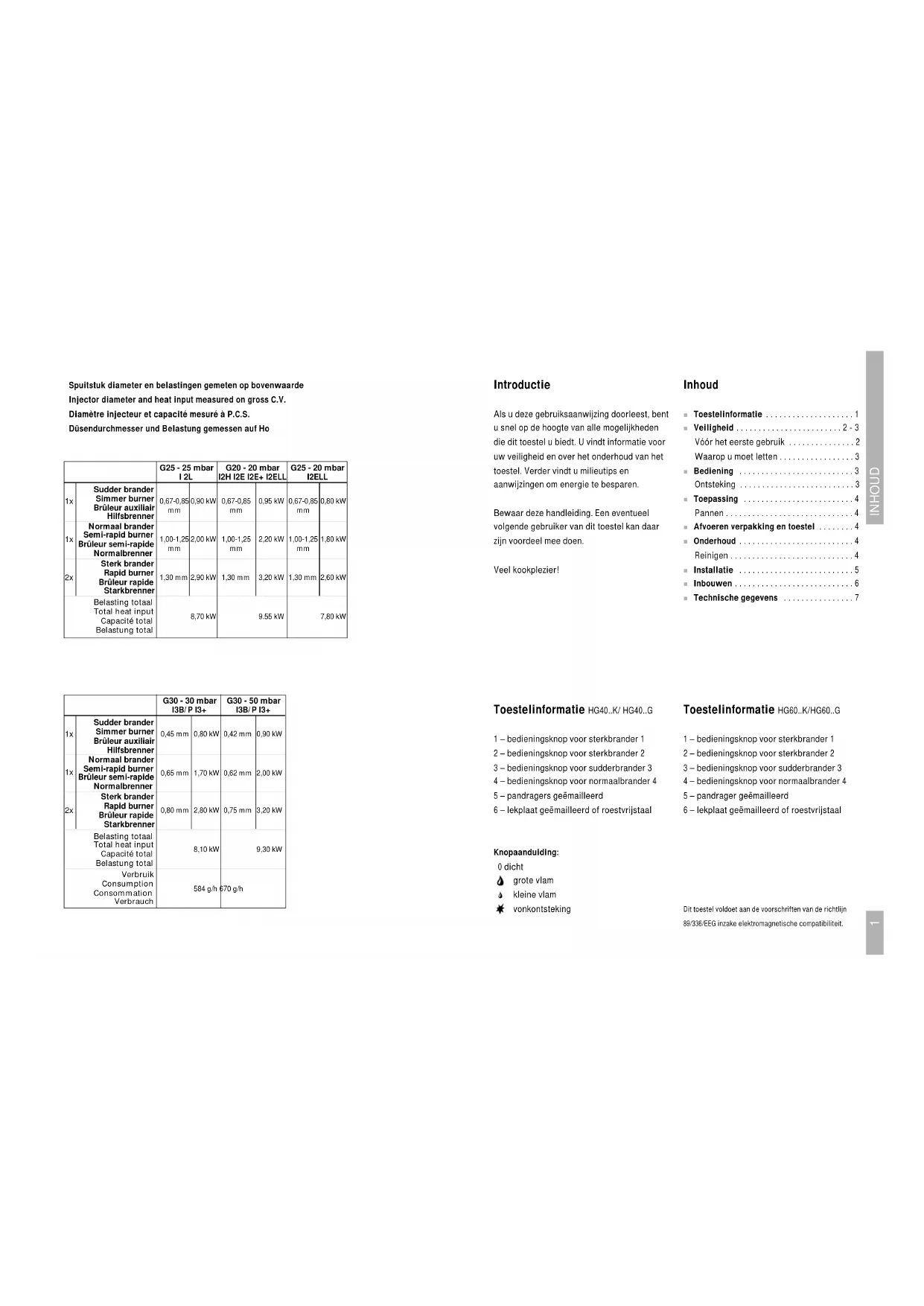

• Introductie Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen. Bewaar deze handleiding. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen. Veel kookplezier! Inhoud ■ Toestelinformatie p. 1
• ■ Veiligheid p. 2
• - 3 Vóór het eerste gebruik p. 2
• Waarop u moet letten p. 3
• ■ Bediening p. 3
• Ontsteking p. 3
• ■ Toepassing p. 4
• Pannen p. 4
• ■ Afvoeren verpakking en toestel p. 4
• ■ Onderhoud p. 4
• Reinigen p. 4
• ■ Installatie p. 5
• ■ Inbouwen p. 6

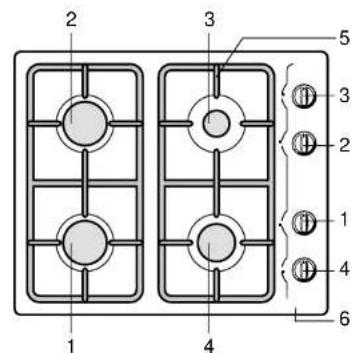

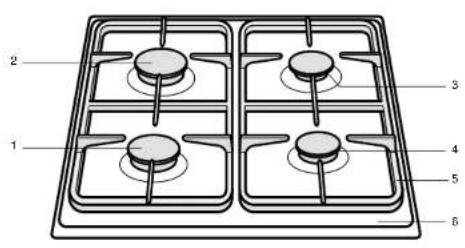

• ■ Technische gegevens Dit toestel voldoet aan de voorschriften van de richtlijn 89/336/EEG inzake elektromagnetische compatibiliteit. Toestelinformatie HG40 K/ HG40 G 1 – bedieningsknop voor sterkbrander 1 2 – bedieningsknop voor sterkbrander 2 3 – bedieningsknop voor sudderbrander 3 4 – bedieningsknop voor normaalbrander 4 5 – pandragers geëmailleerd 6 – lekplaat geëmailleerd of roestvrijstaal Knopaanduiding: 0 dicht grote vlam kleine vlam vonkontsteking Toestelinformatie HG60 K/HG60 G 1 – bedieningsknop voor sterkbrander 1 2 – bedieningsknop voor sterkbrander 2 3 – bedieningsknop voor sudderbrander 3 4 – bedieningsknop voor normaalbrander 4 5 – pandrager geëmailleerd 6 – lekplaat geëmailleerd of roestvrijstaal Sudder brander Simmer burner Brûleur auxiliair Hilfsbrenner G25 - 25 mbar I 2L G20 - 20 mbar I2H I2E I2E+ I2ELL Normaal brander Semi-rapid burner Brûleur semi-rapide Normalbrenner Sterk brander Rapid burner Brûleur rapide Starkbrenner Belasting totaal Total heat input Capacité total Belastung total p. 7

VEILIGHEID Vóór het eerste gebruik ■ Dit toestel mag alleen door een erkend gas- technisch installateur aangesloten worden. ■ Gebruik het toestel alleen indien het op de juiste wijze is ingebouwd. Bij een verkeerd geïnstalleerd toestel vervalt bij schade de aanspraak op garantie. ■ Bij reparatie of schoonmaakbeurten moet het toestel afgesloten worden van stroom en gas. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul (gaskookplaten met vonkontsteking). Draai de gaskraan in de toevoerleiding dicht. ■ Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten. ■ Bij koken en braden wordt de kookplaat heet. Let op als er kinderen in de buurt zijn. ■ Vet en olie zijn bij oververhitting ontvlambaar. Blijf in de buurt tijdens het bereiden van gerechten. ■ Gebruik het toestel niet voor het verwarmen van de keuken. Er ontstaat dan een vochtige atmosfeer. ■ Bij het gebruik van gas-kookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende is geventileerd: houd natuurlijke ventilatie-openingen open. Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeeld een open raam. ■ De branders mogen niet zonder pannen worden gebruikt. Nooit aluminium of kunststof bakjes direct op een brander leggen. ■ Wees voorzichtig met snoeren van elektrische apparaten, zoals van een mixer. Deze mogen niet terecht komen op hete branders. ■ De onderkant van de inbouwkookplaat wordt heet. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventueel onder het toestel aanwezige lade legt. ■ Controleer voor het installeren van het toestel of de gassoort en gasdruk van de gasbron overeenkomt met het typeplaatje. Waar u op moet letten Direct schoonmaken ■ Overgekookte voedselresten direct verwijderen, met name van rode kool, appelmoes en rabarber. Wanneer ze lang op email of roestvrijstaal inwerken kan dit tot verkleuring leiden. Inbranden email ■ De pandrager wordt door de kookbrander zeer sterk verhit, waardoor na verloop van tijd het email op de dragerpunt kan inbranden. Dit is niet te voorkomen en valt dan ook niet onder de garantie. Branderdoppen ■ Controleer regelmatig of de branderdoppen juist op de branderkelken liggen; onjuiste positionering kan slechte ontsteking, ongunstige verbranding of beschadiging van de doppen tot gevolg hebben. Ontsteking HG40..G/HG60..G De bedieningsknop van de betreffende kookbrander ingedrukt linksom draaien en met een lucifer de brander ontsteken. De vlam is traploos in te stellen, van groot naar klein. HG40..K Druk de knop van de brander in, draai hem linksom tot stand . Er springen dan vonken over op de brander, die nu vanzelf ontsteekt. Mocht de brander na herhaalde pogingen niet ontsteken, controleer dan of de branderdop goed op z’n plaats ligt. HG60..K Draai de bedieningsknop naar de gewenste positie tussen vol-open en de kleinstand. Druk de bedieningsknop in. De brander ontsteekt. VEILIGHEID/BEDIENING5

INSTALLATIE Installatie Algemeen Dit toestel mag alleen door een erkend gas- technisch installateur aangesloten worden. Let op: Dit toestel wordt niet aangesloten op een rookgas-afvoerkanaal. Zorg dus voor voldoende ventilatie. Elektrische aansluiting (alleen voor toestellen met vonkontsteking) 230 V - 50 Hz. ■ De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland is dit onder andere NEN 1010. ■ Stopcontact en stekker moeten te allen tijde bereikbaar blijven. ■ Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. Gasaansluiting RC 3/8˝ (ISO 7/1-RC 3/8) ■ De gasaansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland zijn dit onder andere de GAVO- voorschriften (NEN 1078). Deze bepalen onder andere dat: – uitsluitend goedgekeurde materialen gebruikt mogen worden; – achter een inbouwoven en onder de kookplaat slechts een volledig metalen slang gebruikt mag worden. Let op: De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje. ■ Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestem- de veiligheidsslang is ook toegestaan. In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats, bijvoorbeeld in het naastgelegen keukenkastje. Let op: Een metalen veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel. ■ Alvorens het toestel in gebruik te nemen de aansluitingen met zeepsop controleren op gasdichtheid. TOEPASSING/ONDERHOUD Pannen De aanbevolen panbodemdiameters zijn: sterkbrander . . . . . . . . . . . . . . minimaal 24 cm. normaalbrander . . . . . . . . . . . minimaal 20 cm. sudderbrander . . . . . . . . . . . . minimaal 14 cm. Fout: Er ontsnapt veel warmte langs de pan. Goed: De warmte wordt gelijkmatig over de panbodem verdeeld. Tip Kook met een deksel op de pan en u bespaart tot 50% energie. Schone pannen nemen beter warmte op. Afvoeren verpakking en toestel De verpakking van het toestel is recyclebaar. Gebruikt zijn: – karton; – poly-ethyleenfolie (PE); – CFK-vrij polystyreen (PS-hard schuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten. Reinigen ■ Reinig het toestel dagelijks met een sopje van afwasmiddel of allesreiniger. Gebruik niet te veel vocht, omdat dit de brander of ventilatieopeningen binnen kan dringen. ■ Hardnekkige vlekken op email verwijderen met een vloeibaar schuurmiddel of kunststof schuursponsje. Gebruik nooit schuurpoeders, agressieve reinigings- middelen en groene schuursponsjes. ■ Hardnekkige vlekken op roestvrijstaal verwijderen met een speciaal roestvrijstaal reinigingsmiddel. Poets altijd met de structuur van het roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Als vlekken zich niet laten verwijderen de kookplaat schoonmaken met HG oven & grillreiniger. Behandel altijd de gehele lekbak om "kleur"verschil te voorkomen. Steeds nabehandelen met een glans-/ onderhoudsmiddel voor roestvrijstaal. ■ Schuursponsjes bevatten schuurmiddelen die krassen veroorzaken op roestvrijstaal. Het roestvrijstaal is voorzien van een structuur. Bij schuren of polijsten ontstaan (glanzende) vlekken in het oppervlak. Deze schades vallen niet onder de garantie. Let op: Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het email beschadigd raken. fig. 1 fig. 27

TECHNISCHE GEGEVENS Technische gegevens (zie ook tabel op omslag) Kookplaattype HG40..G HG40..K HG60..G HG60..K Elektrisch: 3-aderig aansluitsnoer ■■ Aansluiting AC 230 V - 50 Hz - 0,6 VA ■■ Vonkonsteking geïntegreerd in knoppen ■■ Gas: Aansluiting G3/8” ■■■■ Afmeting toestel: 580x67x510 bxhxd in mm ■■ 580x45x510 bxhxd in mm ■■ Afmeting nis: 560x490 bxd in mm ■■■■ INBOUWEN Inbouwen

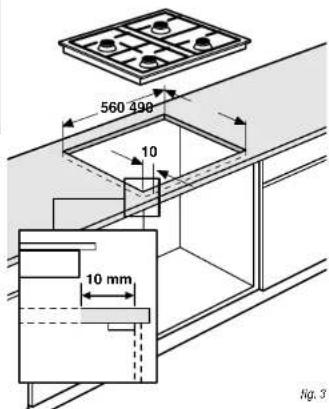

1. Maak de uitsparing in het aanrechtblad. Zorg

ervoor dat u voldoende ruimte vrij laat aan de zij- en achterkant. Let op: ■ De afstand tussen de corpus van de kast (voorzijde kast zonder deur) en de voorzijde van de uitzaagmaat is 10 mm.

2. Maak een uitsparing in de zijwand van de

keukenkast voor het doorvoeren van de gasleiding.

3. Laat de kookplaat in de uitsparing zakken.

4. Zet de kookplaat vast.

5. Maak de gasaansluiting. Controleer de

aansluitingen met zeepsop op gasdichtheid (zie “gasaansluiting”).

6. Maak de elektrische aansluiting

(zie “elektrische aansluiting”).

7. Controleer de werking van het toestel.

Het inbouwen in combinatie met een inbouw- oven staat beschreven in het installatie- voorschrift van de oven. Pas op: ■ De onderkant van de inbouwkookplaat wordt heet. Let erop, dat u geen brandbare of kunststof voorwerpen in de eventueel onder het toestel aanwezige lade legt! fig. 4
