Type de produit	Table de cuisson au gaz encastrable
Marque	Atag
Modèle	HG4011KF30BE
Dimensions (L x H x P)	580 x 67 x 510 mm
Découpe de plan de travail	560 x 490 mm
Poids net	Environ 8 kg
Alimentation électrique	230 V ~ 50 Hz, 0,6 VA (allumage électrique)
Raccordement gaz	G3/8" (ISO 7/1-RC 3/8)
Type de gaz compatible	Gaz naturel ou butane/propane (selon réglage)
Nombre de brûleurs	4
Diamètre des brûleurs	Rapide : ≥ 24 cm, Semi-rapide : ≥ 20 cm, Auxiliaire : ≥ 14 cm
Matériau de la plaque	Acier inoxydable ou émail
Types de brûleurs	2 rapides, 1 semi-rapide, 1 auxiliaire
Fonctions principales	Cuisson au gaz avec allumage électrique intégré, réglage progressif de la flamme
Allumage	Électrique par bouton poussoir ou rotation
Nettoyage et entretien	Nettoyer avec eau savonneuse ou produit spécial inox ; éviter abrasifs
Sécurité	Veiller à la ventilation, ne pas utiliser sans casserole, enfants éloignés
Installation	Par un technicien agréé ; respecter les distances de sécurité
Pièces détachées et réparabilité	Contacter le SAV Atag pour pièces d'origine

FOIRE AUX QUESTIONS - HG4011KF30BE Atag

Comment allumer les brûleurs ?

Pour les modèles avec allumage électrique (HG40..K), pressez le bouton du brûleur et tournez-le vers la gauche jusqu'à ce que des étincelles apparaissent. Le brûleur s'allume. Pour les modèles sans allumage, utilisez une allumette. Réglez la flamme en tournant le bouton de la position maximale à minimale.

Quelles sont les dimensions de la table de cuisson ?

Les dimensions de l'appareil sont 580 mm de largeur, 67 mm de hauteur et 510 mm de profondeur. La découpe nécessaire dans le plan de travail est de 560 x 490 mm.

Quels diamètres de casseroles sont recommandés ?

Pour un brûleur rapide, utilisez une casserole d'au moins 24 cm de diamètre. Pour un brûleur semi-rapide, au moins 20 cm. Pour un brûleur auxiliaire, au moins 14 cm. Utiliser le bon diamètre améliore l'efficacité énergétique.

Comment nettoyer la table de cuisson ?

Nettoyez quotidiennement avec de l'eau additionnée de liquide vaisselle ou un nettoyant universel. Pour les taches tenaces sur l'émail, utilisez un abrasif liquide ou une éponge synthétique non abrasive. Sur l'inox, utilisez un produit spécial et respectez le sens de la structure pour éviter les traces brillantes.

Quel type de gaz utiliser ?

Vérifiez la plaque signalétique : l'appareil est réglé en usine pour un type de gaz spécifique (gaz naturel ou butane/propane). Si nécessaire, faites appel à un technicien agréé pour convertir l'appareil à un autre gaz.

L'installation peut-elle être réalisée par soi-même ?

Non, l'installation doit être effectuée par un technicien gazier agréé. Le raccordement gaz et électrique doit respecter les normes locales pour garantir la sécurité.

Que faire si le brûleur ne s'allume pas ?

Vérifiez d'abord que le capuchon du brûleur est correctement positionné. Si l'allumage électrique ne fonctionne pas, essayez plusieurs fois. En cas d'échec, contactez un professionnel. N'utilisez jamais de flamme nue pour tester les fuites de gaz.

Puis-je utiliser la table de cuisson pour chauffer la pièce ?

Non, l'appareil est conçu uniquement pour la cuisson des aliments. L'utiliser pour chauffer la pièce augmente l'humidité et peut entraîner une mauvaise ventilation.

Comment entretenir les supports de casseroles émaillés ?

Nettoyez-les régulièrement avec une éponge douce. Évitez de les plonger dans l'eau froide lorsqu'ils sont chauds, car le choc thermique peut endommager l'émail. Un émail brûlé n'est pas couvert par la garantie.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais les enfants sans surveillance près de l'appareil. Assurez une ventilation adéquate. Ne placez pas d'objets inflammables dans le tiroir sous la table. En cas de problème, coupez l'alimentation électrique et le gaz.

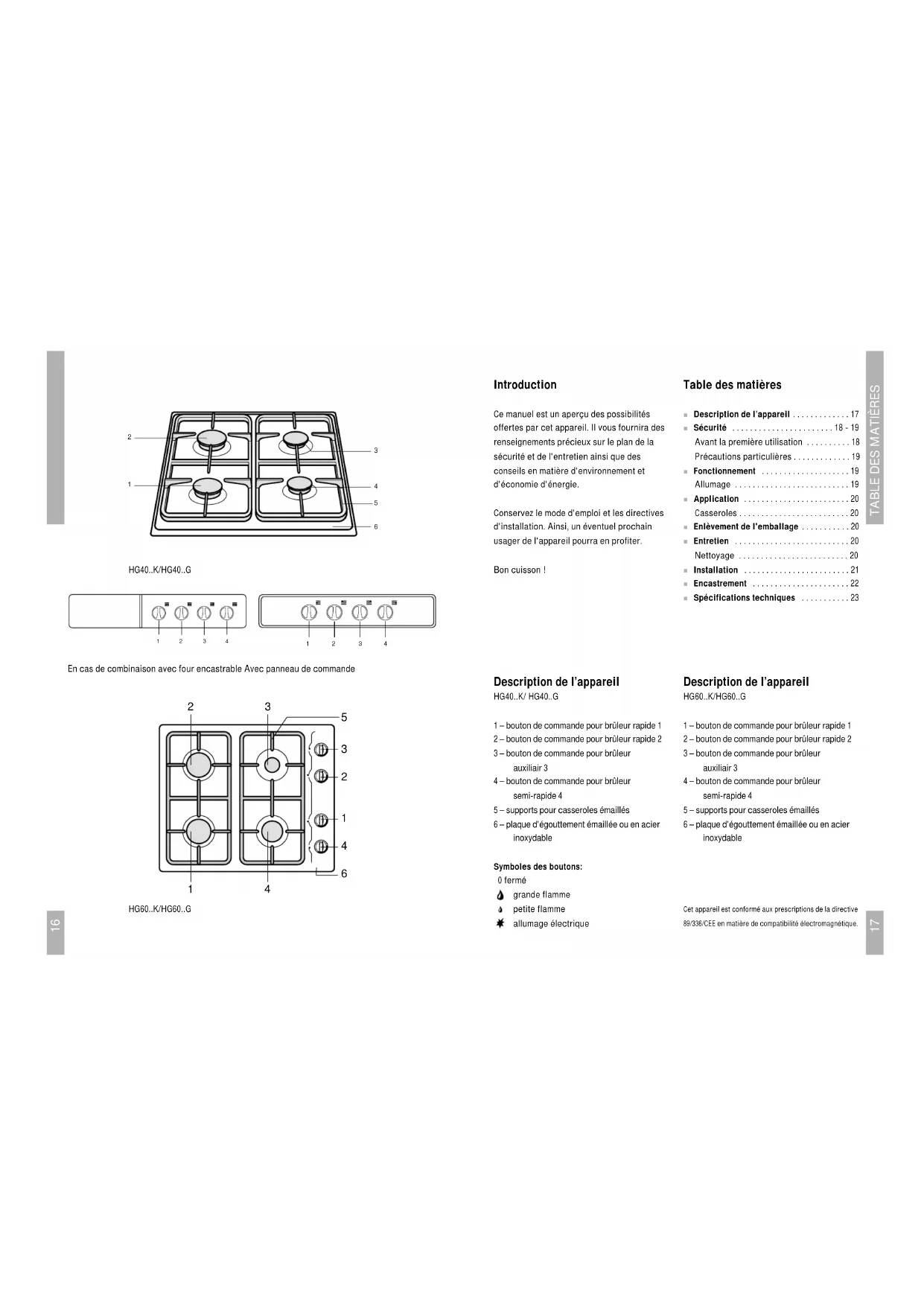

MODE D'EMPLOI HG4011KF30BE Atag

Diametre injecteur et capacité mesure à P.C.S.

HG40.K/HG40.G
En cas de combinaison avec four encastrable Avec panneau de commande

HG60.K/HG60.G

Introduction

Ce manuel est un aperçu des possibités offertes par cet apparéel. Il vous fournir des renseignements précieux sur le plan de la sécurité et de l'entretion ainsi que des conseils en matière d'environnement et d'économie d'énergie.

Conserve le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourrait en profiter.

Bon cuisson!

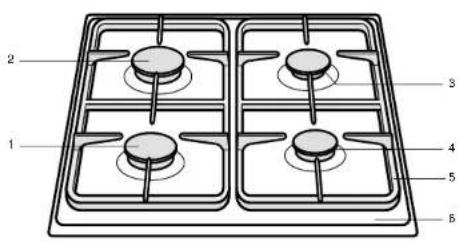

Description de l'appareil

HG40.K/HG40.G

1-boutonde commande pour bruleur rapide 1
2-bouton de commande pour brûleur rapide 2
3-bouton de commande pour bruleur auxiliair 3
4-bouton de commande pour bruleur semi-rapide 4
5 - supports pour casseroles émailés
6 - plaque d'égoutment émailée ou en acier inoxydable

Symboles des boutons:

0 fermé

grande flamme
petite flamme
allumageelectrique

Table des matieres

Description de I'appareil 17
Sécurité 18-19
Avant la première utilisation 18
Précautions particulières 19
Fonctionnement 19
Allumage . 19
Application 20
Casseroles 20
Enlevement de l'emballage 20
Entretien 20
Nettoyage 20
Installation 21
Encastrement 22
Spécifications techniques 23

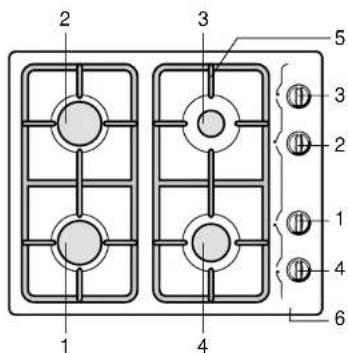

Description de I'appareil

HG60.K/HG60.G

1-bouton de commande pour bruleur rapide 1
2-bouton de commande pour bruleur rapide 2
3-bouton de commande pour bruleur auxiliair 3
4-bouton de commande pour bruleur semi-rapide 4
5 - supports pour casseroles émailés
6 - plaque d'égoutment émailée ou en acier inoxydable

Cet apparéil est conformé aux prescriptions de la directive

89/336/CEE en matière de compatibilité electromagnétique.

Avant la première utilisation

• Cét'article ne peut être installé que par un technicien gazier/agré.
  Utilisez seulement l'appareil en cas d'encastrement correct. En cas de mauvaise installation, la garantie ne couvre pas les dommages causés à l'appareil.
  Lors d'une réparation ou d'un nettoyage, l'alimentation électricte et en gaz de l'appareil doivent être coupées. Otez la fiche de la prise ou place le commutateur du compteur électricte dans la position zéro (plaques de cuisson au gaz avec allumage électricte). Fermez le robinet de gaz de la conduite d'alimentation.
  Cet apparéil de cuisson a été conçu pour un usageMSNager. Ne l'utiliser que pour la cuisson des alimentés.
  Lors de la cuisson, la plaque devient chaude. Eloignez les enfants de I'appareil.
• Les graisses et les huiles sont inflammables si la température de cuisson est trop élevé. Restez toujours sur place pendant la préparation de vos plats.
  Ne pas utiliser l'appareil pour chauffer la cuisine. L'atmosphère deviendra humide
  Lors de leur utilisation, les apparueils a gaz produit en la chaleur et de l'humidité dans la piece où ils sont installés. S'assurer que la piece est suffisamment ventilée : maintainier ouverts des orifices

natures de ventilation. En cas d'utilisation prolongée de la table de cuisson, une ventilation supplémentaire peut s'avérer nécessaire: ouvrir par exemple une fenêtre.
Il est interdirit d'utiliser les bruleurs sans cassetroles. Ne déposez jamais de bacs en aluminium ou en plastique sur les bruleurs.
Soyez prudent avec les cordons des
appareils electriques (mixeur, par ex.).
Coux-ci ne doivent pas entre en contact
avec les brûleurs chauds.
La partie inférieure de plaque de cuisson à encastrer chauffe. Veillez à ne pas mettre d'objets en plastique ou risquant de prendre feu dans le tiroir qui se trouve eventulement sous l'appareil.
Avant d'insteller l'appareil, contrôle si le type de gaz et la pression du gaz sont les mêmes que ceux qui se trouvent indiqués sur la plaque du modele.

Précautions particulières

Nettoyage immediat

Eliminer immédiatement les restes d'alments comme le chou rouge, la compte de pomme et la rhubarbe. En restant sur l'émail ou l'acier inoxydable, ils risquènt de les décolorer.

Email brûlé

Le support pour caseroles est fortement chaufé par les brûleurs à gaz. Àprous un certain temps, l'émail du support peut brûler. Cela est impossible à évier et n'est donc pas couvert par la garantie.

Capuchons de bruleur

Contrôle régulément la position exacte des capuchons de brûleur sur les réceptacles des brûleurs : une position incorrecte peut engendrer un mauvais allumage, une combustionisable ou des dégâtés aux capuchons.

Allumage

HG40..G/HG60..G

Poussez et tournez vers la gauche le bouton de commande et allumez le brûleur au moyen d'une allumette. La flamme peut être régée progressivement de la position forte à la position faible.

HG40..K

Presse le bouton du brûleur et tournez-le vers la gauche jusqu'à la position des éincellos sont produit au dessus du brûleur qui s'allume. Si après plusieurs tentatives, le brûleur ne s'allume pas, contrôle la position correcte du capuchon du brûleur.

HG60..K

Tourmez le bouton de commande sur la position souhaïte, entre le maximum et la position basse. Appuyez sur le bouton de commande. Le brûlée va s'allumer.

Casseroles

Le diametre de casserole recommendé sont: brûleur rapiè au moins 24 cm. brûleur semi-rapèau moins 20 cm. auxiliai au moins 14 cm.

Incorrect:
Une grande quantité de chaleur se dégale le long de la casserole.

Correct: La chaleur est repartie de manière reguliere sur la surface inférieure de la casserole.

Conseil

Mettez le couvercle sur la casserole et vous economiserez ainsi jusqu'à 50% d'énergie.

Les casseroles propres diffusent moins la chaleur.

L'emballage et l'appareil

L'emballage de l'appareil est recyclable.

II contient :
- du carton;
une feuille de polyethylene (PE)

• du polystyrene exempt de CFC (mousse dure de PS).

Eliminer ces matériaux de façon adequate et conformément à la réglementation en vigueur dans cette commune.
L'administration communale vous informera des moyens ajustés de vous débarrasser de vos ancients appeareils menagers.

Nettoyage

Journalier: Nettoyer l'apparoil avec de I'eau additionnelle de produit à vaisselle ou avec un nettoyant universel. Ne pas utiliser trop d'eau; elle risque de pénétrer dans le brûleur ou l'orifice de ventilation.
Taches rebelles sur I'email s'enlevent avec un abrasif liquide ou une éponge-grattoi synthétique. N'utilise jamais de poudre abrasive ou de détergents agressifs et d'éponges abrasives vertes.
- Elimínez les tâches tenaces sur l'acier inoxy-dable à l'aide d'un produit d'entretien spécial pour l'acier inoxydable. Nettoyez toujours en respectant la structure de l'acier inoxydable. De cette manière, vous évitez la création de points brillants. Si les tâches ne s'éliminent pas, nettoyez la plaque deuisson avec le produit d'entretien HG pour grill & four. Nettoyez toujours entiennent le bac collecteur pour éviter "touit écart de couleur". Terminate always l'entretien en utilisant un produit d'entretien/d'après pour l'acier inoxydable.
Les éponges à récurer contiennent des abrasifs qui peuvent griffer l'acier inoxydable. L'acier inoxydable est pourvu d'une structure. En cas récurge ou de polissage, des tâches (brillantes) peuvent seprésenter sur la surface. Ces dommages ne sont pas couverts par la garantie.

Attention:

Ne jamais plonger les chapeaux brulants dans l'eau froide. La baise brute de température risque d'abimer l@email.

Installation

Généralités

Cet apparoir ne peut etre installe que par un technicien gazier agreé.

Attention :

Cet appeareil n'est pas relié à une hotte. Veillezdonc à assurer une ventilation suffisante.

Branchement electrique (uniquemment pour les
appareils avec allumage electrique)
230 V - 50 Hz

Le branchement electrique doit satisfaire aux prescriptions nationales et locales.
La fiche et la prise de courant doivent tousjours etre accessibles.
Pour le branchement fixe, veillez à ce que le cable d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

Raccordement du gaz RC 3/8" (ISO 7/1-RC 3/8)

Le branchement au gaz doit satisfaire aux prescriptions nationales et locales. Elles stipulent notamment que:

• seuls les apparueils agreeés peuvent etreutilisés;
  -seule l'utilisation d'un tuyau entierement en metal est autorisée à l'arriere d'un fou à encastrer et sous la plaque de cuisson.

Attention :

Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification.

Nous recommandons de brancher la plaque de cuisson au moyen d'un tuyau fixe. Le branchement au moyen d'une manche a gaz de sécurité destinée a cet effet est également autorisé. Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible, par exemple dans une armoire de cuisine place à proximité.

Attention:

Un tuyau de sécurité en métal ne doit pas être coupé, ni entre en contact avec des éléments mobiles du meuble de cuisine.
Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

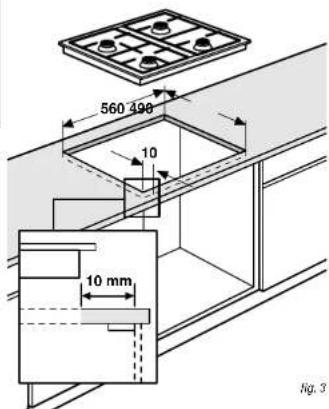

Encastrement

1. Pratiquer la découvert dans le plan de travail.
   Veiller à laisser suffisamment d'espace sur le(s) cotoi(s) et à l'arrête.

Fig. 3

Attention:

Les dimensions de decoupe a I'avant de 10 mm sont mesurées a partir du centre de l'armoire (armoire avant sans porte).
2. Menager un evidement dans la paroi latere de I'elément pour la conduite de gaz.
3. Insérer la table de cuisson dans la découpe.
4. Fixer la table de cuisson.

fig.4

1. La raccorder au gaz. Contréler une fuite éventuelle du gaz avec de l'eau savonnouse (voir "Raccordement du gaz").
2. Effectuer le branchement electrique (voir "Branchement electrique").
3. Verifier le bon fonctionnement de l'appareil.

L'encastrement combiné à un four à encastrer se trouve décrit dans la consigne d'installation du fou.

Attention:
La partie inférieure de plaque de cuisson à encastrer chauffe. Veiliez à ne pasmettre d'objets en plastique ou risquant de prendre feu dans le tiroir qui se trouve eventuellément sous l'appareil.

Spécifications techniques (aussi voir table au couverture)

Type de plaque de cuisson HG40..G HG40..K HG60..G HG60..K
Alimentation électrique:
Cordon de branchement à 3 conducteurs
Branchement AC 230 V - 50Hz - 0,6 VA
Allumage électrique intégré dans les boutons
Gaz:
Raccordement G3/8"
Dimensions de l'appareil:
580x67x510 mm (lxhxp)
580x45x510 mm (lxhxp)
Dimensions du renforcement:
560x490 mm (lxp)
