HG4011KA25NL - Kochfeld Atag - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Gaskochfeld
Marke	Atag
Modell	HG4011KA25NL
Abmessungen (B x H x T)	580 x 67 x 510 mm
Ausschnittmaße (B x T)	560 x 490 mm
Geschätztes Gewicht	Ca. 8 kg
Stromversorgung	230 V - 50 Hz - 0,6 VA
Gasanschluss	G3/8" (ISO 7/1-RC 3/8)
Gasart	Erdgas oder Butan/Propan (gemäß Typenschild)
Anzahl der Brenner	4
Schnellbrenner 1	Empfohlener Topfdurchmesser: mindestens 24 cm
Schnellbrenner 2	Empfohlener Topfdurchmesser: mindestens 24 cm
Halb-Schnellbrenner	Empfohlener Topfdurchmesser: mindestens 20 cm
Hilfsbrenner	Empfohlener Topfdurchmesser: mindestens 14 cm
Zündung	Elektrisch in die Knöpfe integriert
Sicherheit	Automatische Abschaltung? Nicht angegeben; Vorsichtsmaßnahmen: Kinder nicht unbeaufsichtigt lassen, Raum nicht heizen
Regelmäßige Pflege	Reinigung mit Seifenwasser oder Spülmittel; Scheuermittel vermeiden
Materialien	Tropfplatte aus Emaille oder Edelstahl; emaillierte Töpfer
Installation	Durch einen zugelassenen Gasfachmann; erfordert ausreichende Belüftung
Garantie	Deckt keine ästhetischen Schäden (verbrannte Emaille, Kratzer) und nicht ordnungsgemäße Installationen ab
Allgemeine Informationen	Konform mit der Richtlinie 89/336/EWG (elektromagnetische Verträglichkeit)

Häufig gestellte Fragen - HG4011KA25NL Atag

Wie zünde ich einen Brenner an?

Zum Anzünden drücken Sie den Drehknopf des Brenners und drehen Sie ihn nach links bis zur Funken-Position. Der Brenner zündet. Falls dies nicht funktioniert, überprüfen Sie, ob die Kappe richtig positioniert ist.

Welche Gasart verwenden?

Gasart und Druck sind auf dem Typenschild des Geräts angegeben. Der Anschluss erfolgt über G3/8. Überprüfen Sie vor der Installation die Konformität.

Welche Ausschnittmaße sind für den Einbau erforderlich?

Die Ausschnittmaße betragen 560 x 490 mm (B x T). Lassen Sie ausreichend Platz an den Seiten und hinten für die Belüftung.

Wie reinige ich das Kochfeld?

Verwenden Sie Wasser mit Spülmittel oder einen Universalreiniger. Für hartnäckige Flecken auf der Emaille verwenden Sie einen flüssigen Scheuermittel oder einen synthetischen Schwamm. Vermeiden Sie Scheuerpulver und grüne Schwämme.

Kann ich Töpfe aus Aluminium oder Kunststoff verwenden?

Nein, es ist verboten, Aluminium- oder Kunststofftöpfe auf den Brennern zu verwenden. Verwenden Sie für Gas geeignete Töpfe.

Warum zündet mein Brenner nicht?

Überprüfen Sie zuerst, ob die Brennerkappe richtig sitzt. Stellen Sie sicher, dass die Stromversorgung (230 V) angeschlossen ist und das Gas geöffnet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Was tun, wenn die Emaille der Topfträger verbrennt?

Die Emaille der Träger kann nach längerem Gebrauch verbrennen. Dies ist ein unvermeidbares Phänomen und nicht von der Garantie abgedeckt. Reinigen Sie regelmäßig, um Ablagerungen zu begrenzen.

Kann das Gerät über einem Backofen installiert werden?

Ja, eine Kombination mit einem Einbaubackofen ist möglich, aber befolgen Sie die spezifischen Installationsanweisungen des Backofens. Die Rückseite des Kochfelds darf nicht mit beweglichen Teilen in Kontakt kommen.

Welche Topfdurchmesser werden empfohlen?

Für den Schnellbrenner: mindestens 24 cm; halb-schnell: mindestens 20 cm; Hilfsbrenner: mindestens 14 cm. Die Verwendung eines Deckels spart bis zu 50% Energie.

Wie pflege ich Edelstahl?

Verwenden Sie ein Spezialmittel für Edelstahl und reinigen Sie in Strukturrichtung, um Glanzstellen zu vermeiden. Vermeiden Sie scheuernde Schwämme, die Kratzer verursachen. Nach der Reinigung mit einem Pflegemittel abschließen.

BEDIENUNGSANLEITUNG HG4011KA25NL Atag

Deutschseite 24 DE CH AT LU

Dusendurchmesser und Belastung gemessen auf Ho

		G25 - 25 mbar I 2L		G20 - 20 mbar I2H I2E I2E+ I2ELL		G25 - 20 mbar I2ELL
1x	Sudder brander Slimmer burner Brûleur auxiliair Hilfsbrenner	0,67-0,85 mm	0,90 kW	0,67-0,85 mm	0,95 kW	0,67-0,85 mm	0,80 kW
1x	Normaal brander Semi-rapid burner Brûleur semi-rapidne Normalbrenner	1,00-1,25 mm	2,00 kW	1,00-1,25 mm	2,20 kW	1,00-1,25 mm	1,80 kW
2x	Sterk brander Rapid burner Brûleur rapide Starkbrenner	1,30 mm	2,90 kW	1,30 mm	3,20 kW	1,30 mm	2,60 kW
Belasting totaal Total heat input Capacité total Belastung total		8,70 kW		9.55 kW		7,80 kW

		G30 - 30 mbar I3B/P I3+		G30 - 50 mbar I3B/P I3+
1x	Sudder brander Simmer burner Brûleur auxillair Hilfsbrenner	0,45 mm	0,80 kW	0,42 mm	0,90 kW
1x	Normal brander Semi-rapid burner Brûleur semi-rapid Normalbrenner	0,65 mm	1,70 kW	0,62 mm	2,00 kW
2x	Sterk brander Rapid burner Brûleur rapide Starkbrenner	0,80 mm	2,80 kW	0,75 mm	3,20 kW
	Belasting totaal Total heat input Capacité total Belastung total	8,10 kW		9,30 kW
	Verbruik Consumption Consummation Verbrauch	584 g/h		670 g/h

Introductie

HG40.K/HG40.G
In Kombination mit Einbauofen Mit Bedienungsblende

HG60.K/HG60.G

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Mglichkeiten informiert, die ces geser Italien bienen.
Sie konnen sich uber Sicherheit und Pflege des Gerates informieren.Außer dem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältigen eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Viel Spaß beim Kochen!

Inhalt

Gerätebeschreibung 25
Sicherheit 26-27 Vor dem ersten Gebrauch 26 Worauf Sie achtien mnen 27
Bedienung 27
Anzunden. 27
Anwendung 28
Topfe 28
Beseitigung von Verpackung und Gerat 28
Pflege 28
Reinigung 28
Installation 29
Einbauen 30
Technische Daten 31

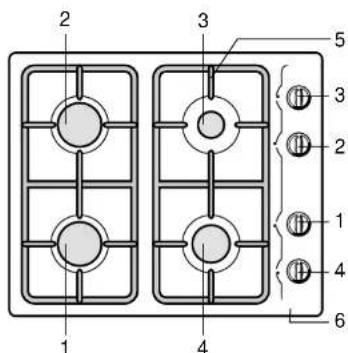

Gerätebeschreibung HG40..K/ HG40..G

1-Bedierungsknopf for Starkbrenner 1
2-Bedierungsknopf fur Starkbrenner 2
3-Bedienungsknopt fur Hilfsbrenner 3
4-Bedierungsknopf fur Normalbrenner 4
5-emaillerte Rippenplatte als Trageflache fur Topfe
6-Kochmulde emailliert oder aus Edelstahl

Erklärung der Symbole:

0 zu
groBe Flamme
kleine Flamme
* elektrische Zündung

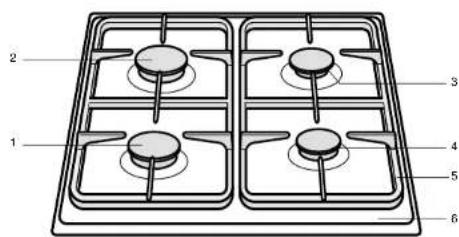

Gerätebeschreibung HG60.K/HG60.G

1-Bedierungsknopf for Starkbrenner 1
2-Bedienungsknopf fur Starkbrenner 2
3-Bedienungsknopf fur Hilfsbrenner 3
4-Bedierungsknopf for Normalbrenner 4
5 - emaiierte Rippenplatte als Trageflache fur Töpfe
6-Kochmulde emailliert oder aus Edelstahl

Das Gerät erftelt die in der EG-Richtlinie 99/336/EEG

genannien Vorschriften über elektronometische

Kompatabilität.

Vor dem ersten Gebrauch

Dieses Gerat darf nur von einem qualifizierten Gasinstallateur angeschlossen werden.
Benutzen Sie das Gerät nur, wenn es vorschrittsmäßige eingebaut ist. Bei einem falsch installierten Gerät entfällt der Garantieanspruch.
Bei Reparatur oder Reinigung muß der Herd vom Strom oder Gas abgespert werden. Ziehen Sie den Stecker aus der Steckdose oder im Zahllerkasten auf Null schalten (Gaskochmulde mit elektrischer Zündung). Den Gashahn der Gasleitung zudrehen.
- Dieses Kochgerät ist für die Benutzung im Haushalt entworfen. Verwenden Sie es nur zur Bereitung von Mahlzeiten.
Während des Kochens und Bratens erhitzt sich die Kochplatte. Vorsicht wenn Kinder in der Nähe sind.
Fette und Ole sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung.
Benutzen Sie das Gerät nicht zum Beheizen der Küche. Dabei wurde sich Feuchtigkeit im Raum bilden.
Bei der Benutzung des Gas-Kochgerats entstehen Wärme und Feuchtigkeit im Einbauplatz des Gerats. Achten Sie auf ausreichende Belüfung des Platz; halten Sie natürliche Ventilationslocher offen. Bei langem Gebrauch der Kochmulde kan

zusätzliche Belüfung erforderlich werden,
z.B. ein Offenes Fenster.
Die Brenner dürfen nicht ohne Töppe benutzt werden. Keine Aluminium- oder Kunststoffbehälter auf einen Brenner legen.
Seien Sie vorsichtig mit Zuteilungen von elektrischen Geräten, beispelsweise von einem Mixer. Sie dürfen nicht auf heiße Bronner geraten.
Die Unterseite des Einbaukochfeldes wird hei. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerat vorhandene Schublade zu liegen.
- Überprüfen Sie vor der Installation des Gerätes, ob die Gasart und der Gasdruck der Gasquelle mit den Angaben auf dem Typenschild übereinstimmen.

Worauf Sie achtenden mussen

Sofort reinigen

Übergekochtte Essensrechte sofort beseitigen, insbesondere Rotkohl, Apfelmus und Rhabarber. Wenn diese lange auf Email oder Rostfreiheit einwirken, kan des Verfährbungen zur Folge haben.

Einbrennen Email

Die Rippenplatte wird durch die Flammen stark erhitzt, wodurch nach einiger Zeit das Email einbrennen kann. Das ist nicht zu vermeiden und fällt darum nicht unter die Garantie.

Brenner

Kontrollieren Sie regelmäßig ob die Brennerdeckel noch gut auf den Brennkörpmen liegen; eine falsche Lage kann schlechte Zündung, ungünstige Verbrennung oder Schäden an den Brennern zur Folge haben.

Anzündung

HG40..G/HG60..G

Den Bedienungsknop eindrucken und nach links drehen und mit einem Streichholz das Gas anzünden. Die Flamme kann stufen los eingestellt werden, von groß nach Klein.

HG40..K

Drücken Sie auf den Knopf und dren Sie nach links auf den Stand Die Funken springen dann uber und entflammen der Brenner. Sollte das nach wiederholtem Versuch nicht gelingen, prufen Sie dann, ob der Brennerdeckel richtig aufliegt.

HG60..K

Drehen sie den Bedienungsknopf auf die gewünschte Stellung, zwischen Groß- und Kleinstellung. Drücken Sie den Bedienungsknopf. Der Brenner zündet.

Topfe

Empfohlene Diameter der Topboden:

Starkbrenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Normalbrenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hilfsbrenner mindestens 14 cm.

Falsch:

Zuviel Hitze entweicht

am Topf entlang.

Abb. 1

Gut:

Die Hitze verteil sich

gleichmäßig über den

Topboden.

Tip:

Beim Kochen den Deckel auf dem Topf halten

und Sie sparen bis zu 50% Energiee

Töfe halten better Wärme auf.

Beseitigung von Verpackung und Gerät

Die Verpackung des Geräts ist recyclbar. Als Verpackungsmaterial werden gebraucht:

-Karton;
Polyethylenfolie (PE);
FCKW-freies Polystyrol (PS-Hartschaum)

These Materialien sind auf umweltgerechte und den jeweiligen communitalen Vorschriften entsprechende Weise zu��itecten.

Die Gemeinde kann Sie auch über die

umweltgerechte Beseitigung on ausrangierten

Haushaltsgeräten beraten.

Reinigung

Das Gerat tTAGlich mit einer Losing von

Spulmittel oder Allesreiniger reinigen.

Nicht zu naß behandeln, um Eindringen von

Feuchtigkeit in die Brenner oder

Ventilationslocher zu vermeiden.

Hartnackige Flecken auf Email mit flüssigem

Scheuerpulver oder Scheuerschwamm aus Kunststoff entfern.

Verwenden Sie unter keinen Umständen

Scheuerpulver, aggressive Reinigungs

mittel oder grüne Scheuerschwämmchen.

Hartnackige Flecken auf Edelstahl mit einem

Edelstahl-Spezialeiniger entfern. Stets in

Edelstahlstrukturrichtung polieren. Damit

werden Glanzflecke vermieden. Wenn sich

Flecken nicht entfern den lassen, ist das

Kochfeld mit HG-Backofen- & Grillreiniger zu

reinigen. Behandeln Sie stets die ganze

Mulde, um Farbunterschiede zu vermeiden.

Stets mit einem Glanz-/Pflegemittel für

Edelstahl behandeln.

Reinigungsschwämme enthalten

Scheuermittel, die auf Edelstahl Kratzer

verursachen. Der Edelstahl ist mit einer

Struktur versehen. Beim Scheuern oder

Polieren entstehen auf der Oberfläche

(glänzende) Flecken. Diese Beschädigungen

fallen nicht unter die Garantieleistungen.

Achtung:

HeiBe Brenneraufsätze nie in kaltes Wasser

tauchen. Durch die starke Abkuhlung kann das

Email beschadigt werden.

Installation

Algemeines

Dieses Gerat darf nur von einem qualifizierten

Gasinstallatuer angeschllossen werden.

Achtung:

Dieses Gerat wird nicht an einen Rauchgas

Abzugsschacht angeschlüssen. Achten Sie

also auf ausreichende Entlüfung

Stromversorgung (nur für Geräte mit

elektrischer Zündung)

230V-50Hz

Der elektrische Anschluß muß den

nationalen undCOMMUNALEN VORSCHRIFTEN

entspruchen.

• Steckdose und Stecker müssen immer gut

zuganglich sein.

• Wenn Sie einen festen Anschluß anbringen

möchten, sorgen Sieitte dafur, daß in der

Zuführungsleistung ein empilplarer Schalter

mit einem Kontaktabstand von mindestens.

3 mm angebracht wird.

Gasanschlu RC 3/8" (ISO 7/1-RC 3/8)

Der Gasanschlu mu den nationalen und

kommunalen Vorschriften entsprechen.

Thesebesagenu.a. da3

-ausschlieBlich zugelassene Materialien

verwendet werden dürfen;

• hinter einem Einbaubackofen und unter

einemKochfelddarnureinMetallschlauch

verwendet werden.

Achtung:

Gasart und Land, wofür sich das Gerät eignet.

sind auf dem Typenschild angegeben.

Wir empfehlen, das Kochgerät mit einer

festen Leitung anzuschlieBen. Erlaubt ist

jedoch auch der Anschlu mit einem

speziell hierfür bestimmen Sicherheits

schlauch. Auf jeder Fall muß fur das Gerat

der Gashahn an einer gut erreichbaren

Stelle angebracht werden, z.B. in einem

Kuchenschrank neben dem Herd.

Achtung:

Ein Metall-Sicherheitsschlauch darauf nicht

geknigt werden und auch nicht mit

beweglichen Teilen des Kuchenmöbelis in

Vor dem ersten Gebrauch mit einer

Seifenlauge kontrollieren, ob die

Anschlusse gasdicht sind.

Einbauen

1. Aussparung in die Anrichte sagen.
   Seitlich und an der Rückseite für ausreichen den Spielraum sorgen.

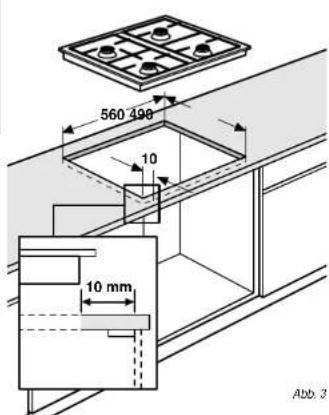

Abb.3

Achtung:

Das Sägermaß springt an der Vorderseite 10 mm vom Schrankkörper ein (also die Vorderseite des Schrankes ohne Türl).
2. Aussparung in der Seitenwand des Kuchenschranks zum Durchführung der Gasleitung aussagen.
3. Lassen Sie die Kochmulde in die Aussparung ein.
4. Befestigen Sie die Kochmulde.

Abb. 4

1. Stellen Sie den Gasanschluß her. Kontrollieren Sie die Anschüsse mit Seifenwasser auf Gasdichtheit (siehe 'Gasanschluß').
2. Stellen Sie den elektrischen Anschluß her (siehe 'Elektrischer Anschluß').
3. Kontrollieren Sie, ob das Gerät Funktioniert.

Der Einbau in Kombination mit einem Einbau-Backofen ist in den Installationsanweisungen des Backofens beschrieben.

Achtung :

Die Unterseite des Einbaukochfeldes wird hei. Achten Sie darauf, keine brennbaren oder Kunststoff-Gegenstände in die eventuell unter dem Gerat vorhandene Schublade zu legen.

Technische Daten (siehe auch Tabelle auf Umschlag)

Kochplattentyp HG40..G HG40..K HG60..G HG60..K
Elektrizität:
Dreifachschnur
Stromvorsorgung AC 230 V - 50 Hz - 0,6 VA
in den Bedienungsknopfen integrierte elektrische Zündung
Gas:
Anschluß G3/8"
Abmessung des Geräts:
580x67x510 BxHxT in mm
580x45x510 BxHxT in mm
Abmessung der Nische:
560x490 BxT in mm
