BEDIENUNGSANLEITUNG PBH 1500 F6 PARKSIDE

4. Verwendung und Behandlung desElektrowerkzeugs ......................................4

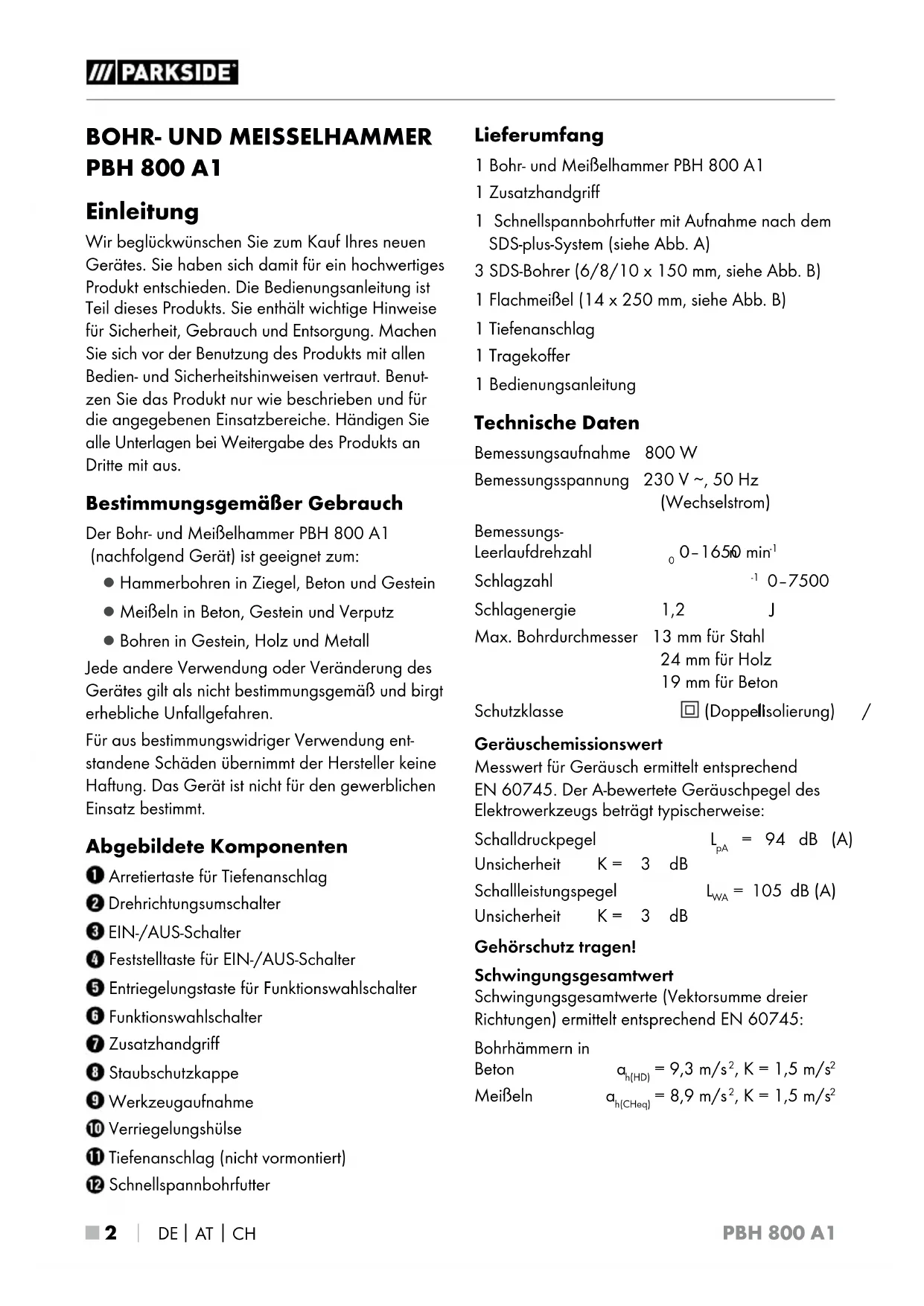

PBH 800 A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benut- zen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Der Bohr- und Meißelhammer PBH 800 A1 (nachfolgend Gerät) ist geeignet zum: ▯ Hammerbohren in Ziegel, Beton und Gestein ▯ Meißeln in Beton, Gestein und Verputz ▯ Bohren in Gestein, Holz und Metall Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung ent- standene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Abgebildete Komponenten Arretiertaste für Tiefenanschlag Drehrichtungsumschalter EIN-/AUS-Schalter Feststelltaste für EIN-/AUS-Schalter Entriegelungstaste für Funktionswahlschalter Funktionswahlschalter Zusatzhandgriff Staubschutzkappe Werkzeugaufnahme Verriegelungshülse Tiefenanschlag (nicht vormontiert) Schnellspannbohrfutter Lieferumfang 1 Bohr- und Meißelhammer PBH 800 A1 1 Zusatzhandgriff 1 Schnellspannbohrfutter mit Aufnahme nach dem SDS-plus-System (siehe Abb. A) 3 SDS-Bohrer (6/8/10 x 150 mm, siehe Abb. B) 1 Flachmeißel (14 x 250 mm, siehe Abb. B) 1 Tiefenanschlag 1 Tragekoffer 1 Bedienungsanleitung Technische Daten Bemessungsaufnahme 800 W Bemessungsspannung 230 V ∼, 50 Hz (Wechselstrom) Bemessungs- Leerlaufdrehzahl n

Schlagzahl 0–7500 min

Schlagenergie 1,2 J Max. Bohrdurchmesser 13 mm für Stahl 24 mm für Holz 19 mm für Beton Schutzklasse II / (Doppelisolierung) Geräuschemissionswert Messwert für Geräusch ermittelt entsprechend EN60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel L

= 94 dB (A) Unsicherheit K = 3 dB Schallleistungspegel L

= 105 dB (A) Unsicherheit K = 3 dB Gehörschutz tragen! Schwingungsgesamtwert Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN60745: Bohrhämmern in Beton a h(HD) = 9,3 m/s

 3 ■ HINWEIS ► Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungs- emissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. WARNUNG! ► Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in die- sen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unter- schätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werk- zeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.PBH 800 A1 ■ 4 

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungs- kabel, die auch für den Außenbereich geeig- net sind. Die Anwendung eines für den Außen- bereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Da- durch können Sie das Elektrowerkzeug in uner- warteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

desElektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elekt- rowerkzeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im ange- gebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro- werkzeuge sind gefährlich, wenn sie von uner- fahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwand- frei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Ein- satz des Gerätes reparieren. Viele Unfälle ha- ben ihre Ursache in schlecht gewarteten Elektro- werkzeugen.PBH 800 A1

 5 ■ f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhal- ten bleibt. Gerätespezifische Sicherheits- hinweise für Bohrhämmer ■ Tragen Sie Gehörschutz. Die Ein- wirkung von Lärm kann Gehörverlust bewirken. ■ Benutzen Sie mit dem Gerät gelieferten Zu- satzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen. ■ Halten Sie das Gerät an den isolierten Griff- flächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Strom- leitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie eine Staubschutzmaske. WARNUNG! GIFTIGE STÄUBE! ► Das Bearbeiten von schädlichen/giftigen Stäuben stellt eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. ■ ACHTUNG LEITUNGEN! GEFAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschrifts- mäßig bedienen, bleiben immer Restrisiken be- stehen. Folgende Gefahren können im Zusammen- hang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird. WARNUNG! ► Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird. Originalzubehör/-zusatzgeräte ■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.PBH 800 A1 ■ 6 

Inbetriebnahme Zusatzhandgriff HINWEIS

Aus Sicherheitsgründen dürfen Sie dieses Gerät nur mit montiertem Zusatzhandgriff verwenden. ♦ Die Greifposition des Zusatzhandgriffes kann verändert werden. Drehen Sie den Zusatzhandgriff im Uhr zeigersinn und ziehen Sie den Zusatzhand- griff etwas vom Gerät ab. ♦ Schwenken Sie den Zusatzhandgriff in die gewünschte Position. ♦ Die Rasterstellungen am Zusatzhandgriff müssen nun über die beiden Sicherungsstifte am Spindelhals des Gerätes geschoben werden. ♦ Danach drehen Sie den Zusatzhandgriff wieder entgegen dem Uhrzeigersinn fest. HINWEIS ► Bringen Sie je nach Arbeitsposition den Zusatzhandgriff in die verschiedenen Rasterstellungen. Lösen und verschließen Sie hierfür den Zusatzhandgriff wie zuvor beschrieben. Tiefenanschlag ♦ Drücken Sie die Arretiertaste für den Tiefen- anschlag nach unten und halten Sie sie gedrückt. ♦ Setzen Sie den Tiefenanschlag in den Zusatzhandgriff ein. ♦ Achten Sie darauf, dass die Zahnung am Tiefenanschlag nach unten zeigt. ♦ Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe entspricht. ♦ Lassen Sie die Arretiertaste für den Tiefen- anschlag los, um den Tiefenschlag

arretieren. Werkzeuge einsetzen/entnehmen WARNUNG! ► Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker. Werkzeug einsetzen ♦ Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugaufnahme leicht mit Maschinen- fett ein. ♦ Setzen Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird.. ♦ Überprüfen Sie durch Ziehen des Werkzeugs die einwandfreie Verriegelung. Das Werkzeug hat systembedingt ein radiales Spiel. Werkzeug entnehmen ♦ Ziehen Sie zum Entnehmen des Werkzeugs die Verriegelungshülse nach hinten. Schnellspannbohrfutter für Rundschaftbohrer WARNUNG!

Benutzen Sie das Schnellspannboh- rfutter nicht im Hammerbohr- oder Meißelbetrieb! ♦ Stellen Sie den Funktionswahlschalter auf das Bohrersymbol

Schnellspannbohrfutter für Rundschaftbohrer einsetzen ♦ Setzen Sie das Schnellspannbohrfutter drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird. ♦ Überprüfen Sie durch Ziehen des Werkzeugs die einwandfreie Verriegelung. Schnellspannbohrfutter für Rundschaftbohrer entnehmen ♦ Ziehen Sie zum Entnehmen des Schnellspann- bohrfutters die Verriegelungshülse nach hinten und entnehmen Sie das Schnellspann- bohrfutter .PBH 800 A1

 7 ■ Bedienung Betriebsart wählen Funktionswahlschalter ♦ Drücken und halten Sie die Entriegelungstaste des Funktionswahlschalters . Drehen Sie denFunktionswahlschalter so, dass die ge- wünschte Symbolik an der Pfeil-Markierung einrastet: Funktion Symbol Bohren/Schrauben Hammerbohren Meißeln Meißelposition-Verstellung Meißelposition verstellen Sie können mit dieser Funktion das Werkzeug für den Meißelvorgang in die erforderliche Position drehen. ♦ Drehen Sie den Funktionswahlschalter

diePosition . ♦ Drehen Sie das Werkzeug in der Werkzeug- aufnahme in die erforderliche Position. ♦ Drehen Sie für den Meißelvorgang den Funktionswahlschalter in die Position . Ein- und ausschalten Gerät einschalten ♦ Drücken Sie den EIN-/AUS-Schalter

Gerät ausschalten ♦ Lassen Sie den EIN-/AUS-Schalter los. Dauerbetrieb einschalten ♦ Drücken Sie den EIN-/AUS-Schalter

Stellen Sie ihn im gedrückten Zustand mit der Feststelltaste für EIN-/AUS-Schalter fest. Dauerbetrieb ausschalten ♦ Drücken Sie den EIN-/AUS-Schalter und lassen Sie ihn wieder los. Drehzahl einstellen Der EIN- / AUS-Schalter verfügt über eine varia- ble Geschwindigkeitsregelung. Leichter Druck auf den EIN- / AUS-Schalter bewirkt eine niedrige Drehzahl. Mit zunehmenden Druck erhöht sich die Drehzahl. Drehrichtung umschalten ♦ Wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter nach rechts bzw. links durchdrücken. Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker. ■ Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. ■ Säubern Sie regelmäßig die Werkzeugauf- nahme : VORSICHT! VORSPANNUNG! ♦ Ziehen Sie dazu die Verriegelungshülse nach hinten und ziehen Sie die Staubschutz- kappe mit Hilfe eines Schraubendrehers von der Werkzeugauf nahme ab. WARNUNG! ► Wenn ein Ersatz der Anschlussleitung er- forderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z. B. Kohle- bürsten, Schalter) können Sie über unsere Callcenter bestellen.PBH 800 A1 ■ 8 

Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie die Verpackung umwelt- gerecht. Beachten Sie die Kennzeich- nung auf den verschiedenen Verpack- ungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungs ma- terialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtver- waltung. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwor- tung und wird getrennt gesammelt. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kauf- preis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Ge- rät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und re- parierte Teile. Eventuell schon beim Kauf vor- handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kos- tenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen wer- den können oder für Beschädigungen an zerbrech- lichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Be- dienungsanleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden.PBH 800 A1

 9 ■ Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie. Garantiezeit gilt nicht bei ■ normaler Abnutzung der Akkukapazität ■ gewerblichen Gebrauch des Produktes ■ Beschädigung oder Veränderung des Produktes durch den Kunden ■ Missachtung der Sicherheits- und Wartungs- vorschriften, Bedienungsfehler ■ Schäden durch Elementarereignisse Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hin- weisen: ■ Bitte halten Sie für alle Anfragen den Kassen- bon und die Artikelnummer (z.B.IAN123456) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Ty- penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoft- ware herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und kön- nen mittels der Eingabe der Artikelnummer (IAN) 337117_2001 Ihre Bedienungsanleitung öffnen. HINWEIS ► Bei Parkside und Florabest Werkzeugen senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewah- rungskoffer, Montagewerkzeuge, etc) ein. WARNUNG! ► Lassen Sie Ihre Geräte von der Service- stelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ► Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Service Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 337117_2001 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, norma- tiven Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006/42/EG) Elektromagnetische Verträglichkeit (2014/30/EU) RoHS Richtlinie (2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschrie- bene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektro- nikgeräten. Angewandte harmonisierte Normen EN 60745-1:2009+A11 EN 60745-2-6:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2019 EN 61000-3-3:2013+A1 EN 50581:2012 Typbezeichnung der Maschine: Bohr- und Meißelhammer PBH 800 A1 Herstellungsjahr: 06–2020 Seriennummer: IAN 337117_2001 Bochum, 30.06.2020 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.PBH 800 A1
