BEDIENUNGSANLEITUNG PSBM 750 A1 PARKSIDE

• Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 284796 Importeur Gelieve in acht te nemen dat het volgen- de adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzly-service.eu40 DE AT CH Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität ge- prüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschlie- ßen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Un- terlagen bei Weitergabe des Gerä- tes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist vorgesehen: - zum Schlagbohren in Beton, Mauerwerk oder Gestein, - zum Bohren in Holz, Metall oder Kunststoff, - zum Eindrehen und Lösen von Schrauben. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Inhalt Einleitung p. 40

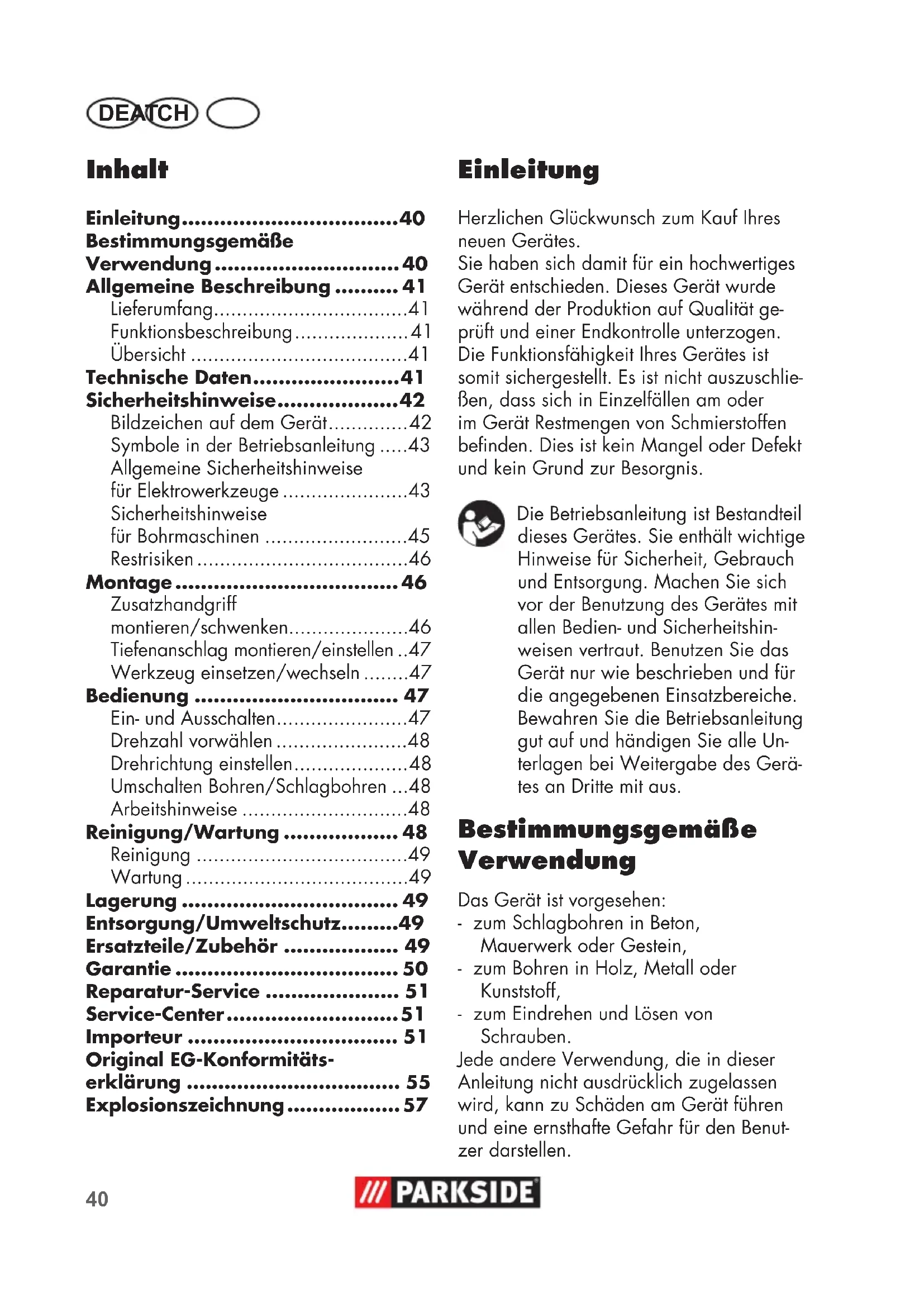

• Bestimmungsgemäße Verwendung p. 40
• Allgemeine Beschreibung p. 41
• Lieferumfang p. 41
• Funktionsbeschreibung p. 41
• Übersicht p. 41
• Technische Daten p. 41
• Sicherheitshinweise p. 42
• Bildzeichen auf dem Gerät p. 42
• Symbole in der Betriebsanleitung p. 43
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 43
• Sicherheitshinweise für Bohrmaschinen p. 45
• Restrisiken p. 46
• Montage p. 46
• Zusatzhandgriff montieren/schwenken p. 46
• Tiefenanschlag montieren/einstellen p. 47
• Werkzeug einsetzen/wechseln p. 47
• Bedienung p. 47
• Ein- und Ausschalten p. 47
• Drehzahl vorwählen p. 48
• Drehrichtung einstellen p. 48
• Umschalten Bohren/Schlagbohren p. 48
• Arbeitshinweise p. 48
• Reinigung/Wartung p. 48
• Reinigung p. 49
• Wartung p. 49
• Lagerung p. 49
• Entsorgung/Umweltschutz p. 49
• Ersatzteile/Zubehör p. 49
• Garantie p. 50
• Reparatur-Service p. 51
• Service-Center p. 51
• Importeur p. 51
• Original EG-Konformitäts- erklärung p. 55
• Explosionszeichnung ATDE CH Aus Sicherheitsgründen ist das Gerät nicht für Kinder und Jugendliche unter 16 Jahren bestimmt. Jugendliche über 16Jahre dür- fen das Gerät nur unter Aufsicht benutzen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Allgemeine Beschreibung Die Abbildungen nden Sie auf der vorderen und hinteren Ausklappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Schlagbohrmaschine - Zusatzhandgriff - Tiefenanschlag - Aufbewahrungskoffer - Betriebsanleitung Abgebildete Werkzeuge wie Bohrer und Schrauber sind nicht im Lieferumfang ent- halten. Funktionsbeschreibung Die Schlagbohrmaschine besitzt ein zwei- hülsiges Schnellspann-Bohrfutter für den einfachen Werkzeugwechsel. Die stufenlo- se Drehzahlsteuerung, der Arretierknopf für den Dauerlauf sowie der Rechts-/Linkslauf ermöglichen ein komfortables Arbeiten. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht 1 Umschalter Bohren/ Schlagbohren 2 Tiefenanschlag 3 Schieber zur Verstellung des Zusatzhandgriffes 4 Schnellspann-Bohrfutter 4a Hintere Hülse 4b Vordere Hülse 5 Zusatzhandgriff 6 Drehrichtungsschalter 7 Ein-/Ausschalter 8 Arretierknopf für Dauerlauf 9 Handgriff 10 Netzkabel 11 Lüftungsöffnungen 12 Drehzahleinstellring 13 Aufbewahrungskoffer Technische Daten Schlagbohrmaschine p. 5741
• PSBM 750 A1 Nenneingangs- spannung U V~, 50 Hz Leerlaufdrehzahl n p. 230

Leistungsaufnahme (Anschlussleistung) P .................... 750 W Schlagzahl .................. max. 48000 min

= 3 dB Schallleistungspegel

Lärm- und Vibrationswerte wurden ent- sprechend den in der Original EG-Konfor- mitätserklärung genannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der an- gegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemis- sionswert kann sich während der tatsächlichen Benutzung des Elekt- rowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnah- men zur Verringerung der Vibrati- onsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle An- teile des Betriebszyklus zu berück- sichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abge- schaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Beim Gebrauch der Maschine sind die Si- cherheitshinweise zu beachten. Bildzeichen auf dem Gerät Betriebsanleitung lesen. Tragen Sie einen Gehörschutz. Tragen Sie einen Augenschutz. Tragen Sie einen Atemschutz. Tragen Sie Schutzhandschuhe. Ziehen Sie sofort den Netzstecker, wenn das Netzkabel beschädigt, verwickelt oder durchtrennt wurde. Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Elektrogeräte gehören nicht in den Hausmüll. Schutzklasse II (Doppelisolierung) Rechtslauf Linkslauf Schlagbohren Bohren und Schrauben Drehzahleinstellung43 ATDE CH ordnung oder unbeleuchtete Arbeitsbe- reiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektro- werkzeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut- zung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit:

• Der Anschlussstecker des Elek- trowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek- trowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar- Symbole in der Betriebsanleitung Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonenschäden durch elektri- schen Schlag. Gebotszeichen mit Angaben zur Verhütung von Schäden. Netzstecker ziehen. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheitshin- weise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshin- weisen verwendete Begriff „Elektrowerk- zeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Un-44 DE AT CH fen Kanten oder sich bewegen- den Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerk- zeug im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Ver- längerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektro- werkzeuges in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Fehlerstrom- schutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vor- gerichtete Anschlussleitung ersetzt werden, die über die Kunden- dienstorganisation erhältlich ist. Sicherheit von Personen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und ge- hen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unter Einuss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen per- sönlicher Schutzausrüstung, wie Staub- maske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeab- sichtigte Inbetriebnahme. Ver- gewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung an- schließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschal- ten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen bes- ser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haa- re, Kleidung und Handschuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden.

• Wenn Staubabsaug- und -auf- fangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlos- sen sind und richtig verwendet werden. Verwendung einer Staub- absaugung kann Gefährdungen durch Staub verringern.45 ATDE CH Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges.

• Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele- sen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun- gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für ande- re als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen

• Tragen Sie einen Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie mit dem Gerät ge- lieferte Zusatzhandgriffe. Der Ver- lust der Kontrolle kann zu Verletzungen führen.

• Halten Sie das Gerät an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eige- ne Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.46 DE AT CH

• Verwenden Sie geeignete Such- geräte, um verborgene Versor- gungsleitungen aufzuspüren oder fragen Sie die örtliche Versor- gungsgesellschaft. Kontakt mit Elekt- roleitungen kann zu elektrischem Schlag und Feuer, Kontakt mit einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädi- gung und elektrischem Schlag führen.

• Halten Sie die Hände von rotie- renden Teilen fern. Warten Sie, bis das Elektrowerkzeug zum Still- stand gekommen ist, bevor Sie es ablegen. Es besteht Verletzungsgefahr.

• Vermeiden Sie eine Berührung des Werkzeugeinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung. Die Teile können noch heiß sein und Brandver- letzungen verursachen.

• Schalten Sie das Elektrowerk- zeug sofort aus, wenn der Werk- zeugeinsatz wegen Überlastung oder Verkantung des Werkstü- ckes blockiert. Der Verlust der Kont- rolle kann zu Verletzungen führen.

• Sichern Sie bewegliche Werk- stücke mit Spannvorrichtungen. Ein in der Hand gehaltenes Werkstück kann wegrutschen und Ihre Sicherheit gefährden.

• Schließen Sie das Gerät an eine Steck- dose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfeh- lerstrom von nicht mehr als 30 mA an. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Rest- risiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten: a) Verletzungen durch bewegliche Teile; b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird; c) Lungenschäden, falls kein geeigneter Atemschutz getragen wird; d) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsge- mäß geführt und gewartet wird. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umstän- den aktive oder passive medizini- sche Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizi- nischen Implantats zu konsultieren, bevor die Maschine bedient wird. Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Gefahr durch elektrischen Schlag. Zusatzhandgriff montieren/ schwenken Verwenden Sie das Gerät nicht ohne Zusatzhandgriff. Er gibt Ihnen zusätzlichen Halt und vermindert die Ver- letzungsgefahr.

1. Drehen Sie das Griffstück des

Zusatzhandgriffs (5) gegen den Uhrzeigersinn zum Lockern der Schlaufe.47 ATDE CH

2. Schieben Sie den Zusatzhand-

griff (5) über das Schnellspann- Bohrfutter (4) auf das Gerät auf.

3. Schwenken Sie den Zusatzhand-

griff (5) in die gewünschte Ar- beitsposition (siehe kleines Bild).

4. Drehen Sie das Griffstück des

Zusatzhandgriffs (5) wieder fest. Der Zusatzhandgriff ist für Rechts- und Linkshänder geeignet. Tiefenanschlag montieren/ einstellen Mit dem Tiefenanschlag können Sie Bohrlö- cher genau auf eine bestimmte Bohrtiefex bohren.

1. Schieben Sie den Schieber

(3) am Zusatzhandgriff (5) in Pfeilrichtung und halten Sie ihn gedrückt.

2. Setzen Sie den Tiefenanschlag

(2) in den Zusatzhandgriff (5) ein. Achten Sie darauf, dass die Riffelung des Tiefenanschlages (2) in die Riffelung des Zusatz- handgriffes (5) greift.

3. Platzieren Sie die Spitze des

Tiefenanschlags (2) um die ge- wünschte Bohrtiefex hinter der Spitze des Bohrers.

4. Lassen Sie den Schieber (3) los.

Der Tiefenanschlag (2) ist jetzt arretiert.

5. Bohren Sie das Loch, bis

der Tiefenanschlag (2) das Werkstück berührt. Werkzeug einsetzen/wechseln

1. Drehen Sie das Schnellspann-

Bohrfutter (4) so weit auf (RELEASE), dass das Werkzeug eingesetzt werden kann. Dazu halten Sie die hintere Hülse (4a) des Schnellspann-Bohrfutters (4) fest und drehen Sie die vordere Hülse (4b) gegen den Uhrzeigersinn.

2. Schieben Sie das Werkzeug so-

weit wie möglich in das Schnell- spann-Bohrfutter (4) ein.

3. Drehen Sie das Schnellspann-

Bohrfutter (4) zu (GRIP), um das Werkzeug fest zu klemmen. Dazu halten Sie die hintere Hülse (4a) des Schnellspann- Bohrfutters (4) fest und drehen Sie die vordere Hülse (4b) im Uhrzeigersinn.

4. Um das Werkzeug wieder zu

entfernen, drehen Sie das Schnell- spann-Bohrfutter (4) auf und zie- hen Sie das Werkzeug heraus. Verwenden Sie bei Einsatz von Schrauberbits stets einen Universalbithalter. Bedienung Verwenden Sie das Gerät nicht ohne Zusatzhandgriff. Er gibt Ihnen zusätzlichen Halt und ver mindert die Verletzungsgefahr. Beachten Sie den Lärmschutz und örtliche Vorschriften. Ein- und Ausschalten

1. Schließen Sie das Gerät an die

Netzspannung an. Achten Sie darauf, dass die Netzspannung mit dem Typen- schild am Gerät übereinstimmt.48 DE AT CH

2. Einschalten: Drücken Sie den

Ein-/Ausschalter (7).

3. Mit dem Ein-/Ausschalter (7)

können Sie die Drehzahl stufen- los regulieren. Leichter Druck: niedrige Drehzahl Größerer Druck: höhere Drehzahl.

4. Dauerbetrieb: Drücken Sie den

Arretierknopf (8). Der Ein-/Aus- schalter (7) ist arretiert.

5. Ausschalten: Lassen Sie den

Ein-/Ausschalter (7) los. Bei Dauerbetrieb drücken Sie kurz den Ein-/Ausschalter (7). Drehzahl vorwählen Sie können die maximale Drehzahl am Drehzahleinstellring vorwählen.

1. Warten Sie den Stillstand des

2. Stellen Sie die gewünschte

Drehzahl am Drehzahl- einstellring (12) ein. Drehrichtung einstellen Mit dem Drehrichtungsschalter können Sie die Drehrichtung des Gerätes ändern.

1. Warten Sie den Stillstand des

Drehrichtungsschalter (6) in die gewünschte Position: Rechtslauf: zum Bohren und Eindrehen von Schrauben. Linkslauf: zum Lösen von Schrauben. Umschalten Bohren/ Schlagbohren

1. Warten Sie den Stillstand des Ge-

2. Bohren und Schrauben:

Stellen Sie den Umschalter (1) auf das Symbol „Bohren“.

3. Schlagbohren: Stellen Sie

den Umschalter (1) auf das Symbol „Schlagbohren“. Arbeitshinweise

• Verwenden Sie immer das passende Werkzeug.

• Schalten Sie das Gerät sofort aus, falls sich das Werkzeug verklemmen sollte. Stellen Sie die Drehrichtung auf Links- lauf um und drehen Sie das verklemmte Werkzeug vorsichtig heraus.

• Benutzen Sie keine stumpfen oder beschä- digten Werkzeuge und Zubehörteile. Reinigung/Wartung Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden. Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Strom- schlages oder Verletzungsgefahr durch bewegliche Teile. Führen Sie folgende Wartungs- und Reinigungs- arbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.49 ATDE CH Reinigung Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt wer- den. Es besteht die Gefahr eines Stromschlages. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädi- gen.

• Halten Sie Lüftungsöffnungen

11), Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Wartung Das Gerät ist wartungsfrei. Lagerung Reinigen Sie das Gerät vor der Aufbewah- rung. Bewahren Sie das Gerät im mitge- lieferten Aufbewahrungskoffer (13) trocken und außerhalb der Reich- weite von Kindern auf. Entsorgung/Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll. Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 51). Halten Sie die unten genannten Bestellnummern bereit. Position Position Bezeichnung Bestell-Nr. Betriebs- Explosions- anleitung zeichnung 5 24-30 Zusatzhandgriff 91103366 2 36 Tiefenanschlag 9110336750 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Ab- nutzung ausgesetzt sind und daher als Ver- schleißteile angesehen werden können (z.B. Schnellspann-Bohrfutter und Kohlebürsten) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN284796) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte51 ATDE CH Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Service-Center

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 284796 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim www.grizzly-service.eu52

Original EG-Konformitätserklärung Hiermit bestätigen wir, dass die Schlagbohrmaschine Baureihe PSBM 750 A1 Seriennummer 201708000001 - 201708311152 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60745-1:2009/A11:2010 • EN 60745-2-1:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank (Dokumentationsbevollmächtigter) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefähr- licher Stoffe in Elektro- und Elektronikgeräten.5657 Eksplosionstegning • Vue éclatée Explosietekening • Explosionszeichnung informativ, informatif, informatief 2017-07-19_rev02_sh PSBM 750 A17

Stockstädter Straße 20 DE-63762 Großostheim GERMANY
