Produkttyp	Fahrradträger für Anhängerkupplung
Marke / Modell	Pro-User / Diamant SG2 (Artikel-Nr. 91734)
Kapazität	Maximal 2 Fahrräder
Eigengewicht	17 kg
Maximale Nutzlast	60 kg (abhängig von der zulässigen Stützlast der Anhängerkupplung)
Material	Stahl und Aluminium
Stromversorgung (Beleuchtung)	Stecker 7- oder 13-polig (Jaeger)
Befestigungssystem	Montage auf Kugelkopf mit verstellbarem Schnellverschluss
Sicherheit	Sicherheitsgurte für Räder und Rahmen, max. Geschwindigkeit 120 km/h
Pflege	Reinigung mit lauwarmem Wasser und weichem Tuch, trockene Lagerung
Ersatzteile	Verfügbar (Explosionszeichnung im Anhang)
Kundendienst	Tradekar Benelux BV, [phone]
Hauptfunktionen	Fahrradtransport, schnelle Montage/Demontage, Kippfunktion für Kofferraumzugang

Häufig gestellte Fragen - Diamant SG2 Pro-User

Wie installiere ich den Fahrradträger Diamant SG2 an der Anhängerkupplung?

Parken Sie das Fahrzeug auf einer ebenen Fläche und ziehen Sie die Handbremse an. Reinigen Sie die Anhängerkupplungskugel. Setzen Sie den Fahrradträger auf die Kugel und senken Sie den Verriegelungshebel ab. Überprüfen Sie die Befestigung durch Ziehen am Träger. Verriegeln Sie den Hebel mit dem Schlüssel. Schließen Sie den Beleuchtungsstecker an (7- oder 13-polig).

Was ist das maximale Gewicht, das der Fahrradträger tragen kann?

Die maximale Nutzlast des Fahrradträgers beträgt 60 kg. Sie ist jedoch durch die zulässige Stützlast der Anhängerkupplung und das zulässige Gesamtgewicht des Fahrzeugs begrenzt. Diese Werte niemals überschreiten.

Wie kippe ich den Fahrradträger, um an den Kofferraum zu gelangen?

Stellen Sie sicher, dass sich nichts unter dem Fahrradträger befindet. Trennen Sie elektrische Heckklappen, falls vorhanden. Halten Sie den U-Bügel fest, lösen Sie die Verriegelung mit dem Fuß und kippen Sie den Träger nach unten. Beim Hochklappen stellen Sie sicher, dass nichts zwischen Träger und Fahrzeug ist, und heben Sie ihn bis zum Einrasten an.

Wie pflege ich den Fahrradträger Diamant SG2?

Reinigen Sie ihn mit einem nicht aggressiven Reinigungsmittel, heißem Wasser oder einem weichen Tuch. Verwenden Sie keine Lösungsmittel. An der Luft trocknen lassen. Im Winter oder in Meeresnähe regelmäßig abspülen, um Salz zu entfernen. Bei längerer Nichtbenutzung trocken lagern.

Welche Sicherheitsvorkehrungen sind zu beachten?

Beachten Sie die maximale Beladung, fahren Sie nicht schneller als 120 km/h, überprüfen Sie die Gurte vor jeder Fahrt, fahren Sie nicht mit eingeklapptem Träger, verwenden Sie keine Planen und vermeiden Sie Geländefahrten. Kontrollieren Sie regelmäßig den Zustand des Trägers und der Gurte.

Wie funktioniert die Beleuchtung des Fahrradträgers?

Die Beleuchtung ist integriert und wird über einen 7- oder 13-poligen Stecker (Jaeger) an die Anhängerkupplung des Fahrzeugs angeschlossen. Überprüfen Sie vor jeder Fahrt die ordnungsgemäße Funktion der Lichter. Decken Sie den nicht verwendeten Stecker mit der mitgelieferten Abdeckung ab.

Was tun, wenn der Fahrradträger nicht richtig an der Anhängerkupplung befestigt ist?

Wiederholen Sie die Montageschritte. Wenn das Spiel bestehen bleibt, stellen Sie den Schnellverschluss ein: Nehmen Sie den Träger ab, lösen Sie die Kontermutter, drehen Sie die Einstellschraube eine Vierteldrehung nach innen und ziehen Sie die Kontermutter wieder fest. Testen Sie erneut.

Wie montiere ich die Fahrräder auf dem Träger?

Setzen Sie die Fahrräder in die Schienen, beginnend mit dem schwersten am Fahrzeug. Befestigen Sie die Räder mit den Sicherheitsgurten (zwei Gurte für das Vorderrad, einer für das Hinterrad). Befestigen Sie den Rahmen mit dem mitgelieferten Gurt. Überprüfen Sie vor der Abfahrt die feste Befestigung.

Wo finde ich Ersatzteile für den Diamant SG2?

Die Anleitung enthält eine Explosionszeichnung und eine Ersatzteiltabelle. Wenden Sie sich an den Kundendienst von Tradekar Benelux BV ([e-mail] oder [phone]), um Teile zu bestellen. Verwenden Sie nur Originalteile.

Wie baue ich den Fahrradträger ab?

Lösen Sie zuerst die Verriegelungsschraube der Kennzeichentafel. Gehen Sie dann in umgekehrter Reihenfolge der Montage vor: Ziehen Sie den Beleuchtungsstecker ab, entriegeln Sie den Hebel, heben Sie den Träger von der Anhängerkupplungskugel. Verstauen Sie ihn in der Aufbewahrungstasche.

BEDIENUNGSANLEITUNG Diamant SG2 Pro-User

Fahrradträger DIAMANT SG2 / SG3

Porte-vélo DIAMANT SG2 / SG3

Vereisten trekhaak....4

Veiligheidsadviezen....5

4 PRO DIAMANT 1. B 2.

6 DIAMNT 1. 2. 3.

5 PRO DIAMANT 1. 2.

7 1. PRO DIAMANT 2. 3. 4. 5. B

8 PRO DIAMNT 1. 2.

DIAMANT

10 D

WAARSCHUWING!

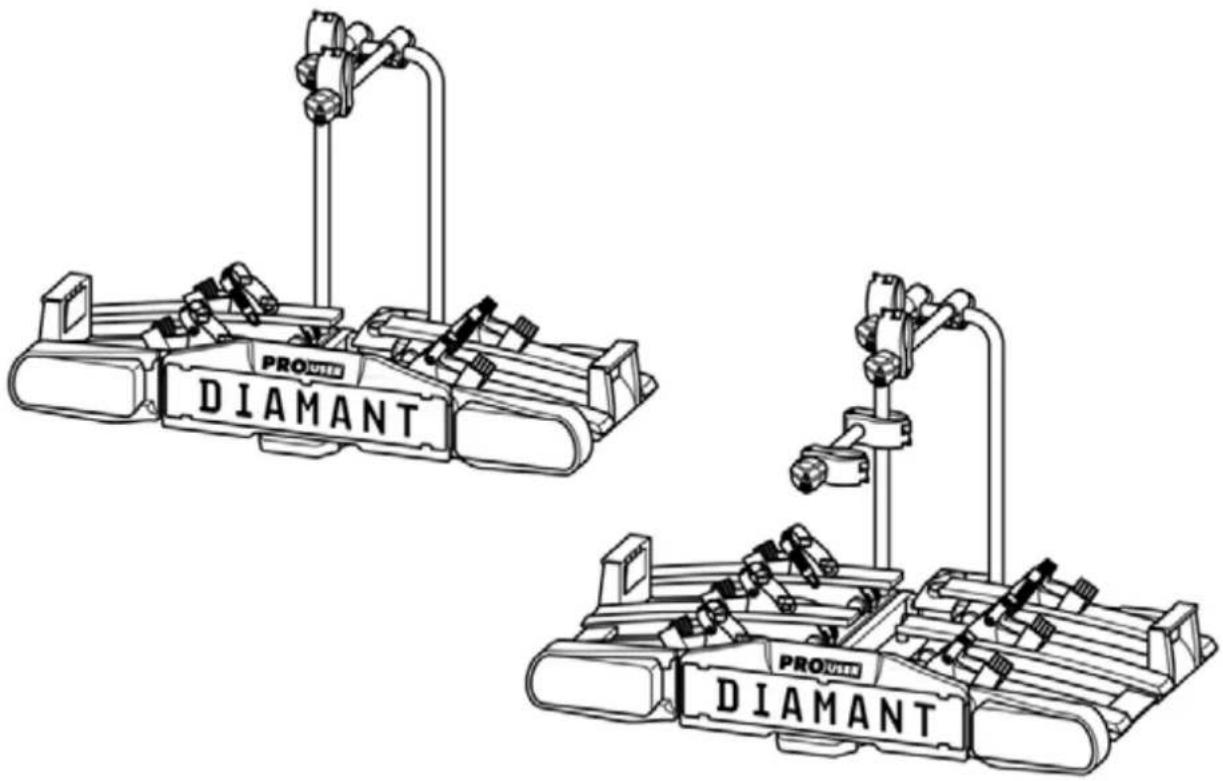

Fahrradträger DIAMANT SG2 / SG3

Bedienungsanleitung

PRO DIAMANT PRO DIAMANT

DIAMANT SG2

Artikel-Nr. 91734

DIAMANT SG3

Artikel-Nr. 91735

Inhalt

Angaben zu dieser Montageanleitung....23

Vorwort....23

Pflichten im Umgang mit dieser Montageanleitung.... 23

Bestimmungsgemäßer Gebrauch....23

Sicherheitshinweise – Erläuterung der Kategorien....23

Lieferumfang....24

Technische Daten....24

Kupplungsvoraussetzungen....24

Sicherheitshinweise....24

Vor der ersten Inbetriebnahme....26

Montage des Kennzeichens am Fahrradträger.... 26

Montage und Benutzung....27

Montage des Fahrradträgers an der Anhängerkupplung....27

Fahrräder montieren....30

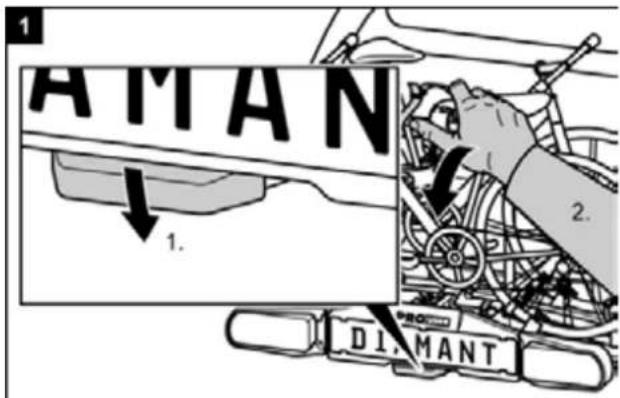

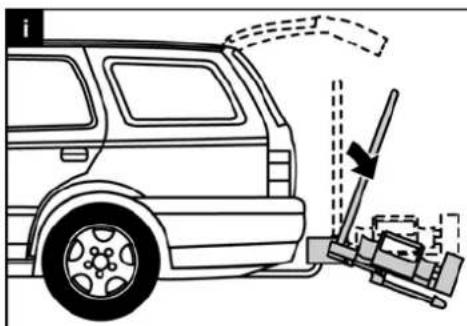

Fahrradträger kippen, Zugang zum Kofferraum.... 33

Demontage des Fahrradträgers....34

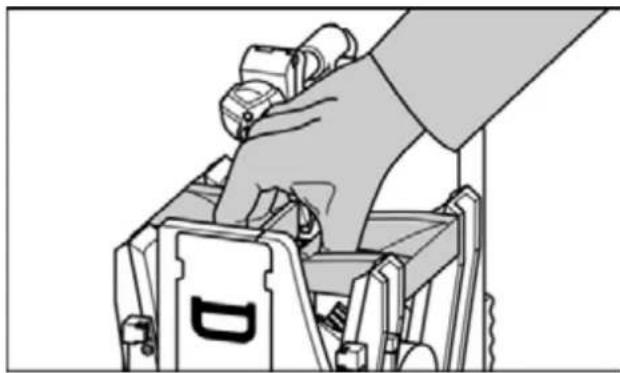

Tragen des Fahrradträgers ohne Aufbewahrungstasche....35

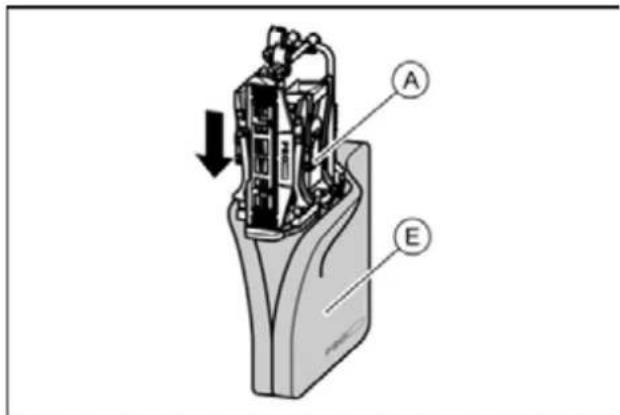

Verstauen des Fahrradträgers in der Aufbewahrungstasche....35

Reinigung und Pflege....35

Wartung....36

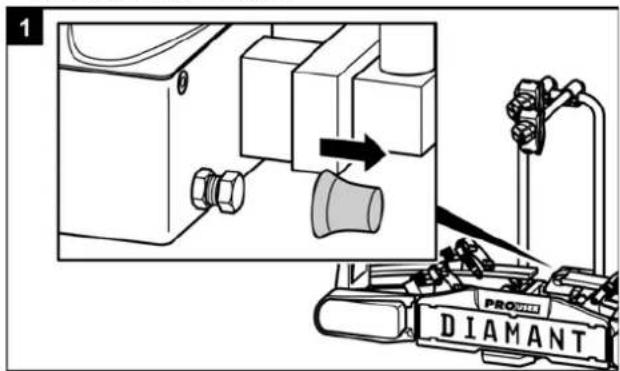

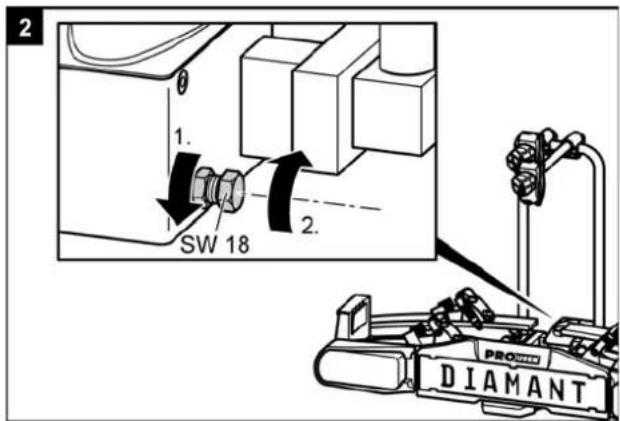

Nachstellen des Schnellverschlusses....36

Entsorgung....36

Kontakt....36

Anhang....37

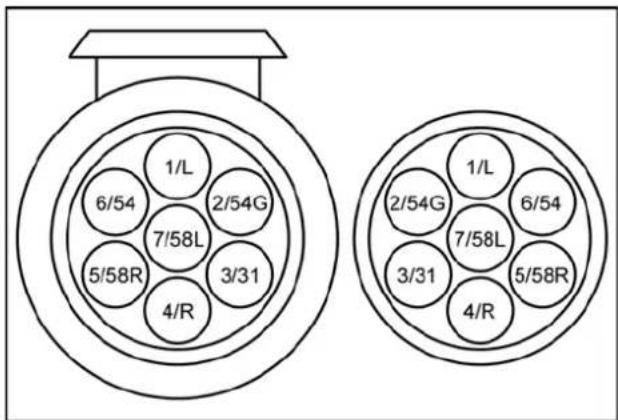

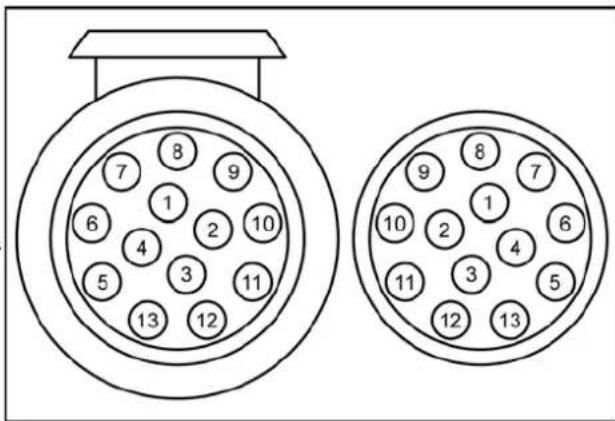

Steckerbelegung....37

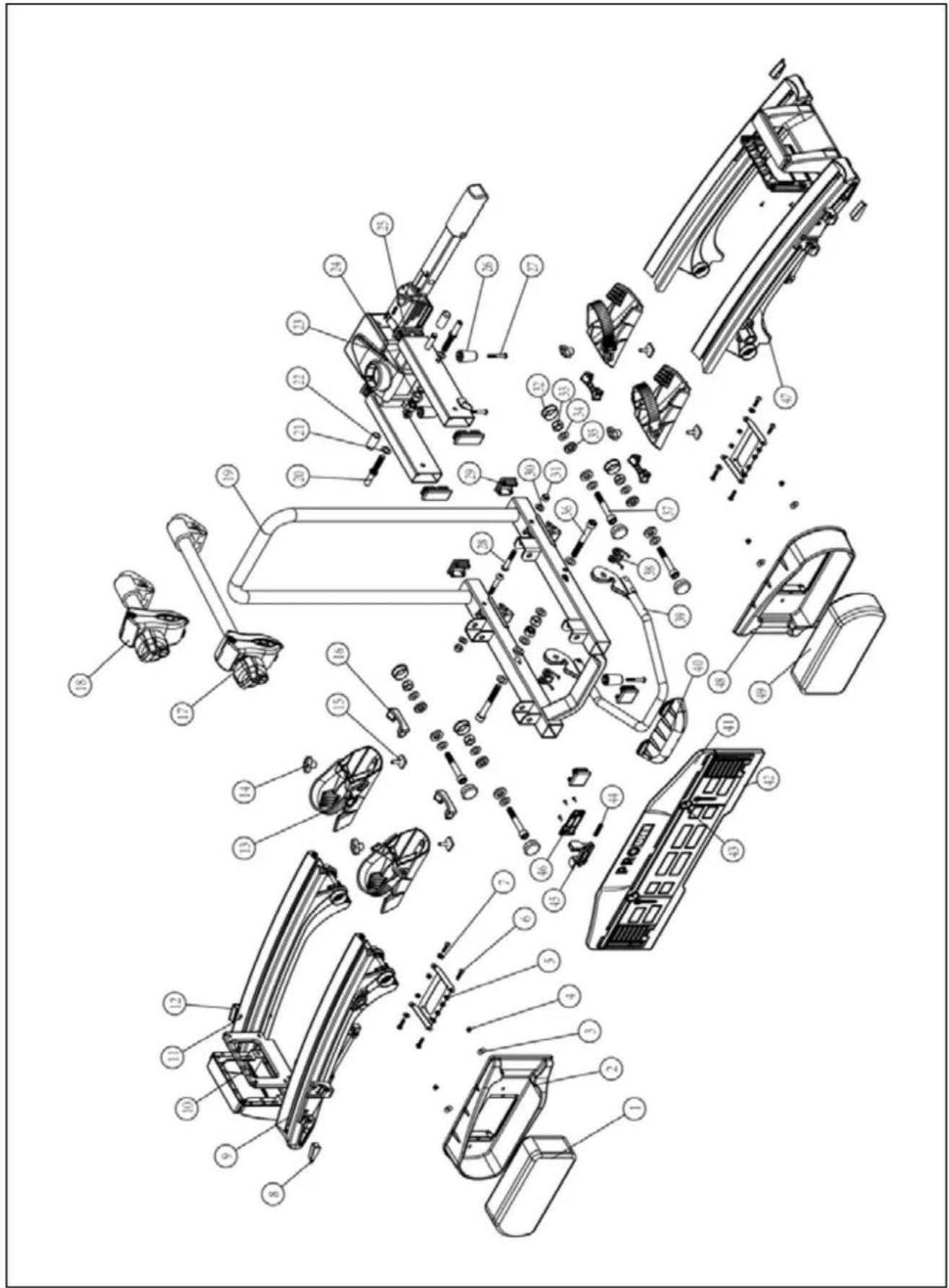

Übersicht Ersatzteile (Explosionszeichnung)....38

Übersicht Ersatzteile (Tabelle)....39

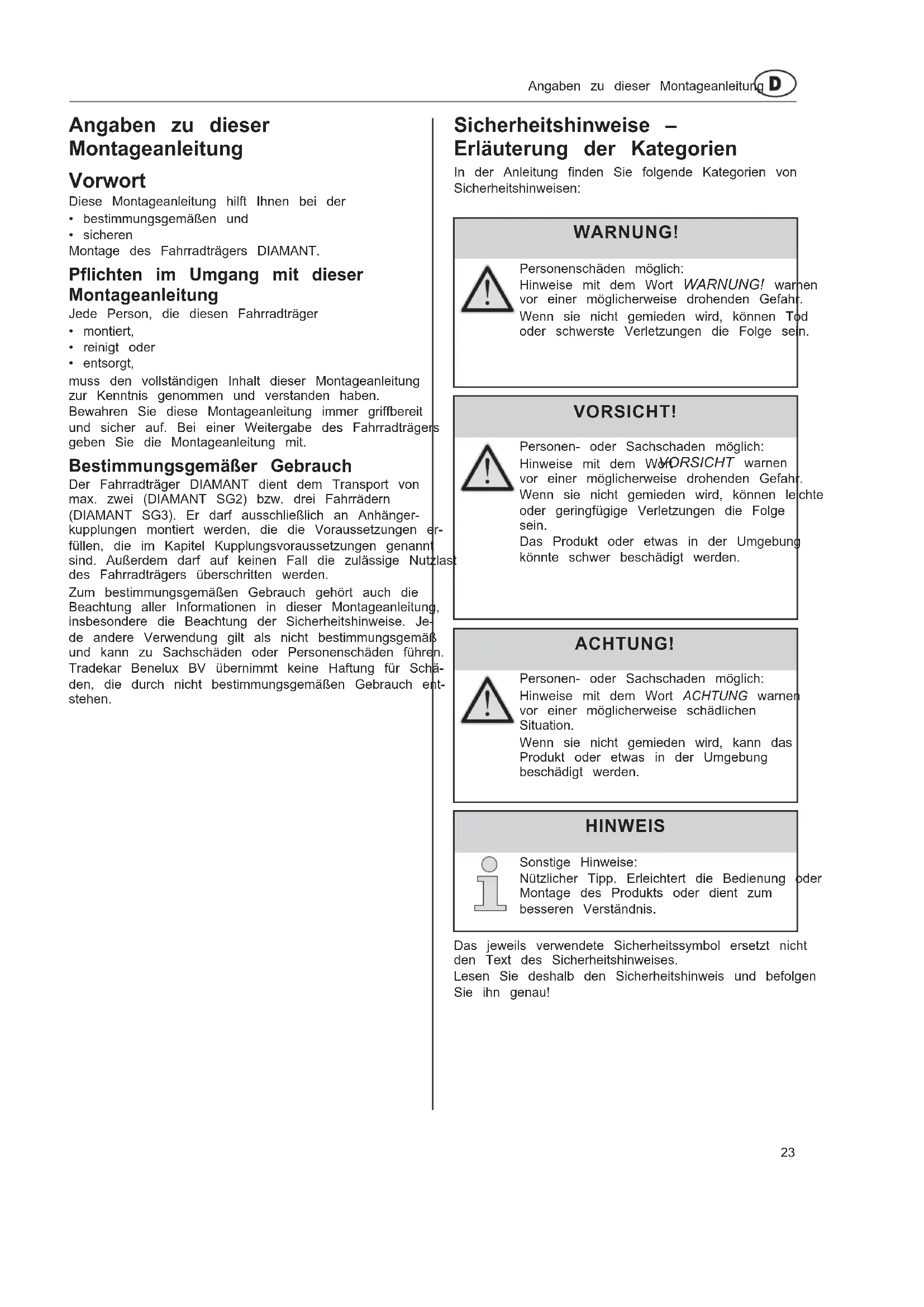

Angaben zu dieser Montageanleitung

Vorwort

Diese Montageanleitung hilft Ihnen bei der

- bestimmungsgemäßen und

- sicheren

Montage des Fahrradträgers DIAMANT.

Pflichten im Umgang mit dieser Montageanleitung

Jede Person, die diesen Fahrradträger

• montiert,
• reinigt oder
• entsorgt,

muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf. Bei einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

Bestimmungsgemäßer Gebrauch

Der Fahrradträger DIAMANT dient dem Transport von max. zwei (DIAMANT SG2) bzw. drei Fahrrädern (DIAMANT SG3). Er darf ausschließlich an Anhänger-kupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannt sind. Außerdem darf auf keinen Fall die zulässige Nutzlas des Fahrradträgers überschritten werden.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Je- de andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Tradekar Benelux BV übernimmt keine Haftung für Schä- den, die durch nicht bestimmungsgemäßen Gebrauch ent- stehen.

Sicherheitshinweise – Erläuterung der Kategorien

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNUNG!

Personenschäden möglich: Hinweise mit dem Wort WARNUNG! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich: Hinweise mit dem WORSICHT warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können lechte oder geringfügige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich: Hinweise mit dem Wort ACHTUNG warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise: Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum besseren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises.

Lesen Sie deshalb den Sicherheitshinweis und befolgen Sie ihn genau!

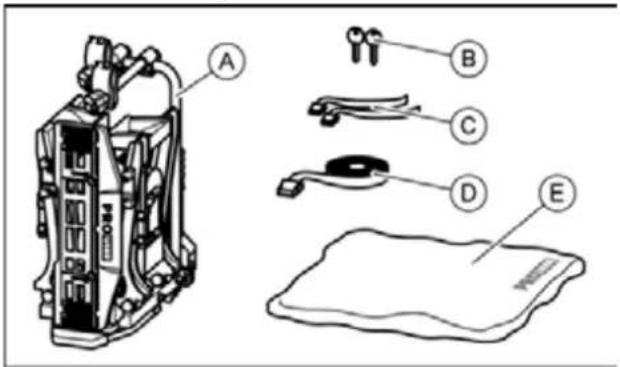

Lieferumfang

C = 2 Sicherheitsgurte für Vorderräder, DIAMANT SG2

(3 Sicherheitsgurte für Vorderräder, DIAMANT SG3)

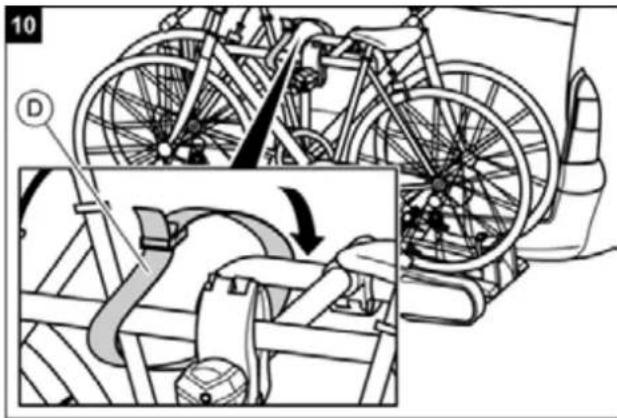

D = 1 Sicherheitsgurt für Fahrradrahmen

E = Aufbewahrungstasche

Technische Daten

	DIAMANT SG2	DIAMANT SG3
Artikel-Nr.:	91734	91735
Material:	Stahl Aluminium	Stahl Aluminium
Eigengewicht:	17 kg	21 kg
Nutzlast, max.:	60 kg	60 kg

Die max. Nutzlast des Fahrradträgers sowie die zulässige Stützlast der Anhängerkupplung dürfen nicht überschritten werden.

Das zulässige Gesamtgewicht, sowie die zulässige Achslast des Fahrzeuges darf durch Fahrradträger und Ladung nicht überschritten werden.

DIAMANT SG2

max. Stützlast Anhänger-kupplung	Eigengewicht Fahrradträger	max. Nutzlast am Fahrradträger
50 kg	17 kg	33 kg
60 kg	17 kg	43 kg
75 kg	17 kg	58 kg
90 kg	17 kg	max. 60 kg !

DIAMANT SG3

max. Stützlast Anhänger-kupplung	Eigengewicht Fahrradträger	max. Nutzlast am Fahrradträger
50 kg	21 kg	29 kg
60 kg	21 kg	39 kg
75 kg	21 kg	54 kg
90 kg	21 kg	max. 60 kg !

Kupplungsvoraussetzungen

WARNUNG!

Personenschäden durch Brechen der Anhängerkupplung möglich.

Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material könnte die Kupplung brechen.

- Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.

- Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.

Montieren Sie den Fahrradträger nur an Anhängerkupplungen, die folgende Eigenschaften besitzen:

Material:...... mind. Stahl St52 oder Grauguss GG52

D-Wert: 7,6 kN

Beachten Sie die Hinweise des Kupplungsherstellers.

Sicherheitshinweise

Befolgen Sie die Montageanweisung genau. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie Ihren Händler oder den Hersteller um weitere Informationen.

Weder Hersteller noch Händler haften für Schäden, die auf einen unsachgemäßen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Für diesen Fahrradträger besteht eine europäische Betriebsgenehmigung. Sie ist diesem Träger beigelegt und muss bei Gebrauch des Trägers mitgeführt werden.

HINWEIS

Beim Fahren mit montiertem Fahrradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Güthinter Ihrem Fahrzeug.

WARNUNG!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten. Das Fahren mit dem Fahrradträger beeinfluss die Fahreigenschaften Ihres Fahrzeugs.

• Passen Sie Ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
• Fahren Sie nie schneller als 120 km/h.
- Vermeiden Sie plötzliche und ruckartige Steuerbewegungen.
- Achten Sie darauf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNUNG!

Personen- oder Sachschaden durch Überladen.

Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützt der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfälle führen.

- Beachten Sie unbedingt die Angaben z max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiten Sie diese Angaben keinesfalls.

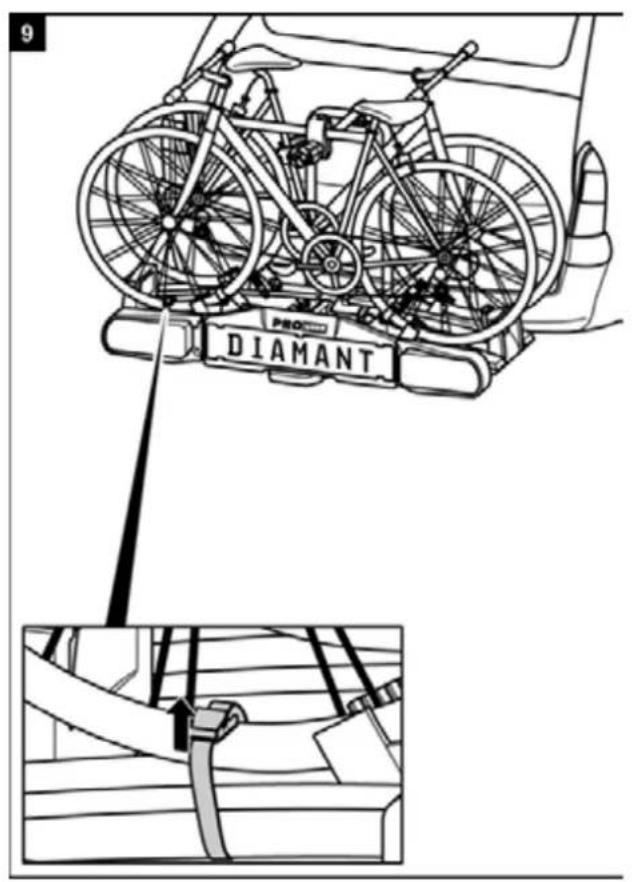

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und den U-Bügel des Trägers (siehe Schritt 10).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von der Tradekar Benelux BV dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen. Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand Gefahrenquelle dar.

• Demontieren Sie den Fahrradträger, wen Sie ihn nicht benötigen.
• Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNUNG!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Sachschäden verursachen.

- Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

WARNUNG!

Personen- oder Sachschaden durch Abdeckplanen. Abdeckplanen erhöhen den Luftwiederstand. Sie können sich lösen und umherfliegen, das kann zu schweren Unfällen führen.

- Benutzen Sie keine Planen.

WARNUNG!

Personen- oder Sachschaden durch Verlieren des Fahrradträgers.

Der Träger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.

- Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach einigen Kilometern.

- Führen Sie die Montage bei lockerem Sitz neu durch.

WARNUNG!

Personen- oder Sachschaden durch Abbrechen des Fahrradträgers.

Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen.

- Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände.

ACHTUNG!

Sachschaden durch öffnende Heckklappe. Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

- Elektrische Heckklappen abschalten und manuell betätigen.

- Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiße Auspuffgase.

Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daran grenzt.

- Benutzen Sie ggf. eine Auspuffblende.

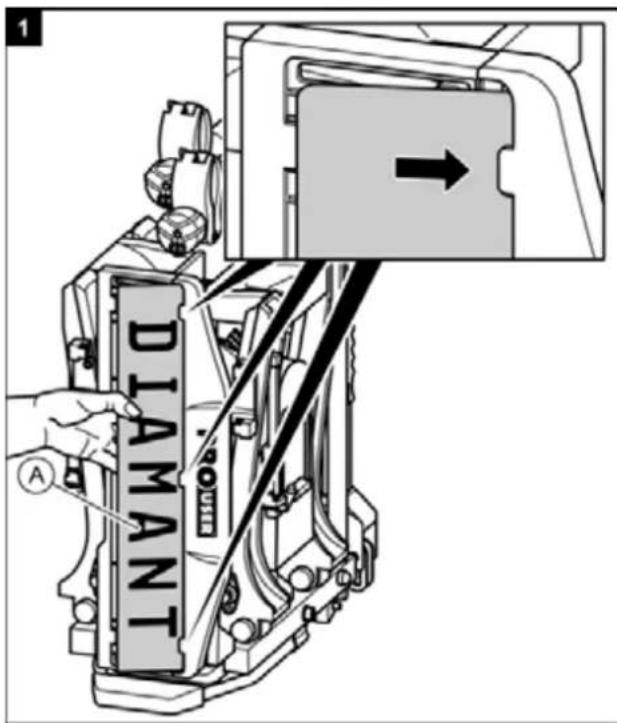

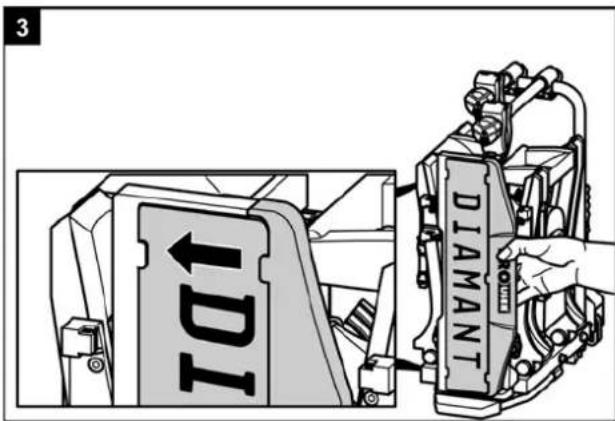

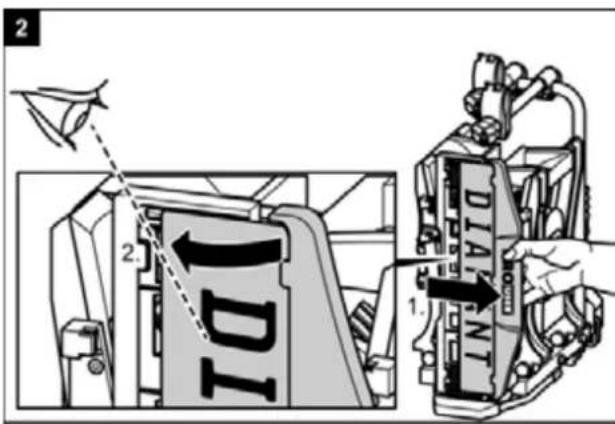

Vor der ersten Inbetriebnahme Montage des Kennzeichens am Fahrradträger

DIAMANT

2 2. 1.

3 101 DIAMANT

Montage und Benutzung

Montage des Fahrradträgers an der Anhängerkupplung

• Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.
  • Ziehen Sie die Handbremse an.

WARNUNG!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung beschrieben vor.

WARNUNG!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt. Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Tauschen Sie eine schadhafte Anhängerkupplung aus.

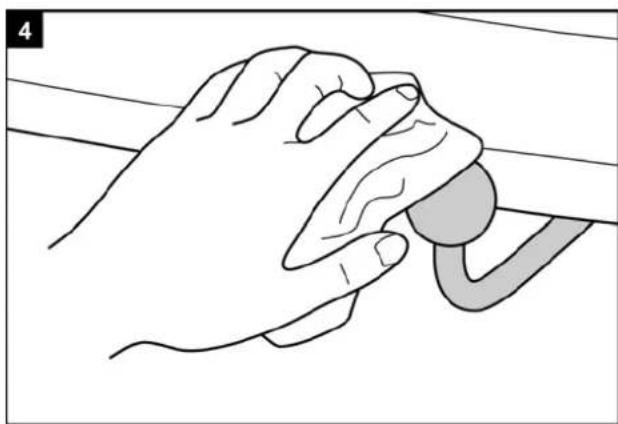

• Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

HINWEIS

Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

Personen- oder Sachschaden durch ungesicherten Fahrradträger.

Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen.

• Schließen Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben.

Durch das Abschließen beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

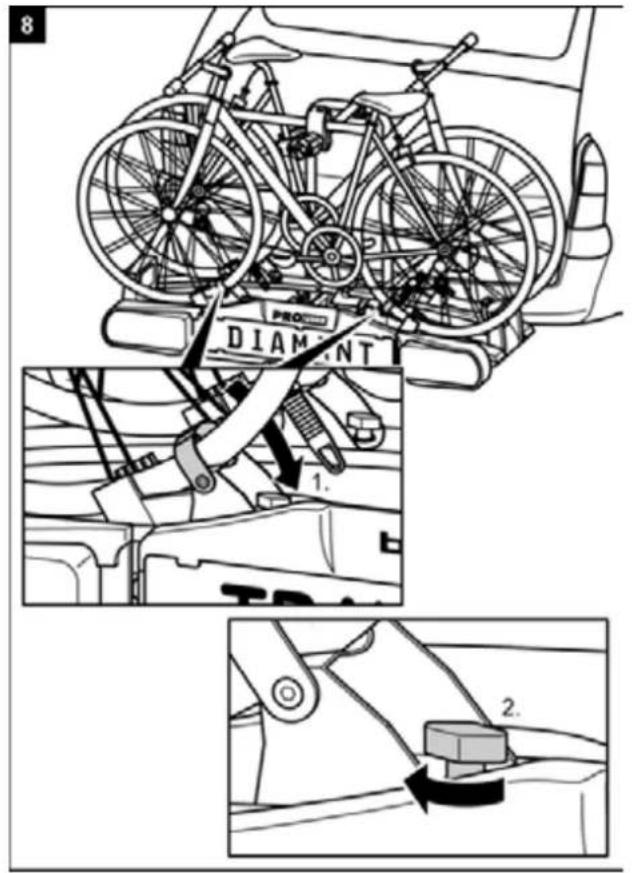

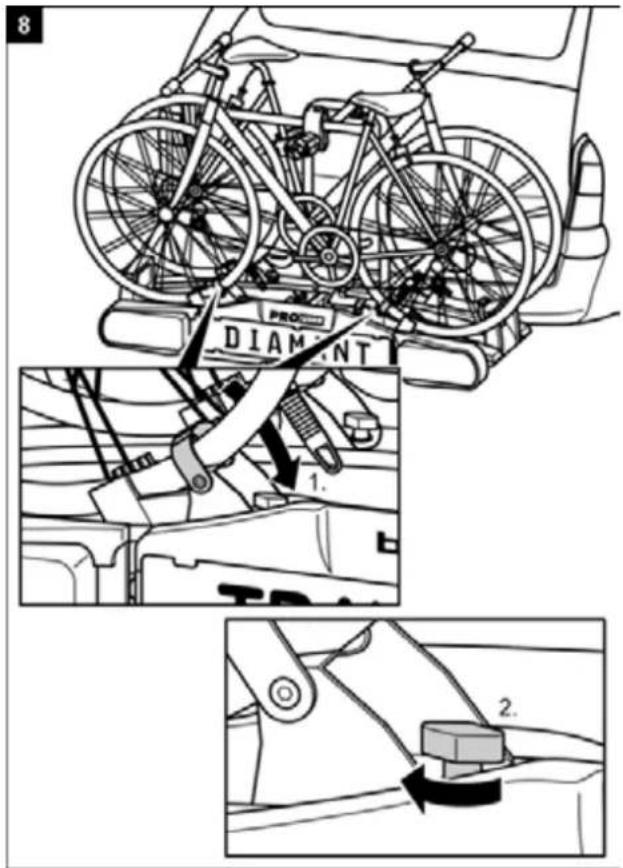

WARNUNG!

Personen- oder Sachschaden durch Verlus des Fahrradträgers während der Fahrt. Eine lockere Verbindung zwischen Träger Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prüfen Sie den Fahrradträger auf sicher Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitsschritte 4 bis 8. Sollte sich Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel Wartung.

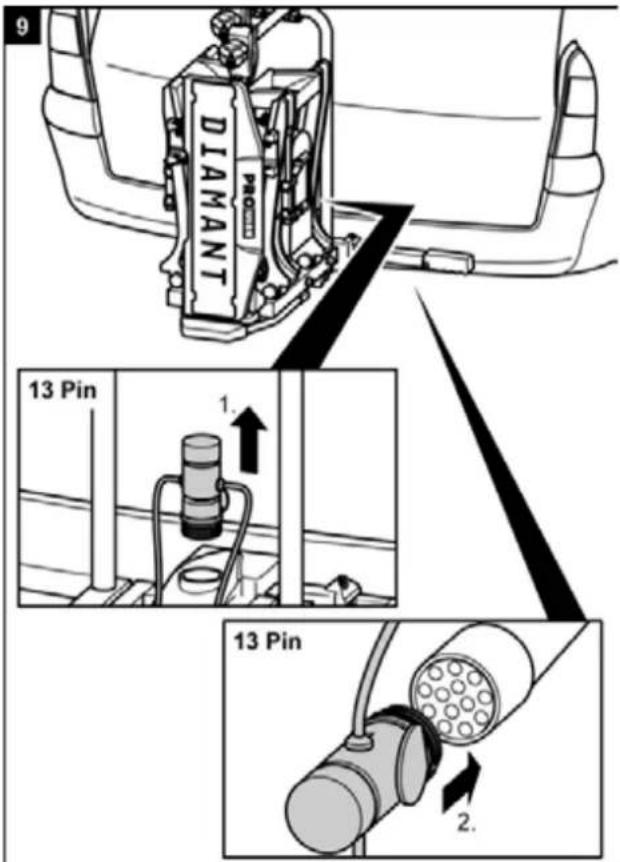

DIAMANT 13 Pin 1. 13 Pin 2.

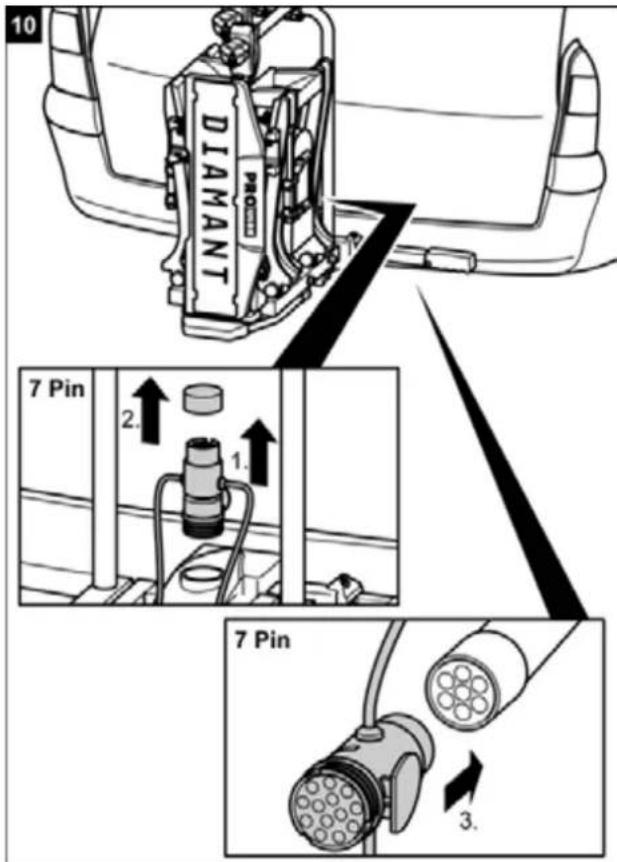

10 DIAMANT 7 Pin 2. 1. 7 Pin 3.

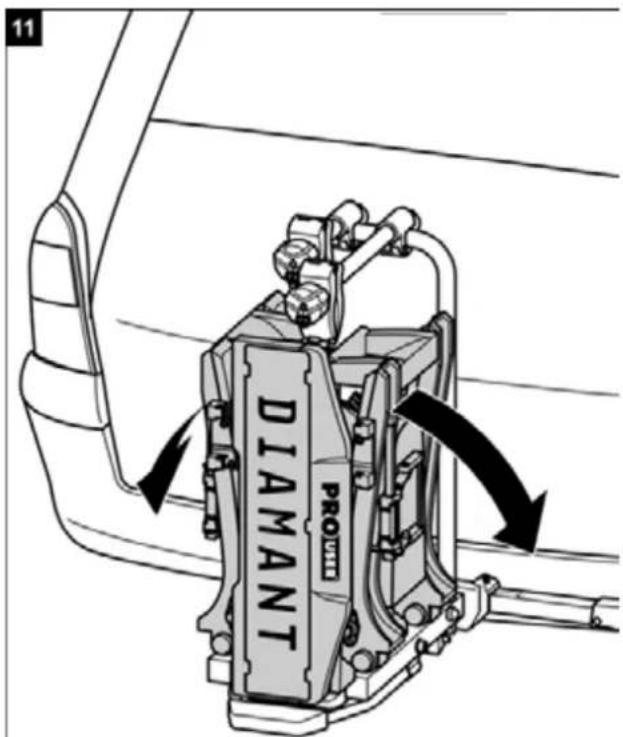

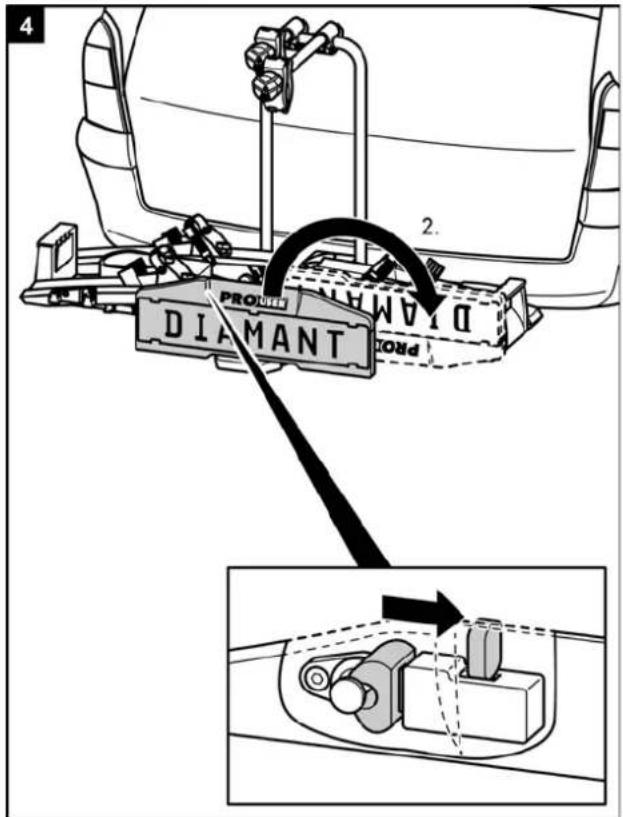

Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter.

Wird der Kennzeichenhalter nicht durch de Verriegelungsbolzen gesichert, könnte er si während der Fahrt lösen.

1. Ziehen Sie den Verriegelungsbolzen zurück.
2. Klappen Sie den Kennzeichenhalter um er hörbar einrastet.
3. Lassen Sie den Verriegelungsbolzen los und lassen Sie ihn in der Bohrung des Kennzeichenhalters einrasten.

Personenschaden durch nicht

Wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne funktionsfähige Beleuchtungsalage kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt d korrekte Funktion der Beleuchtungsanlage
• Wechseln Sie ggf. defekte Glühlampen aus.
• Prüfen Sie die Verbindung zwischen Stecker und Kupplung.

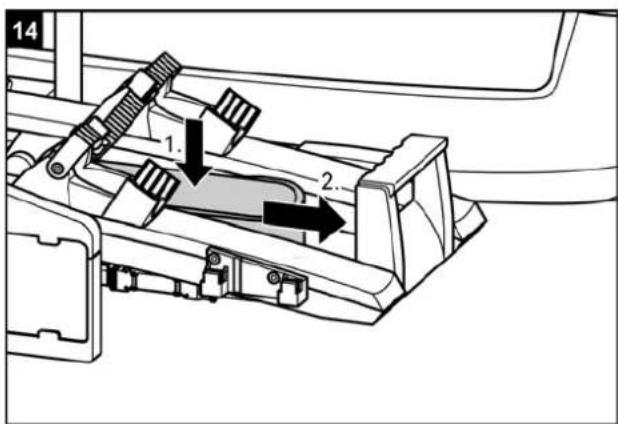

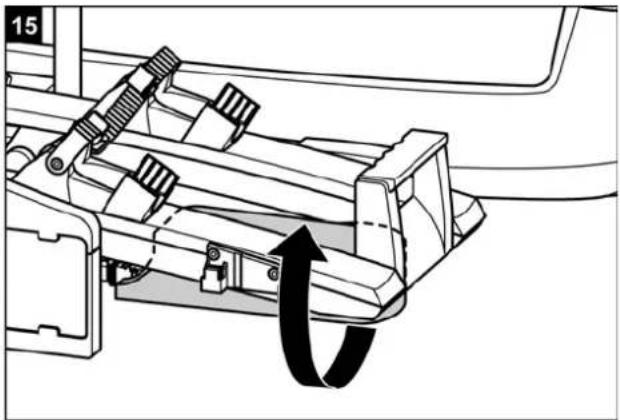

14 1. 2.

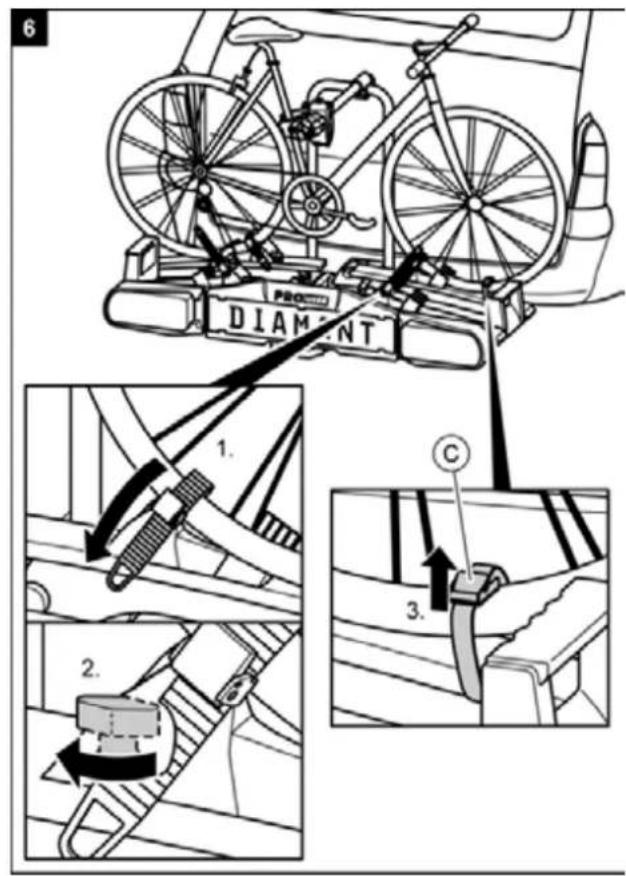

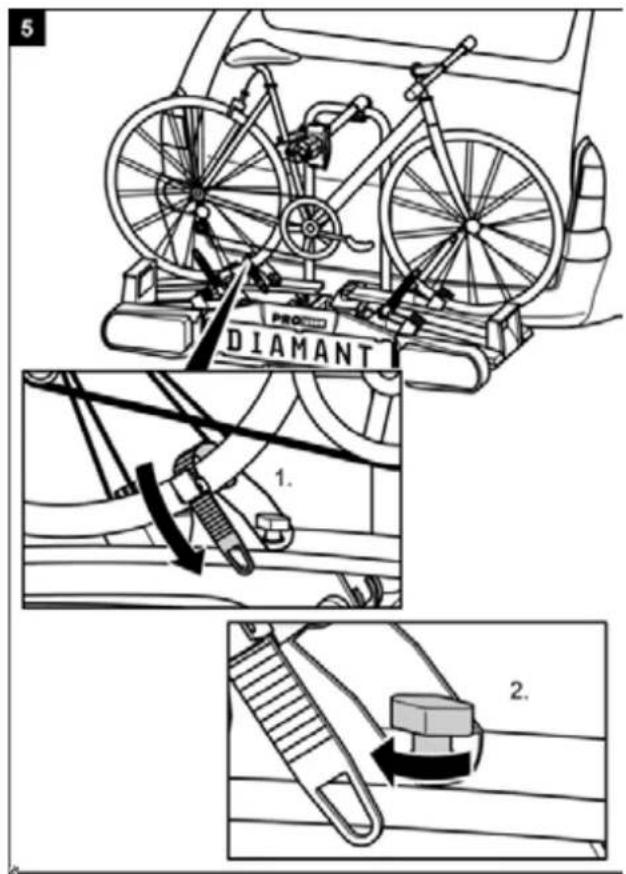

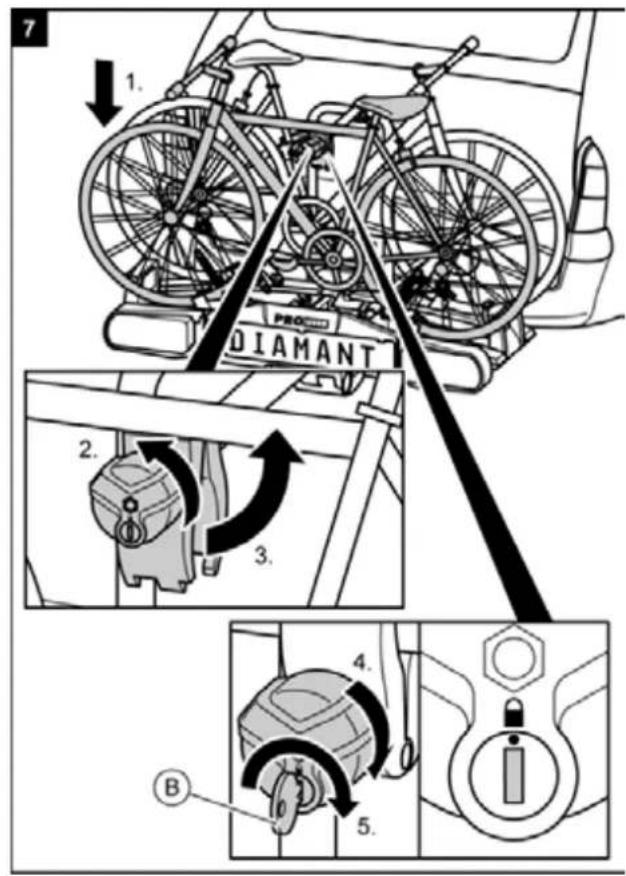

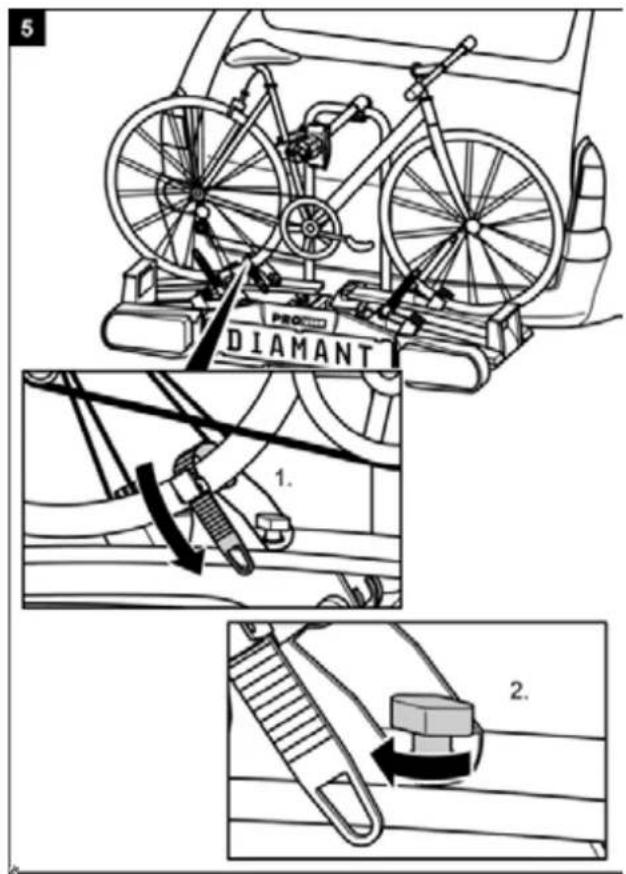

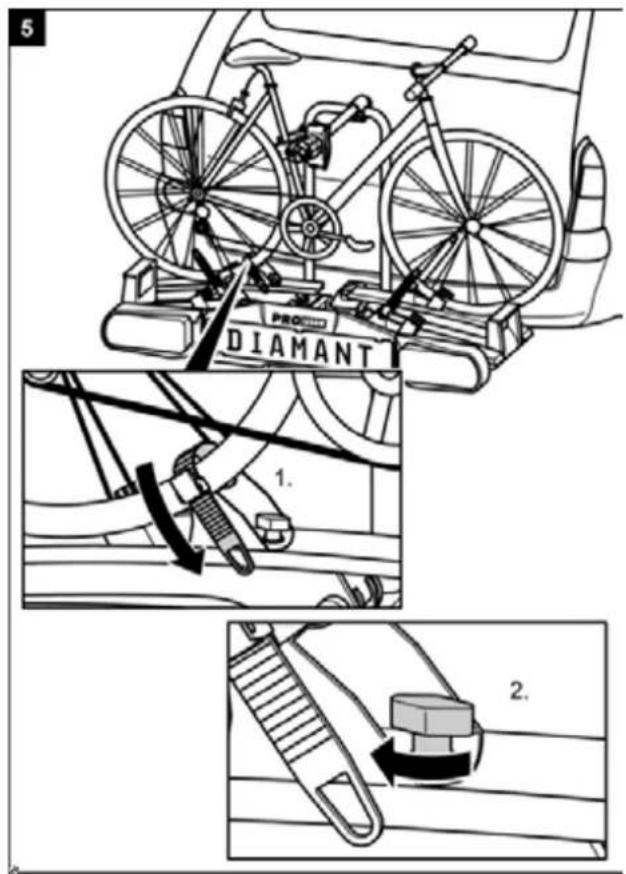

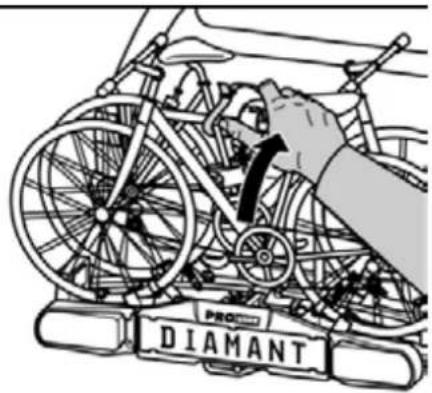

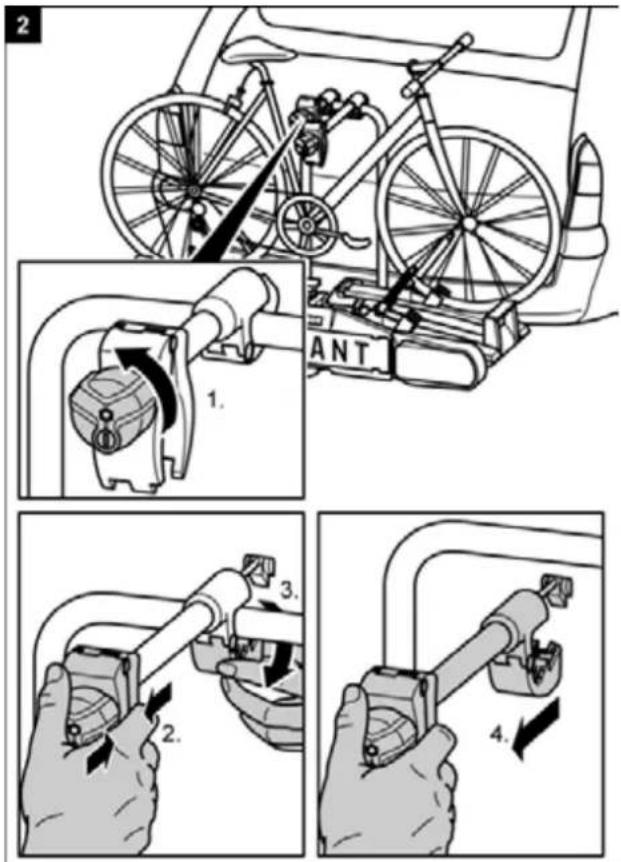

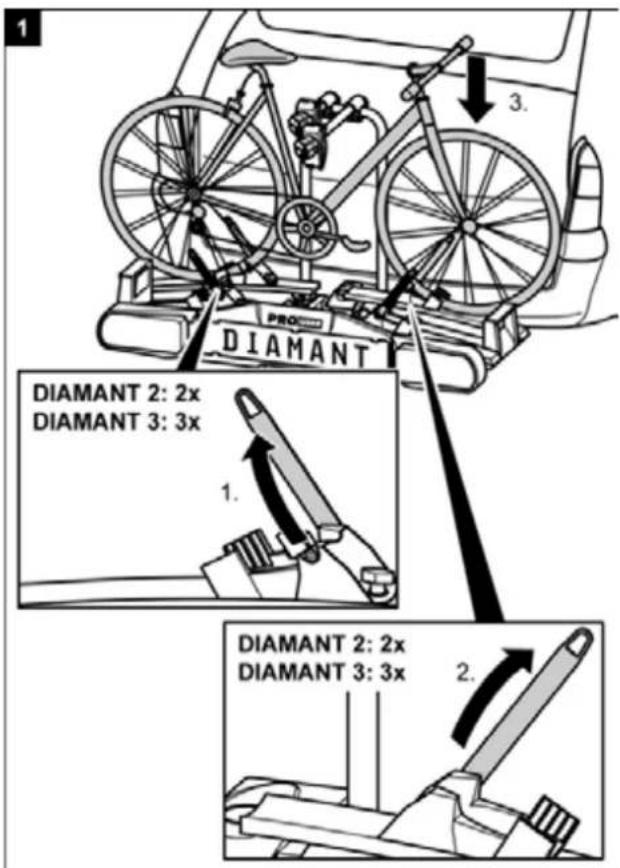

Fahrräder montieren

ACHTUNG!

Personen- oder Sachschaden durch herumfliegende Teile möglich.

Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen.

- Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z. B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus.

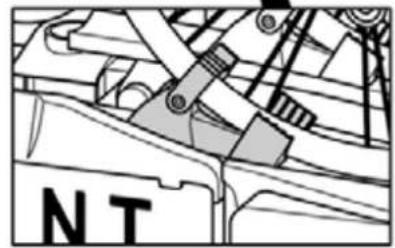

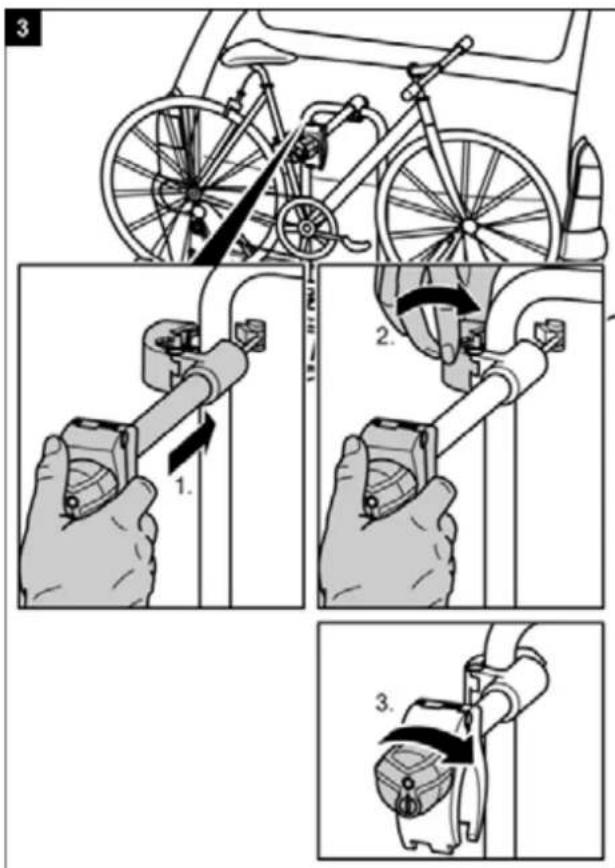

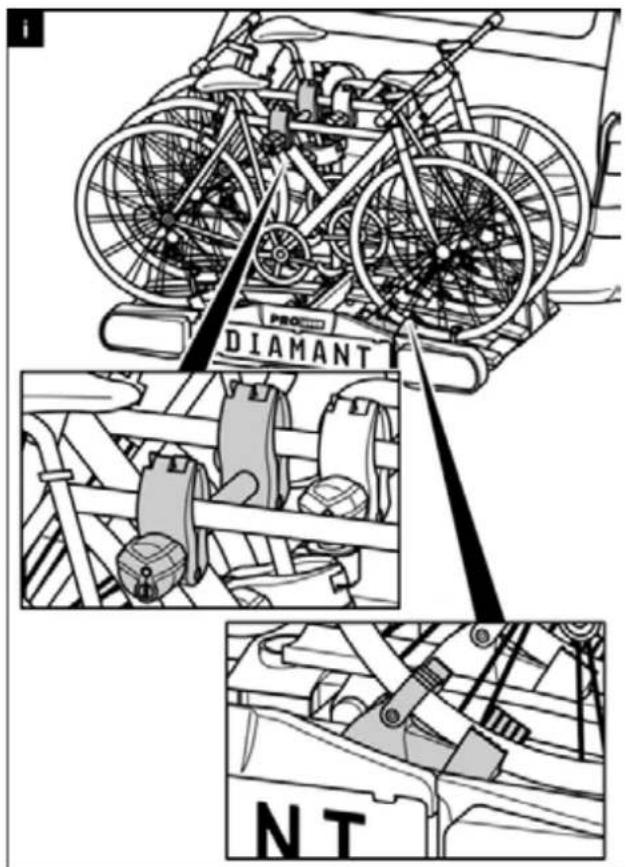

HINWEIS

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst.

Außerdem sollten Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nächsten zu Heck des Fahrzeugs befindet.

DIAMANT DIAMANT 2: 2x DIAMANT 3: 3x 1. DIAMANT 2: 2x DIAMANT 3: 3x 2.

4 PRO DIAMANT 1. B 2.

6 DIAMNT 1. 2. 3.

5 PRO DIAMANT 1. 2.

7 1. DIAMANT 2. 3. 4. 5. B

8 PRO DIAMNT 1. 2.

DIAMANT

10 D

WARNUNG!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

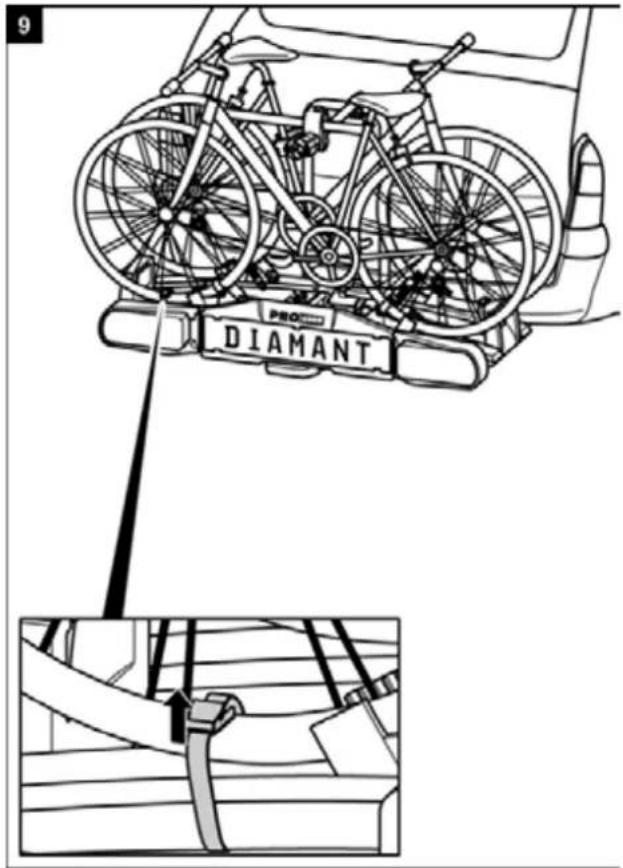

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und den U-Bügel des Trägers (siehe Schritt 10).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von der Tradekar Benelux BV dafür zugelassen sind.

WARNUNG!

Personen- oder Sachschaden durch Verlus eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger Fahrrad kann zum Lösen der Verbindung Verlust des Fahrrads führen.

• Prüfen Sie die Fahrräder auf sichere um vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitschritte 1 bis 10 dieses Kapit

DIAMANT SG3: Montage drittes Fahrrad

HINWEIS

Die Montage des dritten Fahrrads erfolgt mit den freien Radstoppern am Reifen wie die Befestigung des ersten und zweiten Fahrrads Zusätzlich wird das dritte Fahrrad mit dem kurzen Rahmenhalter mit dem Rahmen des mittleren Fahrrads verbunden.

PRO DIAMANT NT

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

- Beachten Sie unbedingt alle Warnhinweise auf Seite 30.

Fahrradträger kippen, Zugang zum Kofferraum

Sachschaden durch öffnende Heckklappe. Die Heckklappe könnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigen.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

1 AMAN 1. 2. DI.MANT

VORSICHT!

Personen- oder Sachschaden durch plötzliches Herunterklappen.

Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.
• Achten Sie auf Ihren Körper, besonders Ihren Kopf, halten Sie einen Sicherheitsabstand ein.
• Halten Sie den Träger beim Herunterklappen am U-Bügel fest. Lösen Sie mit dem Fuß die Verriegelung (1.) und kippen Sie dann den Träger mit der Hand nach unten (2.)

VORSICHT!

Personen- oder Sachschaden durch Heraufklappen möglich.

Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.
• Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

2

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich.

Ein nicht hochgeklappter Fahrradträger kan zum Abreißen des Trägers oder der Kupp führen.

• Klappen Sie den Träger vor der Fahrt
• Prüfen Sie, ob der Fahrradträger richtig eingerastet ist. Rasten Sie den Träger wie zuvor beschrieben ein.

Demontage des Fahrradträgers

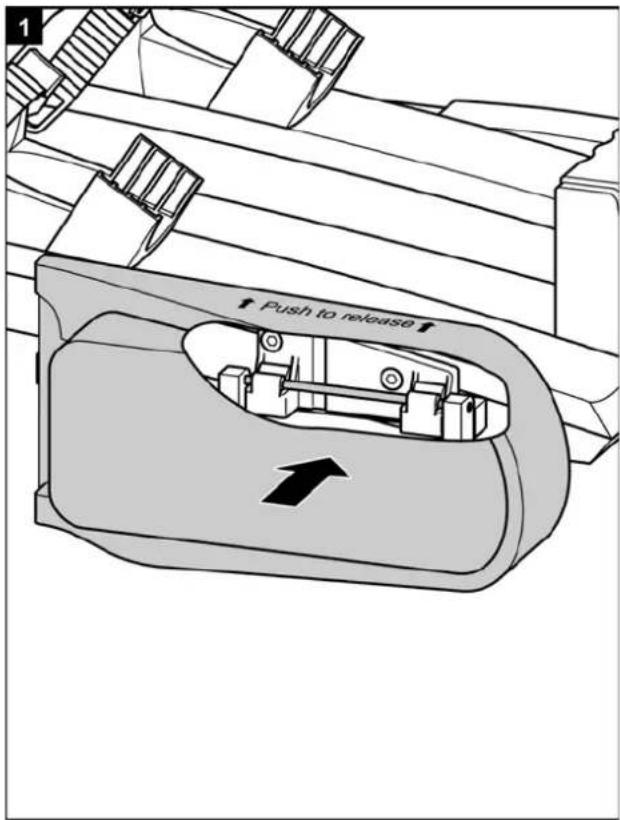

Lösen Sie zuerst den Verriegelungsbolzen hinter dem Kennzeichenhalter.

4 2. PROLENT DIAMANT ONd

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor.

Tragen des Fahrradträgers

Verstauen des Fahrradträgers in der Aufbewahrungstasche

Reinigung und Pflege

Der Fahrradträger kann mit einem milden

Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden.

Entfernen Sie vorher groben Schmutz und Staub.

Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger beschädigen können.

Lassen Sie den Fahrradträger von alleine trocknen.

Benutzen Sie keinen Fön oder andere Heizgeräte für eine Beschleunigung des Trocknungsvorgangs.

Reinigen Sie den Fahrradträger im Küstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspülen und die Haltbarkeit des Fahrradträgers zu verlängern.

Lagern Sie den Fahrradträger in längeren Zeiten ohne

Benutzung (z. B. über den Winter) trocken und geschützt, um die Lebensdauer zu verlängern.

Wartung

Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß. Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden.

Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

Die Stahlteile des Fahrradträgers wurden werksseitig durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschicht beschädigt, sorgen Sie schnellstmöglich für eine professionelle Beseitigung des Schadens.

Bei normalen Bedingungen ist der Fahrradträger nur zu reinigen und ansonsten wartungsfrei.

Nachstellen des Schnellverschlusses

Führen Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel Montage beschrieben, nicht fest auf der Anhängerkupplung montieren lässt.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter Demontage beschrieben.
  • Ziehen Sie die Staubschutzkappe ab.
• Lösen Sie, wie auf der Abbildung zu sehen, die Kontermutter etwas.
• Drehen Sie die Stellschraube eine viertel Umdrehung hinein.
  • Ziehen Sie die Kontermutter fest.
• Prüfen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter Montage beschrieben. Wenn nicht, wiederholen Sie die oben beschriebenen Schritte.

1 PROX DIAMANT

2 1. SW 18 2. PRO DIAMANT

3 1. 2.

Entsorgung

Für die Entsorgung sind die örtlichen, behördlichen Vorschriften zu beachten.

Entsorgen Sie auch die Verpackung sortenrein in den dafür vorgesehenen Sammelbehältern.

Nähere Informationen erhalten Sie bei Ihrer kommunalen Entsorgungsstelle.

Kontakt

Tradekar Benelux BV

Staalweg 8

4104 AT CULEMBORG

Niederlande

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Kundenberatung und Support

Telefon: [phone]

(Montag bis Donnerstag 8:30-12:30 Uhr)

E-Mail: [e-mail]

Stecker 7/13 Polig

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). Dadurch ist der Träger geeignet für jede Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen.. Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschulte Personen ist nicht zulässig.

7 Pin

1/L	Blinker links	gelb
2/54G	Nebelschlussleuchte	blau
3/31	Masse	weiß
4/R	Blinker rechts	grün
5/58R	Schlussleuchte rechts	braun
6/54	Bremsleuchten	rot
7/58L	Schlussleuchte links	schwarz

13 Pin

1	Blinker links	gelb
2	Nebelschlussleuchte	blau
3	Masse	weiß
4	Blinker rechts	grün
5	Schlussleuchte rechts	braun
6	Bremsleuchten	rot
7	Schlussleuchte links	schwarz
8	Rückfahrleuchte	grau
9	Nicht belegt
10	Nicht belegt
11	Nicht belegt
12	Masse
13	Nicht belegt

Pos.	Menge	Bezeichnung
1	1	Lampe komplett Links
2	1	Lampenschutz Links
3	4	U-Scheibe M5
4	4	Hutmutter M5
5	2	Lampenversenkung
6	8	"Schraube M5 x 20 mm"
7	8	Unterlegscheibe M5 x 20 mm
8	2	Abdeckkappe Griffhalter A
9	4	Aluminium Radschiene
10	2	Trägergriffabdeckung
11	8	Schraube
12	2	Abdeckkappe Griffhalter B
13	4	Radblocker mit Spannband
14	4	Flügelmutter M6
15	4	Kulissenschraube M6 X 20mm
16	4	Endkappe Aluschiene innen
17	1	Rahmenhalter Lang
18	1	Rahmenhalter kurz
19	1	Trägertischhalterung und U-Bügel
20	2	Verschlussbolzen M10
21	2	U-Scheibe M10
22	2	Auflagenpuffer
23	1	Grundrahmen mit Schnellverschluss
24	2	Selbstsichernde Mutter M10
25	4	Stopfen 60mm x 25mm
26	3	Standfuss Kunststoff
27	3	Schraube Standfuss M6 x 40mm
28	2	Inbusschraube M8 x 45mm
29	4	Stopfen zu Nr. 19 35mm x 35mm
30	2	U-Scheibe M8
31	2	Selbstsichernde Mutter M8
32	8	Abdeckkappe Scharnier

Pos.	Menge	Bezeichnung
33	4	Selbstsichernde Mutter M10
34	4	U-Scheibe M10
35	4	Innenscheibe M10
36	2	Inbusschraube M10 X 80mm
37	4	Inbusschraube M10 X 80mm
38	2	Federn zu Verriegelung Nr. 39
39	1	Abklappverriegelung
40	1	Trittschutz für Verriegelung
41	1	Kennzeichenhalter
42	2	Kennzeichenfeststeller
43	1	Kunststoffabdeckung Radschiene
44	1	Bolzen
45	1	Kennzeichenhalterverriegelung
46	1	Halter Verriegelung
47	1	Kunststoffabdeckung Radschiene
48	1	Lampenschutz Rechts
49	1	Lampe komplett Rechts

Porte-vélo DIAMANT SG2 / SG3

4 PRO DIAMANT 1. B 2.

6 DIAMNT 1. 2. 3.

5 PRO DIAMANT 1. 2.

7 1. PRO DIAMANT 2. 3. 4. 5. B

8 PRO DIAMNT 1. 2.

DIAMANT

10 D

WARNING!

4 PRO DIAMANT 1. B 2.

6 DIAMNT 1. 2. 3.

5 PRO DIAMANT 1. 2.

7 1. PRO DIAMANT 2. 3. 4. 5. B

8 PRO DIAMNT 1. 2.

4 PRO DIAMANT 1. B 2.

6 DIAMNT 1. 2. 3.

5 PRO DIAMANT 1. 2.

7 1. DIAMANT 2. 3. 4. 5. B

8 PRO DIAMNT 1. 2.

9 PRO DIAMANT

10 D

VAROVÁNÍ!
