NÁVOD K OBSLUZE Diamant SG2 Pro-User

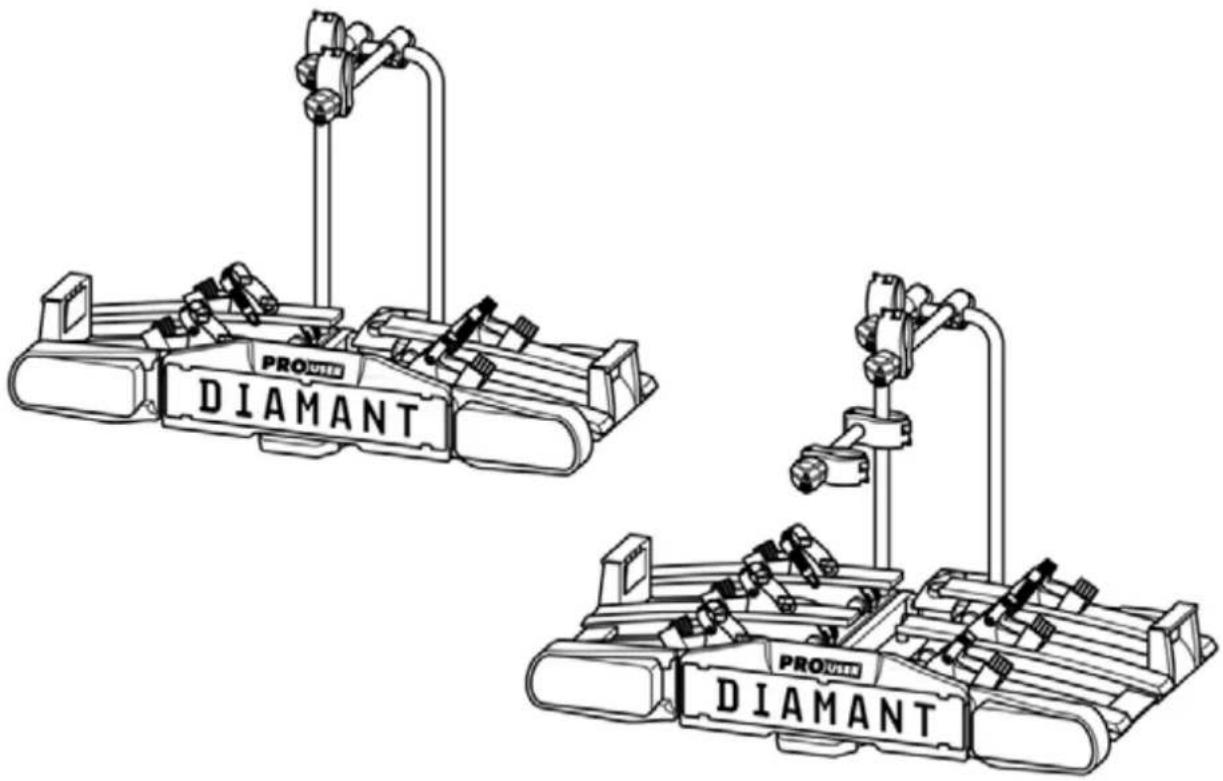

Nosič jízdních kol DIAMANT SG2 / SG3

PRO DIAMANT PRO DIAMANT

NL Gebruiksaanwijzing......2
D Bedienungsanleitung......21
F Manuel de l'opérateur...... 41
GB Operating instructions....61
ES Manual de instrucciones...... 81
CZ Návod k obsluze....101

DIAMANT SG2

Artikelnr. 91734

DIAMANT SG3

Artikelnr. 91735

Inhoud

Nosič jízdních kol DIAMANT SG2 / SG3

Návod k obsluze

PRO DIAMANT PRO DIAMANT

DIAMANT SG2

č. výr. 91734

DIAMANT SG3

č. výr. 91735

Obsah

Údaje k tomuto návodu na montáz 103

Úvod....103

Povinnosti při zacházení s tímto návodem na montáž 103

Použití v souladu s určením....103

Bezpečnostní pokyny – vysvětlení kategorii.... 103

Rozsah dodávky....104

Technické údaje....104

Podmínky pro spojku....104

Bezpečnostní pokyny....104

Před prvním uvedením do provozu....106

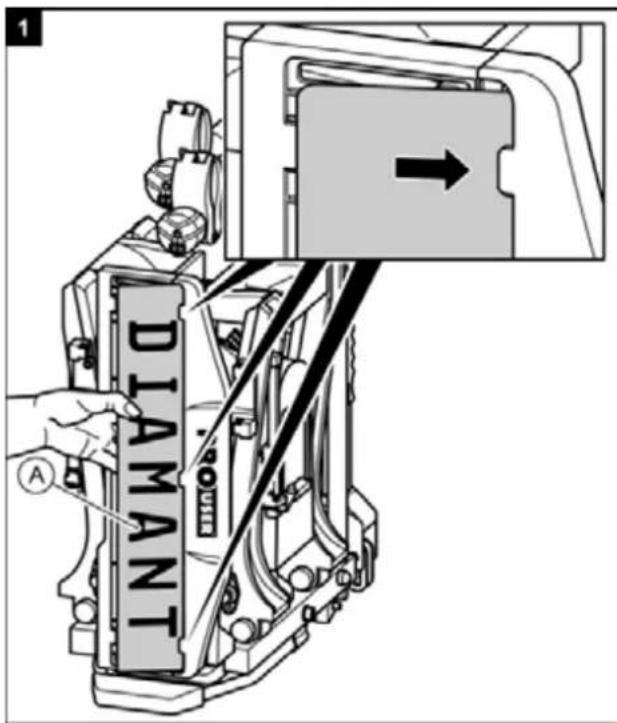

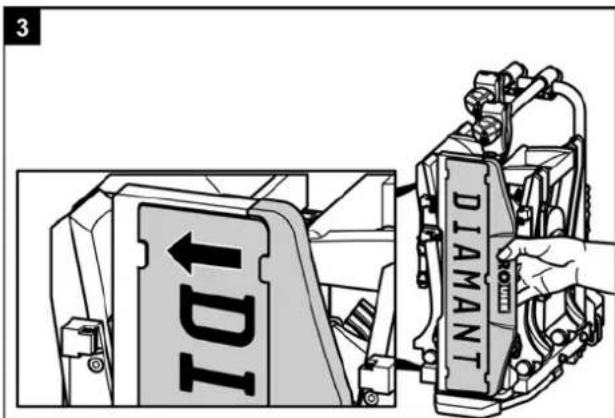

Montáž registrační značky na nosič jízdních kol....106

Montáž a použití....107

Montáž nosiče jízdních kol na spojku přívěsu.... 107

Namontování jízdních kol....110

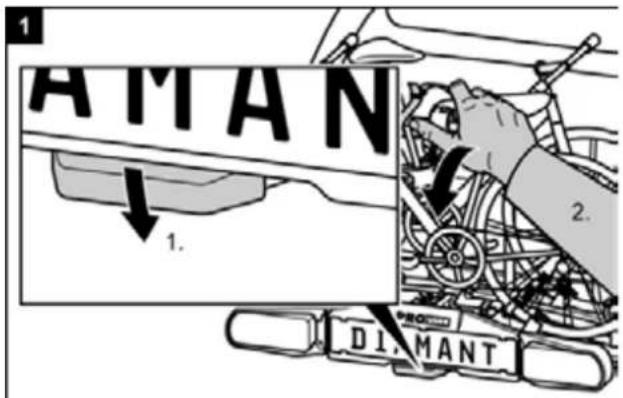

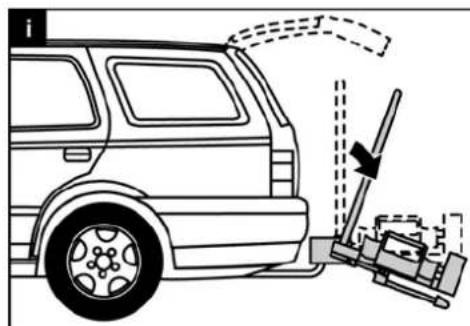

Překlopení nosiče jízdních kol, přístup k zavazadlovému prostoru.... 113

Demontáž nosiče jízdních kol....114

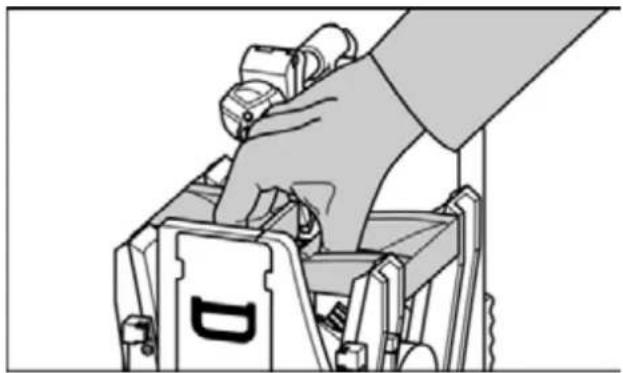

Přenášení nosiče jizdních kol bez přepravní tašky....115

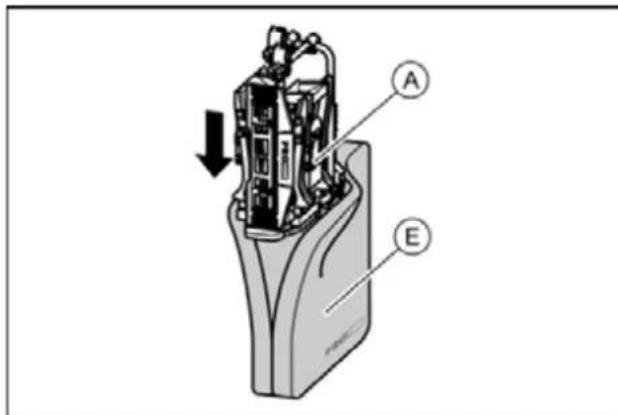

Uložení nosiče jízdních kol do přepravní tašky....115

Čištění a ošetřování....115

Údržba....116

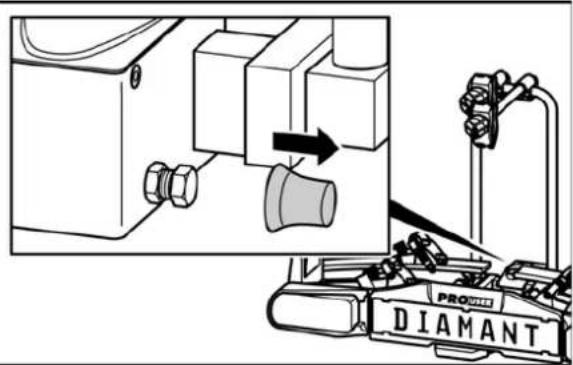

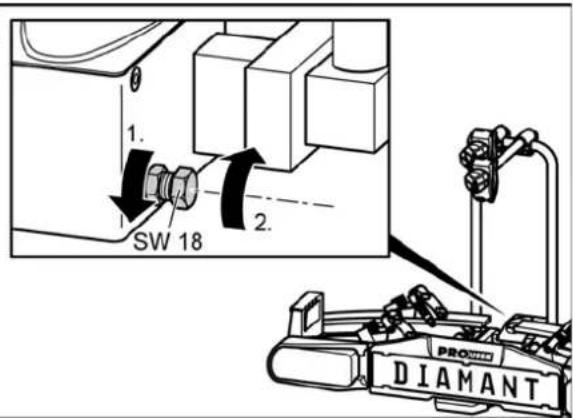

Seřízení rychlouzávěru.... 116

Likvidace....116

Kontakt....116

Příloha....117

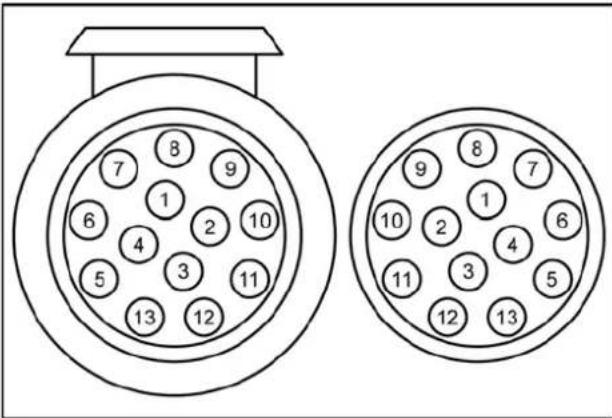

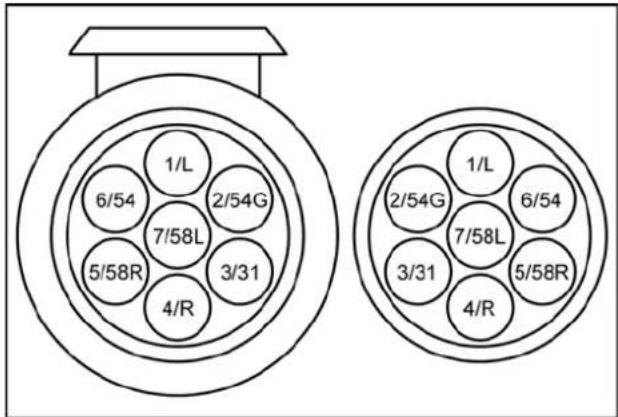

Obsazení konektorů....117

Přehled o náhradních dilech (explozivní výkres).... 118

Přehled o náhradních dilech (tabulka)....119

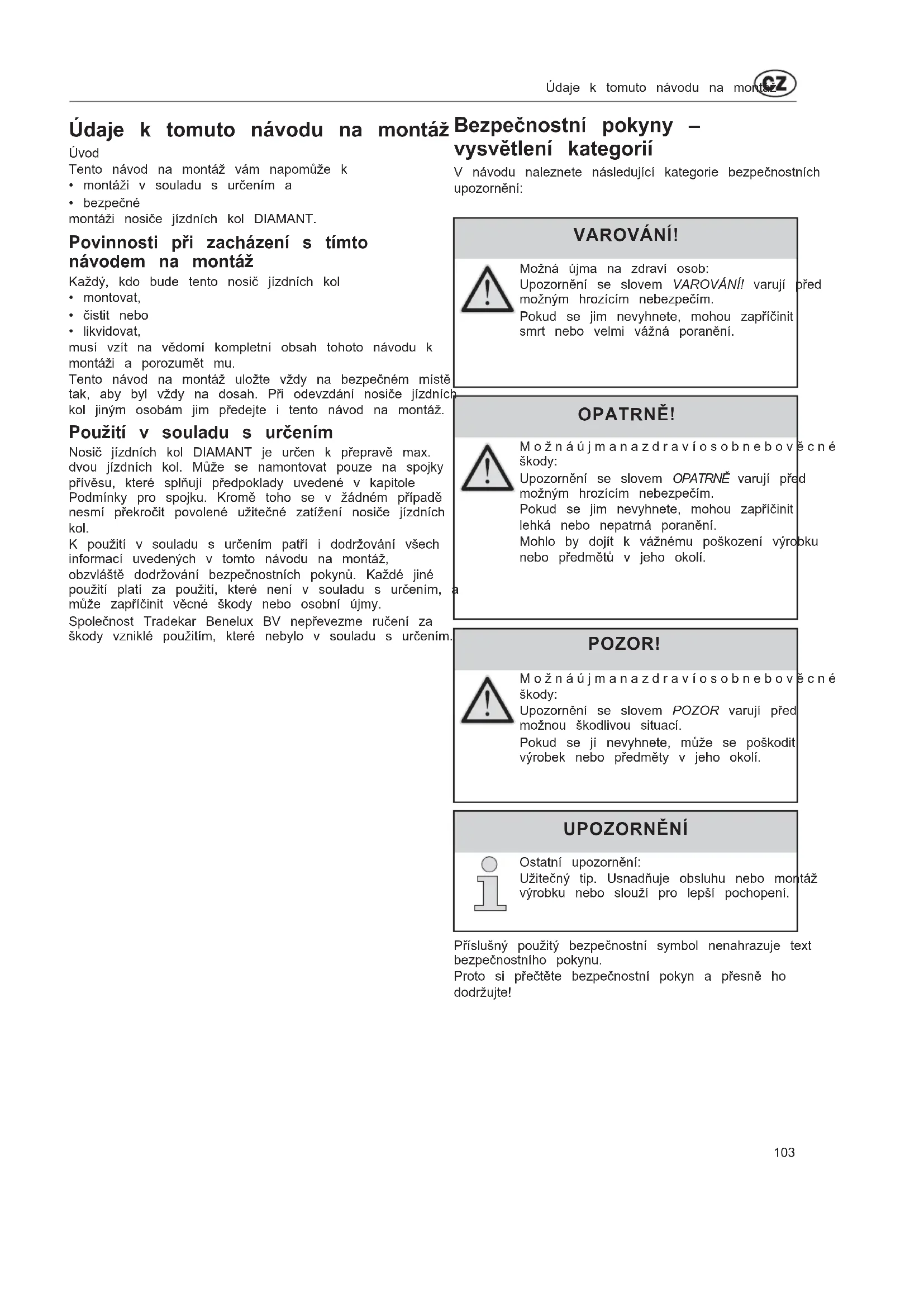

Údaje k tomuto návodu na montáž

Úvod

Tento návod na montáž vám napomůže k

• montáži v souladu s určením a
- bezpečné

montáži nosiče jízdních kol DIAMANT.

Povinnosti při zacházení s tímto návodem na montáž

Každý, kdo bude tento nosič jízdních kol

• montovat,
• čistit nebo
• likvidovat,

musí vzít na vědomí kompletní obsah tohoto návodu k montáži a porozumět mu.

Tento návod na montáž uložte vždy na bezpečném místě tak, aby byl vždy na dosah. Při odevzdání nosiče jizdníc kol jiným osobám jim předejte i tento návod na montáž.

Použití v souladu s určením

Nosič jízdních kol DIAMANT je určen k přepravě max. dvou jízdních kol. Může se namontovat pouze na spojky přívěsu, které splňují předpoklady uvedené v kapitole Podmínky pro spojku. Kromě toho se v žádném případě nesmí překročit povolené užitečné zatížení nosiče jízdních kol.

K použití v souladu s určením patří i dodržování všech informací uvedených v tomto návodu na montáž, obzvláště dodržování bezpečnostních pokynů. Každé jiné použití platí za použití, které není v souladu s určením, může zapřičinit věcné škody nebo osobní újmy.

Společnost Tradekar Benelux BV nepřevezme ručení za škody vzniklé použitím, které nebylo v souladu s určením.

Bezpečnostní pokyny – vysvětlení kategorií

V návodu naleznete následující kategorie bezpečnostních upozornění:

VAROVÁNÍ!

Možná újma na zdraví osob: Upozornění se slovem VAROVÁNÍ! varuji před možným hrozícím nebezpečím.

Pokud se jim nevyhnete, mohou zapřičinit smrt nebo velmi vážná poranění.

OPATRNĚ!

Možnáújmanazdravíosobnebověcné škody:

Upozornění se slovem OPATRNĚ varují před možným hrozícím nebezpečím.

Pokud se jim nevyhnete, mohou zapříčinit lehká nebo nepatrná poranění.

Mohlo by dojít k vážnému poškození výrobku nebo předmětů v jeho okolí.

POZOR!

Možnáújmanazdravíosobnebověcné škody:

Upozornění se slovem POZOR varují před možnou škodlivou situací.

Pokud se jí nevyhnete, může se poškodit výrobek nebo předměty v jeho okolí.

UPOZORNĚNÍ

Ostatní upozornění: Užitečný tip. Usnadňuje obsluhu nebo montáž výrobku nebo slouží pro lepší pochopení.

Příslušný použitý bezpečnostní symbol nenahrazuje text bezpečnostního pokynu.

Proto si přečtěte bezpečnostní pokyn a přesně ho dodržujte!

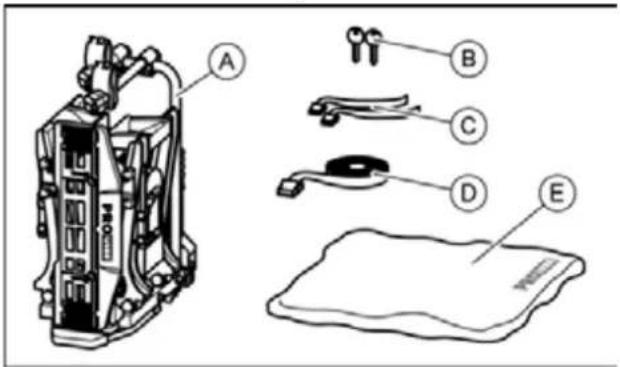

Rozsah dodávky

A = nosič jízdních kol

B = 2 klíče

C = 2 bezpečnostní popruhy pro přední kola, DIAMANT SG2

(3 bezpečnostní popruhy pro přední kola, DIAMANT SG3)

D = 1 bezpečnostní popruh pro rámy jízdních kol

E = přepravni taška

Technické údaje

	DIAMANT SG2	DIAMANT SG3
Č. výrobku:	91734	91735
Materiál:	ocel hliník	ocel hliník
Vlastní hmotnost:	17 kg	21 kg
Užitečné zatížení, max.:	60 kg	60 kg

Max. užitečné zatížení nosiče jízdních kol a povolené zatížení čepu spojky přivěsu se nesmí překročit.

Celková povolená hmotnost a povolené zatížení nápravy vozidla se v důsledku nosiče jízdních kol a nákladu nesmí překročit.

Příklad pro DIAMANT SG2

Max. zatížení čepu spojky přívěsu	Vlastní hmotnost nosiče jízdních kol	Max. užitečné zatížení nosiče jízdních kol
50 kg	17 kg	33 kg
60 kg	17 kg	43 kg
75 kg	17 kg	58 kg
90 kg	17 kg	max. 60 kg !

Příklad pro DIAMANT SG3

Max. zatížení čepu spojky přívěsu	Vlastní hmotnost nosiče jízdních kol	Max. užitečné zatížení nosiče jízdních kol
50 kg	21 kg	29 kg
60 kg	21 kg	39 kg
75 kg	21 kg	54 kg
90 kg	21 kg	max. 60 kg !

Podmínky pro spojku

VAROVÁNÍ!

Možná újma na zdraví osob v důsledku odlomení spojky přívěsu. Montáži nosiče jizdních kol na spojku z měkkého materiálu by se spojka mohla zlomit.

- Nosič jízdních kol namontujte pouze na spojku z oceli St52, šedé litiny GG52 nebo vyšší kvality.

- V žádném případě nemontujte nosič na spojku z hliníku, jiných lehkých kovů nebo plastu.

Nosič jízdních kol namontujte pouze na spojky přívěsu, které mají následující vlastnosti:

material: min. ocel St52 nebo šedá litina GG52

hodnota D: > 7,6 kN

Dodržujte upozornění od výrobce spojky.

Bezpečnostní pokyny

Přesně dodržujte pokyny k montáži. Nebudete-li dodržovat pokyny, může dojít k újmě na zdraví osob a věcným škodám.

Pokud byste si při montáži nebyli jisti, požádejte prodejce nebo výrobce o další informace.

Výrobce ani prodejce neručí za škody, k nimž dojde následkem nesprávného použití nebo nesprávnou montáží.

Pravidelně kontrolujte nosič jízdních kol a k němu patřící náklad! Je to vaši povinností a v připadě škodní události se na vás převede ručení

UPOZORNĚNÍ

Tento nosič jízdních kol má evropské pov k provozu. Je přiloženo k nosiči a při použivání nosiče ho musíte mit u sebe.

UPOZORNĚNÍ

Při jízdě s namontovaným nosičem jízdníc kol platí zákonná ustanovení a předpisy o přepravě nákladu za vaším vozidlem.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody důsledku změny jízdních vlastnosti vozidla. Jízda s nosičem jízdních kol ovlivňuje jízo vlastnosti vašeho vozidla.

• Přizpůsobte jízdní rychlost novým jízdnín vlastnostem vozidla.
• Nikdy nejezděte rychleji než 120 km/h.
• Vyhýbejte se prudkým a trhavým pohyb při řízení.
• Zohledněte, že vaše vozidlo je delší ne obvykle.

VAROVÁNÍ!

Překročení max. užitečného zatížení nosiče jízdních kol a povoleného zatížení na čep spojky přívěsu či celkové povolené hmotno může vést k vážným nehodám.

- Bezpodmínečně se řídte údaji o max. užitečném zatížení, povoleném zatížení čepu spojky přívěsu a celkové povolené hmotnosti vozidla. Tyto údaje v žádném případě nepřekračujte.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdních kol.

Jízda bez bezpečnostních popruhů může zapříčinit nehody.

• Před každou jízdou zkontrolujte správnost a pevnost osazení popruhu kolem jízdních kola U-třmennosiče (vizkrok 10).
• Před každou jízdou zkontrolujte správnost a pevnost osazení obou popruhů kolem předního kola a popruh kolem zadního kola jízdních kol.
• Příp. popruhy dotáhněte.
• Před každou jízdou zkontrolujte, zda nejsou použité popruhy poškozené a opotřebované.
• Poškozené nebo opotřebované popruhy se musejí před jízdou vyměnit za nepoškozené popruhy. Za tím účelem se mohou používat pouze popruhy, které jsou schváleny společností Tradekar Benelux BV.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody v důsledku neúplné montáže nosiče jízdních kol.

Jízda se složeným nosičem jízdních kol může mít za následek nehody.

Pohyblivé díly nosiče jízdních kol představují v neúplně smontovaném stavu zdroj nebezpečí.

• Pokud nosič jízdních kol nepotřebujete, odmontujte ho.
• Nikdy nejezděte se složeným nosičem jízdních kol.

VAROVÁNÍ!

Újma na zdravi osob nebo věcné škody následkem přečnívajících dílů.

Díly přečnívající přes okraj vozidla, příp. nosič jízdních kol mohou během jízdy zapříčinit újmu na zdraví osob nebo věcné škody.

- Montujte pouze dily, které nepřečnívaji přes okraj vozidla.

VAROVÁNÍ!

Újma na zdraví nebo věcné škody následkem použití krycích plachet.

Krycí plachty zvyšují odpor vzduchu. Mohou se uvolnit a poletovat, což může vést k těžkým nehodám.

- Nepoužívejte plachty.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody v důsledku ztracení nosiče jízdních kol. Nosič je správně osazený na spojce až po upevnění a několika ujetých kilometrech.

• Po několika ujetých kilometrech zkontrolujte upevnění nosiče ohledně bezpečného osazení.
  • V případě uvolněného osazení provedte montáž znovu.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody v důsledku zlomení nosiče jízdních kol. Jizda s namontovaným nosičem jizdních kol na neschůdném terénu může vést k odlomení nosiče.

- Nepoužívejte nosič jízdních kol na neschůdném terénu.

POZOR!

Věcné škody v důsledku otevřených zadních výklopných dveří.

Zadní výklopné dveře by mohly narazit na nosič jízdních kol a poškodit se.

• Elektrické zadní výklopné dveře vypněte a ovládejte manuálně.
• Před otevřením zadních výklopných dveň odklopte nosič jízdních kol.

POZOR!

Věcné škody v důsledku horkých výfukových plynů.

Na nosiči nebo jízdních kolech mohou vzniknout věcné škody, pokud se vyústění výfuku nachází přímo u nich.

• V připadě potřeby používejte ochrannou koncovku na výfuk.

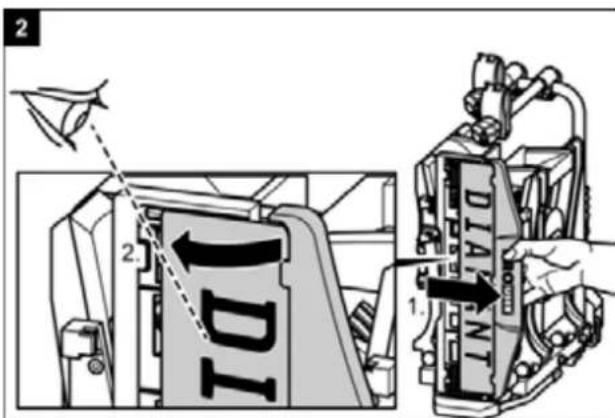

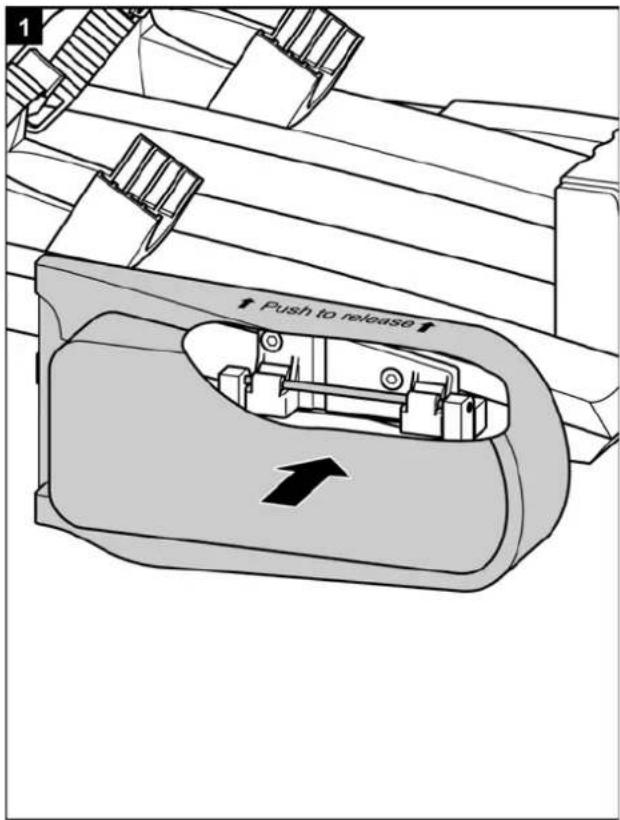

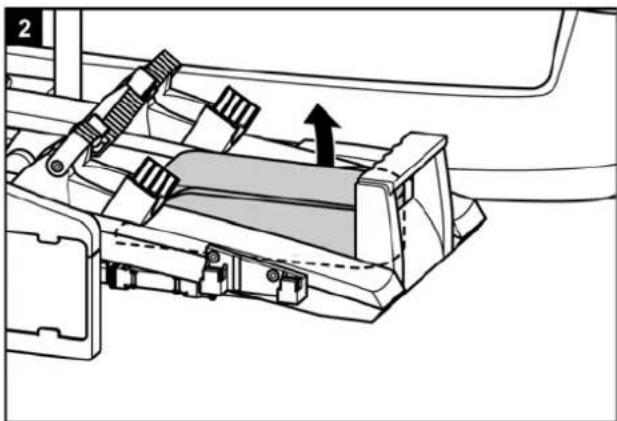

Před prvním uvedením do provozu Montáž registrační značky na nosiči jízdních kol

DIAMANT

2 2 1 1

3 101 DIAMANT

Montáž a použití

Montáž nosiče jízdních kol na spojce přívěsu

• Vozidlo odstavte na rovné ploše.
  • Zatáhněte ruční brzdu.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody důsledku poškozeného nosiče jízdních kol. Poškození nosiče, jako jsou např. ohnuté trhliny nebo poškrábání, vylučují bezpečné fungování nosiče.

• Nosič jízdních kol nemontujte, pokud je poškozený.
• Postupujte, jak je popsáno v kapitole Údržba.

díly,

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody ztracením nosiče jízdních kol během jízdy. Nečistý nebo poškozený spoj mezi nosičem jízdních kol a spojkou přívěsu může vést k uvolnění nosiče jízdních kol.

• Poškozenou spojku přívěsu vyměňte.

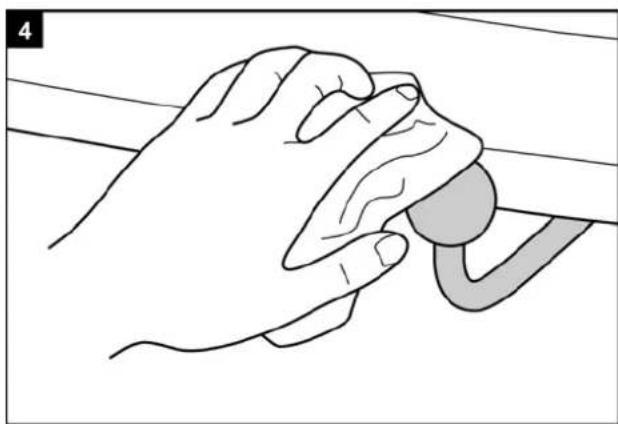

• Spojku přivěsu zbavte nečistot, prachu a tuku.

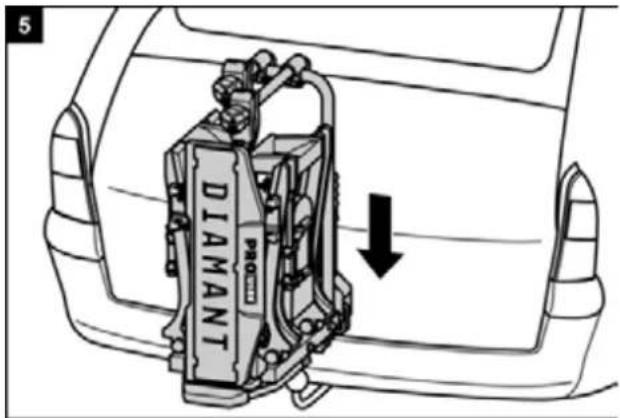

DIAMANT

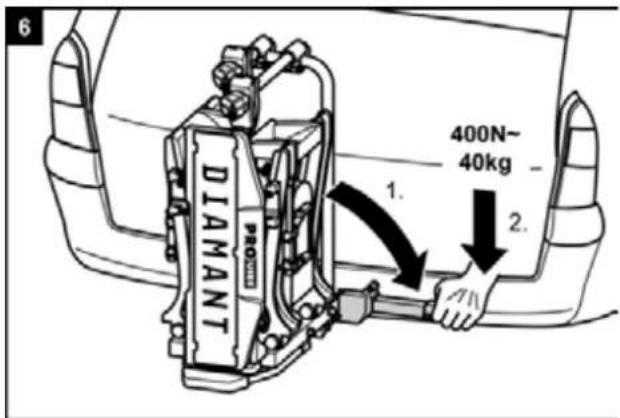

6 DIAMANT 1. 400N~ 40kg 2.

UPOZORNĚNÍ

U spojek se na hlavici spojky často nachází vrstva laku.

K dosažení co nejlepšího uchycení nosiče jízdních kol by se tato vrstva laku měla opatrně odstranit. Řidte se pokyny výrobce spojky.

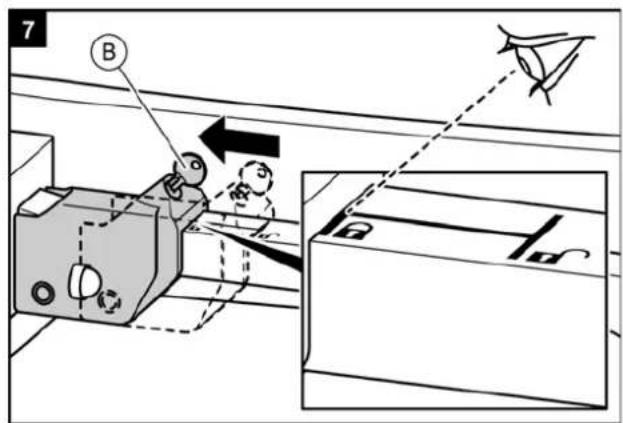

7 B

Újma na zdraví osob nebo věcné škody v důsledku nezajištěného nosiče jízdních kol. Pokud se páka nezajistí uzavřením, může se nosič jízdních kol během jízdy uvolnit z vozidla.

- Nosič jizdních kol uzamkněte. - Zkontrolujte, zda jste páku zavřeli a vytáhl klíč.

Uzamknutím předcházíte i připadné krádež nosiče jízdních kol.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody v důsledku ztracení nosiče jízdních kol během jízdy.

Uvolněný spoj mezi nosičem jízdních kol a spojkou přívěsu může vést k uvolnění nosiče jízdních kol.

- Zkontrolujte nosič jízdních kol, zda je bezpečně upevněný.

• V případě uvolnění spoje zopakujte pracovní kroky 4 až 8. Nedojde-li ke zlepšení, musí se v případě potřeby seřidit rychlouzávěr, viz kapitola Údržba.

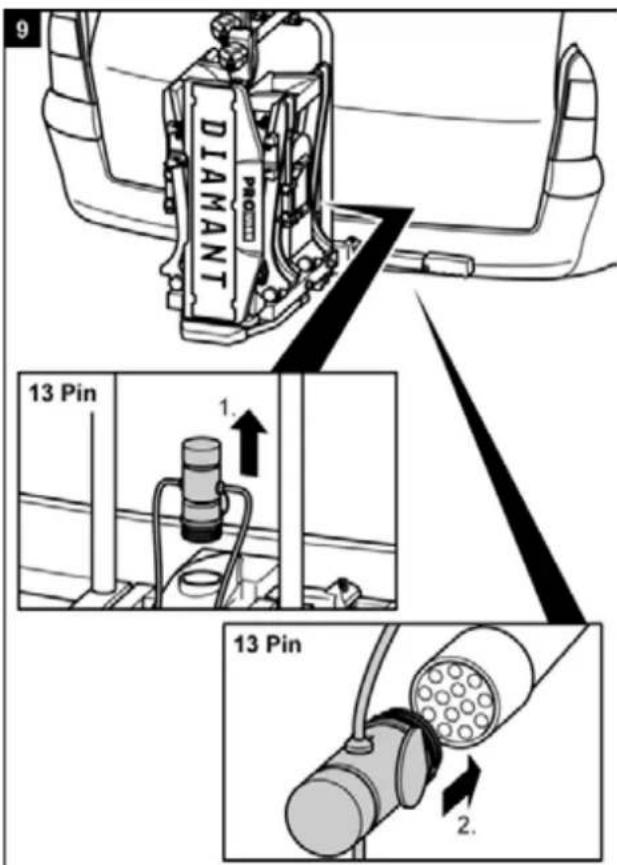

DIAMANT 13 Pin 1. 13 Pin 2.

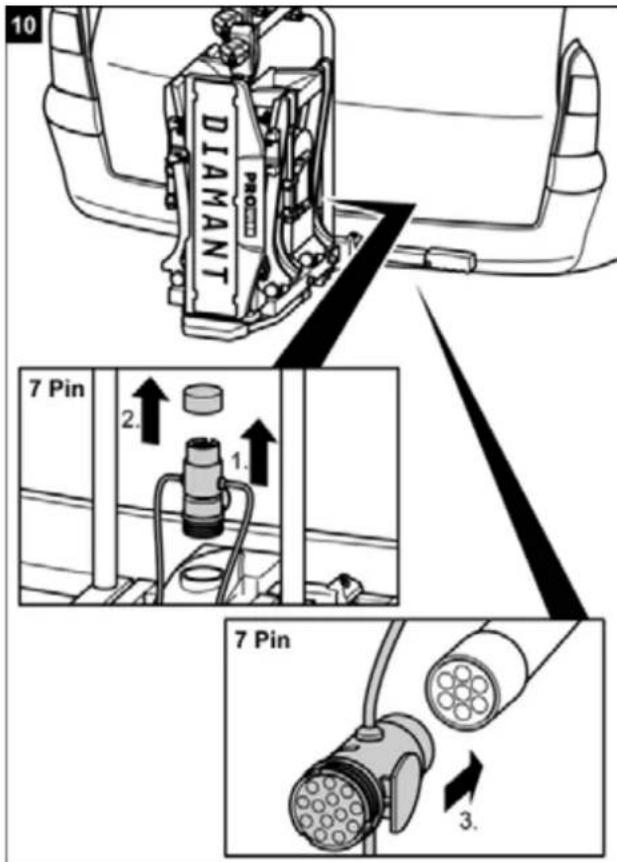

10 DIAMANT 7 Pin 2. 1. 7 Pin 3.

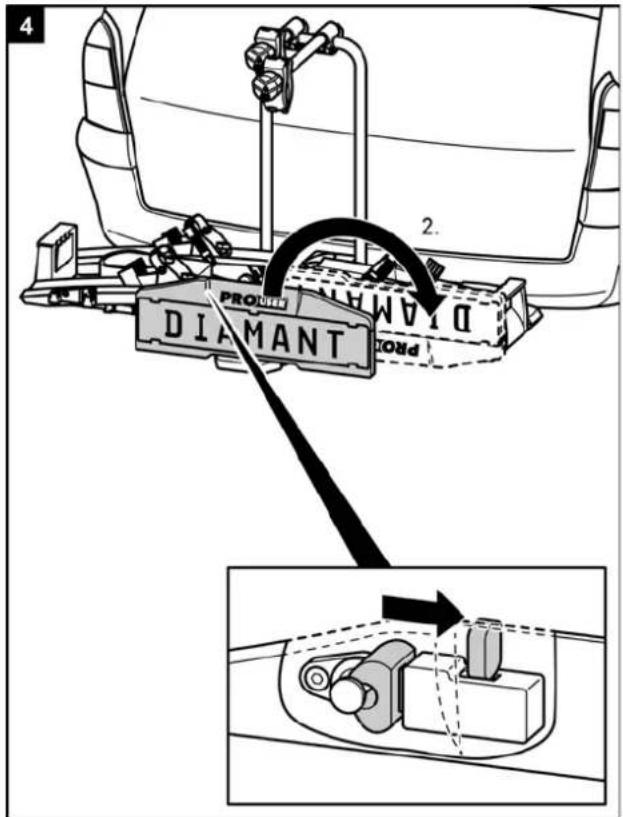

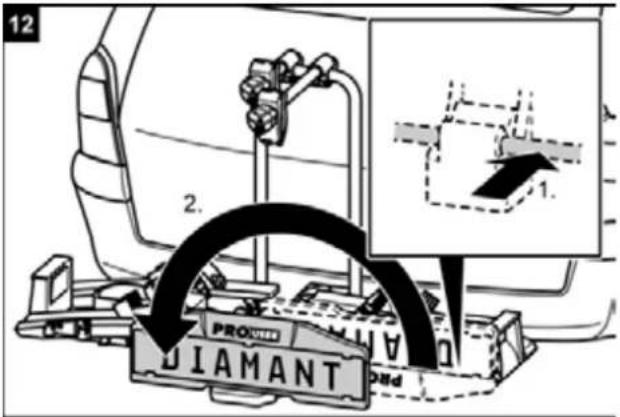

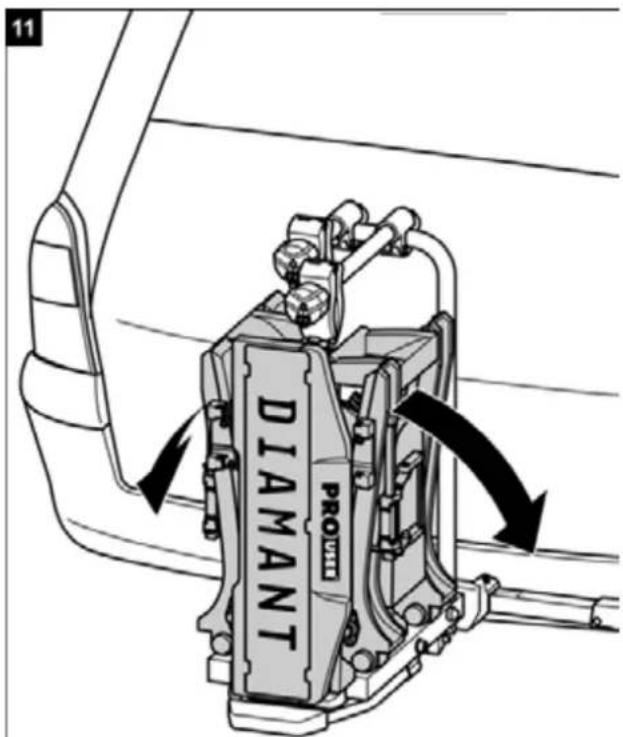

Újma na zdraví osob nebo věcné škody důsledku nezajištěného držáku registrační značky.

Pokud se držák registrační značky nezajis blokovacím čepem, může se během jízdy uvolnit.

1. Zatáhněte zpět blokovací čep.
2. Překlopte držák registrační značky, dok slyšitelně nezapadne.
3. Pustte blokovací čep a nechte ho zapadnout do otvoru držáku registrační značky.

12 2. PROCESI LIAMANT 1.

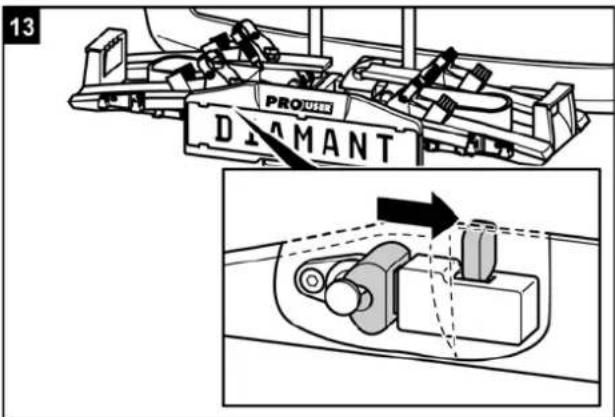

13 PROUSER DAMANT

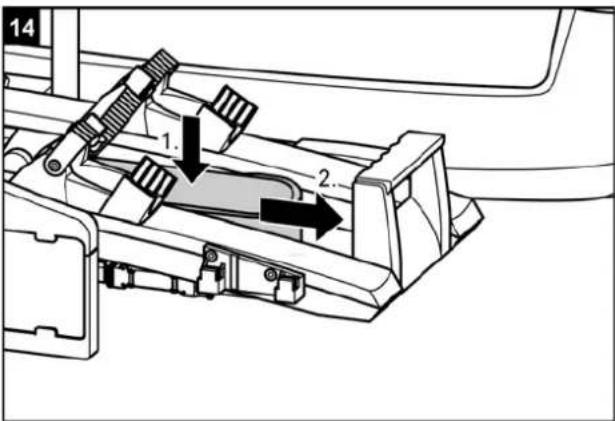

14 1. 2.

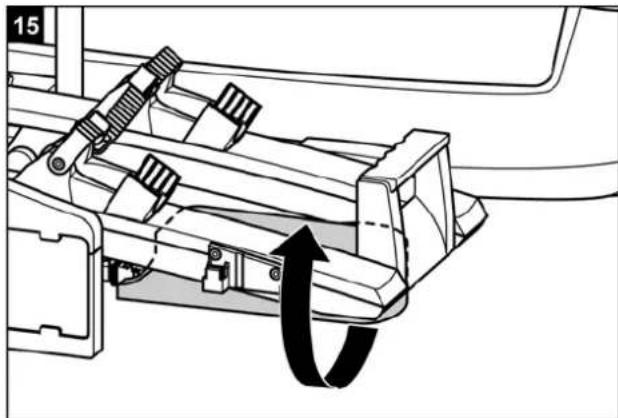

Újma na zdravi osob v důsledku nezpozorování jinými účastníky silničního provozu.

Jízda bez funkčního osvětlovacího zařízení může vést k nehodám.

• Před každou jízdou zkontrolujte správnou funkčnost osvětlovacího zařízení.
  • V případě potřeby vyměňte vadné žárov
• Zkontrolujte spoj mezi konektorem a spojkou.

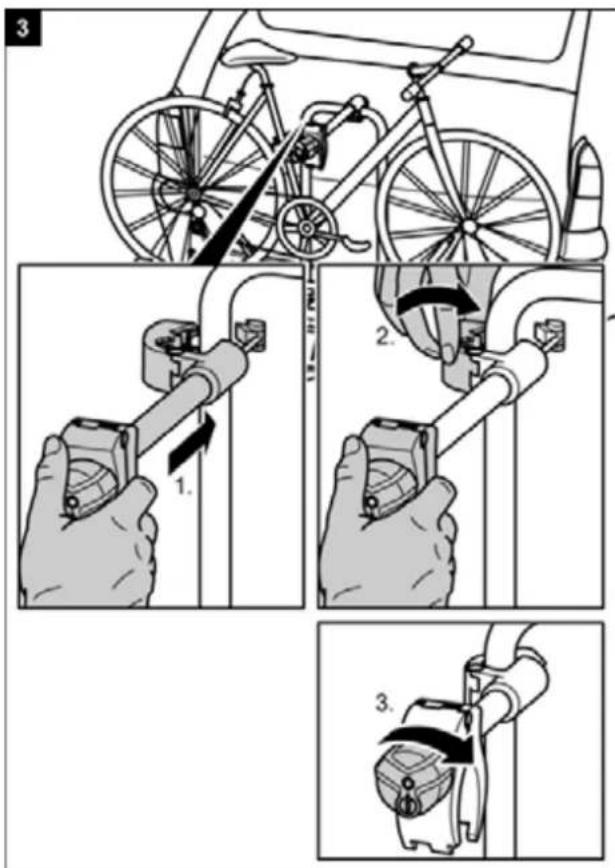

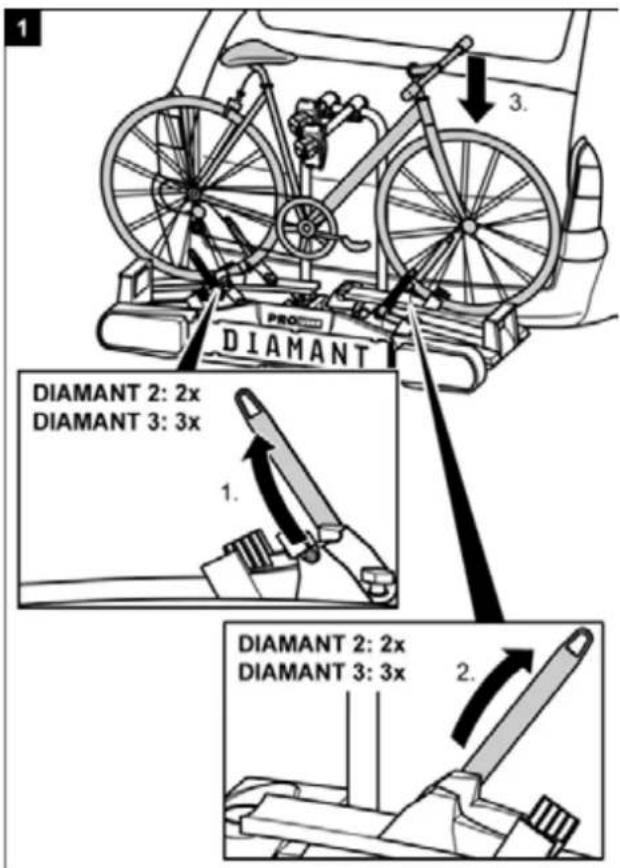

Namontovat jízdní kola

POZOR!

Možná újma na zdraví osob nebo věcné škody v důsledku poletujících dílů.

Dily, které nebyly na jízdnich kolech pevrě přišroubovány, se během jízdy mohou uvolnit

- Odstraňte všechny díly, které nejsou pevně spojeny s jízdním kolem, jako např. hustilky, tašky na jízdní kolo, navigační přístroje, baterie nebo akumulátory.

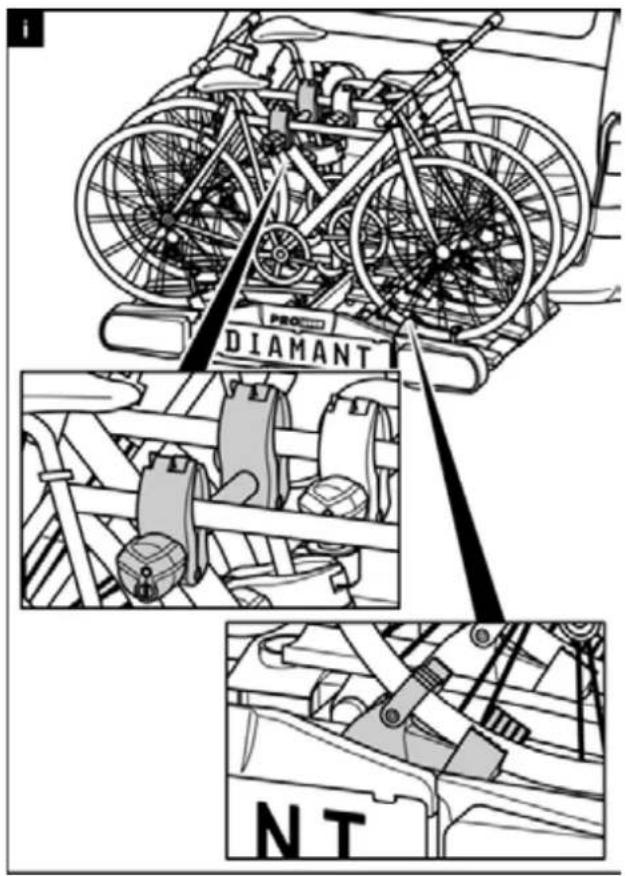

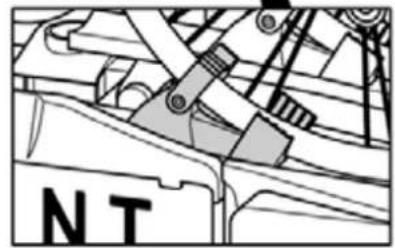

UPOZORNĚNÍ

Aby se vylepšily jízdní vlastnosti vašeho vozidla, přimontujte nejdříve nejtěžší kolo. Kromě toho byste měli v případě, pokud montujete pouze jedno jízdní kolo, vložit jízdní kolo do lišty, která se nachází nejblíže k zadní části vozidla.

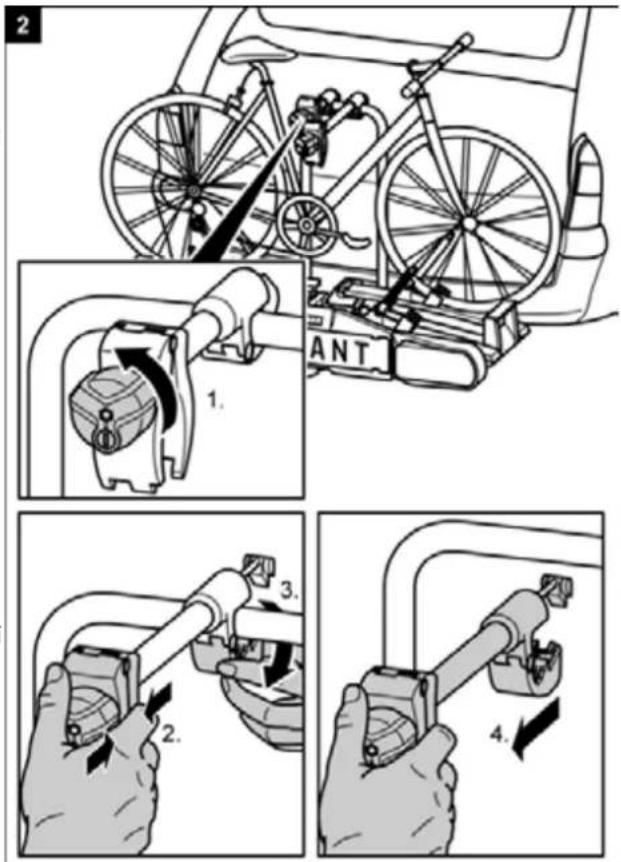

1 3. DIAMANT PRO DIAMANT DIAMANT 2: 2x DIAMANT 3: 3x 1. 2. DIAMANT 2: 2x DIAMANT 3: 3x

Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdního kola. Jízda bez bezpečnostních popruhů může zapřičinit nehody.

• Před každou jízdou zkontrolujte správnost a pevnost osazení popruhu kolem jízdních kol a U - třmen nosiče (viz krok 10).
• Před každou jizdou zkontrolujte správnost a pevnost osazení obou popruhů kolem předního kola a popruh kolem zadního kola jízdních kol.
• Příp. popruhy dotáhněte.
• Před každou jizdou zkontrolujte, zda nejsou použité popruhy poškozené a opotřebované.
• Poškozené nebo opotřebované popruhy se musejí před jízdou vyměnit za nepoškozené popruhy. Za tím účelem se mohou používat pouze popruhy, které jsou schváleny společností Tradekar Benelux BV.

VAROVÁNÍ!

Újma na zdraví osob nebo věcné škody v důsledku ztracení jizdního kola během jizdy. Volný spoj mezi nosičem a jizdním kolem může vést k uvolnění spoje a ztrátě jizdního kola.

• Zkontrolujte jízdní kola, zda jsou bezpečně a kompletně upevněna.
  • V případě uvolnění spoje zopakujte pracovní kroky 1 až 10 této kapitoly.

DIAMANT SG3:

Montáž třetího jízdního kola

UPOZORNĚNÍ

Montáž třetího jízdního kola se provádí na pneumatice pomoci volných zarážek kol jako při upevnění prvního a druhého jízdního kola Navíc se třetí jízdní kolo spojí s rámem středního kola pomocí krátkého držáku rámu.

PRO DIAMANT NT

Újma na zdraví osob nebo věcné škody v důsledku ztracení jízdního kola během jízoy. Jízda bez bezpečnostních popruhů může zapříčinit nehody.

Uvolněný spoj mezi nosičem a jizdním kolém může vést k uvolnění spoje a ztrátě jízdního kola.

- Bezpodmínečně dodržujte všechna výstražná upozornění uvedená na straně 110.

Překlopení nosiče jízdních kol, přístup k zavazadlovému prostoru

Věcné škody v důsledku otevřených zadních výklopných dveří.

Zadní výklopné dveře by mohly narazit na nosič jízdních kol a poškodit se.

• Elektrické zadní výklopné dveře vypněte a ovládejte manuálně.
• Před otevřením zadních výklopných dveř odklopte nosič jízdních kol.

1 AMAN 1. 2. DI.MANT

OPATRNĚ!

Újma na zdravi nebo věcné škody v důsledku náhlého sklopení.

Části těla nebo předměty, které se při sklopení nacházejí pod nosičem nebo před ním, se mohou přivřít.

• Ujistěte se, že se pod nosičem nic nenachází.
• Dávejte pozor na tělo, hlavně na hlavu dodržujte bezpečnostní odstup.
• Nosič přidržte při sklápění za U - třmen. Pomocí chodidla uvolněte zablokování (1.) a poté rukou překlopte nosič dolů (2.).

OPATRNĚ!

Možná újma na zdraví nebo věcné škody v důsledku vyklopení.

Části těla nebo předměty, které se nacházejí mezi nosičem a vozidlem, se mohou přivňt.

• Ujistěte se, že mezi nosičem a vozidlem nenachází.
• Odstraňte vše v prostoru mezi nosičem a vozidlem.

Demontáž nosiče jízdních kol

Možná újma na zdraví nebo věcné škody v důsledku ztracení nosiče jízdních kol během jízdy.

Neodklopený nosič jízdních kol může vést k odtržení nosiče nebo spojky.

• Před jízdou odklopte nosič.
• Zkontrolujte, zda nosič jízdních kol řádně zapadnul. V případě potřeby nechte nosič zapadnout podle výše uvedeného popisu.

Nejdříve povolte blokovací čep za držákem registrační značky.

4 2. DIAMANT ONd

Při sejmutí nosiče jízdních kol postupujte následně v opačném pořadí oproti montáži

Přenášení nosiče jízdních kol

Uložení nosiče jízdních kol do přepravní tašky

Čištění a ošetřování

Nosič jízdních kol se dá čistit jemným čisticím

prostředkem, teplou vodou a/nebo jemnou utěrkou.

Předtím odstraňte hrubou nečistotu a prach. Nepoužívejte rozpouštědla ani podobné čisticí připravky, protože mohou poškodit nosič jízdních kol.

Nosič jízdních kol nechte volně osušit. Nepoužívejte fén ani jiná výhřevná tělesa k urychlení procesu schnutí.

Nosič jízdních kol čistěte pravidelně v pobřežní oblasti a při používání za podmínek v zimě, aby se smyla sůl a prodloužila jeho životnost.

Nosič jizdních kol uskladněte při delším čase nepouživání (např. přes zimu) na suchém a chráněném místě, aby se prodloužila jeho životnost.

Údržba

Před každou jízdou zkontrolujte nosič jízdních kol ohledně opotřebování. Obzvláště se musejí vyměnit vadné kovové dily a upínací řemeny.

K výměně dílů se obrat'te na náš zákaznický servis. Každá změna na originálních dílech a materiálech nebo na konstrukci nosiče jízdních kol může negativně ovlivrit bezpečnost a výkonnost.

Ocelové díly nosiče jízdních kol byly ve výrobě opatřeny ochranným práškovým lakovým nátěrem proti korozi. Pokud se tato vrstva laku poškodi, zajistěte co nejrychlej profesionální odstranění poškození.

Za běžných podmínek a používání nosiče jízdních kol stačí nosič jízdních kol jen očistit, jinak nevyžaduje údržbu.

Seřízení rychlouzávěru

Tuto údržbu provádějte pouze tehdy, pokud se nosič jízdních kol nedá pevně namontovat na spojku přívěsu tak, jak je to uvedeno v kapitole Montáž.

• Nosič jízdních kol sejměte ze spojky přívěsu podle popisu v kapitole Demontáž.
  • Stáhněte ochranný kryt proti prachu.
• Mirně povolte pojistnou matici tak, jak je znázorněno obrázku.
  • Nastavovací šroub otočte o čtvrt otáčky.
• Utáhněte pojistnou matici.
• Zkontrolujte, zda nosič nyní pevně přiléhá ke spojce přivěsu, jak je to popsáno v kapitole Montáž. Pokuč nikoliv, zopakujte výše uvedené kroky.

1

DIAMANT

2

1. SW 18 2. PRO DIAMANT

3 1. 2.

Likvidace

K provedení likvidace je nutné dodržovat místní úřední předpisy.

I obal zlikvidujte po roztřidění ve vyhrazených sběrných nádobách.

Bližší informace vám poskytne komunální orgán pro likvidaci.

a

Kontakt

Tradekar Benelux BV

Staalweg 8

4104 AT CULEMBORG

Nederland

Telefon: [phone]

Telefax: [phone]

E-mail: [e-mail]

Obsazení konektoru

Nosič jizdních kol je vybavený osvětlovacím zařízením. Zařízení se připojuje do zásuvky spojky přívěsu pomoc 13-pólového konektoru. Pokud má vaše vozidlo místo 13-pólové přípojky k dispozici pouze 7-pólovou přípojku, jsou zde uvedeny příslušné příklady osazení. Tyto informace jsou určeny pouze k přestavení prostřednictvím specializované firmy. Přestavení prostřednictvím nevyškolené osoby je zakázáno.

7 pin

1/L	Směrovka vlevo	žlutá
2/54G	Koncové mlhové světlo	modrá
3/31	Uzemnění	bílá
4/R	Směrovka vpravo	zelená
5/58R	Koncové světlo vpravo	hnědá
6/54	Brzdová světla	červená
7/58L	Koncové světlo vlevo	černá

13 pin

7 8 9 1 2 10 4 3 11 5 13 12 10 2 4 6 11 3 5 12 13

1	Směrovka vlevo	žlutá
2	Koncové mlhové světlo	modrá
3	Uzemnění	bílá
4	Směrovka vpravo	zelená
5	Koncové světlo vpravo	hnědá
6	Brzdová světla	červená
7	Koncové světlo vlevo	černá
8	Zpětné světlo	šedá
9	Neobsazené
10	Neobsazené
11	Neobsazené
12	Uzemnění
13	Neobsazené

Pos.	Množství	Název
1	1	Náhradní sklo vlevo
2	1	Ochrana světla vlevo
3	4	U - podložka M5
4	4	Kloboučková matice M5
5	2	Zapuštění světla
6	1	Náhradní sklo vpravo
7	4	"šroub M5 x 20 mm"
8	4	Krytka držáku
9	1	Aretace světla vlevo
10	2	Kryt držadla nosiče
11	4	Lišta na kola
12	1	Aretace světla vpravo
13	4	Zablokování kola s upínacím popruhem
14	4	Křidlatá matice M6
15	4	"Kulisový šroub M6 X 20mm"
16	4	"Koncový uzávěr hliníková lišta vnitřní"
17	1	Držák rámu dlouhý
18	1	Držák rámu krátký
19	1	Držák stolu nosiče a U - třmen
20	2	Uzavírací čep M10
21	2	U – podložka M10
22	2	Podpěrný tlumič
23	1	Základní rám s rychlouzávěrem
24	2	"Samojistící matice M10"
25	4	"Zátka 60mm x 25mm"
26	3	Plastový stojan
27	3	Šroub stojanu M6 x 40mm
28	2	"Inbusový šroub M8 x 45mm"
29	4	"Zátka k č. 19 35mm x 35mm"
30	2	U – podložka M8
31	2	"Samojistící matice M8"
32	8	Krytka závěsu

Pos.	Množství	Název
33	4	"Samojistící matice M10"
34	4	U – podložka M10
35	4	Vnitřní podložka M10
36	2	"Inbusový šroub M10 X 80mm"
37	4	"Inbusový šroub M10 x 80mm"
38	2	"Pružiny k blokování č. 39"
39	1	Odklápěcí blokování
40	1	"Ochrana pro blokování"
41	1	"Kompletní stůl nosiče vlevo"
42	2	Aretovač registrační značky
43	1	Držák registrační značky
44	1	Čep
45	1	"Blokování držáku registrační značky"
46	1	Držák blokování
47	1	"Kompletní stůl nosiče vpravo"
48	1	Ochrana světla vpravo
49	1	Kompletní světlo vpravo

Tradekar Benelux BV

Staalweg 8

4104 AT CULEMBORG

Nederland
