Technische Merkmale	Gasgrill mit 4 Brennern, Grillfläche von 2400 cm8, Gesamtleistung von 12 kW.
Abmessungen	Gesamtmaen: 145 x 60 x 115 cm, Gewicht: 50 kg.
Materialien	Edelstahl, emaillierte Gusseisengitter.
Verwendung	Ideal zum Grillen von Fleisch, Gemse und Fisch, mit elektronischer Zndung.
Wartung	Regelmige Reinigung der Gitter, Entleerung der Fettauffangschale, Schutz vor Witterungseinflssen.
Sicherheit	Ausgestattet mit Sicherheitsvorrichtungen zur Vermeidung von Gaslecks, Deckel mit Verriegelung.
Inklusive Zubehr	Integriertes Thermometer, Plancha, Grillutensilien.
Garantie	2 Jahre auf Teile, 5 Jahre auf die Wanne.

Häufig gestellte Fragen - BBQ Patio Chef 4+ Patton

Wie znde ich den Patton BBQ Patio Chef 4+ an?

Um den Grill anzuznden, fnen Sie den Deckel, drehen Sie das Gasventil auf und verwenden Sie dann einen langen Anznder oder einen Feuerstein, um das Gas zu entznden. Stellen Sie sicher, dass der Grill gut beltet ist.

Wie hoch ist die Leistung des Patton BBQ Patio Chef 4+?

Der Patton BBQ Patio Chef 4+ hat eine Leistung von 12 kW, was ein effizientes und schnelles Grillen ermigt.

Wie reinige ich das Grillrost?

Nach jedem Gebrauch verwenden Sie eine Edelstahlbrste, um das Rost zu reinigen, solange es noch warm ist. Fr eine grcndige Reinigung nehmen Sie das Rost ab und waschen es mit Seifenwasser.

Welche Zubehrteile sind im Lieferumfang des Grills enthalten?

Der Patton BBQ Patio Chef 4+ wird mit Gusseisengittern, einer Fettauffangschale und einem Deckel aus Edelstahl geliefert.

Wie stelle ich die Temperatur des Grills ein?

Verwenden Sie die Gasregler, um die Temperatur anzupassen. Drehen Sie die Regler nach rechts, um die Hitze zu erhhen, und nach links, um sie zu verringern.

Kann der Grill drinnen verwendet werden?

Nein, der Patton BBQ Patio Chef 4+ ist nur fr den Aueneinsatz konzipiert. Verwenden Sie ihn nicht in geschlossenen Rumen wegen der Gefahr einer Kohlenmonoxidvergiftung.

Wie lagere ich den Grill im Winter?

Reinigen Sie ihn vor der Einlagerung grcndlich, entfernen Sie die Gasflaschen und decken Sie ihn mit einer geeigneten Abdeckung ab, um ihn vor Witterungseinflssen zu schtzen.

Gibt es eine Garantie auf den Patton BBQ Patio Chef 4+?

Ja, der Grill wird in der Regel mit einer 2-jhrigen Garantie verkauft. Bitte lesen Sie das Benutzerhandbuch fr weitere Details.

Wie ersetze ich ein defektes Teil?

Kontaktieren Sie den Patton-Kundendienst mit der Seriennummer Ihres Grills und der Beschreibung des zu ersetzenden Teils. Sie werden Sie durch den Bestellprozess fhren.

Welcher Gasart kann mit dem Patton BBQ Patio Chef 4+ verwendet werden?

Dieser Grill ist fr den Betrieb mit Propan- oder Butangas ausgelegt. Stellen Sie sicher, dass Sie die empfohlene Gasart fr einen optimalen Betrieb verwenden.

BEDIENUNGSANLEITUNG BBQ Patio Chef 4+ Patton

MONTAGE VAN DRUKREGELAAR EN GASSLANG

EEN VEILIG GEBRUIK VAN DE GASFLES

EERSTE GEBRUIK / GEBRUIK NA LANGE PERIODE – BEGIN VAN HET SEIZOEN

BARBECUEN MET GESLOTEN KAP

PATTON

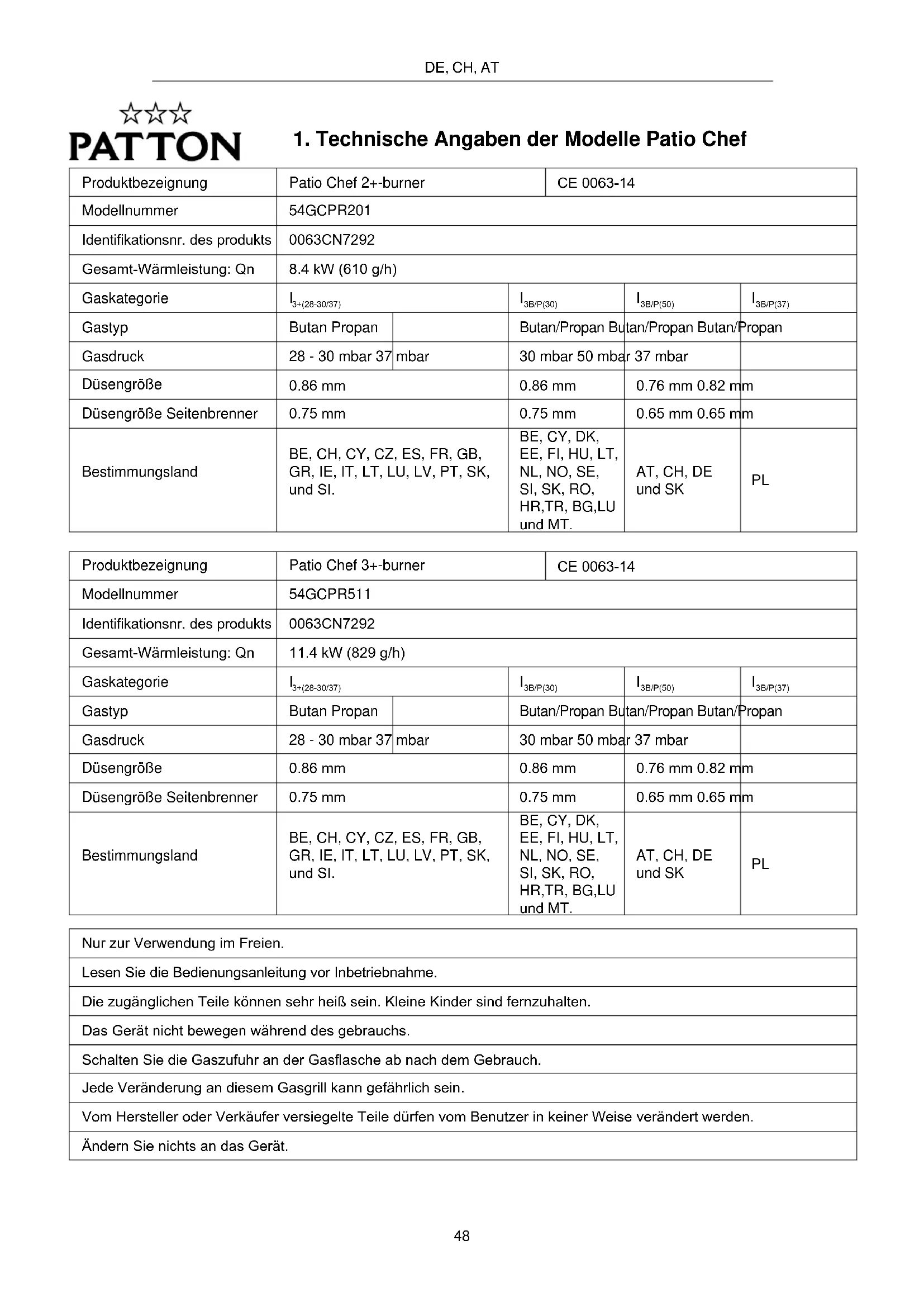

1. Technische Angaben der Modelle Patio Chef

Produktbezeignung	Patio Chef 2+-burner		CE 0063-14
Modellnummer	54GCPR201
Identifikationsnr. des produkts	0063CN7292
Gesamt-Wärmleistung: Qn	8.4 kW (610 g/h)
Gaskategorie	I_3+(28-30/37)		I_3B/P(30)	I_3B/P(50)	I_3B/P(37)
Gastyp	Butan Propan		Butan/Propan Butan/Propan Butan/Propan
Gasdruck	28 - 30 mbar 37	mbar	30 mbar 50 mbar	37 mbar
Düsengröße	0.86 mm		0.86 mm	0.76 mm 0.82 mm
Düsengröße Seitenbrenner	0.75 mm		0.75 mm	0.65 mm 0.65 mm
Bestimmungsland	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, und SI.		BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR,TR, BG,LU und MT.	AT, CH, DE und SK	PL

Produktbezeignung	Patio Chef 3+-burner			CE 0063-14
Modellnummer	54GCPR511
Identifikationsnr. des produkts	0063CN7292
Gesamt-Wärmleistung: Qn	11.4 kW (829 g/h)
Gaskategorie	I_3+(28-30/37)		I_3B/P(30)		I_3B/P(50)	I_3B/P(37)
Gastyp	Butan Propan		Butan/Propan Butan/Propan Butan/Propan
Gasdruck	28 - 30 mbar 37	mbar	30 mbar 50 mbar		37 mbar
Düsengröße	0.86 mm		0.86 mm		0.76 mm 0.82 mm
Düsengröße Seitenbrenner	0.75 mm		0.75 mm		0.65 mm 0.65 mm
Bestimmungsland	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, und SI.		BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR,TR, BG,LU und MT.		AT, CH, DE und SK	PL

Nur zur Verwendung im Freien.

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme.

Die zugänglichen Teile können sehr heiß sein. Kleine Kinder sind fernzuhalten.

Das Gerät nicht bewegen während des gebrauchs.

Schalten Sie die Gaszufuhr an der Gasflasche ab nach dem Gebrauch.

Jede Veränderung an diesem Gasgrill kann gefährlich sein.

Vom Hersteller oder Verkäufer versiegelte Teile dürfen vom Benutzer in keiner Weise verändert werden.

Ändern Sie nichts an das Gerät.

• TECHNISCHE SPEZIFIKATION DES GRILLS BEFINDET SICH AUF DEM SILBERNEN SCHILD.
  ZUM GRILL WIRD FLÜSSIGER PROPAN/BUTAN ANGEWANDT. KEINE LEITUNGEN ODER ANSCHLUSSE VERWENDEN, DIE ZU ERDGAS BESTIMMT SIND; ES SEI DENN DER GRILL DAZU ANGEPASST IST.
• UM DEN GRILL ZU BENUTZEN IST EINE LPG-FLASCHE ZU BESOREN, DIE MIT PROPAN ODER BUTAN GEFÜLLT IST UND IN DRUCKREGLER IN MB GEMÄß DER GELTENDEN GESETZGEBUNG AUSGESTATTET IST.
• GENEHMIGEN SIE DEN KINDERN NIE DEN GRILL SELBST ZU BEDIENEN.
  ZUGÄNGLICHE TEILE KÖNNEN SEHR HEIß SEIN; DIE KINDER VON DER ANLAGE FERNHALTEN.
• ÄNDERUNGEN IM GRILL KÖNNEN ZUR GEFAHR FÜHRENN.
  ● WEDER DEN REGLER NOCH DEN GASABFLUSS ÄNDERN.
  • DEN GRILL WÄHREND DES BETRIEBS NICHT VERSTELLEN.
• DEN SCHLAUCH VOR JEDEM GEBRAUCH FÜR BRÜCHE; BESCHÄDIGUNGEN ODER ANDEREN ZERSTÖRUNGEN PRÜFEN.

• DIE FLAMME NICHT ANZÜNDEN, FALLS GASGERUCH ZU RIECHEN IST.

• DIE VOM PRODUZENTEN AUSGESCHALTETE ELEMENTE UNBERÜHRT LASSEN.

● DIE GASQUELLE NEBEN DEM GRILL, UNTER DEM GRILL ODER AUF DER KARRE NICHT STELLEN.

- WEDER VOLLE NOCH LEERE ERSATZBEHÄLTER UNTER DEM GRILL ODER IN SEINER NÄHE AUFBEWAHREN.

IN DER NÄHE DES GRILLS KEIN BENZIN ODER KEINE ANDERE FLÜCHTIGE BRENNBARE STOFFE AUFBEWAHREN

GASSCHLAUCH UND ELEKTRISCHE LEITUNGEN FERN VON HEIßen FLÄCHEN AUFBEWAHREN.

● VORBEUGEN SIE DEM DREHEN DES GASSCHLAUCHS.

- DEN SCHLAUCH WECHSELN; WENN ES BESCHÄDIGT IST ODER WENN DIES DIE LANDESVORSCHRIFTEN BEDÜRFEN.

● DEN FEUER IM GRILL NICHT ANZÜNDEN; WENN DIE DECKUNG GESCHLOSSEN IST.

- DIE FLAMMEN HABEN BLAU ZU SEIN UND HABEN STABIL ZU BRENNEN; OHNE GELBER FARBE AN DEN ENDUNGEN.

- SICH AN DER OBERFLÄCHE DER SCHÜSSEL ODER DES ROSTES WÄHREND ANZÜNDUNG DER ANLAGE NICHT LEHNEN.

● NUR DIE FACHGERÄTE FÜR DEN GRILL UND ACCESSOIRES VON GUTER QUALITÄT GEBRAUCHEN.

- DEN FLAMMETRENNER / GRILLROST / GRILLPLATTE ODER GRILLSOCKEL MIT ALUFOLIE ODER ANDEREM MATERIAL NICHT BEDECKEN: DASS KANN ERNSTHAFT DEN LUFTDURCHFLUSS STÖREN UND / ODER ZUR ÜBERMÄßIGEN ERWÄRMUNG IM BEREICH DES BRENNERS FÜHREN.

- ALLE VERPACKUNGSELEMENTE UND ANBRINGUNGSBÄNDE AUS DEM GRILL UND BRENNER VOR DER ERSTEN INBETRIEBNAHME DES GRILLS BESEITIGEN.

- FETT IST EIN BRENNBARER STOFF: DEN FETT ERST NACH ABKÜHLEN ENTFERNEN. SAMMELN DES FETTS IN DEM FETTBEHÄLTER AUF DEM SCHÜSSELBODEN MIT FEUER NICHT ZULASSEN: SYSTEMATISCH DEN FETTBEHÄLTER REINIGEN (JE NACH 4-5 VERWENDUNGEN).

ALLE KNÖPFE AUSSCHALTEN UND SICHERSTELLEN, DASS DER GRILL ABGEKÜHLT IST; BEVOR SIE DAS SPRÜHGERÄT MIT REINIGUNGSMITTEL ANWENDEN, UM DEN GRILL ZU REINIGEN. CHEMISCHE STOFFE IN DEN SPRÜHGERÄTEN KÖNNEN IN DER NÄHE DER WÄRMEQUELLE FLAMME ODER KORROSION HERVORRUFEN:

- TEILE / ACCESSORIES VON ANDEREN HERSTELLERN NICHT GEBRAUCHEN, ES SEI DENN, SIE VON PATTON AUSDRÜCKLICH EMPFOHLEN WERDEN. DIE GARANTIE VERLIERT DIE GÜLTIGKEIT NACH BETRIEB SOLCHER TEILE ODER ACCESSOIRES.

● DEN VENTIL DER GASFLASCHE NACH JEDEM BETRIEB ZUDREHEN.

SICHERHEIT

• Nie den Grill nie ohne Druckregler betreiben.
• Wurde kein für den jeweiligen Brennstoff entsprechender Druckregler geliefert, nehmen Sie, bitte, Kontakt mit dem lokalen Gaslieferanten auf, um den Regler zu besorgen.
• Die Druckhinweise in dem folgenden Schema dienen nur als Hinweise.

MONTAGE DES DRUCKREGLERS UND DER GASLEITUNG

• Druckregler und Gasleitung haben entsprechend für das flüssige Gas zu sein - Liquid Petrol Gas (LPG).
• Druckregler und Gasleitung haben den Druck wie oben auszuhalten.
  • Die Gasleitung darf nicht länger als 1,5 m sein.
• Flexible Gasleitung ist an den Adapter anzuschließen.
• Entsprechende Leitungsklemme verwenden, um die Leitung an den Grilladapter

anzuschließen und zwecks Anschluss der Leitung / des Reglers.

• Alles montieren, Gas aufdrehen und die Leitung für Undichtheiten prüfen. Siehe Undichtheitskontrolle. Dafür sorgen, dass dieser Vorgang in einem gut gelüfteten Raum und fern von offener Flamme, Funken und Wärmequellen erfolgt.
• Deformierte oder verrostete LPG-Gasflachen nicht gebrauchen.

Schlauchanschluss Schlauch

Illustration für den Anschluss der Grill und Gasschlauch

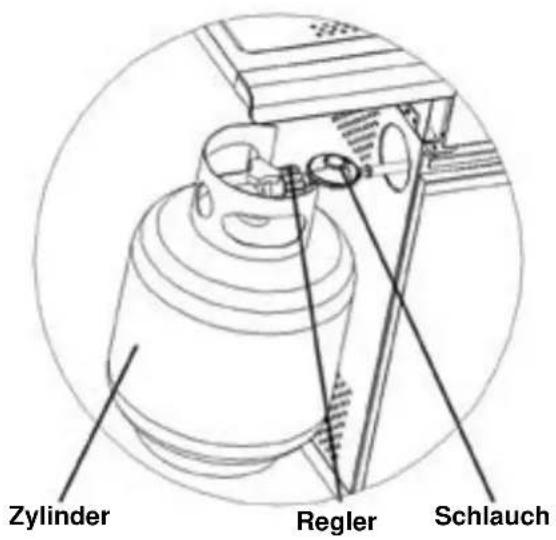

Zylinder Regler Schlauch

Illustration für den Anschluss der Gasflasche, Regler und Gasschlauch

ALLGEMEINE INFORMATIONEN

GRILLEINSTELLUNGEN

• Den Grill nur im Freien betreiben.
• Den Grill nie in touristischen Wohnwagen gebrauchen.
• Für entsprechende Belüftung und freien Luftdurchfluss um den Grill für Erhaltung optimaler Verbrennung sorgen.

KONTROLLE FÜR UNDICHTHEITEN

Achtung: Undichtheiten nie in der Nähe der offenen Flamme prüfen. Riecht es nach Gas, ist der Grill nicht anzuzünden. In solcher Situation ist das Ventil der Gasflasche zuzudrehen und offene Flamme ist zu löschen.

Vor der ersten Inbetriebnahme und am Anfang der neuen Saison die Kontrolle für Undichtheiten ausführen (oder jedes Mal nach Gasflaschewechsel).

1. Die Seifenlösung aus flüssiger Seife und Wasser machen.
2. Die Bedienungsschalter auf "OFF" umschalten, dann die Gasflasche öffnen.
3. Die Seifenlösung auf alle Gasanschlüsse anbringen. Sehen Sie Blasen, bedeutet das, dass der Anschluss ungenügend zugedreht ist. Er ist zuzudrehen oder - fallsb nötig – zu reparieren.
4. Finden Sie Leitungsleckage, ist das Ventil der Gasflasche zuzudrehen, die Gasleitung ist zu demontieren und sich bei dem Gaslieferanten beraten lassen.

BUTAN ODER PROPAN?

u diesem Grill dürfen beide Gasarten angewandt werden. Wichtig ist der Gebrauch des richtigen Reglers für den jeweiligen Gastyps, der gekauft wird. Empfohlen wird die Anwendung der Gasflaschen bis zu 10 kg.

SICHERE ANWENDUNG DER GASFLASCHE

• Nach jedem Betrieb das Gasflaschenventil zudrehen.
• Wird der Grill im Raum aufbewahren, ist die Gasflasche zu demontieren und außen aufzubewahren.

Die Gasflasche darf nicht im Inneren aufbewahren werden.

• Die Gasflasche ist in Stehstellung aufzubewahren.
• Die Gasflasche ist fern von Wärmequelle aufzubewahren.
- Wird eine Gasflasche gewechselt, hat dies fern von freier Flamme, Funken und Wärmequellen zu erfolgen.

WARTUNG

RÜCKFLUSS

- Das Ventil der Gasflasche zudrehen und den Bedienungsschalter des Brenners in Position "OFF" bringen. Abwarten bis der Grill abgekühlt wird und dann die Brenner und den Gaszufluss reinigen.

REINIGUNG DER ROSTEN, GRILLPLATTEN / HOTPLATE

• Das Gasflaschenventil zudrehen.
- Abwarten bis Rost, Grillplatten / Hotplate abkühlen. Mit Hilfe eines Kunststoffschwammes zur Reinigung und Wasser reinigen. Das Reinigen wird erfolgreicher, wenn die Teile durch die Nacht in einem Behälter mit warmem Wasser und ein bisschen Bio-tex oder Natrium aufweichen lassen. Alle Teile trocknen, bevor sie auf ihre Stellen gelingen.

REINIGUNG DES FLAMMENVERTEILERS

- Der Brennerverteiler ist regelmäßig in warmem Wasser mit Zusatz eines Reinigungsmittels oder Natrium zu reinigen. Ist es notwendig, ist Stahlwolle zu gebrauchen, um die festgerosteten oder angebrannten Speiseteile zu beseitigen. Der Verteiler soll vor der Wiedermontage trocken sein.

REINIGUNG DES ABFLUßBEHÄLTERS

• Den Behälterinhalt abkühlen, bevor es entleert wird und den Behälter in warmem Wasser mit weicher Bürste und mildem Reinigungsmittel (Natrium) reinigen.
• Die Teile gut spülen und abtrocknen lassen. Wird eine Schicht der Alufolie in dem Behälter gelegt, lässt das der Fett und Satz einfach beseitigen.

JÄHRLICHE GRILLREINIGUNG

Werden Rost und Grillplatte / Hotplate systematisch gewartet und nach jedem Gebrauch, am besten mit einer Kupferbürste gereinigt, ist Ihr Grill immer betriebsbereit. Die ganze Anlage ist einmal im Jahr grundsätzlich zu reinigen.

DAS INNERE

• Den Schalter der Brennerbedienung in Position "OFF" bringen, das Ventil der Gasflasche schließen und den Schlauch / Druckreduktor des Grills demontieren.
• Die Grillplatte / Hotplate, Rosten, Flammenverteiler und Brenner beseitigen. Die Öffnungen des Gaszuflusses mit Alufolie decken. Das Innere und die Außenseite des Grills mit Hilfe einer weichen Bürste / Kupferbürste bürsten. Die Grillplatte / Hotplate, Rosten und Flammenverteiler des Grills mit Hilfe eines Schwamms aus Kunststoff mit Wasser reinigen. Das Reinigen wird erfolgreicher, wenn die Teile durch die Nacht in einem Behälter mit warmem Wasser und ein bisschen Bio-tex oder Natrium aufweichen lassen. Der Fettbehälter und das Grillinnere am besten mit einer weichen Bürste und einem milden Reinigungsmittel (Natrium) reinigen. Die Teile gut abspülen und trocknen lassen. Eventuell die fehlende Lackschicht ergänzen. Die Emaille darf mit Hilfe eines wärmebeständigen Lacks gehärtet werden. Die Grillplatte / Hotplate, Rosten und das Innere mit ein bisschen Öl fetten.

- Die Alufolie aus den Öffnungen beseitigen und prüfen, ob sie nicht verstopft sind. Werden die Öffnungen verstopft, sind sie mit ausgebogenen Heftklammern durchzustechen. Zu diesem Zweck nie Holzstöcken zu Schaschlicken anwenden, denn sie können brechen, und dadurch wird die Öffnung wieder verstopft.

● Die Brenner und andere Teile an richtige Stelle bringen.
● Die Anzündung kontrollieren, falls notwendig - anpassen.
- Wieder den Schlauch anschließen und die Anzündung prüfen.
- Rost, Platte und Flammenverteiler für die Winterzeit in Zeitung wickeln und es an trockenen Stellen aufbewahren.

Nach Wiederanbringung in dem Grill, die Anlage vor dem Betrieb einschalten, bei geschlossener Decke, mit Anzündung von maximal zwei Brenner auf den mittleren Stand auf ± 10 Minuten. In Ergebnis dessen wird der Öl gut gebrannt und die Teile werden gut gesichert und betriebsbereit.

• Den Grill in den Herbst- und Wintermonaten am besten in einem Raum ohne Bedeckung aufbewahren. Ist das jedoch nicht möglich, ist der Grill an eine bedeckte Stelle in dem Garten abzustellen und zu bedecken. Die Deckung ist mehrmals im Winter bei gutem Wetter wegzunehmen, was das Feuchtigkeitsniveau reduziert.
  Gute und regelmäßige Grillwartung hält das Gerät in bester Form und verlängert sein Lebensdauer.

EDELSTAHL

• Dieser Grill ist aus Edelstahl und einer anderen Stahlsorte ausgeführt, die teilweise mit Pulverschicht und teilweise mit Porzellan- und Emailleschicht bedeckt ist. Auf dem Markt ist eine sehr große Anzahl der Reinigungsmittel für Edelstahl zugänglich. Es ist immer mit der weichsten Reinigungsmethode zu beginnen.
• Sichtbare Rissen auf der Edelstahl können mit einem abreibenden, extramilden Poliermittel oder feinkörnigem Schmirgelpapier entfernt werden. Die Fettflecken können auf der Stahloberfläche anbrennen. Diese Flecken sehen ähnlich wie Rost aus. Es ist ein Schwamm mit einem Reinigungsmittel für Edelstahl anzuwenden, um die Flecken zu beseitigen.

SPINNEN UND KERBTIEREN KÖNNEN SPINNENNETZE ODER NESTE IN DEN BRENNERN (IN DEN ÖFFNUNGEN) HABEN; LEITUNGEN UND SCHLAUCHERN: SIE KÖNNEN DEN GASDURCHFLUSS BEGRENZEN ODER BRAND VERURSACHEN: SOLCHE ERSCHEINUNG WIRD ALS "RÜCKFLUSS" (SIEHE OBEN) GENANNT UND KANN DEN GRILL ERNSTHAFT BESCHÄDIGEN SOWIE EINEN GEFÄHRLICHEN BRAND VERURSACHEN: EMPFEHLEN IST EINE REGELMÄBIGE KONTROLLE UND REINIGUNG DERBRENNER (ÖFFNUNGEN); SCHLAUCHEN UND LEITUNGEN.

GEBRAUCH VON BRENNERN UND ANZÜNDUNGSKONTROLLE

VOR SIE DEN GRILL ANZÜNDEN, NEHMEN SIE DEN DECKEL AB.

1. Die Bedienungsschalter in "OFF" bringen und das Ventil der Gasflasche öffnen.
2. Wenn Sie den Grill zum ersten Mal in Betrieb nehmen, sind die Gasleitungen mit Luft gefüllt. Die Leitungen sollen mit Gas gefüllt werden. Das kann eine Weile dauern, bevor sich die Leitungen mit Gas füllen.
3. Den Bedienungshahn drücken und es auf die höchste Position "HIGH" einstellen. Gleichzeitig den Knopf der elektrischen Anzündung drücken. Den Gasanzünder lassen, wenn der Brenner schon brennt. Verfügt der Grill über eine Anzündung in dem Bedienungsschalter, zünden Sie die Anlagen, indem Si diesen Schalter drehen.
4. Schaltet der Brenner nicht ein, drehen Sie den Gaszugang an der Gasflasche zu und wiederholen Sie den Vorgang bis zu Schritt 3, zwei bis drei Mal.
5. Schaltet der Brenner immer wieder nicht ein, gehen Sie zum Schritt 4 über, DREHEN SIE GAS ZU UND WARTEN SIE 5 MINUTEN AB vor dem nächsten Versuch oder zünden Sie die Flamme mit Streichholz an.
6. ACHTUNG: Vor jeder Kontrolle bringen Sie die Schalter in Position "OFF".
7. Wollen die Brenner nicht anzünden, drehen Sie das Ventil der Gasflasche zu und prüfen die Leitungen für Verstopfung.

ERSTE INBETRIEBNAHME / BETRIEB NACH LÄNGERER PAUSE - SAISONANFANG

• Lesen Sie aufmerksam die Sicherheits-, Anzündungs- und Bedienungsanleitungen.
• Prüfen Sie die Öffnungen der Gaszufuhr, Brennerleitungen und Brenner für Verstopfung.
• Prüfen Sie, ob die Brennerleitung richtig durch die Schlussöffnung durchgezogen ist.
• Prüfen Sie, ob die Gasflasche voll ist.
• Prüfen Sie, ob es keine Gasleckagen gibt, durch Anwendung von Seifenlösung.
• Bringen Sie den Bedienungsschalter in die Position "OFF" und schließen Sie den Gaszufuhr.
• Bevor Sie den Grill anzünden, öffnen Sie den Deckel.

IENUNG DES SEITENBRENNERS

- Prüfen Sie den Gasschlauch vor der Gasanzündung. Gibt es Brüche, Zerstörungen oder Schrammen,

ist der Schlauch vor dem Gebrauch zu wechseln. Der Seitenbrenner ist nicht zu gebrauchen, wenn es nach Gas riecht.

• In der Nähe des Gasventils ist ein Sprühgerät mit Seifenlösung zu stellen und vor dem Gebrauch sind die Anschlüsse zu prüfen.
• Bevor Sie den Grill anzünden, öffnen Sie den Deckel.
• Drücken Sie den Bedienungsschalter und bringen ihn in Position "HI"; drücken Sie gleichzeitig den elektronischen Anzündungsknopf. Verfügt der Grill über eine Anzündung in dem Bedienungsschalter, zünden Sie die Anlage durch Drehung dieses Schalters an.
  Gibt der Gasanzünder kein Funken, nutze ein Streichholz, um Feuer anzuzünden.
• Verwenden Sie Pfannen oder Wok mit dm Durchmesser von mindestens 120 mm und maximal 200 mm. Bei Anwendung von größeren Pfannen kann die höchste Schicht die Farbe ändern.

ERSTE INBETRIEBNAHME; FETT- ODER ÖLAUSBRENNEN

Vor der ersten Inbetriebnahme sind Öl und Fett, der zur Herstellung von Rost/Platte/Grillpfanne gebraucht wurden, auszubrennen

• Öffnen Sie den Deckel, zünden Sie die Brenner an und lassen Sie diese für 10-15 Minuten auf dem höchsten Feuer "HI".
• Drehen Sie die Schalter zu, kühlem Sie den Grill ab und reinigen ihn mit einer Lösung von Wasser und einem Reinigungsmittel mit einem Schwamm. Dann lassen Sie die Anlage gut austrocknen.

GRILLEN MIT GESCHLOSSENEM DECKEL

WICHTIG: Kochen Sie mit dem geschlossenen Deckel, stellen Sie nie alle Brenner auf Position "HI" ein.

• Falls Sie die Speisen mit geschlossenem Deckel zubereiten, sind die Brenner nur so zu verwenden, wie es auf dem Bild gezeigt ist.
• Vor der Grillanzündung ist der Deckel immer zu öffnen.
• Bringen Sie den Brennerverteiler, die Grillplatte oder Pfanne auf den mittleren Brennern an.

Schließen Sie den Deckel und bringen Sie den Schalter in Position "LO".

• Halten Sie die Temperatur bis zu max. 200° C auf.
• Möchten Sie braten, bringen Sie die Speise in die Mitte des Ofens, indem Sie sie z.B. auf einem umgekehrten Backblech stellen.
• Prüfen Sie regelmäßig den Backvorgang.

WENN DER GRILL NICHT FUNKTIONIERT

• Rauchen Sie während Grillprüfung nicht!
• Bringen Sie den Bedienungsschalter in Position "OFF" und schließen Sie den Gaszufluss.
  ● Warten Sie 5 Minuten vor nächstem Versuch ab.
  ● Prüfen Sie den Gasabfluss / die Anschlüsse.
• Wiederholen Sie das Anzündungsverfahren, wenn der Grill immer nicht funktioniert, SCHLIEßen SIE DANN DEN GASZUFLUSS; BRINGEN SIE DIE BEDIENUNGSSCHALTER IN POSITION "OFF". Warten Sie, bis der Grill abkühlt und prüfen Sie folgende Bauteile:

a) Anschluss der Brennerleitungen auf den Öffnungen. KORREKTUR: Ziehen Sie die Brennerleitung richtig durch die Öffnung.
b) Verstopfte Gasleitung. KORREKTUR: Schalten Sie den Schlauch vom Grill ab. Öffnen Sie den Gaszufluss für eine Sekunde, um den Schlauch frei zu machen. Schließen Sie den Gaszufluss (schließen Sie das Ventil auf der Gasflasche) und verbinden Sie den Schlauch mit dem Grill.
c) Verstopfte Öffnung. KORREKTUR: Nehmen Sie alle lockere Teile aus dem Grillinneren heraus. Drehen Sie die Brenner aus / beseitigen Sie die Splints am Boden des Brennersockels mit Hilfe von einem Schraubenzieher oder Kombizange. Heben Sie jeden Brenner aus der Gasöffnung, die verstopfte Stelle machen Sie mit einer dünnen Nadel frei. Legen Sie die Brenner zurück auf den Öffnungen und bringen Sie es auf dem Grillsockel an auf dem Bogen der Grillsockel. Legen Sie die lockeren Teile zurück ein.
d) Anschluss des Brenneranzünders. KORREKTUR: Die Elektrodenendung muss an den Brenner / Sammelkasten kommen. Die Öffnung zwischen der Funkelektrode und Brennerendung / Sammelkasten muss mindestens 3-5 mm betragen. Man kann es nach Bedürfnis anpassen, indem sie vorsichtiges ausgebogen wird. Muss der Grill noch vor dem Abkühlen wieder angezündet werden, sind mindestens 5 Minuten abzuwarten, bevor die Anlage wieder angezündet wird. (Das gibt die Angelegenheit der Verwehung der Gasresten).

Wurden alle Kontrollearbeiten / Reparaturen ausgeführt, und Ihr Grill funktioniert nicht richtig, wenden Sie sich an den Verkäufer oder Gasinstallateuren.

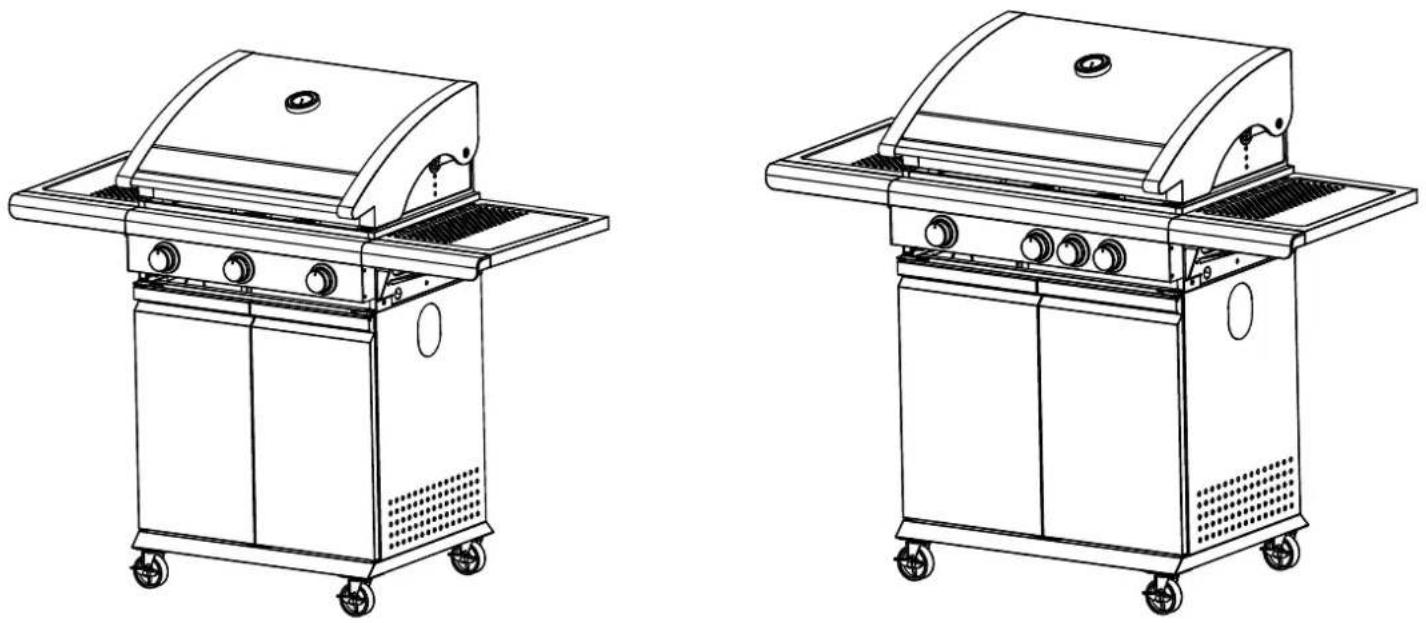

Installationshinweise für die Patio Chef 2+1 / Patio Chef 3+1

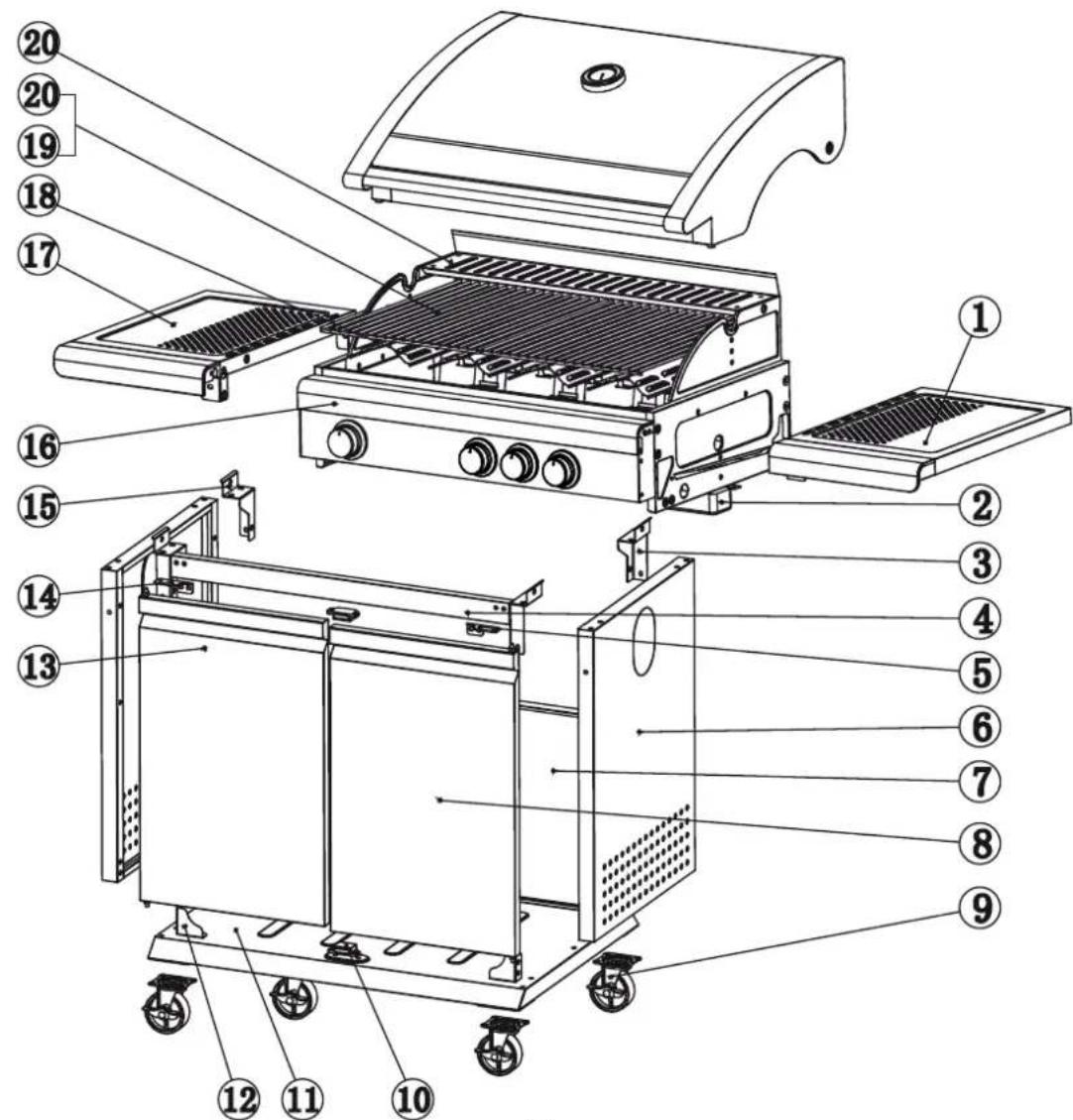

1. Bild der einzelnen Komponenten der Patio Chef 3+1 (gleich dem Patio Chef 2+1)


Die Reihenfolge der Montagemaßnahmen

Für die richtige Montage des ganzen Grills sorgen. Ausführliche Montageanleitung finden Sie in dieser Bedienungsanleitung. Um die Anlage richtig einzubauen ist diese Anleitung sorgfältig zu lesen.

WARNUNG: Obwohl es versucht wird, die Montage möglichst einfach zu gestallten, sind die Stahlbauteile vorsichtig einzubauen, insbesondere ihre Kanten, um Verletzungen zu vermeiden. Seien Sie vorsichtig und gebrauchen Sie am besten Schutzhandschuhe.

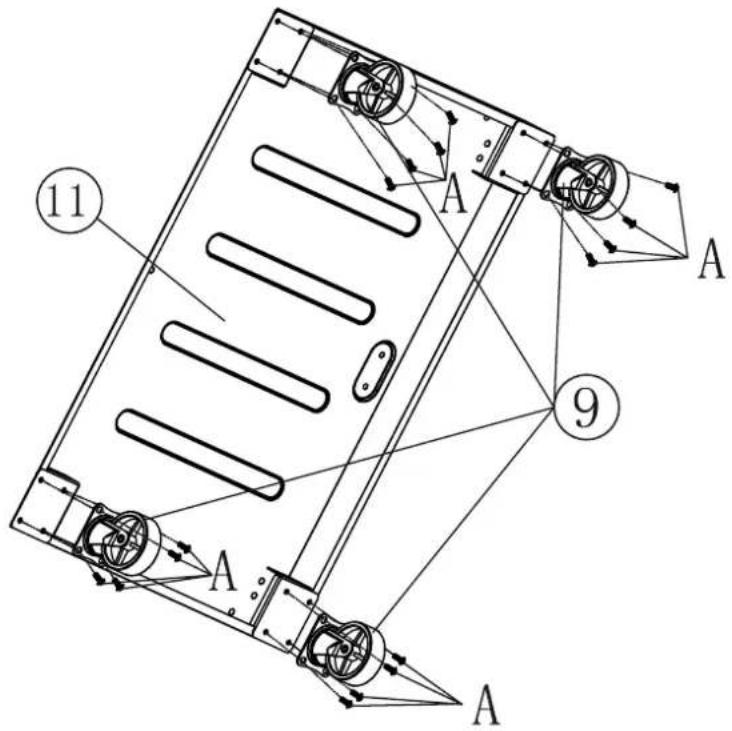

1、A\*16

WARNUNG: Der Griff wird in den gekennzeichneten Stellen während des Grillgebrauchs (siehe das Bild oben) heiß. Seien Sie vorsichtig und berühren Sie die gekennzeichneten Stellen nicht.

Flammenanzündung

Alle Gasregler in Position "OFF": Den Gasventil des Reglers der Gasdruck auf der Flasche aufdrehen. Um ein Funke zu erhalten, den Schalter A drücken und in gedrückter Position für 3-5 Sekunden halten, damit das Gas fließt. Dann den Schalter nach links in Position "HIGH" (B) bringen. Auf diese Art und Weise kann ein Funke in Anzündungsleitung (C) entstehen. Es wird ein charakteristischer Klang zu hören und erscheint eine orange Funke in Abstand 6-10 cm von der Leitung links vom Brenner (D). Den Brennerschalter nach Erhaltung des Klangs für ca. 2 Sekunden halten; dies befreit das Gas zum Brennerleitung (E) und sichert entsprechende Flamme. Zündet ein Brenner an, zünden sich auch die anderen an, wenn deren Schalter auf "HIGH" eingestellt wird. In Position „HIGH“ ist der Funke ca. 12-20 mm groß und hat orange Farbe. Um das Feuer auf Minimum einzustellen, den Schalter vollständig nach links drehen. Brennt der Feuer nicht richtig trotz richtiger Ausführung aller Maßnahmen, nehmen Sie Kontakt mit dem Lieferanten auf.

WARNUNG! Wenn der Feuer nicht richtig trotz richtiger Ausführung aller Maßnahmen brennt, nehmen Sie Kontakt mit dem Lieferanten auf..
