BEDIENUNGSANLEITUNG Primo Patton

DE, CH, AT Gebrauchsanweisung - 31

MONTAGE VAN DRUKREGELAAR EN GASSLANG

EEN VEILIG GEBRUIK VAN DE GASFLES

EERSTE GEBRUIK / GEBRUIK NA LANGE PERIODE - BEGIN VAN HET SEIZOEN

BARBECUEN MET GESLOTEN KAP

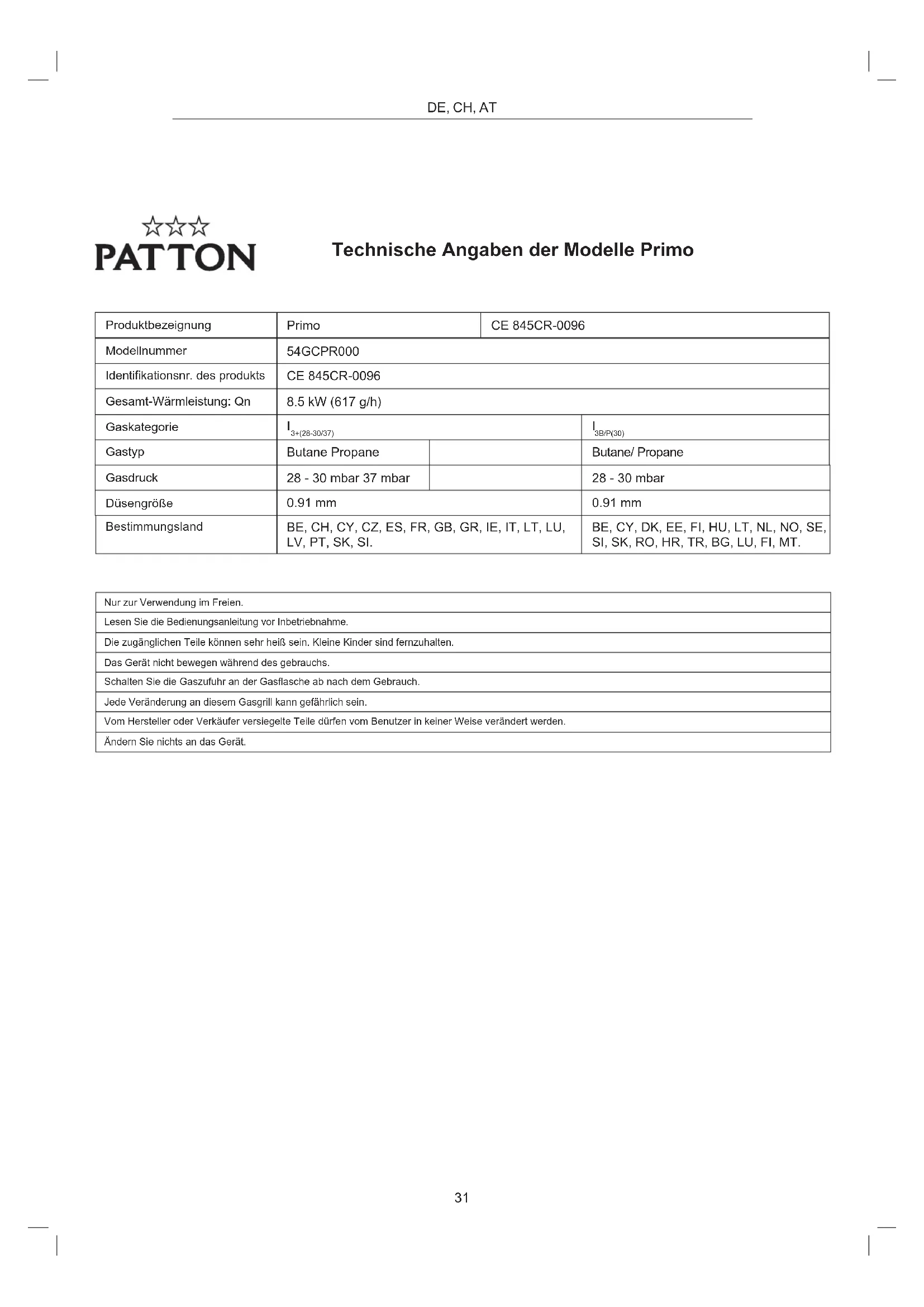

Technische Angaben der Modelle Primo

Produktbezeichnung	Primo		CE 845CR-0096
Modellnummer	54GCPR000
Identifikationsnr. des produits	CE 845CR-0096
Gesamt-Wärmleistung: Qn	8.5 kW (617 g/h)
Gaskategorie	I3+(28-30/37)			I3B/P(30)
Gastyp	Butane Propane			Butane/ Propane
Gasdruck	28 - 30 mbar 37 mbar			28 - 30 mbar
Dusengröße	0.91 mm			0.91 mm
Bestimmungsland	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.			BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, FI, MT.

Nur zur Verwendung im Freien.

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme.

Die zugänglichen Teile können sehr heißt sein. Kleine Kinder sind fremzuhalten.

Das Gerät nicht bewegen während des gebrauchs.

Schalten Sie die Gaszufahr an der Gasflasche ab nach dem Gebrauch.

Jede Veränderung an thisem Gasgrill kann gefährlich sein.

Vom Hersteller oder Verkäuser versiegte Teile dürfen vom Benutzer in keiner Weise verändert werden.

Ändern Sie nichts an das Gerät.

TECHNISCHE SPEZIFIKATION DES GRILLS BEFINDET SICH AUF DEM SILBERNEN SCHILD.
ZUM GRILL WIRD FLUSSIGER PROPAN/BUTAN ANGEWANDT. KEINE LEITUNGEN ODER ANSCHLUSSE VERWENDEN, DIE ZU ERDGAS BESTIMMT SIND; ES SEI DANN DER GRILL DAZU ANGEPASST IST.
UM DEN GRILL ZUBENUTZENISTEINE LPG-FLASCHEZUBESOREN, DIE MIT PROPAN ODER BUTAN GEFULLTISTUND INDRUCKREGLERINMBGEMABDER GELTENDENGESETZGEBUNG AUSGESTATTETIST.
GENEHMIGEN SIE DEN KINDERN NIE DEN GRILL SELFST ZU BEDIENEN.
ZUGANGLICHTE TEILE KONNEN SEHR HEISIN; DIE KINDER VON DER ANLAGE FERNHALTEN.
ÄNDERUNGEN IM GRILL KÖNNEN ZUR GEFAHR FÜRRENN.
WEDER DEN REGLER NOCH DEN GASABFLUSS ÄNDERN.
DEN GRILL WAHREND DES BETRIEBS NICT VERSTellen.
DEN SCHLAUCH VOR JEDEM GEBRAUCH FÜR BRÜCHE; BESCHÄDIGUNGEN ODER ANDEREN ZERSTÖRUNGEN PRÜFEN.
DIE FLAMME NICTANT ANZUNDEN, FALLS GASGERUCH ZU RIECHEN IST.
DIE VOM PRODUZENTEN AUSGESCHALTETE ELEMENTE UNBERUHRT LASSEN.
DIE GASQUEILLE NEBEN DEM GRILL, UNDER DEM GRILL ODER AUF DER KARRE NICTT STELLEN.
WEDER VOLLE NOCH LEERE ERSATZBEHÄLTER UNDER DEM GRILL ODER IN SEINER NÄHE AUFBEWAHREN.
IN DER NÄHE DES GRILLS KEIN BENZIN ODER KEINE ANDERE FLÜCHTIGE BRENNBARE STOFFE AUFBEWAHREN
GASSCHLAUCH UND ELEKTRISCHE LEITUNGEN FERN VON HEIßen FLÄCHEN AUFBEWAHREN.
VORBEUGEN SIE DEM DREHEN DES GASSCHLAUCHS
DEN SCHLAUCH WECHSELN; WENN ES BESCHÄDIGT IST ODER WENN DIES DIE LANDESVORSCHRIFTEN BEDÜRFEN.
DEN FEUER IM GRILL NICTANZUNDEN; WENN DIE DECKUNG GESCHLOSSEN IST.
DIE FLAMMEN HABEN BLAU ZU SEIN UND HABEN STABIL ZU BRENNEN; OHNE GELBER FARBE AN DEN ENDUNGEN.
SICH AN DER OBERFLÄCHE DER SCHÜSSL ODER DES ROSTES WÄHREND ANZündUNG DER ANLAGE NICTHT LEHNEN.
NUR DIE FACHGERÄTE FÜR DEN GRILL UND ACCESSIORES VON GUTER QUALITÄT GEBRAUCHEN.
DEN FLAMMETRENNER / GRILLROST / GRILLPLATTE ODER GRILLSOCKEL MIT ALUFOLIE ODER ANDEREM MATERIAL NICT BEDECKEN: DASS KANN ERNSTHAFT DEN LUFTDURCHFLUSS STÖREN UND / ODER ZUR ÜberMÄSIGEN ERWÄRMUNG IM BEREICH DES BRENNERS Führen.
- ALLE VERPACKUNGSELEMENTE UND ANBRINGUNGSBÄNDE AUS DEM GRILL UND BRENNER VOR DER ERSTEN INBETRIEBNAHME DES GRILLS BESEITIGEN.
FETT IST EIN BRENNBARER STOFF: DEN FETT ERST NACH ABKUHLEN ENTFERNEN. SAMMELN DES FETTS IN DEM FETTBEHALTER AUF DEM SCHUSSELBODEN MIT FEUER NICT ZULASSEN: SYSTEMATISCH DEN FETTBEHALTER REINIGEN (JE NACH 4-5 VERWENDUNGEN). ALLE KNOPFE AUSSCHALTEN UND SICHERSTELLEN, DASS DER GRILL ABGEKUHLT IST; BEVOR SIE DAS SPRUHGERAT MIT REINIGUNGSMITTEL ANWenden, UM DEN GRILL ZU REINIGEN. CHEMISCHE STOFFEN DEN SPRUHGERATEN KONNEN IN DER NAHE DER WARMEQUELLE FLAMME ODER KORROSION HERVORRUTFEN:
- TEILE / ACCESSORIES VON ANDEREN HERSTELLERN NICT GEBRAUCHEN, ES SEI DNN, SIE VON PATTON AUSDRUCKLICH EMPFOHLEN WERDEN. DIE GARANTIE VERLIERT DIE GÜLTIGKEIT NACH BETRIEB SOLCHER TEILE ODER ACCESSOIRES.
DEN VENTIL DER GASFLASCHE NACH JEDEM BETRIEB ZUDREHEN.

SICHERHEIT

• Nie den Grill nie ohne Druckregler betreiben.
• Wurde kein für den jeweiligen Brennstoff entsprechender Druckregler gefelft, erhmen Sie,itte, Kontakt mit dem lokalen Gaslieferanten auf, um den Regler zu besorgen.
  Die Druckhinweise in dem folgenden Schema dienen nur als Hinweise.

MONTAGE DES DRUCKREGLERS UND DER GASLEITUNG

• Druckregler und Gasleitung haben entsprechend für das flüssige Gas zu sein - Liquid Petrol Gas (LPG).

• Druckregler und Gasleitung haben den Druck wie oben auszuhalten.
  Die Gasleitungarf nichtlangerals 1,5m sein.

• Flexible Gasleitung ist an den Adapter anzuschlieben.

• Entsprechende Leitungsklemme verwenden, um die Leitung an den Grilladapter anzuschlieben und zwecks Anschluss der Leitung / des Reglers.
  Alles montieren, Gas aufdrehen und die Leitung fur Undichtheiten prufen. Siehe Undichtheitskontrolle. Dafur sorgen, dass dieser Vorgang in einem gut gelufteten Raum und fern von offener Flamme, Funken und Wärmequellen erfolgt.
• Deformierte oder verrostete LPG-Gasflachen nicht gebrauchen.

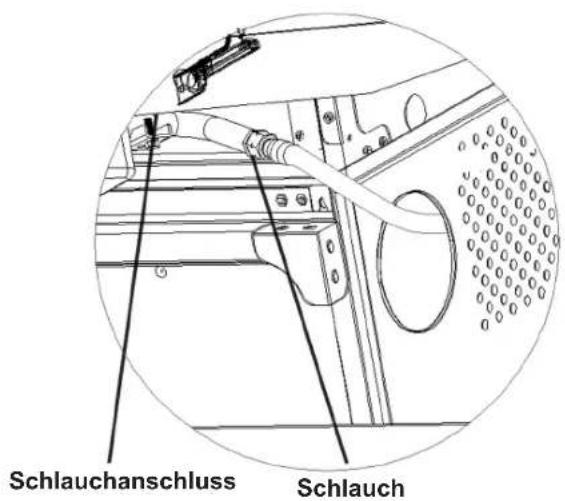

Illustration fur den Anschluss der Grill und Gasschauch

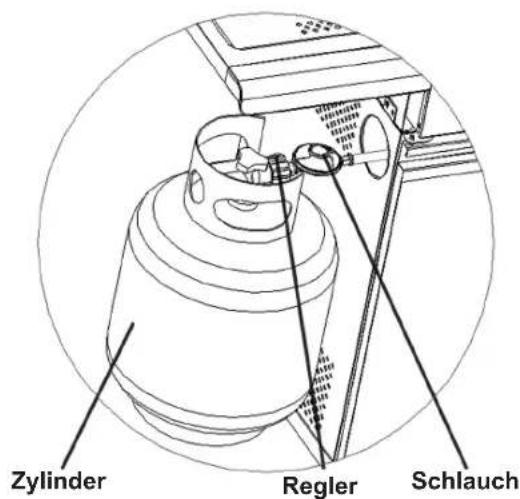

Illustration fur den Anschluss der Gasflasche, Regler und Gasschlauch

ALLGEMEINE INFORMATIONEN

GRILLEINSTELLUNGEN

Den Grill nur im Freien betreiben.
Den Grill nie in touristischen Volkswagen gebrauchen.
Fur entsprchende Beluftung und freien Luftdurchfluss um den Grill fur Erhaltung optimaler Verbrennung sorgen.

KONTROLLE FÜR UNDICHTHEITEN

Achtung: Undichtheiten nie in der Nae her offenem Flamme prufen. Riecht es nach Gas, ist der Grill nicht anzuzunden. In solcher Situation ist das Ventil der Gasflasche zuzudrehen und offene Flamme ist zu loschen.

Vor der ersten Inbetriebnahme und am Anfang der neuen Saison die Kontrolle für Undichthieten ausführten (oder jeder Mal nach Gasflaschewechsel).

1. Die Seifenlösung aus flüssiger Seite und Wasser machen.
2. Die Bedienungsschalter auf "OFF" umschalten, dann die Gasflasche öffnen.
3. Die Seifenlösung auf alle Gasanschlüsse anbringen. Sehen Sie Blasen, bedeutet das, dass der Anschluss ungenugend zugedreht ist. Er ist zuzudrehen oder - fallsb nötig - zu reparieren.
4. Finden Sie Leitungsleakage, ist das Ventil der Gasflasche zuzudrehen, die Gasleitung ist zu demontieren und sich bei dem Gaslieferanten beraten halten.

BUTAN ODER PROPAN?

u dieserom Grill durren beide Gasarten angewandt werden. Wichtig ist der Gebrauch des richtigen Reglers fur den jeweiligen Gastyps, der gekauft wird. Empfohlen wird die Anwendung der Gasflaschen bis zu 10kg

SICHERE ANWENDUNG DER GASFLASCHE

Nach jedem Betrieb das Gasflaschenventil zudrehen.
Wird der Grill im Raum aufbewahren, ist die Gasflasche zu demontieren und auBen aufzubewahren. Die Gasflasche darf nicht im Inneren aufbewahren werden.
Die Gasflasche ist in Stehstellung aufzubewahren.
Die Gasflasche ist fern von Wärmequelle aufzubewahren.
Wird eine Gasflasche gewechselt, hat dies fern von freier Flamme, Funken und Wärmequellen zu erfolgen.

WARTUNG

RÜCKFLUSS

Das Ventil der Gasflasche zudrehen und den Bedienungsschalter des Brenners in Position "OFF" bringen. Abwarten bis der Grill abgekuhl wird und dann die Brenner und den Gaszufluss reinigen.

REINIGUNG DER ROSTEN, GRILLPLATTEN / HOTPLATE

Das Gasflaschenventil zudrehen.
Abwarten bis Rost, Grillplatten / Hotplate abkühlen. Mit Hilfe eines Kunststoffschwammes zur Reinigung und Wasser reinigen. Das Reinigen wird erfolglicher, wenn die Teile durch die Nacht in einem Behälter mit warmem Wasser und ein bisschen Bio-tex oder Natrium aufweichen setzen. Alle Teile trocknen, bevor sie auf ihre Stellen gelingen.

REINIGUNG DES FLAMMENVERTEILERS

• Der Brennerveriler ist regelmäßig in warmem Wasser mit Zusatz eines Reinigungsmittels oder Natrium zu reinigen. Ist es notwendig, ist Stahlwolle zu grabauchen, um die festgerosteten oder angebrannten Speiseteile zu beseitigen. Der Verteiler soll vor der Wiedermontage trocken sein.

REINIGUNG DES ABFLUßBEHALTERS

• Den Behalterinhalt abkühlen, bevors entleert wird und den Behalter in warmem Wasser mit weicher Bürste und mildem Reinigungsmittel (Natrium) reinigen.
  Die Teile gut spulen und abtrocknen lessen. Wird eine Schicht der Alufolie in dem Behalter geegt, lasst das der Fett und Satz einfach beseitigen.

JAHRLICHE GRILLREINIGUNG

Werden Rost und Grillplatte / Hotplate systematisch gewartet und nach jedem Gebrauch, am besten mit einer Kupferbürste gereinigt, ist Ihr Grill immer betriebsbereit. DieGPCAnlageistemal im Jahr grundsatzlich zu reinigen.

DAS INNERE

• Den Schalter der Brennerbedienung in Position "OFF" bringen, das Ventil der Gasflasche schlieben und den Schlauch / Druckreduktor des Grills demontieren.
  Die Grillplatte / Hotplate, Rosten, Flammenverteiler und Brenner beseitigen. Die Öffnungen des Gaszuflusses mit Alufolie decken. Das Innere und die Außenseite des Grills mit Hilfe einer weichen Bürste / Kupferbürste bursten. Die Grillplatte / Hotplate, Rosten und Flammenverteiler des Grills mit Hilfe eines Schwamms aus Kunststoff mit Wasser reinigen. Das Reinigen wird erfolglicher, wenn die Teile durch die Nacht in einem Behälter mit warmem Wasser und ein bisschen Bio-tex oder Natrium aufweichen setzen. Der Fettbehälter und das Grillinnere am besten mit einer weichen Bürste und einem milden Reinigungsmittel (Natrium) reinigen. Die Teile gut abspälen und trocknen setzen. Eventuell die fehlende Lackschrift ergänzen. Die E-maille darf mit Hilfe eines wärmebeständigen Lacks gehartet werden. Die Grillplatte / Hotplate, Rosten und das Innere mit ein bisschen Öl fetten.

Die Alufolie aus den Offnungen beseitigen und prufen, ob sie nicht verstopft sind. Werden die Offnungen verstopft, sind sie mit ausgebogenen Heftklammern durchzustechen. Zu dieser Zweck nie Holzstocken zu Schaschlichen anwenden, Denn sie konnen brechen, und dadurch wird die Öffnung wieder verstopft.

Die Brenner und andere Teile an richtige Stelle bringen.
Die Anzündung kontrollieren, falls notwendig - anpassen.
Wieder den Schlauch anschlieben und die Anzündung prufen.
Rost, Platte und Flammenverteiler fur die Winterzeit in Zeitung wickeln und es an trockenen Stellen aufbewahren. Nach Wiederanbringung in dem Grill, die Anlage vor dem Betrieb einschalten, bei geschlossener Decke, mit Anzündung von maximal zwei Brenner auf den mittleren Stand auf ± 10 Minutes. In Ergebnis dessen wird der OI gut gebrannt und die Teile werden gut gesichert und betriebsbereit.
Den Grill in den Herbst- und Wintermonaten am besten in einem Raum ohne Bedeckung aufbewahren. Ist das noch nicht möglich, ist der Grill an eine bedeckte Stelle in dem Garten abzustellen und zu bedecken. Die Deckung ist mehrmals im Winter bei gutem Wetter wegzunehmen, was das Feuchtigkeitsniveau reduziert.
Gute und regelmäßige Grillwartung hält das Gerät in bester Form und verlangert sein Lebensdauer.

EDELSTAHL

• Dieser Grill ist aus Edelstahl und einer anderen Stahlsorte ausgeführrt, die teilweise mit Pulverschicht und teilweise mit Porzellan- und Emailleschicht bedeckt ist. Auf dem Markt ist eine sehr große Anzahl der Reinigungsmittel für Edelstahl zugänglich. Es ist immer mit der weichsten Reinigungsmethode zu beginnen.
  Sichtbare Rissen auf der Edelstahl konnen mit einem abreibenden, extramilden Poliermittel oder feinkornigem Schmigelpapier enternt werden. Die Fettflecken konnen auf der Stahloberfläche anbrennen. Diese Flecken siehernlich wie Rost aus. Es ist ein Schwamm mit einem Reinigungsmittel fur Edelstahl anzuwenden, um die Flecken zu beseitigen.

SPINNEN UND KERBTIEREN KONNEN SPINNENNETZE ODER NESTE IN DEN BRENNERN (IN DEN ÖFFNUGEN) HABEN; LEITUNGEN UND SCHLAUCHERN: SIE KÖNNEN DEN GASDURCHFLUSS BEGRENZEN ODER BRAND VERURSACHEN: SOLCHE ERSCHEINUNG WIRD ALS "RÜCKFLUSS" (SIEHE OBEN) GENANNT UND KANN DEN GRILL ERNSTHAFT BESCHÄDIGEN SOWIE EINEN GEFÄHRLICHEN BRAND VERURSACHEN: EMPFEHLEN IST EINE REGELMÄBIGE KONTROLLE UND REINIGUNG DERBRENNER (ÖFFNUGEN); SCHLAUCHEN UND LEITUNGEN.

GEBRAUCH VON BRENNERN UND ANZündUNGSKONTROLLE

VOR SIE DEN GRILL ANZUNDEN, NEHMEN SIE DEN DECKEL AB.

1. Die Bedienungsschalter in "OFF" bringen und das Ventil der Gasflasche öffnen.
2. Wenn Sie den Grill zum ersten Mal in Betriebnehmen, sind die Gasleitungen mit Luft gefüllt. Die Leitungen sollen mit Gas gefüllt werden. Das kann eine Weile dauern, bevor sich die Leitungen mit Gas fällen.
3. Den Bedienungshahn drucken und es auf die hochste Position "HIGH" einstellen. Gleichzeitig den Knopf der elektrischen Anzündung drucken. Den Gasanzünder setzen, wenn der Brenner schon brennt. Verfügt der Grill über eine Anzündung in dem Bedienungsschalter, zünden Sie die Anlagen, indem Si diesen Schalter drehen.
4. Schaltet der Brenner nicht ein, drehen Sie den Gaszugang an der Gasflasche zu und wiederholen Sie den Vorgang bis zu Schritt 3, zwei bis drei Mal.
5. Schaltet der Brenner immer wieder nicht ein, gehen Sie zum Schritt 4 über, DREHEN SIE GAS ZU UND WARTEN SIE 5 MINUTEN AB vor dem nachsten Versuch oder zünden Sie die Flammme mit Streichholz an.
6. ACHTUNG: Vor jeder Kontrolle bringen Sie die Schalter in Position "OFF".
7. Wollen die Brenner nicht anzünden, drehen Sie das Ventil der Gasflasche zu und prufen die Leitungen für Verstopfung.

ERSTE INBETRIEBNAHME/BETRIEB NACH LAngERER PAUSE-SAISONANFANG

• Lesen Sie aufmerksam die Sicherheits-, Anzündungs- und Bedienungsanleitungen.
  Prufen Sie die Öffnungen der Gaszufuhr, Brennerleitungen und Brenner für Verstopfung.
  Prufen Sie, ob die Brennerleitung richtig durch die Schlussöffnung durchgezogen ist.
  Prufen Sie, ob die Gasflasche voll ist.
  Prufen Sie, ob es keine Gasleckagen gibt, durch Anwendung von Seifenlösung.
• Bringen Sie den Bedienungsschalter in die Position "OFF" und schlieben Sie den Gaszufuhr.
• Bevor Sie den Grill anzünden, öffnen Sie den Deckel.

IENUNG DES SEITENBRENNERS

Prufen Sie den Gasschauch vor der Gasanzündung. Gibt es Brüche, Zerstorungen oder Schrammen, ist der Schlauch vor dem Gebrauch zu wechseln. Der Seitenbrenner ist nicht zu gebrauchen, wenn es nach Gas nicht.
In der Nae des Gasventils ist ein Spruhgerat mit Seifenlosung zu stellen und vor dem Gebrauch sind die Anschlisse zu prufen.
- Bevor Sie den Grill anzünden, öffnen Sie den Deckel.
- Drücken Sie den Bedienungsschalter und bringenihn in Position "HI"; drücken Sie gleichzeitig den elektronischen Anzündungsknopf. Verfügt der Grill über eine Anzündung in dem Bedienungsschalter, züssen Sie die Anlage durch Drehung these Schalters an.
Gibt der Gasanzünder kein Funken, nutze ein Streichholz, um Feuer anzuzünden.
- Verwenden Sie Pfannen oder Wok mit dm Durchmesser von mindestens 120mm und maximal 200mm . Bei Anwendung von größeren Pfannen kann die hochste Schicht die Farbeändern.

ERSTE INBETRIEBNAHME; FETT-ODER OLAUSBRENNEN

Vor der ersten Inbetriebnahme sind Öl und Fett, der zur Herstellung von Rost/Platte/Grillpfanne gebraucht wurden, auszubrennen

• Offnen Sie den Deckel, zünden Sie die Brenner an und{lssen Sie diese fur 10-15 Minuten auf dem hochsten Feuer "HI".
  Drehen Sie die Schalter zu, kuhlem Sie den Grill ab und reinigenihn mit einer Lösung von Wasser und einem Reinigungsmittel mit einem Schwamm. Dann lessen Sie die Anlage gut austrocknen.

GRILLEN MIT GESCHLOSSENEM DECKEL

WICHTIG: Kochen Sie mit dem geschlossenen Deckel, stellen Sie nie alle Brenner auf Position "HI" ein.

• Falls Sie die Speisen mit geschlossen Deckel zubereiten, sind die Brenner nur so zu verwenden, wie es auf dem Bild gezeigt ist.
  Vor der Grillanzündung ist der Deckel immer zu öffnen.
• Bringen Sie den Brennerverteiler, die Grillplatte oder Pfanne auf den mittleren Brennern an. Schließen Sie den Deckel und bringen Sie den Schalter in Position "LO".
• Halten Sie die Temperatur bis zu max. 200^ auf.
  Mochten Sie braten, bringen Sie die Speise in die Mitte des Ofens, indem Sie sie z.B. auf einem umgekehrten Backblech stellen.
  Prufen Sie regelmäßig den Backvorgang.

WENN DER GRILL NICT FUNKTIONIERT

Rauchen Sie während Grillprüfung nicht!
- Bringen Sie den Bedienungsschalter in Position "OFF" und schlieben Sie den Gaszufluss.
Warten Sie 5 Minuten vor nachstem Versuch ab.
Prufen Sie den Gasabfluss / die Anschlusses.
- Wiederholen Sie das Anzündungsverfahren, wenn der Grill immer nicht Funktioniert, SCHLIEBEN SIE DANN DEN GASZUFLUSS; BRINGEN SIE DIE BEDIENUNGSSCHALTER IN POSITION "OFF".

Warten Sie, bis der Grill

abkuhl und prufen Sie folgende Bauteile:

a) Anschluss der Brennerleitungen auf den Öffnungen. KORREKTUR: Ziehen Sie die Brennerleitung richtig durch die Öffnung.
b) Verstopfte Gasleitung. KORREKTUR: Schalten Sie den Schlauch vom Grill ab. Öffnen Sie den Gaszufluss für eine Sekunde, um den Schlauch frei zu machen. Schließen Sie den Gaszufluss (schließen Sie das Ventil auf der Gasflasche) und verbinden Sie den Schlauch mit dem Grill.
c) Verstopfte Öffnung. KORREKTUR: Nehmen Sie alle lockere Teile aus dem Grillinneren hersaus. Drehen Sie die Brenner aus / beseitigen Sie die Splints am Boden des Brennersockels mit Hilfe von einem Schraubenzieher oder Kombizange. Hebben Sie jeder Brenner aus der Gasöffnung, die verstopfte Stelle machen Sie mit einer)dnen Nadel frei. Legen Sie die Brenner zurück auf den Öffnungen und bringen Sie es auf dem Grillsockel an auf dem Bogen der Grillsockel. Legen Sie die lockeren Teile zurück ein.
d) Anschluss des Brenneranzünders. KORREKTUR: Die Elektrodenwendung muss an den Brenner / Sammelkasten kommt. Die Öffnung zwischen der Funkelektrode und Brennerendung / Sammelkasten muss mindestens 3-5 mm betragen. Man kann es nach Bedürnis anpassen, indem sie vorsichtiges ausgebogen wird. Muss der Grill noch vor dem Abkühlen wieder angezündet werden, sind mindestens 5 Minuten abzuwarten, bevor die Anlage wieder angezündet wird. (Das gibt die Angelegenheit der Verwehung der Gasresten).

Wurden alle Kontrollearbeiten / Reparaturen ausgeführrt, und Ihr Grill Funktioniert nicht richtig, wenden Sie sich an den Verkauf oder Gasinstallateuren.

Die Reihenfolge der Montagemaßnahmen

Für die richtige Montage des ganzen Grills sorgen. Ausfuhrliche Montageanleitung finden Sie in dieser Bedienungsanleitung. Um die Anlage richtig einzubauen ist diese Anleitung sorgfältig zu lessen.

WARNING: Obwohl es versucht wird, die Montage möglichst einfach zu gestalten, sind die Stahlbauteile vorsichtig einzubauen, insbesondere ihre Kanten, um Verletzungen zu vermeiden. Seien Sie vorsichtig und gebrauchen Sie am besten Schutzhandschuhe.

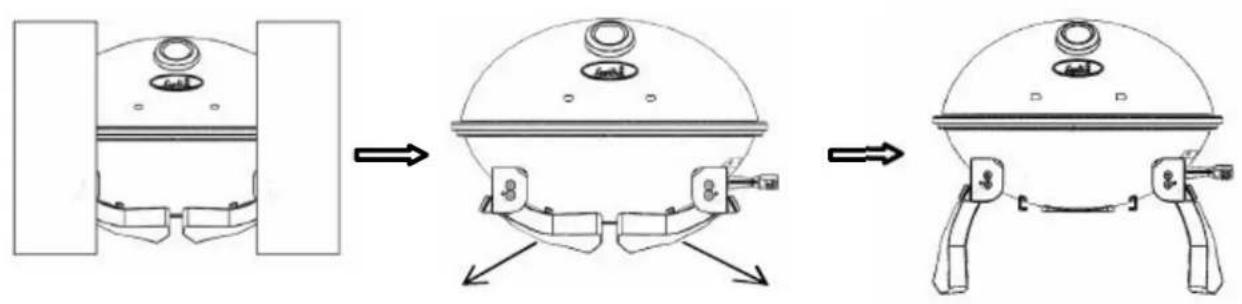

SCHRITT 1 - Packen Sie den Kasten aus undnehmen Sie den Körper heraus. Öffnen Sie die Beine wie das Diagramm.

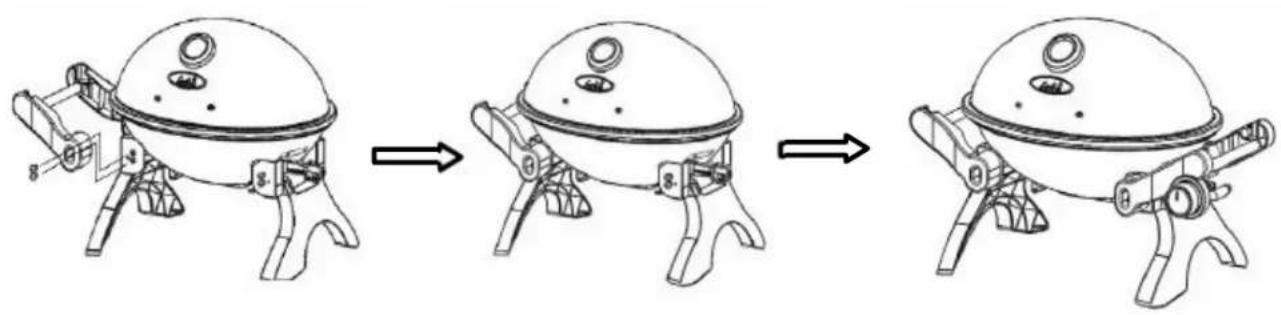

SCHRITT 2 - 1. Befestigen Sie den linken Seitenflügel am Körper mit M6x4PCS (15 mm). 2. Befestigen Sie den rechten Seitenflügel wie die linke Seite.

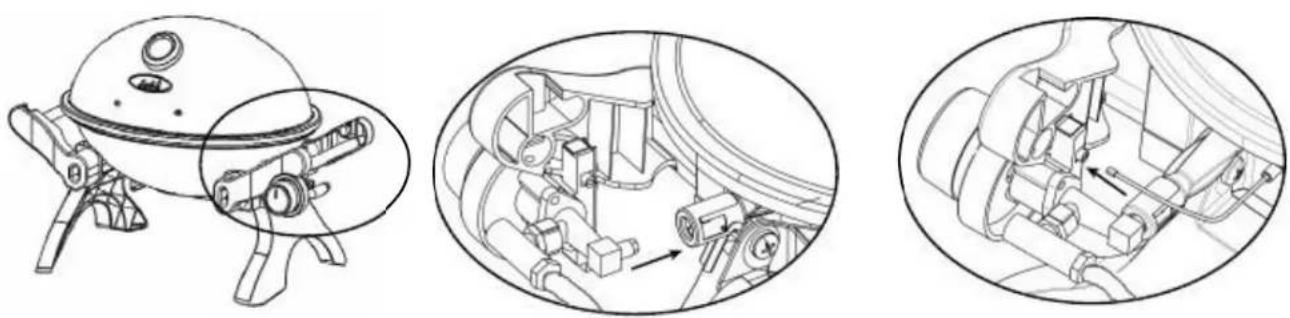

SCHRITT 3 - Vor dem Befestigen des rechten Seitenflugels den Ventilausgang in das Brennerrohr einsetzen. Bringen Sie den Funkenelektrodendraht am Gasventil an.

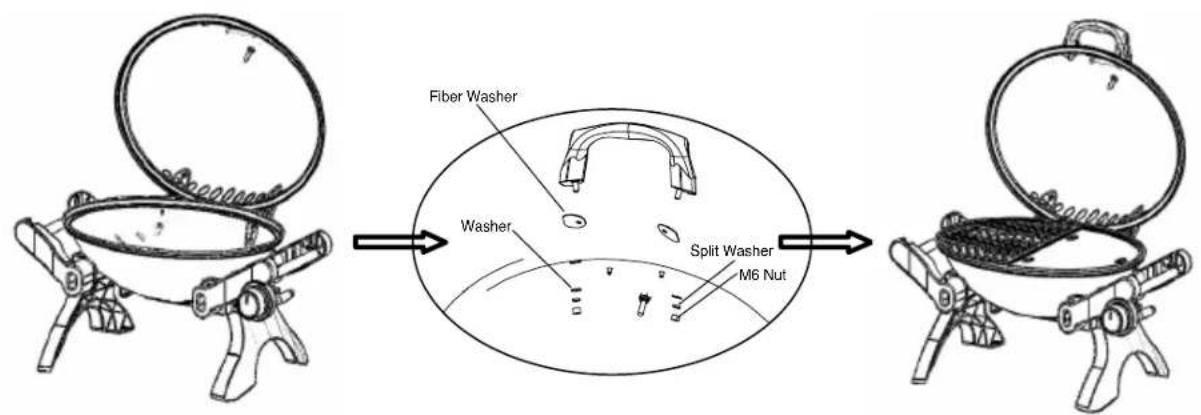

SCHRITT 4 - 1. Öffnen Sie den Deckel und stellen Sie das Gargitter und die Kochplatte in den Körper.

1. Befestigen Sie den Griff am Deckel mit einer Faserunterlegscheibe zwischen dem Griff und der Außenseite des Deckels, und befestigen Sie den Griff mit M6-Unterlegscheibe, M6-Unterteilungsscheibe und M6-Mutter im Deckel wie unter gezeigt.

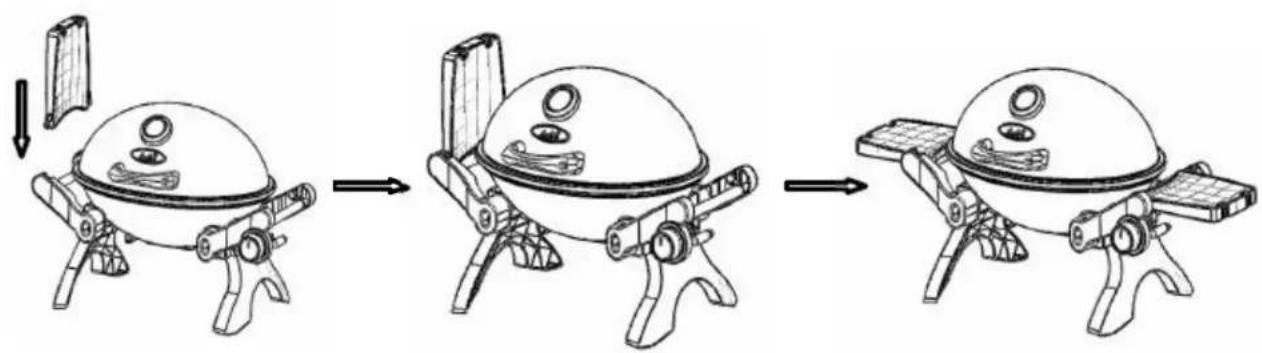

SCHRITT 5 - Legen Sie die Seitenböden auf die Flügelseite.

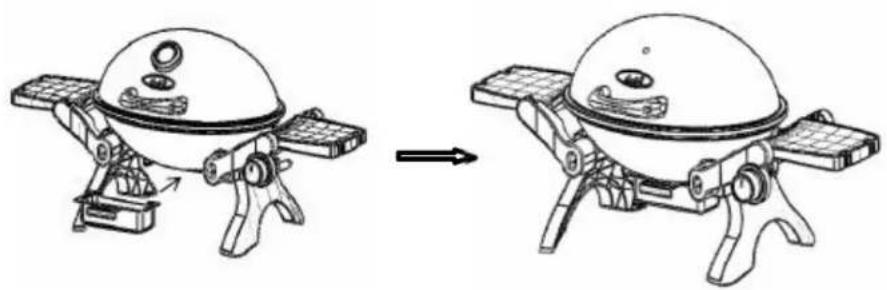

SCHRITT 6 - Befestigen Sie den Ölkasten auf der Unterseite des Körpers.

SCHRITT 7 - Schlieben Sie den POL-Regler an den LPG-Zylinder an und führen Sie eingen gründlichen Dichtigkeitstest durch, wie im folgenden Abschnitt beschrieben.

BENUTZEN SIE DIESES GRILL NICT, WENN SIE NICT ALLE ANSCHLUSSE CONTROLIERT HABEN OB SIE GASDICH T SIND!

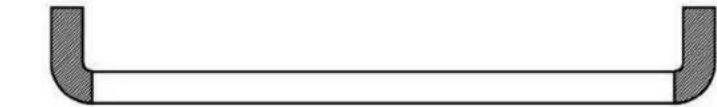

WARNING: Der Griff wird in den gekennzeichneten Stellen während des Grillgebrauchs (siehe das Bild oben) heißt. Seien Sie vorsichtig und berühren Sie die gekennzeichneten Stellen nicht.

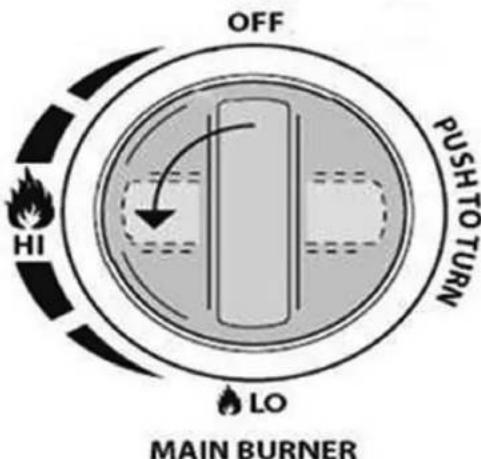

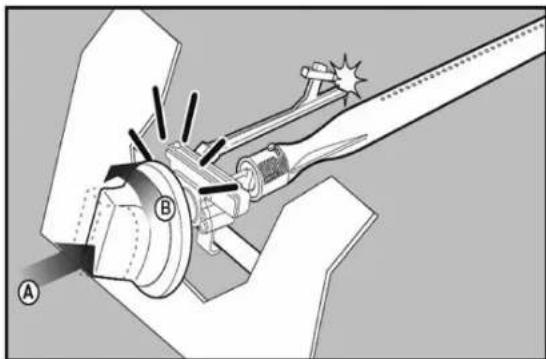

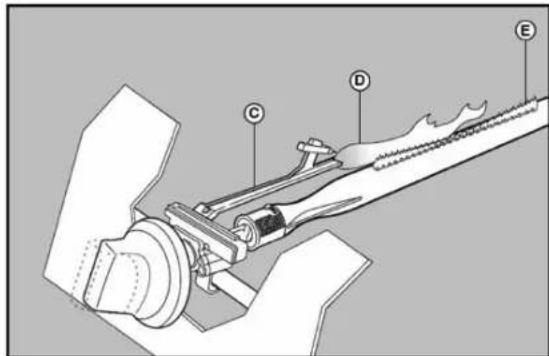

Flammenanzündung

Alle Gasregler in Position "OFF": Den Gasventil des Reglers der Gasdruck auf der Flasche aufdrehen. Um ein Funke zu erhalten, den Schalter A drücken und in gedrückter Position für 3-5 Sekunden halten, damit das Gas fließt. Dann den Schalter nach links in Position "HIGH" (B) bringen. Auf diese Art und Weise kann ein Funke in Anzündungsleitung (C) entstehen. Es wird ein charakteristischer Klang zu horen und erscheint eine orange Funke in Abstand 6-10 cm von der Leitung links vom Brenner (D). Den Brennerschalter nach Erhaltung des Klangs für ca. 2 Sekunden halten; dies befrei das Gas zum Brennerleitung (E) und sichert entsprechende Flamme. Zündet ein Brenner an, zünden sich auch die anderen an, wenn deren Schalter auf "HIGH" eingestellt wird. In Position „HIGH" ist der Funke ca. 12-20 mm groß und hat orange Farbe. Um das Feuer auf Minimum einzustellen, den Schalter vollständig nach links drehen. Brennt der Feuer nicht richtig trotz richtiger Ausführung aller Maßnahmen,ephemn Sie Kontakt mit dem Lieferanten auf.

WARNING!
Wenn der Feuer nicht richtig trotz richtiger Ausführung aller Maßnahmen brennt,
nehmen Sie Kontakt mit dem Lieferanten auf..

PATTON
