-Verstärker und -Lautsprecher können sehr hohe Lautstärke- pegel erzeugen, die vorübergehende oder dauerhafte Gehör- schäden verursachen können. Gehen Sie beim Einstellen bzw. Regulieren der Lautstärke während des Betriebs vorsichtig vor.

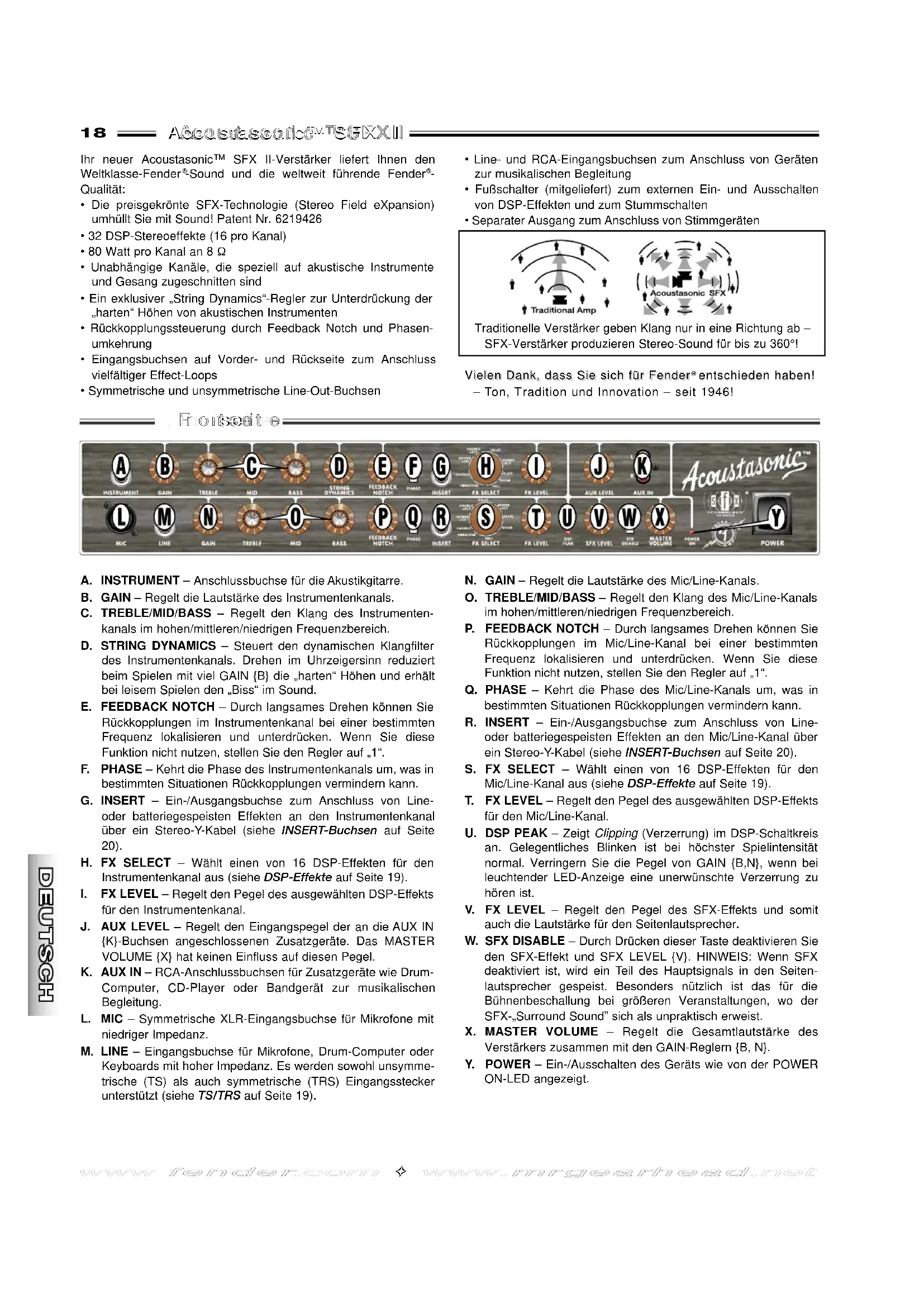

Ihr neuer Acoustasonic™ SFX II-Verstärker liefert Ihnen den Weltklasse-Fender

-Sound und die weltweit führende Fender

• Die preisgekrönte SFX-Technologie (Stereo Field eXpansion) umhüllt Sie mit Sound! Patent Nr. 6219426

• Unabhängige Kanäle, die speziell auf akustische Instrumente und Gesang zugeschnitten sind

• Ein exklusiver „String Dynamics“-Regler zur Unterdrückung der „harten“ Höhen von akustischen Instrumenten

• Rückkopplungssteuerung durch Feedback Notch und Phasen- umkehrung

• Eingangsbuchsen auf Vorder- und Rückseite zum Anschluss vielfältiger Effect-Loops

• Symmetrische und unsymmetrische Line-Out-Buchsen

• Line- und RCA-Eingangsbuchsen zum Anschluss von Geräten zur musikalischen Begleitung

• Fußschalter (mitgeliefert) zum externen Ein- und Ausschalten von DSP-Effekten und zum Stummschalten

• Separater Ausgang zum Anschluss von Stimmgeräten Traditionelle Verstärker geben Klang nur in eine Richtung ab – SFX-Verstärker produzieren Stereo-Sound für bis zu 360°!

ielen Dank, dass Sie sich für Fender ielen Dank, dass Sie sich für Fender

entschieden haben! entschieden haben!

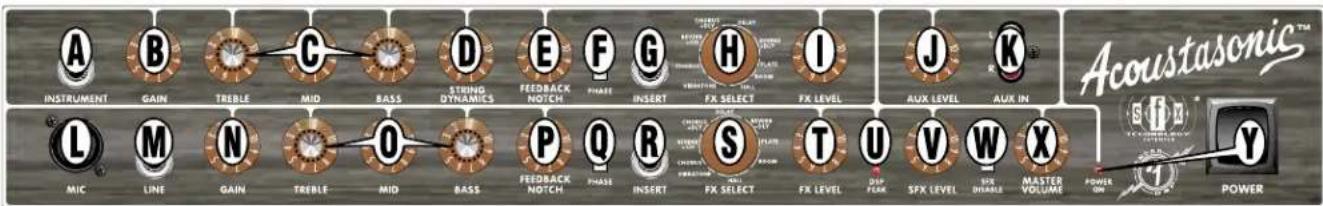

radition und Innovation – seit 1946! radition und Innovation – seit 1946! A. INSTRUMENT – Anschlussbuchse für die Akustikgitarre. B. GAIN – Regelt die Lautstärke des Instrumentenkanals. C. TREBLE/MID/BASS – Regelt den Klang des Instrumenten- kanals im hohen/mittleren/niedrigen Frequenzbereich. D. STRING DYNAMICS – Steuert den dynamischen Klangfilter des Instrumentenkanals. Drehen im Uhrzeigersinn reduziert beim Spielen mit viel GAIN {B} die „harten“ Höhen und erhält bei leisem Spielen den „Biss“ im Sound. E. FEEDBACK NOTCH – Durch langsames Drehen können Sie Rückkopplungen im Instrumentenkanal bei einer bestimmten Frequenz lokalisieren und unterdrücken. Wenn Sie diese Funktion nicht nutzen, stellen Sie den Regler auf „1“. F. PHASE – Kehrt die Phase des Instrumentenkanals um, was in bestimmten Situationen Rückkopplungen vermindern kann. G. INSERT – Ein-/Ausgangsbuchse zum Anschluss von Line- oder batteriegespeisten Effekten an den Instrumentenkanal über ein Stereo-Y-Kabel (siehe INSERT-Buchsen auf Seite 20). H. FX SELECT – Wählt einen von 16 DSP-Effekten für den Instrumentenkanal aus (siehe DSP-Effekte auf Seite 19).

I. FX LEVEL – Regelt den Pegel des ausgewählten DSP-Effekts

für den Instrumentenkanal. J. AUX LEVEL – Regelt den Eingangspegel der an die AUX IN {K}-Buchsen angeschlossenen Zusatzgeräte. Das MASTER VOLUME {X} hat keinen Einfluss auf diesen Pegel. K. AUX IN – RCA-Anschlussbuchsen für Zusatzgeräte wie Drum- Computer, CD-Player oder Bandgerät zur musikalischen Begleitung. L. MIC – Symmetrische XLR-Eingangsbuchse für Mikrofone mit niedriger Impedanz. M. LINE – Eingangsbuchse für Mikrofone, Drum-Computer oder Keyboards mit hoher Impedanz. Es werden sowohl unsymme- trische (TS) als auch symmetrische (TRS) Eingangsstecker unterstützt (siehe TS/TRS auf Seite 19). N. GAIN – Regelt die Lautstärke des Mic/Line-Kanals. O. TREBLE/MID/BASS – Regelt den Klang des Mic/Line-Kanals im hohen/mittleren/niedrigen Frequenzbereich. P. FEEDBACK NOTCH – Durch langsames Drehen können Sie Rückkopplungen im Mic/Line-Kanal bei einer bestimmten Frequenz lokalisieren und unterdrücken. Wenn Sie diese Funktion nicht nutzen, stellen Sie den Regler auf „1“. Q. PHASE – Kehrt die Phase des Mic/Line-Kanals um, was in bestimmten Situationen Rückkopplungen vermindern kann. R. INSERT – Ein-/Ausgangsbuchse zum Anschluss von Line- oder batteriegespeisten Effekten an den Mic/Line-Kanal über ein Stereo-Y-Kabel (siehe INSERT-Buchsen auf Seite 20). S. FX SELECT – Wählt einen von 16 DSP-Effekten für den Mic/Line-Kanal aus (siehe DSP-Effekte auf Seite 19). T. FX LEVEL – Regelt den Pegel des ausgewählten DSP-Effekts für den Mic/Line-Kanal. U. DSP PEAK – Zeigt Clipping (Verzerrung) im DSP-Schaltkreis an. Gelegentliches Blinken ist bei höchster Spielintensität normal. Verringern Sie die Pegel von GAIN {B,N}, wenn bei leuchtender LED-Anzeige eine unerwünschte Verzerrung zu hören ist.

V. FX LEVEL – Regelt den Pegel des SFX-Effekts und somit

auch die Lautstärke für den Seitenlautsprecher. W. SFX DISABLE – Durch Drücken dieser Taste deaktivieren Sie den SFX-Effekt und SFX LEVEL {V}. HINWEIS: Wenn SFX deaktiviert ist, wird ein Teil des Hauptsignals in den Seiten- lautsprecher gespeist. Besonders nützlich ist das für die Bühnenbeschallung bei größeren Veranstaltungen, wo der SFX-„Surround Sound” sich als unpraktisch erweist.

X. MASTER VOLUME – Regelt die Gesamtlautstärke des

Verstärkers zusammen mit den GAIN-Reglern {B, N}. Y. POWER – Ein-/Ausschalten des Geräts wie von der POWER ON-LED angezeigt.wwwwww

Instrumentenkanal FX SELECT Mit dem FX SELECT-Regler können Sie 16 Variationen aus 9 Effekttypen auswählen. Die Variationen sind unten definiert (entsprechend dem Regler im Uhrzeigersinn). Vibratone 1 langsam Vibratone 2 schnell Chorus 1 langsam Chorus 2 schnell Reverb + Chorus 1 großer Raum/langsamer Chorus Reverb + Chorus 2 mittlerer Saal/schneller Chorus Chorus + Delay schneller Chorus/langer Delay (480 ms) Delay 1 Slapback (unmittelbarer ) Delay (140 ms) Delay 2 mittlerer Delay (315 ms) Delay 3 langer Delay (480 ms) Reverb + Delay 1 mittlerer Saal/mittlerer Delay (235 ms) Reverb + Delay 2 mittlerer Saal/langer Delay (415 ms) Federhall Studiohall Raum-Reverb mittlerer Raum Saal-Reverb 1 mittlerer Saal Saal-Reverb 2 großer Saal Mic/Line-Kanal FX SELECT Mit dem FX SELECT-Regler können Sie 16 Variationen aus 9 Effekttypen auswählen. Die Variationen sind unten definiert (entsprechend dem Regler im Uhrzeigersinn). Vibratone schnell Chorus langsam Reverb + Chorus 1 großer Raum/langsamer Chorus Reverb + Chorus 2 mittlerer Saal/schneller Chorus Chorus + Delay schneller Chorus/langer Delay (480 ms) Delay 1 Slapback (unmittelbarer ) Delay (140 ms) Delay 2 mittlerer Delay (315 ms) Delay 3 langer Delay (480 ms) Reverb + Delay 1 mittlerer Saal/mittlerer Delay (235 ms) Reverb + Delay 2 mittlerer Saal/langer Delay (415 ms) Federhall Studiohall Raum-Reverb 1 dumpfer mittlerer Raum Raum-Reverb 2 heller mittlerer Raum Saal-Reverb 1 kleiner Saal Saal-Reverb 2 mittlerer Saal Saal-Reverb 3 großer Saal AA. FOOTSWITCH – Anschlussbuchse für den mitgelieferten Fußschalter zum Ein-/Ausschalten der DSP-Effekte und Stummschalten des Stimmgeräts. Diese Funktion schaltet den Ton von AUX IN {K} nicht stumm, so dass die Hintergrundmusik während des Stimmens weiterlaufen kann. BB. GROUND LIFT – Unterbricht die Erdung (Pin-1) der BALANCED LINE OUT-Buchse {CC}, wodurch das Brum- men in bestimmten Situationen reduziert wird. GROUNDED (Standard) GROUND LIFTED CC. BALANCED LINE OUT – Symmetrische XLR-Buchse für die Ausgabe an ein Aufnahmegerät/Mischpult. DD. LEVEL – Steuert den Ausgangspegel für die BALANCED LINE OUT-Buchse {CC}. EE. INSERT/LINE OUT (RIGHT/LEFT) – Kann als Effects-Loop- oder Line-Ausgang genutzt werden:

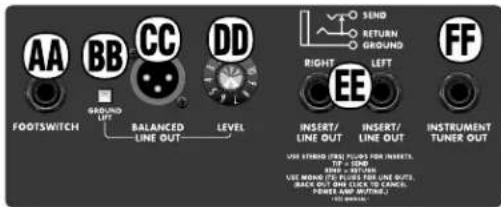

fects Loops: Verwenden Sie ein „Y-Kabel“ zum Anschließen externer Stereo-Effektgeräte an den rechten und linken Kanal (siehe INSERT-Buchsen auf Seite 20). Line-Aus gänge: Verwenden Sie TS Mono-Klinkenstecker für unsymmetrische Line-Ausgänge aus dem rechten und linken Kanal (siehe LINE OUT-Buchsen auf Seite 20). FF. TUNER OUT – Anschluss für das Stimmgerät. Mit dem Fußschalter können Sie die Audioausgabe stumm schalten, um Ihr Instrument „lautlos“ zu stimmen (siehe FOOTSWITCH {AA}). GG. NETZKABELANSCHLUSS – Schließen Sie das mitgelieferte Netzkabel an eine geerdete Steckdose an, die die auf der Rückseite des Verstärkers angegebene Spannung und Frequenz liefert.

TS Mono-Klinkenstecker werden beim Acoustasonic SFX II für unsymmetrische Ein- bzw. Ausgänge verwendet mit der Belegung Tip = „+“-Pol und Sleeve = Masse. TRS Stereo-Klinkenstecker werden beim Acoustasonic SFX II für symmetrische Ein- bzw. Ausgänge verwendet mit der Belegung Tip = „+“-Pol, Ring = „–“-Pol und Sleeve = Masse oder für den Anschluss externer Effektgeräte mit Tip = Send, Ring = Return und Sleeve = Masse. Siehe INSERT- Anschlussbuchsen auf Seite 20.wwwwww ffeennddeerr..ccoomm

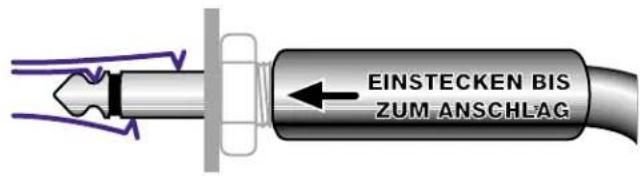

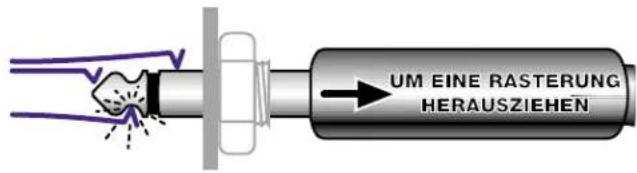

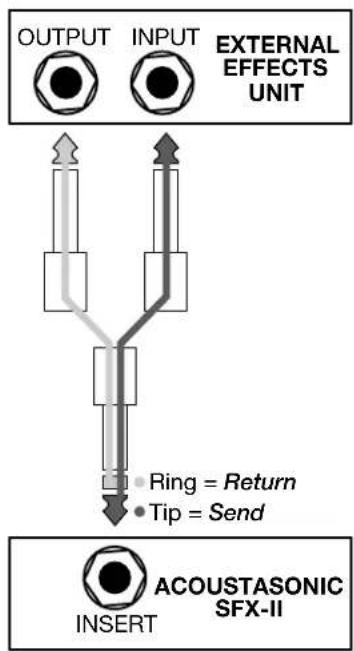

Ring = Return Tip = Send EXTERNAL EFFECTS UNIT INSERT OUTPUT INPUT ACOUSTASONIC SFX-II INSERT-Buchsen Verwenden Sie ein Stereo-”Y-Kabel,” wie unten abgebildet, um externe Effektgeräte an die INSERT-Buchsen anzuschließen. LINE OUT-Buchsen Stecken Sie TS Mono-Klinkenstecker bis zum Anschlag in die LINE OUT-Buchsen, um die internen Verstärker des Acoustasonic SFX II zu deaktivieren. Ziehen Sie die Stecker um eine Rasterung heraus, um sowohl die internen Verstärker als auch die Line-Ausgänge mit dem Signal zu speisen.

• Line-Ausgänge = Aktiviert •Endstufen = Deaktiviert

• Line-Ausgänge = Aktiviert •Endstufen = Aktiviert TYP: PR 542 ARTIKELNUMMER: 2213100010 (120 V, 60 Hz) USA 2213103010 (240 V, 50 Hz) Aust 2213104010 (230 V, 50 Hz) UK 2213106010 (230 V, 50 Hz) Eur 2213107010 (100 V, 50/60 Hz) Jpn STROMVERSORGUNG: 400 W ENDSTUFENBEREICH AUSGANGSLEISTUNG: 80 W RMS pro Kanal, (160 W RMS gesamt) an 8 Ω, beide Kanäle angesteuert VORSTUFE EINGANGSIMPEDANZ: 10 MΩ (Inst), 3,6 kΩ (Mic), 36,4 kΩ (Line) KLANGREGLER: Treble: ±15 dB bei 15 kHz Mid: ±12 dB bei 1 kHz Bass: ±12 dB bei 100 Hz FEEDBACK NOTCH: -10 dB von 66 Hz bis 720 Hz (Inst) -10 dB von 72 Hz bis 7,2 kHz (Mic/Line-Kanal) STRING DYNAMICS: 0 bis -15 dB bei 6,3 kHz (Inst) PHANTOMSPANNUNG: +15 V Gleichspannung (Mic) LAUTSPRECHERAUSSTATTUNG: 1 Fender Special Design 8"-Lautsprecher (ART.-NR. 059773) 1 Fender Special Design 6,5"-Lautsprecher (ART.-NR. 059883) 1 Piezo-Hochtöner (ART.-NR. 049260) ABMESSUNGEN: Höhe: 57,7 cm (22,7 Zoll) Breite: 57,9 cm (22,8 Zoll) Tiefe: 29,2 cm (11,5 Zoll) GEWICHT: 24,5 kg (54 lb) Die technischen Daten des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.wwwwww
