BEDIENUNGSANLEITUNG ZIRPE90 Zipper

DE BETRIEBSANLEITUNG

Übersetzung / Translation

EN USER MANUAL

1 INHALT/INDEX. 2
2 SICHERHEITSZEICHEN/SAFETYSIGNS. 9
3 TECHNIK/TECHNICS 10
3.1 Lieferumfang / Delivery content 10

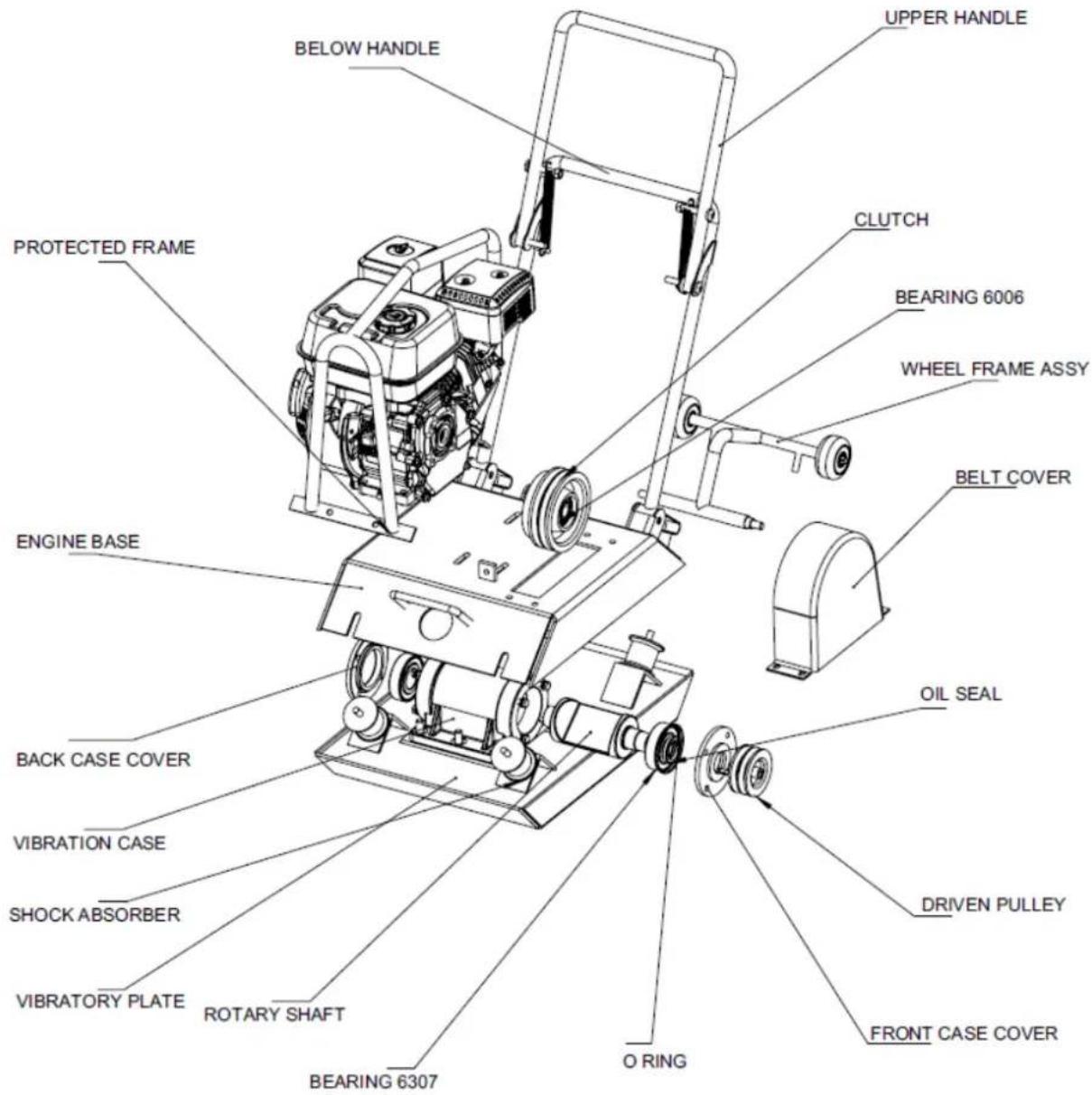

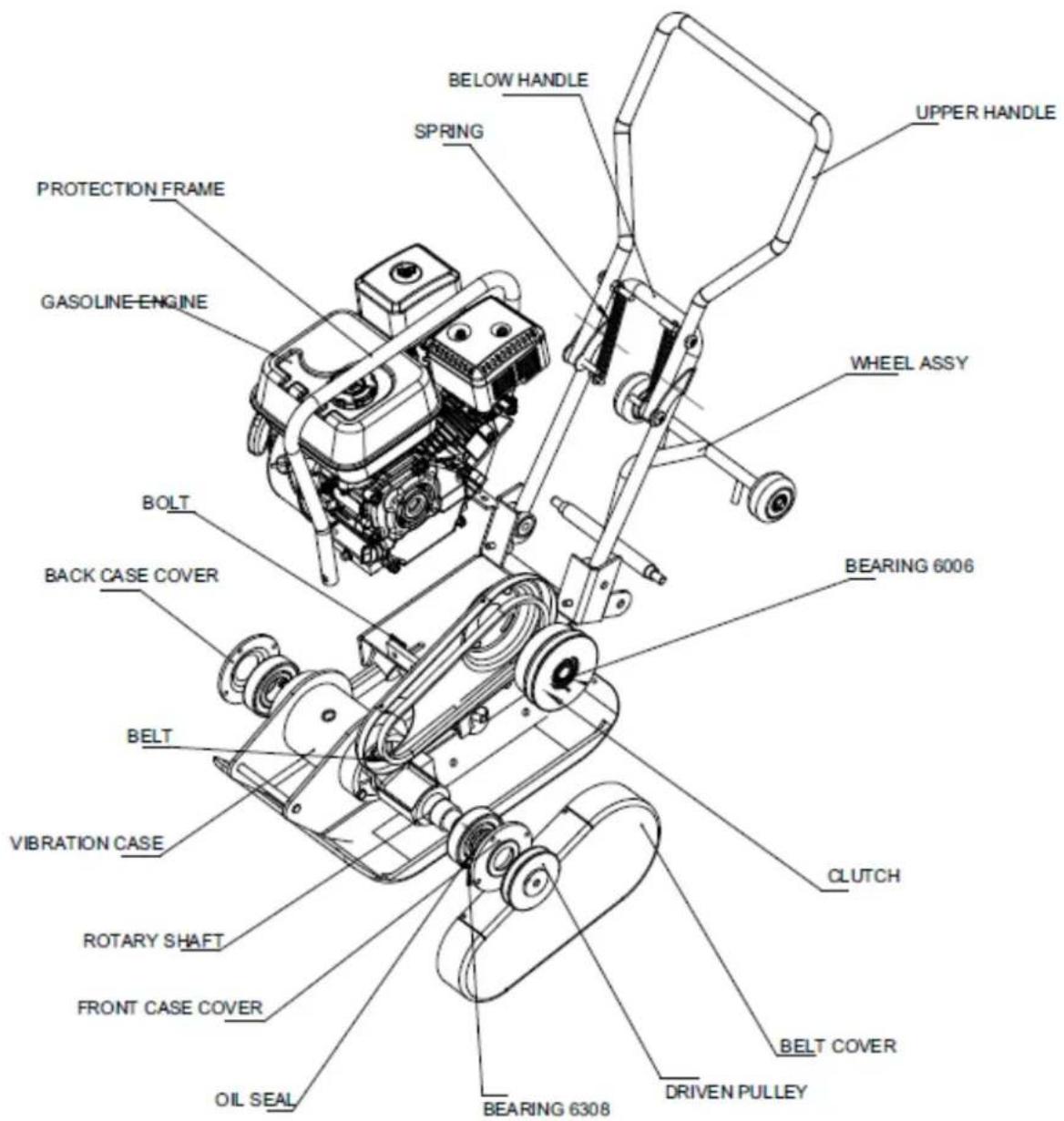

3.2 Komponenten / Components 11
3.3 Technische Daten / Technical data 13
4 VORWORT (DE) 15
5 SICHERHEIT 16
5.1 Bestimmungsgemäß Verwendung 16
5.1.1 Technische Einschränkungen 16
5.1.2 verbotene Anwendungen / Gefanrliche Fenianwendungen 16
5.2 Anforderungen an Benutzer 16
5.3 Allgemeine Sicherheitshinweise 17
5.4 Spezielle Sicherheitshinweise zum Betrieb von ZI-REP60 und ZI-RPE90 17
5.5 Sicherheitshinweise fur Maschinen mit Verbrennungsmotor 18
5.6 Gefahrenhinweise 18
6 MONTAGE 19
6.1 Lieferumfang 19
6.2Zusammenbau 19
6.3 Checklste vor der Inbetriebnahme 20
6.3.1 Motorol-Stand prufen 20
6.3.2 Fullstand des Kraftstofftanks überprüfen 20
7 BETRIEB 21
7.1 Informationen zur Erstinbetriebnahme 21
7.1.1 Testlauf Erstinbetriebnahme 21
7.1.2 Hinweise fur die ersten 20 Betriebsstunden 21
7.2 Betriebshinweise 21
7.3 Maschine starten 22
7.4 Maschine stoppen 22
7.4.1 Normales Ausschalten 22
7.4.2 Not-Aus 22
8 WARTUNG 23
8.1 Wartungsplan 23
8.2 OI der Rutteleinheit wechseln 23
8.2.1 Erreger-Öl-Wechsel ZI-RPE60 23
8.2.2 Erreger-Ol-Wechsel ZI-RPE90 23
8.3 Motorol wechseln 24
8.4 Luftfilter reinigen 24
8.5 Keilriemen und Kupplung prufen und wechseln 24

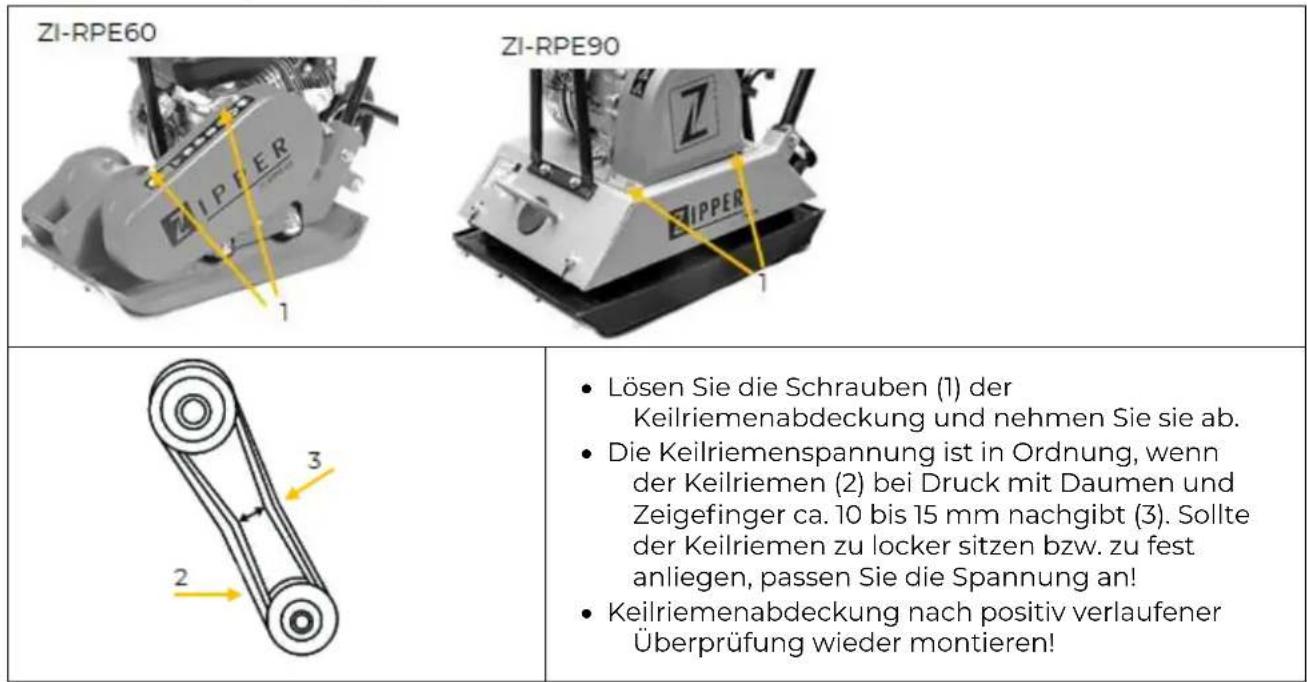

8.5.1 Keilriemenspannung prufen 25

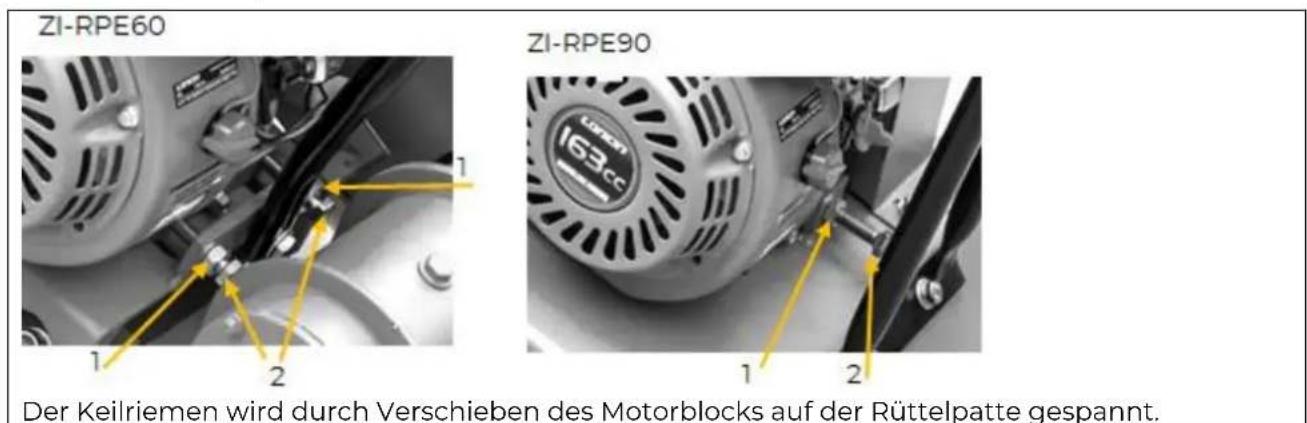

8.5.2 Keillrlemen spannen 25
8.5.3 Keillriemen wechseln 25
9.5.4 Isis
8.34 Kupplung protein 260
8.6 Zunakeize fengien 26
9 TRANSPORT 26
9.1 Transport uber kürzere Distanzen 26
9.2 Heben und Abstellen auf anderen Transportmitteln 26
10 LAGERUNG 27
11 ENTSORGUNG 27
12 FEHLERBEHEBUNG 27
13 PREFACE (EN) 28
14 SAFETY 29
14.1 Intended use of the machine 29
14.1.1 Technical restrictions 29
14.1.2 Prohibited applications / Dangerous misuse 29
14.2 User requirements 29
14.3 General safety instructions 30
14.4 Special safety instructions for the operation of ZI-REP60 and ZI-RPE90 30
14.5 Safety instructions for machines with combustion engine 30
14.6 Hazardous situations 31
15 ASSEMBLY 31
15.1 Check scope of delivery 31
15.2 Assemble 31
15.3 Checklist before each use 32
15.3.1 Checking the engine oil level 33

43.1.1 Testovac bei pri pvom 72

43.1.2 Pokyny pre prvych 20 prevadzkovych hodin.. 72

2 SICHERHEITSZEICHEN / SAFETY SIGNS

DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
FR SIGNALISATION DE SECURITE
DEFINITION DES SYMBOLES
SL VARNOSTNE OZNAKE
POMEN SIMBOLOV

EN SAFETY SIGNS DEFINITION OF SYMBOLS SK VYZNAM BEZPECNOSTNYCH SYMBLOVSL

ES SENALES DE SEGURIDAD DEFINICION DE SIMBOLOs
CZ BEZPECNOSTNI SYMBOLVYZNAM
HU BIZTONSAGI JELZES A SZIMBOLUMOK JELENTSE

SRB SIGURNOSNI ZNAKOVI ZNACENJE SIMBOLA

CE

DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien.

DE Anleitung beachten!

DE Keine offene Flamme, Feuer, offene Zündquelle und Rauchen verboten!

DE Vergiftungsgefahr! Nicht in Innenraumen und in der Nae von offenen Fenstern und Beluftungen verwenden

DE Personliche Schutzausrustunglagen!

3.3 Technische Daten / Technical data

(DE) Hinweis Gerauschangaben: Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegel gibt, kann darauf nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den am Arbeitsplatz tatsächlich vorhandenen Immisionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Gerauschquellen, d. h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land varieren. Diese Information soll jedoch den Anwender befährigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

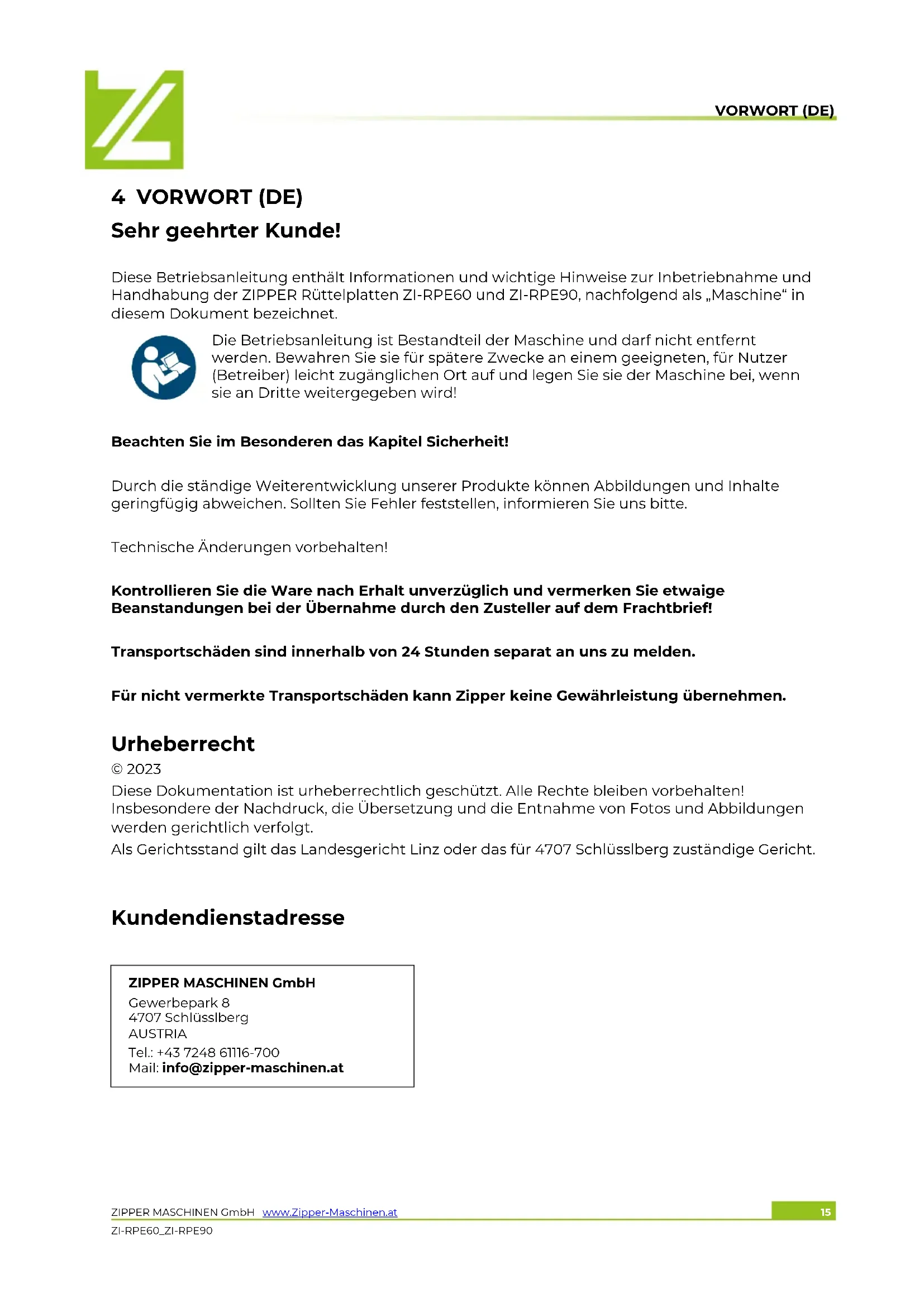

Sehr geehrter Kunde!

These Betriebsanleitung enthalt Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der ZIPPER Rüttelplatten ZI-RPE60 und ZI-RPE90, nachfolgend als „Maschine" in this document bezeichnet.

Die Betriebsanleitung ist Bestandteil der Maschine und damit nicht entfern't werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird!

Beachten Sie im Besonderen das Kapitel Sicherheit!

Durch die ständige Weiterentwicklung unserer Produkte konnen Abbildungen und Inhalte geringfugig abweichen. Sollten Sie Fehler feststellen, informieren Sie unsitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.

Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.

Urheberrecht

© 2023

These Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!
Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8

4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Mail: [e-mail]

5 SICHERHEIT

Dieser Abschnitt enthalt Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.

Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglich Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäß Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zur Verdichtung von Böden (z.B. körnige Böden bestehend aus Kies und Sand oder Mischungen aus beiden) und zum Anrütteln von Pflastersteinen, Ziegeln u. dgl. auf keinen bis mittelgroßen Flächen.

Die Gummimatte ist ausschließlich zum Anrutteln von Pflastersteinen, Ziegeln u.dgl. zu verwenden! Sonstige Materialien wie Kies, Splitt etc., sind ohne Gummimatte zu bearbeiten.

Für eine andere oder darüber hinausgehende Benutzung und darauf resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

5.1.1 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:

Rel. Feuchtigkeit: max. 65%

Temperatur (Betrieb) +5^ bis +40^

Temperatur (Lagerung, Transport) -20°C bis +55°C

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
• Betreiben der Maschine ohne entsprechende Kenntnis der Bedienungsanleitungen (Maschine + Motor).
• Änderungen der Konstruktion der Maschine
• Betriebend der Maschine bei Nässe und Regen
• Betrieben der Maschine in explosionsgeführter Umgebung
• Betreiben der Maschine in Innenräumen oder geschlossenen Bereichen
• Betrieben der Maschine ohne Funktionierende bzw. fehlende Schutzbleche
• Betreiben der Maschine bei hartem Boden, gefrorener Erde, sowie gemischter Erde, die Fragmente von Ziegelsteinen enthalt.
• Verdichten von Asphalt oder klebrigen Böden mit einem hohen Lehmanneil
• Entfern der an der Maschine angebrachten Sicherheitskennzeichnungen
• Verändern, umgeben oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
• Nutzen der Maschine zum Transport von Personen.

Die nicht bestimmungsgemäß Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das ErlöschenSAMTlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der ZIPPER MASCHINEN GmbH zur Folge.

5.2 Anforderungen an Benutzer

Voraussetzungen für das Bedieren der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung.

Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!

Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

5.3 Allgemeine Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschineiben den allgemeinen Regel für sicheres Arbeiten folgende Punkte zu berücksichtigten:

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine geben den allgemeinen Regel für sicheres Arbeiten insbesondere folgende Punkte zu berücksichtigten:

• Überprüfen Sie die Maschine vor jeder Verwendung auf ihren einwandfreiigen Zustand. Achten Sie daraufuf, dass alle Schutzvorrichtungen am richtigen Platz und Funktionstüchtig sind, und vergewissemern Sie sich, dass alle Muttern, Schrauben etc. fest angezogen sind. Nehme Sie die Maschine nicht in Betriebe, wenn Sie merken, dass Teile fehlen oder beschädigt sind!
• Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse.
• Halten Sie Höhe und Fuß von sich bewegenden Maschinenteilen fern und achten Sie beim Arbeiten stets auf sicheren Stand.
• Stellen Sie sicher, dass der zu stampfende Bereich keine "stromfuhrrenden" Elektrokabel, Gas-, oder Wasserleitungen enthalt, welche durch die Vibration beschädigt werden konnen.
• Entfernen Sie Einstellwerkzeug vor dem Einsatzen von der Maschine.
• Lassen Sie die laufende Maschine niemals unbeaufsichtigt (Maschine vor dem Verlassen immer stillsetzen).
• Stellen Sie sichere, dass Unbefugte einen entsprechenden Sicherheitsstand zum Geräte einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
  Die Maschinearf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die uber die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
• Tragen Sie stets geeignete persönliche Schutzausrüstung (Gehorschutz, Handschuhe, Sicherheitsschuhe, eng anliegende Arbeitsschutzkleidung etc.)!
• Unterlassen Sie das Arbeitsen an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
• Betreiben Sie das Gerät niemals in Gegenwart brennbarer Flüssigkeiten oder Case (Explosionsgefahr!).
• Führer Sie Wartungs-, Einstell- und Reinigungsrarbeiten nur bei ausgeschaltetem Motor durch.
• Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör.

5.4 Spezielle Sicherheitshinweise zum Betrieb von ZI-REP60 und ZI-RPE90

Die Maschine ist fur die Bedienung durch eine Person konzipiert. Bedieren Sie die Maschine stets von hinten. Stellen Sie sich niemals seitlichiben oder vor die Maschine, wenn der Motor lauft.
Die langere durchgehende Benutzung der Ruttelplatte kann zu vibrationsbedingten Durchblutungsstörungen insbesondere der Höhe, führen. Legen Sie deshalb regelmäßige Arbeitspausen ein!
- Tragen Sie geeignete Schutzhandschuhe, um die Vibrationsintensität abzuschwären. Die Härte des zu bearbeitende Untergrundes, persönliche Veranlagung zu Durchblutungsstörungen als auch niedrige Außentemperaturen verringn der erlaubte Benutzungsdauer in erheblichen Maße.
- Vergewissern Sie sich bei Arbeiten in oder in der Nähe von Erdaushebungen oder Baugruben, dass die Wände stabil sind und nicht Gefahr laufen, aufgrund der Vibration einstürzen.
- Halten Sie sich von Kanten und Gräben fern und vermeiden Sie Situationen, in denen die Rüttelplatte umkippen können.
- Übermäßiger Lärn kann zu Gehörschäden und temporären oder dauerhaften Verlust der Hörfindigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Larmbelastung zu begrenzen.
- Erhöhen Sie die geregelte Leerlaufdrehzahl des Motors nicht über 3.500 U/min. Dies konnte zu Schaden an der Maschine oder Personenverletzungen führen.

5.5 Sicherheitshinweise für Maschinen mit Verbrennungsmotor

• Berühren Sie Motor und/oder Auspufftopf im laufenden Betrieb bzw. unmittelbar nach dem Abstellen nicht! Diese Bereiche werden im Betrieb frei und können Verbrennungen verursachen.
• Berühren Sie den Zündkerzenstecker nicht, wenn der Motor lauft (elektrischer Schlag!).
• Betreiben Sie das Gerät nicht in geschlossenen Bereichen oder in schlecht belufteten Räumen, außer es besteht adäquate Luftung durch Abluftventilatoren oder Schläuche. (Erstickungsgefahr durch Kohlenmonoxyd!)
• Rauchen Sie nicht während des Betriebs der Maschine.
• Rauchen Sie nicht beim Aufttanken der Maschine.
• Betanken Sie die Maschine nur in einem gut belufteten Bereich.
• Betanken Sie die Maschine nicht, wenn der Motor lauft oder die Maschine noch heißt ist.
• Tanken Sie die Maschine nicht in der Nähe offener Flammen auf.
• Verschütten Sie beim Aufttanken keinen Kraftstoff.
• Kurbeln Sie einen überfluteten Benzinmotor nicht an, so lange die Zündkerze herausgenommen ist - im Zylinder angestauter Kraftstoff spritzt aus der Zündkerzenöffnung hers.
• Nehmen Sie an Benzinmotoren keinen Zündfunkentest vor, wenn der Motor überflutet oder Benzin zu riechen ist. Ein Streufunke konnte die Dämpfe entzüden.
• Verwenden Sie Benzin oder andere Arten von Kraftstoff bzw. entflammbare Lösungen nicht zum Reinigen der Maschinenteile, vor allem nicht in geschlossenen Räumen. Die Dämpfe von Kraftstoffen und Lösungen können explodieren.
• Halten Sie den Bereich um den Auspufftopf immer frei von Fremdsubstanzen, wie z.B. Blättern, Papier, Kartons etc. Einheitscher Auspufftopf konnte diese Substanzen entzünden und ein Feuer verursachen.
• Verschlieben Sie den Tankdeckel nach dem Tankvorgang wieder.
• Überprüfen Sie Kraftstoffleitung und Tank regelmäßig auf Undichtheit und Risse. Betreiben Sie die Maschine nicht, wenn Lecks im Kraftstoffsystem besteht.
  Lagern Sie Kraftstoff nur in davon vorgesehenen und zugelassenen Behältern.

5.6 Gefahrenhinweise

Trotz bestimmungsgemäß Verwendung konnen bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden.

Bedingt durch Aufbau und Konstruktion der Maschine konnen Gefährungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:

GEFAHR

Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieten wird.

WARNING

Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu schweren Verletzungen oder)sogar zum Tod führen kann, wenn sie nicht gemieden wird.

VORSICHT

Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu gingefugigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HINWEIS

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschem führen kann, wenn sie nicht gemieten wird.

Ungeachtet aller Sicherheitsvorschriften sind und bleiben Ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeitsen hangt von Ohnen ab!

6 MONTAGE

6.1 Lieferumfang

Überprüfen Sie die Maschine nach Anlieferung unverzüglich auf Transportschäden und fehlende Teile.

6.2 Zusammenbau

Die Maschine kommt vormontiert, es sind die zum Transport abmontierten Bauteile nach folgender Anleitung zu montieren.

1	· Verbinden Sie die beiden Teile des Haltebügels (für ZI-RPE60).
2	· Vergessen Sie nicht, die Federn einzuspannen (2).
3	· Befestigen Sie den Haltebügel mittels Schrauben, Beilagscheiben und Muttern am Maschinenkörper (3).
4	· Befestigen Sie anschließend den Heberahmen zunachst an der Vorderseite und dann an der Rückseite (jeweils mit Schraube, Federscheibe und Unterlegscheibe) (4).
5	· Montieren Sie die Transportvorrichtung mit Hilfe der beiden Schrauben (5).
6	· Nehmen Sie das Gaszugseil, das sich eingerollt am Motor befindet und fixieren Sie die Cashebelklemme am Handgriff (6).· Stellen Sie sicher, dass der obere Gaszughebel auf Minimum (“Schildkröte”-Symbol) eingestellt ist.· Fixieren Sie abschiedeND das Gaszugseil mit zwei Kabelbindern am Haltebügel.
7	· Falls benötigt, befestigen Sie die Gummimatte mit Hilfe der ebenfamfang enthaltenen Metalleleisten und Schrauben an der Unterseite der Maschine (7).

6.3 Checkliste vor der Inbetriebnahme

HINWEIS

Der Einsatz von Farbverdūnnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen! Für die der Reinigung deshalb nur milde Reinigungsmittel verwenden!

Reinigen Sie die Maschine und entfernen Sie gegebenenfalls Schmutz und Staub.
- Wenn der Luftfilter verschmutzt ist, blasen Sie die Filterpatrone voninnen durch, indem Sie einen Strahl trockener Druckluft auf und ab bewegen.fahren Sie damit so lange fort, bis der gesamte Staub entfernt ist. Ersetzen Sie den Luftfilter erforderlichenfalls durch einen neuen.
- Prufen Sie den Vergaser auf äußerten Schmutz und Staub und reinigen Sie ihren gegebenenfalls mit trockener Druckluft.
- Überprüfen Sie Feststellmuttern und Schrauben auf festen Sitz. (Durch Vibrationen gelöste Schrauben oder Bolzen können zu Unfallen führen!)

6.3.1 Motorol-Stand prufen

HINWEIS

Ein zu niedriger Ölstand führt zu Schäden am Motor und verkurzt die Lebensdauer der Maschine. Überprüfen Sie deshalb vor jedem Start den Motoröl-Stand und fullen Sie gegebenenfalls Motoröl nach.

• Zur Prüfung des Motoröl-Standes stellen Sie die Maschine auf einer sicheren, ebenen Fläche ab. Motor abschalten und Maschine zehn Minuten stehen halten, damit sich das zirkulierende Öl in der Ölwanne}sammeln kann.

• Öl-Messstab herausdrehen und mit einem sauberen, fusselfreien Lappen oder einem nicht fasernden Papiertuch abwischen.

• Messstab wieder bis zum Anschlag in die Öffnung schieben, aber nicht einschrauben (2). (Achten Sie darauf, dass der Stab wirklich ganz eingeschoben wurde – manchmal verkantet er sich.)

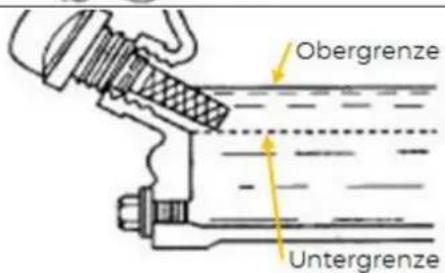

• Öl-Messstab wieder herausziehen und Ölstand ablesen. Dafür gibt es zwei Markierungen - siehe Abbildung links.
• Bei niedrigem Ölstand empfohlenes Öl bis maximal zum oberen Rand nachfüllen (maximales Füllvolumen: ca. 0,5 Liter).
• Öl-Messstab wieder einschieben und festdrehen.

6.3.2 Füllstand des Kraftstofftanks überprüfen

HINWEIS

Beachten Sie die Sicherheitsvorschriften zur Kraftstoffkontrolle.

Filtern Sie den Kraftstoff beim Tanken um zu verhindern, dass Fremdpartikel in den Verbrennungsa rum gelangen. Wischen Sie ausgelaufenen Kraftstoff auf.

1. Tankdeckel (sitzt auf dem Kraftstofftank) aufschauben.
2. Füllstands-Überprüfung in Form einer Sichtprüfung. Erforderlichenfalls Benzin mit entsprechender Oktanzahl (ROZ 95) nachfüllen.
3. Tankdeckel nach dem Tanken wieder gut verschreiben.

7 BETRIEB

• Sichern Sie die Arbeitsumgebung ab, bevor Sie mit dem Verdichten beginnen.
• Nehmen Sie die Maschine erst in Betrieb, nach dem Sie die Sicherheitshinweise gelesen und verstehen haben, sowie die vor der Erstinbetriebnahme erforderlichen Maßnahmen durchgeführt haben.
• Der richtige Feuchtigkeitsgehalt des Bodens ist sehr wichtig für korrektes Verdichten. Die Verdichtung zu trockener Materialien wird durch Anfeuchten des Materials erleichtert. Zu viel Feuchtigkeit dagegen hinterlässt Wassergebungte Hohlräume, die die Tragfähigkeit des Bodens schwächen.
• Nasse bzw. übermäßige Bewässerung kann zur Überlastung und zum Absterben des Motors führen.

7.1 Informationen zur Erstinbetriebnahme

HINWEIS

Beachten Sie, dass die Maschine ohne Motoröl und Kraftstoff ausgeliefert wird. Stellen sie sicher, dass diese Betriebsmittel vor der Erst-Inbetriebnahme aufgefüllt sind.

ACHTUNG: Maschine startet nicht, bevor Motoröl bis zur Obergrenze nachgefüllt ist - Ölmangelschmierung!

7.1.1 Testlauf Erstinbetriebnahme

• Lassen Sie die Maschine für rund 3 Minuten im Leerlauf laufen.
• Achten Sie auf abnormale Gerausche.
• Achten Sie auf die Abgase (zu schwarz, zu weiß)?

7.1.2 Hinweise für die ersten 20 Betriebsstunden

Um die Lebenserwartung Ihrer Maschine zu optimieren, sollen den folgende Punkte befolgen:

• Schonen Sie den Motor die ersten 20 Betriebsstunden (dies gilt auch für gebrauchte Motoren nach einer umfassenden Wartung). Das heißt, geringere Drehzahl und geringere max. Arbeitsbelastung als während des Normalbetriebs.
• Wechseln Sie das Motoröl nach den ersten 20 Betriebsstunden.

7.2 Betriebshinweise

Ziehen Sie bei laufendem Motor niemals den Seilzug an. Dies schädigt den Motor.
- Der Zugmechanismus für die Veränderung der Motordrehzahl ist mit einer Justierschraube begrenzt. Diese istwerkseingestellt. Verändern Sie diese Einstellung nie eigenmächtig, Sie konnten den Motor überlasten.
- Betreiben Sie die Maschine unter keinen Umständen auf Gefällen über 20^ , da selbst bei optimalem Ölstand der Motor nicht mit genug Schmierung versorgt sein könnte.
In der Richtung der Vorrückbewegung der Rüttelplatte und innerhalb eines Bereichs von einem Meter um den Rüttler,arf niemand außer dem Bediener stehen.
Während des Verdichtens und Erhöhen eines Erdbauwerks sollte zuerst zirka 10 bis 15 cm innerhalb des Randes zwei bis dreimal verdichtet werden, dann wird der Rand verdichtet.
- Wenn Sie die Erde im Inneren eines Gebäudes rutteln, sollte die Ruttelplatte den Untergrundaufbau, die Stahlbetonpfahle, die Unterlandge der Maschine sowie die Untergrundrohre usw. nicht berühren.
- Beim Arbeiten innerhalb des Gebäudes darf die Rüttelplatte oder der Exzenterblock nicht gegen die Wände schlagen.
- Kommen auf einer Fläche mehrere Rüttelplatten gleichzeitig zum Einsatz, dann sollen der Parallelabstand der Maschinen zueinander nicht weniger als fünf Meter und der Abstand zwischen der vorderen und der hinteren Maschine nicht weniger als zehn Meter betragen.
- Wenn die Maschine in einer gerade noch ordnungsgemähen Umgebung arbeitet, z.B. auf weichem oder unebenem Boden, vergewissern Sie sich, die Leistung auf das niedrigste zu senken, um ein Versinken der Maschine zu vermeiden. Achten Sie bei Gefalle daraufuf (max. 20^ erlaubt!), ein Umkippen der Maschine zu vermeiden.
- Lassen Sie in den besonders gefährlichen Bereichen erhöhte Aufmerksamkeit walten.
- Bei Tunnelarbeiten muss für eine gute Belüftung gesorgt werden, um Unfälle zu vermeiden. Es muss darüber hinaus ein Funktionierendes Kontrollsystem für die Funktionstüchtigkeit der Frischluftversorgung geben.

7.3 Maschine starten

	1. Klappen Sie den Haltebügel hoch und klemmen Sie die Transportvorrichtung in die Gummihalterung.
	2. Drehen Sie den Kraftstoffschalter (1) auf die Position „Ein".
	3. Drehen Sie den Motor Ein/Aus-Schalter (2) (Zündschalter) ebenfalls auf die Position „Ein".
	HINWEIS: Die Geschlossen-Position des Choke-Hebels (5) reichert das Kraftstoffgemisch zum Starten eines kalten Motors an. Die Geöffnet-Position (4) liefert das richtige Kraftstoffgemisch für den Normalbetrieb nach dem Start sowie für den Neustart eines warmen Motors. 4. Bringen Sie den Choke-Hebel (3) in die Position „Geschlossen“ (5), nur für kalten Motor.
	5. Stellen Sie den Gashebel (6) auf „Halbgas“ (= Mittelstellung zwischen „schnell“ (8) und „langsam“ (7). HINWEIS: Ziehen Sie das Starterteil nicht bis zum Ende durch und setzen Sie es nach dem Ziehen nicht zugreckschnellen, sondern nur zügig zurückspulen.
	6. Fassen Sie den Startergriff (9) undziehen Sieihn langsam hereaus. Der Widerstand wird an einer bestimmten Stelle am stärksten. Dieser Punkt entspricht dem Kompressionspunkt. Lassen Sie das Seil von diesen Punkt aus ein weniger zurückrollen undziehen Sie es dann kraftvoll hereaus. Schalten sie den Choke-Hebel nach „Offen“, wenn der Motor lauft. Gashebel weiter öffnen, Maschine beginnnt zu rutteln.

7.4 Maschine stoppen

7.4.1 Normales Ausschalten

• Stellen Sie den oberen Gaszughebel auf „Minimum" und halten Sie den Motor bei niedriger Drehzahl noch ca. 3 Minuten leer laufen.
• Stellen Sie dann den Motor Ein/Aus Schalter (Zündschalter) auf die OFF Position.
  SchlieBen Sie den Kraftstoffschalter.
  Warten Si mit der Einlagerung der Maschine so lange zu, bis der Motor abgekühlt ist.

7.4.2 Not-Aus

Bei Gefahr und/oder in einer Notsituation konnen Sie die Ruttelplatte schnell mit dem Drehzahlregler ausschalten, indem Sie diesen vollständig in die STOP Position schiben.

8 WARTUNG

WARNING

HeiBe Oberflächen und rotierende Maschinenteile bei laufendem Motor konnen schwere Verletzungen hervorrufen oder)sagar zum Tod führen.

Setzen Sie die Maschine vor Umrüst-, Einstell-, Reinigungsa- und Wartungsarbeiten immer still und sichern Sie sie gegen unbeabsichtigte Wiederinbetriebnahme

8.1 Wartungsplan

Die angegebenen Intervalle beziehen sich auf das Arbeits unter „normalen" Betriebsbedingungen. Je nach Belastung kann ein Wechsel/Tausch aber auch schon zu einem früheren Zeitpunkt erforderlich sein.

WAS?	HÄUFIGKEIT (INTERVALL)
Kraftstoffstand überprüfen	vor jeder Inbetriebnahme
Motoröl-Stand überprüfen	vor jeder Inbetriebnahme
Kontrolle der Bedienelemente	vor jeder Inbetriebnahme
Kontrolle auf beschädigte Teile	vor jeder Inbetriebnahme
Kontrolle auf lockere oder verlore Schrauben	vor jeder Inbetriebnahme
Motoröl wechseln	erstmalig nach 20 h, dann alle 100 h
Keilriemen überprüfen	alle 50 h; Ersatz nach 300 h oder 1 Jahr
Erreger-Ol wechseln	alle 200 h
Luftfilterreinigung	alle 50 h, Ersatz nach 300 h oder 1 Jahr
Zündkerzenprüfung	alle 100 h; Ersatz nach 300 h oder 1 Jahr

8.2 Öl der Rüttleinheit wechseln

HINWEIS

Altöle sind giftig und dürfen nicht in die Umwelt gelangen!

Kontaktieren Sie gegebenenfalls die lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung.

8.2.1 Erreger-Ol-Wechsel ZI-RPE60

Zum Ablassen des Erreger-Ols die Ablassschraube (2) am Erreger (1) entfernen und Maschine anschlieBend kippen. (Beachten Sie, dass das Öl im warmen Zustand leichter abflieBen kann.) AnschlieBend Maschine wieder gerade richten und neues Öl nachfüllen. Empfohlenes Erregeröl ist 20W20 oder ähnliches es sind ca. 100ml einzufullen.

8.2.2 Erreger-Ol-Wechsel ZI-RPE90

• Zum Ablassen des Erreger-Ols die Gummibdeckung (4) an der Maschine (3) lösen und die dahinterliegende Ablassschraube (5) entfern. Maschine anschließend kippen. (Beachten Sie, dass das Öl im warmen Zustand leichter abfließen kann.)
• AnschlieBend Maschine wieder gerade richten und neues Öl einfllen.
• Empfohlenes Erregeröl ist 20W20 oder ähnliches es sind ca. 100ml einzufullen.

8.3 Motoröl wechseln

HINWEIS

Altöle sind giftig und dürfen nicht in die Umwelt gelangen!

Kontaktieren Sie gegebenenfalls die lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung.

• Öl-Ablassschraube (1) an der Hinterseite des Motors lösen.
• Öltank-Kappe (2) öffnen. Das abfließende Öl in einem Auffangbehälter sammeln und fachgerecht entsorgen!
• Öl-Ablassschraube nach dem Entleeren wieder anziehen.
• Über die Einfull-Öffnung (2) frisches Öl nachfüllen (s. Abschnitt Motoröl-Stand prufen). Verwenden Sie nur qualitativ hochwertiges Motor Öl, z.B.: SAE30, 15W40 oder vergleichbares!

8.4 Luftfilter reinigen

Ein verunreinigter Luftfilter kann zu Problernen beim Anlassen der Maschine, zu Leistungsverlust während des Betriebs und zur Verkürzung der Motorlebensdauer beitragen.

Für Motorschäden infolge unterlassener regelmäßiger Reinigung des Luftfilters übernimmt Zipper Maschinen keinerlei Haftung.

1. Zum Reinigen des Luftfilters lösen Sie als erstes die Flügelmutter am Luftfiltergehäuse, entfern den sie die Abdeckung (Schaumstoff-Filter-Element (2)) und erhöhen die Luftfilterkassette (Papier-Filter-Element (1)) heraus. Reinigen Sie beide Elemente Mechanisch mit einer weichen Bürste
2. Soll nur die Luftfilterkassette gereinigt werden, blasen Sie mit einem trockenen Druckluftstrahl von der Innenseite gegen den Filter, bis der gesamte Staub entfernt ist.

Ein Luftfilterwechsel steth an, wenn:

• die Motorleistung abfällt und der Treibstoffverbrauch gleichzeitig zunimmt
• der Ölverbrauch zunimmt
  das Anlassen des Motors schwerer wird

8.5 Keilriemen und Kupplung prufen und wechseln

WARNING

Warning vor Erfassungs-/Einzugsgefahr!

Versuchen Sie niemals, den Keilriemen bei laufendem Motor zu überprüfen. Ihr Hände konnten zwischen Keilriemen und Kupplung geraten. Schwere Handverletzungen sind die Folge.

HINWEIS

Sollte die Rüttelleistung der Maschine – unabhängig von der Anzahl der geleisteten Betriebsstunden – während des normalen Betriebs plötzlich nachlassen oder ganz aussetzen, überprüfen Sie zuallererst Keilriemen und Kupplung.

Lose oder verschlissene Keilriemen reduzieren die Effizienz der Kraftübertragung, haben eine schwache Verdichtungsleistung zur Folge und verkurzen die Lebensdauer des Riemens selbst. Überprüfen Sie deshalb die Keilriemenspannung in den vorgeschriebenen Zeitabständen.

8.5.1 Keilriemenspannung prufen

8.5.2 Keilriemen spannen

1. Entfernen Sie die Keilriemenabdeckung.
2. Losen sie die vier Motorschrauben, die den Motorblock an der Rüttelplatte fixieren.
3. Losen Sie die Sicherungsmuttern (1), um den Motorblock mittels der Schraube(n) (2) zu verbessern.

Schraube(n) (2) eindreten (Drehung nach rechts) = Riemen spannen
Schraube(n) (2) ausdrehen (Drehung nach links) = Riemen lockern

1. Sobald der Riemen die korrekte Spannung aufweist, die Schraube(n) (2) zur Einstellung der Motorposition mit Hilfe der Mutter(n) (1) wieder fixieren.
2. Fixieren Sie die vier Motorschrauben wieder, die den Motorblock an der Rüttelplatte fixieren.
3. Abschließlich Keilriemen-Schutzabdeckung wieder befestigen.

8.5.3 Keilriemen wechseln

1. Keilriemen lockern und in die maximal vorderste Position bringen (2 ausdrehen).
2. Den Keilriemen von den Rollen losen.
3. Antriebsräder inklusive V-Nut und Innenraum der Schutzabdeckung reinigen.
4. Neuen Keilriemen einlagen und wieder spannen.
5. Abschlussend Keilriemen-Schutzabdeckung wieder anbringen.

8.5.4 Kupplung prüfen

Bei abgenommenem Riemen die Außentrommel der Kupplung auf „Fresser" und die Keil Nut auf Verschleiß oder Beschädigung prüfen. Überprüfen Sie die Außenseite bei abgenommenem Riemen auf Fresser und die "V"-Nut auf optischen Verschleiß und optischer Beschädigung.

Reinigen Sie die V-Nut nach Bedarf. Wenn der Schuh abgenutz ist, wird die Kraftübertragung unfzureichend und es kommt zum Rutschen.

8.6 Zündkerze reinigen

1. Ziehen Sie die Zündkerzen-Kappe hereaus und entfern den Sie Verunreinigungen im Außenbereich der Zündkerze.
2. Schrauben Sie anschließend die Zündkerze mit dem Zündkerzen-Schlüssel Heraus.
3. Überprüfen Sie die Keramikisolierung, reinigen Sie die Elektroden (Metallspitzen) und kontrollieren Sie den Abstand zwischen den Kontakten. Er sollte 0,7 bis 0,8 mm betragen.
4. Bauen Sie die gereinigte (oder getauschte) Zündkerze wieder ein und bringen Sie die Zündkerzenkappe wieder an.

9 TRANSPORT

WARNING

Maschine niemals mit laufendem Motor anheiten oder transportieren!

9.1 Transport über kürzere Distanzen

Für den Transport über kurze Distanzen verwenden Sie die Handhalterung und die montierte Transporteinrichtung:

• Transporteinrichtung aus der Gummihalterung losen und Radachse auf den Boden stützen.
• Maschine rückwärtsziehen, bis die Basisplatte auf den Gummiauflagen der Radaufhängung aufliegt.
• Handgriff vertical drucken, bis der Schwerpunkt der Maschine hinter der Radachse liegt.
  Bewegen Sie die Maschine nur auf ebenen und festen Boden!

9.2 HebEN und Abstellen auf anderen Transportmitteln

HINWEIS

Für das Hebien und Abstellen der Maschine auf einem anderen Transportmittel sind zwei Personen erforderlich – eine Person für die Bedienung des Hebezeugs und eine Person, um die Maschine in Balance zu halten.

• Für den Transport über längerere Strecken falten Sie den Haltegriff so welt wie möglich nach vor (siehe Abbildung links).
• Stellen Sie sicher, dass die Hebeeinrichtung einschließlich Zubehör für Lasten größere als 90 kg geeignet ist.
• Überprüfen Sie vor dem Anheiten die Schweißen am Hebering und die Fixierung des Heberahmens.
• Heben Sie die Maschine zunachst nur weniger Zentimeter an, um die Tragfähigkeit zu überprüfen.
• Hebien Sie die Maschine in der Folge so behutsam wie möglich in die gewünschte Position.
• Sichern Sie die Ladung für den Transport ordnungsgemäß.

10 LAGERUNG

Wenn die Maschine langere Zeit (>30 Tage) still steht:

• Öltanks bzw. Treibstofftank leeren.
  Die Zündkerze abnehmer und einige Tropfen Motorol in den Zylinder einfüllen. Mittels Seilstarter den Motor einige Male umdrehen, sodass das Öl im Zylinderinnenraum gut verteil wird. Die Zündkerze reinigen und wieder anbringen.
  Die ausgewählte Maschine abdecken und außerhalb der Reichweite von Kindern und nicht autorisierten Personen in einer gut belufteten, trockenen und frostfreien Umgebung lagern.

11 ENTSORGUNG

Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die Maschine, Maschinenkomponenten oder Betriebsmittel niemals im Restmull. Kontaktieren Sie gegebenenfalls ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihr dem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, ihre alte Maschine fachgerecht zu entsorgen.

12 FEHLERBEHEBUNG

WARNING

Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können schwere Verletzungen hervorrufen oder)sagar zum Tod führen.

Maschine vor Arbeiten zur Störungsbeseitigung immer still setzen und gegen unbeabsichtigte Wiederinbetriebnahme sichern.

Fehler	Mögliche Ursache / Behebung
Motor springt nicht an	Ein/Aus-Schalter überprüfen und sicherstellen, dass er auf “Ein” positioniert ist.Kraftstoffversorgung überprüfen.Motor-Olstand überprüfen (ein Sensor verhindert den Start, wenn der Ölstand zu niedrig ist).Sicherstellen, dass das Zündkabel der Zündkerze angeschlossen ist.Zündkerze überprüfenVergaser und Luftfilter überprüfen und sicherstellen, dass sie sauber sind.
Motor stoppt	Kraftstoffversorgung überprüfen.Uberprüfen, ob der Kraftstoffhahn geöffnet ist.Olständene überprüfen.Zustand des Luftfilters überprüfen.
Motor bringt nicht genug Leistung:	Kraftstoffversorgung überprüfen (Kraftstoffhahn geöffnet?)Zustand des Luftfilters überprüfen.Gasstellung überprüfen.
Unzureichende Vibration	Überprüfen, ob der Keilriemen rutsch oder verloren ist.Gasstellung überprüfen.
Maschine bewegt sich nicht frei	Unterseite der Scheibe auf Anhaftungen überprüfen.

13 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8

4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Mail: [e-mail]

14 SAFETY

20W20 oder ähnliches es sind ca. 100ml einzufüllen.

ZIPPER MASCHINEN GmbH

Gewerbepark 8

4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Mail: [e-mail]

23 SEGURIDAD

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Mail: [e-mail]

32 SÉCURITÉ

ZIPPER MASCHINEN GmbH

Gewerbepark 8,4707 Schlusslberg AUSTRIA

Tel.: [phone]

Mail: [e-mail]

41 BEZPECNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8,4707 Schlussberg AUSTRIA

Tel.: [phone]

Mail: [e-mail]

51 BEZPECNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8,4707 Schlussberg AUSTRIA

Tel.: [phone]

Mail: [e-mail]

60 VARNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8,4707 Schlussberg AUSTRIJA

Tel:[phone]

E-posta: [e-mail]

69 SIGURNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8,4707 Schlussberg AUSZTRIA

Tel.: [phone]

Mail: [e-mail]

78 BIZTONSÁG

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIJA

Tel.: [phone]

Mail: [e-mail]

87 SIGURNOST

95.1 Ersatzteilbestellung / Spare parts order

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkurzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden.

Bestellen Sie die Ersatzteile direkt auf unserer Homepage-Kategorie ERSATZTEILE.

oderkontaktieren Sie unseren Kundendienst

• über unsere Homepage-Kategorie SERVICE-ERSATZTEILANFORDERUNG,
  per Mail an [e-mail].

Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die bereits genütten Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen.

95.2 Explosionszeichnung / Exploded view

Despiece/Vue éclatee / Vykres dlü/ Razstavljena risba Rastavljeni nacrt / Šematski prikaz

95.2.1 ZI-RPE60

95.2.2 ZI-RPE90

97 GARANTIEERKLÄRUNG (DE)

1.) Gewährleistung

ZIPPER Maschinen unterliegt der gesetzlichen Gewährleistung die in der aktuellen Fassung Gültigkeit hat. (Für elektrische und mechanische Bauteile entspricht dies 2 Jahren (ausgenommen Verschleiße und Akkus/Batterien), beginnend ab dem Erwerb des Endverbrauchers/ Käufers. Für Akkus und Batterien gilt die gesetzliche Gewährleistung von 6 Monaten beginnend ab dem Erwerb des Endverbrauchers/ Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, soll wird die Fa. Zipper nach eigenen Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käfer seinen Handler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Handler von Zipper abgeholt. Retoursenden ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerä eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerä nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schliebt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Handler werden ebenfls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschädien in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleibteilen wie: Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufträder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilveränderungen, Hydraulikole, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleichbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäß Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs- u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Entsatz- oder Zubehörorteilen.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Handler in Rechnung gestellt.
f) Geräe außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Handlrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Handlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes.

Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

SERVICE

Nach Ablauf der Garantiezeit konnen Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgefuhrt werden. Es steht Ihnen auch die ZIPPER MASCHINEN GmbH weiterhin kein mit Service und Reparatur zur Seite. Stellen Sie in dieser Fall eine unverbindliche Kostenanfrage

• per Mail an [e-mail].
  oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfugung gestellt auf unserer Homepage - Kategorie SERVICE/NEWS.

98 GUARANTEE TERMS (EN)

1.) Warranty:

107 PRODUKTBEOBACHTUNG | PRODUCT MONITORING

(DE) Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu konnen, sind wir von Ihnen und ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produkttes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein konnen

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name: Produkt / product: Kaufdatum / purchase date: Erworbenvon / purchased from: E-Mail / e-mail: Vielen Dank für ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel:[phone] [e-mail]
