BEDIENUNGSANLEITUNG S47087 MEDION

1. Zu dieser Bedienungsanleitung ...... 6

FR

1.1. Zeichenerklärung 6

2. Bestimmungsgemäßer Gebrauch ....NL...

3. Sicherheitshinweise 9

3.1. Eingeschränkter Personenkreis IT.9

3.2. Warnungen.... 10

3.3. Vorsichtsmaßnahmen 11

3.4. Umgang mit Batterien 15

3.5. Niemals selbst reparieren 17

3.6. Spritzwasserschutz 17

3.7. Persönlichkeitsrecht 19

4. Lieferumfang 20

5. Geräteübersicht 21

5.1. Vorderseite 21

5.2. Unterseite 22

5.3. Anschlüsse 23

5.4. Bedienelemente 24

5.5. Zubehör im Lieferumfang 25

6. Inbetriebnahme 26

6.1. Batterien einsetzen 26

6.2. microSD-Speicherkarte einsetzen 28

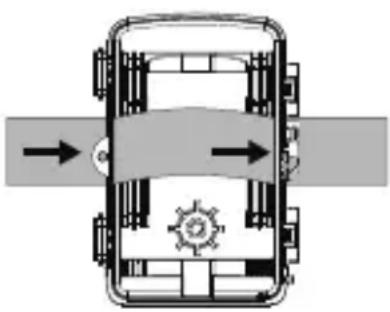

6.3. Kamera mit Hilfe des Gurtes befestigen ..... 29

6.4. Vormontage der Wandhalterung ....

6.5. Kamera mit Hilfe der Wandhalterung befestigen....31

6.6. Kamera ausrichten 31

7. Erste Schritte 33

7.1. Kamera einschalten 33
7.2. Kamera ausschalten 33
7.3. Sprache und Datum/Zeit einstellen .... 33

8. Testmodus- und Beobachtungsmodus ...... 34

8.1. Testmodus 34
8.2. Beobachtungsmodus 35

9. Menüeinstellungen 35

9.1. Modus 35
9.2. Aufnahmeabstand 35
9.3. PIR Empfindlichkeit 35
9.4. Serienaufnahme 36
9.5. Videolänge 36
9.6. Videoauflösung.... 36
9.7. Sprache 36
9.8. Zeit / Datum 37
9.9. Zeitstempel 37
9.10. Fotoauflösung 37
9.11. Software 37
9.12. Tonaufnahme 37
9.13. Infrarot LED 37
9.14. Signalton 38
9.15. Seitensensor 38
9.16. Zeitraffer 38
9.17. Zeitschaltuhr 39
9.18. Kameraname 39
9.19. Password 39
9.20. Werkseinstellungen.... 40

10. Wiedergabe 40

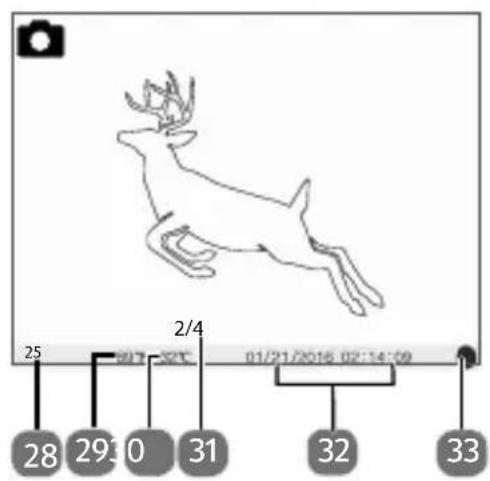

10.1. Display-Anzeigen im Wiedergabe-Modus ..... 41
10.2. Einstellmenü im Wiedergabemodus...... 42

11. Daten auf einen Computer übertragen 43

DE

11.1. USB-Kabel anschließen ....
11.2. DCF-Speicherstandard 44R
11.3. Kartenlaufwerk 44

1. Fehlersuche 44 NL
2. Wartung und Pflege 46
3. Entsorgung 46
4. Technische Daten 48
5. Konformitätsinformation 49
6. Impressum 49

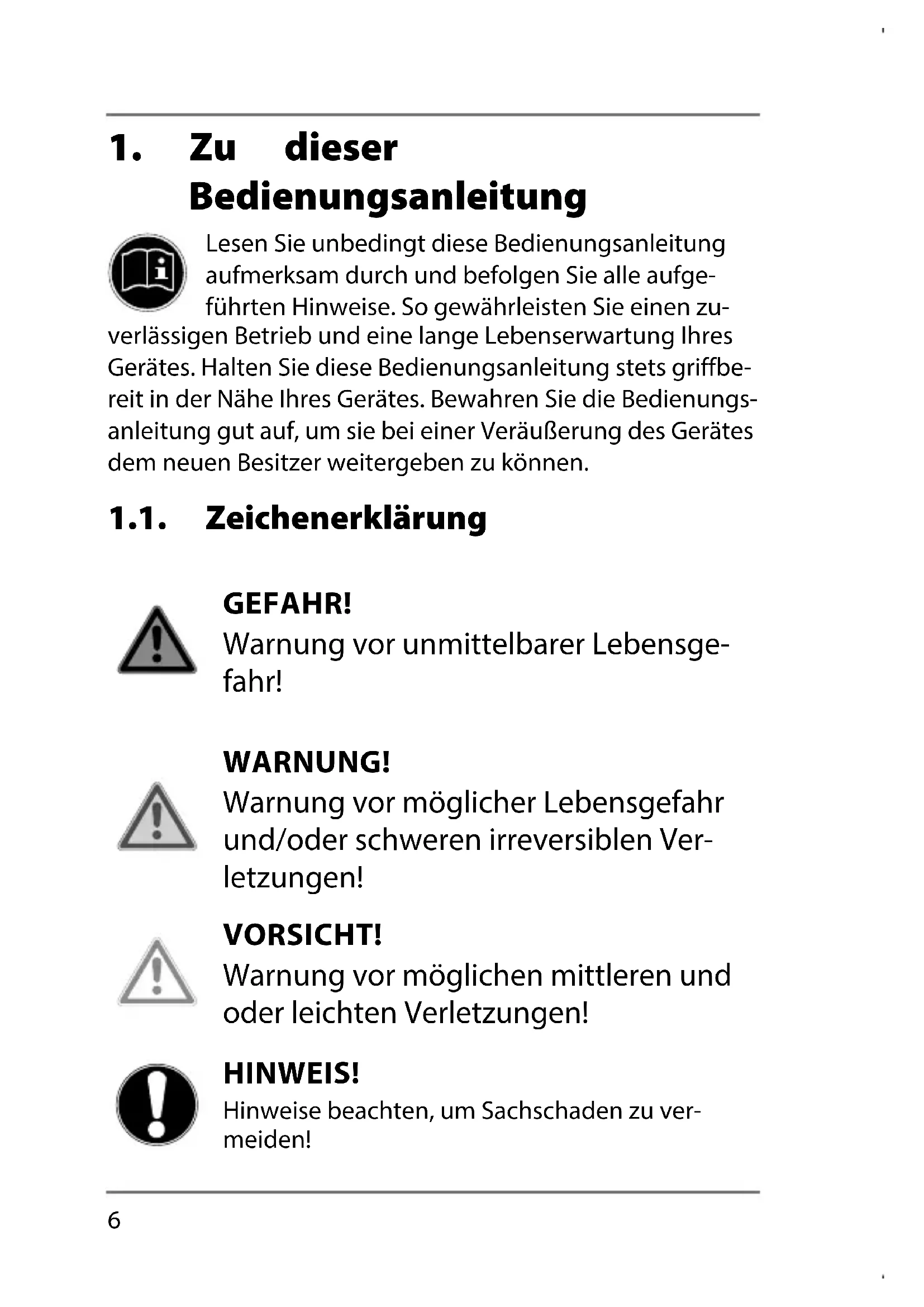

1. Zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.

1.1. Zeichenerklärung

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

VORSICHT!

Warnung vor möglichen mittleren und oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschaden zu vermeiden!

Weiterführende Informationen für den Gebrauch des Gerätes!

Hinweise in der Bedienungsanleitung beachten!

WARNUNG!

Warnung vor Gefahr durch explosions- gefährliche Stoffe!

Aufzählungspunkt / Information über Ereignisse während der Bedienung

Auszuführende

Handlungsanweisung

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

2. Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Aufstellen für die automatische Aufnahme von Bildern und Videos im Digitalformat geeignet. Für die automatische Aufnahme verfügt die Kamera über einen Bewegungssensor.

- Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungse- mäßen Gebrauchs die Haftung erlischt:

Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.

▶ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.

Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

- Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

3. Sicherheitshinweise

3.1. Eingeschränkter Personenkreis

WARNUNG!

Verletzungsgefahr!

Verletzungsgefahr für Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

▶ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

▶ Kinder dürfen nicht mit dem Gerät spielen.

▶ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden.

- Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.

Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.

▶ Lassen Sie Kinder nicht mit der Verpackung spielen.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

3.2. Warnungen

Um Verletzungen zu vermeiden, beachten Sie bitte beim Gebrauch des Produkts die folgenden Warnungen:

Öffnen oder zerlegen Sie das Gerät nicht.

Beim Zerlegen des Geräts besteht die Gefahr eines Stromschlags. Prüfungen interner Bauteile, Änderungen und Reparaturen dürfen nur von Fachkräften vorgenommen werden. Bringen Sie das Produkt zur Prüfung zu einem autorisierten Service Center.

Wenn Sie die Kamera über einen längeren Zeitraum hinweg nicht benutzen, nehmen Sie die Batterien heraus, um ein Auslaufen zu verhindern.

3.3. Vorsichtsmaßnahmen

Beachten Sie bitte die folgenden Vorsichtsmaßnahmen, um Schäden an Ihrer Kamera zu vermeiden und sie stets in einwandfreiem Zustand zu halten:

▶ Die Innenseiten der Kamera von Feuchtigkeit, Schmutz und Staub fern halten.

Wischen Sie Schmutz und Staub mit einem leicht feuchten, weichen Tuch ab, wenn Sie die Kamera im Freien verwendet haben. Trocknen Sie die Kamera danach sorgfältig ab.

Von starken Magnetfeldern fern halten. Bringen Sie die Kamera niemals in zu große Nähe von Geräten, die starke elektromagnetische Felder erzeugen, beispielsweise Elektromotoren. Starke elektromagnetische Felder können zu Fehlfunktionen der Kamera führen oder die Datenaufzeichnung stören.

- Zu starke Wärmeeinwirkung vermeiden. Verwenden oder lagern Sie die Kamera nicht unter Sonneneinstrahlung oder hohen Temperaturen. Eine solche Belastung kann zum Auslaufen der Batterien oder zur Verformung des Gehäuses führen.

Starke Temperaturschwankungen vermeiden. Wenn Sie das Gerät schnell aus einer kalten Umgebung in eine warme Umgebung oder umgekehrt bringen, kann sich im und am Gerät Kondenswasser bilden, das zu Funktionsstörungen und Schäden am Gerät führen kann. Warten Sie mit der Inbetriebnahme, bis sich die Temperatur des Gerätes an die Umgebungstemperatur angeglichen hat. Die Verwendung einer Transport- oder Kunststofftasche bietet begrenzten Schutz gegen Temperaturschwankungen.

▶ Gerät nicht fallen lassen.

Starke, beim Fallen hervorgerufene Erschütterungen oder Vibrationen, können Fehlfunktionen verursachen. Befestigen Sie die Kamera immer mit der mitgelieferten Montageplatte.

▶ Linse und alle beweglichen Teile vorsichtig behandeln.

Berühren Sie nicht die Linse. Seien Sie vorsichtig beim Umgang mit der Speicherkarte und den Batterien. Diese Teile sind nicht auf starke Belastungen ausgelegt.

▶ Batterien nicht entfernen, wenn Daten verarbeitet werden.

Wenn Bilddaten auf Speicherkarten aufgezeichnet oder gelöscht werden, kann das Ausschalten der Stromversorgung zu einem Datenverlust führen oder die interne Schaltung bzw. den Speicher beschädigen.

▶ Batteriekontakte sauber halten.

Wenn die Kontakte der Batterien verschmutzt sind, reinigen Sie sie mit einem trockenen, sauberen Tuch, oder verwenden Sie einen Radiergummi, um Rückstände zu entfernen.

Speicherkarten richtig einlegen, bzw. Entfernen.

Schalten Sie die Kamera aus, bevor Sie die Speicherkarte einsetzen oder entnehmen. Andernfalls wird die Speicherkarte eventuell instabil. Speicherkarten können während der Verwendung warm werden. Nehmen Sie die Speicherkarten immer vorsichtig aus der Kamera.

HINWEIS!

Datenverlust!

Speicherkarten sind Verbrauchsartikel und müssen nach längerem Gebrauch ausgetauscht werden.

Nach einer längeren Nutzungsdauer kann die Aufnahme fehlerhaft sein.

Prüfen Sie regelmäßig die Aufnahmeleistung der Karte und ersetzen Sie diese bei Bedarf.

3.4. Umgang mit Batterien

Das Gerät wird mit Batterien betrieben. Beachten Sie hierzu folgende Hinweise:

DE

FR

- Kontakt mit Batteriesäure vermeiden. Bei Kon- NL takt mit Haut, Augen oder Schleimhäuten die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

▶ Halten Sie neue und gebrauchte Batterien von Kindern fern.

▶ Batterien nicht verschlucken, es besteht die Gefahr einer chemischen Verätzung.

WARNUNG!

Verätzungsgefahr!

Das Gerät beinhaltet Batterien. Wird eine dieser Batterien verschluckt, kann sie innerhalb von 2 Stunden ernsthafte innere Verätzungen verursachen, die zum Tode führen können.

▶ Wenn Sie vermuten, Batterien könnten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.

Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie sie von Kindern fern.

Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.
Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).

WARNUNG!

Explosionsgefahr!

Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!

▶ Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Typ.

Versuchen Sie niemals, Batterien wieder aufzuladen. Es besteht Explosionsgefahr!

▶ Setzen Sie Batterien niemals übermäßiger Wärme (wie Sonnenschein, Feuer oder dergleichen) aus.

Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät daher keinen starken Hitzequellen aus.

▶ Schließen Sie Batterien nicht kurz.
▶ Werfen Sie Batterien nicht ins Feuer.
▶ Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure!
▶ Entfernen Sie auch leere Batterien aus dem Gerät.
▶ Wenn Sie das Gerät für längere Zeit nicht be- nutzen, nehmen Sie die Batterien heraus.

3.5. Niemals selbst reparieren

WARNUNG!

Stromschlaggefahr!

Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags!

Versuchen Sie auf keinen Fall, das Gerät zu öffnen oder selbst zu reparieren!
Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt.

3.6. Spritzwasserschutz

Die Kamera ist gegen allseitiges Spritzwasser gemäß der Schutzklasse IP54 geschützt.

▶ Verwenden Sie die Kamera nicht unter Wasser.

Am Gehäuse kann sich nach dem Betrieb im Freien Restwasser sammeln, das beim Öffnen des Bedienfachs ins Innere der Kamera gelangen kann. Trockenen Sie die Kamera daher gut ab, bevor Sie das Bedienfach öffnen.

Das mitgelieferte USB-Kabel und die microSD-Karte sind nicht spritzwassergeschützt.

3.6.1. Hinweise vor dem Betrieb im Freien:

Überprüfen Sie den Bereich rund um das Bedienfach und die umlaufende Gummidichtung. Entfernen Sie Schmutz, Sand und andere Partikel mit einem trockenen Tuch.

▶ Stellen Sie sicher, dass das Bedienfach keine Kratzer oder Bruchstellen aufweist.

▶ Stellen Sie sicher, dass die Kamera keine Bruchstellen aufweist.

▶ Stellen Sie sicher, dass die Kamera zusammen geklappt und fest verschlossen bzw. arretiert wurde.

▶ Stellen Sie die Kamera vorzugsweise an einem regengeschützten Ort auf.

3.7. Persönlichkeitsrecht

Bei der Benutzung der Kamera müssen Sie folgende Hinweise beachten:

Grundsätzlich hat jede Person das Recht am eigenen Bild. Nach dem Urheberrechtsgesetz dürfen Bilder ohne Einwilligung der Betroffenen nur dann veröffentlicht werden, wenn die Personen lediglich als Beiwerk neben einer Landschaft oder sonstigen Örtlichkeiten erscheinen. Die Beantwortung der Frage, ob eine Person nur Beiwerk ist, hängt von den Umständen des Einzelfalls ab. Aus Gründen der Rechtssicherheit sollte in allen Fällen, in denen Aufnahmen mit Bezug zu identifizierbaren Personen möglich sind, über die Fotoaufnahme informiert werden.

4. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Wildkamera
• 8 x Batterien (1,5 V, Typ AA, LR6)
• microSD-Speicherkarte mit Adapter
  • Universalhalterung
  • Befestigungsmaterial
• USB-Kabel
  • Bedienungsanleitung

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z. B. Folien oder Plastikbeutel von Kindern fern.

5. Geräteübersicht

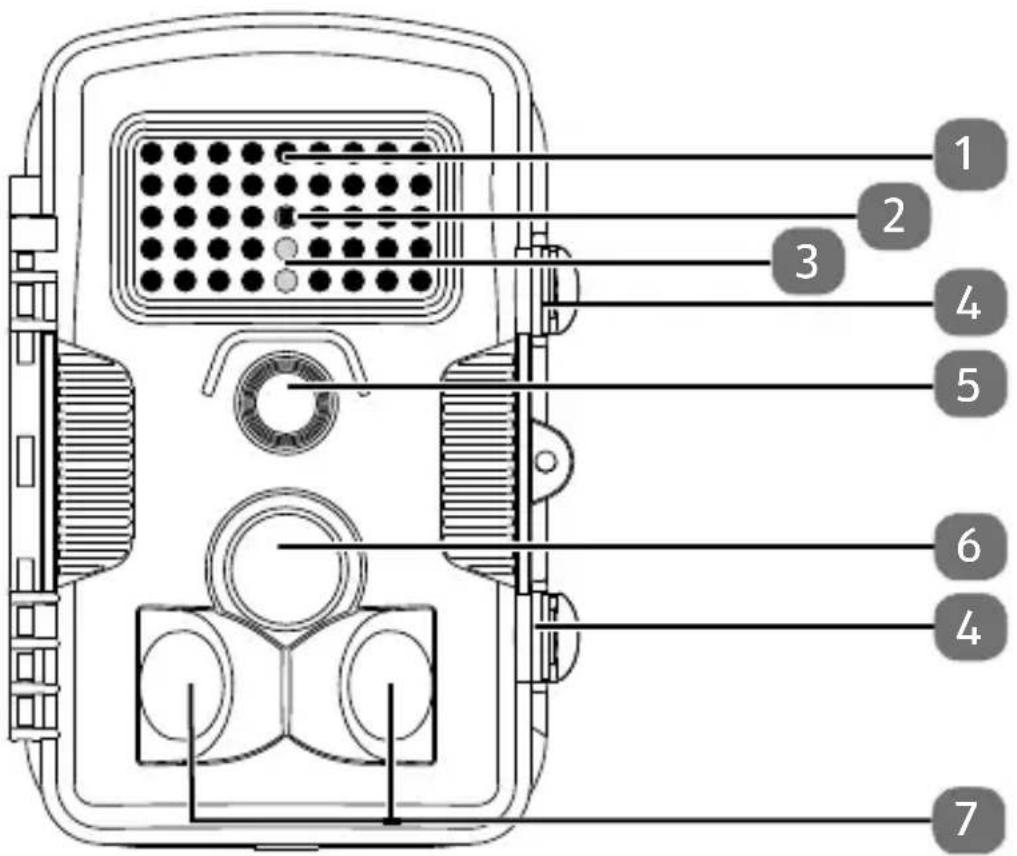

5.1. Vorderseite

1) Infrarot LEDs
2) Lichtsensor
3) Blaue und rote LEDs
4) Seitliche Verschlüsse
5) Objektiv
6) nach vorne gerichteter IR-Bewegungssensor
7) zur Seite gerichtete IR-Bewegungssensoren

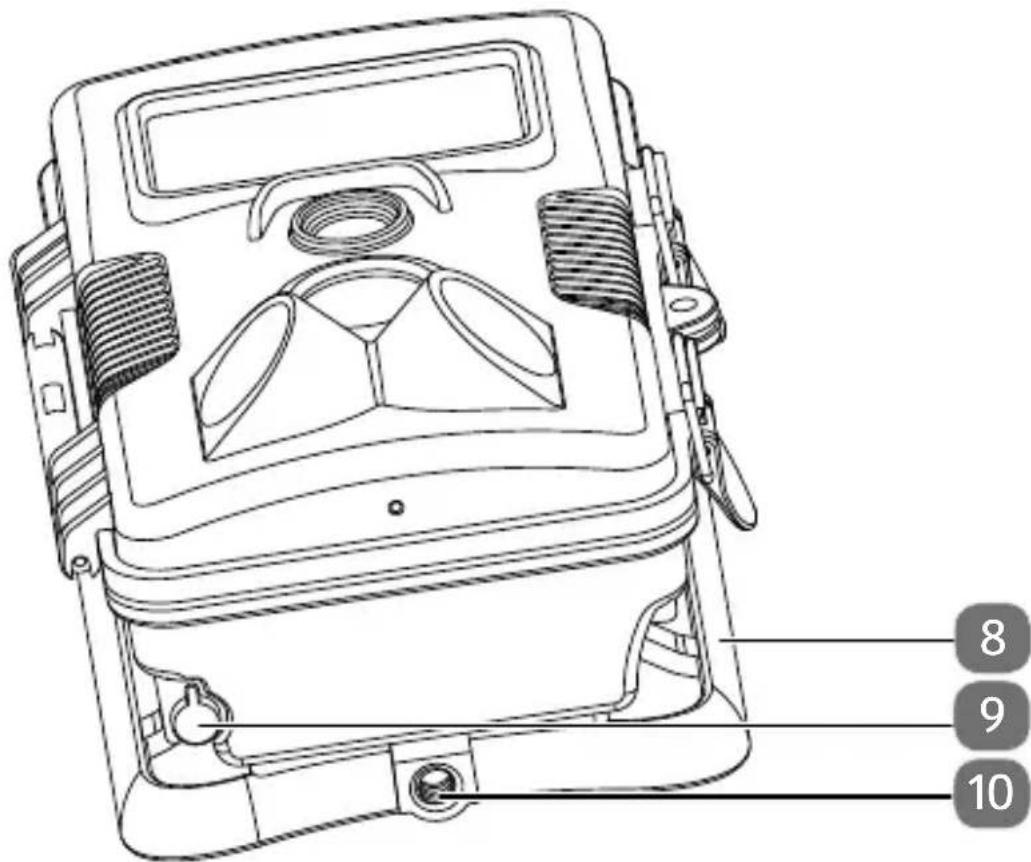

5.2. Unterseite

8) Universalhalterung
9) DC Anschlussbuchse für Netzadapter (Netzadapter nicht im Lieferumfang enthalten)
10) Gewinde für Wandhalterung/Stativ (Stativ nicht im Lieferumfang enthalten)

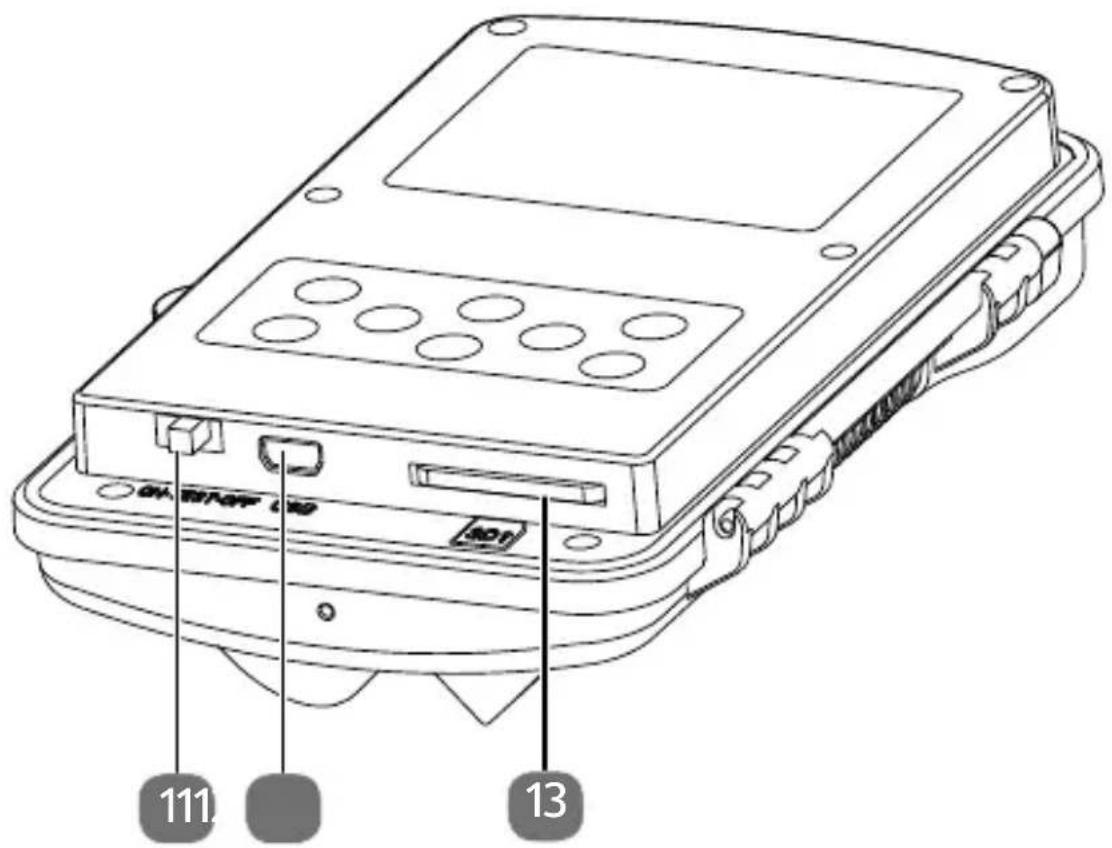

5.3. Anschlüsse

ON/OFF 100 11 13

11) Schalter ON/TEST/OFF
12) mini USB-Anschluss
13) SD Kartenschacht

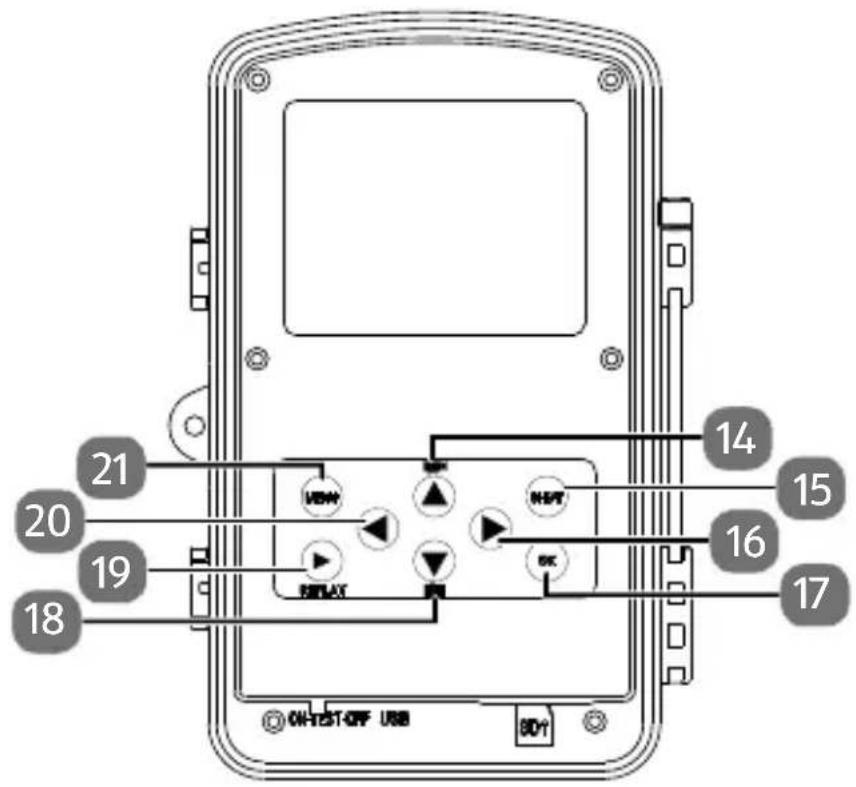

5.4. Bedienelemente

21 20 19 18 14 15 16 17 ON/OFF USB N/RT OK

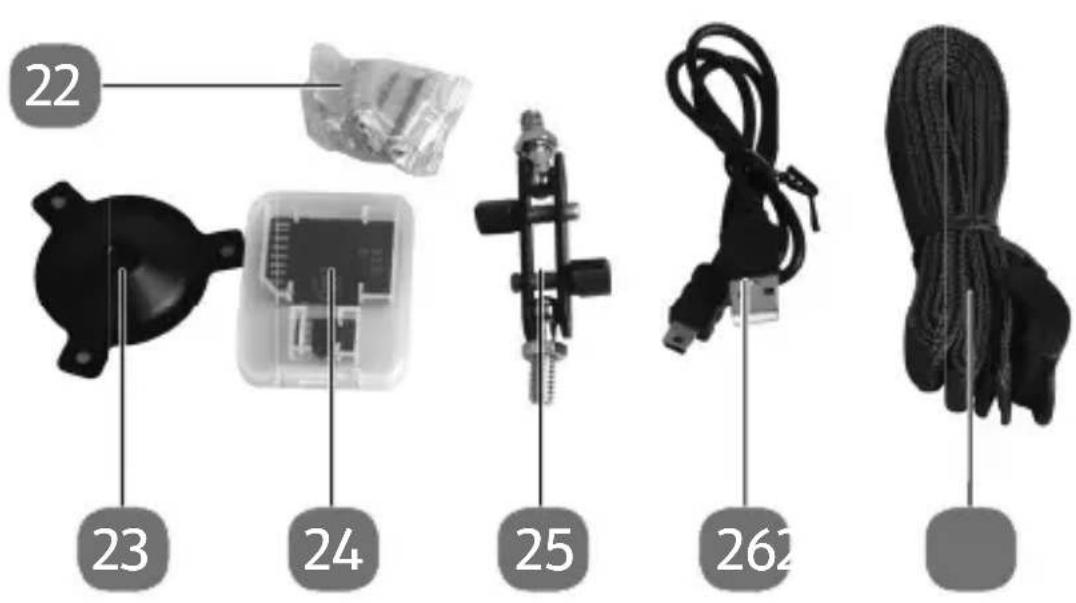

5.5. Zubehör im Lieferumfang

22 23 24 25 262

22) Befestigungsschrauben inkl. Dübel
23) Wandhalterung
24) microSD-Speicherkarte mit Adapter
25) justierbarer Befestigungsarm
26) USB-Kabel
27) Befestigungsgurt

6. Inbetriebnahme

6.1. Batterien einsetzen

HINWEIS!

Sachschaden!

An der Bedienfachabdeckung kann sich nach der Benutzung im Freien Restwasser sammeln.

- Trocknen Sie daher die Kamera vor dem Öffnen des Fachdeckels gut ab und halten Sie während des Öffnens die Kamera so, dass eventuell noch vorhandenes Restwasser nicht in das Batteriefach laufen kann.

Lösen Sie die Verschlüsse an der Seite des Gehäuses.
▶ Öffnen Sie die Kamera.

Das Batteriefach ist in zwei Abschnitte unterteilt.

Wenn Sie mit nur 4 eingelegten Batterien arbeiten, können Sie diese in das obere oder das untere Batteriefach einlegen. Wichtig ist nur, dass Sie alle 4 Batterien in ein Fach einlegen und nicht 2 Batterien oben und 2 in das untere Fach.

Um eine zuverlässige und lange Betriebszeit zu gewährleisten empfehlen wir den Betrieb mit 8 Batterien.

• Öffnen Sie nun das Batteriefach auf der rechten Seite und legen Sie 4 oder 8 neue Batterien (1,5 V, Typ AA, LR6) in das Batteriefach ein. Bitte beachten Sie dabei die im Batteriefach angegebene Polarität.
  ▶ Schließen Sie die Batteriefachabdeckung wieder.
  ▶ Schließen Sie die Kamera wieder und arretieren Sie die Verschlüsse.
  Entfernen Sie die Schutzfolien von dem IR-Fenster, dem Objektiv und dem IR-Sensor, um einen reibungslosen Betrieb zu gewährleisten.

HINWEIS!

Sachschaden!

Bitte achten Sie unbedingt darauf, dass alle verwendeten Batterien vom selben Batterietyp sind.

▶ Ersetzen Sie immer alle Batterien zur gleichen Zeit.

6.1.1. Batteriestatus

Der Batteriestatus wird in der unteren rechten Ecke des Displays angezeigt. Folgende Ladestände sind möglich:

• voll geladen
• 2/3 geladen
• 1/3 geladen

Sobald der Ladestand der Batterie kritisch wird, wird eine rot umrandete, leere Batterie gezeigt. Nach ca. 4 Sekunden schaltet sich die Kamera automatisch ab.

6.2. microSD-Speicherkarte einsetzen

HINWEIS!

Datenverlust!

Durch Entnahme der microSD-Speicher- karte während des Betriebes kann es zu Datenverlust kommen.

▶ Schalten Sie vor der Entnahme der Kar-te die Kamera aus.

Wenn keine Karte eingelegt ist, sind keine Aufnahmen möglich. Verwenden Sie daher die mitgelieferte microSD-Speicherkarte.

▶ Führen Sie die mitgelieferte microSD-Speicherkarte in den dazugehörigen Adapter ein und stellen Sie sicher, dass diese leicht einrastet.
- Öffnen Sie die Kamera, indem Sie die Verschlüsse an der Seite des Gehäuses lösen.
▶ Stecken Sie den Adapter inklusive der microSD-Speicherkarte mit den Steckkontakten nach unten zeigend in das Fach für die Speicherkarte. Vergewissern Sie sich, dass sie hörbar einrastet.
Um die Karte zu entnehmen, drücken Sie die Karte kurz ein, um sie zu entriegeln. Die Karte wird ein Stück heraus geschoben und kann entnommen werden.
▶ Schließen Sie die Kamera wieder und arretieren Sie die Verschlüsse.

HINWEIS!

Datenverlust!

Speicherkarten sind Verbrauchsartikel und müssen nach längerem Gebrauch ausgetauscht werden.

Nach einer längeren Nutzungsdauer kann die Aufnahme fehlerhaft sein.

Prüfen Sie regelmäßig die Aufnahmeleistung der Karte und ersetzen Sie diese bei Bedarf.

6.3. Kamera mit Hilfe des Gurtes befestigen

Um die Kamera an einem Pfahl oder einem Baumstamm zu befestigen, verwenden Sie die mitgelieferte und bereits vormontierte Universalhalterung.

Ziehen Sie den Befestigungsgurt durch die Bügel an der Halterung. Achten Sie darauf, dass sich der Verschlussclip nach dem Befestigen noch schließen lässt.
Legen Sie den Gurt um den Gegenstand, an dem Sie die Halterung befestigen wollen.

Fädeln Sie das freie Ende durch die mittlere Öffnung im Verschluss des Befestigungsgurtes über den Steg und durch die erste Öffnung mit den Zähnen wieder hinaus.
Ziehen Sie den Befestigungsgurt fest.

HINWEIS!

Sachschaden!

Bei Befestigung der Kamera mit Hilfe des Gurtes an einem Objekt kann die Kann die Kamera herunterfallen.

Achten Sie darauf, dass die Kamera sicher befestigt ist und nicht herunterfallen kann.

Beachten Sie bei der Installation und Ausrichtung der Kamera, dass Sie nicht gegen geltende gesetzliche Bestimmungen, insbesondere des Datenschutzes, des Hausrechts und der Beobachtung öffentlich zugänglicher Räume verstoßen.

6.4. Vormontage der Wandhalterung

▶ Schrauben Sie die Mutter von dem justierbaren Befestigungsarm ab.
▶ Führen Sie die Schraube des Befestigungsarms durch die Öffnung in der Mitte der Wandhalterung.
Befestigen Sie beide Teile aneinander, indem Sie die Schraube in die Wandhalterung drehen und fest anziehen. Die Mutter dient hierbei als Begrenzung.

6.5. Kamera mit Hilfe der Wandhalterung befestigen

Markieren Sie die Lochpositionen für die Bohrlöcher durch Halten der Wandhalterung an die gewünschte Montageposition.
▶ Verwenden Sie einen 6 mm Bohrer, um die erforderlichen Löcher zu bohren und fügen Sie die Dübel in die Bohrlöcher.
▶ Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben an die Wand.
▶ Schrauben Sie die Kamera auf die Stativschraube (etwa drei Umdrehungen).
Richten Sie die Kamera in die gewünschte Richtung aus und arretieren Sie sie mit der Sicherungsmutter.

6.6. Kamera ausrichten

Im Testmodus können Sie den optimalen Belichtungswinkel und den Erfassungsbereich der Bewegungssensoren austesten.

Während der Ausrichtung kann die Verwendung der seitlichen Bewegungssensoren nützlich sein. Die seitlichen Bewegungssensoren können über das entsprechende Menü aktiviert/deaktiviert werden.

Richten Sie die Kamera aus wie folgt:

Befestigen Sie die Kamera an einem Baum oder einem ähnlichen Objekt in einer Höhe von 1-2 m und und richten Sie die Kamera in die gewünschte Richtung aus.

▶ Dann bewegen Sie sich langsam vor der Kamera. Während Sie sich bewegen, beobachten Sie die Infrarot-LEDs.
Wenn innerhalb der Infrarot-LEDs eine blaue LED leuchtet, wurde eine Bewegung durch die aktivierten, seitlichen Bewegunssensoren erfasst.
▶ Wenn innerhalb der Infrarot-LEDs eine rote LED leuchtet, wurden Sie durch den vorderen Bewegunssensor erfasst.

Die Bewegungsanzeige leuchtet nur, wenn der ON/TEST/OFF-Schalter auf die Position TEST gestellt wurde und einer der Bewegungssensoren eine Bewegung erkannt hat. Im Normalbetrieb leuchtet keine LED-Anzeige.

Um sicherzustellen, dass die Kamera keine unerwünschte Aufnahmen von irrelevanten Bewegungen erstellt, sollte die Ausrichtung der Kamera nicht in sonniger Lage und in der Nähe von Ästen, die sich im Wind bewegen können eingestellt werden.

Der Aufnahmewinkel des Hauptsensors beträgt etwa 40°. Der Aufnahmewinkel der Seitensensoren betragen jeweils 30°.

Das Aufzeichnungsfeld für Fotos und Videos beträgt etwa 55°.

7. Erste Schritte

7.1. Kamera einschalten

▶ Schieben Sie den ON/TEST/OFF-Schalter auf die Position ON oder TEST, um die Kamera einzuschalten.

7.2. Kamera ausschalten

▶ Schieben Sie den ON/TEST/OFF-Schalter auf die Position OFF, um die Kamera auszuschalten.

7.3. Sprache und Datum/Zeit einstellen

Wenn Sie die Kamera das erste Mal einschalten, sollten Sie zunächst Sprache, Datum und Uhrzeit einstellen.

7.3.1. Sprache einstellen

▶ Schieben Sie den ON/TEST/OFF-Schalter auf die Position TEST.
Drücken Sie die Taste MENU und wählen Sie mit den Tas- ten ▲ oder ▼ die Funktion Sprache aus und bestätigen Sie mit OK.
Wählen Sie mit den Taster und ▼ ihre Sprache aus.
Drücken Sie die Taste OK, um die Einstellung zu übernehmen.

7.3.2. Datum und Uhrzeit einstellen

▶ Schieben Sie den ON/TEST/OFF-Schalter auf die Position TEST.
Drücken Sie die Taste MENU und wählen Sie mit den Tas- ten ▲ oder ▼ die Funktion Zeit / Datum aus und bestä- tigen Sie mit OK.
▶ Stellen Sie mit den Tasten und ▼ einen Wert für Tag, Monat, Jahr, Stunde und Minute ein.

▶ Mit den Tasten ◀ und ▶ wechseln Sie zum nächsten Eintrag.
Drücken Sie die Taste OK, um die Einstellung zu übernehmen.

Datum und Uhrzeit können auch unten links in das Foto eingefügt werden, wenn zuvor die Fotostempel-Funktion aktiviert wurde. Die Zeiteinstellung geht verloren, wenn die Batterien aus der Kamera entfernt werden.

8. Testmodus- und Beobachtungsmodus

8.1. Testmodus

Der Testmodus dient dazu, die Kamera vor Inbetriebnahme auszurichten und Menü-Einstellungen vorzunehmen.

▶ Schieben Sie den ON/TEST/OFF-Schalter in die Position TEST, um in den Testmodus zu wechseln.
Wählen Sie im Testmodus mit den Tasten / den VIDEO Modus oder ▼ / □ den FOTO Modus.

Die im Testmodus eingestellten Einstellungen gelten nur für den Testmode und nicht für den Betrieb im ON-MODE (Automatik-Mode) der Kamera.

Drücken Sie die Taste SHOT, um ein Foto oder Video im Testmodus manuell auszulösen.
Drücken Sie im Video-Modus die Taste SHOT erneut, um die Aufnahmen zu beenden.

8.2. Beobachtungsmodus

Im Beobachtungsmodus erfolgt die Überwachung durch die Kamera.

▶ Schieben Sie den ON/TEST/OFF-Schalter auf die Position ON, um in den Beobachtungsmodus zu wechseln.

9. Menüeinstellungen

▶ Schieben Sie den ON/TEST/OFF-Schalter auf die Position TEST.
Drücken Sie den Schalter MENU um in das Einstellungsmenü Einstellungen zu gelangen.

Folgende Einstellungen stehen Ihnen zur Verfügung:

9.1. Modus

Wählen Sie unter Modus aus, ob die Kamera ein Foto, ein Video oder Foto & Video aufnehmen soll.

9.2. Aufnahmeabstand

▶ Geben Sie unter Aufnahmeabstand an, in welchem Zeitabstand die Kamera aufnehmen soll, nachdem der Bewegungssensor eine Bewegung registriert hat.

Mögliche Einstellungen sind: 2 Sek., 5 Sek., 10 Sek., 15 Sek., 30 Sek. oder 1 Min.

9.3. PIR Empfindlichkeit

Die Empfindlichkeit des vorderen Bewegungsmelders kann unter PIR Empfindlichk. eingestellt werden.

Bei der Einstellung NIEDRIG werden Bewegungen mit einer Distanz von 8 - 10 Metern vor der Kamera erkannt und ein Video / Foto aufgenommen.
Bei der Einstellung MITTEL werden Bewegungen mit einer Distanz von 13 - 15 Metern vor der Kamera erkannt.

Bei der Einstellung HOCH werden Bewegungen mit einer Distanz von 18 - 20 Metern vor der Kamera erkannt und ein Video / Foto aufgenommen.

Werksseitig ist hier der Wert MITTEL ausgewählt. Die Einstellung von HOCH erhöht die Wahrscheinlichkeit, dass die Kamera ungewollt ausgelöst. Die Einstellung NIEDRIG kann dazu führen, dass kleine Tiere nicht erkannt werden.

9.4. Serienaufnahme

▶ Geben Sie unter Serienaufnahme ein, wie viele Bilder die Kamera aufnehmen soll (1, 2 oder 3 Bilder).

9.5. Videolänge

Wählen Sie unter Videolänge aus, wie lang die automatische Videoaufnahme dauern soll.

Es sind Einstellungen zwischen 10 Sekunden und 5 Minuten möglich.

9.6. Videoauflösung

▶ Stellen Sie unter Videoauflösung die Auflösung für die Videoaufnahmen ein:

1080 P 1920 x 1080 P 15FPS

720 P 1280 x 720 P 30FPS

WVGA 720 x 480 P 30FPS

VGA 640 x 480 P 30FPS

9.7. Sprache

Hier stellen unter Sprache die Menüsprache ein.

9.8. Zeit / Datum

▶ Stellen Sie unter Zeit/Datum die Zeit und das Datum ein.

9.9. Zeitstempel

▶ Stellen Sie unter Zeitstempel ein, ob ein Zeitstempel auf Ihren Aufnahmen erscheinen soll oder nicht.

9.10. Fotoaufl ösung

▶ Stellen Sie Fotoauflösung die Auflösung für die Fotoaufnahmen ein:

12 MP: 4000 x 3000 Pixel (interpoliert)

8 MP: 3264 x 2448 Pixel (interpoliert)

5 MP: 2592 x 1944 Pixel

Je höher die Auflösung, desto mehr Speicher benötigt eine Aufnahme.

9.11. Software

Unter Software wird die Version der Kamerasoftware angezeigt.

An dieser Stelle gibt es zusätzlich den Unterpunkt „FW Aktualisierung“. Die Firmware Aktualisierung kann nur durch Service-Personal erfolgen.

9.12. Tonaufnahme

▶ Wenn die Kamera während der Videoaufnahme auch Ton aufnehmen soll, wählen Sie hier den Punkt EIN.

9.13. Infrarot LED

▶ Stellen Sie unter Aktive IR-LEDs ein, ob 21 oder 42 Infra-rot LEDs eingeschaltet werden sollen.

Die Einstellung mit 21 aktivierten LEDs sollte ausgewählt werden, wenn die Umgebung hell ist. So wird auch der Akku geschont. In dunklen Umgebungen wählen Sie die Einstellung mit 42 aktivierten LEDs um sicher zu stellen, dass die Aufnahmen trotz Dunkelheit von guter Qualität sind.

9.14. Signalton

Wählen Sie unter Signalton aus, ob Sie ein akustisches Signal hören möchten, wenn Sie eine Taste drücken oder die Kamera die Bilder- oder Videoaufnahme auslöst.

9.15. Seitensor

▶ Schalten Sie unter Seitensensor die beiden seitlichen Bewegungsmelder ein oder aus.

9.16. Zeitraff er

Bei eingeschalteter Zeitrafferfunktion nimmt die Kamera solange Fotos in dem vorab eingestellten zeitlichen Abstand auf (siehe Kapitel „Zeitraffer-Intervall einstellen“), bis entweder der Speicher voll oder die Batterie leer ist oder die Aufnahme manuell beendet wird.

Wenn die Intervallfunktion eingeschaltet ist, nimmt die Kamera Bilder unabhängig vom Bewegungs- sensor in den eingestellten Zeitabständen auf.

Wenn die Intervallfunktion eingeschaltet ist, lässt sich die Kamera nicht mehr in den Video-Modus umschalten.

Zeitraffer-Intervalleinstellen

▶ Stellen Sie unter Zeitraffer die Abstände zwischen den einzelnen Bildern der Foto-Aufnahme ein.

Folgende Einstellungen sind möglich: 15 Sek., 30 Sek., 1 Min., 3 Min. und Aus.

Wenn der Zeitraffer aktiviert wurde, ist automatisch auch die Zeitschaltuhr aktiv.

9.17. Zeitschaltuhr

Stellen Sie unter Zeitschaltuhr die Timer-Funktion ein.

Wenn Sie Zeitschaltuhr ein gewählt haben, stellen Sie anschließend mit den Pfeiltasten die Start- und Stoppzeit ein und bestätigen Sie jeweils mit der OK-Taste.

9.18. Kameraname

▶ Vergeben Sie hier einen Namen, um diese Kamera eindeutig identifizieren zu können.

In der folgenden Anzeige wird die aktuelle Bezeichnung der Kamera angezeigt.

▶ Vergeben Sie hier einen neuen Namen für Ihre Kamera und bestätigen Sie mit der OK-Taste.

Es ist nur die Eingabe von Zahlen möglich.

Der neu vergebene Name wird unten links auf dem Bildschirm angezeigt.

9.19. Passwort

Wählen Sie EIN, wenn Sie die Kamera von unerwünschtem Zugriff durch ein Kennwort schützen möchten.
Legen Sie hierzu eine 6-stellige Zahlenkombination fest.

Die eingestellte Zahlenkombination muss nun jedesmal, wenn die Kamera eingeschaltet wird, eingegeben werden. Bewahren Sie Ihr Kennwort an einem sicheren Ort auf oder fügen Sie es hier ein um sicher zu gehen, dass Sie es nicht vergessen:

PIN:

9.20. Werkseinstellungen

Wenn Sie JA auswählen und mit der OK-Taste bestätigen, werden alle von Ihnen vorgenommenen Einstellungen (außer der gesetzten Passwörter) gelöscht und die Werkseinstellungen wiederhergestellt.

10. Wiedergabe

▶ Schieben Sie den ON/TEST/OFF-Schalter in die Position TEST.
▶ Drücken Sie nun Taste REPLAY ▶, um Ihre Aufnahmen anzusehen.
▶ Mit den Tasten ◀ und ▶ zeigen Sie die einzelnen Foto- oder Videodateien an.
Drücken Sie bei Videodateien die Taste OK, um die Wiedergabe zu starten bzw. die Taste ▲, um die Wiedergabe zu unterbrechen (Pause).
Drücken Sie die Taste MENU, um die Wiedergabe zu stoppen und eine andere Aufnahme auszuwählen.
Drücken Sie die Taste ▲ oder ▼, Taste, um das angezeigte Foto auf dem Display zu vergrößern.
▶ Durch das Drücken der Tasten ◀ oder ▶ erscheint in der Bildanzeige ein Bildnavigator. Die Platzierung des gelben Kästchens zeigt hier, welche Stelle des Bildes die Vergrößerung anzeigt.

Drücken Sie nun die ▲ oder ▼ Taste, um den Bildausschnitt nach oben oder unten zu bewegen.
▶ Drücken Sie die Taste ◀ oder ▶, um den Bildausschnitt seitwärts bewegen.
Drücken Sie die OK-Taste, um wieder zur Normal-Anzeige zurück zu kehren.

10.1. Display-Anzeigen im Wiedergabe-Modus

Die hier abgebildeten Informationen werden nur bei aktiviertem Zeitstempel eingeblendet.

Foto-Wiedergabe Video-Wiedergabe

25 28 29 30 31 32 33 2/4 01/21/2016 02:14:09

28) Kamera-Name
29) Temperatur-Anzeige in °F
30) Temperatur-Anzeige in °C
31) Aktuelle Aufnahme/Gesamtanzahl der Aufnahmen
32) Aufnahmeinformationen
33) Mondphase
34) Aufnahmeinformationen
35) Speicherort SD-Karte

10.2. Einstellmenü im Wiedergabemodus

Drücken Sie im Wiedergabemodus die Taste MENU, um in das Einstellmenü Einstellungen zu gelangen.
Drücken Sie erneut die Taste MENU, um das Einstellmenü wieder zu verlassen.

10.2.1. Datum/Zeit zeigen

Lassen Sie sich unter Datum/Zeit zeigen das aktuelle Datum und die Uhrzeit anzeigen.

10.2.2. Datei schützen

Die Funktion Datei schützen wird verwendet, um Einzelaufnahmen vor versehentlichem Löschen zu schützen.

Wählen Sie JA, um die aktuell gewählte Aufnahme vor versehentlichem Löschen zu schützen.

10.2.3. Datei löschen

Verwenden Sie diese Funktion, um einzelne Aufnahmen von der Speicherkarte zu löschen.

Wählen Sie unter Datei löschen JA, um die aktuell gewählte Aufnahme zu löschen.

10.2.4. Alles löschen

Wählen Sie unter Alles Löschen JA, um alle Aufnahmen zu löschen.

10.2.5. Karte formatieren

Wählen Sie unter Karte formatieren JA, um die Speicherkarte zu formatieren.

11. Daten auf einen Computer übertragen

Sie benötigen einen PC / ein Notebook mit Windows 10, um die Daten von der Kamera übertragen zu können.

11.1. USB-Kabel anschließen

▶ Verbinden Sie den Mini-USB-Stecker des mitgeliefer- ten USB-Kabel mit dem USB-Anschluss der Kamera und einem freien USB 2.0-Anschluss eines eingeschalteten Computers.
Der Computer wird nun die Kamera als Massenspeichergerät mit „Leserechten“ (Wechselmedium) erkennen.
Wenn die Buchstaben MSDC auf dem Display erscheinen, ist die Kamera mit dem Computer verbunden und der Inhalt der Speicherkarte wird als neues Laufwerk auf dem Computer angezeigt.

Unter Windows 7 und Windows 8 können Sie sofort auf den Inhalt des Kameraspeichers oder der Speicherkarte zugreifen.

Unter anderen Windows-Versionen öffnen Sie den Windows Explorer oder doppelklicken Sie auf „Arbeitsplatz“.

Doppelklicken Sie auf das Mediensymbol für die Kamera.
Navigieren Sie zum Ordner „DCIM“ und ggf. auf die darin enthaltenen Ordner, um die Dateien anzuzeigen (*.jpg = Fotos; *.avi = Videoaufnahmen). Vgl. auch Ordnerstruktur im Speicher.
Ziehen Sie die gewünschten Dateien nun bei gedrückter linker Maustaste in den dafür vorgesehenen Ordner auf dem PC, z. B. in den Ordner „Eigene Dateien“. Sie können die Dateien auch markieren und die Windows-Befehle „Kopieren“ und „Einfügen“ verwenden.

Die Dateien werden auf den PC übertragen und dort gespeichert. Sie können die Dateien mit einer geeigneten Anwendungssoftware anzeigen, wiedergeben und bearbeiten.

11.2. DCF-Speicherstandard

Die Aufnahmen auf Ihrer Kamera werden nach dem so genannten DCF-Standard auf der Kamera verwaltet (gespeichert, benannt etc.; DCF = Design Rule for Camera File System). Aufnahmen auf Speicherkarten anderer DCF-Kameras können auf Ihrer Kamera wiedergegeben werden.

11.3. Kartenlaufwerk

Wenn Ihr PC über ein Kartenlaufwerk verfügt oder ein Kartenlesegerät angeschlossen ist, dann können Sie Aufnahmen auf der Speicherkarte darüber auf den PC kopieren. Der Kartenleser wird ebenfalls als Wechseldatenträger im Windows-Arbeitsplatz erkannt.

12. Fehlersuche

Wenn die Kamera nicht einwandfrei funktioniert, überprüfen Sie die folgenden Punkte. Wenn das Problem bestehen bleibt, wenden Sie sich an den MEDION-Service.

Die Kamera lässt sich nicht einschalten.

• Der Batterien sind falsch eingelegt.
  • Der Batterien sind leer.
  ▶ Ersetzen Sie die Batterien.
  • Die Kamera befindet sich noch im Überwachungsmodus.
  Warten Sie, bis die Kamera die letzten Aufnahmen gespeichert hat und sich dann einschaltet.

Die Kamera nimmt keine Fotos auf.

• Die Kamera befindet sich noch im Testmodus.

• Der Speicher ist voll.
• Die SD-Karte ist nicht korrekt formatiert oder defekt.

Das Bild ist unscharf.

• Das Aufnahmemotiv hat sich sehr schnell bewegt.
• Das Motiv befand sich außerhalb des Einstellbereichs der Kamera.

Verbessern Sie die Lichtverhältnisse und überprüfen Sie den Aufnahmebereich im Testmodus.

Das Bild wird nicht auf dem Display angezeigt.

- Es wurde eine SD-Karte eingelegt, die auf einer anderen Kamera Bilder im Nicht-DCF-Modus aufgenommen hat. Solche Bilder kann die Kamera nicht anzeigen.

Die Kamera schaltet sich aus.

• Der Batterien sind leer.

▶ Ersetzen Sie die Batterien.

Die Aufnahme wurde nicht gespeichert.

• Die Speicherkarte ist voll.

Die Aufnahmen können über das USB-Kabel nicht auf den PC übertragen werden.

• Die Kamera ist nicht eingeschaltet.

Beim erstmaligen Anschluss der Kamera an den PC wird keine neue Hardware gefunden

• Der USB-Anschluss des PCs ist deaktiviert.
• Das Betriebssystem ist nicht kompatibel.

13. Wartung und Pfl ege

Reinigen Sie das Gehäuse, die Linse und das Display folgendermaßen:

▶ Reinigen Sie das Kameragehäuse mit einem weichen, trockenen Tuch.
▶ Verwenden Sie keine Verdünner oder Reinigungsmittel, die Öl enthalten. Dadurch kann die Kamera beschädigt werden.
Um die Linse oder das Display zu reinigen, entfernen Sie den Staub zuerst mit einem Staubblasepinsel. Reinigen Sie sie anschließend mit einem weichen Tuch. Drücken Sie nicht auf das Display und verwenden Sie zu dessen Reinigung keine harten Gegenstände.
▶ Verwenden Sie für das Gehäuse und die Linse keine starken Reinigungsmittel (wenden Sie sich an Ihren Händler, wenn sich Schmutz nicht entfernen lässt).

14. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

GERÄT

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Nehmen Sie vorher die Batterien aus dem Gerät, und geben Sie diese getrennt an einer Sammelstelle für Altbatterien ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

BATTERIEN

Verbrauchte Batterien gehören nicht in den Hausmüll. Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.

15. Technische Daten

KAMERA

Pixel: 5 Mega Pixel CMOS Sensor

Blende: F = 2.8

Brennweite: f = 7.45 mm

LCD Monitor: 5,99 cm / 2,36" TFT-LCD Display

Blitz: 42 IR LEDs 940nM

Bewegungssensor: PIR

Dateiformat: JPEG, AVI (MJPEG)

MAX. AUFLÖSUNGEN

Kamera Modus

Interpoliert: 4000 x 3000 Pixel (12M)

3264 x 2448 Pixel (8M)

Nativ: 2592 x 1944 Pixel (5M)

Extern: SD-/SDHC- Karte (4 bis 32 GB)

Anschluss: Mini-USB 2.0

Schutzklasse: IP54

Abmessungen: 97 x 144 x 75 mm (B x H x T)

Gewicht: ca. 292 g (ohne Batterien)

Technische und optische Änderungen sowie Druckfehler vorbehalten!

16. Konformitätsinformation

CE

Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• EMV Richtlinie 2014/30/EU
• RoHS-Richtlinie 2011/65/EU.

17. Impressum

Copyright © 2018

Stand: 26.02.2018

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt beim Inverkehrbringer:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Bedienungsanleitung steht über die Serviceportale zum Download zur Verfügung.

Sie können auch den unten stehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

	URL QR Code
DE w	www.medion.com/de/service/start/
AT w	www.medion.com/at/service/start/
BE	www.medion.com/be/nl/service/start/
CH	www.medion.com/ch/de/service/start/
LUX w	www.medion.com/lu/de/

Sommaire

DE

Situation : 26.02.2018

• Volledig geladen
  • 2/3 geladen
  • 1/3 geladen

10.2.4. Alles wissen

15. Technische gegevens

CAMERA

Pixel: 5 Megapixel CMOS-sensor

Diafragma: F = 2,8

Beschermingsklasse: IP54

Afmetingen: 97 x 144 x 75 mm (B x H x D)

Gewicht: ca. 292 g (excl. batterijen)

Connessione: mini USB 2.0
