LIFE X47032 (MD 86652) - Camcorder MEDION - Kostenlose Bedienungsanleitung

Produkttyp	Full HD Camcorder mit Touchscreen
Modell	LIFE X47032 (MD 86652)
Marke	MEDION
Sensor	1/3,2" CMOS Sensor
Objektiv	Autofokus Optik (F2,8/4,95 mm ±5%, 4,98–23,61 mm ±10%)
Optischer Zoom	5-fach
Digitaler Zoom	10-fach (bei 1080p nur 5-fach)
Display	3" berührungsempfindliches LCD (4:3)
Videoauflösung	1080p/30fps, 720p/60fps, 720p/30fps, WVGA/60fps, WQVGA/120fps
Fotoauflösung	2592×1944 (5 MP), 1700×1280 (2 MP)
Bildstabilisator	Ja (elektronisch)
Speicher	Intern ca. 70 MB, SD/SDHC-Karte bis 32 GB
Akku	Li-Ionen, 3,7 V, 1200 mAh (Modell CA NP-40)
Ladegerät	Scope DJ04V20500A, Eingang AC 100–240 V, Ausgang DC 4,2 V / 500 mA
Anschlüsse	Mini-USB 2.0, HDMI, AV (über USB/AV-Kabel)
TV-Ausgang	NTSC/PAL einstellbar, HDMI
Blitz	Automatik, Ein, Aus
Weißabgleich	Auto, Sonnig, Wolken, Fluoreszierend, Glühbirne
Farbeffekte	Natürlich, Schwarz/Weiß, Sepia
Selbstauslöser	Aus, 5 s, 10 s
Dateiformat Video	AVI (H.264 Codec)
Dateiformat Foto	JPG
Abmessungen (L×H×B)	45,7 mm × 67,6 mm × 117,8 mm
Gewicht	ca. 260 g (inkl. Akku)
Stativgewinde	Ja (Unterseite)
Mitgeliefertes Zubehör	2 Li-Ionen-Akkus, Ladegerät, USB/AV-Kabel, HDMI-Kabel, 4 GB SDHC-Karte, Objektivschutz, Aufbewahrungstasche, Software-CD, Bedienungsanleitung

Häufig gestellte Fragen - LIFE X47032 (MD 86652) MEDION

Wie schalte ich den Camcorder ein?

Klappen Sie das LC-Display auf oder drücken Sie die EIN/AUS-Taste (). Der Camcorder schaltet sich ein und die Betriebs-LED leuchtet.

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie die SETUP-Taste, wählen Sie DATUM/ZEIT. Tippen Sie auf Jahr, Monat, Tag, Stunde, Minute oder Sekunde und ändern Sie die Werte mit den Pfeiltasten. Bestätigen Sie mit dem Häkchen.

Welche Speicherkarten werden unterstützt?

Der Camcorder unterstützt SD/SDHC-Speicherkarten bis zu 32 GB. Legen Sie die Karte mit den Kontakten nach unten in den Slot ein, bis sie einrastet.

Wie lade ich den Akku?

Legen Sie den Akku (CA NP-40) in die mitgelieferte Ladeschale. Verbinden Sie die Ladeschale mit dem Netzteil und stecken Sie es in eine Steckdose (230 V). Die LED leuchtet orange während des Ladens und grün, wenn der Akku voll ist. Die erste Ladung dauert ca. 4 Stunden.

Wie kann ich die Videoauflösung ändern?

Drücken Sie im Videomodus die MENU-Taste oder tippen Sie auf das Menüsymbol. Wählen Sie Auflösung und tippen Sie auf die gewünschte Einstellung (z.B. 1080p/30fps, 720p/60fps).

Wie übertrage ich Videos auf den Computer?

Verbinden Sie den Camcorder über das mitgelieferte USB-Kabel mit dem Computer. Schalten Sie den Camcorder ein. Auf dem Computer erscheinen Fenster für den Camcorder und die Speicherkarte. Kopieren Sie die Dateien auf die Festplatte.

Kann ich den Camcorder an einen Fernseher anschließen?

Ja, entweder über das HDMI-Kabel (an HDMI-Fernseher) oder über das AV-Kabel (an Fernseher ohne HDMI). Schalten Sie den Fernseher ein und wählen Sie den entsprechenden Eingang.

Wie verwende ich den Zoom?

Drücken Sie den Kippschalter T (Telezoom) zum Vergrößern oder W (Weitwinkel) zum Verkleinern. Der Camcorder hat 5-fach optischen und 10-fach digitalen Zoom (bei 1080p nur 5-fach digital).

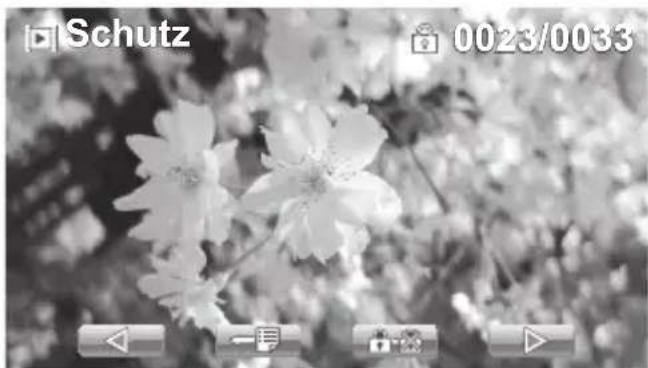

Wie schütze ich eine Aufnahme vor dem Löschen?

Im Wiedergabemodus tippen Sie auf das Menüsymbol, dann auf das Schlosssymbol. Wählen Sie die gewünschte Aufnahme und tippen Sie auf das Schlosssymbol, um sie zu schützen. Ein Symbol zeigt den Schreibschutz an.

Was tun, wenn der Camcorder nicht einschaltet?

Prüfen Sie, ob der Akku geladen ist. Laden Sie den Akku gegebenenfalls auf. Wenn das Problem weiterhin besteht, wenden Sie sich an den MEDION-Service.

BEDIENUNGSANLEITUNG LIFE X47032 (MD 86652) MEDION

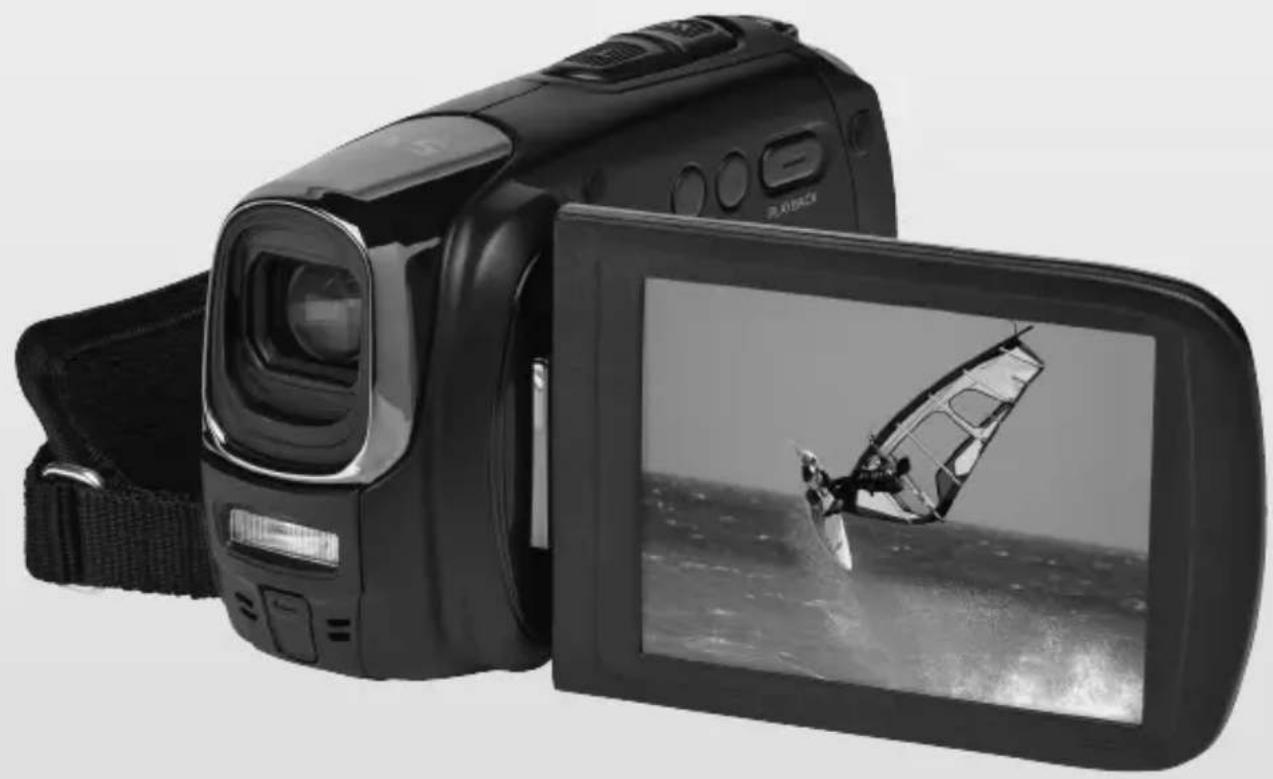

Full HD Camcorder mit Touchscreen

MEDION® LIFE® X47032 (MD 86652)

Hinweise zu dieser Anleitung...... 5

In dieser Anleitung verwendete Symbole und Signalwörter ...... 5

Bestimmungsgemäßer Gebrauch 6

Systemvoraussetzungen....10

Vor der Inbetriebnahme ....11

Lieferumfang prüfen 11

Geräteübersicht....12

Frontansicht....12

Rückansicht....13

Seitenansicht....14

Unterseite 15

Vorbereitung 16

Akku- und Kartenfach öffnen 16

Akku einlegen und entnehmen 16

SD/SDHC-Speicherkarte einlegen und entnehmen ....17

Akku im Ladegerät laden 18

Grundbedienung 19

Camcorder ein- und ausschalten 19

Display aufklappen 19

Betriebs-Modus wechseln 19

Grundeintellungen 20

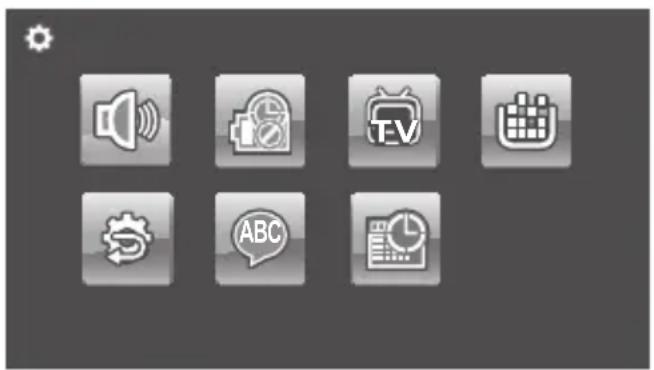

Uhrzeit und Datum einstellen 20

Sprache auswählen 21

Displayanzeigen....22

Videomodus 22

Fotomodus 24

Wiedergabemodus....26

Zoomfunktion....28

Filme und Fotos aufnehmen 29

Aufnahmen wiedergeben 30

Videowiedergabe 30

Fotowiedergabe 30

Miniaturansicht....31

Diaschau....31

Videos und Fotos schützen 32

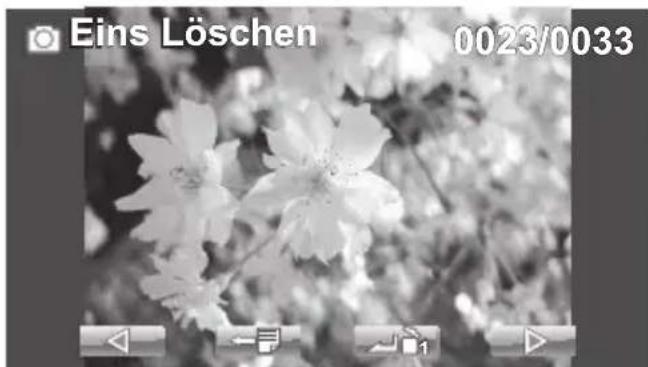

Videos und Fotos löschen.... 33

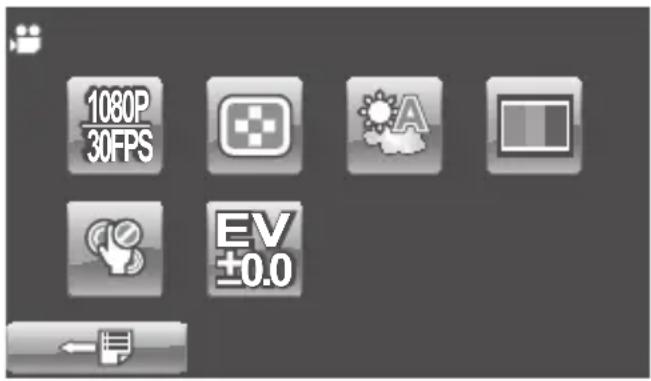

Videoaufnahmemenü 35

Auflösung 35

Qualität 36

Weißabgleich 36

Farb-Effekt.... 37

Stabilisator 37

Belichtungskorrektur (EV) 38

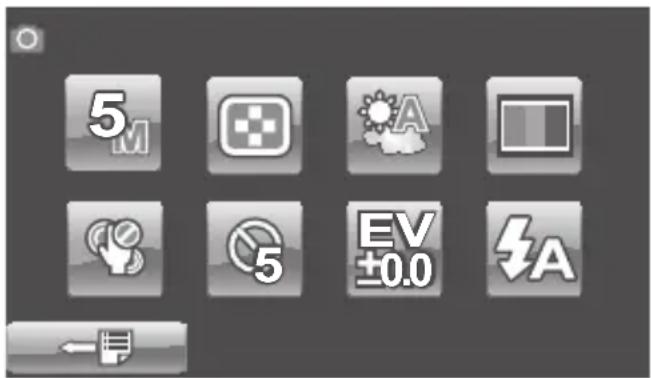

Fotoaufnahmemenü 39

Auflösung 39

Qualität 39

Weißabgleich 40

Farb-Effekt 40

Stabilisator 41

Selbstauslöser 41

Belichtungskorrektur (EV) 42

Blitz 42

Das Menü Einstellungen.... 43

Töne 43

Stromsparfunktion....43

TV 43

Formatieren 44

Werkseinstellungen....44

Sprache....44

Datum und Uhrzeit 44

Filme und Fotos am TV-Gerät anzeigen 45

Anschluss an einen HDMI-Fernseher 45

Anschluss an einen Fernseher ohne HDMI-Anschluss 46

Filme und Fotos auf einen Computer übertragen ...... 47

Wartung und Pflege 48

Fehler beheben 49

Entsorgung 51

Mitgelieferte Software.... 54

ArcSoft Total Media™ HDCam 2.0 54

Einleitung 54

Installation....55

So führen Sie eine Deinstallation durch 55

Sprache....55

Registrierung und Aufrüstung 55

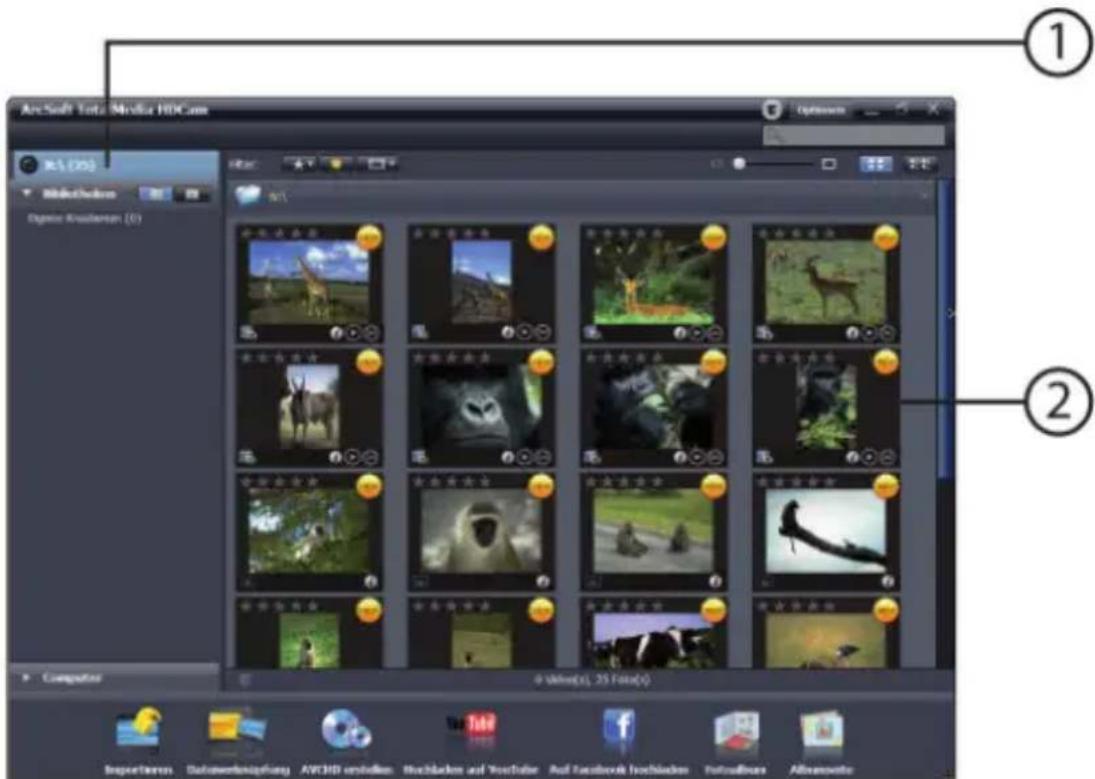

Media Browser 56

Mediendateien betrachten 57

Anzeigemodi....58

Bibliotheksansicht 58

Browser-Ansicht 59

Kalenderansicht 59

Vorschaubereich 60

Funktionsleiste 61

Mediendateien importieren 62

Videoclips zuschneiden 63

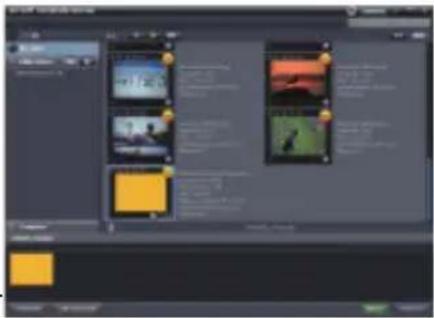

Brennen von AVCHD-Disks 63

Videoclips bearbeiten 64

Dateien auf YouTube hochladen 65

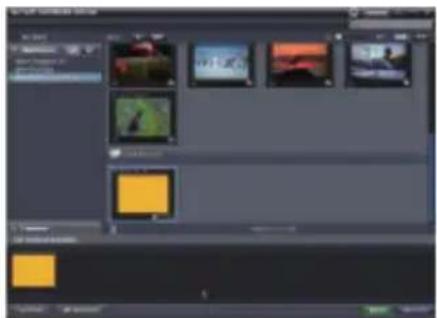

Dateien auf Facebook hochladen 65

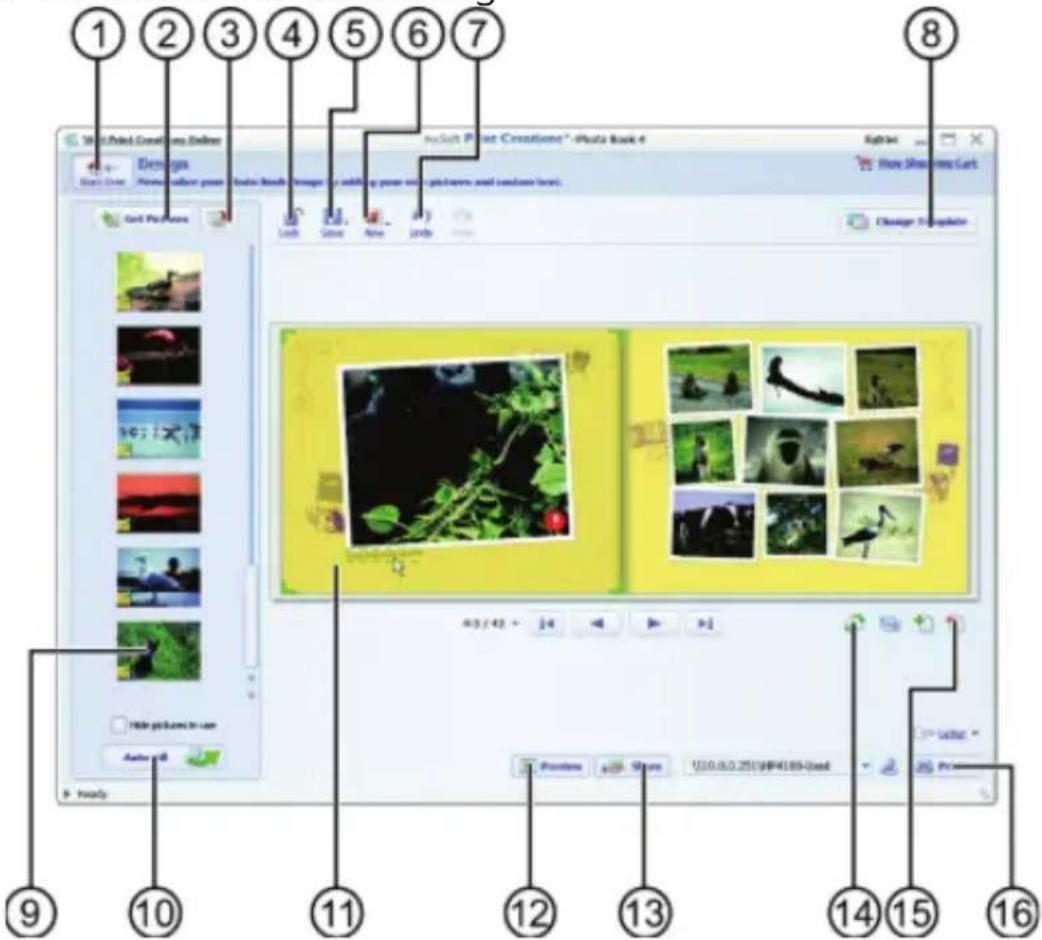

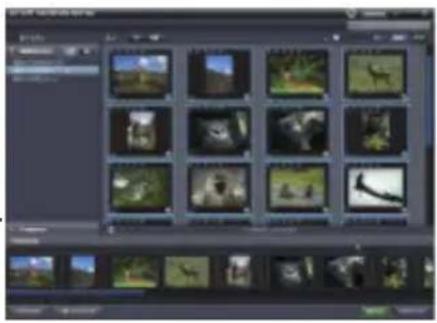

Fotoalben erstellen 66

Albumseiten erstellen 68

Hinweise zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise auf- merksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus.

In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr !WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Information für den Gebrauch des Geräts.
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
•	Aufzählungspunkt/ Information über Ereignisse während der Bedienung
▶	Auszuführende Handlungsanweisung

Bestimmungsgemäßer Gebrauch

Dieser Camcorder dient der Aufnahme von Fotos und Videos. Die aufgenommenen Fotos und Videos können auf einen Computer übertragen werden oder über die USB/AV bzw. HDMI-Schnittstelle auf einem TV-Gerät wiedergegeben werden. Dieser Camcorder ist ausschließlich für den privaten Gebrauch und nicht für gewerbliche Zwecke bestimmt. Bei nicht bestimmungsgemäßen Gebrauch erlöschen Garantie und sämtliche Haftungsansprüche

Sicherheitshinweise

Allgemein

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Befolgen Sie auch die Gebrauchsanweisungen der Geräte, die Sie mit dem Camcorder verbinden.

GEFAHR!

Halten Sie Verpackungsfolien von Kindern fern, es besteht Erstickungsgefahr!

Elektrischen Schlag vermeiden

• Öffnen Sie niemals das Gehäuse des Camcorders, außer zum Einsetzen des Akkus.
• Schließen Sie die Ladeschale nur an eine fachgerecht installierte Netz-Steckdose von AC 230 V \~ 50/60 Hz an.
• Verwenden Sie nur die mitgelieferte Ladeschale (Scope DJ-04V20500A) und den mitgelieferten Akku (CA NP-40) mit dem Camcorder!
• Um das Netzkabel im Notfall einfach und schnell vom Stromnetz zu trennen, muss die Steckdose frei zugänglich sein und sich in der Nähe des Gerätes befinden.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Verhindern Sie das Eindringen von Feuchtigkeit oder Flüssigkeit in den Camcorder.
• Berühren Sie den Camcorder nicht mit feuchten Händen.

• Benutzen Sie den Camcorder nie mit einem schadhaften Netzkabel.

• Schalten Sie den Camcorder bei Funktionsstörungen sofort aus.

• Setzen Sie den Camcorder keinem Tropf- und Spritzwasser aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät oder in die nähere Umgebung und schützen Sie alle Teile vor Tropf- und Spritzwasser. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Explosionsgefahr

• Setzen Sie Batterien bzw. Akkus niemals übermäßiger Wärme, wie durch Sonnenschein, Feuer oder dergleichen aus.
• Werfen Sie den Akku nicht ins Feuer.
• Schließen Sie Batterien bzw. Akkus nicht kurz.
• Nehmen Sie Batterien oder Akkus nicht auseinander.

ACHTUNG!

Explosionsgefahr bei unsachgemäßem Auswechseln des Akkus. Ersatz nur durch denselben oder einen gleichwertigen Typ.

Brandgefahren vermeiden

- Stellen Sie keine offenen Brandquellen wie z. B. brennende Kerzen auf oder in unmittelbare Nähe des Gerätes.

Vergiftungsgefahr

- Halten Sie den Akku von Kindern fern.

Verätzungsgefahr

- Nehmen Sie einen erschöpften Akku umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr. Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Schäden am Camcorder vermeiden

• Nehmen Sie einen ausgelaufenen Akku sofort aus dem Camcorder. Reinigen Sie die Kontakte, bevor Sie einen neuen Akku einlegen.

• Verwenden Sie nur den mitgelieferten Lithium-Ionen-Akku.

• Prüfen Sie vor dem Einlegen des Akkus, ob die Kontakte im Camcorder und am Akku sauber sind. Reinigen Sie die verschmutzten Kontakte mit einem trockenen, sauberen Tuch oder einem Radiergummi.

• Berühren Sie weder das Objektiv, noch die Objektivfassung.

Beschädigung des Akkus vermeiden

• Setzen Sie den Akku nie falsch herum ein. Achten sie immer auf die richtige Polarität.
• Bringen Sie den Akku nie mit Flüssigkeiten in Berührung.
• Direkte starke Wärme kann den Akku beschädigen. Setzen Sie den Camcorder daher keinen starken Hitzequellen aus.
• Wenn Sie den Camcorder längere Zeit nicht benutzen, nehmen Sie den Akku heraus.

Bruchschäden vermeiden

• Lassen Sie den Camcorder nicht fallen.
• Legen Sie den Trageriemen um Ihr Handgelenk, wenn Sie den Camcorder tragen.

Datenverlust vermeiden

- Unterbrechen Sie nie die Stromversorgung, während Daten verarbeitet werden.

Beschädigung von SD-Karten vermeiden

- Nehmen Sie nie die SD-Karte aus dem Camcorder, wenn er gerade Daten speichert.

Vor Kondenswasser schützen

• Vermeiden Sie schnelle Temperaturwechsel
- Legen Sie den Camcorder in eine Schutztasche oder eine Kunststofftüte, bevor Sie ihn einem raschen Temperaturwechsel aussetzen.
- Benutzen bzw. lagern Sie den Camcorder nicht im direkten Sonnenlicht oder bei hohen Temperaturen.

Akku Ladekapazität

Bei niedrigen Temperaturen kann die Kapazität des Akkus durch die Verlangsamung der chemischen Reaktion deutlich abnehmen. Halten Sie für Aufnahmen bei kaltem Wetter den zweiten Akku an einem warmen Ort (z. B. Hosentasche) bereit.

Hinweise zum Touchscreen

Ihr Camcorder ist mit einem berührungsempfindlichen Display ausgestattet. Um eine optimale Benutzung zu gewährleisten, sollten Sie folgende Hinweise unbedingt beachten:

• Berühren Sie das Display nicht mit spitzen oder scharfkantigen Gegenständen, um Beschädigungen zu vermeiden.
• Verwenden Sie ausschließlich einen stumpfen Eingabestift oder den Finger.

Systemvoraussetzungen

Wenn Sie Ihr Gerät mit einem PC verbinden wollen, muss dieser folgende Voraussetzungen erfüllen:

• PC mit freier USB 2.0-Schnittstelle,
• ab Pentium P III Klasse (empfohlen P4)
• 1 GB freiem Festplattenspeicher
- Betriebssystem Windows® XP SP3, Windows Vista® SP1 oder Windows®7.

Vor der Inbetriebnahme

Lieferumfang prüfen

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert worden sind:

• HD Camcorder
• USB/AV-Kabel
• HDMI-Kabel
• Ladeschale
• Netzkabel
  • 4GB SDHC-Speicherkarte
• Objektivschutz mit Befestigungsschlaufe
  • Aufbewahrungstasche
  • 2 Li-Ionen-Akkus
• CD mit Software
• Bedienungsanleitung und Garantieunterlagen

GEFAHR!

Halten Sie Verpackungsfolien von Kindern fern, es besteht Erstickungsgefahr!

Geräteübersicht

Frontansicht

1) Stereo-Mikrofon
2) Blitz
3) Linse
4) Kippschalter T (Telezoom) / W (Weitwinkel) im Video- und Photomodus: Motiv hinein- und herauszoomen im Video-Wiedergabemodus: Lautstärke erhöhen bzw. verringern

Rückansicht

5) LC-Display (Touchscreen)
6) USB- & HDMI-Anschluss (hinter der Abdeckung)
7) Betriebs-LED
8) Auslöser-Taste für Fotos
9) Aufnahme-Taste

Seitenansicht

10) Lautsprecher
11) Taste SETUP
12) Taste MENU
13) Taste PLAYBACK (Wiedergabe)
14) Ⓧ - Taste

Unterseite

15) Stativgewinde
16) Unter dem Deckel: Akkufach und Speicherkartensteckplatz

Vorbereitung

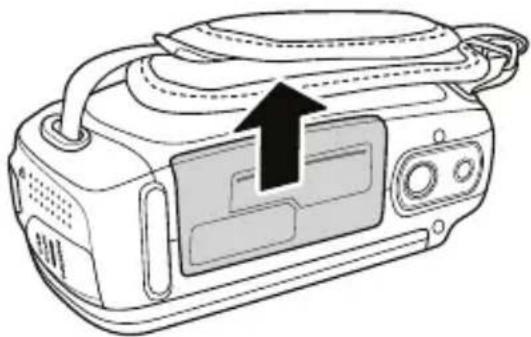

Akku- und Kartenfach öffnen

Das Akku- und Kartenfach befindet sich an der Unterseite der Kamera.

▶ Halten Sie den Camcorder so in der Hand, dass der Deckel des Akkufachs nach oben zeigt.

▶ Schieben Sie die Verriegelung des Deckels in Pfeilrichtung auf.

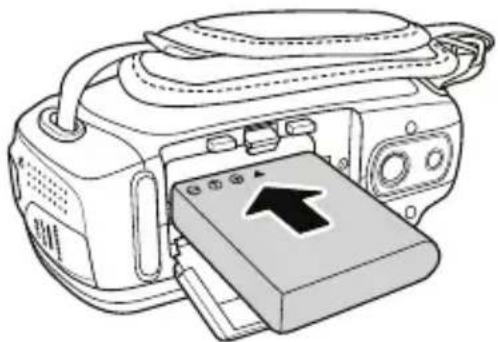

Akku einlegen und entnehmen

▶ Legen Sie den Akku wie dargestellt, mit der Beschriftung nach oben, in das dafür vorgesehene Fach.

Vertauschen Sie niemals die Polarität. Achten Sie darauf das die Pole (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

Um den Akku zu entnehmen, ziehen Sie den orange Hebel vom Akkufach weg und ziehen den Akku aus dem Gerät.

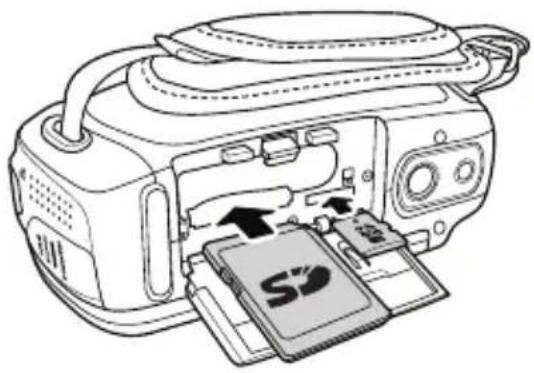

SD/SDHC-Speicherkarte einlegen und ent- nehmen

▶ Nehmen Sie die mitgelieferte SD/SDHC Speicherkarte und schieben Sie diese wie hier dargestellt in den SD/SDHC Kartenslot.

Um die Speicherkarte zu entnehmen, drücken Sie die Speicherkarte, bis ein Klicken zu hören ist, in den Schacht und lassen Sie dann los. Die Speicherkarte wird automatisch ein Stück aus dem Schacht gedrückt, so dass Sie die Karte nun entnehmen können.

Akku- und Kartenfach schließen

Um den Deckel zu schließen, klappen Sie den Deckel zu und schieben Ihn nach unten, bis er einrastet.

Speicherkarte sperren

Wenn Sie Aufnahmen auf der Speicherkarte speichern möchten, achten Sie darauf, dass die Karte nicht gesperrt ist.

Akku im Ladegerät laden

Um den Akku mit Hilfe des mitgelieferten Akkuladegerätes zu laden, gehen Sie wie folgt vor:

Legen Sie den Akku wie aufgezeigt in das Akku-Ladegerät
Stecken Sie den Stecker des Netzteils in eine 230 V \~ 50 Hz Steck-dose und das andere Ende des Steckernetzteils in das Akku-Ladege-rät.

Laden Sie ausschließlich den mitgelieferte Akku (CA NP-40) mit der Ladeschale auf. Der Akku benötigt für die erste vollständige Ladung ca. vier Stunden. Während des Ladevorgangs leuchtet die Betriebs-LED orange. Die Betriebs-LED leuchtet Grün, sobald der Ladevorgang beendet ist.

Grundbedienung

Camcorder ein- und ausschalten

Um den Camcorder zu aktivieren, klappen Sie das LC-Display auf. Der Camcorder schaltet sich ein. Sie können auch die 🔊Taste drücken, um den Camcorder einzuschalten. Die Video-LED leuchtet.

Um den Camcorder auszuschalten, drücken Sie die ⏻ -Taste oder klappen sie einfach das Display zu. Die Video-LED erlischt.

Display aufklappen

Zum komfortablen Betrachten von Foto- und Videoaufnahmen können Sie das Display um 180° drehen.

Betriebs-Modus wechseln

Der Camcorder hat einen Aufnahme- und einen Wiedergabe-Modus. Nach dem Start befindet sich der Camcorder im Aufnahme-Modus. Sie können sofort Fotos erstellen oder Filme aufzeichnen (siehe Seite 29).

Um vom Aufnahme-Modus in den Wiedergabe-Modus zu wechseln, drücken Sie die PLAYBACK-Taste.
Um vom Wiedergabe-Modus wieder in den Aufnahme-Modus zu wechseln, drücken Sie die PLAYBACK-Taste erneut.

Grundeintellungen

Vor der ersten Benutzung sollten Sie ein paar Grundeinstellungen vornehmen.

Uhrzeit und Datum einstellen

Rufen Sie mit der SETUP-Taste das Setup-Menü auf.

Wählen Sie den Menüpunkt DATUM/ZEIT, um die Einstellungen für Uhrzeit und Datum vorzunehmen. Sie können diese Einstellung auch jederzeit zu einem späteren Zeitpunkt über das Menü aufrufen.

Tippen Sie auf einen Wert für Jahr, Monat, Tag, Stunde, Minute oder Sekunde.

Verändern Sie den Wert über die Pfeile / an der linken Seite.

Um die Einstellung abzuschließen und zu speichern, tippen Sie auf die Schaltfläche.

Sprache auswählen

Rufen Sie mit der SETUP-Taste das Setup-Menü auf.

Wählen Sie den Menüpunkt SPRACH, um eine Sprache für das Menü einzustellen. Sie können diese Einstellung auch jederzeit zu einem späteren Zeitpunkt über das Menü aufrufen.

Tippen Sie die gewünschte Sprache an.

▶ Falls diegewünschte Sprache nicht auf der ersten Seite zufinden ist, wechseln die mit den Pfeile △/ ▽ die Seite.

Die Kamera stellt die Sprache sofort nach der Auswahl um.

Displayanzeigen

Videomodus

Nummer Symbol Bedeutung
1		Weißabgleich
2	[5xw5]	Auflösung
3		Anzeige des Modus
4	[kzTT]	Belichtungseinstellung
5		Zoomanzeige
6	00:00:18 aktuelle Aufnahmezeit
7		Aufnahmesymbol
8		Anzeige der prozentualen Speicherbelegung
9		Bildstabilisator
10		Speicherkartenanzeige
11		Video-Menü aufrufen
12		Batterieanzeige

Fotomodus

Nummer Symbol Bedeutung
1		Weißabgleich
2		Auflösung
3		Anzeige des Modus
4		Belichtungseinstellung
5		Zoomanzeige
6	0329 Anzahl der Aufnahmen
7		Blitzeinstellung
8		Selbstauslöser
9		Bildstabilisator
10		Speicherkartenanzeige
11	[DSGY]	Video-Menü aufrufen
12		Batterieanzeige

Wiedergabemodus

Nummer	Symbol Bedeutung
1		Fotowiedergabe
2	100-0033	Dateinummer der Aufnahme
3		Anzeige des Schreibschutzes
4	0023/0033	aktuelle Nummer Aufnahme/Gesamtzahl der Aufnahmen
5	1080P	Videoauflösung der Aufnahme
6		Videowiedergabe
7	00:00:18	Aufnahmezeit
8		Lautstärkenregler bei der Videowiedergabe
9		nächste Aufnahme
10		Wechseln zwischen Vollbild und Miniaturansicht
11		Wiedergabe-Menü aufrufen
Nummer Symbol Bedeutung
12		vorherige Aufnahme
13		Videowiedergabe starten

Zoomfunktion

Mit dem Zoom können Sie Ihre Motive bei der Aufnahme von Videos oder Fotos vergrößern.

Drücken Sie zum Vergrößern/Verkleinern des Bildes den Kippschalter TELE/WEITWINKEL (T: Telezoom; W: Weitwinkel).

Der Camcorder verfügt über einen 5-fach optischen und 10-fach digitaler Zoom (Bei der Auflösung 1080p steht nur ein 5-fach digitaler Zoom zur Verfügung).

Filme und Fotos aufnehmen

Filme

Um einen Film aufzunehmen, gehen Sie wie folgt vor:

• Klappen Sie das LC-Display auf oder schalten Sie den Camcorder durch Druck auf die Taste 🔊 ein.
  Wählen Sie mit der Taste TELE/WEITWINKEL den gewünschten Bildausschnitt.
  Um die Filmaufnahme zu starten, drücken Sie die Aufnahmetaste.

HINWEIS:

Bei den Filmaufnahmen ist das Mikrofon eingeschaltet. Es wird automatisch ein Ton aufgenommen.

Während der Filmaufnahme wird auf dem LC-Display die Zeit (Stunden: Minuten: Sekunden) angezeigt. Während der Aufnahme blinkt die Betriebs-LED rot.

Um die Filmaufnahme zu beenden, drücken Sie die Aufnahmetaste erneut.

Fotos

Um Fotos aufzunehmen, gehen Sie wie folgt vor:

• Klappen Sie das LC-Display auf oder schalten Sie den Camcorder durch Druck auf die Taste 🔊 ein.
  Wählen Sie mit der Kipptaste T/W den gewünschten Bildausschnitt.
  Drücken Sie die Taste zur Hälfte nach unten, bis der Rahmen für die Scharfeinstellung die Farbe von weiß nach grün wechselt.
  Drücken Sie die Taste ganz herunter, um das Foto aufzunehmen.

Aufnahmen wiedergeben

Wechseln Sie mit der Taste 📷 oder der Aufnahmetaste zwischen den beiden Modi Video oder Foto.
▶ Starten Sie mit der PLAYBACK-Taste den Wiedergabe-Modus.

Videowiedergabe

Wählen Sie ein Video aus, welches Sie wiedergaben wollen. Tippen Sie auf die Felder bzw. am unteren Bildrand.
▶ Legen Sie mit den Tasten T/W die Lautstärke für die Wiedergabe fest.
Tippen Sie auf das Feld, um die Wiedergabe des Videos zu starten.
Für einen schnellen Rücklauf/Vorlauf tippen Sie während der Wiedergabe auf die Felder bzw.
Tippen Sie auf das Feld 11, um die Wiedergabe zu unterbrechen, um die Wiedergabe fortzusetzen, tippen Sie auf das Feld
Tippen Sie auf das FeldSLOW, um die Wiedergabe mit halber Geschwindigkeit weiterzuspielen. Ein erneutes Tippen auf das FeldSLOW, beschleunigt die Wiedergabe auf das Doppelte.
Tippen Sie auf das Feld, um die Wiedergabe zu stoppen. Tippen Sie zweimal auf das Feld, um wieder in die Auswahl zu gelangen.

Fotowiedergabe

Um zum vorherigen/nächsten Foto zu gelangen, tippen Sie auf die Felder bzw. am unteren Bildrand.

Drücken Sie während das Foto ausgewählt ist die Aufnahme-Taste, um in den Zoom-Modus zu gelangen.

Mit der Kipptaste T/W können Sie den Zoomfaktor auswählen.

Zum Bewegen des Bildausschnitts tippen Sie auf die vier Pfeilsymbole auf dem LC-Display.

Drücken Sie die Aufnahme-Taste erneut, um den Vergrößerungsmodus zu verlassen.

Miniaturansicht

Sie können alle gespeicherten Aufnahmen in einem Miniaturansicht anzeigen lassen, um so schneller zur gewünschten Aufnahme zu gelangen.

Tippen Sie zum Aufrufen der Miniaturansicht auf das Feld.

Tippen Sie auf die Felder bzw. am unteren Bildrand, um zwischen den einzelnen Seiten der Miniaturansicht zuwechseln.

Tippen Sie auf die gewünschte Aufnahme, um diese anzuzeigen.

Tippen Sie auf das Feld –, um die Miniaturansicht wieder zu verlassen.

HINWEIS!

Wenn Sie den den Camcorder mit einem Fernseher oder Monitor verbinden, wird die Miniaturansicht auf diesem Gerät angezeigt.

Steuern Sie in diesen Fällen die einzelnen Clips mit der Zoom-Taste an und bestätigen die Auswahl mit der REC-Taste.

Diaschau

Mit der Wiedergabeoption Diaschau, können Sie alle gespeicherten Aufnahmen automatisch in der Reihenfolge der Aufnahme wiedergeben.

Tippen Sie auf das Feld , um das Wiedergabemenü zu öffnen.

Tippen Sie nun auf das Feld und bestätigen Sie den Diaschau-Modus durch antippen des Feldes

Tippen Sie zum Starten der Diaschau auf das Feld.

Um die Wiedergabe zu stoppen, rufen Sie erneut das Wiedergabe-Menü auf und tippen hier auf das Feld für die Diaschau und bestätigen das Ende des Diaschau-Modus durch antippen des Feldes ✗.

Tippen Sie auf das Feld—, um wieder in den normalen Wiedergabemodus zugelangen.

Videos und Fotos schützen

Tippen Sie auf das Feld , um das Wiedergabemenü zu öffnen.

Tippen Sie nun auf das Feld, um das Schutzmenü zu öffnen.

▶ Sie gelangen in den Wiedergabemodus, wählen Sie die zu schützende Aufnahmen mit den Felder bzw. am unteren Bildrand aus.

Tippen Sie auf das Feld ,um die aktuelle Aufnahme zu schützen.

Tippen Sie auf das Feld ←, um in das Wiedergabemenü zu gelangen.

Tippen Sie erneut auf das Feld—, um das Wiedergabemenü zu verlassen.

Videos und Fotos löschen

Einzelne Video/Fotos löschen

Tippen Sie auf das Feld , um das Wiedergabemenü zu öffnen.

Tippen Sie nun auf das Feld, um das Löschmenü zu öffnen.

▶ Sie gelangen in den Wiedergabemodus, wählen Sie die zu löschen-de Aufnahmen mit den Felder bzw. am unteren Bild-rand aus.

Tippen Sie auf das Feld, um die aktuelle Aufnahme zu löschen.

Tippen Sie auf das Feld-, um in das Wiedergabemenü zu gelangen.

Tippen Sie erneut auf das Feld-, um das Wiedergabemenü zu verlassen.

HINWEIS

Es erfolgt keine Sicherheitsabfrage, die Dateien werden direkt gelöscht. Beim Löschvorgang werden die Daten unwiderruflich gelöscht. Sichern Sie daher vorher Daten, die Sie behalten wollen, auf anderen Datenträgern.

Alle Videos/Fotos löschen

Tippen Sie auf das Feld , um das Wiedergabemenü zu öffnen.

Tippen Sie nun auf das Feldall, um alle Aufnahmen zu löschen.

Tippen Sie auf das Feld, um alle Aufnahmen zu löschen.

▶ Durch antippen des Felde ✗ brechen Sie den Löschvorgang ab.

Tippen Sie auf das Feld—, um das Wiedergabemenü zu verlassen.

HINWEIS

Beim Löschvorgang werden die Daten unwiderruflich gelöscht. Sichern Sie daher vorher Daten, die Sie behalten wollen, auf anderen Datenträgern.

Videoaufnahmemenü

Tippen Sie auf das Feld oder drücken Sie die Taste MENU, um das Aufnahmemenü zu öffnen.

Über das Feld ← verlassen Sie das Menü.

Auflösung

Tippen Sie auf eine Auflösung, die sie bei der Videoaufnahme verwenden wollen.

Einstellung Bedeutung
	Videoauflösung 1920x1080p 30 Bilder pro Sekunde
	Videoauflösung 1280x720p 60 Bilder pro Sekunde
	Videoauflösung 1280x720p 30 Bilder pro Sekunde
	Videoauflösung 848x480p 60 Bilder pro Sekunde
	Videoauflösung 432x240p 120 Bilder pro Sekunde (Video wird in Zeitlupe und ohne Ton wiedergegeben)

Qualität

Der Camcorder bietet Ihnen die Möglichkeit die Qualität der Videos/Bilder selbst einzustellen.

Die Qualität unterscheidet sich in der Komprimierung der Dateien.

Eine Datei in der superfeinen Qualität benötigt mehr Speicherplatz als eine Datei in der feinen Qualität.

Weißabgleich

Der Weißabgleich kann bestimmte Lichtverhältnisse korrigieren.

Einstellung Bedeutung
		AUTO. WEISSABGLEICH
		SONNIG
		WOLKEN
		FLUORESZIEREND
		GLÜHBIRNE

Farb-Effekt

Die Fotoeffekte können Sie im Aufnahme- und im Wiedergabemodus verwenden, um Aufnahmen verschiedene Tönungen oder künstlerische Effekte zu geben.

Einstellung Bedeutung
NATÜRLICH	Kein Fotoeffekt eingestellt.
S/W (SCHWARZ/WEISS)	Das Bild wird schwarz-weiß darge-stellt.
SEPIA	Das Bild wird in nostalgischen Braun-tönen dargestellt.

Stabilisator

Der Bildstabilisator gleicht leichte Bewegungen der Kamera, z. B. durch Zittern, aus und verhindert somit ein Verwackeln des Bildes.

Wählen Sie aus dem Aufnahmemenü den Punkt „STABILISATOR“ aus und schalten Sie hier die Funktion an oder aus.

HINWEIS!

Beim Einsatz eines Statives oder ausreichenden Lichtverhältnissen können Sie auf den Bildstabilisator verzichten.

Belichtungskorrektur (EV)

Die Belichtungskorrektur ist ein Hilfsmittel, dass ermöglicht bewusst von den Belichtungswerten des Belichtungsmessers abzuweichen. Durch Korrektur des Belichtungswerts (EV = Exposure Value) können Sie Bilder anpassen, die ohne Einstellung zu hell oder zu dunkel würden.

▶ Sie können den Wert in fünf Stufen zwischen +2,0 EV und -2,0 EV einstellen.
▶ Verwenden Sie bei schwachen Lichtverhältnissen einen positiven Wert und bei starkem Licht einen negativen Wert.
▶ Verwenden Sie die Belichtungskorrektur nicht, wenn sich das Motiv in einem sehr hellen oder sehr dunklen Bereich befindet oder wenn Sie den Blitz benutzen. Wählen Sie dann die Einstellung OEV.

Fotoaufnahmemenü

Tippen Sie auf das Feld oder drücken Sie die Taste MENU, um das Aufnahmemenü zu öffnen.

Über das Feld ← verlassen Sie das Menü.

Auflösung

Tippen Sie auf eine Auflösung, die sie bei der Fotoaufnahme verwenden wollen.
- 5MP: Fotoaufnahmen mit 2592 x 1944, entspricht 5 MP.
• 2MP: Fotoaufnahmen mit 1700 x 1280, entspricht 2 MP

Qualität

Der Camcorder bietet Ihnen die Möglichkeit die Qualität der Videos/Bilder selbst einzustellen.

Die Qualität unterscheidet sich in der Komprimierung der Dateien. Eine Datei in der superfeinen Qualität benötigt mehr Speicherplatz als eine Datei in der feinen Qualität.

Weißabgleich

Der Weißabgleich kann bestimmte Lichtverhältnisse korrigieren.

Einstellung Bedeutung
	AUTO. WEISSABGLEICH	Der Weißabgleich wird automatisch angepasst.
	SONNIG	Geeignet für Aufnahmen bei hellem Tageslicht.
	WOLKEN	Geeignet für Aufnahmen bei bewölktem Himmel, Dämmerung oder Schatten.
	FLUORESZIEREND	Geeignet für Aufnahmen bei fluoreszierendem, kaltem Licht.
	GLÜHBIRNE	Geeignet für Aufnahmen bei Glühlampenlicht.

Farb-Effekt

Die Fotoeffekte können Sie im Aufnahme- und im Wiedergabemodus verwenden, um Aufnahmen verschiedene Tönungen oder künstlerische Effekte zu geben.

Einstellung Bedeutung
NATÜRLICH	Kein Fotoeffekt eingestellt.
S/W (SCHWARZ/WEISS)	Das Bild wird schwarz-weiß darge-stellt.
SEPIA	Das Bild wird in nostalgischen Braun-tönen dargestellt.

Stabilisator

Der Bildstabilisator gleicht leichte Bewegungen der Kamera, z. B. durch Zittern, aus und verhindert somit ein Verwackeln des Bildes.

Wählen Sie aus dem Aufnahmemenü den Punkt „STABILISATOR“ aus und schalten Sie hier die Funktion an oder aus.

HINWEIS!

Beim Einsatz eines Statives oder ausreichenden Lichtverhältnissen können Sie auf den Bildstabilisator verzichten.

Selbstauslöser

Der Selbstauslöser-Funktion nutzt eine Auslöseverzögerung zur Aufnahme von Fotos.

Auf der Gerätevorderseite blinkt die Selbstauslöseranzeige, wenn der Selbstauslöser aktiviert wurde, das Blinken der Selbstauslöseranzeige wird schneller, kurz bevor die Aufnahme gemacht wird.

Einstellung Bedeutung
	AUS	Selbstauslöser ist deakti-viert.
	5 SEK.	Aufnahmeverzögerung von 5 Sekunden.
	10 SEK.	Aufnahmeverzögerung von 10 Sekunden.

Belichtungskorrektur (EV)

Die Belichtungskorrektur ist ein Hilfsmittel, dass ermöglicht bewusst von den Belichtungswerten des Belichtungsmessers abzuweichen. Durch Korrektur des Belichtungswerts (EV = Exposure Value) können Sie Bilder anpassen, die ohne Einstellung zu hell oder zu dunkel würden.

▶ Sie können den Wert in fünf Stufen zwischen +2,0 EV und -2,0 EV einstellen.
▶ Verwenden Sie bei schwachen Lichtverhältnissen einen positiven Wert und bei starkem Licht einen negativen Wert.
▶ Verwenden Sie die Belichtungskorrektur nicht, wenn sich das Motiv in einem sehr hellen oder sehr dunklen Bereich befindet oder wenn Sie den Blitz benutzen. Wählen Sie dann die Einstellung OEV.

Blitz

Die Kamera verfügt über 3 Blitzeinstellungen.

Tippen Sie auf eine der verfügbaren Einstellungen für die Blitzfunktion:

Einstellung Bedeutung
	AUS	Der Blitz ist deaktiviert.
	AUTOMATIKBLITZ	Der Blitz wird entsprechend den Lichtbedingungen automatisch zu-geschaltet. Dieser Modus wird für normale Aufnah-men verwendet.
	IMMER AN	Der Blitz ist dauerhaft aktiviert.

HINWEIS

Wenn die Batterieladung gering ist, wird der Blitz automatisch deaktiviert.

Das Menü Einstellungen

Im Menü Einstellungen können Sie die Systemeinstellungen für den Camcorder vornehmen.

Drücken Sie die Taste SETUP, um das Aufnahmemenü zu öffnen.

Drücken Sie die Taste SETUP erneut, um das Menü zu verlassen.

Töne

Tippen Sie auf das Feld, um die Töne einzuschalten.

▶ Durch Antippen des Feldes! schalten Sie die Kamera stumm.

Stromsparfunktion

Um Akkuladung zu sparen, schaltet sich die Kamera automatisch nach der gewählten Zeit aus. Wählen Sie: AUS, 5 MIN. oder 10 MIN.

Die Stromsparfunktion ist nicht aktiv:

• während der Aufnahme von Audio- und Videoclips;
• während der Wiedergabe von Bildern, Videoclips oder Audioaufnahmen;
• während die Kamera über den USB-Anschluss mit einem anderen Gerät verbunden ist.

TV

Hier stellen Sie den TV-Standard für die Bildausgabe an einem TV-Gerät auf NTSC oder PAL ein.

Formatieren

Hier können Sie die eingelegten Speicherkarten formatieren. Wählen Sie einen der folgenden Einträge:

Einstellung Bedeutung
	ABBRECHEN	Menü verlassen
	A	Formatieren der SD-Karte
	B	Formatieren der microSD-Karte

HINWEIS

Beim Formatieren der SD-Karte bzw. der microSD-Karte werden sämtliche Daten gelöscht. Sichern Sie daher vor dem Formatieren Daten, die Sie behalten wollen, auf anderen Datenträgern.

Werkseinstellungen

Wählen Sie diese Option, um alle Werte wieder auf ihre Standardeinstellungen zurückzusetzen.

Tippen Sie auf das Feld, um den Camcorder wieder in den Auslieferungszustand zurück zuversetzen.
▶ Durch Antippen des Feldes brechen Sie den Vorgang ab.

Sprache

Stellen Sie hier die gewünschte Sprache für das Menü ein. Eine genau-ere Beschreibung finden Sie auf Seite 21.

Datum und Uhrzeit

Stellen Sie hier die gewünschte Sprache für das Menü ein. Eine genauere Beschreibung finden Sie auf Seite 20.

Filme und Fotos am TV-Gerät anzeigen

Anschluss an einen HDMI-Fernseher

▶ Schalten Sie das Fernsehgerät ein.
▶ Verbinden Sie den HDMI-Anschluss des Camcorders über das mitgelieferte HDMI-Kabel mit dem entsprechenden HDMI-Eingang an Ihrem Fernsehgerät.
Nachdem Sie den entsprechenden HDMI-Eingang an Ihrem Fernseher eingestellt haben, können Sie die Videos und Fotos des Camcorders auf dem Fernseher wiedergeben.

Anschluss an einen Fernseher ohne HDMI-Anschluss

▶ Verbinden Sie den AV-Anschluss des Camcorders über das mitgelieferte AV-Kabel mit den entsprechenden AV-Eingängen am Fernseher.
▶ Schalten Sie das Fernsehgerät ein und wählen Sie den entsprechenden AV-Eingang.
▶ Sie können nun die Videos und Fotos des Camcorders auf dem Fernseher wiedergeben.

Filme und Fotos auf einen Computer übertragen

Fotos und Videos, die in der Kamera gespeichert sind, können Sie auf einen Computer übertragen, um diese dann als E-Mail zu versenden oder ins Internet zu stellen.

So übertragen Sie Fotos und Videos auf einen Computer:

▶ Verbinden Sie den Computer und die Kamera mit dem mitgeliefer- ten USB-Kabel.

Auf dem Computerbildschirm erscheinen drei Fenster für den Camcorder und die Speicherkarten.

Wartung und Pflege

Reinigen Sie das Gehäuse, die Linse und das Display folgendermaßen:

▶ Reinigen Sie das Kameragehäuse mit einem weichen, trockenen Tuch.
▶ Verwenden Sie keine Verdünner oder Reinigungsmittel, die Öl enthalten. Dadurch kann die Kamera beschädigt werden.
Um die Linse oder das Display zu reinigen, entfernen Sie den Staub zuerst mit einer Linsenbürste. Reinigen Sie sie anschließend mit einem weichen Tuch. Drücken Sie nicht auf das Display, und verwenden Sie zu dessen Reinigung keine harten Gegenstände.

Verwenden Sie für das Gehäuse und die Linse keine starken Reinigungsmittel (wenden Sie sich an Ihren Händler, wenn sich Schmutz nicht entfernen lässt).

Fehler beheben

Falls diese Hinweise nicht zum Erfolg führen, wenden Sie sich an unsere Serviceadresse. Die Angaben finden Sie auf der letzten Seite dieses Heftes.

Unternehmen Sie keinesfalls Eingriffe in das Gerät, es befinden sich darin keine vom Anwender zu wartenden Teile. Durch nicht autorisierte Eingriffe erlischt die Garantie.

Fehler Ursache Abhilfe
Die Bilder/Filmaufnahmen sind unscharf.	Das Objektiv ist verschmutzt.	Reinigen Sie das Objektiv.
Die Bilder/Filmaufnahmen haben einen Farbstich.	Der Weißabgleich ist nicht korrekt eingestellt.	Stellen Sie den für die Beleuchtungs-Verhältnisse richtigen Weißabgleich ein.
Die Bilder/Filmaufnahmen erscheinen in verfremdeten Farben.	Es ist ein Effekt eingeschaltet.	Schalten Sie den Effekt ab.
Die Bilder/ Aufnahmen sind zu dunkel oder zu hell.	Es wurde mit einer ungünstigen Blitzeinstellung fotografiert.	Wählen Sie eine andere Blitzeinstellung.
	Die Entfernung zum Motiv ist zu groß.	Verringern Sie die Entfernung zum Motiv.
Die Bilder/ Filmaufnahme lassen sich nicht löschen.	Die SD/SDHC-Karte ist gesperrt.	Entsperren Sie die SD/SDHC-Karte.
	Die Datei ist gesperrt.	Entsperren Sie die Datei.
Der Camcorder lässt sich nicht einschalten.	Der Akku ist leer. Laden	Sie den Akku.
Die SD/SDHC-Karte lässt sich nicht einsetzen.	Die SD/SDHC-Karte ist nicht korrekt in den Kartenschacht eingeschoben.	Setzen Sie die SD/SD-HC-Karte richtig ein.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

Gerät

Werfen Sie Ihr Gerät am Ende der Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte/defekte Batterien/Akkus gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

Kamera

Sensor: 1/3,2" CMOS Sensor

Betriebsmodi: Videoaufnahme, Fotoaufnahme

Objektiv: Autofokus Optik (F2,8/4,95 ± 5%,

$$ 4, 98 \sim 23, 61 \text { mm} \pm 10\%) $$

Zoom: 5X optischer Zoom und 10X digitaler Zoom

(bei einer Auflösung von 1080p nur 5X digitaler Zoom)

LCD Display: 3" berührungsempfindliche LCD-Anzeige

(4:3)

Speichermedien: Eingebauter 128MB Speicher

(zur Verfügung stehend: ca. 70 MB);

SD/SDHC Speicherkarten unterstützt (bis zu

32 GB)

Bildauflösung: 2592x1944 (5M pixels)

Videoauflösung: 1080p/30fps: 1920X1080 (30 Bilder pro Sek.)

720p/60fps: 1280X720 (60 Bilder pro Sek.)

720p/30fps: 1280X720 (30 Bilder pro Sek.)

WVGA/60fps: 848X480 (60 Bilder pro Sek.)

WQVGA/120fps: 432X240 (120 Bilder pro

Sek.)

Blitz: Blitzautomatik/Blitz AUS/Blitz immer an

Dateiformat Foto: JPG

Video: AVI (H264 Codec)

Bildwiedergabe: Einzelbild/Diashow

Anschlüsse für PC: Mini-USB-2.0-Anschluss

5V --- 500 mA (Ladefunktion)

TV-Ausgang: NTSC/PAL einstellbar, HDMI

Abmessungen: 45,7 mm (L) x 67,6 mm (H) x 117,8 mm (W)

Gewicht: ca. 260 g (inklusive Akku)

Batterie

Typ: Li-lonen-Akku

Modell: CA

Np-40

Hersteller: Fuji Electronics (Shenzhen)

Eingang/Ausgang: 3.7 V, 1200 mAh, 4,44 Wh

Ladeschale

Modell: Scope DJ04V20500A

Eingang: AC 100-240 V \~ 50/60 Hz, 0,07 A

Ausgang: DC 4,2 V

500 mA

Hersteller: Scope Technology

Technische und optische Änderungen sowie Druckfehler vorbehalten.

CE

Mitgelieferte Software

ArcSoft Total Media™ HDCam 2.0

Einleitung

Total Media™ HDCam von ArcSoft ist eine Desktop-Software, die Medi-enverwaltung und Wiedergabefunktion vereint.

Medienverwaltung

Sie können Mediendateien zum Bearbeiten, Hochladen und dem Erstellen von Fotobüchern und Alben vom Gerät importieren.

Wiedergabefunktion

Sie können mit Total Media™ HDCam von ArcSoft Bilder betrachten und Videoclips wiedergeben.

Systemanforderungen

Betriebssystem: Windows XP SP2, Vista und Windows 7

CPU: Intel / AMD Dual-Core oder höher

Speicher: Mindestens 1 GB

Grafikkarte: DirectX 9 oder DirectX 10 (empfohlen)

Anschluss: Standard USB 1.1-Anschluss oder höher

Festplatte: Mindestens 2 GB freier Festplattenspeicher

Installation

So installieren Sie Total Media™ HDCam:

▶ Schließen Sie Ihr Gerät an Ihrem Desktop- oder Notebook-PC an.
Legen Sie die Installations-CD in das DVD-/CD-Laufwerk ein.
▶ Die CD wird automatisch ausgeführt.
▶ Befolgen Sie die Anweisungen zum Abschließen der Installation.

Falls die CD nicht automatisch ausgeführt wird, befolgen Sie die nachstehenden Schritte zu Installation der Software:

▶ Doppelklicken Sie auf Arbeitsplatz.
Bewegen Sie den Mauszeiger auf das DVD-/CD-Laufwerk.

▶ Rechtsklicken Sie mit der Maus, klicken Sie dann auf Öffnen.

Doppelklicken Sie auf Total Media HDCam.exe.

Ein Assistent erscheint und führt Sie durch die Installation.

▶ Befolgen Sie die Anweisungen zum Abschließen der Installation.

So führen Sie eine Deinstallation durch

So deinstallieren Sie Total Media™ HDCam:

Klicken Sie auf Start > Programme > ArcSoft Total Media HDCam > Uninstall.
Ein Assistent erscheint und führt Sie durch die Deinstallation.
▶ Befolgen Sie die Anweisungen zum Abschließen der Deinstallation.

Sprache

So ändern Sie nach der Installation die Sprache der Benutzeroberfläche:

Klicken Sie auf dem Hauptbildschirm auf > Präferenzen.

Wählen Sie eine Sprache, klicken Sie auf OK.

Registrierung und Aufrüstung

So registrieren und aktualisieren Sie die Software:

Klicken Sie auf dem Hauptbildschirm zum Herstellen einer Verbindung mit dem Informationszentrum auf E.

Wählen Sie Aufrüsten, Patches oder Registrierung.

Media Browser

# Bereich Funktion
1	Ansichtsmodus-Bereich	Bietet drei Modi zur Anzeige der Medien-dateien.
2	Vorschaubereich	Zur Auswahl und Anzeige von Dateiminia-turbildern und detaillierten Informationen
3	Funktionsleiste	Listet die Hauptfunktionsschaltflächen auf.

Mediendateien betrachten

Befolgen Sie zum Betrachten der Mediendateien auf Ihrem Gerät die nachstehenden Anweisungen:

▶ Schließen Sie das Gerät am Computer an.

Der Gerätecode erscheint im oberhalb des Ansichtsmodus-Bereichs.

Klicken Sie zur Anzeige aller Mediendateien auf dem Gerät auf den Gerätecode.

1) Gerätecode
2) Mediendateien auf dem Gerät

Doppelklicken Sie zum Wiedergeben eines Videoclips auf den entsprechenden Clip bzw. auf 📋.
Klicken Sie zum Unterbrechen / Stoppen / Fortfahren der Wiedergabe eines Videoclips auf 📌/□/▶
Klicken Sie zum Wiedergeben des vorherigen oder nächsten Clips auf 📄
Klicken Sie zum Löschen einer Datei auf das Symbol der entspre-

chenden Datei.

Klicken Sie zum Zuschneiden eines Videoclips auf da Symbol.
Klicken Sie zum Bewerten einer Datei auf das Symbol der entsprechenden Datei.
Klicken Sie zum Betrachten der Eigenschaften einer Datei auf das -Symbol der entsprechenden Datei.
Doppelklicken Sie zum Aufrufen der Vorschau eines Bildes in einem neuen Fenster auf das entsprechende Bild.
Klicken Sie zum Aufrufen der Vorschau des vorherigen oder nächsten Bildes auf die Rechts-/Linksschaltfläche.

Anzeigemodi

Es stehen drei Anzeigemodi zur Anzeige der Mediendateien zur Auswahl: Bibliotheksansicht, Kalenderansicht und Durchsuchen-Ansicht.

Zur Betrachtung der Mediendateien auf Ihrem Gerät in der Bibliotheks- oder Kalenderansicht müssen Sie die Dateien zuerst importieren.

Bibliotheksansicht

Die Bibliotheksansicht listet den „Eigene Kreation“-Ordner sowie andere Ordner, die während des Importierens der Dateien erstellt werden, auf.

So schalten Sie in die Bibliotheksansicht

Klicken Sie zum Erweitern des Bibliotheken-Fens- ters auf Bibliotheken.
Wählen Sie den gewünschten Ordner.
Klicken Sie zum Umschalten in die Bibliotheksansicht auf 📄.

▶ Betrachten oder bearbeiten Sie die Eigenschaften eines Ordners, indem Sie den Ordner auswählen und i anklicken.

Klicken Sie zum Löschen eines Ordners auf das -Symbol des entsprechenden Ordners.

Browser-Ansicht

Die Browser-Ansicht ermöglicht Ihnen, die Mediendateien auf Ihrem Computer mit Hilfe einer Baumstruktur zu durchsuchen.

So schalten Sie in die Browser-Ansicht

Klicken Sie zum Erweitern des Computer-Fensters auf Computer.

Wählen Sie zur Betrachtung der Mediendateien den gewünschten Ordner auf Ihrem Computer.

Klicken Sie zum Aktualisieren der Liste mit Mediendateien auf.

Kalenderansicht

Die Kalenderansicht nutzt das Erstellungsdatum der Dateien zur Anordnung der Mediendateien.

So schalten Sie in die Kalenderansicht

Klicken Sie zum Erweitern des Kalender-Fensters auf Bibliotheken.

Wählen Sie den gewünschten Ordner.

Klicken Sie zum Umschalten in die Kalenderansicht auf

In der Kalenderansicht stehen drei Modi zur Verfügung: Jahr-, Monat- und Tag-Modus.

So schalten Sie zwischen den drei verschiedenen Modi um

Klicken Sie zum Aufrufen des Monat-Modus auf das Bild des gewünschten Jahres.

Klicken Sie zum Aufrufen des vorherigen oder nächsten Jahres - sofern verfügbar - auf ↩ oder ↗

Klicken Sie zum Aufrufen des Tag-Modus auf das Bild des gewünschten Monats.

Klicken Sie zum Aufrufen des vorherigen oder nächsten Monats - sofern verfügbar - auf 📞 oder 🏠

Klicken Sie zum Zurückkehren in den vorherigen Modus auf

Vorschaubereich

Im Vorschaubereich stehen Ihnen verschiedene Optionen zur Auswahl und Anzeige der Dateiminiaturbilder und detaillierter Informationen zur Auswahl. Eine Beschreibung der jeweiligen Optionen entnehmen Sie bitte der nachstehenden Tabelle:

Option Name Funktion
	Bewer-tungsfilter	Zeigt die Mediendateien entsprechend der ausgewählten Bewertung.
	Neuer Filter	Zeigt die neuen Mediendateien an.
	Typfilter	Zeigt die Mediendateien entsprechend des ausgewählten Typs.
	Schnellsuche	Zeigt die Mediendateien entsprechend des eingegebenen Buchstaben.
	Miniaturbild- Schieberegler	Passt die Größe der Miniaturbilder mit Hilfe des Schiebereglers an.
	Miniaturbilder	Zeigt die Dateien als Miniaturbilder an.
	Einzelheiten	Zeigt die Miniaturbilder der Dateien gemeinsam mit detaillierten Informationen an.

Funktionsleiste

Die Funktionsleiste listet die Hauptfunktionsschaltflächen auf. Durch Anklicken der Schaltflächen greifen Sie auf die entsprechenden Funktionen zu. Eine Beschreibung der jeweiligen Schaltflächen entnehmen Sie bitte der nachstehenden Tabelle:

Button Name Funktion
	Importieren	Importiert Mediendateien von einer Ka-mera, einem Camcorder oder einem Speichergerät auf den Computer.
	Dateiverknüp-fung	Erstellt Filme mit Ihren Videodateien.
	AVCHD erstel-len	Brennt Ihre Videodateien auf eine AVCHD-Disk.
	Hochladen auf YouTube	Lädt die Dateien auf Ihr YouTube-Kon-to hoch.
	Auf Facebook hochladen	Lädt die Dateien auf Ihr Facebook-Kon-to hoch.
	Fotoalbum Erstellt Fotoalben mit Ihren Bildern.
	Albumseite Erstellt Albumseiten mit Ihren Bildern.

Mediendateien importieren

So importieren Sie Mediendateien auf Ihren Computer:

Wählen Sie den gewünschten Ordner.

▶ Wählen Sie die gewünschten Dateien.

Klicken Sie auf Importieren. Das "Importieren"-Fenster erscheint.

Wählen Sie Neue Szene importieren, Ausgewählte Szene importeiern oder Alle Szenen importieren.

Wählen Sie einen Ordnernamen oder geben Sie einen ein.

Klicken Siezum Importieren der Datei auf OK.

Videoclips zuschneiden

So schneiden Sie Videoclips zu:

Klicken Sie auf Dateiverknüpfung. Der Arbeitsbereich erscheint.
Verschieben Sie die gewünschten Video-clips durch Anklicken-und-Ziehen in den Arbeitsbereich.
Doppelklicken Sie zum Aufrufen der Vorschau und zum Bearbeiten auf die Clips.
▶ Klicken Sie zum Zuschneiden der Clips auf WEITER.
Wählen Sie das Gerät und den Pfad, unter dem der zugeschnittene Clip gespeichert werden soll.

Brennen von AVCHD-Disks

So brennen Sie AVCHD-Disks:

Klicken Sie auf AVCHD erstellen. Der Arbeitsbereich erscheint.
Verschieben Sie die gewünschten Video-clips durch Anklicken-und-Ziehen in den Arbeitsbereich.
Doppelklicken Sie zum Aufrufen der Vorschau und zum Bearbeiten auf die Clips.
▶ Klicken Sie auf Weiter.
Wählen Sie das Laufwerk, mit dem Sie die AV-CHD-Disk brennen möchten, bzw. wählen Sie den Pfad zum Speichern der Dateien auf Ihrem Computer.

Videoclips bearbeiten

So bearbeiten Sie einen Videoclip:

Doppelklicken Sie auf einen Videoclip im Arbeitsbereich. Das "Bearbeiten"-Fenster erscheint.

Klicken Sie zum Auswählen des Anfangs Ihres zugeschnittenen Clips auf

Klicken Sie zum Auswählen des Endes Ihres zugeschnittenen Clips auf

Klicken Sie zum Speichern des zugeschnittenen Clips auf

Eine Beschreibung weiterer Werkzeuge des „Bearbeiten“-Fensters entnehmen Sie bitte der nachstehenden Tabelle

Schaltfläche	Name Funktion
	Wiedergabe / Pause	Zum Wiedergeben oder Unterbrechen des Clips anklicken.
	Stop	Zum Beenden der Wiedergabe des Clips anklicken.
	Vorheriges	Zum Aufrufen des vorherigen Clips anklicken.
	Nächstes	Zum Aufrufen des nächsten Clips anklicken.
	Zeitfeld	Klicken Sie auf die Ziffer; verwenden Sie zum Betrachten eines bestimmten Ausschnittes des Videoclips die Pfeil-tasten.
	Lautstärke-stufe	Zum Anpassen der Lautstärke verschieben.
	Vollbild	Zum Aufrufen des Vollbildmodus anklicken.

Dateien auf YouTube hochladen

So laden Sie Dateien auf YouTube hoch:

Klicken Sie auf Hochladen auf YouTube. Der Arbeitsbereich er-scheint.

Verschieben Sie die gewünschte Datei durch Anklicken-und-Ziehen in den Arbeitsbereich.

Klicken Sie auf Weiter. Das Fenster zur Anmeldung bei YouTube erscheint.

▶ Geben Sie Ihren YouTube-Benutzernamen und das Kennwort ein.

Klicken Sie zum Anmelden bei YouTube auf "Login".

▶ Befolgen Sie zum Hochladen der Datei die Anweisungen auf You-Tube.

Dateien auf Facebook hochladen

So laden Sie Dateien auf Facebook hoch:

Klicken Sie auf Auf Facebook hochladen. Der Arbeitsbereich er-scheint.

Verschieben Sie die gewünschte Datei durch Anklicken-und-Ziehen in den Arbeitsbereich.

Klicken Sie auf Weiter. Das Fenster zur Anmeldung bei Facebook erscheint.

▶ Geben Sie Ihre Facebook-E-Mail-Adresse und das Kennwort ein.

Klicken Sie zum Anmelden bei Facebook auf "Login".

▶ Befolgen Sie zum Hochladen der Datei die Anweisungen auf Facebook.

So erstellen Sie Fotoalben

Klicken Sie auf Fotoalbum. Der Arbeitsbereich erscheint.
Ziehen Sie die gewünschten Bilder in den Arbeitsbereich.
Klicken Sie zum Start der Print Creations-Anwendung von ArcSoft auf Weiter.

Wählen Sie die Kategorien der Fotoalben zum Betrachten der Fotoalben.
▶ Wählen Sie ein Fotoalbum.

Klicken Sie zum Aufrufen des "Fotoalbumdesign"-Bildschirms auf Weiter.

Beachten Sie die Beschreibungen des Fotoalbumdesigns anhand der nachstehenden Abbildung

# Beschreibung
1 Neustart
2 Bilder hinzufügen
3 Alle entfernen
4 Design sperren/freigeben
5 Design speichern
6 Neues Projekt oder Design
7 Rückgängig / Wiederholen
8 Vorlage des Fotoalbums ändern
9 Symbol zur Anzeige der Seite des Bildes anklicken
10 Leere Seiten automatisch mit Bildern ausfüllen
11 Text und Bild zum Bearbeiten anklicken
12	Vorschau des Fotoalbums
13	Fotoalbum via E-Mail, BIld- oder SWF-Datei weiterleiten
14	Seite durchsuchen
15	Seite bearbeiten / Seitenlayout
16	Drucken/ Druckeroptionen

Albumseiten erstellen

So erstellen Sie Albumseiten:

Klicken Sie auf Albumseite. Der Arbeitsbereich erscheint.
Ziehen Sie das gewünschte Bild in den Arbeitsbereich.
Klicken Sie zum Start der Print Creations-Anwendung von ArcSoft auf Weiter.

Wählen Sie die Kategorien der Albumseite zur Betrachtung der Albumseiten.
▶ Wählen Sie eine Albumseite.

Klicken Sie zum Aufrufen des "Albumseitendesign"-Bildschirms auf Weiter.

▶ Beachten Sie die Beschreibungen des Albumseitendesigns anhand der nachstehenden Abbildung:

# Description

1 Neustart

2 Bilder hinzuzufügen

3 Alle entfernen

4 Design sperren / freigeben

5 Design speichern

6 Rückgängig / Wiederholen

7 Vorlage der Albumseite ändern

8 Symbol zur Anzeige der Seite des Bildes anklicken

9 Vorschau der Albumseite

10 Fotoalbum via E-Mail, Bllld- oder SWF-Datei weiterleiten

11 Drucken / Druckoptionen

MEDION®

MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland

Hotline: 01805 - 633 633

Fax: 01805 - 665 566

(0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min)

Bitte benutzen Sie das Kontaktformular unter www.medionservice.de

www.medion.de
