Produkttyp	Drahtloses Alarmsystem
Marke	Schwaiger
Modell	HG2000 532
Stromversorgung Außensirene	4 LR20-Batterien (D)
Stromversorgung Fernbedienung	1 Knopfzelle 12V A27
Stromversorgung Fenster-/Türkontakt	2 AAA-Batterien (LR03)
Stromversorgung Bewegungsmelder	1 9V-Batterie (6LR61)
Schallpegel Sirene	120 dB (max)
Betriebsfrequenz	868,35 MHz
Reichweite Funk Melder/Sensor	250 m (freies Feld)
Reichweite Funk Fernbedienung	60 m (freies Feld)
Maximale Anzahl Sensoren	250
Einstellbare Alarmdauer	1 / 3 / 5 Minuten
Einschaltverzögerung	5 oder 30 Sekunden
Erfassungswinkel (Bewegungsmelder)	< 110°
Empfindlichkeit Bewegungsmelder	Hoch (≤13m), Mittel (≤6m), Niedrig (≤4m)
Gehäuse Außensirene	ABS-Kunststoff, wetterbeständig
Haussicherheitscode	4-poliger Jumper, einstellbar
Montagearten	Sirene: Wandmontage, innen/außen; Melder und Sensor: innen
Lieferumfang	Außensirene, 2 Fernbedienungen, Magnetkontakt Fenster/Tür, PIR-Bewegungsmelder, Befestigungsmaterial, Bedienungsanleitung

Häufig gestellte Fragen - HG2000 532 Schwaiger

Wie installiere ich das Alarmsystem Schwaiger HG2000 532 ?

Beginnen Sie mit dem Einlegen der Batterien in alle Komponenten (Sirene, Fernbedienungen, Sensoren). Stellen Sie die Alarmdauer und die Einschaltverzögerung mit den Schaltern im Inneren der Sirene ein. Montieren Sie die Sirene an einer sichtbaren und geschützten Stelle, den Bewegungsmelder im Innenbereich (Höhe 1,8-2,4 m) und den Fenster-/Türkontakt am Rahmen mit einem maximalen Abstand von 5 mm zwischen Sensor und Magnet. Koppeln Sie die Fernbedienungen, indem Sie die LEARN-Taste an der Sirene drücken und dann eine Taste der Fernbedienung betätigen.

Wie wechsle ich die Batterien der Außensirene, ohne den Alarm auszulösen?

Aktivieren Sie zunächst den Batteriewechselmodus, indem Sie gleichzeitig die Tasten ARM und DISARM auf der Fernbedienung drücken (die 6 blauen LEDs leuchten auf). Entfernen Sie dann die Abdeckung der Sirene, stellen Sie den Schalter auf OFF, ersetzen Sie die 4 LR20-Batterien, stellen Sie den Schalter wieder auf ON, schließen Sie die Abdeckung und deaktivieren Sie den Modus durch Drücken der Taste B auf der Fernbedienung.

Wie kopple ich eine neue Fernbedienung mit dem System?

Öffnen Sie die Sirene und drücken Sie die innenliegende LEARN-Taste. Drücken Sie eine beliebige Taste der Fernbedienung, die Sie integrieren möchten. Die Sirene bestätigt mit einem Piepton. Drücken Sie erneut LEARN, um den Modus zu verlassen.

Wie stelle ich die Empfindlichkeit des Bewegungsmelders ein?

Öffnen Sie das Batteriefach des Melders. Dort finden Sie mit H (hoch ≤13m), M (mittel ≤6m) und L (niedrig ≤4m) gekennzeichnete Stifte. Setzen Sie den Jumper (kleiner schwarzer Block) auf das gewünschte Stiftpaar.

Was tun, wenn der Alarm ohne Grund auslöst?

Überprüfen Sie, ob der Fenster-/Türkontakt korrekt ausgerichtet ist (Abstand ≤5 mm). Stellen Sie sicher, dass der Bewegungsmelder keinen Wärmequellen (Heizkörper, Klimaanlagen) oder Tieren ausgesetzt ist. Besteht das Problem weiterhin, könnte ein Konflikt mit dem Hauscode eines Nachbarn vorliegen; ändern Sie dann den Haussicherheitscode an allen Komponenten.

Wie setze ich das Alarmsystem zurück?

Öffnen Sie die Sirene und halten Sie die LEARN-Taste 5 Sekunden lang gedrückt. Die LEDs blinken kurz. Drücken Sie erneut LEARN, um in den Integrationsmodus zu gelangen. Sie können dann die Fernbedienungen neu anlernen. Achtung: Dieser Vorgang löscht alle gespeicherten Fernbedienungen.

Wie ändere ich den Haussicherheitscode?

Der Hauscode wird durch einen 4-poligen Jumper (DIP-Schalter) in der Sirene, der Fernbedienung und jedem Sensor festgelegt. Standardmäßig sind alle Stifte auf ON. Um den Code zu ändern, versetzen Sie die Jumper auf allen Komponenten gleich. Beispiel: Stifte 1 und 2 auf ON, Stifte 3 und 4 auf OFF. Stellen Sie sicher, dass alle Geräte die gleiche Konfiguration haben.

Wie groß ist die Reichweite des Funksignals?

Die maximale Reichweite beträgt 250 Meter im freien Feld für die Sensoren (Bewegungsmelder und Fensterkontakt) und 60 Meter für die Fernbedienung. Wände und Hindernisse verringern die Reichweite.

Wie deaktiviere ich vorübergehend den Sabotageschutz, um die Batterien zu wechseln, ohne die Sirene auszulösen?

Drücken Sie gleichzeitig die Tasten ARM und DISARM auf der Fernbedienung. Die 6 blauen LEDs leuchten auf, um anzuzeigen, dass der Schutz deaktiviert ist. Sie haben dann 1 Stunde Zeit, die Batterien auszutauschen, ohne einen Alarm auszulösen. Reaktivieren Sie den Schutz durch Drücken der Taste B.

Kann ich weitere Sensoren zum System hinzufügen?

Ja, das System kann bis zu 250 Sensoren verwalten. Jedes Komponente der Serie SECURE-4-YOU mit dem gleichen Haussicherheitscode kann integriert werden. Um einen Sensor hinzuzufügen, stellen Sie sicher, dass sein Hauscode (4-poliger Jumper) mit dem der Sirene übereinstimmt. Für Sensoren ist kein Anlernvorgang erforderlich, sie werden automatisch erkannt.

BEDIENUNGSANLEITUNG HG2000 532 Schwaiger

1. Einführung & Allgemeine Sicherheitshinweise 3
2. Verpackungsinhalt 3
3. Bestimmungsgemäß Gebrauch 4
4. Erste Inbetriebnahme 4

4.1. Inbetriebnahme der AuBensirene (Zentrale) 4

4.1.1. Einstellen der Alarmdauer 4
4.1.2. Einstellen der Einsatzverzogung 4

4.2. Inbetriebnahme der Fernbedienung 5

4.2.1. Anlernen der Fernbedienung 5
4.2.2. Ablernen einer Fernbediednung (z.B. bei Verlust) 5

4.3. Inbetriebnahme des Fenstersensors mit Magnetkontakt 5
4.4. Inbetriebnahme des Bewegungssensors 5
4.4.1. Einstellen der Empfindlichkeit des Bewegungsmelders 5

5.1. Montagehinweise zur AuBensirene 6
5.2. Montagehinweise zum Bewegungssensor 6
5.3. Montagehinweise zum Tur- & Fenstersensor mit Magnetkontakt 6

6.Geräteinstellungen 7

6.1.Zurücksetzen des Systems 7
6.2. Funktionen der Fernbedienung 7

6.2.1. Abfrage der Alarmdauer
6.2.2. Abfrage des Batteriezustands 7
6.2.3. Batteriewechselmodus (Deaktivieren des Sabotageschutzes) 7

6.3.Haus-Sicherheits-Code 8

1. Anlernen weiterer Componenten 8
2. Praxisbeispiel 8
3. Technische Daten 9

Haftungsausschluss 10

Entsorgung 10

EG Konformitätserklung 10

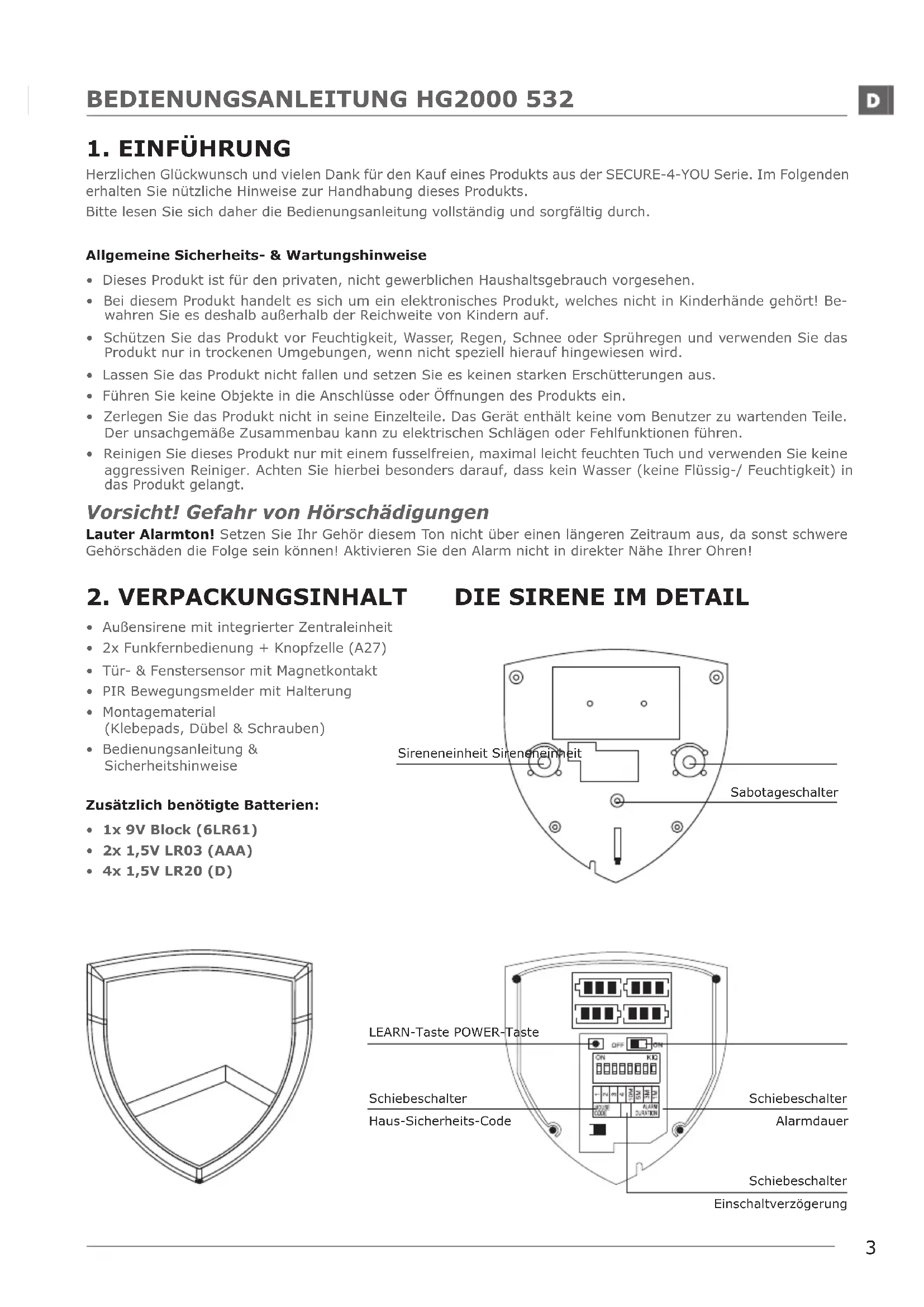

1. EINFUHRUNG

Herzlichen Glückwunsch und vielen Dank für den Kauf eines Produkts aus der SECURE-4-YOU Serie. Im Folgenden erhalten Sie nutzliche Hinweise zur Handhabung these Projekts.

Bitte lesen Sie sich daher die Bedienungsanleitung vollständig und sorgfaltig durch.

Allgemeine Sicherheits- & Wartungshinweise

• Dieses Produkt ist für den privaten, nicht gewerblichen Haushaltsgebrauch vorgesehen.
• Bei diesen Produkt handelt es sich um ein elektronisches Produkt, welche nicht in Kinderhände gehen! Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.
  Schutzen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Spruhregen und verwenden Sie das Produkt nur in trockenen Umgebungen, wenn nicht speziell hierauf hingewiesen wird.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschüttterungen aus.
• Führn Sie keine Objekte in die Anschlüsse oder Öffnungen des Produkts ein.
  Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthalt keine vom Benutzer zu wartenden Teile. Der unsachgemäß Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.
• Reinigen Sie diese Produkt nur mit einem fusselfreien, maximal leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie hierbei entsprechenden darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

Vorsicht! Gefahr von Hörschädigungen

Lauter Alarmton! Setzen Sie Ihr Gehör thisem Ton nicht über einen langeren Zeitraum aus, da sonst schwere Gehörschäden die Folge sein konnen! Aktivieren Sie den Alarm nicht in direkter Höhe ihrer Ohren!

2. VERPACKUNGsinhalt

AuBensirene mit integrierter Zentraleinheit
2x Funkfernbedienung ^+ Knopfelle (A27)
- Tur- & Fenstersensor mit Magnetkontakt
PIR Bewegungsmelder mit Halterung
Montagematerial (Klebepads, Dubel & Schrauben)
Bedienungsanleitung & Sicherheitshinweise

Zusätzlich benöttigte Batterien:

• 1x9V Block (6LR61)
• 2x1,5V LR03 (AAA)
• 4x1,5V LR20 (D)

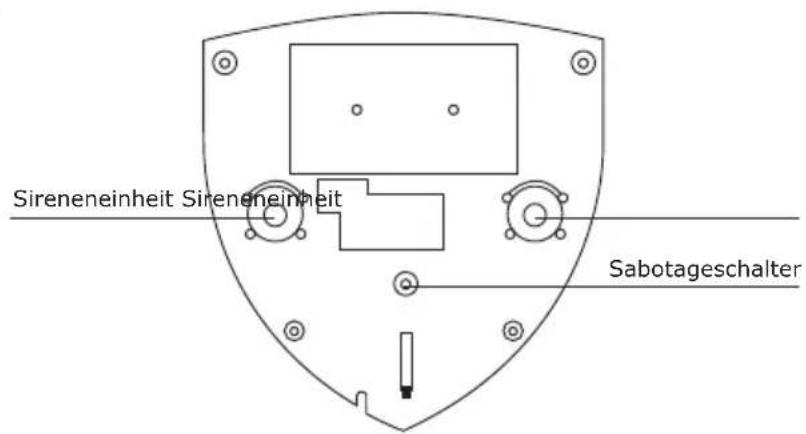

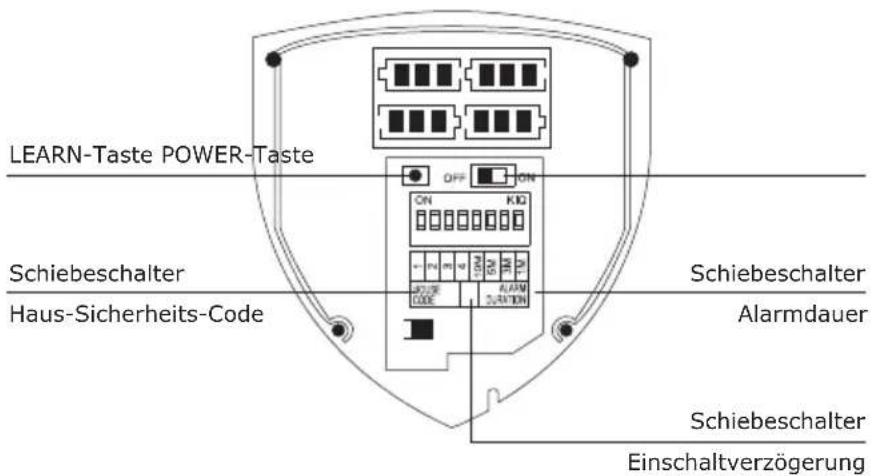

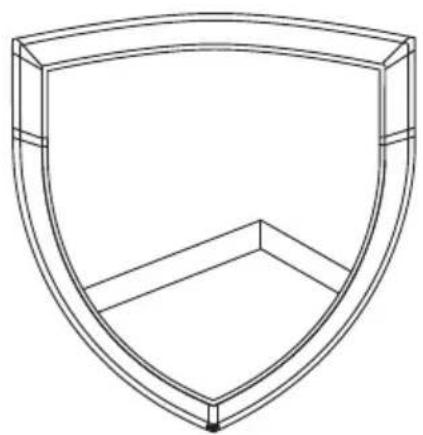

DIE SIRENE IM DETAIL

3. BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Schwaiger „Green Guard" System dient der Absicherung und Überwachung Ihres Grundstücks/ Zuhauses. Mithilfe von entsprechenden Sensoren konnen einzeln Bereiche des Gebäudes wie z.B. der Eingangsbereich überwacht oder abgeschichert werden. Das komplette System wird über die Zentraleinheit (in thisem Fall die Au-bensirene) gesteuet, welche per Funk mit den entsprechenden Sensoren communiziert. Sobald die Zentraleinheit einen Verstoß über die Sensoren erkennt loste diese einen Alarm aus. Die komplette Bedienung des Systems erfolgt über eine oder mehrere Funkfernbedienungen.

Das Gehäuse der Außensirene besteht aus einem robusten Kunststoff, ist witterungsbeständig und wird durch einen Manipulationsschalter geschützt.

Wichtig!

Die Verwendung von Alarmanlagen, betet Ihnen einen ], aber keinen hundert prozentigen Schutz oder Sicherheit vor Einbruchen oder Angriffen. Das Auslösen des Alarms dient der Abschreckung von Eindringlingen oder Angreifern und soll Personen in unmittelbarer Umgebung alarmieren.

4. ERSTE INBETRIEBNAHME

Dieses Starterset beinhaltetiben den beiden Funkfernbedienungen insgesamt 2 Alarmsensoren, welche in ihrer Standard-Einstellung vorprogrammiert sind. Nach dem Einlagen der jeweiligen Batterien in diese, konnen sie sofort verwendet werden. Die Funkfernbedienung muss wie im Punkt 4.2.1 (Anlernen der Fernbedienung) beschreiben manuell angelert werden.

Hinweis!

Es wird geraten, vorab die Anlage im Auslieferzustand zu installieren und auf dessen Funktion zu überprüfen. bevor Sie die einzelnen Komponenten final montieren.

4.1. Inbetriebnahme der Außensirene

Einlagen der Batterien in die AuBensirene

1) Entfernen Sie die Schraube der Frontabdeckung (an der unteren Spitze der Sirene) mithilfe eines Kreuzschlitzschraubenziehers und nehmen Sie anschließend die Frontabdeckung ab.
2) Legen Sie 4x D (LR20) Batterien (polichtig) entsprechend der Prägung im Batteriefach ein.
3) Nun konnen Sie die AuBensirene über den Schiebeschalter einschalten (ON-Position). (Alle 6 blauen LEDs leuchten auf & der Manipulationsschutz ist vorübergehend ausgescheltet)

4.1.1. Einstellen der Alarmdauer

Die Alarmdauer kann über Schiebeschalter im Inneren der Sirene eingestellt werden.

Zur Auswahl stehen hier: 1 Minute, 3 Minutes, 5 Minutes

Wichtig! Es muss eine dieser 3 Zeiten ausgewählt sein!

4.1.2. Einstellen der Einsatzverzögerung

Die Einschaltverzogerung ist wichtig, um den überwachten Bereich nach Scharfschaltung verlassen zu können, ohne den Alarm direkt auszulosen. Die Standardeinstellung hier beträgt 5 Sekunden.

These can mit Hilfe des Schiebchalters im Inneren der Sirene altemativ auf 30 Sekunden eingestellt werden.

4.2. Inbetriebnahme der Fernbedienung

Öffnen Sie hierzu vorsichtig den Batteriedeckel auf der Rückseite der Fernbedienung und entfernen Sie anschließend den transparenten Kontaktunterbrecher. Nun ist die Fernbedienung bereit um anschließend in das System angeelernt zu werden.

4.2.1. Anlernen der Fernbedienung

1. Drucken Sie die Taste LEARN im Inneren der Sirene.
2. Drücken Sie nun eine beliebige Taste auf der Fernbedienung, welche in das System eingelert werden soll.
3. Die Alarmsirene bestätigt das Signal der Fernbedienung mit einem kurzen Piepton.
4. Die Fernbedienung ist nun in das System eingebunden.
5. Verlassen Sie den LEARN-Modus durch erneutes Drucken der Taste LEARN.

4.2.2. Ablernen einer Fernbedienung (z.B. bei Verlust)

Wenn eine Fernbedienung verloren oder kaputt besteht, kann diese nicht mehr abgelert werden und die Außensirene muss zurückgesetzt werden.

Wichtig! Die Alarmanlage kann hierbei nur durch eine weitere Fernbedienung deaktiviert werden, andernfalls wird durch den Sabotageschutz bei Abnehmer der Sirene sofort ein Alarm ausgelost.

Hierfür gehen Sieittewie folgt vor:

1. Öffnen Sie die Frontabdeckung der Außensirene.
   Vorsicht! Die Sirene schlągt durch das Abnehmer von der Wand sowie durch das Aufschrauben des Gehäuses sofort Alarm!
2. Halten sie die Taste LEARN für 5 Sekunden gedrückt (die LEDs blinken kurz auf).
3. Drücken Sie nun noch einmal kurz die Taste LEARN, um in den Anlernmodus zu gelangen (alle blauen LEDs leuchten nun permanent auf).
4. Drücken Sie nun eine beliebige Taste auf der Fernbedienung.
5. Die Alarmsirene bestätigt das Signal der Fernbedienung mit einem kurzen Piepton.
6. Verlassen sie den LEARN-Modus durch erneutes Drucken der Taste LEARN.
7. Nun konnen Sie die Anlage über die neue Funk-Fernbedienung steuern.

4.3. Inbetriebnahme des Fenstersensors mit Magnetkontakt

Um den Fenstersensor in Betrieb zunehmen, öffnen Sie die untere Abdeckung des Produkts und legen Sie hier 2x AAA Batterien (polrichtig) entsprechend der Prägung im Batteriefach ein.

Batteriestatusanzeige

Dieses Produkt verfügt über eine Batterie-Statusanzeige. Sobald die Batterien des Produkts ersetzt werden müssen, blinking die LED auf der Vorderseite im Ruhezustand langsam rot auf.

4.4. Inbetriebnahme des Bewegungssensors

Entfernen Sie die Schraube des Batteriedeckels mithilfe eines Kreuzschlitzschaubenziehers und erhmen Sie anschließend den Batteriedeckel ab. Legen Sie 1x 9V (6LR61) Batterieblock (polichtig) entsprechend der Prägung im Batteriefach ein. Anschließend konnen Sie den Batteriedeckel wieder montieren.

Hinweis!

Der Bewegungssensor verfügt zur Schonung der Batterie über einen Energiesparmodus. Dies bedeutet, dass der Bewegungsmelder nach der Alarmierung für 3 Minuten in den Energiesparmodus schaltet und während dieser Zeit keine weiteren Signale sendet.

4.4.1. Empfindlichkeit des Bewegungsmelders

Dieser Bewegungssensor kann zusätzlich in seiner Empfindlichkeit eingestellt werden. Hierzu besitzt er im Inneren (unterhalb der Batterie) Kontaktstifte.

These sind mit H (Hoch ≤ 13 m Reichweite), M (Mittel ≤ 6 m Reichweite) oder L (Low „niedrig" ≤ 4 m Reichweite) gekennzeichnet.

5.1. Montagehinweise zur Außensirene

• Dieses Produkt kann sowohl im Innen- als auch im Außenbereich montiert werden.
• Dieses Produkt ist speziell für die Montage an der Wand entwickelt worden.
• Bringen Sie das Produkt gut sightbar in nicht direkt erreichbarer Höhe an.
• Achten Sie darauf, dass die Feder des Sabotageschalters, auf der Rückseite der Sirene, vollständig eingedrückt ist (Klickgeräusch beim Einrasten).
• Prufen Sie vor der Installation die Eignung des Montageorts und überprüfen Sie das Montagematerial. Vergewissern Sie sich, dass keine elektrischen, Wasser-, Gas- oder sonstigen Leitungen an der Montagestellevorhanden sind.
  Abhängig von Ihrem Montageort kann für die Montage zusätzliches/anderes Montagezubehör benötigt werden.

5.2. Montagehinweise zum Bewegungssensor

• Dieses Produkt ist ausschließlich für die Nutzung im Innen- oder geschützten Bereich (Überdacht) geeignet. Durch die Montage im Außenbereich kann bei anschließenden Defekten keine Haftung übernommen werden.
• Es wird empfohlen, das Produkt in gefährdeten Räumen oder direkt in der Höhe von möglichen Einstiegspunkten zu montieren.
• Montieren Sie den Bewegungssensor nicht in der direkten Höhe von Öfen, Klimageräten oder anderen Systemen dieser Art.
• Wahlen Sie die Montagestelle so aus, dass im späteren Erfassungsbereich sehr weniger bis keine Hindernisse stehen (z.B. Möbel oder Schrände).
• Prufen Sie vor der Installation die Eignung des Montageorts und überprüfen Sie das Montagematerial. Vergewissern Sie sich, dass keine elektrischen, Wasser-, Gas- oder sonstigen Leitungen an der Montagestellevorhanden sind.
  Abhängig von Ihrem Montageort kann für die Montage zusätzliches/anderes Montagezubehör benötigt werden.

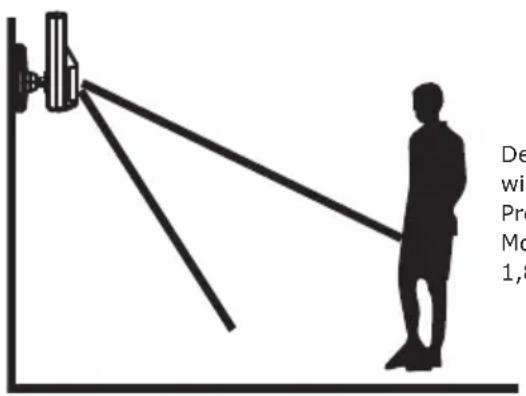

Erfassungswinkel

Den idealen Erfassungswinkel erreicht das Produkt auf einer Montagehöhe von 1,8 - 2,4 m.

Reduzierung des Bereichs

Vergroßerung des Bereichs

5.3. Montagehinweise zum Tur- & Fenstersensor mit Magnetkontakt

• Es wird empfohlen, die Sensoreinheit direkt am Fenster- oder Turrahmen und den Magnetkontakt direkt an dem Fenster bzw. der Tur zu befestigen (beweglicher Teil).
• Dieses Produkt ist ausschließlich für die Nutzung im Innenbereich geeignet. Durch die Montage im Außenbereich kann bei anschließenden Defekten keine Haftung übernommen werden.
• Beachten Sie, dass sich die Markierungen vom Gerät und dem Kontakt auf einer Linie befinden,müssen und maximal 5 mm voneinander entfernt sein sollenn,um eine reibungslose Funktion zu gewährleisten.
• Der Sensor kann sowohl auf der linken als auch auf der rechten Seite montiert werden.

6. GERÄTEEINSTELLUNGEN

6.1. Zurücksetzen auf die Werkseinstellung

Das komplette System kann bei Bedarf zurückgesetzt werden. Drücken und halten Sie hierfür die Taste LEARN im Inneren der Sirene für 5 Sekunden. Anschließlich gelangen Sie durch erneutes Drucken der Taste LEARN in den Anlernmodus und können die Fernbedienungen erneut anlernen.

6.2. Funktionen der Fernbedienung

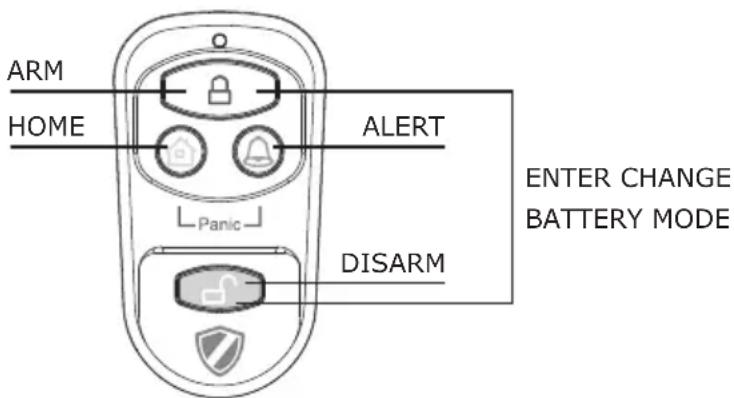

Bedientasten der Fernbedienung

	Durch Drücken der Taste kann der Batteriezustand der Außensirene abgefragt werden.
	Durch Drücken der Taste kann die Alarmdauer abgefragt werden.
PANIC	Durch gleichzeitiges Drücken der Taste sowie wird ein sofortiger Alarm ausgelöst.
ARM/DISARM	Mithilfe dieser Tasten konnen Sie die Anlage scharf (ARM) bzw. unscharf (DISARM) schalten.
Batteriestatus	Durch gleichzeitiges Drücken der Taste ARM sowie DISARM, kann der Sabotageschutz aktiviert oder deaktiviert werden.

6.2.1. Abfrage der Alarmdauer

Drücken Sie hierfür auf der Fernbedienung. Nun konnen Sie anhand des Blinkens der Sirenen-LED die Alarmdauer ablesen.

LED Code (aufblinken) 1-mal 2-mal 3-mal
Alarmdauer 1 Minute 3 Minuten 5 Minuten

6.2.2. Abfrage des Batteriezustands

Drücken Sie hierfür auf der Fernbedienung. Nun konnen Sie anhand des Blinkens der Sirenen-LED den Batteriezustand ablesen.

Eine kontinuierlich rot leuchtende LED zeigt einen gute bis vollen Zustand der Batterien an. Wenn die LED nur noch blinkt wird geraten, die Batterien zu ersetzen.

6.2.3. Batteriewechselmodus (Deaktivieren des Sabotageschutzes)

Dieser Modus ist wichtig um einen Batteriewechsel durchführten zu konnen, ohne den Alarm der Außensirene auszulösen. Drücken Sie hierfür 日 gleichzeitig auf der Fernbedienung.

Die Außensirene zeigt den deaktivierten Zustand des Sabotageschutzes zusätzlich durch das Aufleuchten aller 6 blauen LEDs an. Diese Modus schaltet sich nach maximal 1 Stunde automatisch wieder aus. So ist die Alarmanlage aktiv, auch wenn das Aktivieren vergessen wurde.

Durchführung eines Batteriewechsels:

1. Deaktivieren Sie den Manipulationsschutz mit gleichzeitigen Drucken der Tasten +
2. Alle blauen LEDs leuchten nun auf.
3. Entfernen Sie die Schraube der Frontabdeckung (an der unteren Spitze der Sirene) mithilfe eines Kreuzschlitzschraubenziehers und erhnen Sie anschließend die Frontabdeckung ab.
4. Deaktivieren Sie die Sirene, indem Sie den Schalter auf die Position OFF stellen.
5. Nun konnen Sie die Batterien tauschen und anschliebend die Sirene wieder aktiveren (Position ON) und montieren.
6. Deaktivieren Sie den Batteriewechselmodus mit der Taste

6.3. Haus-Sicherheits-Code

In den meisten Anwendungsfällen muss dieser Code nicht geändert werden.

Wenn Sie jedoch z.B. durch früige Fehlalarme vermuten, dass in ihrer Umgebung Nachbarn eine Alarmanlage des gleichen Typs nutzen, wird empfohlen den Haus-Sicherheits-Code zu ändern.

Wichtig!

Falls Sie Änderungen am Haus-Sicherheits-Code vornehmen möchten, muss dies an allen Komponenten vorgenommen werden (Außensirene, Fernbedienung, einzeln Komponenten).

Alle Geräte verfügen über einen 4-poligen Jumper/DIP Schalter (meist im Batteriefach oder unter einer zusätzlichen Abdeckung). Stellen Sie safer, dass später alle Geräte exakt die gleiche Einstellung these Jumpers besitzen. Hierbei gilt:

Gesteckt = ON / Entfernt = OFF

Jumper für den Haus-Code	ON DIP 4 3 2 1	Außensirene Sensoren Standard-Code 1: ON, 2: ON, 3: ON, 4: ON
DIP Schalter für den Haus-Code	ON 1 2 3 4	Fernbedienung Standard-Code 1: ON, 2: ON, 3: ON, 4: ON

7. ANLERNEN WEITERER KOMPONENTEN

Es konnen weitere Komponenten in das System eingebunden werden. Anders als im Starterset HG1000, reicht es aus, wenn die neuen Komponenten den gleichen Haus-Sicherheits-Code besitzen. Dies bedeutet, dass beim Kauf weiterer Komponenten die jeweiligen Jumper dieselbe PIN-Belegung benötigen wie das schon verwendete System.

Zonenzuordnung: Diese wird bei diesen System nicht benötigt!

These Zuordnung wird nur für das Starterset HG1000 benötigt, da hier mit Sicherheitszonen gearbeitet wird. Entfern den Sie diese Jumper oder halten sie diese in ihrer Standardbelegung steken.

8. BETRIEB DES SYSTEMS

Nach erfolglicher Montage der Komponenten kann das System verwendet werden.

Es besitzt 2 Hauptmodi: Alarmmodus & Standby-Modus

Um das System zu aktivieren (wenn Sie z.B. das Haus verlassen) drücken Sie einfach die Taste. Nun lauft der eingestellte Countdown runter und aktiviert anschließend das System.

Wenn z.B. in ihrer Abwesenheit ein Einbruch staatfindet (Bewegungsmelder oder Fensterkontakt offen aus), schląt das System Alarm. Wenn jedoch in Ihrer Abwesenheit kein Einbruch staatfindand, deaktivieren Sie einfach bei Betreten des Hauses das System komfortabel über die Funkfernbedienung, indem Sie die Taste drücken.

Das System schaltet nun in den Standby Betrieb.

9. TECHNISCHE DATEN

Außensirene (Alarmzentrale)
Stromversorgung 4x LR20 (D) Batterien
dB Sirene 120 dB (max.)
Maximale Sensoren Anzahl 250 Stück
Betriebsfrequenz 868,35 MHz (+/- 0,5 MHz)
Haus-Sicherheits-Code Über 4 poligen	Jumper
Alarmdauer 1/3/5 Minuten (einstellbar)
Einschaltverzögerung 5/30 Sekunden (einstellbar)
Gehäuse ABS Kunststoff (wasserfest)

Fernbedienung
Stromversorgung 1x 12V Batterien (A27)
Betriebsfrequenz 868,35 MHz (+/- 0,5 MHz)
Funkreichweite Max. 60 m (Freiflüche)
Haus-Sicherheits-Code Über 4 poligen	Jumper

Fenstersensor mit Magnetkontakt
Stromversorgung 2x AAA Batterien (LR03)
Betriebsfrequenz 868,35 MHz (+/- 0,5 MHz)
Funkreichweite Max. 250 m (Freiflüche)
Haus-Sicherheits-Code Über 4 poligen	Jumper
Zonen-Code Nicht relevant

Bewegungsmelder
Stromversorgung 1x 9V Block (6LR61)
Betriebsfrequenz 868,35 MHz (+/- 0,5 MHz)
Funkreichweite Max. 250 m (Freiflüche)
Haus-Sicherheits-Code Über 4 poligen	Jumper
Zonen-Code Nicht relevant
Erfassungswinkel < 110°
Empfindlichkeit (Sensor)	Einstellbar H (hoch) ≤ 13 m Reichweite M (mittel) ≤ 6 m Reichweite L (schwach) ≤ 4 m Reichweite

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäß Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmull entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

EG Konformitätserklärung

Hiermit erklart die Schwaiger GmbH, dass these Product den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entspricht. Die Konformitatiserklarung finden Sie unter www. schwaiger.de/downloads. Dieses Produkt wurde gemäß der europäischen R&TTE-Richtlinie 1999/5/EC konzipiert, getestet und gefertigt.

CONTENTS

3. DOELGERICHT GEBRUIK

9. TECHNISCHE GEGEVENS

Buitensirene (alarmcentrale)
Stroomvoorziening 4x LR20 (D) accu's
dB sirene 120 dB (max.)
Maximaal aantal sensoren 250 stucks
Bedrijfsfrequentie 868,35 MHz (+/- 0,5 MHz)
Woning-veiligheidscode Via 4-polige jumper
Alarmduur 1/3/5 minutes (instelhaar)
Inschakelvertraging 5/30 seconden (instelhaar)
Behuizing ABS kunststof (waterbestendig)

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und Ihr Fachhändler Ihnen nicht weiterhelfen konnen, kontaktieren Sieitte unseren technischen Support.

MANUFACUTRER'S INFORMATION

Dear customer

Montag bis Freitag: 08:00 - 17:00 Uhr

Office hours:
