BEDIENUNGSANLEITUNG DHE 27 SLi STIEBEL ELTRON

GEBRAUCHS- UND MONTAGEANLEITUNG

Vollelektronisch geregelter Durchlauferhitzer | Instantaneous water heater with full electronic control | Chauffe-eau instantané à régulation entièrement électronique| Volledig elektronisch geregelde elektrische doorstromer | Plně elektronicky regulovaný průtokový ohřívač | Caikowicie elektronicznie regulowany przepływowy ogrzewacz wody » DHE 18 SLi 25 A » DHE 18/21/24 SLi » DHE 27 SLi2 |DHE SLi www.stiebel-eltron.com INHALT | BEDIENUNG Allgemeine Hinweise BEDIENUNG1. Allgemeine Hinweise 2

1.1 Sicherheitshinweise 2

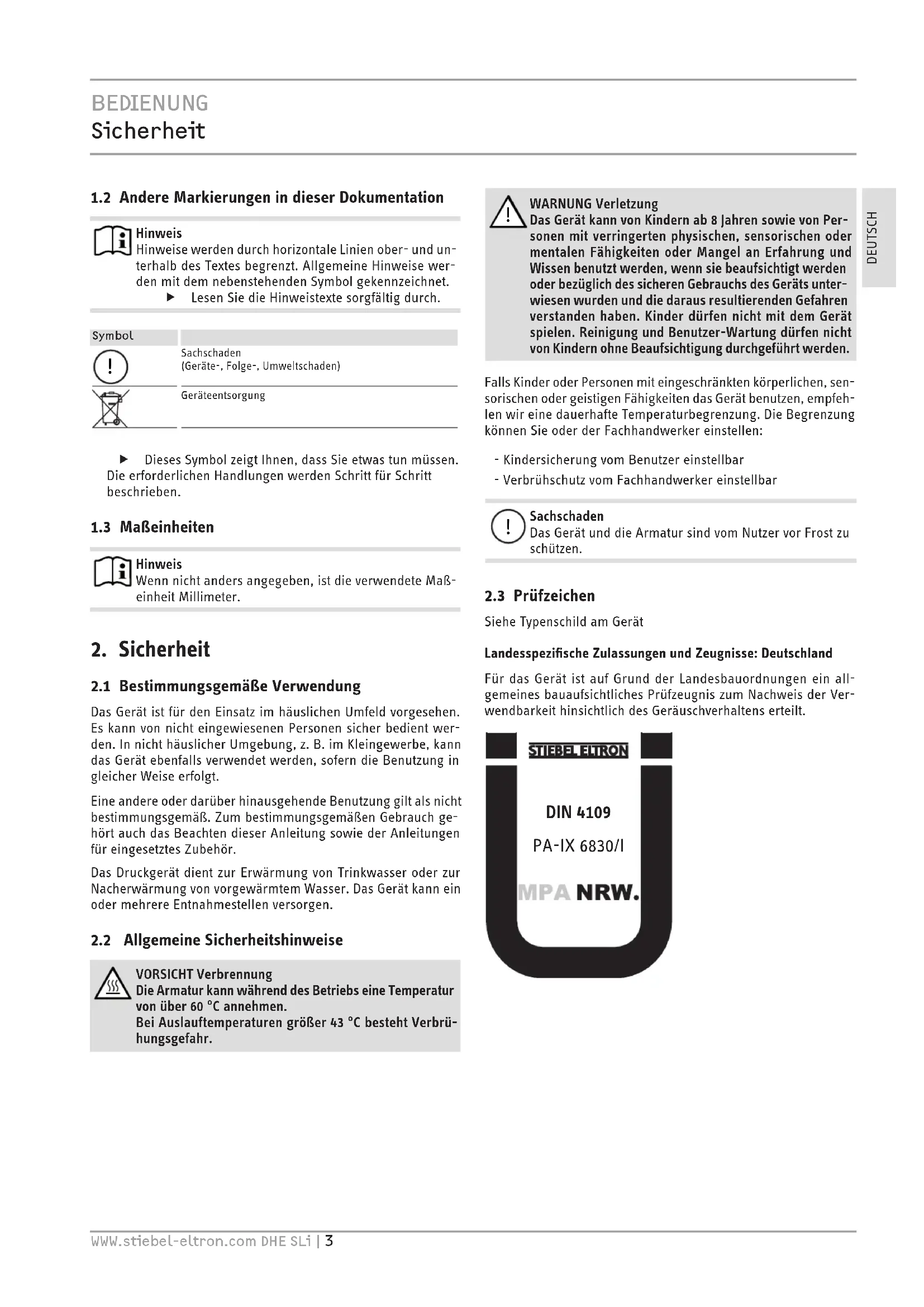

1.2 Andere Markierungen in dieser Dokumentation 3

2.1 Bestimmungsgemäße Verwendung 3

2.2 Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4. Einstellungen und Anzeigen 4

4.1 Bedienfeld am Gerät 4

4.2 Temperatur einstellen 5

4.3 Sparmonitor aufrufen 5

4.4 Einstellungen am Gerät 6

5. Reinigung, Pflege und Wartung 76. Problembehebung 7INSTALLATION

7.1 Allgemeine Sicherheitshinweise 8

7.2 Vorschriften, Normen und Bestimmungen 88. Gerätebeschreibung 8

9.2 Werkseinstellungen 9

10.1 Montage abschließen 12

10.2 Montage-Alternativen 12

11. Inbetriebnahme 15

11.1 Erstinbetriebnahme 15

11.2 Wiederinbetriebnahme 15

12. Kundendienstmodus 15

13. Außerbetriebnahme 16

14. Störungsbehebung 16

16. Technische Daten 18

16.1 Maße und Anschlüsse 18

16.4 Einsatzbereiche / Umrechnungstabelle 19

16.5 Druckverluste 19

16.6 Störfallbedingungen 19

16.7 Angaben zum Energieverbrauch 20

16.8 Datentabelle 20

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.Das Kapitel „Installation“ richtet sich an den Fachhandwerker. HinweisLesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.Geben Sie die Anleitung gegebenenfalls an einen nach-folgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der GefahrHier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises. Hier stehen Maßnahmen zur Abwehr der Gefahr.1.1.2 Symbole, Art der GefahrSymbol Art der Gefahr Verletzung Stromschlag Verbrennung oder Verbrühung

1.1.3 SignalworteSIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.BEDIENUNG Sicherheit DEUTSCHWWW.stiebel-eltron.com DHE SLi | 31.2 Andere Markierungen in dieser Dokumentation HinweisHinweise werden durch horizontale Linien ober- und un-terhalb des Textes begrenzt. Allgemeine Hinweise wer-den mit dem nebenstehenden Symbol gekennzeichnet. Lesen Sie die Hinweistexte sorgfältig durch.Symbol Sachschaden (Geräte-, Folge-, Umweltschaden) Geräteentsorgung Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.1.3 Maßeinheiten HinweisWenn nicht anders angegeben, ist die verwendete Maß-einheit Millimeter.

2.1 Bestimmungsgemäße VerwendungDas Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient wer-den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-hört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.Das Druckgerät dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät kann ein oder mehrere Entnahmestellen versorgen.2.2 Allgemeine Sicherheitshinweise VORSICHT VerbrennungDie Armatur kann während des Betriebs eine Temperatur von über 60°C annehmen.Bei Auslauftemperaturen größer 43°C besteht Verbrü-hungsgefahr.

WARNUNG VerletzungDas Gerät kann von Kindern ab 8 Jahren sowie von Per-sonen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unter-wiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.Falls Kinder oder Personen mit eingeschränkten körperlichen, sen-sorischen oder geistigen Fähigkeiten das Gerät benutzen, empfeh-len wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung können Sie oder der Fachhandwerker einstellen: - Kindersicherung vom Benutzer einstellbar - Verbrühschutz vom Fachhandwerker einstellbar

SachschadenDas Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.2.3 PrüfzeichenSiehe Typenschild am GerätLandesspezifische Zulassungen und Zeugnisse: DeutschlandFür das Gerät ist auf Grund der Landesbauordnungen ein all-gemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver-wendbarkeit hinsichtlich des Geräuschverhaltens erteilt. DIN 4109 PA-IX 6830/IBEDIENUNG Gerätebeschreibung 4 |DHE SLi www.stiebel-eltron.com

3. Gerätebeschreibung

Das vollelektronisch geregelte Gerät mit automatischer Leistungs- anpassung hält die Auslauftemperatur konstant. Das Wasser wird durch die vollelektronische Regelung mit Motorventil gradgenau auf die eingestellte Temperatur erwärmt. Dies geschieht unab- hängig von der Zulauftemperatur. Warmwassertemperatur Die Warmwasser-Auslauftemperatur können Sie stufenlos einstellen. Die eingestellte Temperatur erscheint auf dem Display. Heizsystem Das Blankdraht-Heizsystem hat einen druckfesten Kupfermantel. Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsys- tem sorgt für eine schnelle und effiziente Warmwasserversorgung. Hinweis Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhin- dert. Gelangt während des Betriebes Luft in das Gerät, schaltet die Heizleistung automatisch für eine Minute aus und das Heizsystem ist geschützt. Hintergrundbeleuchtung im Display Das Display hat eine zweifarbige Hintergrundbeleuchtung (grün/ bernstein). Effizienz-Display Das grüne ECO-Backlight signalisiert besonders ökonomische Be- triebszustände - wenn die eingeschaltete Leistung kleiner 80% ist - wenn bei einer Zulauftemperatur von größer 35°C die maxi- male Leistung kleiner 80% ist - wenn bei eingeschalteter ECO-Funktion die maximale Leis- tung kleiner 80% ist In allen anderen Betriebszuständen ist die Hintergrundbeleuch- tung bernsteinfarben. Sparmonitor Das Gerät besitzt einen Sparmonitor. Dieser wird mit einem Druck auf die entsprechende Taste aktiviert. Anzeigen: - Energieeinsparung* - Wassereinsparung* - CO

-Einsparung* - Energiemenge - Wasserverbrauch

• im Vergleich zu hydraulischen Durchlauferhitzern. Berechnung für einen 3-Personen-Haushalt mit personenbezogenen Nutzwas- serbedarf und Nutzenergiebedarf nach VDI 2067. Strom - und Was- serkosten sind individuell programmierbar.

4. Einstellungen und Anzeigen

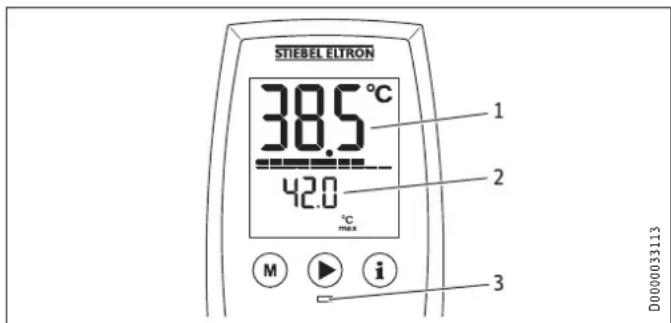

Sie können das Gerät am Bedienfeld einstellen. Einlauftemperaturhinweis Wenn die Einlauftemperatur größer als die Wunschtemperatur ist, z.B. bei Solar vorgewärmtem Wasser, blinkt die Temperaturan- zeige und die zweite Anzeige zeigt die Zulauftemperatur an. Es erfolgt keine weitere Erwärmung des Wassers. D0000033113

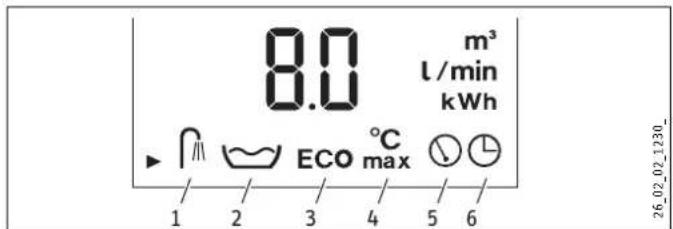

1 Anzeige Temperatur blinkt 2 Anzeige Zulauftemperatur 3 Leuchtdiode Verbrühgefahr; rote Leuchtdiode bei Temperatu- reinstellung > 43°C Einstellungsempfehlung bei Betrieb mit einer Thermostatarmatur Stellen Sie die Temperatur am Gerät auf 60°C ein. Nach Unterbrechung der Wasserversorgung siehe Kapitel „Wiederinbetriebnahme“

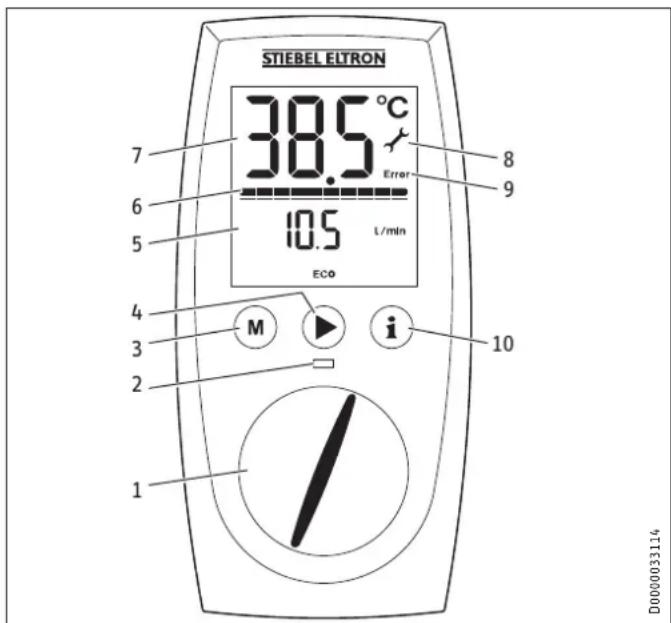

4.1 Bedienfeld am Gerät

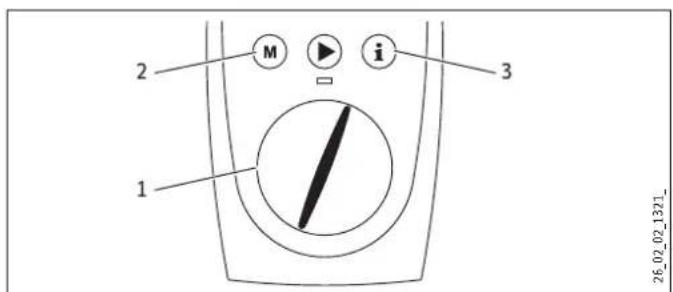

1 Temperatur-Einstellknopf 2 Leuchtdiode Verbrühgefahr 3 Speichertaste 4 Menütaste 5 Anzeige zusätzlicher WertBEDIENUNG Einstellungen und Anzeigen DEUTSCH WWW.stiebel-eltron.com DHE SLi | 5 6 Anzeige Heizleistung 7 Anzeige Temperatur 8 Symbol Service 9 Symbol Fehler 10 Informationstaste Sparmonitor Bei Lieferung ist die Hintergrundbeleuchtung so eingestellt, dass sich die Beleuchtung automatisch einschaltet, sobald Sie den Ein- stellknopf oder eine Taste betätigen oder das Gerät heizt. Nach 30Sekunden ohne Betätigung oder ohne Heizbetrieb schaltet sich die Hintergrundbeleuchtung aus. Sie können auch auf Dauerbe- leuchtung stellen. Symbole

1 Wellness-Duschen 2 Wassermengenautomatik 3 ECO 4 Kindersicherung 5 Anzeige zusätzlicher Wert 6 Uhrzeit

1 Temperatureinstellung 20 - 60°C in 0,5°C - Schritten, OFF = Heizsystem ausgeschaltet 2 Gespeicherte Temperatur aufrufen 3 Sparmonitor aufrufen Die Speichertaste M können Sie mit einer Wunschtemperatur be- legen. Wählen Sie eine Wunschtemperatur. Drücken Sie 2 Sekunden die M-Taste. Zur Bestätigung blinkt die Temperaturanzeige 1x.

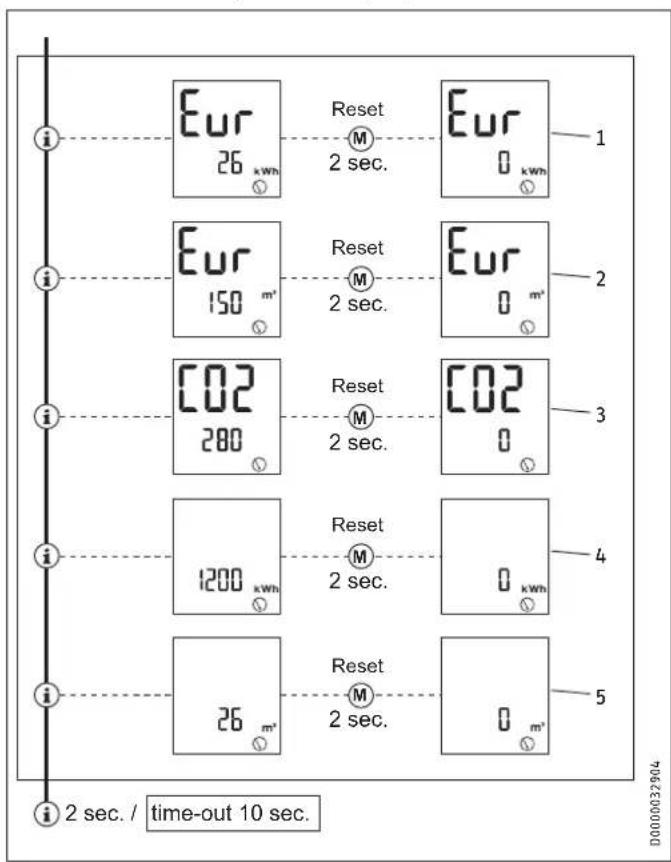

4.3 Sparmonitor aufrufen

Menüstruktur am Beispiel in Euro (Eur) 2 sec. Reset

2 sec. / time-out 10 sec. D0000032904 1 Energieeinsparung Die Energieeinsparung in Euro (Eur) wird Ihnen im Vergleich zu hydraulischen Durchlauferhitzern berechnet und angezeigt. 2 Wassereinsparung Die Wassereinsparung in Euro (Eur) wird Ihnen im Vergleich zu hydraulischen Durchlauferhitzern berechnet und angezeigt. 3 CO2-Emission Die CO2-Einsparung in kg wird Ihnen im Vergleich zu hydrauli- schen Durchlauferhitzern berechnet und angezeigt. 4 Energiemenge Die verbrauchte Energiemenge in kWh wird Ihnen angezeigt. 5 Wasserverbrauch Die verbrauchte Wassermenge in m³ wird Ihnen angezeigt.BEDIENUNG Einstellungen und Anzeigen 6 |DHE SLi www.stiebel-eltron.com

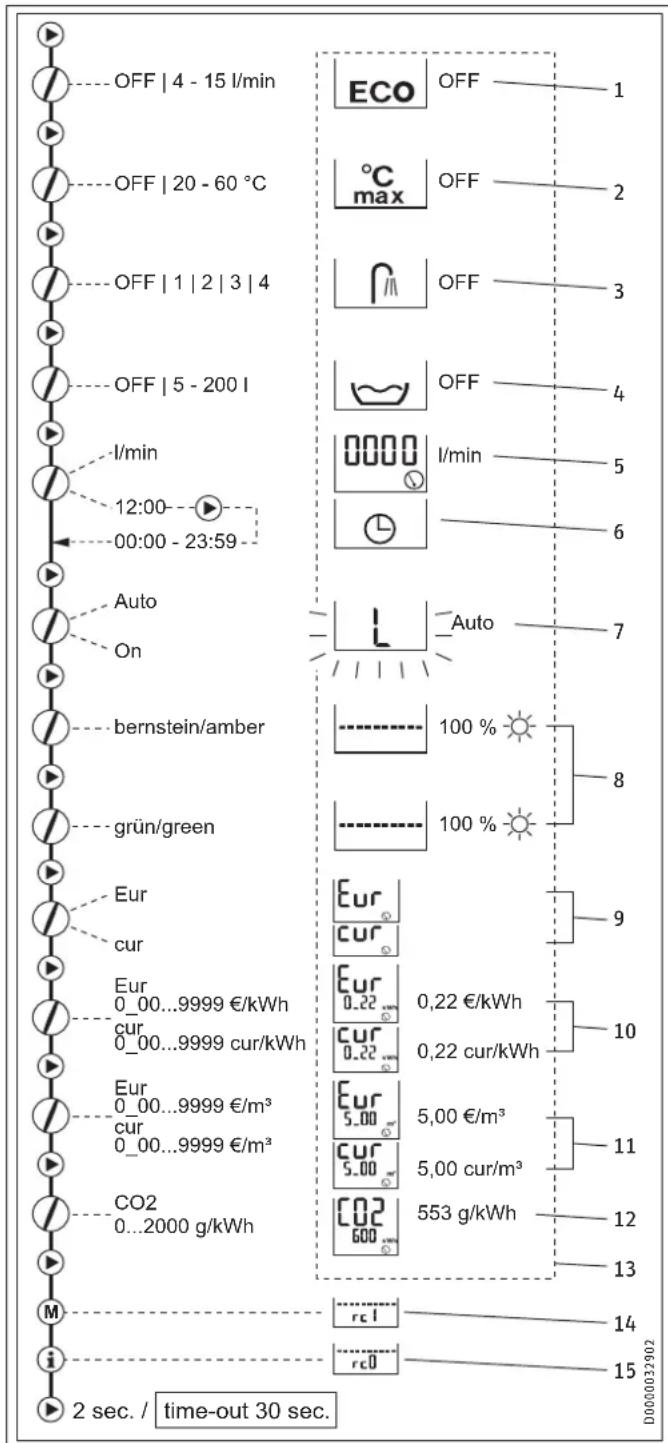

4.4 Einstellungen am Gerät

time-out 30 sec. CO2 0...2000 g/kWh 0,22 cur/kWh5,00 cur/m³553 g/kWh0,22 €/kWh5,00 €/m³ D0000032902 1 ECO Wasser- und Energiesparfunktion Mit der ECO-Funktion können Sie die Durchflussmenge auf einen Maximalwert begrenzen. ECO ein = Symbol im Bedienfeld ECO aus = kein Symbol im Bedienfeld 2 Kindersicherung Mit der Kindersicherung können Sie als Benutzer die einstellba- re Temperatur am Gerät auf einen Maximalwert begrenzen. Der Fachhandwerker kann im Kundendienstmodus zusätzlich eine Verbrühschutztemperatur einstellen (siehe Kapitel „Kunden- dienstmodus“). Diese Temperatur gilt dann als Obergrenze des Einstellbereichs für die Kindersicherung. 3 Wellness-Duschen Im Wellness-Dusch-Programm können Sie 4 verschiedene Pro- gramme für Wechselduschen wählen. WW = Warmwasser, KW = Kaltwasser A Erkältungsvorbeugung Zur Abhärtung empfehlen wir beim Ab- schluss eine Kaltdusche; somit wird im Kör- per eine reflexartige Erwärmung eingeleitet. 3 min

B Wintererfrischnung Als erfrischender Abschluss einer Win- terdusche mit Wiedererwärmung. - 10°C

3 min 10 sec 10 sec 10 sec 10 sec C Sommerfitnessprogramm Die schnelle Wechseldusche zur Steigerung der Fitness mit abschließender Wiedererwärmung.

3 min 10 sec 10 sec 10 sec 10 sec D Durchblutungsprogramm Zur Förderung der Durchblutung werden Arme und Beine kalt abgeduscht. Dabei soll das Duschen von Händen und Füßen zum Körper hin erfolgen. Diesen Vorgang kön- nen Sie anschließend mit warmem Wasser wiederholen.

3 min 20 sec 20 sec 30 sec 30 sec 4 Wassermengenautomatik Mit der Wassermengenautomatik können Sie die Wassermenge mit hohem Durchfluss begrenzen. Wird die vorgewählte Was- sermenge erreicht, reduziert die Automatik den Durchfluss. Die Wunschtemperatur bleibt konstant. Die Wassermengenautomatik müssen Sie vor jeder Wannenfüllung aktivieren. Beispiel Wan- nenfüllung 80 Liter: Nach Erreichen der 80 Liter Wannenfüllung reduziert die Automatik die Durchflussmenge auf 4 l/min. 5 Durchflussmenge Wahlweise können Sie sich die Durchflussmenge oder die Uhrzeit anzeigen lassen.BEDIENUNG Reinigung, Pege und Wartung DEUTSCH WWW.stiebel-eltron.com DHE SLi | 7 6 Uhrzeit einstellen Wahlweise können Sie sich die Uhrzeit oder die Durchflussmen- ge anzeigen lassen. Sie können die Uhrzeit von 00:00 bis 23:59 einstellen. Nach einer Spannungsunterbrechung müssen Sie die Uhrzeit erneut eingeben. 7 Hintergrundbeleuchtung einstellen Die Hintergrundbeleuchtung des Displays können Sie einstellen. Bei der Auswahl „Auto“ blinkt die Beleuchtung während der Ein- stellung. - Die Hintergrundbeleuchtung ist beim Heizbetrieb und bei jeder Bedienung eingeschaltet. - Nach 30 Sekunden ohne Betätigung wird die Hintergrundbe- leuchtung ausgeschaltet. - Bei der Auswahl „On“ leuchtet die Hintergrundbeleuchtung dauerhaft. 8 Farbintensität grün/bernstein einstellen Die Helligkeit für beide Farben der Hintergrundbeleuchtung kön- nen Sie individuell anpassen. 9 Währung auswählen Wählen Sie hier die Währung, in der Energie- und Wasserein- sparung angezeigt werden soll: Eur = € cur = currency (beliebige andere Währung) 10 Strompreis einstellen Für die Berechnung der Energieeinsparung können Sie hier den individuellen Strompreis in Eur/kWh oder cur/kWh eingeben. 11 Wasserpreis einstellen Für die Berechnung der Wassereinsparung können Sie hier den individuellen Wasserpreis in €/m³ oder cur/m³ eingeben. 12 CO2-Emissionwert einstellen Werkseinstellung für die Berechnung der CO2-Emission: 553 g CO2⁄kWh (Quelle: „Reduzierung von Energieverbrauch und CO2-Emissionen durch dezentrale elektrische Warmwasserversor- gung“, 2011). Bei Bedarf können Sie einen individuellen CO2-Emis- sionswert einstellen. 13 Rücksetzung zur Werkseinstellung Drücken Sie 2 Sekunden gleichzeitig die Tasten M und i. Die Werkseinstellungen sind dem gestrichelten Rahmen in der Abbildung zu entnehmen. 14 Menüpunkt Menüpunkt ist bei dieser Ausführung nicht relevant. Es können keine Einstellungen vorgenommen werden. 15 Menüpunkt Menüpunkt ist bei dieser Ausführung nicht relevant. Es können keine Einstellungen vorgenommen werden.

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reini- gungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch. Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkal- kungsmitteln entfernen.

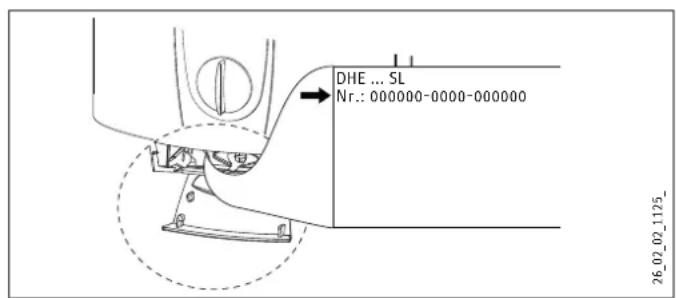

Störung Ursache Behebung Das Gerät schaltet trotz voll geöffnetem Warm- wasserventil nicht ein. Es liegt keine Netzspan- nung an. Überprüfen Sie die Si- cherungen in der Haus- installation.

Der Strahlregler in der Armatur oder der Dusch- kopf ist verkalkt oder verschmutzt. Reinigen und/ oder ent- kalken Sie den Strahlreg- ler oder den Duschkopf.

Die Wasserversorgung ist unterbrochen.

Entlüften Sie das Gerät und die Kaltwasser-Zu- laufleitung (siehe Kapitel „Inbetriebnahme/ Wie- derinbetriebnahme“). Es fließt kurzzeitig kaltes Wasser, während war- mes Wasser entnommen wird. Die Lufterkennung er- kennt Luft im Wasser und schaltet die Heizleistung kurzzeitig ab. Das Gerät geht nach 1Minute selbstständig wieder in Betrieb. Temperaturen >43°C lassen sich nicht ein- stellen. Der dynamische Ver- brühschutz ist aktiviert.

Der dynamische Ver- brühschutz wird 2Minu- ten nach dem Ende der Entnahme automatisch aufgehoben. Können Sie die Ursache nicht beheben, rufen Sie den Fachhand- werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000): Nr.: 000000-0000-000000 DHE ... SL 26020211258 |DHE SLi www.stiebel-eltron.com INSTALLATION Sicherheit INSTALLATION

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-heit nur, wenn das für das Gerät bestimmte Original-Zubehör und die Original-Ersatzteile verwendet werden.

SachschadenBeachten Sie die maximale Zulauftemperatur. Bei höhe-ren Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostatarmatur (siehe Kapitel „Gerätebeschreibung/ Zubehör“) können Sie die maximale Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

HinweisBeachten Sie alle nationalen und regionalen Vorschrif-ten und Bestimmungen, in Deutschland zum Beispiel die DIN1988 / DINEN806. - Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sach-gemäß montierter Kabeltülle gewährleistet. - Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angege-ben. Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigen (siehe Kapitel „Technischen Daten/ Einsatzbereiche“). Den spezifischen elektrischen Widerstand oder die elek-trische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

Mit dem Gerät werden geliefert: - Aufhängeleiste - Montageschablone - 2 Doppelnippel - Kreuzstück - T-Stück - Flachdichtungen - Sieb - Kunststoffformscheibe - Kunststoff-Verbindungsstücke/ Montagehilfe - Kappen- und Rückwandführungsstücke

Fernbedienungen - FFB 1 SL - Funkfernbedienung Bedienung von zwei Orten - FFB 2 SL - Funkfernbedienung Funk-Fernbedienteil als Erweiterung der FFB 1 SL - FB 1 SL - Kabel-Fernbedienung Bedienung nur mit dem Fernbedienteil, geeignet für eine VorwandinstallationArmaturen - MEKD - Küchen-Druckarmatur - MEBD - Badewannen-DruckarmaturWasserstopfen G½ADie Wasserstopfen sind notwendig, wenn Sie andere als im Zube-hör empfohlene Aufputz-Druckarmaturen einsetzen.Montageset Aufputzinstallation - Lötverschraubung - Kupferrohr für Lötanschluss Ø 12 mm - Pressfitting - Kupferrohr - Pressfitting - Kunststoffrohr (geeignet für Viega: Sanfix-Plus oder Sanfix-Fosta)Universal-MontagerahmenMontagerahmen mit elektrischen Anschlüssen.Rohrbausatz-UntertischgeräteDer Bausatz für Untertischmontage ist notwendig, wenn Sie die Wasseranschlüsse (G⅜A) oberhalb des Gerätes benötigen.Rohrbausatz-VersatzmontageDer Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseran-schluss um 90mm nach unten benötigen.Rohrbausatz-Gas-Wasserheizer-AustauschDer Rohrbausatz ist notwendig, wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthält.Rohrbausatz DHB-Wassersteckkupplungen2 Wassersteckkupplungen mit deren Sie das Gerät an die vorhan-denen Wasser-Steckanschlüsse eines DHB anschließen können.Lastabwurfrelais (LR 1-A)Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-zeitigem Betrieb von z.B. Elektro-Speicherheizgeräten.ZTA 3/4 - Zentral-ThermostatarmaturThermostatarmatur für zentrale Vormischung, zum Beispiel eines Durchlauferhitzers mit einer Solaranlage.DEUTSCH WWW.stiebel-eltron.com DHE SLi | 9 INSTALLATION Vorbereitungen

Spülen Sie die Wasserleitung gut durch. Armaturen Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerä- tebeschreibung/ Zubehör“). Offene Armaturen sind nicht zulässig. Ein Sicherheitsventil ist nicht erforderlich. Hinweis Das Kreuzstück darf nicht zum Drosseln des Volumen- stromes verwendet werden. Es dient zur Absperrung des Gerätes. Zugelassene Werkstoffe der Wasserleitungen - Kaltwasser-Zulaufleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr - Warmwasser-Auslaufleitung: Edelstahlrohr, Kupferrohr oder Kunststoffrohr

Sachschaden Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Technische Daten/ Da- tentabelle“). Volumenstrom Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Technische Daten/ Datentabelle“, Ein) zum Einschalten des Gerätes erreicht wird. Erhöhen Sie den Wasserleitungsdruck, falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht er- reicht wird. Flexible Wasseranschlussleitungen Verhindern Sie bei der Installation mit flexiblen Wasseran- schlussleitungen ein Verdrehen der Rohrbögen. Die Rohrbö- gen sind mit einer Bajonett-Verbindung im Gerät montiert. Befestigen Sie die Rückwand unten mit einer zusätzlichen Schraube.

Sachschaden Die Installation des Gerätes darf nur im frostfreien Raum erfolgen. Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle. Das Gerät ist für Untertisch- und Übertischmontage geeignet. Hinweis Das Gerät muss an einer ausreichend tragfähigen Wand montiert werden. Untertischmontage D0000034274

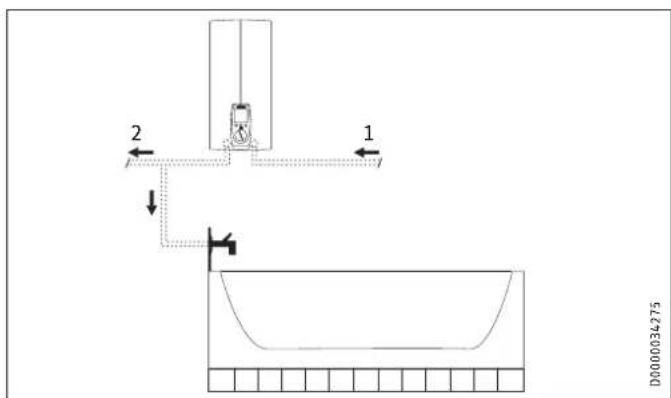

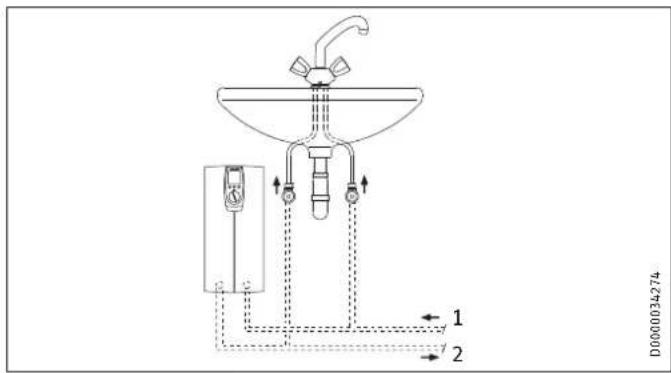

1 Kaltwasser Zulauf 2 Warmwasser Auslauf Übertischmontage D0000034275

1 Kaltwasser Zulauf 2 Warmwasser Auslauf

9.2 Werkseinstellungen

Die Geräte sind im Lieferzustand vorbereitet: - Elektroanschluss „unten“, Unterputz-Installation - Wasseranschluss Unterputz-Installation - Bei dem Gerät mit der umschaltbaren Anschlussleistung ist die mittlere Anschlussleistung voreingestellt.10 |DHE SLi www.stiebel-eltron.com INSTALLATION Montage

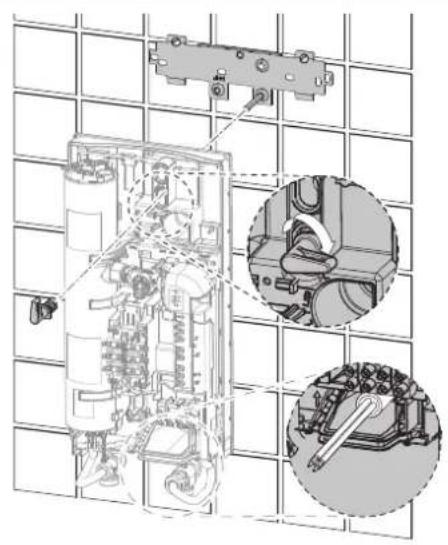

In diesem Kapitel wird die Montage entsprechend der Werksein- stellungen beschrieben. Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alterna- tiven“. Öffnen Sie das Gerät. Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwandunterteil nach vorne abziehen. Zeichnen Sie die Bohrlöcher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich das Befestigungsloch im unteren Teil der Schablone anzeichnen. Bohren Sie die Löcher und befestigen Sie die Aufhängeleiste mit 2Schrauben und 2Dübeln (Schrauben und Dübel gehö- ren nicht zum Lieferumfang). Hinweis Bei einer Montage mit flexiblen Wasseranschlüssen müssen Sie die Rückwand zusätzlich mit einer Schraube befestigen. Montieren Sie die Aufhängeleiste.

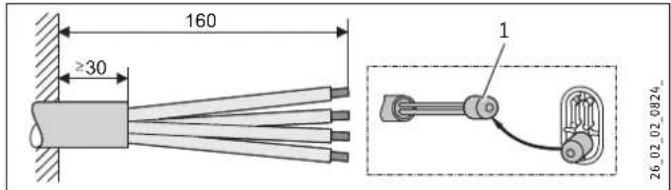

1 Montagehilfe Richten Sie das Netzanschlusskabel her. Wasseranschluss herstellen

Sachschaden Führen Sie alle Wasseranschluss- und Installationsarbei- ten nach Vorschrift aus.

D0000053319 Dichten und schrauben Sie die Doppelnippel ein.

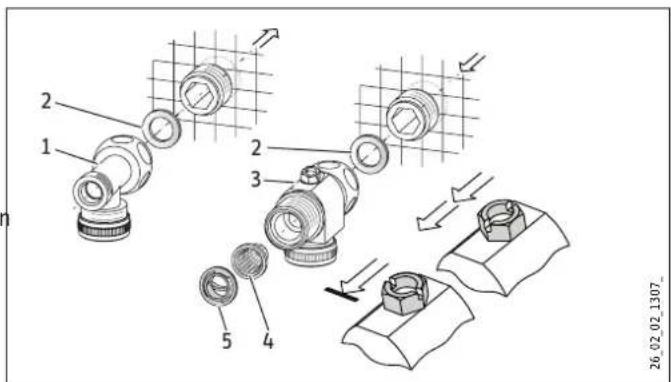

1 Warmwasser mit T-Stück 2 Dichtung 3 Kaltwasser mit Kreuzstück 4 Sieb 5 Formscheibe Montieren Sie die Wasseranschlüsse.

Sachschaden Für die Funktion des Gerätes muss das Sieb eingebaut sein. Prüfen Sie beim Geräteaustausch das Vorhandensein des Siebes.DEUTSCH WWW.stiebel-eltron.com DHE SLi | 11 INSTALLATION Montage Gerät montieren

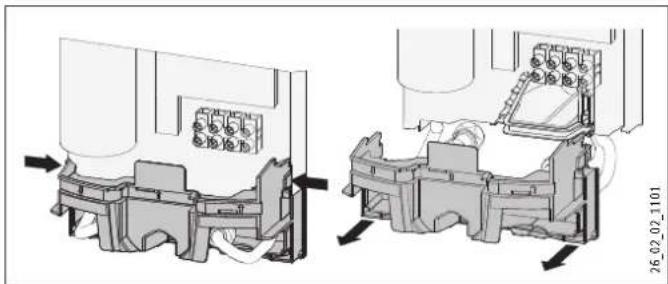

Zur leichteren Montage drücken Sie die Kabeltülle des obe- ren Elektroanschlusses von hinten in die Rückwand hinein. Entfernen Sie die Transportschutzstopfen aus den Wasseranschlüssen. Nehmen Sie den Befestigungsknebel aus dem oberen Teil der Rückwand heraus. Führen Sie das Elektroanschlusskabel von hinten durch die Kabeltülle, bis dieses am Kabelmantel anliegt. Richten Sie das Elektroanschlusskabel aus. Bei einem Querschnitt >6mm² vergrößern Sie das Loch in der Kabeltülle. Drücken Sie das Gerät über den Gewindebolzen der Aufhän- geleiste, sodass die Weichdichtung durchstoßen wird. Ver- wenden Sie gegebenenfalls einen Schraubendreher. Stecken Sie den Befestigungsknebel auf den Gewindebolzen der Aufhängeleiste. Drücken Sie die Rückwand fest an und verriegeln Sie den Be- festigungsknebel durch eine Rechtsdrehung um 90°.

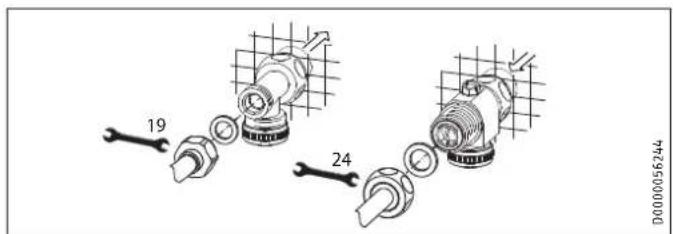

D0000056244 Schrauben Sie die Rohre mit den Flachdichtungen auf die Doppelnippel. Elektroanschluss herstellen WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installati- onsarbeiten nach Vorschrift aus. WARNUNG Stromschlag Der Anschluss an das Stromnetz ist nur als fester An- schluss in Verbindung mit der herausnehmbaren Kabel- tülle erlaubt. Das Gerät muss über eine Trenn strecke von mindestens 3mm allpolig vom Netzanschluss getrennt werden können. WARNUNG Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

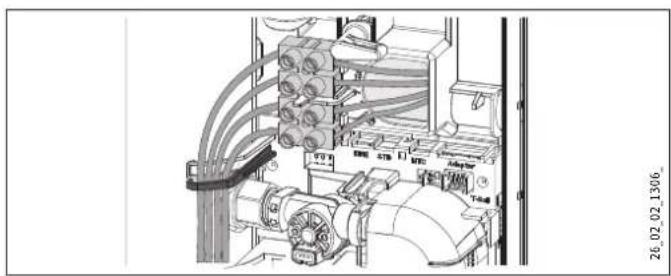

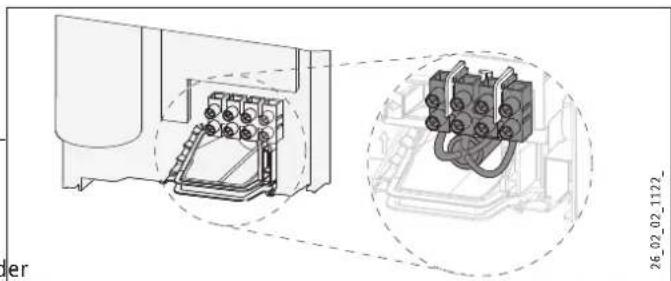

Schließen Sie das Elektroanschlusskabel an die Netzan- schlussklemme an (siehe Kapitel „Technische Daten/ Elek- troschaltplan“). Die angegebene Spannung muss mit der Netzspannung übereinstimmen. Wählbare Anschlussleistung Die Anschlussleistung ist je nach Gerätetyp 3-stufig wählbar. Die mittlere Leistung ist voreingestellt. Wählen Sie eine andere Leis- tung, müssen Sie folgende Schritte vornehmen.

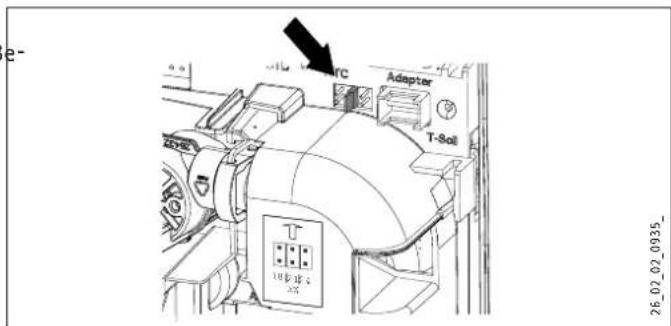

Wählen Sie die gewünschte Anschlussleistung, siehe Kapitel „Technische Daten/ Datentabelle“. Stecken Sie den Kodierstecker entsprechend der gewählten Anschlussleistung auf. Ändern Sie das Typenschild. Kreuzen Sie die gewähl- te Anschlussleistung an. Verwenden Sie dafür einen Kugelschreiber.12 |DHE SLi www.stiebel-eltron.com INSTALLATION Montage

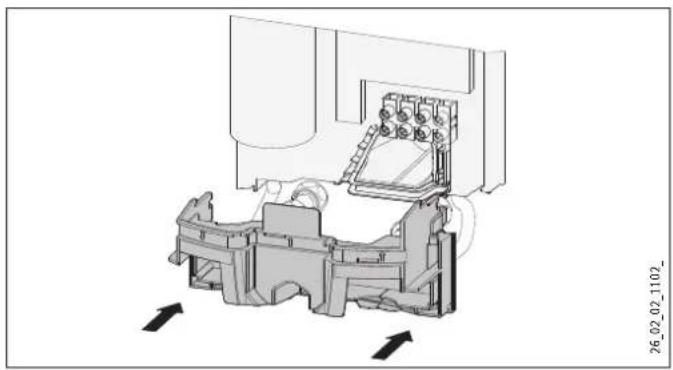

10.1 Montage abschließen

Montieren Sie das Rückwandunterteil. Achten Sie darauf, dass das Rückwandunterteil einrastet. Richten Sie das montierte Gerät aus, indem Sie den Befesti- gungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Liegt die Geräterückwand nicht an, können Sie das Gerät unten mit einer zusätzlichen Schraube befestigen.

10.2 Montage-Alternativen

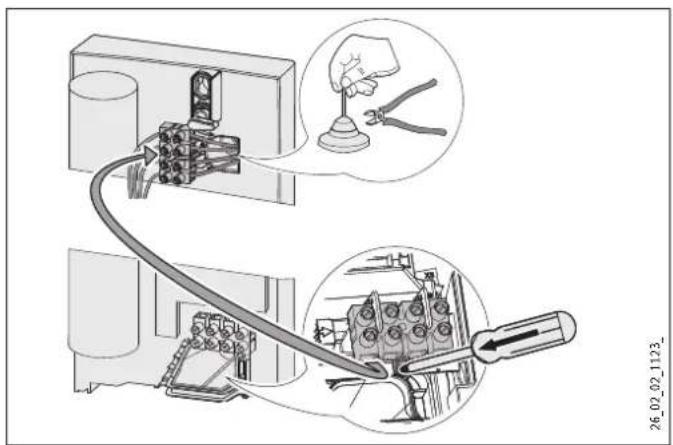

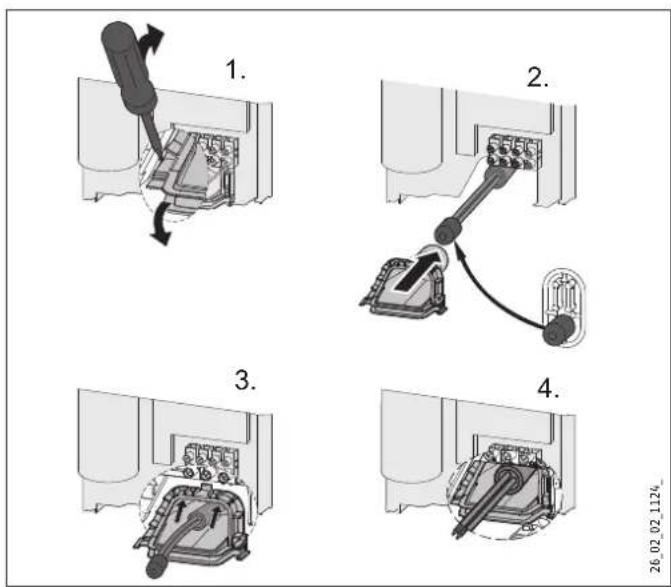

- Elektroanschluss Unterputz oben - Elektroanschluss Aufputz - Große Leiterquerschnitte beim Elektroanschluss unten - Anschluss eines Lastabwurfrelais - Wasserinstallation Aufputz - Wasserinstallation Aufputz mit Lötanschluss/ Pressfitting - Wasserinstallation Aufputz, Montage der Gerätekappe - Montage Rückwandunterteil bei Aufputz-Schraubanschluss - Verwendung der vorhandenen Aufhängeleiste bei Geräteaustausch - Installation bei Fliesenversatz - Gedrehte Gerätekappe - Betrieb mit vorgewärmtem Wasser Elektroanschluss Unterputz oben Schneiden Sie die Kabeltülle für das Elektroanschlusskabel auf. Drücken Sie den Rasthaken zur Befestigung der Netzan- schlussklemme herunter und ziehen Sie diese heraus. Versetzen Sie die Netzanschlussklemme im Gerät von unten nach oben und befestigen Sie die Netzanschlussklemme, indem Sie sie unter den Rasthaken schieben. Verlegen Sie die Schaltlitzen unter der Litzenführung. Elektroanschlusskabel Aufputz Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand und Gerätekappe sauber heraus, Positionen siehe Kapitel „Technische Daten/ Maße und Anschlüsse“. Be- nutzen Sie gegebenenfalls eine Feile. Führen Sie das Elektroanschlusskabel durch die Kabeltülle und schließen dieses an die Netzanschlussklemme an. Hinweis Bei dieser Anschlussart ändert sich die Schutzart des Gerätes. Ändern Sie das Typenschild. Streichen Sie die Anga- be IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber. Große Leiterquerschnitte beim Elektroanschluss unten Bei Verwendung von großen Leiterquerschnitten können Sie die Kabeltülle nach der Montage des Gerätes montieren.

Vor der Montage des Gerätes drücken Sie die Kabeltülle mit Hilfe eines Schraubendrehers heraus. Schieben Sie die Kabeltülle über das Elektroanschlusskabel. Verwenden Sie hierfür die Montagehilfe. Bei einem Quer- schnitt >6mm² vergrößern Sie das Loch in der Kabeltülle. Schieben Sie die Kabeltülle in die Rückwand.DEUTSCH WWW.stiebel-eltron.com DHE SLi | 13 INSTALLATION Montage Anschluss eines Lastabwurfrelais Setzen Sie das Lastabwurfrelais in Kombination mit anderen Elek- trogeräten, z. B. Elektrospeicherheizgeräten, in der Elektrovertei- lung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhit- zers. Das Lastabwurfrelais erhalten Sie als Zubehör.

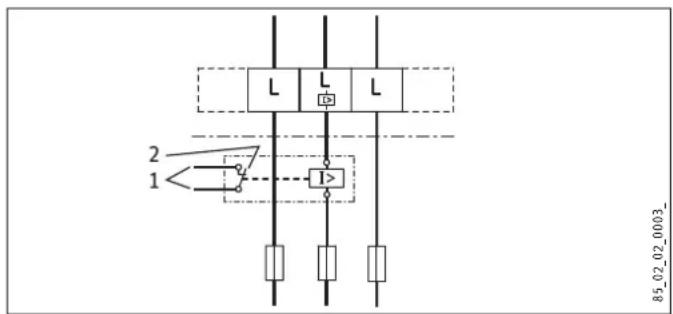

Sachschaden Schließen Sie die Phase, die das Lastabwurfrelais schal- tet, an die gekennzeichnete Klemme der Netzanschluss- klemme im Gerät an (siehe Kapitel „Technische Daten/ Elektroschaltplan“). Wasserinstallation Aufputz Geeignete Druckarmaturen erhalten Sie als Zubehör. D0000033104

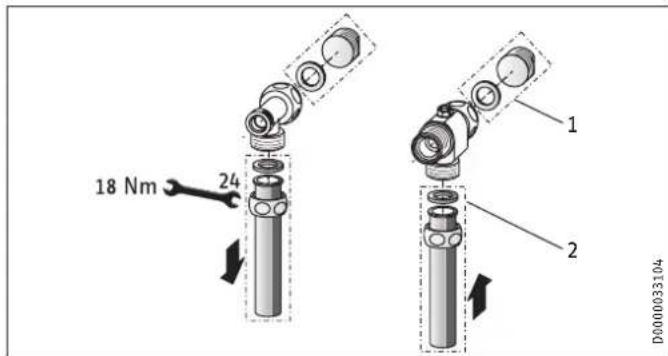

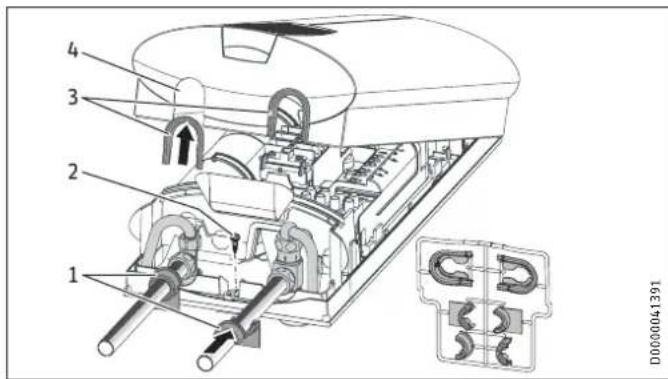

1 Wasserstopfen 2 Aufputz-Druckarmatur Montieren Sie die Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschließen. Bei den Druckarmatu- ren aus dem Zubehör befinden sich die Wasserstopfen und Dichtungen im Lieferumfang. Montieren Sie die Armatur. Legen Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und schieben Sie das Rückwandunterteil in die Rückwand ein. Verschrauben Sie die Anschlussrohre mit dem Gerät. Wasserinstallation Aufputz mit Lötanschluss/ Pressfitting Mit dem Zubehör Lötanschluss oder Pressfitting können Sie sowohl Kupferrohrleitungen als auch Kunststoffrohrleitungen verbinden. Der Lötanschluss mit Schraubanschluss ist für 12 mm Kupferrohr- leitungen geeignet. Schieben Sie die Überwurfmuttern über die Anschlussrohre. Verlöten Sie die Einlegeteile mit den Kupferleitungen. Schieben Sie das Rückwandunterteil unter die Anschlussroh- re der Armatur und rasten Sie das Rückwandunterteil ein. Verschrauben Sie die Anschlussrohre mit dem Gerät. Hinweis Beachten Sie die Hinweise des Armaturenherstellers. Wasserinstallation Aufputz, Montage der Gerätekappe D0000041391

1 Rückwandführungsstücke 2 Schraube 3 Kappenführungsstücke 4 Durchführungsöffnung Brechen Sie die Durchführungsöffnungen in der Gerätekappe sauber aus. Benutzen Sie gegebenenfalls eine Feile. Hinweis Mit den Lippen der Kappenführungsstücke lässt sich ein leichter Versatz der Armaturenanschlussrohre abdichten. Beim Versatz der Armaturenanschlussrohre montie- ren Sie keine Rückwandführungsstücke. Bei der Montage der Armaturenanschlussrohre ohne Versatz brechen Sie die Lippen der Kappenführungsstücke heraus. Rasten Sie die Kappenführungsstücke in die Durchführungs- öffnungen ein. Setzen Sie die Rückwandführungsstücke auf die Rohre und schieben Sie sie zusammen. Anschließend schieben Sie die Führungsstücke bis zum Anschlag an die Rückwand. Befestigen Sie die Rückwand unten mit einer Schraube. Montage Rückwandunterteil bei Aufputz-Schraubanschluss Sie können das Rückwandunterteil nach der Armaturenmontage montieren.

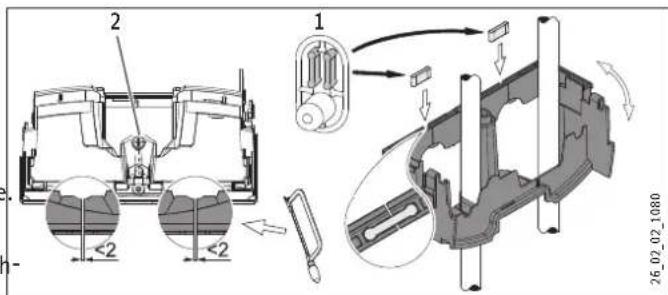

1 Schraube 2 Verbindungsstücke aus dem Beipack Sägen Sie das Rückwandunterteil an den Markierungen auf. Montieren Sie das Rückwandunterteil, indem Sie es seitlich aufbiegen und über die Aufputzrohre führen. Stecken Sie die Verbindungsstücke von hinten in das Rück- wandunterteil ein. Rasten Sie das Rückwandunterteil in die Rückwand ein. Befestigen Sie das Rückwandunterteil mit einer Schraube.14 |DHE SLi www.stiebel-eltron.com INSTALLATION Montage Aufhängeleiste bei Geräteaustausch Eine vorhandene Aufhängeleiste von StiebelEltron kann bei Gerä- teaustausch evtl. verwendet werden (Ausnahme Durchlauferhitzer DHF). Durchstoßen Sie die Rückwand des Gerätes für den Gewinde- bolzen auf der bereits montierten Aufhängeleiste. DHF-Austausch

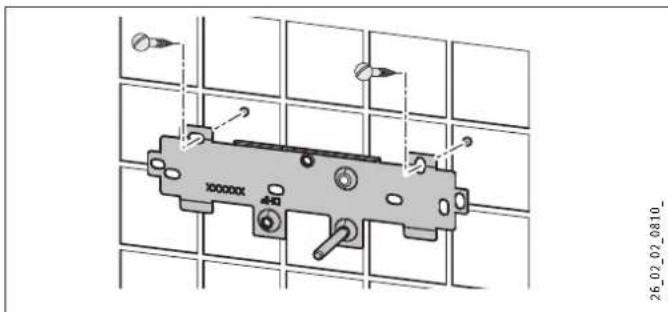

Versetzen Sie den Gewindebolzen auf der Aufhängeleiste (der Gewindebolzen hat ein selbstfurchendes Gewinde). Drehen Sie die Aufhängeleiste um 180° und montieren Sie sie an die Wand (der Schriftzug DHF erscheint dann in Leserichtung). Installation bei Fliesenversatz

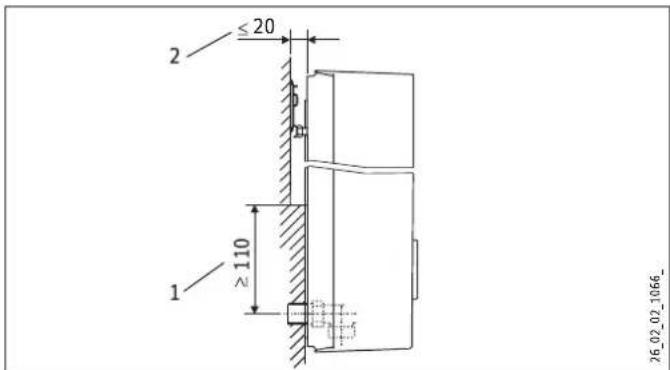

1 Mindestauflage des Gerätes 2 Maximaler Fliesenversatz Justieren Sie den Wandabstand und verriegeln Sie die Rück- wand mit dem Befestigungsknebel durch eine Rechtsdrehung um 90°. Gedrehte Gerätekappe Die Gerätekappe kann bei einer Untertischmontage gedreht wer- den. electr onic comfor t electronic comfo r

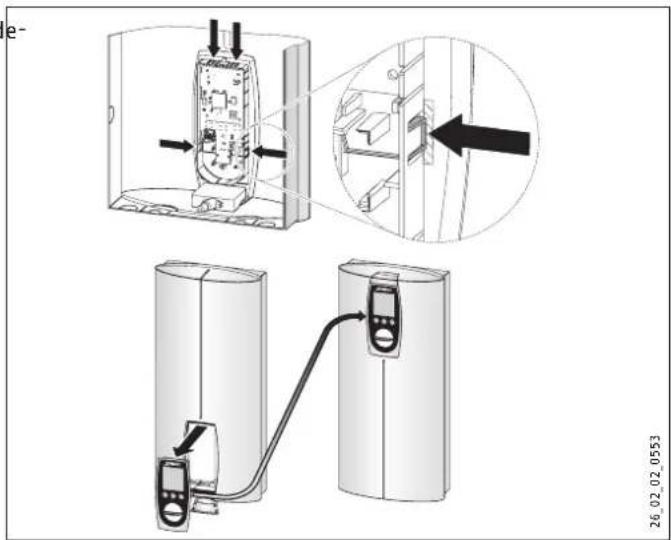

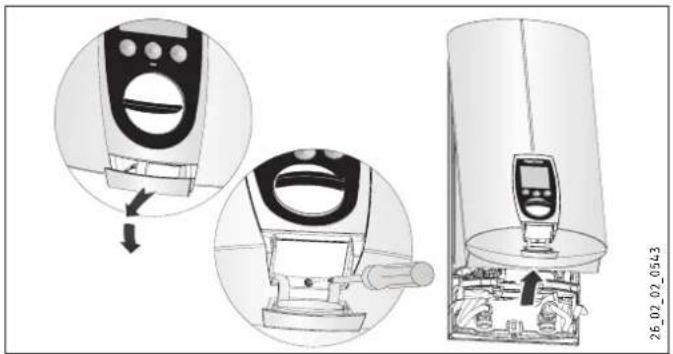

Demontieren Sie das Bedienteil aus der Gerätekappe, indem Sie die Rasthaken drücken und das Bedienteil herausnehmen. Drehen Sie die Gerätekappe (nicht das Gerät) und montieren Sie das Bedienteil wieder, bis alle Rasthaken einrasten. Beim Einrasten der Rasthaken müssen Sie an der Innenseite der Gerätekappe gegendrücken (schraffierter Bereich). Stecken Sie das Sollwertgeberkabel auf die Elektronik (siehe Kapitel „Inbetriebnahme/ Erstinbetriebnahme“). Hängen Sie die Gerätekappe unten ein und schwenken Sie sie oben auf die Rückwand. Schieben Sie für einen richtigen Sitz der umlaufenden Rück- wanddichtung die Kappe etwas vor und zurück. Verschrauben Sie die Gerätekappe. Betrieb mit vorgewärmtem Wasser Mit dem Einbau einer Zentral-Thermostatarmatur wird die maxi- male Zulauftemperatur begrenzt (siehe Kapitel „Gerätebeschrei- bung/ Zubehör“).DEUTSCH WWW.stiebel-eltron.com DHE SLi | 15 INSTALLATION Inbetriebnahme

WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhandwer- ker unter der Beachtung der Sicherheitsvorschriften er- folgen.

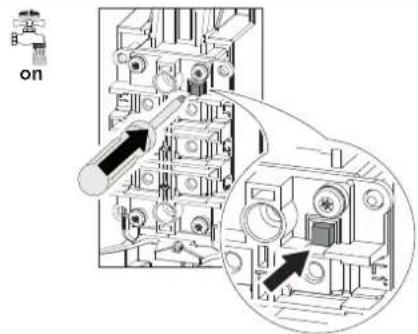

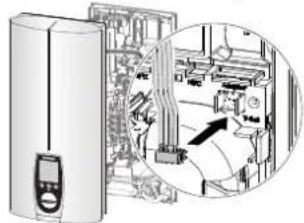

11.1 Erstinbetriebnahme

Öffnen Sie das Kreuzstück.

Öffnen und schließen Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind. Führen Sie eine Dichtheitskontrolle durch. Aktivieren Sie den Sicherheitsschalter (AE 3) indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktivier- tem Sicherheitsschalter ausgeliefert). Stecken Sie den Stecker vom Sollwertgeberkabel auf die Elektronik. Montieren Sie die Kappe und befestigen Sie diese mit der Schraube. Schalten Sie die Netzspannung ein. Prüfen Sie die Arbeitsweise des Gerätes. Ziehen Sie die Schutzfolie von der Bedienblende ab. Übergabe des Gerätes Erklären Sie dem Benutzer die Funktion des Gerätes und ma- chen Sie ihn mit dem Gebrauch des Gerätes vertraut. Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr. Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Sachschaden Nach Unterbrechung der Wasserversorgung muss das Gerät mit folgenden Schritten wieder in Betrieb genom- men werden, damit das Blankdraht-Heizsystem nicht zerstört wird. Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten. Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulauflei- tung luftfrei sind. Schalten Sie die Netzspannung wieder ein.

12. Kundendienstmodus

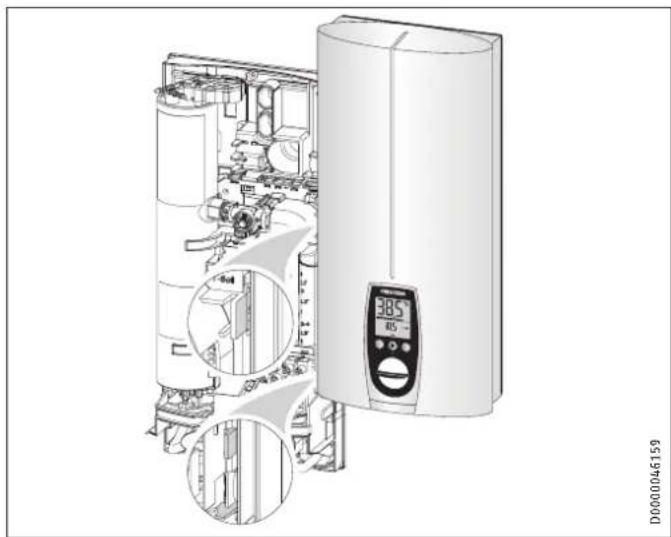

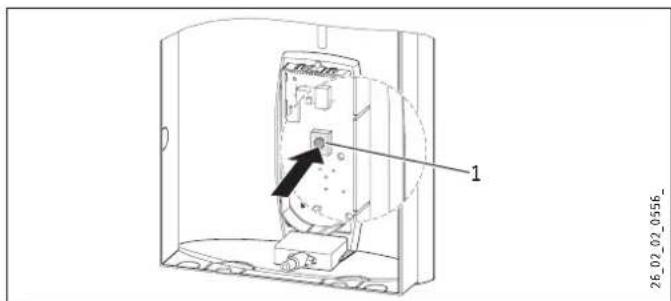

D0000046159 Öffnen Sie die Gerätekappe und hängen diese seitlich an die Rückwand.

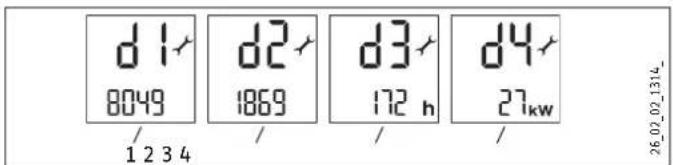

1 Servicetaste zum Aktiveren und Deaktivieren des Kundendienstmodus Symbolerklärung1 x drücken START1 x drücken ENDEEinstellungen/ Abfrage wechseln16 |DHE SLi www.stiebel-eltron.com INSTALLATION Außerbetriebnahme Im Kundendienstmodus ist ein Abruf und/ oder Änderung der Sollwerttemperatur mit der Taste M (60°C) möglich. Error-Menü abfragen Das Error-Menü erscheint nur, wenn Fehler im Gerät vorhanden sind. D0000046156

1 Symbol elektronische Baugruppe Tauschen Sie die elektronische Baugruppe. 2 Symbol Sicherheitskreis Überprüfen Sie die Verbindung vom AE3, tauschen Sie ggf. den AE3. 3 Symbol Auslauffühler Überprüfen Sie die Verbindung vom Auslauffühler, tauschen Sie ggf. den Auslauffühler. 4 Symbol Motorventil Überprüfen Sie die Verbindung vom Motorventil, tauschen Sie ggf. das Motorventil. Control-Menü abfragen

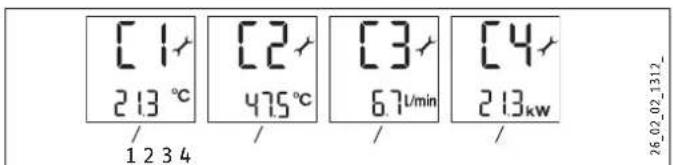

1 Symbol Zulauftemperatur, zeigt die aktuelle Zulauftemperatur (Anzeige 1.0°C bei feh- lerhaftem Sensor). 2 Symbol Auslauftemperatur, zeigt die aktuelle Auslauftemperatur (Anzeige 65.0°C bei fehlerhaftem Sensor). 3 Symbol Volumenstrom, zeigt den aktuellen Volumenstrom. 4 Symbol Leistungsaufnahme, zeigt die aktuelle Leistungsaufnahme. Gerätedaten-Menü abfragen

1 Symbol Kundendienstcode, Information für den Kundendienst. 2 Symbol Betriebsdauer am Netzanschluss, akkumulierte Betriebsdauer in Tagen. 3 Symbol Heizstunden, akkumulierte Heizdauer in Stunden. 4 Symbol Maximalleistung Der angezeigte Wert kann bei Netzspannungen ungleich 400V um einige kW von der Nennleistung abweichen. Verbrühschutz einstellen Verwenden Sie diesen Verbrühschutz z. B. in Kindergärten, Kran- kenhäusern usw. Die hier eingestellte Temperatur ist gleichzeitig die Obergrenze für die Temperatureinstellung der Kindersicherung (siehe Kapitel „Einstellungen am Gerät“).

Einstellbereich: 21 - 60°C Einstellungsempfehlung 43°C Hinweis Der eingestellte Verbrühschutz kann nur durch einen Fachhandwerker verändert werden. Es erfolgt keine Än- derung mit gleichzeitigem Drücken der M + i-Taste.

13. Außerbetriebnahme

Trennen Sie das Gerät allpolig vom Netzanschluss. Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

14. Störungsbehebung

WARNUNG Stromschlag Zur Kontrolle des Gerätes muss die Netzspannung am Gerät anliegen. Steckverbindungen auf der Elektronik

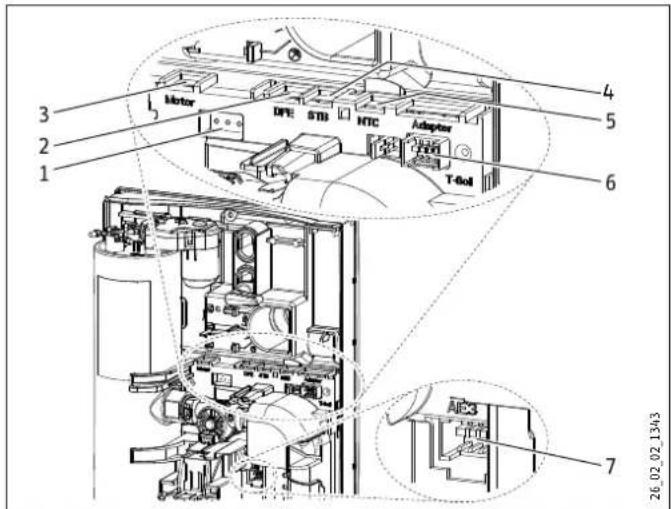

1 Diagnoseampel (3 LEDs) 2 Volumenstrom-Sensor DFE 3 Motorventil 4 Sicherheitstemperaturbegrenzer STB 5 Auslauffühler NTC 6 Sollwertgeber T-Soll 7 Sicherheitsschalter AE 3; Steckverbindung ist durch Rastnase gesichert.DEUTSCH WWW.stiebel-eltron.com DHE SLi | 17 INSTALLATION Störungsbehebung Anzeigemöglichkeiten der Diagnoseampel (LED) rot leuchtet bei Störung gelb leuchtet bei Heizbetrieb grün blinkt: Gerät am Netzanschluss Störung Ursache Diagnoseampel Behebung Das Gerät heizt nicht auf/ die Solltempera- tur wird nicht erreicht. Es liegt keine Netzspannung an. keine LED leuchtet Überprüfen Sie die Sicherung in der Hausinstallation. Der Sicherheitsschalter (AE3) hat ausgelöst.

Beseitigen Sie die Fehlerursache. Schützen Sie das Heizsystem vor Überhitzung, indem Sie ein dem Gerät nach- geschaltetes Entnahmeventil eine Minute öffnen. Dadurch wird das Heizsystem abgekühlt.Aktivieren Sie den Sicherheitsschalter, indem Sie den Knopf am Sicher- heitsschalter eindrücken (siehe auch Kapitel „Erstinbetriebnahme“). Die Elektronik ist defekt. keine LED leuchtet Überprüfen Sie die Elektronik, gegebenenfalls tauschen. Eine Phase ist ausgefallen. grüne LED blinkt, gelbe LED ein Überprüfen Sie die Sicherung in der Hausinstallation. Die Zulauftemperatur ist >55°C. grüne LED blinkt, rote LED leuchtet Begrenzen Sie die Zulauftemperatur.

Der Volumenstrom-Sensor (DFE) ist defekt oder nicht auf- gesteckt. grüne LED blinkt, gelbe LED aus Überprüfen Sie die Verbindung des Volumenstrom-Sensors und tauschen Sie die- sen ggf. aus. Das Heizsystem ist defekt. grüne LED blinkt, gelbe LED ein Überprüfen Sie das Heizsystem und tauschen Sie dieses ggf. aus. Der Einlaufsensor ist defekt. grüne LED blinkt, rote LED leuchtet Tauschen Sie die Elektronik. Der Auslaufsensor ist defekt. grüne LED blinkt, rote LED leuchtet Überprüfen Sie die Verbindung des Auslaufsensors und tauschen Sie diesen ggf. aus. Ein Fehler in der Sicherheits- elektronik. grüne LED blinkt, rote LED nur bei Entnahme Stecken Sie das Verbindungskabel vom Sicherheitsschalter auf und überprüfen Sie den Sicherheitsschalter. Ein loses oder defektes Verbin- dungskabel zum Sollwertgeber. grüne LED blinkt Stecken Sie das Verbindungskabel vom Sollwertgeber auf und überprüfen Sie das Verbindungskabel. Der Sollwertgeber ist defekt. grüne LED blinkt Überprüfen Sie den Sollwertgeber und tauschen Sie diesen ggf. aus.

Die Kindersicherung und/oder Temperaturbegrenzung ist aktiviert. grüne LED blinkt Deaktivieren Sie die Temperaturbegrenzung. Das Display im Gerät ist komplett aus. Ein loses Verbindungskabel zum Sollwertgeber. grüne LED blinkt Stecken Sie das Verbindungskabel am Sollwertgeber auf und überprüfen Sie das Verbindungskabel. Die Bedienelektronik ist defekt. grüne LED blinkt Überprüfen Sie das Bedienteil und tauschen Sie dieses ggf. aus. Der Volumenstrom ist zu gering. Der Duschkopf/ die Strahlreg- ler sind verkalkt. Entkalken oder erneuern Sie gegebenenfalls den Duschkopf/ die Strahlregler. Das Sieb ist verschmutzt. Reinigen Sie das Sieb. Der Sollwert ist nicht höher als 43°C oder eine andere Solltem- peratur einstellbar. Ein dynamischer Verbrühschutz ist aktiviert. grüne LED blinkt

Der dynamische Verbrühschutz wird 2 Minuten nach Zapfung wieder aufgehoben.

Kurzzeitig kaltes Was- ser bei der Entnahme. Der Volumenstrom (<2 l/min) ist zu gering. Das Gerät geht automatisch wieder in Betrieb, wenn ein Volumenstrom >2,5 l/min vorhanden ist.

Die Lufterkennung erfasst Luft im Wasser und schaltet die Heizleistung kurzzeitig ab.

Das Gerät geht nach einer Minute wieder in Betrieb.18 |DHE SLi www.stiebel-eltron.com INSTALLATION Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss. Gerät entleeren Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor Frost entleeren. VORSICHT Verbrühung Beim Entleeren des Gerätes kann heißes Wasser aus- treten. Schließen Sie das Absperrventil in der Kaltwasser-Zulaufleitung. Öffnen Sie die alle Entnahmeventile. Lösen Sie die Wasseranschlüsse vom Gerät. Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas- ser im Gerät befindet, das gefrieren und Schäden verursa- chen kann.

16. Technische Daten

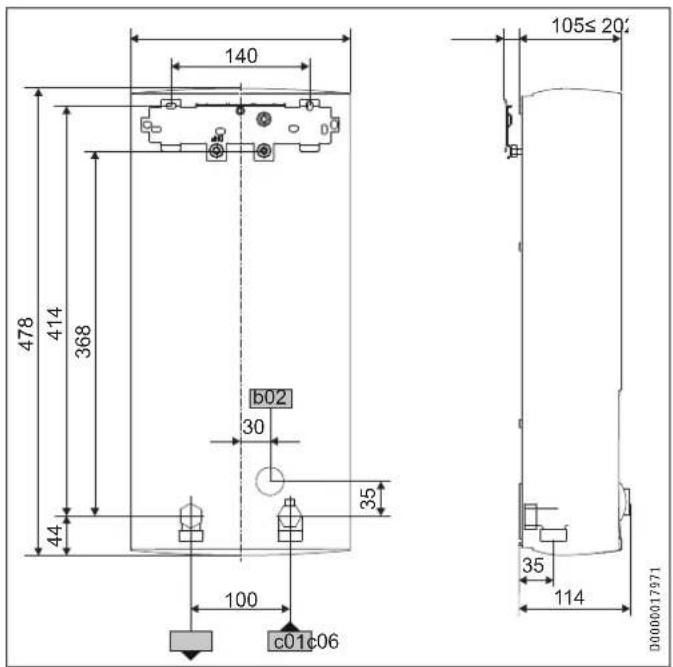

16.1 Maße und Anschlüsse

b02 c01c06D0000017971 b02 Durchführung elektrische Leitungen I c01 Kaltwasser Zulauf Außengewinde G 1/2 A c06 Warmwasser Auslauf Außengewinde G 1/2 A Alternative Anschlussmöglichkeiten

b03 b02 b04 b04 b04 b04 b04 D0000019212 b02 Durchführung elektrische Leitungen I b03 Durchführung elektrische Leitungen II b04 Durchführung elektrische Leitungen III

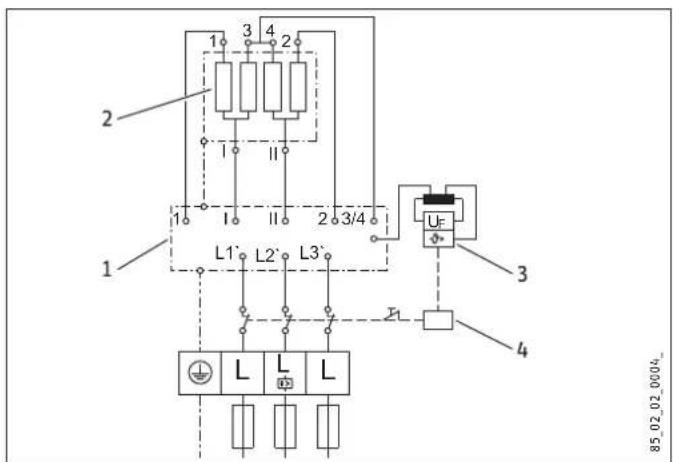

16.2 Elektroschaltplan

1 Leistungselektronik 2 Blankdraht-Heizsystem 3 Sicherheitstemperaturbegrenzer 4 SicherheitsschalterDEUTSCH WWW.stiebel-eltron.com DHE SLi | 19 INSTALLATION Technische Daten Vorrangschaltung mit Lastabwurfrelais (LR 1-A) siehe auch Kapitel „Gerätebeschreibung / Zubehör“

1 Steuerleitung zum Schaltschütz des 2. Gerätes (z.B. Elektrospeicherheizgerät). 2 Steuerkontakt öffnet beim Einschalten des Durchlauferhitzers.

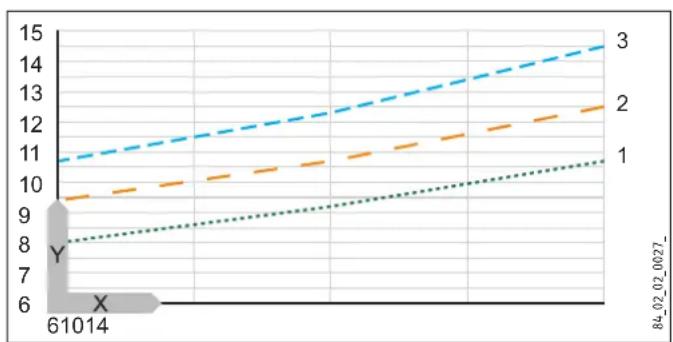

16.3 Mischwassermenge/ Auslaufmenge

Die Werte sind auf eine Nennspannung von 400 V bezogen. Die Mischwassermenge bzw. Auslaufmenge ist abhängig vom vor- handenen Versorgungsdruck und der tatsächlich anliegenden Netzspannung. Nutztemperatur ca. 38°C in der Dusche, für Handwäsche, Wannenfüllung etc.

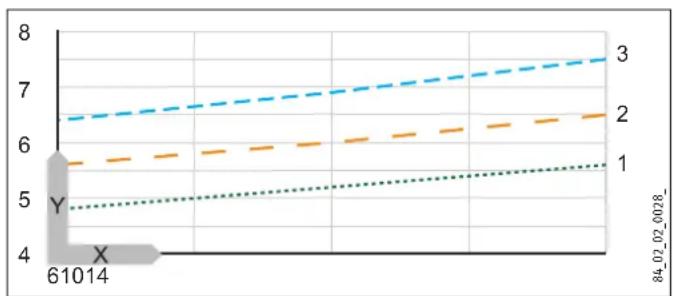

Auslauftemperatur ca. 60°C für die Küchenspüle und bei Einsatz von Thermostatarmaturen.

16.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe „Datentabelle“. Normangabe bei 15°C 20°C 25°CSpez. Wider-stand Spez. Leitfähig-keit σ ≤ Spez. Wider-stand Spez. Leitfähig-keit σ ≤ Spez. Wider-stand Spez. Leitfähig-keit σ ≤ Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm

Armaturen Druckverlust der Armaturen bei Volumenstrom 10 l/min Einhandmischer, ca. MPa 0,04 - 0,08 Thermostatarmatur, ca. MPa 0,03 - 0,05 Handbrause, ca. MPa 0,03 - 0,15 Rohrnetz-Dimensionierungen Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1MPa empfohlen.

16.6 Störfallbedingungen

Im Störfall können in der Installation kurzfristig Belastungen von maximal 80 °C bei einem Druck von 1,0 MPa auftreten.20 |DHE SLi www.stiebel-eltron.com INSTALLATION Technische Daten

16.7 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). DHE 18 SLi 25 A DHE 18/21/24 SLi DHE 27 SLi

Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Lastprofil S S S Energieeffizienzklasse A A A Jährlicher Stromverbrauch kWh 479 479 473 Energetischer Wirkungsgrad % 39 39 39 Temperatureinstellung ab Werk °C 60 60 60 Schallleistungspegel dB(A) 15 15 15 Besondere Hinweise zur Effizienzmessung keine Angaben bei Pmax. keine

≥ (bei ϑkalt ≤55°C) Ω cm 900 900 900 900 900 900 900 900 900 Spezifische Leitfähigkeit σ

≤ (bei ϑkalt ≤55°C) μS/cm 1111 1111 1111 1111 1111 1111 1111 1111 1111 Anschlüsse Wasseranschluss G 1/2 A G 1/2 A G 1/2 A Einsatzgrenzen Max. zulässiger Druck MPa 1 1 1 Max. Zulauftemperatur für Nacherwärmung °C 55 55 55 Werte Max. zulässige Zulauftemperatur °C 65 65 65 Ein l/min > 2,5 > 2,5 > 2,5 Volumenstrom für Druckverlust l/min 5,2 5,2/6,0/6,9 7,7 Druckverlust bei Volumenstrom MPa 0,04 0,04/0,06/0,08 0,1 Warmwasserdarbietung l/min 9,2 9,2 / 10,7 / 12,3 13,8 Δϑ bei Darbietung K 28 28 28 Hydraulische Daten Nenninhalt l 0,4 0,4 0,4 Ausführungen Anschlussleistung wählbar - X - Temperatureinstellung °C 20-60 20-60 20-60 Schutzklasse 1 1 1 Isolierblock Kunststoff Kunststoff Kunststoff Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht Kappe und Rückwand Kunststoff Kunststoff Kunststoff Farbe weiß weiß weiß Schutzart (IP) IP25 IP25 IP25 Dimensionen Höhe mm 478 478 478 Breite mm 225 225 225 Tiefe mm 105 105 105 Gewichte Gewicht kg 4,5 4,5 4,5DEUTSCH WWW.stiebel-eltron.com DHE SLi | 21

GARANTIE | UMWELT UND RECYCLING

Garantie Für außerhalb Deutschlands erworbene Geräte gelten nicht die Garantiebedingungen unserer deutschen Gesellschaften. Vielmehr kann in Ländern, in denen eine unserer Tochterge- sellschaften unsere Produkte vertreibt, eine Garantie nur von dieser Tochtergesellschaft erteilt werden. Eine solche Garantie ist nur dann erteilt, wenn die Tochtergesellschaft eigene Ga- rantiebedingungen herausgegeben hat. Darüber hinaus wird keine Garantie erteilt. Für Geräte, die in Ländern erworben werden, in denen keine unserer Tochtergesellschaften unsere Produkte vertreibt, er- teilen wir keine Garantie. Etwaige vom Importeur zugesicherte Garantien bleiben hiervon unberührt. Umwelt und Recycling Bitte helfen Sie, unsere Umwelt zu schützen. Entsorgen Sie die Materialien nach der Nutzung gemäß nationalen Vorschriften. GARANTIE UMWELT UND RECYCLING22 |DHE SLi www.stiebel-eltron.com CONTENTS | OPERATION General information OPERATION
