BEDIENUNGSANLEITUNG DEEBOT M81 PRO ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er viele Jahre lang zu Ihrer vollen Zufriedenheit arbeiten wird. Wir sind sicher, dass er Ihnen dabei helfen wird, Ihr Zuhause sauber zu halten, während Sie Ihre wertvolle Zeit für die angenehmen Dinge im Leben nutzen. Live Smart. Enjoy Life. Sollte n Sie mit ein er Situatio n konfronti ert sei n, d ie in diese r Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit Ihrem speziellen Problem bzw. Ihrer Frage befassen kann. Weitere Informationen finden Sie auch auf der offiziellen Webseite von ECOVACS ROBOTICS: www.ecovacs.com Technische und gestalterische Änderungen sind im Zuge der kontinuierlichen Produktverbesserung vorbehalten. Vielen Dank, dass Sie sich für den DEEBOT entschieden haben!28

Erweitertes Nass-/Trocken-Reinigungstuch, erweiterter Nass-/Trocken-Behälter.

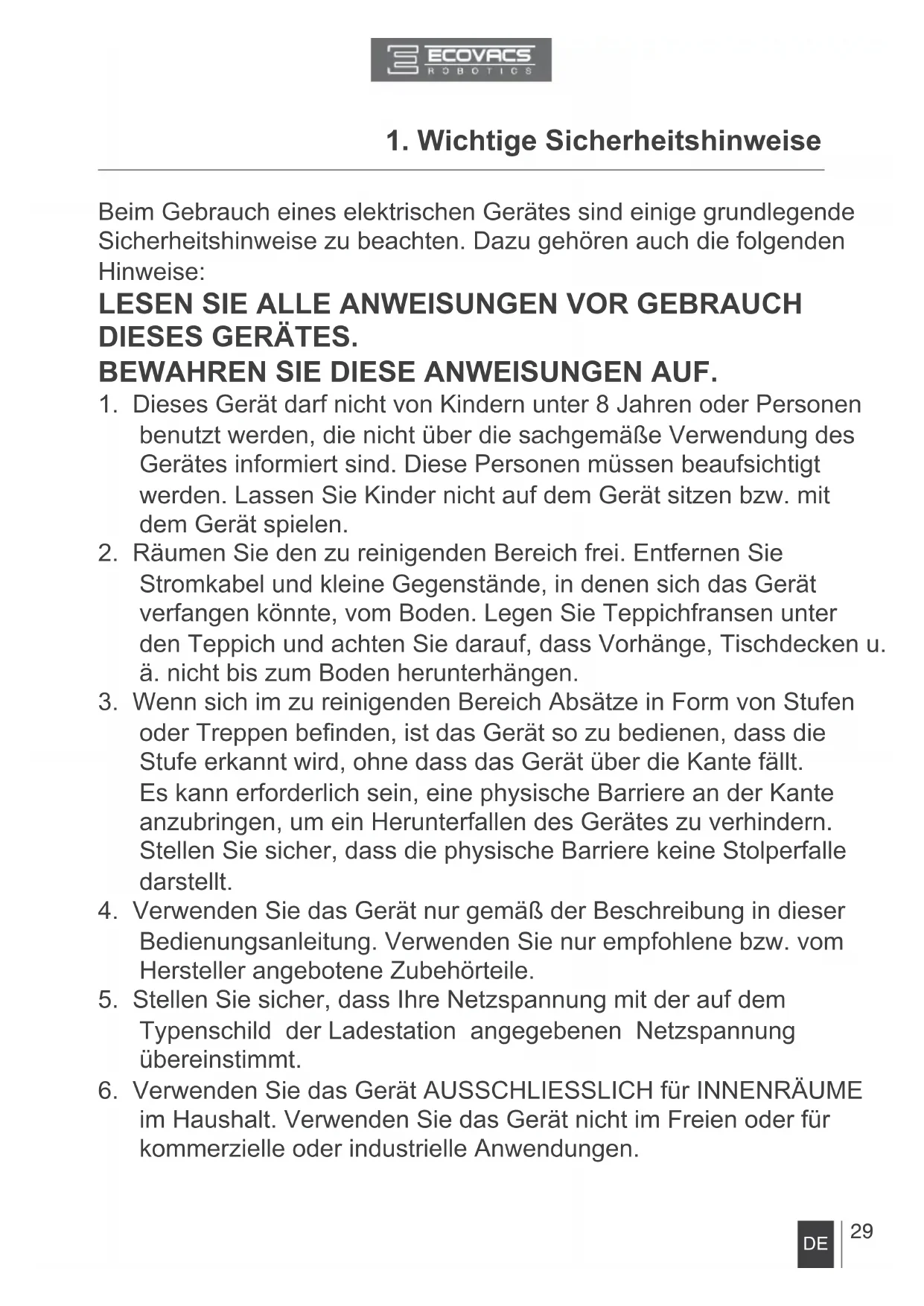

1. Wichtige Sicherheitshinweise

Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehören auch die folgenden Hinweise:

LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH

DIESES GERÄTES. BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1. Dieses Gerät darf nicht von Kindern unter 8 Jahren oder Personen

benutzt werden, die nicht über die sachgemäße Verwendung des Gerätes informiert sind. Diese Personen müssen beaufsichtigt werden. Lassen Sie Kinder nicht auf dem Gerät sitzen bzw. mit dem Gerät spielen.

2. Räumen Sie den zu reinigenden Bereich frei. Entfernen Sie

Stromkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen

oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie sicher, dass die physische Barriere keine Stolperfalle darstellt.

4. Verwenden Sie das Gerät nur gemäß der Beschreibung in dieser

Bedienungsanleitung. Verwenden Sie nur empfohlene bzw. vom Hersteller angebotene Zubehörteile.

5. Stellen Sie sicher, dass Ihre Netzspannung mit der auf dem

Typenschild der Ladestation angegebenen Netzspannung übereinstimmt.

6. Verwenden Sie das Gerät AUSSCHLIESSLICH für INNENRÄUME

im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für kommerzielle oder industrielle Anwendungen.30

7. Benutzen Sie nur den aufladbaren Original-Akku und die

Ladestation, die vom Hersteller mit dem Gerät mitgeliefert wurde. Nicht wiederaufladbare Akkus sind verboten. Informationen zum

8. Verwenden Sie das Gerät nicht ohne Staubbehälter bzw. Filter.

9. Verwenden Sie das Gerät nicht in Bereichen, in denen sich

10. Verwenden Sie das Gerät nicht bei extrem heißen bzw. kalten

Umgebungstemperaturen (d. h. unterhalb von -5 °C bzw. oberhalb

11. Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile

von jeder Öffnung und sich bewegenden Teilen fern.

12. Verwenden Sie das Gerät nicht in Räumen, in denen Babys oder

13. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf

Flächen, auf denen Wasser steht.

14. Achten Sie darauf, dass das Gerät keine größeren Gegenstände

wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt.

15. Verwenden Sie das Gerät nicht, um entzündliche oder brennbare

Materialien wie Benzin, Drucker- oder Kopierertoner aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.

16. Verwenden Sie das Gerät nicht, um Zigaretten, Streichhölzer,

heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

17. Stecken Sie die genannten Gegenstände nicht in die

Staubeinsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.

1. Wichtige Sicherheitshinweise31

1. Wichtige Sicherheitshinweise

18. Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Ziehen oder tragen Sie das Gerät bzw. die Ladestation nicht am Stromkabel, verwenden Sie das Stromkabel nicht als Haltegriff, klemmen Sie es nicht in einer geschlossenen Tür ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken. Achten Sie darauf, dass das Gerät nicht über das Stromkabel fährt. Halten Sie das Netzkabel von heißen Flächen fern.

19. Wenn das Stromkabel beschädigt ist, muss es durch den

Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgehen.

20. Verwenden Sie die Ladestation nicht, wenn sie beschädigt ist.

21. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die

Steckdose beschädigt sind. Verwenden Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen, beschädigt worden, im Freien gelassen worden oder mit Wasser in Berührung gekommen ist. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahr davon ausgeht.

22. Schalten Sie das Gerät vor dem Reinigen oder Warten aus

23. Vor dem Reinigen oder Warten der Ladestation muss der Stecker

aus der Steckdose gezogen werden.

24. Entfernen Sie vor dem Entsorgen des Gerätes den Akku. Nehmen

Sie hierzu das Gerät aus der Ladestation und schalten Sie es aus

25. Vor dem Entsorgen des Gerätes ist der Akku entsprechend

den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.

26. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und

Vorschriften zu entsorgen.

27. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt

ist. Die Akkus können im Feuer explodieren.

28. Wenn die Ladestation für längere Zeit nicht verwendet wird, ist sie

vom Stromnetz zu trennen.32

1. Wichtige Sicherheitshinweise

29. Verwenden Sie das Gerät immer gemäß den Anweisungen in

dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.

30. Der Roboter enthält Akkus, die nur durch geschultes Personal

ausgewechselt werden dürfen. Zum Auswechseln oder Entfernen des Akkus wenden Sie sich bitte an den Kundendienst.

31. Wenn der Roboter längere Zeit nicht benutzt wird, laden Sie

ihn zur Aufbewahrung vollständig auf und schalten Sie ihn aus. Trennen Sie außerdem die Ladestation vom Netz.

Verwenden Sie zum Wiederaufladen des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1465A.

33. Die Fernbedienung wird mit zwei nicht wieder aufladbaren

AAA-Batterien geliefert. Um die Batterien der Fernbedienung auszutauschen, drehen Sie die Fernbedienung um und drücken auf die Abdeckung des Batteriefachs, um diese zu entfernen. Nehmen Sie die Batterien heraus, und setzen Sie neue Batterien mit der richtigen Polzuordnung ein. Setzen Sie dann die Batteriefachabdeckung wieder auf.

35. IUnterschiedliche Batterie- oder Akkutypen oder frische und

bereits verwendete Batterien oder Akkus dürfen nicht gemeinsam verwendet werden.

36. Die Batterien der Fernbedienung müssen mit der richtigen Polarität

37. Verbrauchte Batterien müssen aus dem Gerät entfernt und sicher

38. Wird die Fernbedienung längere Zeit nicht verwendet, so sollten

die Batterien herausgenommen werden.

39. Die Einspeiseklemmen dürfen nicht kurzgeschlossen werden.33

Ordnungsgemäße Entsorgung dieses Produkts Diese Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recyceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu unterstützen und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwenden Sie zum Recyceln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt sicher entsorgen. Für EU-Länder

1. Wichtige Sicherheitshinweise34

Roboter Filterschwamm und Hauptbürstenoption Akku Trocken-Reinigungstücher Erweiterter Nass-/ Trocken-Behälter Ladestation Fernbedienung Bedienungsanleitung + Kurzanleitung Modell DB3G.21Betriebsspannung Nennleistung 40 WAkkumodell DN700-BYDNi-MH 12 V 3000 mAhModell mit Ladestation CH1465AEingangsnennspannung100-240Ausgangsnennspannung 20 V Nennausgangsstrom 1 A Nennleistung 20 WModell mit Fernbedienung RC1507Modell mit batteriebetriebener Fernbedienung AAA Nennspannung der Fernbedienumgsbatterie Eingangsspannung der Batterie in der Fernbedienung 3 V Frequenzbänder 2412–2472 MHzMaximale, im Frequenzband übertragene RF-LeistungMaximale PA-Ausgangsleistung bei 72,2 Mbit/s: 17,5 dBmMaximale PA-Ausgangsleistung im 11b-Modus: 21,5 dBm

2.2 Technische Daten

geändert werden. Messbecher

2. Lieferumfang und technische Daten35

2. Lieferumfang und technische Daten

2.3 Produktzeichnung

3. Taste für Reinigung im

4. Kollisionsschutzsensoren

12. Öffnungen für erweiterten Nass-/Trocken-

13. Multifunktions-Reinigungswerkzeug

14. Aktualisierungsanschluss (nur für den

15. IR-Empfänger für die Fernbedienung

1. Infrarot-Signalerzeuger

2. Kontakte der Ladestation

1. Taste für Reinigung im AUTO-Modus

2. Lieferumfang und technische Daten

2. Taste für Rückkehr zur Ladestation

3. Taste für Reinigung im AUTO-Modus

4. Richtungssteuerungstasten

5. START-/PAUSE-Taste

6. Taste zur Programmierung einer

7. Taste zur Einstellung der aktuellen Zeit

8. Taste für Punktreinigung

9. Taste für Intensivreinigung

10. Taste für Randreinigung

11. Taste zum Zurücksetzen des Netzwerks

Staubbehälter Erweiterter Nass-/Trocken-Behälter

1. Staubbehältergriff

2. Staubbehälterverriegelung

6. Abdeckung des Staubbehälters

1. Erweitertes Nass-/Trocken-Reinigungstuch

2. Erweiterter Nass-/Trocken-Behälter

3.1 Vor der Reinigung

Nehmen Sie sich vor Gebrauch des DEEBOT einen Moment Zeit, um den zu reinigenden Bereich sorgfältig zu kontrollieren und eventuell vorhandene Hindernisse zu entfernen. Entfernen Sie Str omkabel und klei ne Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Bitte beachten Sie, dass zum problemlosen Reinigen unter Möbeln ein Spielraum von mindestens 8 cm vorhanden sein muss. Das Gerät ist nicht für den Einsatz auf langflorigen Teppichen geeignet. Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger oder auf kurzflorigem Teppich mit Fransen die Fransenkante unter den Teppich. Wenn sich im zu reinigenden Bereich eine Stufe oder eine Treppe befindet, stellen Sie bei der Bedienung des DEEBOT sicher, dass seine Anti-Sturz-Sensoren Stufenvorderkanten erkennen können. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern.

3. Bedienung und Programmierung38

Platzierung der Ladestation Stellen Sie die Ladestation auf einer ebenen Bodenfläche an die Wand. Die Basis befindet sich dabei senkrecht zum Boden. Halten Sie die unmittelbare Umgebung in einem Abstand von 1,5 m seitlich davon frei von Gegenständen Schließen Sie die Ladestation ans Netz an.

Einsetzen des Akkus Legen Sie den Akku in das Batteriefach auf der Unterseite des DEEBOT ein. Drücken Sie den Akku in den Schlitz, bis er hörbar einrastet.

Installation der Seitenbürsten Setz en S ie die Seitenbürsten mit leichtem Druck in die entsprechend farbig markierten Öffnungen auf der Unterseite des DEEBOT ein, bis ein Klickgeräusch zu hören ist.

Einschalten des Geräts Drücken Sie die Taste am Roboter und halte n Sie s ie gedr ückt. Der DEEBOT ist eingeschaltet, wenn konstant blau leuchtet.

3. Bedienung und Programmierung39

3. Bedienung und Programmierung

Entfern en Sie den erweiterten Nass-/ Trocken-Be hälter, be vor Sie mit dem Ladevorgang des DEEBOT beginnen. Setzen Sie den DEEBOT in die Ladestation, und vergewi ssern Sie sich, dass sich die Kont akte der La destation und die Ladekontakte des DEEBOT berühren. Laden Sie den DEEBOT vor dem ersten Gebrauch mindestens 4 Stunden lang auf.

Taste blinkt, während der DEEBOT aufgeladen wird, und hört auf zu leuchten, wenn er vollständig aufgeladen ist.

Anbringen eines Reinigungstuchs, falls gewünscht Befestigen Sie das mitgelieferte Reinigungstuch, um das optionale erweiterte Wischsystem des DEEBOT zu nutzen.

Schlagen Sie während des Gebrauchs des optionalen Wischsystems die Kanten des Teppichvorlegers um, so dass sie vom DEEBOT ausgespart werden.

• Eine komplette Anleitung finden Sie in Abschnitt 3.5 Optionales erweitertes Nass-/Trocken- Wischsystem.40

Drücken Sie zum Anhalten des DEEBOT die Taste am Gerät oder die START/PAUSE- Taste auf der Fernbedienung.

Die AUTO-Modus-Taste auf dem Bedienfeld des Roboters leuchtet nicht mehr, wenn der Roboter mehr als 10 Minuten lang pausiert. Drücken Sie am Roboter die AUTO-Modus-Taste, um den Roboter wieder zu aktivieren, oder drücken Sie eine beliebige Taste auf der Fernbedienung, um den DEEBOT sofort zu starten. 8 Pause

Start Drücken Sie die Taste am DEEBOT oder die AUTO-Modus-Taste auf der Fernbedienung. Der DEEBOT startet sofort die Reinigung im AUTO-Modus.

Wahl des Reinigungsmodus.

Sie können den DEEBOT mit den Richtungstasten auf der Fernbedienung oder in der App lenken, wenn er pausiert.

3. Bedienung und Programmierung41

3. Bedienung und Programmierung

Halten Sie den DEEBOT über die PAUSE- Funktion an. Drücken Sie die Taste am Roboter und halten Sie sie gedrückt. Der DEEBOT ist ausgeschaltet, wenn die Taste nicht mehr leuchtet.

Wenn der DEEBOT nicht reinigt, empfehlen wir, ihn EINGESCHALTET zu lassen und zu laden, anstatt ihn AUSZUSCHALTEN.

Bei Modellen mit App-Konnektivität können verschiedene Funktionen über die ECOVACS-App ausgeführt werden.

Um den AUTO-Reinigungsmodus zu starten, drücken Sie die AUTO-Modus- Taste am Roboter. 9 Ausschalten

3.3 Wahl des Reinigungsmodus

Um unterschiedliche Böden möglichst effektiv mit dem DEEBOT reinigen zu können, sind verschiedene Reinigungsmodi wählbar. Die Reinigungsmodi werden über die Fernbedienung angewählt. AUTO-Reinigungsmodus Dies ist der gebräuchlichste Reinigungsmodus. Im AUTO-Reinigungsmodus bewegt sich der DEEBOT geradlinig und wechselt die Richtung, wenn er auf ein Hindernis stößt.

Intensivreinigungsmodus Dieser Modus ist ideal für eine intensive Reinigung oder stark ve rschmutzte bzw. staubige Böden geeignet. Um die Intensivreinigung zu starten, drücken Sie die Taste für die Intensivreinigung auf der Fernbedienung. In diesem Modus folgt der DEEBOT demselben Reinigungsmuster wie im Automatik- Reinigungsmodus, arbeitet aber mit einer höheren Saugleistung und einer höheren Rotationsgeschwindigkeit der Hauptbürste und führt so eine gründlichere Reinigung durch.

Punktreinigungsmodus (2–5 Minuten) D i ese r Mo d us e ig n e t si c h für st a rk verschmutzte bzw. verstaubte Bereiche. Im Punktreinigungsmodus arbeitet der DEEBOT gezielt in einem bestimmten zu reinigenden Bereich. DEEBOT reinigt den Bereich nach einem spiralförmigen Muster und hört auf, wenn die Punktreinigung beendet ist. Um den Punktreinigungsmodus zu starten, drücken Sie die Taste für die Punktreinigung auf der Fernbedienung oder auf dem Hauptbildschirm der App.

Dieser Modus eignet sich besonders gut für die Reinigung von Ecken und Kanten in einem Raum. Um den Randreinigungsmodus zu starten, drücken Sie die Taste für die Randreinigung auf der Fernbedienung. Im Randreinigungs-Modus reinigt der DEEBOT am Randreinigungsmodus Modus „Zurück zum Ladegerät“

Bei niedrigem Akkuladestand wechselt der zum Ladegerät“, kehrt zur Ladestation zurück und wird dort aufgeladen.

Der DEEBOT kann jederzeit zur Ladestation zurückgesendet werden, indem Sie die Taste für die Rückkehr zur Ladestation auf der Fernbedienung drücken.

3. Bedienung und Programmierung43

3. Bedienung und Programmierung

Einstellen der aktuellen Uhrzeit1

Sämtliche programmierten Reinigungsvorgänge erfolgen im AUTO-Reinigungsmodus.

Die Zeitanzeige auf der Fernbedienung erfolgt im 12-Stunden-Modus mit den Abkürzungen

3.4 Programmieren des Roboters

Der DEEBOT verfügt über eine Zeitprogrammierfunktion. Der DEEBOT kann mit der Fernbedienung so programmiert werden, dass er automatisch einmal pro Tag zu einer bestimmten Uhrzeit reinigt, selbst wenn niemand zu Hause ist. Die aktuelle Uhrzeit und die Reinigungszeit werden mithilfe der Fernbedienung programmiert. Bestätigen und speichern Sie die eingestellte Uhrzeit durch Drücken der Taste auf der Fernbedienung. Drücken Sie zum Einstellen der Stunden und Minuten die Richtungssteuerungstasten . Drücken Sie zum Wechseln zwischen der Stunden- und Minutenanzeige

Drücken Sie die Taste an der Fernbedienung. am LCD-Bildschirm der Fernbedienung blinkt.44

Drücken Sie die Taste an der Fernbedienung. am Display der Fernbedienung blinkt. B e s tä t i g e n u nd s p e i c h e r n S i e d ie programmierte Reinigungszeit durch Drücken der Taste auf der Fernbedienung. Der DEEBOT piept zwei Mal. Der DEEBOT startet den Reinigungsvorgang automatisch jeden Tag zur eingestellten Uhrzeit. Um die programmierte Reinigungszeit zu löschen, halten Sie die Taste 3 Sekunden lang gedrückt, bis aus der Anzeige der Fernbedienung ver schwindet und der Roboter drei Mal piept. Die automatische Reinigungszeit ist gelöscht. Drücken Sie zum Einstellen der Stunden und Minuten die Richtungssteuerungstasten . Drücken Sie zum Wechseln zwischen der Stunden- und Minutenanzeige

Programmieren der Reinigungszeit mithilfe der Fernbedienung Löschen der programmierten Reinigungszeit mithilfe der Fernbedienung

3. Bedienung und Programmierung45

3. Bedienung und Programmierung

Der DEEBOT verfügt über ein optionales erweitertes Wischsystem mit einem erweiterten Nass-/Trocken-Reinigungstuch, das am integrierten erweiterten Nass-/Trocken-Behälter angebracht wird. Das waschbare/wiederverwendbare Reinigungstuch wischt automatisch feucht und trocknet den Boden dann makellos sauber.

• Verwenden Sie das Wischsystem nicht auf Teppichboden.

• Schlagen Sie vor dem Gebrauch des Wischsystems in der Nähe eines Vorlegers mit Fransen die Kanten des Vorlegers um, sodass der DEEBOT die Kanten meidet.

• Halten Sie den Roboter während des Gebrauchs des Wischsystems nicht an, und erlauben Sie ihm keinen Stillstand. So hinterlässt das erweiterte Nass-/Trocken-Reinigungstuch kein Wasser auf dem Boden.

• Entfernen Sie den erweiterten Nass-/Trocken-Behälter, bevor Sie den DEEBOT laden.

3.5 Optionales erweitertes Nass-/Trocken-Wischsystem

Anbringen des erweiterten Nass-/ Trocken-Reinigungstuchs Bringen Sie das erweiterte Nass-/Trocken- Reinigungstuch a m erweite rten Nass-/ Trocken-Behälter an. Stellen Sie sicher, da ss di e bla ue un d we iße S ei te d es Reinigungstuchs nach außen zeigt.

Füllen Sie den mitgelieferten Messbecher mit Wasser. Öffnen Sie den Wassereinlassdeckel des erweiterten Nass-/Trocken-Behälters, und gießen Sie das Wasser aus dem Messbecher langsam in den Behälter. Schließen Sie den Wassereinlassdeckel. Einfüllen von Wasser in den erweiterten Nass-/Trocken-Behälter

Bevor Sie Wasser in den erweiterten Nass-/Trocken-Behälter einfüllen, entfernen Sie den erweiterten Nass-/Trocken-Behälter von der Unterseite des Roboters.

Start Wählen Sie den gewünschten Reinigungsmodus. Der DEEBOT fegt, löst, saugt, wischt und trocknet im gewählten Modus.

Befestigen Sie den erweiterten Nass-/Trocken- Behälter an der Unterseite des Roboters. Stecken Sie die Arretierungen am erweiterten Nass-/Trocken-Behälter in die Öffnungen des erweiterten Nass-/Trocken-Behälters an der Unterseite des Roboters, sodass sie hörbar einrasten. Entfernen W e n n d e r D E E B O T d i e R e i n i g u n g abgeschlossen hat, entfernen Sie den erweiterten Nass-/Trocken-Behälter vom DEEBOT, leeren Sie das Restwasser aus dem Behälter, und nehmen Sie das erweiterte Nass-/Trocken-Reinigungstuch ab.

3. Bedienung und Programmierung47

3. Bedienung und Programmierung

3.6 Alarmanzeige und -töne

Alarmton Störung Lösung Ein Piepton Antriebsradstörung Prüfen Sie die Antriebsräder auf verknotete Haare und Verunreinigungen und reinigen Sie diese wie in Abschnitt 4 Drei Pieptöne Antriebsradstörung Drehen Sie den Roboter um. Drücken Sie auf die Antriebsräder und prüfen Sie, ob ein Einrastgeräusch zu hören ist. Wenn kein Einrastgeräusch zu hören ist, nehmen Sie Kontakt zum Kundendienst auf. Der DEEBOT hat während des Betriebs Funktionsstörungen und hält an Entfernen Sie die Hindernisse von Hand und starten Sie den DEEBOT erneut. Vier Pieptöne Störung des Staubbehälters Entfernen Sie den Staubbehälter und bringen Sie ihn wieder ordnungsgemäß an. Wenn der Roboter immer noch einen Alarmton ausgibt, nehmen Sie Kontakt zum Kundendienst auf. Fünf Pieptöne Niedriger Akkuladestand manuell in die Ladestation. Sechs Pieptöne Störung der Seitenbürste Prüfen Sie die Seitenbürsten auf verknotete Haare und Verunreinigungen und reinigen Sie diese wie in Abschnitt Sieben Pieptöne Störung des Absturzsensors Prüfen Sie die Absturzsensoren auf Staub und reinigen Sie diese wie in Falls der DEEBOT eine Störung entdeckt und Ihre Unterstützung benötigt, wird ein Alarmton ausgegeben und die AUTO-Modus-Taste blinkt ROT.48

Öffnen Sie die Abdeckung des DEEBOT und nehmen Sie den Staubbehälter heraus. Öffnen Sie die Abdeckung des Staubbehälters, und leeren Sie diesen.

4.1 Staubbehälter und Filter

Spülen Sie den Filterschwamm, den Wasser aus. Trocknen Sie den Filterschwamm, den Staubbehälter und den Filter vollständig, bevor Sie sie wieder einsetzen. Schalten Sie den DEEBOT aus und trennen Sie die Ladestation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Gerät durchführen.

Reinigen des erweiterten Nass-/Trocken-Reinigungstuchs Reinigen des erweiterten Nass-/Trocken-Behälters Wenn das Wischsystem verwendet wurde, nehmen Sie den erweiterten Nass-/Trocken-Behälter aus der Unterseite des DEEBOT heraus, und entfernen Sie das Reinigungstuch. Leeren Sie das Restwasser aus dem Behälter. Waschen Sie das erweiterte Nass-/Trocken-Reinigungstuch von Hand oder in der Waschmaschine, und breiten Sie es zum Trocknen aus. Wenn das Wischsystem verwendet wurde, nehmen Sie den erweiterten Nass-/Trocken-Behälter aus der Unterseite des DEEBOT heraus. Leeren Sie das Restwasser aus dem Behälter, und lassen Sie ihn trocknen. Wischen Sie die Außenseite des erweiterten Nass-/Trocken-Behälters mit einem trockenen Tuch ab.

4.2 Erweitertes Nass-/Trocken-Reinigungstuch, erweiterter

Nass-/Trocken-Behälter50

Reinigen der Hauptbürste Drehen Sie den Roboter um. Drücken Sie auf die beiden Rasten an der Hauptbürste und entfernen Sie sie. Nehmen Sie die Hauptbürste heraus. Haare, die sich eventuell um die Hauptbürste gewickelt haben, lassen sich mit dem Multifunktions- Reinigungswerkzeug durchschneiden und entfernen.

4.3 Hauptbürste und Seitenbürsten

Reinigen der Seitenbürsten Entfernen Sie mögliche Haare oder Rückstände, die sich um die Seitenbür sten gewi ckel t haben, mit dem mitgelieferten Multifunktions- Rei nig ung sw e r kzeu g. En tfern en Si e die Seitenbürsten und wischen Sie die Seitenbürsten und die dazugehörigen Öffnungen mit einem sauberen Tuch ab.

Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat.

Reinigen Sie die Ladekontakte und die Kontakte der Ladestation mit der Bürste des Multifunktions-Reinigungswerkzeugs oder einem sauberen, trockenen Tuch, um deren Effektivität aufrechtzuerhalten.

Reinigen Sie die Absturzsensoren mit der Bürste oder dem Filz des Multifunktions- Reinigungswerkzeugs, um deren Effektivität zu gewährleisten. H a a r e , d ie s i c h e v e n t u e l l u m d a s Universalrad gewickelt haben, lassen sich mit dem Multifunktions-Reinigungswerkzeug entfernen.52

4.5 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie die Wartung Für die einfache Wartung wird ein Multifunktions-Reinigungswerkzeug bereitgestellt. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Hinweis: ECOVACS stellt verschiedene Ersatzteile und -baugruppen her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten. RoboterkomponenteReinigungstuch Nach jeder VerwendungNach jeweils 50 WaschvorgängenStaubbehälter, erweiterter Nass-/Trocken-BehälterNach jeder Verwendung Seitenbürste Einmal alle zwei Wochen Alle drei bis sechs MonateHauptbürste Einmal wöchentlich Alle sechs bis zwölf MonateFilterschwamm/Feinstaub-Einmal wöchentlich (zweimal wöchentlich Alle vier bis sechs MonateUniversalrad Absturzsensoren Ladekontakte Kontakte der LadestationEinmal wöchentlich

Diese Übersicht dient der Behebung allgemeiner Störungen am DEEBOT. Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT lädt nicht. Der DEEBOT ist nicht eingeschaltet. Schalten Sie den DEEBOT ein, indem Sie die Taste für Reinigung im AUTO-Modus am Gerät drücken. Der DEEBOT hat keinen Kontakt zur Ladestation. Stellen Sie sicher, dass die Ladekontakte des DEEBOT die Ladekontakte der Ladestation berühren. Sie können den Roboter ggf. auch manuell bewegen, um den Kontakt herzustellen. Die Ladestation ist vom Netz getrennt, während der DEEBOT eingeschaltet ist. Dadurch entlädt sich der Akku. Schließen Sie die Ladestation ans Netz an und stellen Sie sicher, dass der DEEBOT eingeschaltet ist. Lassen Sie den DEEBOT in der Ladestation, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist. Der Akku ist vollständig entladen. Reaktivieren Sie den Akku. Setzen Sie den DEEBOT manuell in die Ladestation, entnehmen Sie ihn nach einer Ladezeit von 3 Minuten, und wiederholen Sie diesen Vorgang dreimal. Laden Sie anschließend das Gerät normal auf.

Der DEEBOT hat während des Betriebs Funktionsstörungen und hält an. Auf dem Boden liegende Gegenstände (Stromkabel, bis zum Boden reichende Vorhänge, Teppichfransen DEEBOT verfangen. Der DEEBOT unternimmt mehrere Versuche, um sich aus der Situation zu befreien. Wenn dies nicht gelingt, entfernen Sie die Hindernisse von Hand und starten Sie das Gerät neu. Die Seitenbürste klemmt, oder die Rotationsgeschwindigkeit der Seitenbürste nimmt ab. Entfernen Sie mögliche Rückstände, die sich um die Seitenbürste gewickelt haben. Wenn sich die Seitenbürste weiterhin zu langsam dreht, wenden Sie sich an den Kundenservice. Die Hauptbürste klemmt, oder die Rotationsgeschwindigkeit der Hauptbürste nimmt ab. Entfernen Sie mögliche Rückstände, die sich um die Hauptbürste gewickelt haben, mit dem mitgelieferten Multifunktions- Reinigungswerkzeug. Wenn sich die Hauptbürste weiterhin zu langsam dreht, wenden Sie sich an den Kundenservice.54

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT kehrt zur Ladestation zurück, bevor er den Reinigungs- vorgang beendet hat. Bei niedrigem Akkuladestand kehrt der DEEBOT automatisch zur Ladestation zurück und wird dort aufgeladen. Dies ist normal. Keine Lösung erforderlich. Die Arbeitszeit schwankt je nach des Bodens, der Raumaufteilung und der gewählten Betriebsart. Dies ist normal. Keine Lösung erforderlich.

Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch. Die Programmierung wurde gelöscht. Programmieren Sie die Reinigungszeit wie in Abschnitt 3.4 beschrieben. Der DEEBOT ist ausgeschaltet. Schalten Sie den DEEBOT EIN. Der Akkuladestand ist niedrig. Lassen Sie den DEEBOT eingeschaltet und in der Ladestation, um sicherzustellen, dass der Akku jederzeit aufgeladen ist. Bauteile des DEEBOT sind durch Schmutz blockiert. Schalten Sie den DEEBOT aus, reinigen Sie den Staubbehälter, und drehen Sie den Roboter um. Reinigen Sie die Seitenbürsten und die Hauptbürste wie in Abschnitt 4 beschrieben.

Die Fernbedienung funktioniert nicht (der Wirkungsbereich der Fernbedienung Die Batterien der Fernbedienung müssen gewechselt werden. Wechseln Sie die Batterien, und stellen Sie sicher, dass die neuen Batterien richtig eingesetzt sind. Der DEEBOT ist ausgeschaltet oder der Akkuladestand des DEEBOT ist niedrig. Schalten Sie den DEEBOT EIN und stellen Sie sicher, dass er geladen ist. Das Gerät empfängt kein Infrarot-Signal, weil der Infrarot-Sender der Fernbedienung oder der Infrarot-Empfänger am DEEBOT verschmutzt ist. Reiben Sie den Infrarot-Sender der Fernbedienung und den Infrarot- Empfänger am DEEBOT mit einem trockenen Tuch ab oder verwenden Sie das Multifunktions- Reinigungswerkzeug. Das Infrarot-Signal zum DEEBOT wird durch ein anderes Gerät gestört. Verwenden Sie die Fernbedienung nicht in der Nähe anderer Geräte, die Infrarot-Signale senden.55
