BEDIENUNGSANLEITUNG WS 9900 Techno Line

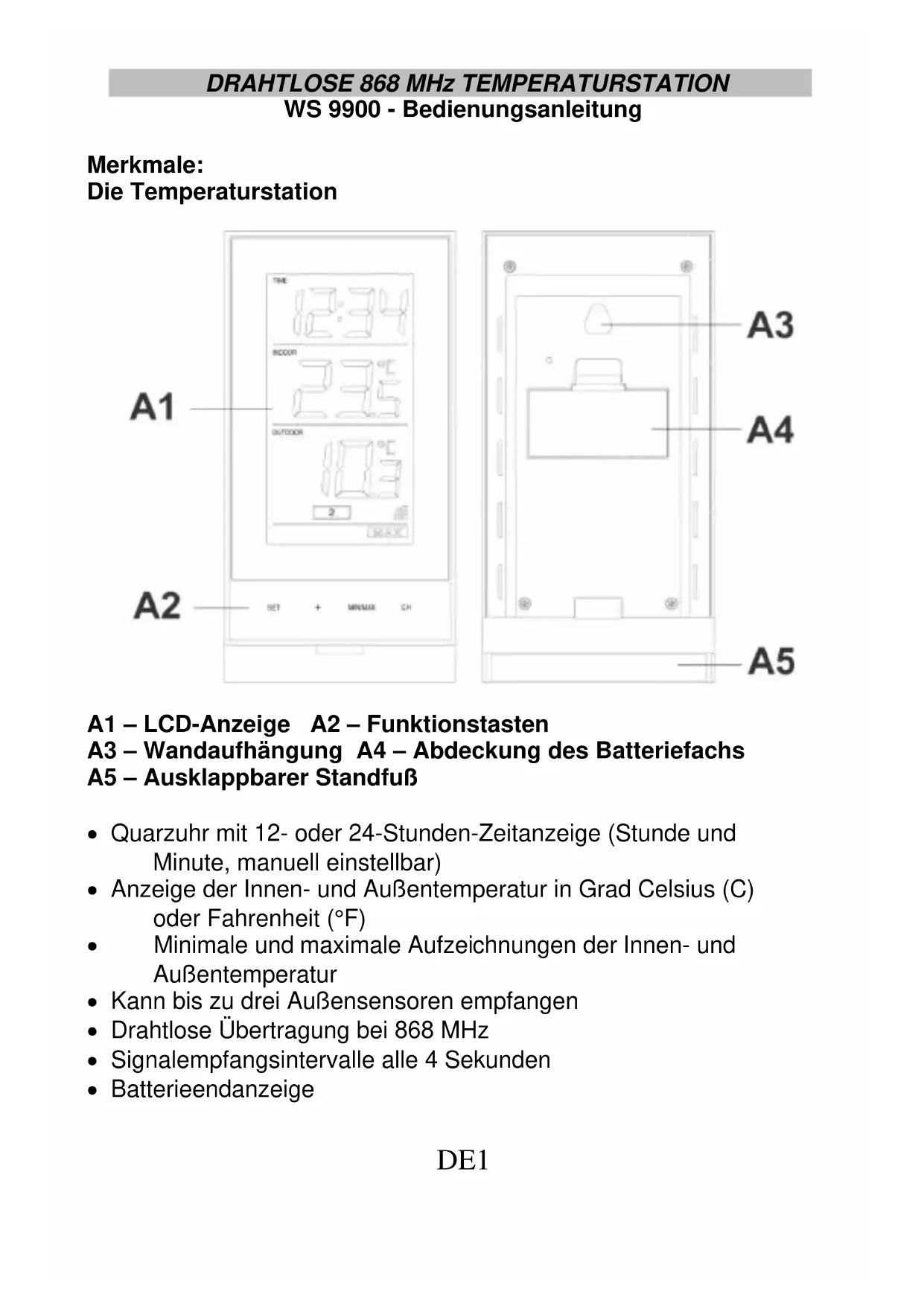

DE1 DRAHTLOSE 868 MHz TEMPERATURSTATION WS 9900 - Bedienungsanleitung Merkmale: Die Temperaturstation

A1 – LCD-Anzeige A2 – Funktionstasten A3 – Wandaufhängung A4 – Abdeckung des Batteriefachs A5 – Ausklappbarer Standfuß Quarzuhr mit 12- oder 24-Stunden-Zeitanzeige (Stunde und Minute, manuell einstellbar) Anzeige der Innen- und Außentemperatur in Grad Celsius (C) oder Fahrenheit (°F) Minimale und maximale Aufzeichnungen der Innen- und Außentemperatur Kann bis zu drei Außensensoren empfangen Drahtlose Übertragung bei 868 MHz Signalempfangsintervalle alle 4 Sekunden BatterieendanzeigeDE2 Wandmontage oder Tischständer (ausklappbarer Tischständer im Lieferumfang enthalten) Der Außensender Fernübertragung der Außentemperatur zur Temperaturstation mit 868 MHz Spritzwassergeschütztes Gehäuse Gehäuse zur Wandmontage (Montage an einem geschützten Ort. Vermeiden Sie Kontakt mit Regen und direkter Sonneneinstrahlung) INBETRIEBNAHME: WENN EIN SENSOR VERWENDET WIRD:

1. Legen Sie zunächst die Batterien in den Sensor ein (siehe

"Installation und Austausch der Batterien im Temperatursensor" unten).

2. Legen Sie innerhalb von 30 Sekunden nach dem Einschalten des

Sensors die Batterien in die Temperaturstation ein (siehe "Installation und Austausch der Batterien in der Temperaturstation" unten). Sobald die Batterien eingelegt sind, leuchten alle Segmente des LCD-Bildschirms kurz auf. Dann wird die Innentemperatur und die Zeit als 0:00 angezeigt. Wenn sie nicht nach 60 Sekunden auf dem LCD-Display angezeigt werden, entfernen Sie die Batterien und warten Sie mindestens 60 Sekunden, bevor Sie sie wieder einsetzen. Sobald die Raumdaten angezeigt werden, kann der Benutzer mit dem nächsten Schritt fortfahren.

3. Nachdem die Batterien eingelegt sind, beginnt die

Temperaturstation mit dem Empfang des Datensignals vom Sensor.

4. Die Außentemperatur sollte auf der Temperaturstation angezeigt

werden. Außerdem wird das Signalempfangssymbol angezeigt. Wenn dies nicht nach 1 Minute geschieht, müssen die Batterien aus beiden Geräten entfernt und ab Schritt 1 zurückgesetzt werden.

5. Um eine ausreichende 868-MHz-Übertragung zu gewährleisten,

sollte die Endposition zwischen Temperaturstation und SensorDE3 nicht mehr als 100 Meter betragen (siehe Hinweise zu "Positionierung" und "868-MHz-Empfang"). Wenn mehr als ein Sensor verwendet wird

1. Der Benutzer muss alle Batterien aus der Temperaturstation und

den Sensoren entfernen und 60 Sekunden warten, wenn die Einstellung zuvor mit einem Sensor vorgenommen wurde.

2. Legen Sie die Batterien in den ersten Sensor ein.

3. Legen Sie innerhalb von 30 Sekunden nach dem Einschalten des

ersten Sensors die Batterien in die Temperaturstation ein. Sobald die Batterien eingelegt sind, leuchten alle Segmente des LCD- Bildschirms kurz auf. Dann wird die Innentemperatur und die Zeit als 0:00 angezeigt. Wenn sie nach 60 Sekunden nicht auf dem LCD-Display angezeigt werden, entfernen Sie die Batterien und warten Sie mindestens 60 Sekunden, bevor Sie sie wieder einsetzen.

4. Die Außentemperatur des ersten Sensors (Kanal 1) sollte auf der

Temperaturstation angezeigt werden. Außerdem wird das Signalempfangssymbol angezeigt. Wenn dies nicht nach 40 Sekunden geschieht, müssen die Batterien aus beiden Geräten entfernt und ab Schritt 1 zurückgesetzt werden.

5. Legen Sie die Batterien unmittelbar nach dem Einlegen (innerhalb

von 10 Sekunden nach dem Einlegen) der Batterie in die Temperaturstation in den zweiten Sensor ein.

6. Die Außentemperatur des zweiten Sensors und das Symbol

"Kanal 2" sollten dann auf der Temperaturstation angezeigt werden. Wenn dies nicht nach 40 Sekunden geschieht, müssen die Batterien aus allen Einheiten entnommen und ab Schritt 1 zurückgesetzt werden.

7. Legen Sie die Batterien unmittelbar nach dem Einlegen (innerhalb

von 10 Sekunden) des zweiten Sensors in den dritten Sensor ein.

8. Dann werden innerhalb von 40 Sekunden die Außendaten von

Kanal 3 des dritten Sensors angezeigt, und das Kanalsymbol wechselt wieder auf "1", sobald der dritte Sensor erfolgreich empfangen wurde. Ist dies nicht der Fall, muss der Benutzer die Einstellung von Schritt 1 aus neu starten. .DE4 Hinweis: Nachdem die drei Sensoren eingerichtet wurden, muss der Benutzer möglicherweise die auf der Temperaturstation angezeigten Messwerte mit den auf den Sensoranzeigen angezeigten Werten vergleichen, um zu erkennen, auf welchem Kanal jeder Sensor präsentiert wird. Wichtig: Übertragungsprobleme treten auf, wenn die Einstellung für zusätzliche Sensoren nicht wie oben beschrieben befolgt wird. Sollten Übertragungsprobleme auftreten, ist es notwendig, die Batterien aus allen Einheiten zu entfernen und die Einstellung ab Schritt 1 erneut zu beginnen. Wie man Batterien in der Temperaturstation installiert und austauscht Die Temperaturstation verwendet 2 x AAA, IEC LR3, 1,5V Batterien. Wenn die Batterien ersetzt werden müssen, erscheint das Symbol für schwache Batterien auf dem LCD-Display. Um die Batterien zu installieren und zu ersetzen, befolgen Sie bitte die folgenden Schritte:

1. Heben Sie den Batteriefachdeckel an.

2. Legen Sie die Batterien unter Beachtung der richtigen Polarität ein

(siehe Kennzeichnung).

3. Batteriefachabdeckung wieder aufsetzen.

Installation und Austausch der Batterien im Temperatursensor Der Temperatursensor verwendet 2 x AA, IEC LR6, 1,5V Batterien. Wenn die Batterien ersetzt werden müssen, erscheint das Symbol für schwache Batterien auf dem LCD der Temperaturstation. Um die Batterien zu installieren und zu ersetzen, befolgen Sie bitte die folgenden Schritte:

1. Entfernen Sie den Batteriefachdeckel.

2. Legen Sie die Batterien unter Beachtung der richtigen Polarität ein

3. Bringen Sie den Batteriehalter wieder an das Gerät an.

Hinweis: Im Falle eines Batteriewechsels in einer der Einheiten müssen alle Einheiten durch Befolgung der Einrichtungsprozeduren zurückgesetztDE5 werden. Der Grund dafür ist, dass der Sensor beim Start einen zufälligen Sicherheitscode vergibt, der in den ersten Minuten der Stromversorgung von der Temperaturstation empfangen und gespeichert werden muss. Batteriewechsel: Es wird empfohlen, die Batterien in allen Einheiten alle 12 Monate zu ersetzen, um eine optimale Genauigkeit dieser Einheiten zu gewährleisten. LCD-Bildschirm und Einstellungen: B1 – Zeit B2 – Innentemperatur B3 – Außentemperatur B4 – Aktueller Kanal B5 – Signalempfangssymbol* B6 – MIN/MAX-Symbole

*Wenn das Signal von der Temperaturstation erfolgreich empfangen wird, wird dieses Symbol eingeschaltet. (Wenn nicht erfolgreich, wird das Symbol nicht im LCD angezeigt.) So kann der Benutzer leicht erkennen, ob der letzte Empfang erfolgreich war (Symbol ein) oder nicht (Symbol aus). Andererseits zeigt das kurze Blinken des Symbols an, dass ein Empfang gerade stattfindet. Zur besseren Unterscheidbarkeit ist der LCD-Bildschirm in 3 Abschnitte unterteilt, in denen die Informationen für Zeit, Innen- und Außentemperatur angezeigt werden. Bereich 1 – ZeitDE6 Anzeige der Zeit. Bereich 2 – Innentemperatur Anzeige der Innentemperatur Bereich 3 – Außentemperatur Anzeige der Außentemperatur

Funktionstasten der Temperaturstation: Die Temperaturstation hat nur vier einfach zu bedienende Funktionstasten.

C1 – SET-Taste (Einstellung) Halten Sie die Taste etwa 3 Sekunden lang gedrückt, um den manuellen Einstellungsmodus aufzurufen. C2 - + Taste(Plus) Um eine Anpassung der Zeiteinstellung vorzunehmen. C3 – MIN/MAX-Taste (Min/Max-Temperatur) Wird verwendet, um zwischen den minimalen und maximalen aufgezeichneten Messwerten der Innen- und Außentemperatur umzuschalten Halten Sie die Taste gedrückt, um die minimale und maximale Aufzeichnung zurückzusetzen, wenn die minimale oder maximale Aufzeichnung angezeigt wird.DE7 C4 – CH-Taste (Kanal) Um zwischen den Außensensoren 1, 2 und 3 umzuschalten (wenn mehr als 1 Sensor verwendet wird) Manuelle Einstellung: Einstellung der 12/24-Stunden-Zeitanzeige und Einstellung der Temperatureinheit (°C/°F) Der Benutzer kann wählen, ob die Zeit im 12- oder 24-Stunden-Modus angezeigt werden soll: Hinweis: Wenn die Zeitanzeige als 12-Stunden-Modus eingestellt ist, wird die Temperatureinheit auf F festgelegt; wenn der Zeitmodus auf 24 Stunden eingestellt ist, wird die Temperatureinheit auf C festgelegt.

1. Halten Sie im normalen Anzeigemodus die Taste set ca. 3 Sekunden

lang gedrückt. Die "12h"- oder "24h"-Stelle blinkt.

2. Drücken Sie die Taste +, um den gewünschten Zeitanzeigemodus

3. Drücken Sie kurz die Set-Taste, um zur manuellen Zeiteinstellung zu

gelangen. Manuelle Zeiteinstellung User can manually set the time of the temperature station by using the following steps:

1. Die Stundenziffer der Zeitanzeige blinkt.

2. Drücken Sie die Taste +, um die Stunde einzustellen. Halten

Sie die Taste gedrückt, um einen schnellen Vorlauf zu ermöglichen. Drücken Sie die Taste set, um zu bestätigen und zur Minuteneinstellung zu gelangen.

3. Die Minutenstelle blinkt. Drücken Sie die Taste +, um die

Minute einzustellen. Halten Sie die Taste gedrückt, um einen schnellen Vorlauf zu ermöglichen. Drücken Sie erneut die Taste set, um zur normalen Anzeige zurückzukehren. Anzeige der minimalen und maximalen Messwerte: Der Benutzer kann die Datensätze für die minimale und maximale Innentemperatur sowie die minimale und maximale Außentemperatur durch die folgenden Schritte einsehen:

1. Drücken Sie einmal die Min/Max-Taste, um die minimale

Innentemperatur, die minimale Außentemperatur anzuzeigen.DE8

2. Drücken Sie noch einmal die Min/Max-Taste, um die

maximale Innentemperatur und die maximale Außentemperatur anzuzeigen. Zurücksetzen der minimalen und maximalen Messwerte: Der Benutzer kann die minimalen und maximalen Temperaturdaten durch die folgenden Schritte auf den aktuellen Wert zurücksetzen:

1. Drücken Sie einmal auf die Min/Max-Taste, um die Min-Daten

2. Halten Sie die Min/Max-Taste etwa 3 Sekunden lang

gedrückt, um alle Min/Max-Daten in einem einzigen Vorgang auf die aktuellen Werte zurückzusetzen.

3. Die Daten aller Außen- und Innensensoren werden

gleichzeitig zurückgesetzt. Temperatur-Sensor: Die Außentemperatur wird etwa alle 4 Sekunden gemessen und an die Temperaturstation übertragen. Der Bereich des Temperatursensors kann durch die Temperatur beeinflusst werden. Bei kalten Temperaturen kann sich der Sendeabstand verringern. Bitte beachten Sie dies bei der Platzierung des Sensors. 868 MHz-Empfangskontrolle Die Temperaturstation sollte die Temperaturdaten innerhalb weniger Sekunden nach der Einrichtung empfangen. Wenn die Temperaturdaten etwa 1 Minute nach dem Einrichten nicht empfangen werden (das Display zeigt nach aufeinanderfolgenden Ausfällen des Empfangssignals für Zeiten "- - -" an), überprüfen Sie bitte die folgenden Punkte:

1. Der Abstand der Temperaturstation oder des Sensors sollte

mindestens 1,5 bis 2 Meter von störenden Quellen wie Computermonitoren oder Fernsehgeräten entfernt sein.

2. Vermeiden Sie die Positionierung der Temperaturstation auf oder

in unmittelbarer Nähe von Metallfensterrahmen.

3. Die Verwendung anderer elektrischer Produkte wie Kopfhörer

oder Lautsprecher, die auf der gleichen Signalfrequenz (868 MHz) arbeiten, kann die korrekte Signalübertragung und den korrekten Empfang verhindern.DE9

4. Nachbarn, die elektrische Geräte verwenden, die auf der

868MHz-Signalfrequenz arbeiten, können ebenfalls Störungen verursachen. Hinweis: Wenn das 868MHz-Signal korrekt empfangen wird, darf der Batteriefachdeckel weder des Sensors noch der Temperaturstation wieder geöffnet werden, da die Batterien aus den Kontakten herausspringen und eine falsche Rückstellung erzwingen könnten. Sollte dies versehentlich geschehen, dann setzen Sie alle Einheiten zurück (siehe Einrichtung oben), da sonst Übertragungsprobleme auftreten können. Die Übertragungsreichweite beträgt etwa 100 m vom Sensor zur Temperaturstation (im freien Raum). Dies hängt jedoch von der Umgebung und den Störpegeln ab. Ist trotz der Beachtung dieser Faktoren kein Empfang möglich, müssen alle Systemeinheiten zurückgesetzt werden (siehe Einrichtung). Batterieendanzeige Die Batterieendanzeige wird auf dem LCD-Display angezeigt, wenn die Batterien gewechselt werden müssen. Positionierung der Temperaturstation: Die Temperaturstation wird mit einem ausklappbaren Tischständer geliefert, der die Möglichkeit bietet, das Gerät auf einem Tisch zu platzieren oder an der Wand zu befestigen. Bitte prüfen Sie vor der Wandmontage, ob die Außentemperaturwerte an den gewünschten Stellen empfangen werden können. Zur Wandmontage:

1. Befestigen Sie eine Schraube (nicht mitgeliefert) in der

gewünschten Wand und lassen Sie den Kopf um ca. 5 mm nach außen stehen.

2. Hängen Sie die Temperaturstation an die Schraube. Denken Sie

daran, dass sie vor dem Lösen einrastet. Positionierung der Temperatursensoren: Der Sensor wird mit einem Halter geliefert, der mit den beiden mitgelieferten Schrauben an einer Wand befestigt werden kann. Der Sensor kann auch auf einer ebenen Fläche positioniert werden, indem der Ständer unten am Sensor befestigt wird.DE10 Zur Wandmontage:

1. Befestigen Sie die Halterung mit den Schrauben und

Kunststoffdübeln an einer gewünschten Wand.

2. Befestigen Sie den Ferntemperatursensor auf die Klipp-Halterung.

Hinweis: Bevor Sie die Sensorwandbasis dauerhaft befestigen, platzieren Sie alle Einheiten an den gewünschten Stellen, um zu prüfen, ob die Außentemperaturmessung empfangen werden kann. Falls das Signal nicht empfangen wird, verlegen Sie die Sensoren an einen anderen Ort oder verschieben Sie sie leicht, da dies den Signalempfang erleichtern kann. Pflege und Wartung: Extreme Temperaturen, Vibrationen und Stöße sollten vermieden werden, da diese zu Schäden an der Einheit führen und ungenaue Vorhersagen und Messwerte liefern können. Verwenden Sie zum Reinigen der Anzeige und des Gehäuses nur ein weiches, feuchtes Tuch. Verwenden Sie keine Lösungs- oder Scheuermittel, da diese das LCD und das Gehäuse beschädigen können. Tauchen Sie das Gerät nicht in Wasser ein. Entfernen Sie sofort alle Batterien mit geringer Leistung, um ein Auslaufen und eine Beschädigung zu vermeiden. Ersetzen Sie sie nur durch neue Batterien des empfohlenen Typs. Machen Sie keine Reparaturversuche an dem Gerät. Bringen Sie sie zur Reparatur durch einen qualifizierten Techniker an ihre ursprüngliche Verkaufsstelle zurück. Das Öffnen und die Manipulation des Geräts kann zum Erlöschen der Garantie führen. Setzen Sie die Geräte nicht extremen und plötzlichen Temperaturschwankungen aus, dies kann zu schnellen Änderungen der Vorhersagen und Messwerte führen und dadurch ihre Genauigkeit verringern. Hiermit erklärt Technotrade, dass sich das Produkt WS 9900 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU undDE11 ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665099002 TECHNISCHE DATEN: Temperaturmessbereich Innen: -9.9ºC to +59.9ºC with 0.1ºC resolution (“OF.L” displayed if outside this range) Außen: -39.9ºC to +59.9ºC with 0.1ºC resolution (“OF.L” displayed if outside this range) Intervall zur Überprüfung der Innentemperatur: alle 15 Sekunden Übertragungsfrequenz: 868 MHz Maximale Sendeleistung: 13 dBm Intervall zur Überprüfung der Daten im Freien: alle 4 Sekunden Stromversorgung Temperaturstation: 2 x AAA, IEC LR3, 1.5V Außentemperatursensor: 2 x AA, IEC LR6, 1.5V Lebenszyklus der Batterie: etwa 12 Monate (Alkalibatterien empfohlen) Abmessungen (B x H x T) Temperaturstation: 84 x 149 x 22.6 mm Außensender: 38.2 x 128.3 x 21.2 mm Haftungsausschluss: Die Elektro- und Elektronikabfälle enthalten gefährliche Stoffe. Die Entsorgung von Elektronikschrott in wildem Gelände und/oder auf nicht genehmigtem Gelände schädigt die Umwelt stark. Bitte wenden Sie sich an Ihre lokalen oder/und regionalen Behörden, um die Adressen von legalen Abladeplätzen mit selektiver Sammlung zu erhalten. Alle elektronischen Instrumente müssen von nun an recycelt werden. Der Benutzer muss sich aktiv an der Wiederverwendung, dem Recycling und der Verwertung des elektrischen und elektronischen Abfalls beteiligen. Die uneingeschränkte Entsorgung von elektronischem Abfall kann der öffentlichen Gesundheit und der Umweltqualität schaden. Wie auf der Geschenkverpackung angegeben und auf dem Produkt beschriftet, wird das Lesen des "Benutzerhandbuchs" zum Nutzen des Benutzers dringend empfohlen. Dieses Produkt darf jedoch nicht in die allgemeinen Mülltonnen geworfen werden.DE12 Der Hersteller und Lieferant kann keine Verantwortung für fehlerhafte Messwerte und die Konsequenzen übernehmen, die sich aus einer fehlerhaften Ablesung ergeben. Dieses Produkt ist nur für die Verwendung im Haushalt als Temperaturanzeige vorgesehen. Dieses Produkt darf nicht für medizinische Zwecke oder zur öffentlichen Information verwendet werden. Die Spezifikationen dieses Produkts können ohne vorherige Ankündigung geändert werden. Außerhalb der Reichweite von Kindern aufbewahren. Kein Teil dieses Handbuchs darf ohne schriftliche Genehmigung des Herstellers vervielfältigt werden. Umwelteinflüsse auf Funkempfang Wie bei allen kabellosen Geräten kann der Funkempfang der Station durch folgende Einflüsse beeinträchtigt sein: lange Übertragungswege inmitten hoher Gebäude in Betonbauten nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände in bewegten Fahrzeugen Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen. Beachten Sie, dass der Außensender nur im absoluten Freifeld (ohne Störquellen) seine maximale Reichweite nutzen kann. Jede Störquelle, die sich zwischen Außensender und Station befindet (Dächer, Mauern, Böden, Decken, dicke Bäume, etc.), verringert die Reichweite des Senders um die Hälfte. Vorsichtsmaßnahmen Die Basisstation ist ausschließlich für den Gebrauch in Innenräumen gedacht und der Außensender ist für den Gebrauch im Außenbereich gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktemDE13 Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Ersetzen Sie stets einen vollständigen Batteriesatz. Mischen Sie niemals alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!DE14 Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.EN1 WIRELESS 868 MHz TEMPERATURE STATION
