BEDIENUNGSANLEITUNG MCX8000 DENON

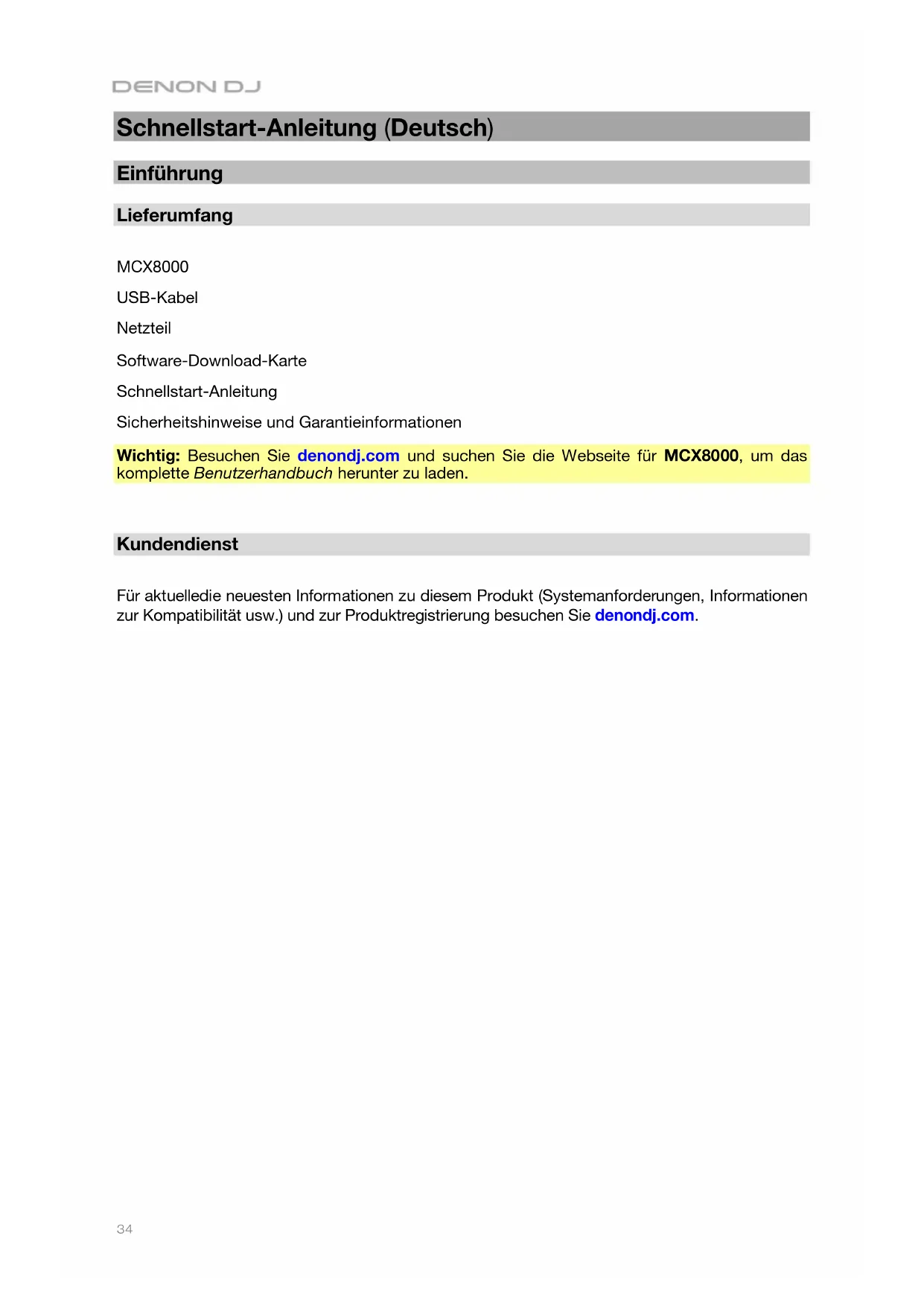

Schnellstart-Anleitung (Deutsch) Einführung Lieferumfang MCX8000 USB-Kabel Netzteil Software-Download-Karte Schnellstart-Anleitung Sicherheitshinweise und Garantieinformationen Wichtig: Besuchen Sie denondj.com und suchen Sie die Webseite für MCX8000, um das komplette Benutzerhandbuch herunter zu laden.

Kundendienst Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und zur Produktregistrierung besuchen Sie denondj.com.35

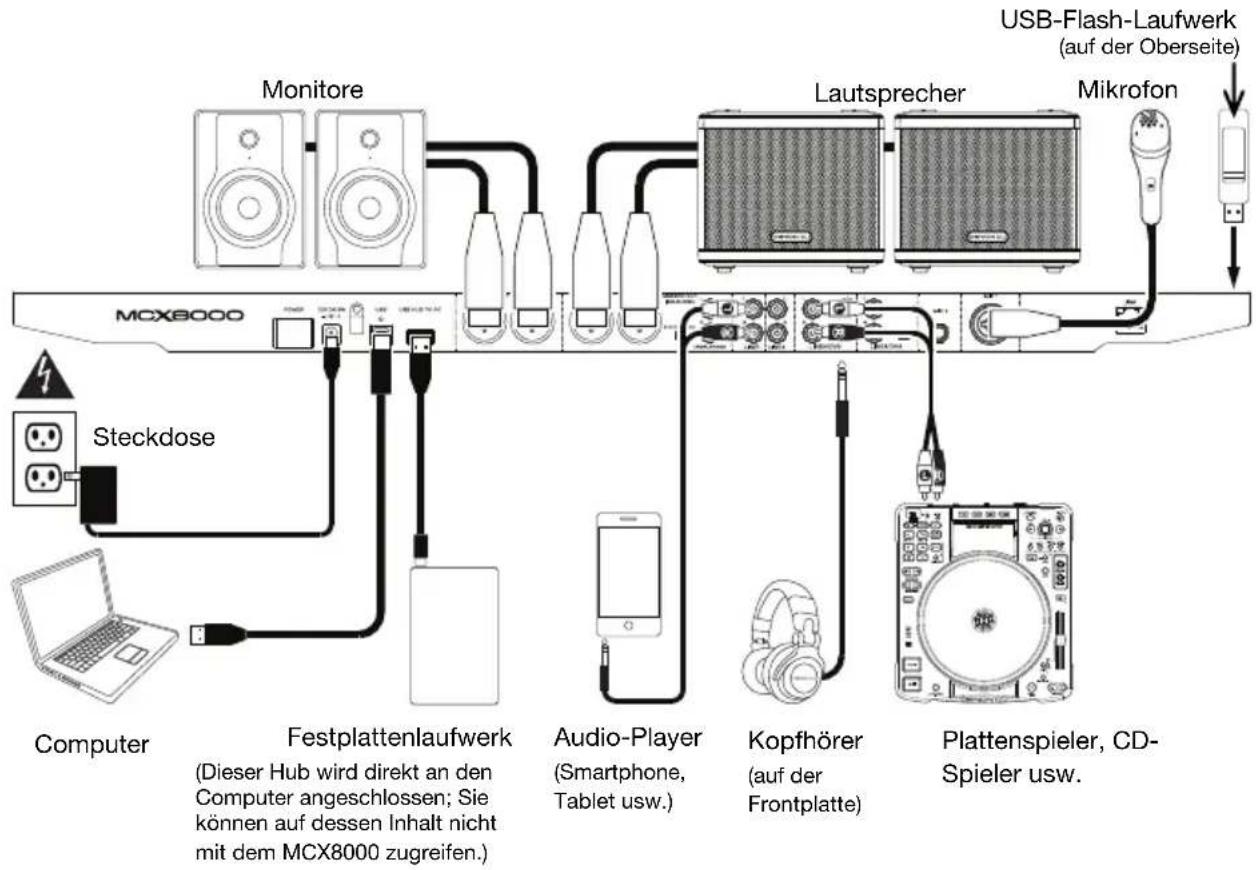

Einrichten Wichtig: Gelegentlich können wir die MCX8000-Firmware aktualisieren, um ihre Leistung zu verbessern. Besuchen Sie denondj.com, um nach verfügbaren Firmware-Updates zu suchen, vor allem nachdem Sie Ihre Software aktualisiert haben (Firmware-Updates können sich an neue Software-Features richten). Hinweis: Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

1. Besuchen Sie denondj.com und melden Sie sich bei Ihrem Konto an. (Erstellen Sie ein Konto,

wenn dies Ihr erstes Denon DJ-Produkt ist.)

2. Über Ihr Konto laden und installieren Sie die neuesten Versionen von Engine und Serato DJ.

3. Nur für Windows-Benutzer: Laden und installieren Sie den neuesten Windows-Treiber über Ihr

4. Verbinden Sie Eingangsquellen (Mikrofone, CD-Spieler usw.) mit dem MCX8000.

5. Schließen Sie die Ausgabegeräte (Kopfhörer, Leistungsverstärker, Lautsprecher usw.) an das

6. Schließen Sie alle Geräte an die Stromquellen an und schalten die Geräte in der richtigen

• Zu Beginn einer Session schalten Sie (1) Eingangsquellen, (2) MCX8000 und Anzeigeeinheit und die (3) Ausgabegeräte ein.

• Beim Beenden einer Sitzung schalten Sie (1) Ausgabegeräte, (2) MCX8000 und die Anzeigeeinheit und die (3) Eingangsquellen aus.

7. Mit einem handelsüblichen USB-Kabel (im Lieferumfang enthalten) verbinden Sie den USB-

Anschluss der MCX8000 mit dem Computer.

8. Um Serato DJ zu verwenden: Verbinden Sie den USB-Anschluss des MCX8000 mit einem

Standard-USB-Kabel (im Lieferumfang enthalten) mit Ihrem Computer. Öffnen Sie Serato DJ und los geht’s! Für weitere Informationen über die Verwendung von Serato DJ mit MCX8000 besuchen Sie serato.com/dj/support und wählen Denon DJ MCX8000. Zur Verwendung von Engine (Standalone-Wiedergabe): Stecken Sie ein USB-Flash-Laufwerk (mit einer Engine-konfigurierten Musikbibliothek) in einen USB-Port des MCX8000.

Computer Monitore Lautsprecher Mikrofon Kopfhörer (auf der Frontplatte) Steckdose Audio-Player (Smartphone, Tablet usw.) USB-Flash-Laufwerk (auf der Oberseite) Festplattenlaufwerk (Dieser Hub wird direkt an den Computer angeschlossen; Sie können auf dessen Inhalt nicht mit dem MCX8000 zugreifen.) Plattenspieler, CD- Spieler usw.36

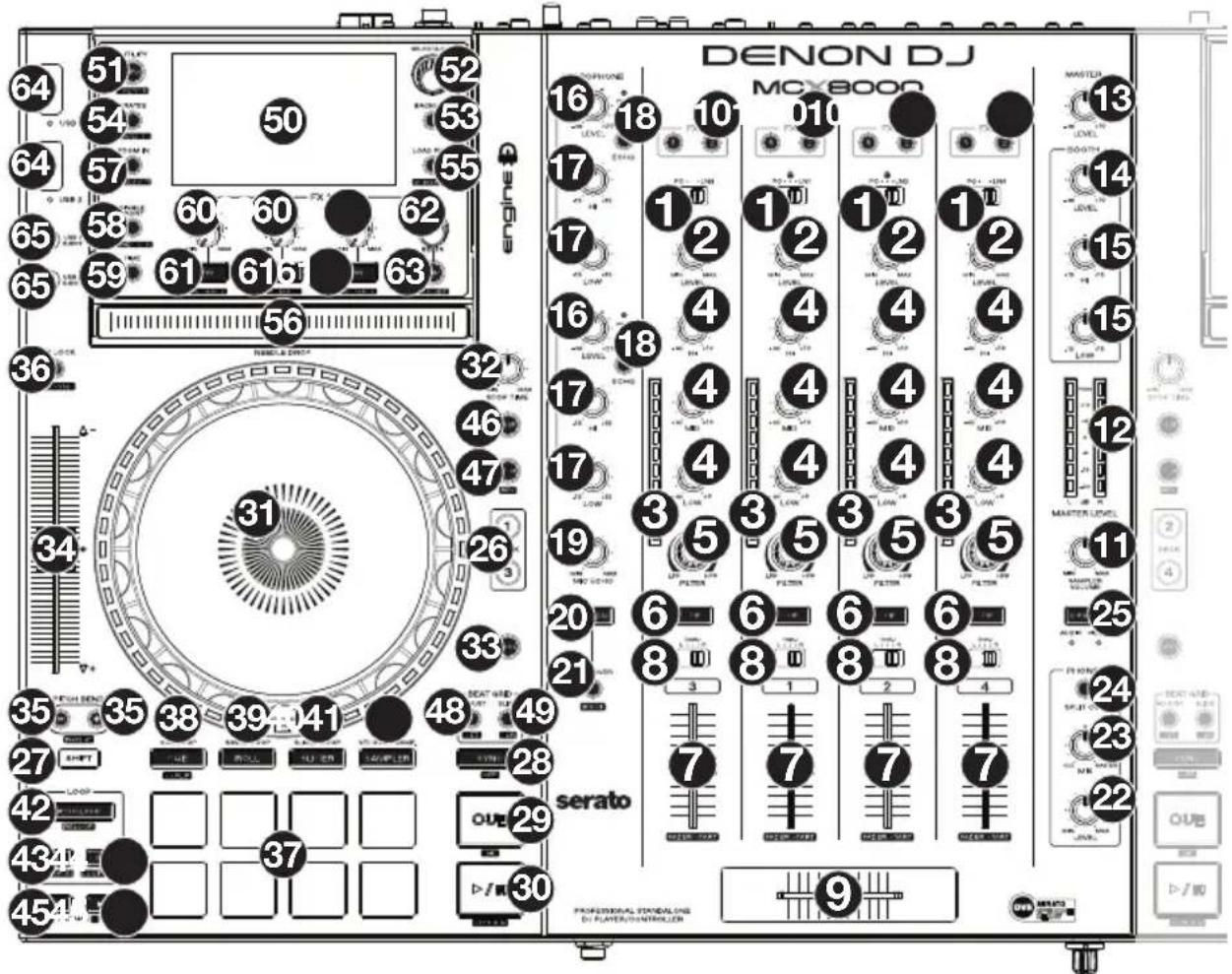

Funktionen Oberseite

1. Eingangswahlschalter: Stellen Sie diesen Schalter auf die gewünschte Audioquelle des

jeweiligen Kanals ein: PC (ein Track, der auf diesem Deck in der Software abgespielt wird), Line (ein Gerät, das an den Line-Eingang auf der Rückseite angeschlossen ist) oder Engine (ein Track, auf einem USB-Stick; Ebenen 1 und 2 nur). Bitte beachten Sie, dass die Line/Phono- Wahlschalter auf der Rückseite ebenfalls richtig eingestellt sein müssen. Außerdem senden die Kanal-Controller nur dann MIDI-Daten, wenn ihre Eingangswahlschalter auf PC eingestellt sind.

2. Kanalpegel: Drehen Sie diesen Regler, um den Pegel des Pre-Fader- und Pre-EQ-

Audiokanalsignals einzustellen.

3. Kanalpegel-Anzeige: Diese LEDs zeigen den Audiosignalpegel des Kanals an.

4. Kanal-EQ: Drehen Sie diese Regler, um Höhen, Mitten und niedrige Frequenzen des Kanals

anzuheben oder abzusenken.

5. Kanalfilter: Drehen Sie diesen Regler, um den Filter anzupassen, der auf den Kanal angewendet

wird. Drehen Sie den Regler gegen den Uhrzeigersinn, um einen Tiefpassfilter anzuwenden. Drehen Sie den Regler im Uhrzeigersinn, um einen Hochpassfilter anzuwenden.

6. Kanal-Cue: Drücken Sie diese Taste, um das Pre-Fader-Signal des Kanals an den Cue-Kanal

des Kopfhörers zu senden.

7. Kanal-Fader: Verwenden Sie diesen Regler, um die Lautstärke des Kanals einzustellen.

8. Crossfader-Zuordnung: Sendet die Audio-Wiedergabe auf den entsprechenden Kanal auf der

einen Seite des Crossfaders (L oder R) oder umgeht den Crossfader und sendet das Audiosignal direkt an den Program Mix (Center, Thru).

9. Crossfader: Verwenden Sie diesen Crossfader, um die aktiven Decks zu mischen.37

10. FX Zuweisen: Verwenden Sie diese Tasten, um dem entsprechenden Kanal Effekt 1 und/oder 2

11. Sample-Pegel: Drehen Sie diesen Regler, um die Lautstärke des Software-Samplers einzustellen.

12. Masterpegel-Anzeige: Diese LEDs zeigen den Audiosignalpegel des (aus den Master-

Ausgängen gesendeten) Master-Mix an.

13. Master: Drehen Sie diesen Regler, um die Lautstärke der Hauptausgänge einzustellen.

14. Booth: Drehen Sie diesen Regler, um die Lautstärke der Booth-Ausgänge einzustellen.

15. Booth-EQ: Drehen Sie diese Regler, um höhen und niedrige Frequenzen der Booth-Ausgänge

anzuheben oder abzusenken.

16. Mikrofonlautstärke: Drehen Sie diesen Regler, um die Lautstärke der entsprechenden Mikrofon-

Eingänge einzustellen. Die Peak-Leuchte neben jedem Regler zeigt den aktuellen Signalpegel durch ihre Farben an: grün (niedrig), gelb (normal/optimal) oder rot (Maximum/Peak). Wichtig: Die Audiosignale von den Mikrofonen werden direkt an die Hauptausgänge geroutet.

17. Mic EQ: Drehen Sie diese Regler, um die hohen und niedrigen Frequenzen für die

entsprechenden Mikrofone anzuheben oder abzusenken.

18. Mic Echo: Drücken Sie diese Taste, um den Halleffekt am Mikrofon-Audiosignal zu

aktivieren/deaktivieren.

19. Mic Echo-Pegel: Drehen Sie diesen Regler, um den Anteil des Halleffekts einzustellen, der auf

das Mikrofonsignal angewendet wird.

20. Mic On/Off: Drücken Sie diese Taste, um die Mikrofon-Eingänge zu aktivieren/deaktivieren.

21. Talkover/Post: Drücken Sie diese Taste zum Aktivieren/Deaktivieren der „Talkover“-Funktion,

die automatisch die Lautstärke des Master-Mix reduziert, wenn Sie in das Mikrofon sprechen. Halten Sie die Umschalttaste und drücken diese Taste zum Aktivieren/Deaktivieren der „Post“- Funktion. Bei Aktivierung wird das Mikrofonsignal nicht an die Booth-Ausgänge gesendet.

22. Monitorpegel: Regelt die Lautstärke des Kopfhörer-Cueing.

23. Monitor Pan: Passt die Audio-Ausgabe der Software für die Kopfhörer an und mixt zwischen

Cue-Ausgang und Master-Mix-Ausgang.

24. Split Cue: Wenn dieser Schalter auf die Position On gebracht wird, wird das Kopfhörersignal

„aufgeteilt“, so dass alle Kanäle, die an den Cue-Kanal gesendet werden, auf Mono summiert und an den linken Kopfhörerkanal gesendet werden und der Master-Mix auf Mono summiert und an den rechten Kanal gesendet wird. Wenn sich der Schalter in der Position Aus befindet, wird der Cue-Kanal und Master-Mix „zusammengemischt“.

25. X-F Link: Drücken Sie diese Taste, um den Serato Video-Crossfader mit dem Audio-Crossfader

zu verbinden oder zu trennen.

26. Ebene: Wählt aus, welche Ebene in der Software vom Hardware-Deck gesteuert wird. Die linke

Deck A kann Ebene 1 oder 3 steuern; die rechte Deck B kann Ebene 2 oder 4 steuern.

27. Umschalten: Halten Sie diese Taste gedrückt, um auf sekundäre Funktionen anderer

Bedienelemente zuzugreifen.

28. Sync / Sync Off: Wenn Sie Serato DJ verwenden, drücken Sie diese Taste, um Tempo und

Phase des jeweiligen Decks mit dem Tempo und der Phase des anderen Decks automatisch zu synchronisieren. Wenn Sie Engine verwenden, drücken Sie diese Taste, um das Tempo des jeweiligen Decks automatisch mit dem Tempo des anderen Decks zu synchronisieren. Die Sync-Taste auf dem Hauptdeck beginnt zu blinken. Halten Sie die Umschalttaste und drücken Sie diese Taste, um Sync zu deaktivieren. Wichtig: Das Synchronisieren zwischen Serato DJ und Engine ist nicht möglich.38

29. Cue / Track Start: Während der Wiedergabe können Sie diese Taste drücken, um den Track zu

diesem temporären Cue-Punkt zurückzubringen. Wenn Sie keinen temporären Cue-Punkt festgelegt haben, dann klicken Sie bitte hier, um zum Anfang des Tracks zurückzukehren. (Um einen temporären Cue-Punkt festzulegen, stellen Sie sicher, dass der Track pausiert ist, bewegen den Plattenteller, um den Audioabspielkopf an der gewünschten Stelle zu platzieren und drücken dann auf diese Taste.) Wenn das Deck pausiert ist, können Sie diese Taste gedrückt halten, um den Track ab dem temporären Cue-Punkt wiederzugeben. Das Loslassen der Cue-Taste bringt den Track zum temporären Cue-Punkt zurück und pausiert ihn. Um die Wiedergabe fortzusetzen ohne zum temporären Cue-Punkt zurückzuspringen, halten Sie diese Taste und dann die Wiedergabe- Taste gedrückt und lassen dann beide Tasten los. Halten Sie die Umschalttaste gedrückt und drücken Sie anschließend diese Taste, um zum Anfang des Tracks zurückzuspringen.

30. Wiedergabe/Pause / Stutter: Mit dieser Taste kann die Wiedergabe pausiert oder fortgesetzt werden.

Halten Sie die Umschalttaste gedrückt und drücken Sie anschließend diese Taste, um den Track ab dem zuletzt festgelegten Cue-Punkt mit einem „Stottereffekt“ zu versehen.

31. Plattenteller: Kapazitiver, berührungsempfindlicher Plattenteller, der den Abspielkopf steuert,

wenn das Rad berührt und bewegt wird. Wenn die Taste Vinyl aktiv ist, bewegen Sie den Plattenteller, um den Track wie eine Vinylschallplatte zu „scratchen“. Wenn die Vinyl-Taste ausgeschaltet ist (oder wenn Sie nur die Seite des Plattentellers berühren), bewegen Sie den Plattenteller, um die Geschwindigkeit des Tracks vorübergehend zu modifizieren. Wenn Sie einen Loop bearbeiten, bewegen Sie den Plattenteller, um den Loop In- und Loop Out-Punkt einzustellen. Halten Sie die Umschalttaste gedrückt und bewegen Sie den Plattenteller, um schnell durch den Track zu navigieren.

32. Stoppzeit: Steuert die Geschwindigkeit, mit der „Plattenteller“ bis zum Stillstand bremst („Bremszeit“).

33. Vinyl: Mit dieser Taste aktivieren/deaktivieren Sie einen „Vinyl-Modus“ für den Plattenteller.

Wenn dieser aktiviert ist, können Sie den Plattenteller verwenden, um das „Scratchen“ einer Vinyl-Platte zu simulieren.

34. Pitch-Fader: Bewegen Sie diesen Fader, um die Geschwindigkeit (Pitch) des Tracks

einzustellen. Sie können den Gesamtbereich mit den Pitch-Bend-Tasten anpassen.

35. Pitch Bend –/+: Halten Sie eine dieser Tasten gedrückt, um das Tempo des Tracks

vorübergehend (entweder) zu verringern oder zu erhöhen. Halten Sie die Umschalttaste gedrückt und halten Sie eine dieser Tasten gedrückt, um durch die verfügbaren Bereiche des Pitch-Fader zu navigieren.

36. Key Lock: Drücken Sie diese Taste zum Aktivieren/Deaktivieren von Key Lock. Wenn Key Lock

aktiviert ist, bleibt die Tonart des Tracks gleich (0%), auch wenn Sie das Tempo anpassen. Währen Sie Serato DJ verwenden, halten Sie die Umschalttaste gedrückt und drücken dann auf diese Taste, um automatisch die Tonart des entsprechenden Decks mit der Tonart des anderen Decks abzustimmen. Dies können Sie nutzen, wenn Sie das Plugin Pitch ‘n Time DJ von Serato installiert haben.

37. Pads: Je nach aktuellem Pad-Modus besitzen diese Pads unterschiedliche Funktionen auf

38. Cue / Cue Loop / Flip: Mit dieser Taste kann zwischen drei Pad-Modi gewechselt werden: Cue-

Modus, Cue-Loop Modus und Flip-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Cue-Modus ausgewählt. Bitte lesen Sie die Benutzerhandbuch, um mehr über diese Funktion zu erfahren.

39. Roll / Gespeicherten-Loop: Mit dieser Taste kann zwischen zwei Pad-Modi gewechselt werden:

Roll-Modus und Gespeicherten-Loop-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Roll-Modus ausgewählt. Bitte lesen Sie die Benutzerhandbuch, um mehr über diese Funktion zu erfahren.

40. Slicer / Slicer Loop: Mit dieser Taste kann zwischen zwei Pad-Modi gewechselt werden: Slicer-

Modus und Slicer Loop-Modus. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Slicer-Modus ausgewählt. Bitte lesen Sie die Benutzerhandbuch, um mehr über diese Funktion zu erfahren. Wichtig: In Serato DJ, damit der Slicer-Modus und der Slicer Loop-Modus funktioniert, muss Ihr Track ein Beat-Grid eingestellt haben.39

41. Sampler / Velocity Samp.: Mit dieser Taste kann zwischen zwei Pad-Modi gewechselt werden:

Sampler-Modus und Anschlagdynamischer Sampler-Modus. Der Sampler-Modus ist nur in Serato DJ verfügbar. Wenn die Taste nicht leuchtet, wird beim erstmaligen Drücken der Taste immer der Sampler- Modus ausgewählt. Bitte lesen Sie die Benutzerhandbuch, um mehr über diese Funktion zu erfahren.

42. Auto-Loop/Reloop: Drücken Sie diese Taste, um eine Auto-Schleife mit der in der Software

eingestellten Länge zu erstellen. Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um zum zuletzt gespielten Loop zu springen und diesen sofort zu aktivieren.

43. X 1/2 Loop / Loop In: Drücken Sie diese Taste, um die Länge des aktuellen Loops zu halbieren. Halten

Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um einen Loop In-Punkt an der aktuellen Position zu erstellen.

44. X 2 Loop / Loop Out: Drücken Sie diese Taste, um die Länge des aktuellen Loops zu verdoppeln.

Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um einen Loop Out- Punkt an der aktuellen Position zu erstellen.

45. / / Parameter 1/2: Verwenden Sie diese Tasten für verschiedene Funktionen in jedem Pad-Modus.

Halten Sie die Umschalttaste gedrückt und drücken Sie diese Tasten um auf sekundäre Funktionen zuzugreifen.

46. Slip: Drücken Sie diese Taste zum Aktivieren oder Deaktivieren des Slip-Modus. Im Slip-Modus können

Sie zu Cue-Punkten springen, Loop-Rolls auslösen oder die Plattenteller verwenden. Die Zeitleiste des Tracks wird dabei normal fortgesetzt. In anderen Worten: Wenn Sie die Aktion stoppen, nimmt der Track die normale Wiedergabe an jenem Punkt auf, an dem sich der Track befunden hätte, wenn Sie keine Aktionen durchgeführt hätten (als ob der Track einfach normal weitergespielt worden wäre).

47. Censor/Umkehren: Halten Sie die Umschalttaste und dann diese Taste gedrückt, um die Censor-

Funktion zu aktivieren/deaktivieren: der Track wird rückwärts abgespielt, wenn Sie die Taste jedoch loslassen, wird der Track die normale Wiedergabe an jenem Punkt wieder aufnehmen, an dem sich der Track befinden würde, wenn Sie die Censor-Funktion nie aktiviert hätten (so als ob der Track einfach normal weitergelaufen wäre). Halten Sie die Umschalttaste und drücken Sie diese Taste, um die Wiedergabe des Tracks normal umzukehren.

48. Anpassen/Festlegen: Halten Sie diese Taste gedrückt und bewegen Sie den Plattenteller, um das

gesamte Beat Grid zu „verbiegen“. Halten Sie die Umschalttaste gedrü ckt und drüc ken Sie diese Taste, um einen Beat-Marker an der aktuellen Position des Audio-Zeigers festzulegen. Wichtig: Ihr Track muss ein festgelegtes Beat-Grid haben, damit das Anpassen funktioniert. Außerdem verändert die Funktion Anpassen die BPM-Anzahl Ihres Tracks. Wichtig: Diese Funktion ist nicht verfügbar in Engine.

49. Verschieben/Löschen: Wenn Sie das Beat Grid (Taktraster) der Software verwenden, halten Sie diese

Taste gedrückt und bewegen den Plattenteller, um das gesamte Beat Grid nach rechts oder links zu „rücken“ (d.h. verschieben oder bewegen). Halten Sie die Umschalttaste gedrückt und drücken Sie diese Taste, um das gesamte Beat Grid zu löschen. Wichtig: Ihr Track muss ein festgelegtes Beat Grid haben, damit die Taste Verschieben/Löschen funktioniert. Wichtig: Diese Funktion ist nicht verfügbar in Engine.

50. Anzeigen: Verwenden Sie die Bildschirme, um Leistungsinformationen, Wellenformen und Ihre

Bibliothek anzuzeigen. Bitte lesen Sie die Benutzerhandbuch, um mehr über diese Funktion zu erfahren.

51. Anzeigen/Optionen/Spalte: Drücken Sie diese Taste, um zwischen Bibliotheksansicht und Track-

Ansicht zu wechseln. Halten Sie diese Taste gedrückt, um das Menü Optionen zu öffnen. Bitte beachten Sie das Benutzerhandbuch für weitere Informationen. Halten Sie die Umschalttaste gedrückt und drücken dann diese Taste, um den Spaltentyp in der Bibliotheksansicht zu ändern.

52. Regler für Auszuwählen/Laden: Drehen Sie diesen Regler, um durch die Listen zu navigieren. Drücken

Sie den Regler, um ein Element auszuwählen oder um den aktuell ausgewählten Track auf das Deck zu laden. Halten Sie die Umschalttaste gedrückt und drehen dann diesen Regler, um schnell durch die Tracks in Ihrer Bibliothek zu blättern. Tipp: Drücken Sie diese Taste zweimal schnell hintereinander, um den gleichen Track auf beide Decks zu laden („Instant Doubles“).40

53. Zurück/Clr: Drücken Sie diese Taste, um zum vorherigen Fenster zu springen. Wenn Sie eine Liste

ansehen, drücken Sie diese Taste, um alle Sortierfilter zu löschen.

54. Crates/Playlists: Wenn Sie Serato DJ verwenden, drücken Sie diese Taste, um die verschiedenen Bereiche

anzuzeigen. Halten Sie die Umschalttaste gedrückt und drücken dann auf diese Taste, um die Ansicht zu ändern. Während Sie Engine verwenden, drücken Sie diese Taste, um Ihre Crates anzuzeigen. Halten Sie die Umschalttaste gedrückt und drücken Sie dann auf diese Taste, um Ihre Playlists anzuzeigen. Wichtig: Sie müssen die Engine-Software verwenden, um die Musikbibliothek auf Ihrem USB-Stick zu konfigurieren, bevor Sie sie mit dem MCX8000 verbinden. Um mehr darüber zu erfahren, lesen Sie die komplette Benutzerhandbuch auf denondj.com.

55. Vorbereitung Laden / Vorbereitung Öffnen: Drücken Sie diese Taste, um den aktuell ausgewählten

Track in Crate Vorbereiten zu laden. Halten Sie die Umschalttaste gedrückt und drücken Sie diese Taste, um in der Software zu Crate Vorbereiten zu springen.

56. Needle Drop Streifens: Die Länge dieses Streifens steht für die gesamte Länge des Musikstücks.

Indem Si emit einem Finger einen Punkt entlang dieses Sensors berühren, gelangen Sie genau an diese Position des Musikstücks.

57. Zoom In/Out: Drücken Sie diese Taste, um das Bild der Wellenform zu vergrößern.

Halten Sie die Umschalttaste gedrückt und drücken Sie diese Taste, um das Bild der Wellenform zu verkleinern.

58. Einzel/Durchgehend/ Sperren: Drücken Sie diese Taste, um zwischen Einzelmodus (Titel werden

einzeln abgespielt) und durchgehendem Modus (sobald ein Track zu Ende abgespielt wurde, beginnt der nächste Track in der Playlist, im Crate oder dem Ordner zu spielen) zu wechseln. Während Sie Engine verwenden, halten Sie die Umschalttaste gedrückt und drücken diese Taste zum Aktivieren/Deaktivieren der Sperre. Bei Aktivierung lädt das Deck während der Wiedergabe keine Tracks (um zu verhindern, dass Sie die Wiedergabe des aktuellen Tracks unbeabsichtigt unterbrechen).

59. Zeit: Drücken Sie diese Taste, um zwischen der Anzeige der verbleibenden Zeit und der verstrichenen

60. FX-Pegel: Drehen Sie diesen Regler, um den Pegel des entsprechenden Effekts einzustellen. Die Taste

FX Ein unter dem Regler muss leuchten, damit dieser Regler funktioniert. Während Sie Serato DJ verwenden, halten Sie die Umschalttaste gedrückt und drehen Sie dann diesen Regler, um durch die Liste der Effekte zu scrollen. Während Sie Engine verwenden, sind die Effekte auf Echo, Phaser und Noise begrenzt.

61. FX Ein/Auswahl: Drücken Sie diese Taste, um den entsprechenden Effekt ein- oder auszuschalten.

Halten Sie die Umschalttaste gedrückt und drücken dann auf diese Taste, um einen Effekt in Serato DJ auszuwählen. Während Sie Engine verwenden, sind die Effekte auf Echo, Phaser und Noise begrenzt.

62. FX-Beats: Drehen Sie diesen Regler, um den Anteil der zeitbasierten Effekte auf diesem Deck einzustellen.

63. FX-Tap: Tippen Sie mehrmals im gewünschten Tempo auf diese Taste, um die LFO-Geschwindigkeit

des Effekts festzulegen. Halten Sie diese Taste gedrückt, um den Beat-Multiplikator auf die BPM des Decks zurückzusetzen. 64. USB 1/2 Ports: Verbinden Sie handelsübliche USB-Flash-Laufwerke mit diesen USB-Ports. Wenn Sie den Eingangswahlschalter auf Kanal 1 oder 2 auf Engine (die Mittelposition) einstellen, können Sie die Anzeige auf jedem Deck verwenden, um Tracks auf Ihren USB-Flash-Laufwerken auszuwählen und auf das jeweilige Deck zu laden. Wichtig: Sie müssen die Engine-Software verwenden, um die Musikbibliothek auf Ihrem USB-Stick zu konfigurieren, bevor Sie sie mit dem MCX8000 verbinden. Um mehr darüber zu erfahren, lesen Sie die komplette Benutzerhandbuch auf denondj.com.

65. USB 1/2 Auswerfen: Drücken Sie jede Taste, um Ihren USB-Stick aus dem entsprechenden USB-Port

"auszuwerfen". Stellen Sie sicher, dass MCX8000 keinen Track am USB-Stick wiedergibt, bevor Sie diese Taste drücken. Vorderseite

1. Kopfhörerausgänge (6,35 mm oder 3,5 mm): Stecken Sie einen Kopfhörer in diese 6,35 mm und 3,5

mm Buchsen für das Monitoring des Signals. Die Kopfhörerlautstärke wird mit dem Monitor- Pegelregler eingestellt.

2. Crossfader Contour: Passt die Neigung der Crossfader-Kurve an. Drehen Sie den Regler nach links für

sanfte Übergänge (Mixing) oder nach rechts für abrupte Übergänge (Scratching). Die Mittelposition ist eine typische Einstellung für Club-Performances.41

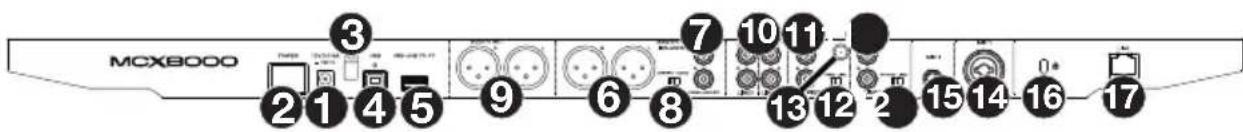

1. Stromversorgung: Stecken Sie das mitgelieferte Netzteil (12 VDC, 5 A, mittlerer Pin mit positiver

Polarität) in diesen Eingang, um Ihre Stromquelle anzuschließen.

2. Ein-/Ausschalter: Drücken Sie diese Taste, um das MCX8000 ein- oder auszuschalten.

Schalten Sie das MCX8000 erst ein, nachdem Sie all Ihre Eingabegeräte verbunden haben und bevor Sie Ihren Verstärker und Lautsprecher einschalten. Schalten Sie den Verstärker und Lautsprecher aus bevor Sie das MCX8000 ausschalten.

3. Kabelhalter: Sie können die Kabel mit dieser Kabelhalterung sichern, um ein versehentliches

Trennen zu verhindern.

4. USB-Port: Verwenden Sie ein handelsübliches USB-Kabel (im Lieferumfang enthalten), um

diesen Port mit einem freien USB-Port Ihres Computers zu verbinden. Diese Verbindung sendet und empfängt Steuerinformationen an - oder von - einem Computer.

5. USB-Hub an PC: Sie können eine optionale USB-Festplatte (nicht im Lieferumfang enthalten) an

diesen mit Strom versorgten USB-Anschluss anschließen. Dieser Hub wird direkt an den Computer angeschlossen; Sie können auf dessen Inhalt nicht mit dem MCX8000 zugreifen.

6. Master-Ausgänge (XLR, symmetrisch): Verwenden Sie handelsübliches XLR-Kabel, um diese

Ausgänge mit Ihren Lautsprechern oder einem Verstärkersystem zu verbinden. Verwenden Sie den Master-Regler an der Oberseite, um die Lautstärke einzustellen.

7. Master-Ausgänge (Cinch, unsymmetrisch): Verwenden Sie handelsübliches Cinch-Kabel, um

diese Ausgänge mit Ihren Lautsprechern oder einem Verstärkersystem zu verbinden. Verwenden Sie den Master-Regler an der Oberseite, um die Lautstärke einzustellen.

8. Stereo/Mono: Verwenden Sie diesen Schalter, um die Kanalkonfiguration der Master-

Ausgänge einzustellen: Stereo (Binaurales Audiosignal mit separatem linken und rechten Kanal) oder Mono (summiertes monaurales Audiosignal durch linken und rechten Kanal).

9. Booth-Ausgänge (XLR, symmetrisch): Verwenden Sie handelsübliches XLR-Kabel, um diese

Ausgänge mit Booth-Monitoren oder einem Booth-Verstärkersystem zu verbinden. Verwenden Sie den Booth-Regler an der Oberseite, um die Lautstärke einzustellen.

10. Line-Eingänge: Verwenden Sie ein handelsübliches Cinch-Kabel, um diese Line-Eingänge mit

einer externen Audioquelle zu verbinden.

11. Line-/Phono-Eingänge: Verwenden Sie ein handelsübliches Cinch-Kabel, um diese Line-

/Phono-Eingänge mit einer externen Audioquelle zu verbinden.

12. Line/Phono Schalter: Abhängig davon, welches Gerät Sie an die Line/Phono Eingänge

angeschlossen haben, müssen Sie diesen Schalter in die richtige Position setzen. Falls Sie Turntables mit Phonopegel anschließen, bringen Sie diesen Schalter in die Phono Position, um das Phono Signal zusätzlich zu verstärken. Bei der Verwendung eines Gerätes mit Linepegel, wie einem CD Player, wählen Sie die Line Position.

13. Grounding Terminal: Bei der Verwendung von Phono Pegel Turntables mit einem Massekabel

müssen Sie dieses an die Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen hören, sind Ihre Turntables möglicherweise nicht geerdet. Hinweis: Bei einigen Turntables ist die Masseverbindung in die Cinch (RCA) Verbindung integriert – bei diesen Geräten benötigen Sie keine zusätzliche Masseverbindung.

14. Mic 1-Eingang (XLR oder 6,35 mm): Verwenden Sie ein handelsübliches XLR-Kabel oder 6,35

mm Kabel (nicht im Lieferumfang enthalten), um ein standardmäßiges dynamisches Mikrofon an diesen Eingang anzuschließen. Verwenden Sie den Mikrofon 1 Lautstärke an der Oberseite, um die Lautstärke einzustellen.

15. Mic 2-Eingang (6,35 mm): Verwenden Sie ein handelsübliches 6,35 mm Kabel (nicht im Lieferumfang

enthalten), um ein standardmäßiges dynamisches Mikrofon an diesen Eingang anzuschließen. Verwenden Sie den Mikrofon 2 Lautstärke an der Oberseite, um die Lautstärke einzustellen.

Lock: Verwenden Sie diesen Slot, um das MCX8000 an einem Tisch oder einer anderen Oberfläche zu befestigen.

17. Link: Verwenden Sie ein Standard-Ethernet-Kabel, um diesen USB-Port mit Ihrem Computer zu

verbinden. MCX8000 wird Zeit-, BPM- und andere Track-Daten über diese Verbindung an Ihre Software senden.42
