Produkttyp	Digitaler Media-Player mit Plattenspieler-Design (Digital Media Turntable)

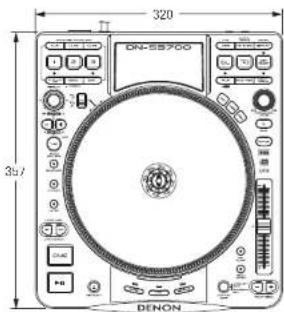

Abmessungen (B x H x T)	320 x 122 x 357 mm (bis zur Bedienfeld-Oberfläche)
Gewicht	5,7 kg
Stromversorgung (Europa)	230 V Wechselstrom ±10 %, 50 Hz, 30 W
Stromversorgung (USA/Kanada)	120 V Wechselstrom ±10 %, 60 Hz, 30 W
Medienkompatibilität	Standard-CD, CD-TEXT, CD-R, CD-RW (finalisiert), USB-Massenspeicher (FAT16/32)
Unterstützte Audioformate	MP3 (40–320 kbps, 44,1 kHz), WAV (PCM 16 Bit, 44,1 kHz), CD-DA
Anzahl Dateien pro USB-Gerät	Bis zu 50.000 Dateien, 5.000 Titel, 1.000 Playlists, 99 Dateien pro Playlist
DAC-Auflösung	24 Bit Burr Brown DAC (TI-Produkt)
Analoge Ausgänge	2x RCA (Cinch) unsymmetrisch, 2,0 V r.m.s.
Digitalausgang	Koaxial (IEC958 Typ2), 0,5 Vp-p, 75 Ω, immer 44,1 kHz
Antriebssystem	Direktantriebsmotor mit hohem Drehmoment, bürstenloser 12-Pol-Motor
Geschwindigkeit (U/min)	33 1/3 oder 45 U/min, umschaltbar
Pitch-Bereich	±6 %, ±10 %, ±16 %, ±100 % (einstellbar)
Effekte (On-Board)	Echo/Loop, Flanger, Filter (Low/Mid/High), 3 Platter-Effekte (Brake, Dump, Reverse)
Besondere Funktionen	Seamless Loop, Hot Starts (3), Auto Loop, A/B Trim, BPM-Zähler, Key Adjust, Memo-Funktion, Relay-Wiedergabe, PS/2-Tastaturunterstützung, USB-MIDI, USB-Audio
Display	Dynamisches Vakuum-Fluoreszenz-Display (VFD), 3-zeilig, mit Wellenformanzeige
Anschlüsse (Rückseite)	2x RCA (Line Out), Digital Out (Koax), Fader Start (3,5 mm Klinke), D-LINK (RJ45), PS/2, USB B (PC), USB A (Massenspeicher), Netzkabel
Lieferumfang	Bedienungsanleitung, CD-ROM, RCA-Kabel, Aluminium-Plattenteller, Vinyl-Slipmat, 4 Schrauben, Garantiekarte (nur Nordamerika)
Betriebstemperatur	5 °C bis 35 °C
Reinigung & Pflege	Keine Lösungsmittel oder Insektizide verwenden; Gerät von Feuchtigkeit fernhalten; Lüftungsschlitze freihalten
Sicherheitshinweise	Nicht öffnen oder modifizieren; Netzstecker ziehen bei längerer Nichtnutzung; nur mit dem mitgelieferten Netzkabel verwenden

Häufig gestellte Fragen - DN-S3700 DENON

Welche Medien kann der Denon DN-S3700 abspielen?

Der DN-S3700 spielt Standard-CD, CD-TEXT, CD-R, CD-RW (finalisiert) und USB-Massenspeicher (FAT16/32) ab. Unterstützte Audioformate sind MP3 (40–320 kbps, 44,1 kHz) und WAV (PCM 16 Bit, 44,1 kHz) sowie CD-DA.

Wie viele Dateien kann ich auf einem USB-Gerät verwalten?

Pro USB-Gerät können bis zu 50.000 Dateien verwaltet werden, mit maximal 5.000 Titeln, 1.000 Playlists und 99 Dateien pro Playlist. Es werden bis zu 20.000 Interpretennamen und 10.000 Alben unterstützt.

Kann ich den DN-S3700 als MIDI-Controller für DJ-Software verwenden?

Ja, der DN-S3700 fungiert über den USB-B-Anschluss als MIDI-Controller. Er unterstützt kundenspezifisches Mapping und nativen Support für gängige DJ-Programme unter Windows XP SP2, Vista (in Vorbereitung) und Mac OSX 10.4 oder höher.

Wie richte ich einen Seamless Loop ein?

Drücken Sie während der Wiedergabe die A-Taste, um den Startpunkt zu setzen. Drücken Sie dann die B-Taste, um den Loop zu definieren. Die Wiedergabe springt sofort zum A-Punkt zurück. Zum Verlassen drücken Sie die EXIT/RELOOP-Taste.

Wie verwende ich die Hot Start- und Auto Loop-Funktionen?

Im Auto Loop-Modus (AUTO LOOP SET-Taste drücken) können Sie mit den Tasten 1, 2, 3 Auto Loops speichern. Für Hot Starts speichern Sie Punkte mit denselben Tasten im Hot Start-Modus. Die Tasten leuchten je nach Modus rot (Auto Loop) oder grün (Hot Start).

Kann ich den Pitch präzise einstellen?

Ja, der Pitch-Schieber ermöglicht eine stufenlose Anpassung. Über die PITCH-Taste wählen Sie den Bereich (±6 %, ±10 %, ±16 %, ±100 %). Die Key-Adjust-Funktion bewahrt die Tonart bei Pitch-Änderungen.

Wie kann ich die Datenbank auf einem USB-Gerät erstellen?

Im Utility-Modus wählen Sie DB Create und dann Full Create oder Temporary. Der DN-S3700 erstellt eine Datenbank aller MP3/WAV-Dateien auf dem USB-Gerät für die Suche.

Kann ich die Memo-Funktion für Cue-Punkte nutzen?

Ja, die Memo-Funktion speichert Cue-Punkte, A/B-Punkte, Hot Starts, Pitch, BPM und mehr. Drücken Sie die MEMO-Taste im Cue-Modus, wählen Sie MEMO Set und bestätigen Sie mit CUE. Die Daten werden in der Datei oder auf dem USB-Gerät gespeichert.

Wie führe ich ein Software-Update durch?

Laden Sie die neueste Firmware von www.denondj.com herunter (Plug-In). Speichern Sie die Datei auf einem USB-Gerät und schließen Sie es an. Dann starten Sie den Utility-Modus und wählen die Update-Option (sofern verfügbar).

Was tun bei Problemen mit der Disc-Wiedergabe?

Stellen Sie sicher, dass die Disc finalisiert und sauber ist. Der DN-S3700 unterstützt CD-R/RW nur im finalisierten Zustand. Bei USB-Problemen prüfen Sie das Dateisystem (FAT16/32) und vermeiden Sie USB-Hubs. Trennen Sie das Gerät nicht während des Zugriffs.

BEDIENUNGSANLEITUNG DN-S3700 DENON

• Vermeiden Sie hone Temperaturen.

Beachten Sie, dass eine ausreichende Belüftung gewährleistet

wird, wenn das Gerät auf ein Regal gestellt wird

• Gehen Sie versichtig mit dem Netzkabel um

Haling, Sin. dr. Kabel, am. Stärkau, wann. Sin. dr. Stärkau

banusziehen

- Helten Sie das Gerät von Feuchtigkeit, Wasser und Steub

from

- Wenn das Gerät längere Zeit nicht verwendet werden soll, trennen Sie des Netzkebel vom Netzstecker.

- Decken Sin zien Lüftungsversch nicht als

- Douchen Sie von Eurlongsorientiert - Via pas abetsues les troup d'aoestion

• Lassar Sie keine fremden Gageastinda in das Gerät somme

- Lasson Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

- Never disassemble or modify the unit in any way. - Versuchen Sie niemals das Gerät auseinander zu nehmen oder zu vorändern.

- Die Belüftung sollte auf keinen Fall durch das Aedocken der Belüftungsöffnungen durch Gegenstände wie beispielsweise Zeitungen, Tischtücher, Vorhänge o. Ä. behindert werden.

- Auf dem Gerät sollten keinerlei direkte Feuerquellen wie ceispielsweise angezündete Kerzen aufgestellt werden:

- Bitte besichten Sie bei der Entsorgung der Batteren die örtlich geltenden Umweltsbastirmungen

• Das Gerät sollte keiner tropfenden oder spitzenden Flüssigkeit ausgesetzt werden.

- Auf dem Gerät sollten keine mit Flüssigkeit gefüllten Behälter wie beispielsweise Vasen aufgestellt werden.

ATTENTION:

Um dieses Gerät vollständig von der Stromversorgung abzutrennen, ziehen Sie bitte den Stecker aus der Wandsteckdose.

Der Netzstecker wird verwendet, um die Stromversorgung zum Gerät völlig zu unterbrechen; er muss für den Benutzer gut und einfach zu erreichen sein.

PRECAUTION:

• ÜBEREINSTIMMUNGSERKLÄRUNG

Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht:

EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3.

Entspricht den Verordnungen der Direktive 73/23/ EEC, 2004/108/EC und 93/68/EEC.

• DECLARATION DE CONFORMITE

EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.

EN60065, EN55013, EN55020, EN61000-3-2 y EN61000-3-3.

Das Verpackungsmaterial dieses Produktes ist zum Recyclin geeignet und kann wieder verwendet werden. Bitte entsorgen Sie alle Materialien entsprechend der örtlichen Recycling-Vorschriften.

Beachten Sie bei der Entsorgung des Gerätes die örtlichen Vorschriften und Bestimmungen.

Die Batterien dürfen nicht in den Hausmüll geworfen oder verbrannt werden; bitte entsorgen Sie die Batterien gemäß der örtlichen Vorschriften.

Dieses Produkt und das im Lieferumfang enthaltene Zubehör (mit Ausnahme der Batterien!) entsprechen der WEEE-Direktive.

UNE REMARQUE CONCERNANT LE RECYCLAGE:

- Benutzen Sie Compact Discs, die das rüchen tragen.

Speziell geformte CD's herzflörmige CDs, schteckige CDs, usw. I kommen auf dieser Anlage nicht abgespielt worden.

Der Versuch derartige CDs abzuspielen kann die Anlage beschädigen Verzichten Sie auf die Benutzung solcher CDs.

Einsetzen des Plattentellers, der Vinylplatte und der Slipmat …3

(1) Einsetzen des Plattentellers, der Vinylplatte und der Slipmat -3 (2) Installation -3

Bezeichnung und Funktionen der Teile

Oberes Bedienfeld 4

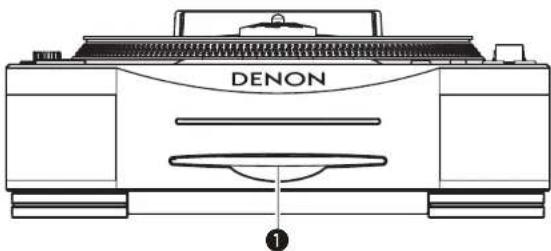

Vorderseite 6

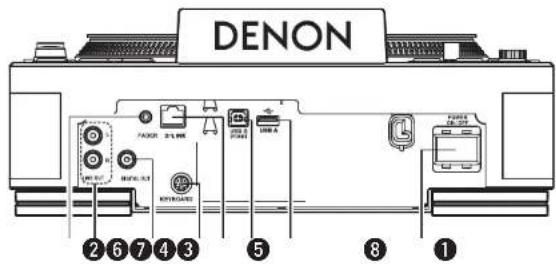

Rückseite 6

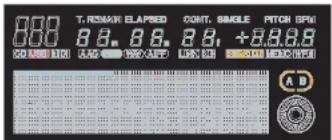

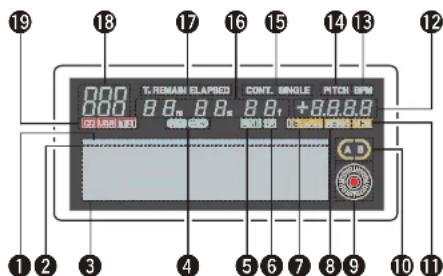

Display 7

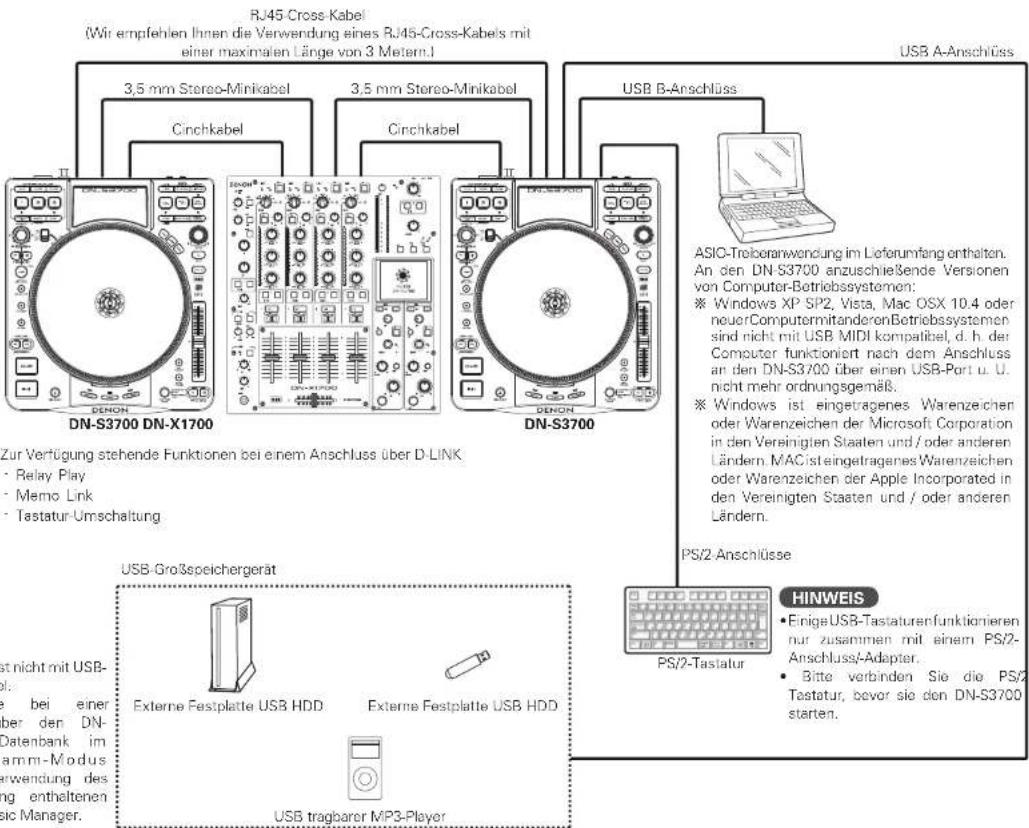

Anschlüsse

Anschlüsse 8
Grundlegendes zu angeschlossenen Geräten 9
Umschaltung des Gerätes 9

Wiedergabe

Auswahl der wiederzugebenden Spur auf der CD....10
Auswählen des abzuspielenden Tracks auf der CD-ROM ..... 10
Auswahl der über USB wiederzugebenden Spur 10
Dateiwiedergabe 12
Suchverfahren 12
Suche nach dem Ordnernamen 12

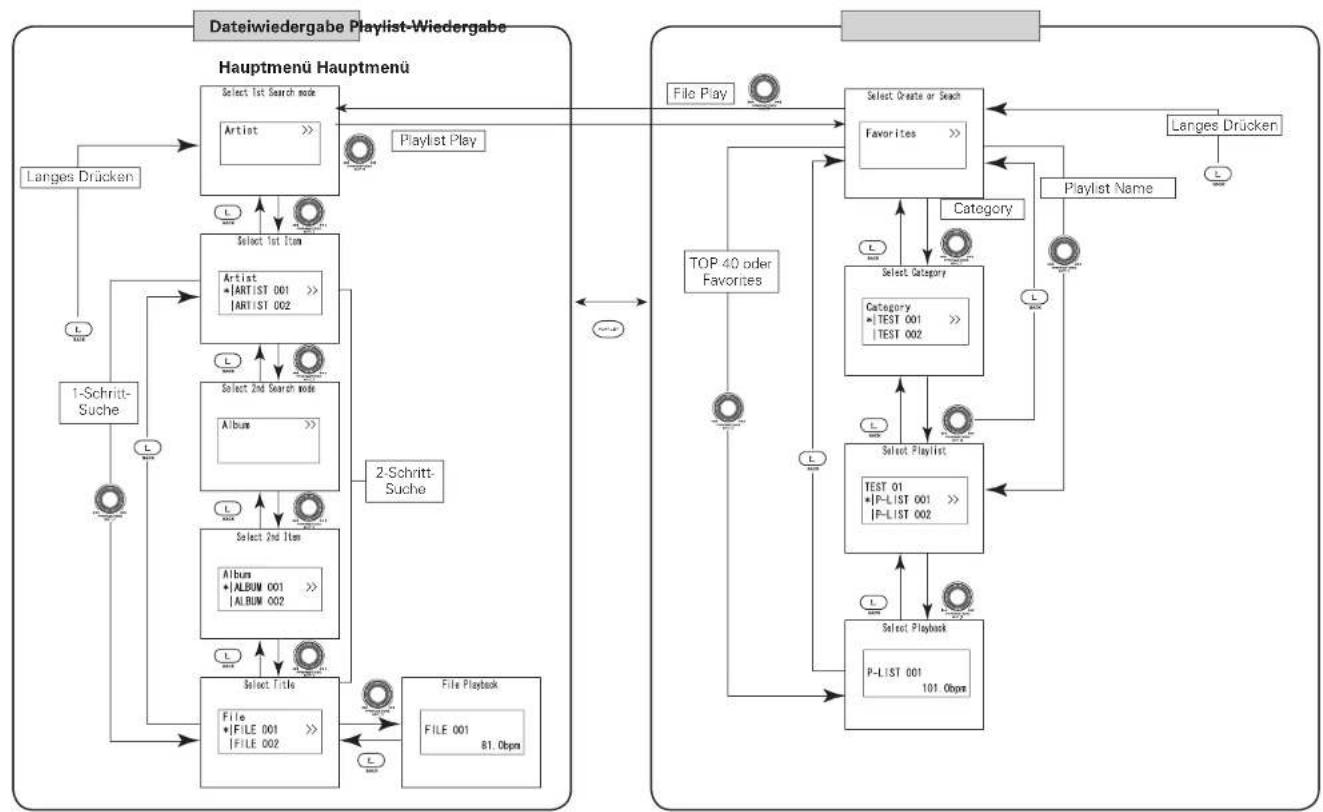

Wiedergabelisten-Wiedergabemodus 13
Textsuche 13

Allgemeiner Betrieb

Operations 14
Nächste-Spur-Funktion (CD/USB) 16
Classic Vinyl 16
Seamless-Loop/Hotstart/Stutter 17
Seamless-Loop-Wiedergabe/Hotstart-Wiedergabe/
Stutter-Wiedergabe 17
Auto Loop Playback 18
Hot Start Playback 18
A/B Trim 18
Automatischer BPM-Zähler 19
Effector 19
Echo/Loop-Parametoreinstellung 19
Flanger-Parametereinstellung 20
Einstellung der Filter-Parameter 20
Platter-Effekte 20
Zeiteinstellung für die Bremsfunktion 20
Bremsfunktion 20
Dump-Wiedergabe 20
Rückwärts-Wiedergabe 21

Memo-Funktion (Benutzereinstellungen-Speicher)

Informationen über MEMO 21

Memo-Modus-Auswahl 22

Grundlegendes zur Eingabe von Zeichen 23

Zeicheneingabe über die Tastatur 23

Funktionsmerkmal

Utility-Modus 24

DB Create 24

Einstellung des Modus "Datenbank bearbeiten" 24

Erstellung von Datenbanken 24

Erstellung von provisorischen Datenbanken 24

Preset Data

Preset Data mode 25

Preset Import (Import von Voreinstellungsdaten) 25

Preset Export 25

Memo Data 25

Memo Data mode 25

Memo Import (Import von Memo-Daten) 25

Memo-Export (Export von Memo-Daten) 26

Initialisierung 26

Initialisierungsmodus 26

USB-Format (Formatierung externer USB-Speichergeräte) ...... 26

S3700 Init. 26

Preset

Preset-Modus 27

Voreinzustellende Punkte und Daten 27

Kompatible Dateien 28

Technische Daten

Erste Schritte

Zubehör

Überprüfen Sie, dass folgendes Zubehör im Lieferumfang des Produkts enthalten ist.

① Bedienungsanleitung 1
② CD-ROM....1
③ Anschlußkabel für den Signalausgang (RCA) 1
④ Garantie (nur für das Nordamerika-Modell) 1
⑤ Kundendienstverzeichnis
⑥ Platterteller aus Aluminiumquß....1
⑦ Einsetzen der Vinylplatte 1
⑧ Gleituntersatz
⑨ Schraube (⊕-Kopf) 4

Hauptmerkmale

1. Unterstützung für externe USB-Geräte

Der DN-S3700 unterstützt externe USB-Massenspeichergeräte. Schließen Sie Ihren iPod®, Thumb Drive und große USB-Festplatten für einen schnellen und einfachen Zugriff auch auf umfangreiche MPS/WAV-Bibliotheken mit bis zu 50.000 Dateien an. Mit dem einfachen Anschluss dieser Geräte an den DN-S3700 haben Sie Zugriff auf leistungsstarke Gerätefunktionen wie Instant-Start, Seamless-Loop, Scratchen und einfache Dateisuche, um nur einige wenige zu nennen. ※ Nur Massenspeicher-kompatible iPods werden unterstützt.

2. MIDI-Schnittstellencontroller (PC/MAC)

Der DN-S3700 ist mehr als nur ein Player. Er ist außerdem für den Anschluss und die Steuerung einer Vielzahl von DJ-Programmen, die die USB-MIDI-Ein-/Ausgangsschnittstelle entweder durch unser kundenspezifisches Mapping oder durch den direkten nativen Support des Software-Lieferanten unterstützen. Steuern Sie all ihre Lieblings-DJ-Software von einem intelligenten Player aus. ※ Unterstützte Plattformen: Mac OSX 10.4 oder höher, Windows XP SP2, Windows Vista (in Vorbereitung)

3. Integrierte 24-Bit-Verarbeitung und USB-Audio

Im Gegensatz zu den meisten DJ-Mid-Controllern, die nur durch einen USB-Bus angetrieben werden, umfasst der DN-S3700 seine eigene integrierte Stromversorgung, um die höchsten elektrischen technischen Daten zu erzielen und damit die bestmögliche Leistung zu liefern. Der DN-S3700 ist mit einer in ihrem Bereich führenden Burr Brown (TI-Produkt)-24-Bit-DAC-Verarbeitung für hervorragende Ausgangsaudio-Genauigkeit ausgestaltet. Die USB-Audioschnittstelle besteht aus einem Stereo-Ausgangspaar, einem 44,1-kHz-Abtastbereich und Unterstützung von Low Latency ASIO/OSX Core. * Der ASIO-Treiber ist auf der Installations CD-ROM enthalten.

4. Direktantriebsmotor mit hohem Drehmoment und Plattenspielerdesign

Denon's patentierter bürstenloser 12-Pol-Direktantriebsmotor erhält die Technik des 110 Jahre alten Plattenspielers und das dazugehörige Feeling am Leben und liefert mit einem leistungsstarken Startdrehmoment von innerhalb von 0,5 Sekunden volle Drehzahlen und bietet damit das Ansprechverhalten und die Reaktionen eines echten Plattenspielers. DJ's können sich frei entfalten, so als würden sie als Scratch-Disc einen echten Plattenspieler verwenden. Die Umdrehung der Platter-Disc kann zwecks Komfort von 33 auf 45 Ujmin geändert werden.

5. Dynamisches Röhrendisplay mit 3-Zeilen-Textunterstützung & Waveform-Anzeigeunterstützung

Eine weitere wirklich einzigartige Eigenschaft des DN-S3700 ist sein informatives und animiertes Röhrendisplay. Dieses Display bietet Ihnen eine Zeichendarstellung über drei Zeilen hinweg, damit Sie schnell und problemlos durch Ihre CD TEXT-Spuren und USB-Dateien navigieren können. Eine visuelle 100-Positions-Markierungspunkt-Anzeige folgt blitzschnell und ohne jegliche Drift den Bewegungen Ihrer Hand. Die übrigen Anzeigen umfassen Looping, Hot Starts, BPM-Infos, verstrichene/verbliebene Zeit, MP3/WAV-Dateitypen und weitere nützliche Optionen. Zusätzlich können Waveform-Daten angezeigt werden, wenn diese im ID3-Tag der USB-Datei vorhanden sind. Die Waveform-Daten können mit dem DENON DJ Music Manager erstellt werden.

6. 4 integrierte hervorragende-Effekte

Der Aufbau der Stimmung auf Ihrer Tanzfläche und das direkte Remixing waren noch nie so einfach wie mit unseren On-Board-Effekten. Leicht zu aktivieren und mit voller Parameter-Steuerung durch die Dry/Wet-Mischkontrolle über die 4 Effekte:Flanger, Filter (Hoch-Mittel-Niedring), Echo und die weltweit erste Echo-/Loop-Funktion.

7. 3 Platter-Disc-Effekte

Brake (einstellbar in Echtzeit) Dump (Rückwärtssound ohne echte Vorlaufzeit zu verlieren, wie eine Radiobearbeitung) Reverse (Rückwärts-Wiedergabe Ihrer Musik)

8. Seamless Looping

Die Tasten A und B können ganz einfach eingestellt werden und Seamless Loop kann sofort benutzt werden. Die A-Taste kann auch für die Hot Start- oder Shutterwiedergabe verwendet werden.

9. Hot Starts & Auto Looping

Bis zu drei Hot Start oder Auto Loop-Punkte können gesetzt werden. Die Länge des Auto Loop-Playbacks sowie der Startpunkt können bequem angepasst werden.

10. Loop-A/B-Loop-Einrichtung

Die Punkte A und B für nahtlose Loops können problemlos bis zur Perfektion fliegend eingerichtet werden.

11. Nächste-Spur-Funktion mit Überblendung

Sie können die nächste Spur auf unterschiedliche Weisen suchen, ohne dass Sie die Wiedergabe unterbrechen müssten; die Überblendung zur gesuchten Spur wird nahtlos ausgeführt. ※ Die Crossfade-Zeit ist benutzerdefiniert einstellbar.

12. Quick-Jump

Wir haben die Suche schnell und einfach gemacht. Durch einstellbare präzise Zeitschritte können Sie sich schnell innerhalb einer Spur oder Datei bewegen.

13. 2-Wege Pitch-Bend

Die Zweigege-Überblendungszeit kann durch Drücken der PLATTER MODE-Taste eingestellt werden, indem man den Platter Mode auf "BEND/SEARCH" stellt und dann die Vinylplatte dreht oder die PITCH BEND +/- Tasten drückt.

14. 4-Wege BPM-Counter

Auto-Beat-Erkennung Manuelles TAP Manuelle BPM-Eingabe Hiermit werden MP3/WAV BPM-Metadaten vom USB-gelesen (falls verfügbar)

15. Memo-Funktion

Auslösepunkt, BPM, Einstellung von Pitch & Range, Pitch ON/OFF, Key Adj ON/OFF, Seamless Loop A und B Daten und Hot Starts -Punkt können direkt in die Datei gespeichert werden, um danach wieder darauf zuzugreifen. Zusätzlich können auch CD-Memo-Daten in den USB-Speicher exportiert und auf anderen DN-S3700-Geräten verwendet werden.

16. Key-Adjust

Die Key-Adjust-Funktion bewahrt den natürlichen Sound von Gesang und Musik, und das selbst wenn die Geschwindigkeit der Spur oder Datei geändert wird.

17. PS/2 Keyboard-Unterstützung und intuitives Datei-Navigationssystem

Der DN-S3700 unterstützt die drei gängigen PSV2-Tastaturtypen (Qwerty, Qwertz, Azetyl) in 9 verschiedenen Sprachen, um eine vereinfachte Suche nach den folgenden Kriterien zu ermöglichen: Interpret, Album, Titel, Genre, Jahr, BPM und Dateiname. Darüber hinaus können unterschiedlichen Kurzwahl-Tasten verschiedene Funktionen zugewiesen werden. Zudem können Sie eine einzige Tastatur in einer 2-Deck-Konfiguration über D-LINK gemeinsam nutzen.

18. Zwei-Wege CUE-Suchsystem

Unterstützt die herkömmliche Denon Cueing-Methode und auch andere gängigen Methoden.

19. Power-ON-Wiedergabe

Beim Einschalten der Stromversorgung ist eine unbeaufsichtigte Wiedergabe möglich. Dies eignet sich insbesondere für die Zeit kurz nach dem Öffnen eines Restaurants, einer Bar oder eines Nachts clubs.

20. Relay-Wiedergabe

Über den D-LINK-Anschluss zweier Player kann auch eine unbeaufsichtigte Wiedergabe über beide Geräte durchgeführt werden. Besonders geeignet für unbeaufsichtiges Playback, wenn der DJ auf Veranstaltungen einmal eine Pause einlegen will.

21. Instant Start

Unterstützt den herkömmlichen Fader-Start einschließlich aller Denon-Mischpulte.

22. Digitalausgänge

Digitalsignale werden immer mit 44,1 kHz ausgegeben, und zwar unabhängig vom eingestellten Modus, der Wiedergabegeschwindigkeit o. Ä.

23. Software-Upgrade über USB

Aufgrund des wertvollen Feedbacks unserer Kunden nehmen wir gelegentlich kleinere Verbesserungen an den aktuellen Funktionen vor oder führen neue Funktionen ein. Diese Plug-Ins sind kostenlos auf unserer Website www.denondj.com verfügbar.

Einsetzen des Plattentellers, der Vinylplatte und der Slipmat

(1) Einsetzen des Plattentellers, der Vinylplatte und der Slipmat

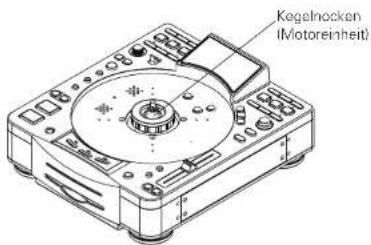

1. Installieren Sie die Platte auf dem Kegelnocken des Motors.
2. Installieren Sie den Gleituntersatz auf der Platte.

Abbildung 1 Schraube

ACHTUNGE

• Berühren Sie die Motoreinheit nicht.

• Schalten Sie nicht den Strom an, ohne dass Plattenteller und Vinylplatte eingebaut sind.

• Stecken Sie das Loch D der Vinylplatte auf den Schaff D des Motors.

• Befestigen Sie den Adapter mit 2 Schrauben (⊕-Kopf).

HINWEIS

• Verwenden Sie einen Schraubenzieher geeigneter Größe.
• Ziehen Sie die Schrauben nicht zu fest an,

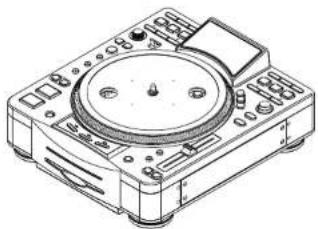

Abbildung 2

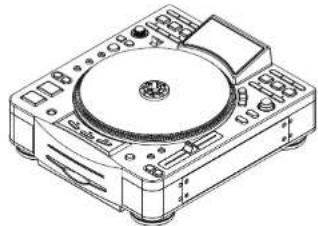

Stellen Sie den DN-S3700 bitte horizontal auf.

Wenn Sie den Plattenteller fertig aufgeschraubt haben, seien Sie bitte sehr vorsichtig beim Transport.
Um möglichen Schaden zu vermeiden, transportieren Sie das Gerät nicht aufrecht oder auf dem Kopf stehend.
* Eine Kiste, die den Plattenteller mit einer Schaumstoffeinlage fest nach unten drückt, wird für den Transport empfohlen.

Bezeichnung und Funktionen der Teile

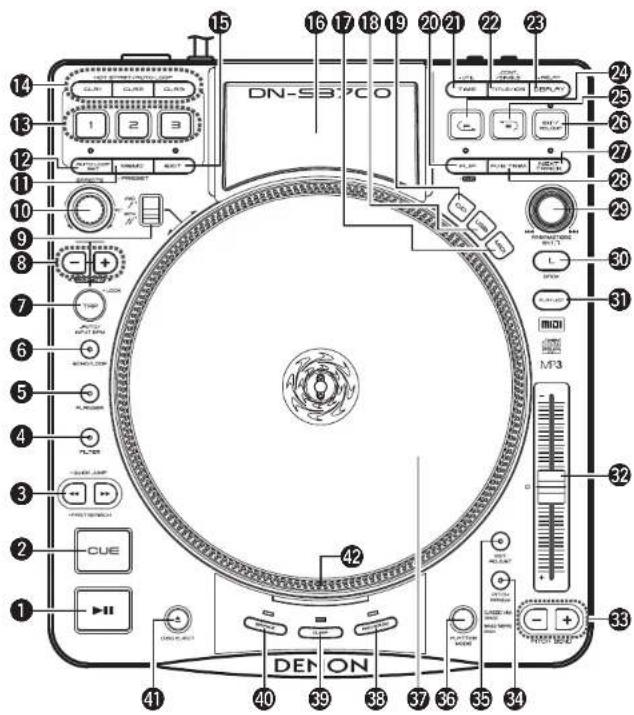

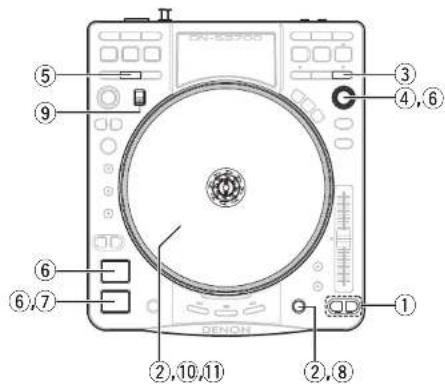

Oberes Bedienfeld

Beachten Sie dabei, dass viele Tasten zwei verschiedene Funktionen erfüllen, die durch kurzes Antippen oder langes Drücken (1 Sekunde oder länger) gewählt werden können. Das Zeichen "-" steht für die Funktion bei kurzem Antippen und das Zeichen "-" steht für die Funktion bei langem Drücken.

- Mit dieser Taste wird die Wiedergabe gestartet oder unterbrochen.

- Drücken Sie sie einmal, um die Wiedergabe zu starter; drücken Sie sie noch einmal, um die Wiedergabe zu unterbrechen und noch einmal, um die Wiedergabe fortzusetzen.

② CUE-Taste

Das Drücken dieser Taste im Wiedergabemodus führt dazu, dass die Datei an die Ausgangsposition der Wiedergabe zurückkehrt. Im Suchmodus wird ein neuer Cue-Punkt erstellt.

③·QUICK JUMP-Taste, -FAST SEARCH-Taste (◀◀) (▶▶)

- QUICK JUMP:

Die Wiedergabeposition springt beim Drücken und unmittelbaren Loslassen der ◀◀◀-Taste in Rückwärtsrichtung.

Die Wiedergabeposition springt beim Drücken und unmittelbaren Loslassen der ▶▶-Taste in Vorwartsrichtung.

- FAST SEARCH:

Wenn eine dieser Tasten gedrückt gehalten wird, wird die Disc in Rückwärts (◀◀) oder Vorwärts (▶▶) - Richtung schnell durchsucht.

4 FILTER-Taste

Sie können Ihre Auswahl aus drei Fitem (LOW PASS, MID PASS und HIGH PASS) treffen.

⑤ FLANGER-Taste

Tiefe und Verzögerungszeit können ausgewählt werden.

⑥ ECHO/LOOP-Taste

ECHO- und LOOP-Funktionen können ausgewählt werden. Feedback Level und Verzögerungszeit können ausgewählt werden. Looping der Verzögerungszeit (ECHO LOOP) ist durch Einstellung des Feedback-Levels auf "MAX" möglich.

⑦ TAP-Taste, -AUTO/INPUT BPM-Taste

TAP:

Wenn Sie diese Taste wiederholt drücken, wird der Auto-Modus ausgeschaltet und misst die Beats Pro Minute (BPM) durch Tapping. AUTO:

Wenn Sie die TAP-Taste 1 Sekunde lang drücken, wird der AUTO BPM-Modus aktiviert. Der gemessene BPM wird im Zeichenbereich des Displays angezeigt.

- BPM LOCK:

Wenn diese Taste einmal betätigt wird, während der autom. BPM-Zähler in Betrieb ist, werden die vom autom. BPM-Zähler gemessenen Daten gesperrt.

- MANUAL INPUT:

Wenn die TAP Taste gedrückt und länger als 2 Sekunden gedrückt gehalten wird, wird vor BPMEingabemodus eingestellt, und der BPM-Wert kann mit dem EFFECTS-Knopl direkt eingegangen werden. Wenn die TAP-Taste erneut gedrückt wird, der BPM-Eingabemodus wird ausgeschaltet und eingestellt.

HINWEIS

• Wenn Sie eine neue Datei auswählen, schaltet sich der AUTO BPM-Modus automatisch ein.
• BPM-Daten können in der MEMO-Funktion gespeichert werden.

⑧ Loop TRIM +/- -Taste

Diese Tasten werden dazu verwendet, die Länge des Loops in "frames" während des Auto Loop Playbacks zuzuschneiden und die BPM-Daten anzupassen.

⑨ Schalter zur Wahl der Richtung beim Abspielen von Vinyl

Benutzen Sie diesen, um die Richtung beim Abspielen von Vinyl zu wählen.
FWD:
Wenn die Platte gedreht wird, wird der Playback-Sound nur in Vorwärts-Richtung ausgegeben. BOTH:
Wenn die Platte gedeht wird, wird der Playback Sound sowohl in Vorwärts- als auch in Rückwärts-Richtung ausgegeben.

⑩ FEFFECTS-Knopf

Damit können Sie die Trocken/Nass-Parameter des internen Effektors sowie die Länge des Auto Loops und die BPM-Daten auswählen.

⑪ MEMO-Taste, -PRESET-Taste

MEMO

Sie können die unterschiedlichsten Einstellungen wie beispielsweise Cue-Punkt, Hotstarts, Loops, RPM, Pitch und Tasteneinstellung zum späteren Aorufen speichern.
PRESET

Wenn diese Taste für mindestens 1 Sekunde gedrückt wird, wird das PRESET-Modusmenü angezeigt

Vor Aktivierung des Voreinstellungsmodus muss das Gerät im Modus CUE, PAUSE oder No Disc sein.

12 AUTO LOOP SET-Taste

Diese Taste stellt den Auto Boat Loop-Modus ein. Ist er auf ON gestellt (LEDs leuchten), können mit den Knöpfen 1, 2 und 3 Auto Boat Loops generiert werden.

⑬ HOT START / AUTO LOOP-Tasten

Hier werden die Startpunkte für Hot Start bzw. Auto Loop Playback gespeichert.

HOT START
Die Tasten 1, 2, 3 werden in schwachem Grün aufleuchten, um anzuzeigen, dass die Hot Start-Punkte zum Speichern zur Verfügung stehen. Sobald ein Hot Start gespeichert wurde, leuchtet die Taste in starkem Grün auf.
- AUTO LOOP
Die Tasten 1, 2, 3 werden im Auto Loop-Modus in schwachem Rot aufleuchten, um anzuzeigen, dass die Auto Loop-Punkte zum Speichern zur Verfügung stehen.
Sobald ein Auto Loop gespeichert wurde, leuchtet die Taste in starkem Rot auf.

14 CLR1, CLR2, CLR3-Tasten

Hier werden die Startpunkte für Hot Start bzw. Auto Loop Playback gelöscht.

15 EXIT-Taste

Wenn die EXIT-Taste während des Auto Loop Playbacks gedrückt wird, wird das Auto Looping abgebrochen und das normale Playback wieder aufgenommen.

16 Dynamisches Röhrendisplay

Auf dem Display werden verschiedene Informationen zu Playback, Titel, Position, Zeit usw. angezeigt.

⑰ MIDI-Taste

Hier wird der MIDI-Modus eingestellt und der USB MIDI-Kontrollmodus gestartet.

18 USB-Taste

Hier wird der USB-Modus eingestellt. Mit dieser Taste können Sie Dateien von USB-Geräten abspielen.

⑲ CD-Taste

Hier wird der CD-Modus eingestellt. Mit dieser Taste können Sie CDs und MP3-Datoion von CD-ROM abspielen.

20 FLIP-Taste, -CLR-Taste

FLIP:

Wenn der A Punkt eingestellt wurde, können mit der FLIP-Taste zwei verschiedene Bedienarten eingestellt werden, nämlich Hot Start-Modus und Stutter-Modus.

Das Display zeigt "H/S" oder "STR" an. CLR:

Sie können die A und B-Punkte sowohl einzeln,

als auch beide gleichzeitig löschen. Um A oder B zu löschen, drücken Sie zuerst die FLIP-Taste und dann die A oder B-Taste. Um beide Punkte zu löschen, halten Sie die FLIP-Taste für 2 Sekunden gedrückt.

② TIME-Taste, -UTILITY-Taste

TIME

Die Anzeige schaltet bei jedem Drücken der Taste zwischen "ELAPSED" (vorstrichene Zeit), "REMAIN" (verbleibende Zeit), "T.ELAPSED" (gesamte vorstrichene Zeit) und "T.REMAIN" (gesamte verbleibende Zeit) um.

HINWEIS

Während der Suche nach Dateien im USB-Modus ist keine Umschaltung der gesamten verstrichenen und gesamten verbleibenden Zeit möglich.

- UTILITY:

Bei einem langen Drücken dieser Taste und während sich beide Player im Suchlauf-Modus befinden wird der Hilfsfunktionsmodus aktiviert.

22 TITLE/ID3-Taste, -CONT./SINGLE-Taste

TITLE:

CD-Mous

Bei jedem Drücken der Taste bei vorhandener CD-Textdaten schaltet sich die Anzeige zwischen "Interpret" "Album", "Titel" und der vor der Umschaltung eingeblendaten Anzeige um.

USB und CD-ROM-Mous

Beim Drücken der Taste im USB-Modus schaltet sich die Anzeige zwischen "Interpret", "Album", "Titel", "Genre", "Jahr" und der vor der Umschaltung eingeblendeten Anzeige um.

CONT./SINGLE:

Die Anzeige schaltet bei jedem Gedrückthalten der Taste für mindestens 1 Sekunde zwischen dem Einfach-Wiedergabemodus (PLAY LOCK), dem Einfach-Wiedergabemodus (LOCK OFF) und der kontinuierlichen Wiedergabe um.

SINGLE PLAY LOCK (Einfachwiedergabe und Wiedergabearretierung)

Über die "PRESET"-Einstellungen kann die "Einfachwiedergabe und Wiedergabearretierung" ausgewählt werden. Bei der Auswahl von "Einfachwiedergabe und Wiedergabearretierung" wird der Einfach-Wiedergabomodus eingstellt. In diesem Modus können die Dateien während der Wiedergabe nicht ausgewählt werden, wodurch eine versehentliche Auswahl von Dateien oder ein versehentliches Stoppen der Wiedergabe verhindert wird.

② DISPLAY-Taste, -RELAY-Taste

DISPLAY:

Mit dieser Taste können sie die Waveform-Anzeige umschalten.

Bei jedem Drücken der Time-Taste schaltet sich die Anzeige wie folgt um:

1. Zeichenanzeige + Waveform-Anzeige →

2. Waveform-Anzeige + Anzeige von verschiedenen Punkten

※ Für die Waveform-Anzeige gilt: Im USB-Modus wird Waveform nur angezeigt, wenn Waveform-Daten in den ID3-Tag-Daten gespeichert sind.

RELAY:

Sie können den RELAY-Modus ein- und ausschalten, wenn sie die ON/OFF-Taste länger als 1 Sekunde gedrückt halten.

24 A-Taste

Durch Verwendung dieser Taste können Sie einen Startpunkt für den Hot Start, für Seamless Loop und für Stutter erstellen.

25 B-Taste

erwenden Sie diese Funktion, um den B-Punkt für das Erstellen eines Seamless Loops einzustellen, nachdem bereits ein A-Punkt eingestellt wurde.

26 EXIT/RELOOP-Taste

Verwenden Sie diese Option zum Verlassen oder kehren Sie zur Seamless Loop-Wiedergabe zurück. Mit dieser Funktion können Sie dem Looping eine Variation hinzufügen.

27 NEXTTRACK-Taste

Wenn diese Taste während der Wiedergabe gedrückt wird, wird der NEXT TRACK MODE ausgewählt.

28 A/BTRIM-Tasten

Wenn diese Taste während der Seamless-Loop-Funktion gedrückt wird, wird der Modus zur Einstellung der Seamless-Loop-Punkte A oder B aktiviert.

29 PARAMETERS-Knopf

PARAMETERS

Durch Drehen des PARAMETERS-Knopfes können

Sie Plattenteller-Effekt, Speicher, Voreinstellung oder

andere Parameter und Daten auswählen.

FILE SEARCH:

Durch Drehen und gleichzeitiges Drücken des

PARAMETERS-Knopfes wird der Buchstaben-

Suchmodus aktiviert.

TRACK SEARCH, Playlist, FILE SEARCH:

Durch Drehen des PARAMETERS-Knopfes können

Sie jeweils eine Spur (Datei) auswählen.

Durch Drehen und gleichzeitiges Drücken des

PARAMETERS-Knopfes können Spuren (Dateien)

in 10er-Einheiten auswählen.

Bei der Benutzung von CDs und CD-ROMs.

30 BACK-Taste

Drücken Sie diese Taste, um zum vorherigen

Bildschirm zu gelangen

Mit langem Drücken der Taste gelangen Sie zum Hauptmenü.

③1 PLAYLIST-Taste

Bei jedem Drücken dieser Taste im USB-Wiedergabemodus wird der Modus zwischen Dateisuche und Wiedergabelisten-Suche umgeschaltet.

32 Pitch Slider

Verwenden Sie diesen Schieber, um die

Wiedergabegeschwindigkeit einzustellen.

Die Wiedergabegeschwindigkeit verringert sich.

wenn der Schieber nach oben geschoben wird, und erhöht sich, wenn er nach unten geschoben wird.

33 PITCH BEND +/- -Tasten

Das Drücken dieser Tasten führt zu einer vorübergehenden Umschaltung der Haupt-Wiedergabogeschwindigkeit.

Durch Drücken der Taste PITCH BEND + nimmt

die Wiedergabegeschwindigkeit zu; durch

Drücken der Taste PITCH BEND – nimmt die Wiedergabegeschwindigkeit ab.

- Wenn Sie die Taste loslassen, wird die zuvor

eingestellte Wiedergabegeschwindigkeit wiederhergestellt.

34 PITCH-Taste

lei jedem Drücken der Taste schaltet sich die Pitch-

Rate wie folgt um: Pitch aus → ±6 % → ±10 %

± 16% ± 100% Pitch aus.

Die PITCH-LED leuchtet in jedem Fall, außer wenn

der Pitch-Modus abgeschaltet ist.

35 KEY ADJUST-Taste

Mit dieser Taste schalten Sie den Key-Adjust-Modus ein und aus. cases,

36 PLATTER MODE-Taste

Durch Drücken dieser Taste kann der Badienmodus des Plattentellers eingestellt werden.

CLASSIC VINYL: (Drehen)

Wenn der Platten-Modus auf klassischen Vinyl-Modus eingastellt ist, können Sie die sich drehende Vinylplatte wie auf einem Plattenspieler anfassen und so beeinflussen.

BEND/SEARCH:

Wenn die PLATTER-Quelle während der Wiedergabe auf BEND eingerichtet ist, wird in die Pitch-Bend-Funktion gewechselt. Auf dem Display erscheint "Bend". Wenn die PLATTER-Quelle während des Pause oder CUE-Modus auf "Search" eingerichtet ist, wird in die manuelle Suchfunktion gewechselt. Mit dem Manuellan Suchlauf können Sie den CUE-Punkt in Einzelbildern (1/75 Sekunden) mit hörbarer Einzelbildwiederholung fortbewegen. Auf dem Display erscheint "Search".

37 Vinylplatte

Im Vinyl-Abspielmodus können manuelle Suche und Pitch Bend ausgewählt werden. Durch Drücken dieser Taste kann der Scratch-Disc-Betriebsmodus ausgewählt werden.

38 REVERSE-Taste

Drücken Sie diese Taste, um den REVERSE einzustellen.

39 DUMP-Taste

brücken Sie diese Taste, um DUMP einzustellen.

40 BRAKE-Taste

Drücken Sie diese Taste, um BRAKE einzustellen und die Parameter festzulegen.

41 DISC EJECT-Taste

Beim Drücken der Taste wird die CD ausgeworfen. Während der Wiedargabe einer CD ist kein Auswurf möglich.

42 Stroboskop-Anzeige

Diese kann die relative Tempoänderung überprüfen, wenn das rote Stroboskop-Licht auf den drei Reihen von Stroboskop-Punkten am äußeren Rand des rotierenden Plattentellers reflaktiert wird. Obere Punkte: Wenn sich ein stehendes Bild der Punkte ergibt, wird die Pitch-Einstellung um ca. +3,5 % geändert.

Mittlere Punkte: Wenn sich ein stehendes Bild der Punkte ergibt, ist die Pitch-Einstellung ±0 % (33 rpm oder 45 rpm).

Untere Punkte: Wenn sich ein stehendes Bild der Punkte ergibt, wird die Pitch-Einstellung um ca. 3,5 % geändert.

Vorderseite

① Disc loading slot

Legen Sie hier die CDs ein, Schieben Sie die betreffende CD langsam hinein und lassen Sie sie los.

Rückseite

① Faderstart-Buchse

- Schließen Sie dieses Terminal an einen kompatiblen Mixer an. Die unterschiedlichen Fader-Befehle (Wiedergabe, Pause, Cue usw.) werden vom Mischpult empfangen. - Verwenden Sie für den Anschluss ein 3,5-mm-Mini-Stereckabel.

② Analoge-Ausgangsanschlüsse (LINE OUT)

- Nicht ausbalancierte RCA-Ausgangsanschlüsse - Audiosignal-Ausgänge.

3 Digital output terminal (DIGITAL OUT)

- Über diese Anschlüsse sind digitale Daten verfügbar. - Verwenden Sie für die Anschlüsse 75 Ω/Ohm Steckerkabel. - Wir empfehlen Ihnen die Verwendung eines umflochtenen, abgeschirmten Drahtkabels.

HINWEIS

Der Wiedergabepegel wird nach der analogen Konvertierung auf -6 dB unterhalb dem gewöhnlichen Pegel eingestellt, um eventuelle Digitalstörungen zu vermeiden.

4 PS/2-Anschlüsse

Anschluss für ein PS/2-Tastatur.

⑤ D-LINK-Anschluss

Anschluss für einen weiteren DN-S3700. Der Austausch von Merno-Daten, Tastatur-Daten und Verzögerungs-Befehlsinformationen wird mit einem zweiten DN-S3700 durchgeführt. ※ Schließen Sie ausschließlich einen DN-S3700 an. ※ Verwenden Sie für den Anschluss ein RJ45- Cross-Kabel mit einer Länge von maximal 3 Metern.

6 USB B-Anschluss

- Die USB MIDI- und HID-Befehle werden vom DN-S3700 zum Computer gesendet. - Die USB MIDI- und HID-Befehle sowie die USB AUDIO-Signale werden vom Computer empfangen.

⑦ USB A-Anschluss

Sie können nur ein Massenspeichergerät (USB-Speichergerät, USB HDD o. Ä.) anschließen. ※ Nicht mit USB-Hubs kompatibel

8 POWER ON/OFF-Taste

Drücken Sie diese Taste, um den Strom ein- und auszuschalten.

HINWEIS

Schalten Sie nicht die Stromversorgung aus, solange eine Disc eingelegt oder ausgeworfen wird. Anderenfalls könnte der CD-Mechanismus beschädigt und eine Fehlfunktion verursacht werden.

Display

① Wiedergabepositions-Anzeigen

Die Position der Wiedergabe wird durch die Laufzeit angezeigt, in Blau, wenn im normalen Abspielmodus; in umgekehrter Darstellung, wenn im Rückwärts-Abspielmodus. Falls die Zeit bis zum Ende der Spur (Datel) kürzer ist als die spezifizierte Zeit, blinkt die Wiedergabe-Positionsanzeige entsprechend der verbleibenden Spurzeit (EOM), um auf das Ende der Spur (Datel) hinzuweisen.

② Anzeigen für Punkte

Diese zeigen den Cue-Punkt, den Hot Start-Punkt, die A- und B-Punkte, den Break-Punkt sowie den Auto Loop-Punkt an.

③ Zeichen- und Waveform-Anzeigeteil

Beim DN-S3700 können Modus-Auswahl und andere Betriebsarten über die Zeichenanzeige und unter Verwendung des PARAMETERS-Knopfes durchgeführt werden.

Wenn Daten unter Verwendung des PARAMETERS-Knopfes eingegeben werden können, blinkt die PARAMETERS-Anzeige. Es gibt zwei Modi für die Zeichen- und die Waveform-Anzeige. Die Waveform-Daten können mit dem DENON DJ Music Manager erstellt werden.

1. Waveform-Anzeige + Zeichenanzeige:

- Zeichen werden unterhalb von Waveform angezeigt.

Im Zeichen-Anzeigebereich werden Betrieb, Modusbezeichnung, Daten u. Ä. angezeigt. Neben denangezeigten Daten wird >>> 7" eingeblendet. Wenn >>> 7" blinkt, weist dies darauf hin, dass der Punkt in dieser Zeile ausgewählt wurde.

※ Es wird keine Waveform angezeigt, wenn keine entsprechenden Daten vorhanden sind.

1. Gespiegelte Waveform-Anzeige + Punkteanzeige

Symbole werden zur Anzeige von Informationen wie Cue Point "☐", Hot Start Point 1 "☐", Hot Start Point 2 "☐", Hot Start Point 3 "☐", A/B Loop "☐", Auto Loop "☐" verwendet.

Dateidatenanzeigen

Hier wird das Format der Datei angezeigt.

⑤ D-LINK-Anschluss-Erfassungsanzeige

Diese Anzeige leuchtet, sobald ein D-LINK-Anschluss erfasst wurde.

⑥ Tastaturanzeige

Das Deck, für das das Tastenfeld aktiviert ist, wird angezeigt.

7 KEY ADJ.-Anzeige

Wenn der Tasteneinstellungsmodus auf ON gestellt wurde, wird die KEY ADJ.-Anzeige auf dem Display angezeigt.

⑧ MEMO-Anzeige

Hier wird angezeigt, ob Speicherdaten vorhanden sind.

Falls im Wiedergabe- oder Standby-Modus für die gegenwärtige Spur Speicherdaten vorhanden sind, leuchtet die "MEMO"-Anzeige. Im Wiedergabelisten-Suchmodus blinkt die Anzeige im USB-Modus, falls Speicherdaten für die ausgewählte Wiedergabeliste vorhanden sind.

Im CD-Modus bei möglichem D-LINK blinkt die "MEMO"-Anzeige, falls auf dem am anderen DN-S3700 angeschlossenen USB-Speichergerät Daten gespeichert sind.

⑨ Visuelle Markierung

Wird nach Wiedergabestatus der einzelnen Decks eingeschaltet. Verwendung als Markierung für Scratching und andere JOG-Operationen.

10 Loop-Modusanzeigen

Der DN-S3700 verfügt über Loop-Modusanzeigen, die aus A, B und zwei Pfeilen bestehen. Die A- und B-Markierungen zeigen an, dass A- und B-Punkte eingestellt wurden. Die beiden Pfeile zeigen den Loop-Einstellungsmodus wie folgt an.

A B oder A D Nur linker Pfeil wird angezeigt: Hot Start-Modus

A B Beide Pfeile werden angezeigt: Seamless Loop-Modus

AB, AB Beide Pfeile blinken: Seamless Loop-Wiedergabe

AB, AB Linker Pfeil wird angezeigt, rechter Pfeil blinkt:

eamless Loop-Wiedergabe wird beendet

WFM-Anzeige

Diese leuchtet, wenn Waveform-Daten im ID3-Tag der Datei vom USB-Gerät vorhanden ist.

⑫ PITCH, BPM-Display

Diese Anzeige zeigt die Wiedergabegeschwindigkeit (Tonhöhe) oder BPM an.

⑬ BPM-Anzeige

Leuchtet, wenn BPM im Pitch-Display angezeigt wird.

14 PITCH-Anzeige

Diese leuchtet, wenn der Pitch im Pitch-Bereich der Anzeige eingeblendet ist.

15 Wiedergabemodus-Anzeigen

Wenn die "SINGLE"-Anzeige leuchtet, endet die Wiedergabe am Ende der aktuellen Datei. Wenn die "CONT." Anzeige aufleuchtet, wird die Wiedergabe fortgesetzt.

16 Minute, Sekunde und Rahmenanzeigen

Auf diesen Anzeigen erscheinen die gegenwärtigen Positionsinformationen.

17 Zeitmodus-Anzeigen

Wenn die TIME-Taste gedrückt wird, wird die Zeitmodus-Anzeige wie folgt umgeschaltet. ELAPSED: Die abgelaufene Wiedergabezeit der Datei wird angezeigt.

REMAIN: Die verbleibende Wiedergabezeit der Datei wird angezeigt.

T. ELAPSED: Die gesamte abgelaufene Wiedergabezeit der Playlist wird angezeigt.

T. REMAIN: Die gesamte verbleibende Wiedergabezeit der Playlist wird angezeigt.

13 Track-Anzeige

Wenn der Wiedergabelisten- oder CD-Modus aktiviert wurde, wird hier die Nummer der gegenwärtig wiederzugebenden Spur angezeigt.

19 SOURCE-Displays

Display des für das jeweilige Deck ausgewählten Gerätes.

Anschlüsse

Anschlüsse

1. Schalten Sie den POWER-Schalter aus.
2. Schließen Sie die Cinchsteckerkabel an den Eingängen Ihres Mixer an,
3. Falls das Mischpult über einen Fader-Ausgangsanschluss verfügt, schließen Sie das Mischpult bitte mit einem 3,5-mm-Mini-Stereokabel am Fader-Eingangsanschluss des DN-S3700 an.

HINWEIS

• Stellen Sie sicher, dass das mitgelieferte Steuerkabel verwendet wird. Wenn ein anderer Kabeltyp verwendet wird, könnte ein Schaden die Folge sein.
• Schließen Sie das USB-Massenspeichergerät an eine Komponente an, über die die Wiedergabe durchgeführt werden soll.
• Schließen Sie die unterschiedlichen Komponenten bei Verwendung der DJ-Software im MIDI-Modus direkt am Computer an.

Grundlegendes zu angeschlossenen Geräten

1. PS/2-Tastatur

① Als Tastaturbelegung werden "Owerty", "Owertz" und "Azerty" unterstützt.
② Der DN-S3700 kann mit einer Tastatur bedient werden. Die verwendbaren Tasten und die zugehörigen Funktionen sind in der unten stehenden Tabelle aufgelistet.

	Tastatur	DN-S3700-Tasten, Vorderseite	USB	CD-ROM	CD
1	↓	PARAMETERS-Knopf (Bildlauf nach oben)	○	○	○
2	↑	PARAMETERS-Knopf (Bildlauf nach unten)	○	○	○
3	ENTER	Drücken des PARAMETERS-Knopfes	○	○	○
4	ESC	BACK-Taste	○	○	-
5	Shift+TAB	Wechselt die Tastaturfunktion von einem Player zum anderen, wenn das D-LINK-Kabel angeschlossen ist.	○	○	○
6	INSERT	DISC EJECT-Taste	-	○	○
7	Windows	PLAYLIST-Taste	○	-	-
8	ALT	NEXT TRACK-Taste	○	○	○
9	F1	TIME-Taste	○	○	○
10	F2	TITLE-Taste	○	○	○
11	F3	-CONT. / SINGLE-Taste	○	○	○
12	F4	Artist (Dateisuche)	○	-	-
13	F5	Album (Dateisuche)	○	-	-
14	F6	Title (Dateisuche)	○	-	-
15	F7	Genre (Dateisuche)	○	-	-
16	F8	Year (Dateisuche)	○	-	-
17	F9	BPM (Dateisuche)	○	-	-
18	F10	File Name (Dateisuche)	○	-	-
19	F11	Folder (Dateisuche)	○	○	-
20	F12	Schaltet die Schrittzahl für die Dateisuche um.	○	-	-

HINWEIS

Tasten (Zeichen) außer den in der Tabelle angeführten werden für die Zeicheneingabe verwendet. Eine Liste der verwendbaren Zeichen finden Sie im Abschnitt: "Grundlegendes Zur Eingabe Von Zeichen" (Seite 23).

1. USB-Großspeichergerät

① Der Betrieb des USB-Gerätes kann instabil sein, wenn nur die Bus-Stromversorgung verwendet wird.
② Falls das USB-Gerät nicht erfasst wird, wird es u. U. erfasst, wenn Sie es abtrennen und danach erneut anschließen.
③ Geräte, deren Stromversorgung über das Gerät zum Host-Gerät auf eine Art und Weise angelegt wird, die nicht den USB-Standards entspricht, könnten zu einer Beschädigung des betreffenden Host-Geräts führen. Verwenden Sie solche Geräte bitte nicht.
④ Trennen Sie kein USB-Gerät ab, wenn es für den Betrieb über den DN-S3700 ausgewählt wurde oder während eine Datenbank erstellt wird. Ein Abtrennen während des Zugriffs auf das Gerät könnte zu einer Beschädigung der Dateien o. Ä. führen.
⑤ Bei USB-Geräten mit großer Kapazität oder bei USBGeräten, die nicht speziell für das Speichern von Daten vorgesehen sind (MP3-Player u. Ä.), dauert es u. U. eine Weile, bis das betreffende Gerät nach dem Anschluss an den DN-S3700 erfasst wird.
⑥ Verwenden Sie ein USB-Speichergerät, das den Anforderungen des USB-Konformitätstests entspricht.
⑦ Der DN-S3700 ist nicht mit USB-Hubs kompatibel.
⑧ Der DN-S3700 ist mit FAT16 und FAT32 kompatibel.

3.iPod®

① Nur iPods® im Windows-Format können verwendet werden. iPods® im Macintosh-Format können nicht verwendet werden.
② Bei über iTunes® auf einen iPod® übertragenen MP3/WAV-Dateien handelt es sich um Read-only- Dateien, d. h. die MEMO-funktion kann in solchen Fällen nicht verwendet werden.
③ Markieren Sie unter iTunes® das Kontrollkästchen von "Musik manuell verwalten" unter "Übersicht" – "Optionen".
④ Über iTunes® auf einen iPod® übertragene MP3/WAV-Dateien werden über die speziellen iPod®. Dateinamen verwaltet, Sie können also keine Suche unter Verwendung der ursprünglichen Dateinamen durchführen. Wir empfehlen Ihnen, die Suche unter Verwendung der ID3-Tags (artist, album, title, genre, year, BPM usw.) durchzuführen.
* iPod® und iTunes® sind Warenzeichen oder eingetragene Warenzeichen von Apple Computer, Inc.

1. Others

① Mit dem DN-S3700 können Sie eine Aktualisierung der Software unter Verwendung eines USB-Geräts durchführen; beachten Sie aber bitte, dass die Erfassung des betreffenden Geräts u. U. etwas Zeit in Anspruch nimmt.
② Verwenden Sie ausschließlich den USB-Standards entsprechende Kabel. Die Verwendung modifizierter USB-Kabel könnte zu einer Beschädigung des DN-S3700 führen.
③ Falls in den Ordnem des Geräts eine große Anzahl an Dateien gespeichert ist, dauert die Suche u. U. eine Weile und der Betrieb könnte instabil sein. Halten Sie die Anzahl der Dateien in den einzelnen Ordnem aus HINWEIS: diesem Grund bitte auf 1000 begrenzt.

Umschaltung des Gerätes

Das Wiedergabegerät kann umgeschaltet werden. Beim ersten Einschalten der Stromversorgung wird zuerst CD aktiviert. Das erforderliche Betriebsverfahren wird nachfolgend beschrieben.

1 Verwenden eines USB-Gerätes Drücken Sie die USB-Taste.

Dateien vom USB-Gerät können nun abgespielt werden.

2 Anschluss an einen Computer Drücken Sie die MIDI-Taste.

Der USB MIDI Kontrollmodus wird gestartet.

3 Verwenden eines CD-Gerätes Drücken Sie die CD-Taste.

CDs und MP3-Dateien von CD-ROM können nun abgespielt werden.

Wissenswertes über den USB MIDI-Steuermodus

Beim Anschluss mehrerer DN-S3700s an diesem Gerät muss "PRESET" – "(26) MIDI CH Set" auf einen anderen Wert eingestellt werden (Seite 27).

USB-Schnittstelle

Die USB-Audioschnittstelle ist mit einem Satz Stereo-Ausgänge sowie einer Abtastfrequenz von 44,1 kHz kompatibel Der DN-S3700 unterstützt Niedriglatenz-ASIO/OSX Core-Audio.

Wiedergabe

Auswahl der wiederzugebenden Spur auf der CD

Lassen Sie die CD über den DN-S3700 wiedergeben.

CD-DA-Discs können wiedergegeben werden.

Auch MP3-Dateien von CD-R, CD-RW (Daten-CDs) können abgespielt werden.

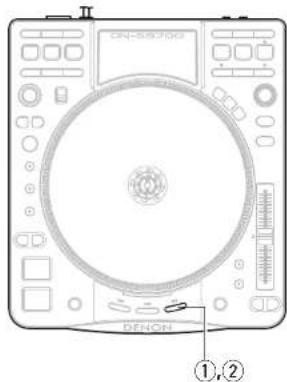

Einlegen der Disc

- Nachdem eine CD in das Discfach eingelegt wurde, wird der Standby-Modus auf die erste Spur auf der CD eingestellt. Bei aktiviertem Standby-Modus leuchtet die CUE-Taste.

- Mit der Auto-Cue-Funktion wird der Standby-Modus auf die Position eingestellt, bei der der Ton einsetzt.

Die Einstellung lässt sich über "PRESET" – "(2) Auto Cue" (Seite 27).

□ Auswahl der Spur

• Drehen Sie den PARAMETERS-Knopf.

- Spuren können durch Drücken und gleichzeitiges Drehen des PARAMETERS-Knopf in 10er-Einheiten ausgewählt werden.

SINGLE PLAY LOCK:

Mit dieser Funktion wird die Spurauswahl während der Wiedergabe deaktiviert, um eine versehentliche Auswahl von Spuren oder ein versehentliches Stoppen der Wiedergabe zu verhindern.

Halten Sie die TITLE/ID3-Taste, -CONT./SINGLE-Taste gedrückt, um die Funktion zu deaktivieren.

Lesen Sie dazu den Abschnitt über die ② TITLE/ID3-Taste, -CONT./SINGLE-Taste des Haupt-Bedienfeldes (Seite 5).

Auswählen des abzuspielenden Tracks auf der CD-ROM

Lassen Sie die CD-ROM über den DN-S3700 wiedergeben. MP3 Dateien auf CD-ROM können abgespielt werden.

※ Es kann nur nach dem Ordnernamen gesucht werden.

Einlegen der Disc

- Wenn die CD-ROM ins Laufwerk eingelegt wird, werden die Ordnernamen und Dateinamen der MP3-Dateien im Hauptverzeichnis der CD-ROM angezeigt.

□ Auswählen einer MP3-Datei

1 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den gewünschten Ordnernamen auszuwählen.

2 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Ein Verzeichnis der Spuren oder Namen der Ordner innerhalb dieses Ordners wird angezeigt.

3 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den Titel, den Sie abspielen wollen, auszuwählen.

※ Bei Auswahl eines Ordnemamens wird ein Verzeichnis mit den Ordnern innerhalb dieses Ordners angezeigt. Drücken Sie die BACK-Taste, um zur Anzeige des hierarchisch darüber liegenden Ordners zurückzukehren

4 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Der CUE-Standby-Modus wird bei der unter Schritt 3 ausgewählten Spur eingestellt.

Auswahl der über USB wiederzugebenden Spur

Der DN-S3700 bietet zwei Wiedergabearten, die im Folgenden erläutert werden.

* Zur Wiedergabe der auf einem USB-Speichergerät gespeicherten Spuren muss eine Datenbank erstellt werden.

Erstellen Sie diese Datenbank unter Verwendung von DB Create im Dienstprogramm-Modus oder mit dem im Lieferumfang enthaltenen "DENON DJ Music Manager".

Dateiwiedergabe

MP3/WAV-Dateien werden nach Interpretenname, Albumname, Stilrichtung, Erscheinungsjahr, BPM usw. gesucht und als Dateien wiedergegeben.

Playlist-Wiedergabe

Wiedergabelisten, die mit dem DENON DJ Music Manager erstellt bzw. bearbeitet wurden, werden gesucht und ausgewählt und die MP3/WAV-Dateien auf diesen Wiedergabelisten werden abgespielt. Mit Hilfe von Playlists kann der DN-S3700 wie ein herkömmlicher CD-Player eingesetzt werden.

Pro Gerät können bis zu 1.000 Playlists erstellt werden. In jeder Playlist können bis zu 99 MP3/WAV-Dateien registriert werden.

Bei jedem Drücken der PLAYLIST-Taste wird der Wiedergabemodus zwischen dem Datei-Wiedergabemodus und dem Wiedergabelisten-Wiedergabemodus

umgeschaltet. Der Wiedergabemodus kann zudem durch Auswahl von "P-List" oder "File Play" über das jeweilige Hauptmenü durchgeführt werden.

Wenn die PLAYLIST-Taste gedrückt gehalten wird, wird der Wiedergabelisten-Wiedergabemodus eingestellt.

HINWEIS

• Die Wiedergabe muss auf Cue oder Pause stehen, um den PLAYLIST-Modus aufrufen und wieder verlassen zu können.
• CDs können während des USB-Abspielmodus ausgeworfen und eingelegt werden.

Dateiwiedergabe

In diesem Modus suchen Sie auf den Geräten nach MP3/WAV-Dateien für die Wiedergabe.

Es gibt zwei Suchmodi.
① Das Suchen nach Dateien unter Verwendung der Informationen über eine Datei.
② Das Suchen nach Dateien unter Verwendung der kombinierten Informationen über zwei Dateien. Dieser Modus ermöglicht Ihnen eine höchst präzise Dateiensuche.

Suchmodi

1-Schritt-Suche(WerkseitigeEinstellung)

Suchmodus

Artist

Album

Title

Genre

Year

BPM

File Name

Folder

② 2-Schritt-Suche

1. Suchmodus	2. Suchmodus
Artist	Album
	Title
	Year
	BPM
Album -
Title -
Genre	Artist
	Album
	Title
	Year
	BPM
Year	Artist
	Album
	Title
	BPM
BPM	Artist
	Album
	Title
	Genre
File Name -
Folder -

Wird bei einem Suchmodus (Album, Title , File Name und Folder Namel kein 2. Suchmodus angezeigt, so kann kein zweiter Suchmodus ausgewählt werden. Die Suche erfolgt wie bei der 1-Schritt-Suche. Die 1- oder 2-Schritt-Suche kann unter "PRESET" – "(18) Search Step" (12) Seite 27). Wenn eine Testatur angeschlossen ist, können Sie die Schrittsuche auch vorübergehend vom Hauptmenü aus ändern, indem Sie die Taste F12 drücken.

Suchverfahren

Das Suchverfahren der Dateisuche vom Hauptmenü des Dateiwiedergabernodus wird unten erläutert.

Zum Hauptmenü

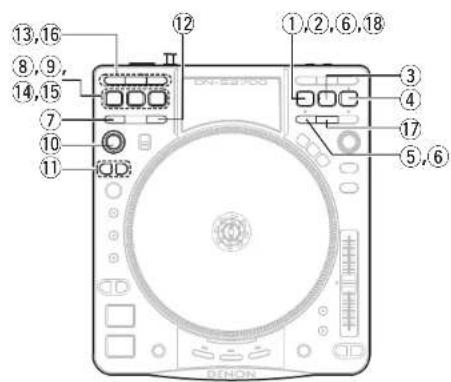

1 Drehen Sie im Obermenü des Datei Playback-Modus' den PARAMETERS-Knopf oder die Vinylplatte und wählen sie "Search mode".

2 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Ein Verzeichnis der Interpretennamen wird angezeigt.

2 [Bei Auswahl der Option "Artist" unter Schritt 1]

Drehen Sie entweder die PARAMETERS-Knopf oder die Vinylplatte, um den gewünschten Interpretennamen auszuwählen.

4 Drücken Sie zur Einstellung die PARAMETERS-Taste.

5 Drchen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den Titel, den Sie abspielen wollen, auszuwählen.

6 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Der CUE Standby-Modus wird bei der unter Schritt 3 ausgewählten Spur eingestellt.

Suche nach dem Ordnernamen

1 Drehen Sie im Obermenü des Datei Playback-Modus' den PARAMETERS-Knopf oder die Vinylplatte und wählen sie "Folder".

2 Drücken Sie zur Einstellung die PARAMETERS-Taste. Ein Verzeichnis der Dateinamen wird angezeigt.

3 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den gewünschten Ordnernamen auszuwählen.

4 Drücken Sie zur Einstellung die PARAMETERS-Taste. Ein Verzeichnis der Spuren oder Namen der Ordnne innerhalb dieses Ordners wird angezeigt.

5 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den Titel, den Sie abspielen wollen, auszuwählen.

※ Bei Auswahl eines Ordnernamens wird ein Verzeichnis mit den Ordnern innerhalb dieses Ordners angezeigt. Drücken Sie die BACK-Taste, um zur Anzeige des hierarchisch darüber liegenden Ordners zurückzukehren

6 Drücken Sie zur Einstellung die PARAMETERS-Taste. Der CUE-Standby-Modus wird bei der unter Schritt 5 ausgewählten Spur eingestellt.

Die Suche nach Ordnernamen ist nur möglich, wenn bereits Spuren/Ordner in der Datenbank gespeichert sind.

Wiedergabelisten-Wiedergabemodus

Dieser Modus ist für die Suche nach und die Auswahl von Wiedergabelisten auf einem USB-Speichergerät vorgesehen; zudem werden hiermit die in der betreffenden Wiedergabeliste registrierten MP3/WAV-Dateien wiedergegeben.

※ Verwenden Sie den im Lieferumfang enthaltenen "DENON DJ Music Manager" um Wiedergabelisten zu erstellen.

Wiedergabelisten-Suche

Im Folgenden wird das Verfahren zum Suchen über das Hauptmenü im Wiedergabelisten-Wiedergabemodus beschrieben.

Zum Hauptmenü

Im Playlist-Wiedergabernodus: Drücken Sie im Pause- oder Standby-Modus die PLAYLIST-Taste.

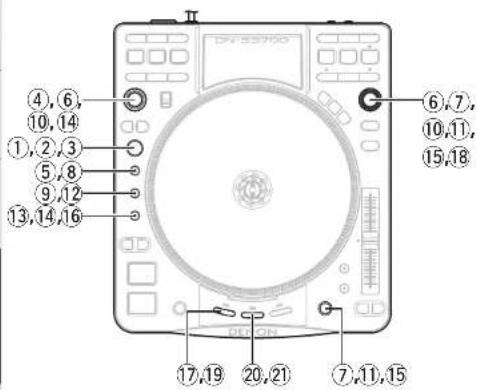

1 Drehen Sie im Hauptmenü im Wiedergabelisten-Wiedergabemodus entweder den PARAMETERS-Knopf oder die Vinylplatte und wählen Sie die Option "Playlist Name" oder "Category".

2 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Die Kategorie- und Wiedergabelisten-Namen werden angezeigt.

※ Fahren Sie bei der Auswahl von "P-list Name" mit Schrit3 fort.

3 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den gewünschten Kategorienamen auszuwählen.

4 Drücken Sie zur Einstellung die PARAMETERS-Taste.

5 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um die "Play List" auszuwählen.

6 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Die Liste der in der ausgewählten Wiedergabeliste vorhandenen Spuren wird angezeigt.

7 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den Titel, den Sie abspielen wollen, auszuwählen.

8 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Der CUE-Standby-Modus wird bei der unter Schritt 7 ausgewählten Spur eingestellt.

Wissenswertes über die Listen "Top 40" und "Favorite"

Diese Listen können direkt über das Hauptmenü im Wiedergabelisten-Wiedergabemodus ausgewählt werden. Sie ermöglichen Ihnen eine einfache Auswahl der gewünschten Spur, ohne dass Sie sich komplizierten Suchverfahren aufhalten müssten.

Verwenden Sie den im Lieferumfang enthaltenen "DENON DJ Music Manager", um die Listen zu bearbeiten. Unter "Top 40" können bis zu 40 Spuren registriert werden, und unter "Category" bis zu 99 Spuren.

Textsuche

Im USB -Wiedergabemodus können Sie nach dem ersten Buchstaben oder nach der ersten Buchstaben-Abfolge nach Spuren (Dateien) und Alben suchen (dies gilt allerdings nur im Datei- und Wiedergabelisten-Suchmodus).

[Beispiel]

Drücken Sie die PARAMETERS-Taste und drehen Sie sie gleichzeitig, um einen bestimmten Interpretennamen auszuwählen und sich nur die Interpreten anzeigen zu lassen, deren Name mit einem bestimmten Buchstaben, Symbol oder einer bestimmten Zahl beginnt. (Die Namen werden in alphabetischer Reihenfolge angezeigt.)

Beim Drehen und gleichzeitigen Drücken der PARAMETERS-Taste und Auswahl der Option "E", werden nur die Namen der Interpreten angezeigt, die mit "E" beginnen.

Falls eine Tastatur angeschlossen ist, werden nur die Interpreten- men angezeigt, die mit dem über die Tastatur eingegebenen ersten Buchstaben, Symbol oder der eingegebenen Zahl beginnen. (Bis 8 Zei- chen können eingegeben werden.)

Betrieb über den PARAMETERS-Knopf

1 Drehen Sie bei Anzeige des Displays zur Namensauswahl (Artist, Album, Title, Playlist usw.) den PARAMETERS-Taste und drücken Sie ihn gleichzeitig, um den gewünschten Buchstaben auszuwählen.

Ein Verzeichnis der mit dem ausgewählten Buchstaben beginnenden Namen wird angezeigt.

*	Alle angezeigten
A ~ Z	Namen, die mit einem Buchstaben von "A" ~ "Z" beginnen
#	Namen, die mit einer Zahl beginnen

※ Drehen Sie und drücken Sie auch bei Eingabe von Buchstaben im Tastatur-Eingabebereich die PARAMETERS-Taste, um sich ein Verzeichnis der Namen anzeigen zu lassen, die mit demselben bzw. denselben Buchstaben beginnen.

※ Beim gleichzeitigen Drehen und Drücken der PARAMETERS-Taste im Datei-Suchmodus (Artist, Album, Title, Genre oder File Name) oder im Wiedergabelisten-Suchmodus ICategory oder Playlist Name) wird der Buchstaben-Auswahlmodus eingestellt.

2 Drehen Sie wie bei der normalen Suche entweder den PARAMETERS-Knopf oder

die Vinylplatte, um den Namen aus der Liste auszuwählen.

3 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Bedienung über die Tastatur

1 Geben Sie im Display zur Namensauswahl (Artist, Album, Title, Playlist usw.) die gewünschten Buchstaben, Zahlen oder Symbole über die Tastatur ein (maximal 8 Zeichen).
Ein Verzeichnis der die ausgewählte Buchstabenabfolge umfassenden Namen wird angezeigt.
※ Hinsichtlich weiterer Einzelheiten siehe den Abschnitt "Grundlegendes zur Eingabe von Zeichen" (Seite 23).

2 Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte, um den Namen aus der Liste auszuwählen.

3 Drücken Sie zur Einstellung die PARAMETERS-Taste.

Beim Durchführen einer Textsuchen sowohl mit dem PARAMETERS-Knopf als auch über die Tastatur hat die zuletzt durchgeführte Auswahl Vorrang.

Allgemeiner Betrieb

Operations

Wiedergabe und Pause

1 Drücken Sie zum Starten der Wiedergabe die ▶ II-Taste.
Während der Wiedergabe leuchtet die ▶ II-Taste grün.

2 Bei Drücken der ▶ II-Taste während der Wiedergabe wird an dieser betreffenden Position der Spur der Pause-Modus eingestellt.

Die ▶ III-Taste blinkt.

※ Drücken Sie die ▶ II-Taste erneut, um mit der Wiedergabe an der Position fortzufahren, an der sie unterbrochen wurde.

3 Wenn die Vinylplatte während des Abspielens festgehalten wird, wenn der PLATTER MODE-

Taste auf "CLASSIC VINYL" gestellt ist, wird die Wiedergabe unterbrochen.

※ Die Wiedergabe wird fortgesetzt, wenn die Vinylplatte wieder losgelassen wird.

Wiedergabe und Cue

Drücken Sie während der Wiedergabe die CUE-Taste.

Die Wiedergabe stoppt und springt zu der Position, an der die Wiedergabe gestartet wurde (zum so genannten Cue-Punkt oder Suchpunkt).

※ Diese Funktion wird Back Cue genannt.

• Sie können die Back Cue-Funktion verwenden, um die Wiedergabe immer von derselben Position aus zu starten.
  • Die CUE-Taste leuchtet rot, wenn der Back Cue-Modus eingestellt wurde.

□ DENON-Modus

Der Suchpunkt wird in den folgenden Fällen eingestellt oder geändert:

• Beim Fortsetzen der Wiedergabe aus dem Pausemodus heraus
• Bei Auswahl einer neuen Datel;

- Bei Einstellung des Suchpunkts im manuellen Suchmodus

OTHER-Modus

Der Suchpunkt wird in den folgenden Fällen eingestellt oder geändert:

- Wenn das Playback angehalten ist und die CUE-Taste gedrückt wird

• Bei Auswahl einer neuen Datei;
- Bei Einstellung des Suchpunkts im manuellen Suchmodus
※ Der Cue Modus für "DENON" und "OTHER" kann ausgewählt warden: "PRESET" - "(1) PRESET" 📄 Seite 27)".

Auswahl von Spuren

Drehen Sie entweder den PARAMETERS-Knopf oder die Vinylplatte.

Hinsichtlich weiterer Einzelheiten siehe den Abschnitt "Auswahl der wiederzugebenden Spur auf der CD Seite 101" oder "Auswahl der über USB wiederzugebenden Spur Seite 101".

Verschieben des Suchpunkts

Wenn Sie die Wiedergabe in der Mitte einer Spur starten möchten, können Sie die Funktionen Schnellspringen, Schnellsuche oder manuelle Suche zum Verschieben des Suchpunkts verwenden.

HINWEIS

Nur im DENON Cue - Modus

1 Verwenden Sie die FAST SEARCH-Taste, um zur Position zu gehen, bei der Sie die Wiedergabe starten möchten.

Drücken Sie die ◀◀▶▶-Taste und lassen Sie sie sofort wieder los, um von der gegenwärtigen Position aus 10 Sekunden in Vorwärts- oder Rückwärtsrichtung zu springen. Halten Sie die ◀◀▶▶-Taste gedrückt, um einen Schnelvorlauf oder -rücklauf durchzuführen.

* Die Sprungzeit für die Schnellspringen-Funktion kann unter "PRESET" – "(8) Jump Time" ausgewählt werden. Hinsichtlich weiterer Einzelheiten siehe den Abschnitt "PRESET" (Seite 27).
2 Drücken Sie die PLATTER MODE-Taste und wählen Sie die Option "BEND/SEARCH".
3 Drehen Sie die Vinylplatte im Standby- oder Pausenmodus, um den Cue Punkt um jeweils einen Frame zu verschieben, während Sie die Wiedergabe hören können.
4 Beim Drücken der CUE-Taste wird ein neuer Suchpunkt eingestellt. Drücken Sie die PLATTER MODE-Taste erneut, um die Vinylplatte zurück in den CLASSIC VINYL-Modus zu setzen.

Änderung der Wiedergabe-Geschwindigkeit (Pitch)

Die Wiedergabe-Geschwindigkeit (Pitch) kann mit dem Pitch-Schieber eingestellt werden.

Die Tasten-Einstellfunktion ermöglicht eine Beibehaltung der Tasteneinstellung unabhängig von der Wiedergabe-Geschwindigkeit (Pitch).

1 Drücken Sie die PITCH RANGE-Taste und lassen Sie sie sofort wieder los. Bei jedem Drücken der Taste schaltet sich die Pitch-Rate wie folgt um: Pitch aus → ±6 % → ±10 % → ±16 % → ±100 % → Pitch aus.

※ Die PITCH-LED leuchtet in jedem Fall, außer wenn der Pitch-Modus abgeschaltet ist. "KEY ADJ." Anzeige-LEDs leuchten, wenn der Key Adjust-Modus eingeschaltet ist.
2 Durch Verschieben des Pitch-Schiebers wird die Wiedergabe-Geschwindigkeit eingestellt.

Vorübergehende Änderung der Wiedergabegeschwindigkeit (Pitch)

Mit der Pitch-Bend-Funktion kann die Wiedergabe-Geschwindigkeit vorübergehend geändert werden. Der DN-S3700 enthält zwei Pitch Bend-Funktionen, wobei er die PITCH BEND-Taste und die Vinylplatte benutzt.

1 [PITCH BEND +/−]

① Drücken Sie die TasRITCH BEND +, um die Wiedergabe-Geschwindigkeit zu erhöhen, und drücken Sie die Taste PITCH BEND -, um die Wiedergabe-Geschwindigkeit zu reduzieren.

[PLATTER/BEND]

② Die Vinylplatte hört während der Widergabe auf, sich zu drehen, wenn die PLATTER MODE-Taste gedrückt wird, um den Classic Vinyl-Modus auf "BEND/SEARCH" zu stellen.

Die Wiedergabe-Geschwindigkeit ändert sich.

Verzögerte Wiedergabe

Falls zwei DN-S3700s über D-LINK angeschlossen sind, ist eine verzögerte Wiedergabe möglich. Durch Drücken des DISPLAY/-RELAY Taste länger als 1 Sekunde wird der Ausgabemodus eingestellt.

1 Beim Erreichen des Endes einer Spur im Einfach-Wiedergabemodus wird bei der nächsten Spur der Standby-Modus eingestellt und die Wiedergabe mit dem zweiten DN-S3700 fortgesetzt.
2 Im kontinuierliche Wiedergabemodus wird die Wiedergabe über den zweiten DN-S3700 gestartet, sobald die letzte Spur wiedergegeben wurde.
3 Bei Verwendung des Modus zur verzögerten Wiedergabe bei beiden DN-S3700s erfolgt die Wiedergabe abwechselnd über die beiden DN-S3700s.

Wiedergabe beim Einschalten der Stromversorgung

When "PRESET" – "(23) Power on Play" (Seite 27) und Einschalten der Stromversorgung, während eine Disc eingelegt ist, wird die Wiedergabe von der ersten Spur der Disc aus gestartet.

HINWEIS

Falls keine Disc eingelegt ist, wird die Wiedergabe selbst beim Einstellen der Option "Power on Play" auf "ON" nicht gestartet.

Nächste-Spur-Funktion (CD/USB)

Diese Funktion ermöglicht Ihnen während der Wiedergabe die Auswahl der nächsten Spur, ohne dass die gegenwärtig wiederzugebende Spur unterbrochen wird.

Der Crossfader kann für eine sanfte Überblendung von einer zur nächsten Spur verwendet werden.

1 Einschalten der Nächste-Spur-Modus. ③ Drücken Sie während der Wied

die NEXT TRACK-Taste, um an dieser Stelle zu unterbrechen.

Bei aktiviertem Nächste-Spur-Modus leuchtet die CUE-Taste.

※ Beim Drückender NEXTTRACK-Taste im Nächste-Spur-Modus wird der Nächste-Spur-Modus deaktiviert.

※ Im Nächste-Spur-Modus können nur Dateien derselben Quelle ausgewählt werden.

2 Auswahl der Spur.

④ Drehen Sie denPARAMETERS-Knopf, um den Titel, den Sie als nächstes abspielen wollen, auszuwählen.

3 Auswahl der Spuren mit Speicherdaten.

4 ^⑤ Wenn zu diesem Zeitpunkt die MEMO/-PRESET-Taste gedrückt wird, wird der Cue-Punkt der Memo-Daten bei Auswahl der nächsten Spur gespeichert.

※ Bei Auswahl einer weiteren Spur durch erneutes Drücken des PARAMETERS-Knopfes oder der MEMO/-PRESET-Taste wird der gespeicherte Suchpunkt gelöscht.

5 Starten der Dateisuche.

⑥ Durch Drücken des PARAMETERS-Knopfes oder der CUE-Taste nach Auswahl der Datei wird im Wiedergabemodus nach der ausgewählten Datei gesucht.

Nach Abschluss der Suche und Einstellung des Standby-Modus leuchtet die CUE-Taste und die ▶ II-Taste blinkt.

※ Die nach dem Drücken der CUE-Taste angezeigte Zeit weist auf die verbleibende wiederzugebende Zeit der gegenwärtig wiederzugebenden Spur hin. ※ Der nächste Titel kann nicht abgebrochen werden, wenn er einmal eingestellt ist.

6 Starten der Wiedergabe der nächsten Spur.

⑦ Beim Drücken der ▶ II-Taste wird die Wiedergabe der gegenwärtigen Spur gestoppt und die Wiedergabe der nächsten Spur gestartet.

※ Die gegenwärtig wiederzugebende Spur kann bei Wiedergabe der nächsten Spur ausgeblendet werden.

※ Die Ausblendzeit liegt bei max. 5 Sek.

Diese Zeit kann unter "PRESET" – "(4) NEXT File Clade" eingestellt werden. (25 Seite 27).

7 Selbst wenn die nächste Spur wiedergabereit ist und die ▶ II-Taste im kontinuierlichen Wiedergabemodus nicht gedrückt wird, beginnt die Wiedergabe der nächsten Spur erst nach dem Abschluss der Wiedergabe der gegenwärtigen Spur.

Dies gilt auch für den Einfach-Wiedergabemodus.

HINWEIS

• Die verbleibende wiederzugebende Zeit der gegenwärtig wiederzugebenden Spur liegt bei maximal 10 Sekunden nach dem Suchen der nächsten Spur.
- Während dieser letzten 10 Sek. können Sie die ▶ II -Taste zu einem beliebigen Zeitpunkt drücken, um die nächste Spur zu starten.

Classic Vinyl

1 Den Classie Vinyl-Modus auswählen.

⑧ Drücken Sie die PLATTER MODE-Taste und wählen Sie die Option "Classic Vinyl" aus.

Die PLATTER MODE-Taste leuchtet/blinkt orange.

※ Die Bedienung wie bei Vinylplatten kann sofort ausgeführt werden, wenn die PLATTER MODE-Taste aufleuchtet.

※ Wenn die PLATTER MODE-Taste blinkt oder aus ist, ist es nicht möglich die Bedienung wie bei Vinylplatten sofort zu starten, weil beispielsweise keine CD geladen ist oder der Parameter Input Mode gesetzt ist.

2 Wählen Sie die Richtung für Playback wie von Vinylplatten.

⑨ Benutzen Sie den Schalter zur Wahl der Abspielrichtung von Vinyl, um die Richtung beim Abspielen von Vinyl zu wählen.

Classic Vinyl Playback starten.

⑩ Drehen Sie die Vinylplatte, um Playback wie bei Vinylplatten zu starten.

Das Abspielen von Vinyl stoppt und der Play- oder Pause-Modus ist eingestellt.

A Classic Vinyl Playback beenden.

⑪ Wenn die Vinylplatte losglassen wird, stoppt das Vinyl playback und der Play- oder Pause-Modus ist eingestellt.

1 Einstellung des A-Punkts. ① Drücken Sie die A-Tast

Der A -Punkt wird bei dem Punkt eingestellt, bei dem die Taste gedrückt wurde.

※ Die A-Taste können unabhängig voneinander für unterschiedliche Hotstart-Einstellungen verwendet werden.
※ Bei Einstellung des A Punktis leuchten die "A"- und "c"-Anzeigen und der Hotstart-Modus wird aktiviert.
※ Die Option BPM wird automatisch und unabhängig von den unterschiedlichen Hotstart-Einstellungen eingestellt.

2 Starten der Hotstart-Wiedergabe. ② Drücken Sie die A-Taste.

Drücken Sie nach der Einstellung des A-Punkts die A-Taste, um die Hotstart-Wiedergabe zu aktivieren.

Die Seamless-Loop-Funktion wird gestartet.

③ Drücken Sie nach Einstellung des A-Punkts oder nach dem Starten der Hotstart-Wiedergabe die B-Taste.

Der B -Punkt wird eingestellt und die Seamless-Loop-Wiedergabe wird ab dem A -Punkt eingestellt.
※ Der B-Punkt wird entsprechend dem A-Punkt eingestellt, der vor dem Drücken der B-Taste aktiviert wurde.

Drücken Sie während der Seamless-Loop-Funktion oder nach dem Verlassen der Seamless-Loop-Funktion die B-Taste.

Der B -Punkt wird zu dem Punkt verschoben, bei dem die B-Taste gedrückt wurde.
※ Nach dem Einstellen des B-Punkts leuchten die "B"- und "⊃" Anzeigen.

4 Seamless-Loop-Wiedergabe.

※ Beim Erfassen des B-Punktes während der A-B-Loop-Wiedergabe kehrt die Seamless-Loop-Wiedergabe zum A-Punkt zurück.

Auto Loop Playback

Diese Funktion setzt automatisch Loops, die genau in den Beat passen. Bis zu drei Auto Loop-Punkte oder Hot Start-Punkte können mit den Tasten1, 2 und 3 gespeichert werden.

※ BPM muss für Auto Loop Playback registriert sein.

1 Einstellung für AUTO LOOP

⑦ Drücken Sie die Taste AUTO LOOP SET, um diesen Modus einzustellen.

2 Auto Loop-Punkte speichern

⑧ Drücken Sie eine der Tasten, 2 und 3 wenn die

Taste dunkelrot leuchtet.

Der Auto Loop-Punkt wird gespeichert und die Taste leuchtet hellrot auf.

※ Auto-Loop-Punkte können nicht über hellrot oder hellgrün leuchtende Knöpfe gespeichert werden.

⑨ Drücken Sie einen der Knöpfel, 2 und 3, wenn der Knopf hellrot leuchtet.

Die Auto-Loop Wiedergabe ist gestartet

Die Auto Loop-Länge anpassen

⑩ Drehen Sie während des Auto Loop Playbacks den EFFECTS-Knopf.

Die Auto Loop-Länge ändert sich wie folgt: 1/8 ↔ 1/4 ↔ 1/2 ↔ 1 ↔ 2 ↔ 4 ↔ 8 ↔ 16 ↔ 32 ↔ 64 Beats

5 Den Auto Loop bis zur Perfektion trimmen

⑪ Drücken Sie während des Auto Loop Playpacks die LOOP TRIM +/- -Tasten, um den Loop zu trimmen.

Jedes Drücken der + Taste verängert den Loop um 1 Frame. Jedes Drücken der – Taste verkürzt den Loop um 1 Frame.

6 Auto Loop Playback abbrechen

⑫ Drücken Sie während des Auto Loop Playbacks die EXIT-Taste.

Auto Loop Playback wird abgebrochen und das normale Playback wird wieder aufgenommen.

7 Auto Loop-Punkte löschen

⑬ Drücken Sie eine der Tasten CLR1, CLR2 oder CLR3.

Der Auto Loop Punkt für die entsprechende Nummer wird gelöscht.

Hot Start Playback

Dies ist die Hot Start Playback-Funktion. Bis zu drei Auto Loop-Punkte oder Hot Start-Punkte können mit den Tasten 1, 2 und 3 gespeichert werden.

1 Hot Start Punkte speichern

⑭ Drücken Sie eine der Tasten, 2 und 3 wenn die Taste hellgrün leuchtet.

Der Hot Start-Punkt wird gespeichert und die Taste leuchtet hellgrün auf.

※ Hot-Start-Punkte können nicht über hellrot oder hellgrün leuchtende Knöpfe gespeichert werden.

Hot Start Playback

⑮ Drücken Sie eine der Tasten1, 2 und 3 wenn die Taste dunkelgrün leuchtet.

Der Hot Start-Punkt wird gespeichert.

Hot Start Punkte löschen

16 Drücken Sie eine der Tasten CLR1, CLR2 oder CLR3.

Der Hot Start-Punkt für die entsprechende Nummer wird gelöscht.

A/B Trim

Die Positionen der Seamless Loops A und B können mit der Vinylplatte feineingestellt werden.

Sie können die Punkte feinjustieren, während Sie sich den Loop-Wiedergabeton anhören.

1 ⑰

Drücken Sie während des Seamless-

Loopings die A/B TRIM-Taste, um den

Einstellmodus zu aktivieren.

※ Während aller Wiedergabemodi außer Looping wird durch Drücken der A/B TRIM-Taste der Nächste-Spur-Modus aktiviert.

2⑱

Drücken Sie dieA-Taste, um den A-Punkt

auszuwählen.

※ Sie können die Einstellung für das gegenwärtig wiederzugebende Looping durchführen.

※ Drücken Sie die Taste B zur Auswahl des Punktes B.

3Dr

lehen Sie die Vinylplatte, um den A oder B-Punkt

3 anzupassen.

Die Position kann stufenweise eingestellt

werden.

A Point:

±30 Stufen vom A -Punkt aus. Falls allerdings ein B -Punkt vorhanden ist, ist eine Einstellung nur bis zu 5 Stufen vor dem B -Punkt möglich.

B Point:

Über den Rest der Spur hinweg ist eine Einstellung ab 5 Stufen nach dem A-Punkt möglich.

Dr

icken Sie die Taste A, um den neuen A oder B-

nkt einzustellen.

ei dieser Einstellung wird der A/B TRIM -Modus

automatisch verlassen.

Automatischer BPM-Zähler

Der BPM-Wert der gegenwärtig wiederzugebenden Spur oder der Spur, für die der CUE-Standoy-Modus eingestellt wurde, wird automatisch gemessen und angezeigt.

• Drücken Sie bei ausgeschaltetem BPM-Zähler für mindestens 1 Sekunde die TAP-Taste, um den automatischen BPM-Zähler zu aktivieren.
• Bei ausgeschaltetem BPM-Zähler schaltet sich dieser ein, sobald eine Spur geändert wird.

HINWEIS

Bei einigen Spuren ist eine exakte Messung des BPM-Wertes u. U. nicht möglich.
Führen Sie in einem solchen Fall das "TAPPING"- oder "MANUAL INPUT"-Verfahren durch.

1 BPM LOCK

Die mit der automatischen BPM-Funktion ermittelten Daten werden gesichert.

① Drücken Sie bei aktiviertem automatischen BPM-Zähler die TAP-
Taste und lassen Sie sie sofort wieder los. "BPM LOCK" wird für etwa 1 Sekunde angezeigt.

2 TAPPING

Der BPM-Wert wird entsprechend den Intervallen zwischen dem einzelnen Drücken der TAP-Taste ermittelt.

Beim Drücken der TAP-Taste schaltet sich der automatische BPM-Zähler aus.
② Drücken Sie dieTAP -Taste wiederholt etwa 5 \~ 10 mal entsprechend dem Takt der Musik.

MANUAL INPUT

③ Halten Sie die TAP-Taste für mindestens 2 Sekunden gedrückt.
Nun kann der BPM-Wert manuell eingegeben werden. Die Meldung "Manual In" wird angezeigt.
④ Drehen Sie den EFFECTS-Knopf und geben Sie den BPM-Wert ein.

※ Drehen Sie den EFFECTS-Knopf und drücken Sie ihn gleichzeitig, um Werte hinter der Dezimalstelle einzugeben.
※ Beim erneuten Drücken der TAP-Taste wird der von Ihnen eingegebene Wert eingestellt und der BPM-Wert gesichert.

HINWEIS

Fall seine MP3-oder WAV Datei BPM - Informationen inden Speicherdaten enthalten, wird dieser Wert als Anfangswert angezeigt. Der AUTO/TAP/MANUAL-Wert kann in einem solchen Fall vernachlässigt werden, da die genannten Informationen wesentlich genauer sind.

Flanger-Parametereinstellung

1 ⑨ Drücken Sie die FLANGER-Taste. Beim Drücken der FLANGER-Taste leuchtet die FLANGER-Taste und das Parameter-Einstelldisplay wird angezeigt.

※ Wenn die Anzeige Flanger leuchtet (nicht blinkt), drücken Sie die FLANGER-Taste, um erneut zum Parameter-Auswahlmodus zu gelangen.

2 ^10 Drehen Sie sowohl den PARAMETERS-Knopf als auch den EFFECTS-Knopf, um die Parameter für Flanger einzustellen.

Während der Parameter-Einstellung blinken die FLANGER-Taste und der PARAMETERS-Taste.

※ Die FLANGER-Tiefe kann mittels des EFFECTS-Knopfes eingestellt werden, die FLANGER-Verzögerungszeit mittels des PARAMETERS-Knopfes.

3 ⑪ Drücken Sie der PARAMETERS-Knopf oder die PLATTER MODE-Taste, um das Parameter-Einstelldisplay zu verlassen.

4 ⑫ Drücken Sie di FLANGER-Taste während der Anzeige des Einstelldisplays für die Flanger-Parameter.

Ausschalten der Flanger-Funktion.

Einstellung der Filter-Parameter

1 ⑬ Drücken Sie die FILTER-Taste. Beim Drücken der FILTER Taste leuchtet die FILTER-Taste und das Parameter-Einstelldisplay wird angezeigt. ※ Wenn die Anzeige Filter leuchtet (nicht blinkt), drücken Sie die FILTER-Taste, um erneut zum Parameter-Auswahmodus zu gelangen.

2 ^14 Verwenden Sie die FILTER-Taste und den EFFECTS-Knopf, um die Filterparameter zu setzen.

Während der Parameter-Einstellung blinken die FILTER-Taste und der PARAMETERS-Taste.

※ Die Filter-Bandbreite kann mittels des EFFECTS-Knopfes eingestellt werden, die Filtertypen mittels des PARAMETERS-Knopfes (hoch/mittel/niedrig).

3 15 Drücken Sie den PARAMETERS-Knopf oder die PLATTER MODE-Taste, um das Parameter-Einstelldisplay zu verlassen.

4 ^16 Drücken Sie während der Anzeige des Filter-Einstelldisplays die FILTER-Taste. Ausschalten der Filter-Funktion.

Platter-Effekte

Zeiteinstellung für die Bremsfunktion

Mit dieser Funktion wird das stufenweise Verlangsamen und Stoppen eines Plattentellers simuliert.

1 ⑰ Drücken Sie die BRAKE-Taste. Beim Drücken der BRAKE-Taste wird der Bremsmodus aktiviert und die BRAKE-Taste sowie PARAMETERS-Taste für etwa 3 Sekunden, um die Bremszeit anzuzeigen.

2 ^18 Drehen Sie den PARAMETERS-Knopf, um die Bremszeit einzustellen.

Die Funktionszeit wird eingestellt und der Einstellmodus deaktiviert.

※ Wenn nicht innerhalb von 3 Sekunden nach dem ersten Drücken der BRAKE-Taste oder nach der Durchführung der Einstellung mit dem PARAMETERS-Knopf eine Taste betätigt wird, wird die Auswahl der Bremszeit automatisch deaktiviert.

Bremsfunktion

1 Drücken Sie während der Wiedergabe die ▶ II-Taste, um an dieser Stelle zu unterbrechen.

2 Drücken Sie zum Abbrechen d Bremsfunktion während des Bremsmodus erneut die ▶ II-Taste. Dadurch wird die Bremsfunktion abgebrochen.

□ Ausschalten der Bremsfunktion

19 Drücken Sie bei aktivierter Bremsfunktion die BRAKE-Taste.

Dadurch wird der Bremsmodus deaktiviert.

Dump-Wiedergabe

Diese Funktion ermöglicht Ihnen eine Effekt-Wiedergabe, bei der eine Rückwärts-Wiedergabe mit einer normalen Vorwärts-Wiedergabe kombiniert wird.

⑳ Drücken Sie während der Wiedergabe die DUMP-Taste, um an dieser Stelle zu unterbrechen.

Die Dump-Wiedergabe wird gestartet

Dump-Effekt

Drücken Sie während der Wiedergabe die DUMP-Taste, um an dieser Stelle zu unterbrechen.

※ Bei jedem Drücken der DUMP-Taste wird der Modus zwischen Dump-Wiedergabe und normaler Wiedergabe umgeschaltet.

※ Die Dump-Wiedergabe wird deaktiviert, sobald eine Hotstart- oder Stutter-Wiedergabe durchgeführt wird.

□ Ausschalten der Dump-Wiedergabe

② Drücken Sie während der Dump-Wiedergabe die DUMP-Taste.

Die Dump-Wiedergabe wird ausgeschaltet.

HINWEIS

Der Effekt der DUMP-Zeit hält an, solange er nicht ausgeschaltet wird.

Rückwärts-Wiedergabe

① Drücken Sie während der Wiedergabe die REVERSE-Taste um an dieser Stelle zu unterbrechen. Die Rückwärtsfunktion wird aktiviert und die Rückwärts-Wiedergabe startet.

Rückwärts-Effekt

Drücken Sie während der Wiedergabe die REVERSE-Taste, um an dieser Stelle zu unterbrechen.

* Bei jedem Drücken der REVERSE-Taste wird der Modus zwischen Rückwärts-Wiedergabe und normaler Wiedergabe umgeschaltet. * Die Dump-Wiedergabe wird deaktiviert, sobald eine Hotstart- oder Stutter-Wiedergabe durchgeführt wird.

□ Ausschalten der Rückwärts-Wiedergabe

② Drücken Sie bei aktivierter Rückwärts-Funktion die REVERSE-Taste. Die Reverse-Wiedergabe wird ausgeschaltet.

HINWEIS

Falls mit der Rückwärts-Wiedergabe im Einfach-Modus der Anfang einer Spur erreicht wird, wird der Cue-Modus eingestellt und die Wiedergabe gesloppt.

Memo-Funktion (Benutzereinstellungen- Speicher)

Die Einstellungsinformation kann in der Datei. Die gespeicherten Informationen können zu einem späteren Zeitpunkt aus dem Speicher aufgerufen werden, was die Vorbereitung Ihres Mischens zu einem Kinderspiel macht.

Informationen über MEMO

Bei der Speicherfunktion sind die Daten, die im Speicher abgelegt werden können, vom Wiedergabernodus abhängig. ① Im CD-Wiedergabernodus ICD-DA/CD-ROMI Sie können bis zu 5.000 Memos speichern, und zwar jewe ein Memo pro Spur. Bei einer Disc mit 22 Spuren können beispielsweise 22 Memos eingestellt werden.

HINWEIS

Das Speichersystem für die Memo-Funktion der Spuren handhabt bis zu 1.000 Memos als ein Paket (1.000 Memos - 5 Paketo). De dieses Memo-Speichersystem in Paketeinheiten gelöscht wird, bleibt auch nach dem Löschen eines Memos die betreffende Memo-Nummer erhalten und der Speicherplatz wird nicht größer. Aus diesem Grund wird die eigentlich zu speichende Anzahl an Memos reduziert, Sobald 5.000 Memos gespeichert sind, wird "Memo Full" angezeigt. In einem solchen Fall muss der Speicher eines gesamten Memo-Pakets (das 1.000 Memos umfasstil gelöscht werden, und zwar beginnend mit dem ältesten Merg.

※ Bei Einlegen einer Disc mit eingestellten Memo-Daten blinkt die "MEMO"-Anzeige. Bei Auswahl einer Spur mit Memo-Daten leuchtet die Anzeige.

Die Daten werden folgendermaßen im Speicher abgelegt:

a) Cue-Punkt

b) Punkte A und B, HOT START1 Punkt, HOT START2 Punkt, HOT START3 Punkt

c) Wiedergabe-Pitch, Pitch ein/aus, Key Adjust ein/aus d) BPM-Daton (Cue-, A-Punkt)

• Die Punkte A und B können sich in unterschiedlichen Spuren befinden, solange es sich um die gleiche Disc handelt.

② Dateiwiedergabemodus

- Die Speichordaten werden in der MP3/WAV-Datei selbst gespeichert, d. h. sie können abgerufen und verwendet werden, wenn die Datei auf einem anderen DN-S3/00 wiedergegeben wird.

- In den folgenden Fällen wird der MEMO-Modus nicht eingestellt; at) Wenn der MEMO-Betrieb über das andere Deck durchgeführt wird;

b) Wenn die Datenbank geladen wird;

c) Wenn dieselbe Datei über beide Decks ausgewählt wird.

• Wenn die Memo-Funktion für das Deck an der Seite, für die die Memo-Funktion eingerichtet ist, möglich ist, kann die Memo-Funktion auch dann durchgeführt werden, wenn das Deck auf der andere Seite abspielt.
• Wenn jedoch der gleiche Track für das Deck auf der anderen Seite ausgewählt wurde, oder wenn man auf den gleichen Track umzuschalten versucht, kann die Memo-Funktion nicht durchgeführt werden.
• Außerdem, wenn während der Durchführung der Memo-Funktion der Versuch unternommen wird, den Track, für den die Memo-Funktion auf dem anderen Deck durchgeführt wird, zu suchen und wiederzugeben, dann wird die Suche unterbrochen und die Wiedergabe gestoppt.

Die Daten werden folgendermaßen im Speicher abgelegt:

a) Cue-Punkt

b) Punkte A und B. HOT START1 Punkt. HOT START2 Punkt. HOT START3 Punkt
c) Wiedergabe-Pitch, Pitch ein/aus. Key Adjust ein/aus
d) BPM-Daten (Cue-, A-Punkt)
• Die Punkt-Daten sind bei Verwendung eines USB-Speichergeräts auf die Daten innerhalb derselben Datei beschränkt.
• Die Anzeige "MEMO" auf dem Display leuchtet, wenn eine Datai ausgewählt wird, für die Daten gespeichert wurden.
- Bei VBR-Dateien kann die Memo-Funktion nicht verwendet werden.

③ Wiedergabelistenmodus

• Die Speicherdaten werden in der Wiedergabelistendatei selbstabgelegt. Wenn eine Wiedergabelistendatei, in der Speicherdaten abgelegt wurden, übertragen und auf einem anderen DN-S3700 wiedergegeben wird, können diese Daten abgerufen und verwendet werden.
• Es können so viele Speicherdaten gespeichert werden, wie in der Wiedergabeliste Dateien vorhanden sind.
• Wenn zum Beispiel 74 Dateien in der Wiedergabeliste erfasst wurden, können 74 Speicherdaten in der Wiedergabeliste gespeichert werden.

Die Daten werden folgendermaßen im Speicher abgelegt:

a) Cue-Punkt

b) Punkte A und B. HOT START1 Punkt. HOT START2 Punkt. HOT START3 Punkt
c) Wiedergabe-Pitch, Pitch ein/aus. Key Adjust ein/aus
d) BPM-Daten (Cue-, A-Punkt)
• Die Punkte A und B können sich in verschiedenen Dateien befinden, solange es sich um die gleiche Wiedergabeliste handelt.
• Die Speicherdaten können wie bei normalen CDs verwendet werden.
• Die Anzeige MEMO auf dem Display leuchtet, wenn eine Datei ausgewählt wird, für die Daten gespeichert wurden.
- Bei VBR-Dateien kann die Memo-Funktion nicht verwendet werden.

※ Der Wiedergabelistenspeicher des DN-S3700 ist teilweise nicht kompatibel mit dem Wiedergabelistenspeicher des DN-HD2500 / DN-HS5500 / DN-S1200.

Speicherinformation DN-HD2500 / DN-HS500 / DN-S1200 DN-S3700
CUE point
A1/A point
B1/B point
A2 point		×
B2 point		×
HOT START point1	×
HOT START point2	×
HOT START point3	×
BPM data (CUE)
BPM data (A1/A point)
BPM data (A2 point)		×
Playing PITCH
PITCH on/off
Key Adjust on/off

○: Aktivieren

× : Desktivieren

Memo-Modus-Auswahl

① Drücken Sie die MEMO-Taste im Cue-Modus, um den MEMO-Modus zu aktivieren.
② Drehen Sie den PARAMETERS-Knopf, um die verschiedenen MEMO-Modi aus den folgenden Modi auszuwählen.

Memo Set (Standard), Memo Call, Memo Clear

De nach Bedingung können einige Modi nicht ausgewählt werden.

③ Drücken Sie die MEMO-Taste noch einmal, um den MEMO-Modus zu verlassen.

(1) Daten im Speicher ablegen [Memo Set]

• Nehmen Sie die Einstellungen, die in der Datei gespeichert werden sollen, vor, und drücken Sie dann die CUE-Taste.
• Wenn die MEMO-Anzeige im Cue-Modus auf dem Display ausgeschaltet ist, die MEMO-Taste drücken, um die Memo Set-Funktion zu aktivieren.
• Falls die MEMO-Anzeige leuchtet, muss das existierende Memo gelöscht werden, bevor das neue Memo gespeichert wird.
• Drücken Sie zum Schluss den PARAMETERS-Taste, um die Einstellung zu beenden. Die Meldung "Complete!" wird angezeigt und die MEMO-Anzeige leuchtet.
• Überprüfen Sie bei Verwendung der Memo-Set-Funktion bitte den verbleibenden Gerätespeicher. Falls zu wenig Speicherplatz vorhanden ist, können die Daten nicht im Speicher abgelegt werden. Falls zu wenig verbleibender Speicherplatz vorhanden ist, können die Memo-Daten nicht im Speicher abgelegt werden.
• Bei einem vollen Speicher wird "Memo Full" oder "Delete 1000?" angezeigt. Bei Anzeige einer dieser Meldungen muss der Speicher für 1.000 Memos beginnend mit dem ältesten Memo gelöscht werden, damit wieder ausreichend Speicherplatz zur Verfügung steht.
  Drücken Sie den PARAMETERS-Knopf während der Anzeige von "Delete 1000", um den Speicherplatz verfügbar zu machen.
  Beim Drücken de PARAMETERS-Knopfes während der Anzeige der Bestätigungsmeldung "Delete OK?" wird der Speicher von 1.000 Mernos gelöscht.

(2) MEMO CALL [Memo Call]

• Wenn eine Datei, für die Speicherdaten gespeichert wurden, aufgerufen wird, blinkt die Anzeige MEMO ca. 5 Sekunden oder weniger.
• Um Speicherdaten aufzurufen, wählen Sie die Datei mit dem "MEMO" aus.
  Die Anzeige "MEMO" leuchtet auf.
• Drücken Sie die MEMO-Taste, um die Memo Call-Funktion zu aktivieren.
• Wenn der PARAMETERS-Taste im Speicherabrufmodus gedrückt wird, werden alle Daten, die im Speicher abgelegt wurden, geladen. DN-S3700 wird beim aufgerufenen Cue-Punkt in den Standby-Modus geschaltet.
• Wenn der Wiedergabe-Pitch aus dem Speicher geladen wird, während die PITCH-Anzeige blinkt, wird der Wiedergabe-Pitch so lange gesperrt, bis der Pitch-Schieber den Pitch erreicht. Während der Wiedergabe-Pitch gesperrt ist, blinkt die PITCH-Anzeige.

HINWEIS

MEMO CALL der MP3-Dateien wird möglicherweise nicht entsprechend des Dateizustands abgeschlossen.

• Um eine Speicherinformation zu löschen, wählen Sie die Datei aus, für die ein MEMO abgelegt und gespeichert wurde.
  Die Anzeige "MEMO" leuchtet auf.
• Drücken Sie die MEMO-Taste, um die Memo Clear-Funktion zu aktivieren.
• Drehen Sie den PARAMETERS Knopf Drehknopf, bis "MEMO CLEAR" angezeigt wird.
• Wenn der PARAMETERS Taste im MEMO CLEAR-Modus gedrückt wird, wird der Speicher gelöscht und die "MEMO"-Anzeige wird auf dem Display ausgeschaltet.
• Sämtliche CD-Memos lassen sich unter Verwendung des Hilfsfunktionsmodus (siehe "ALL Clear" im Hilfsfunktions-Memodatenmodus auf (Seite 24)) auf einmal löschen.

(4) Gemeinsame Nutzung der Memo-Daten

Beim Anschluss von zwei DN-S3700s über D-LINK können die Memo-Daten gemeinsam genutzt werden. Die Funktion zur gemeinsamen Nutzung der Memo-Daten ermöglicht Ihnen das Speichern von bis zu 10.000 Memos.

HINWEIS

Falls auf beiden DN-S3700s Memo-Daten für dieselbe Spur vorhanden sind, werden die Memo-Daten desjenigen DN-S3700 verwendet, über den das Memo abgerufen wurde.
Das Löschen der Memo-Daten eines Gerätes vom anderen über D-LINK angeschlossenen DN-S3700 ist nicht möglich. Führen Sie das gewünschte Verfahren bitte stets über den DN-S3700 durch, auf dem die betreffenden Daten gespeichert sind.
Wenn auf die Memo-Daten des anderen über D-LINK angeschlossenen DN-S3700 zugegriffen werden kann, können diese Daten nicht gespeichert werden; dies gilt auch dann, wenn keinerlei Memo-Daten auf dem in Betrieb befindlichen DN-S3700 vorhanden sind. Deaktivieren Sie entweder den D-LINK-Anschluss oder löschen Sie zunächst die betreffenden Memo-Daten des über D-LINK angeschlossenen DN-S3700, um die Daten zu speichern.
Wenn Speicherpunkte für Wiedergabelisten gesetzt werden, bleiben diese intakt, solange keine Änderungen an der Wiedergabeliste vorgenommen werden. Wenn die Wiedergabeliste in irgend einer Weise geändert wird, gehen die Speicherpunkte verloren.

MEMO-Modus

NO.	MEMO-Modus Wiedergabe Datei MEMO Speicher Ort			Numerische Begrenzung des MEMO
1	Im CD-Wiedergabemodus	CD-DA/CD-ROM (MP3)	Datenspeicher im DN-S3700	Bis zu 5.000 Anmerkungen
2	Dateiwiedergabemodus	USB Datei (WAV, MP3)	USB Speichereinheit (Dateien)	Anzahl der Titel ※
3	Wiedergabelistenmodus	USB Datei in der Wiedergabeliste (WAV, MP3)	USB Speichereinheit (Wiedergabelisten)	Anzahl der Titel in der Wiedergabeliste (max. 99) ※

※ Bei geringem Fassungsvermögen der USB Speichereinheit kann die Information nicht gespeichert werden.

Grundlegendes zur Eingabe von Zeichen

Beim DN-S3700 können die Zeichen für die Wiedergabelisten-Namen u. Ä. über eine Tastatur eingegeben werden. Die Zeichen können effizient wie über eine Computertastatur eingegeben werden.

Zeicheneingabe über die Tastatur

Eingabe des Zeichens.

※ Wenn Zeichen über die Tastature eingegeben werden, werden sie am Ende des Abschnitts Zeicheneingabe hinzugefügt.

Löschen von Zeichen.

※ Zeichen im Abschnitt "Zeicheneingabe" können mit den Tasten "BACK SPACE" auf der Tastatur gelöscht werden.

Bestätigung der Zeichenfolge, die Sie eingegeben haben.

※ Wenn die "ENTER"-Taste auf der Tastatur betätigt wird, wird die Zeichenfolge im Zeicheneingabe-Abschnitt bestätigt und der nächste Bildschirm wird angezeigt.

HINWEIS

Die Zeichen, die auf dem DN-S3700 verwendet werden können, werden unten abgebildet. Beachten Sie, dass die verwendbaren Zeichen vom Eingabeziel abhängig sind.

	ID3 Tag(ASCII/Unicode(UTF-8/UTF-16))	File Name/Playlist Name	ID3 Tag (Genre)
Alphabet	ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyz	ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyz	ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyzabcdefghijklmnopqrstuvwxyz
Numbers 0	1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789	Space !#S % & '() * +, -, :; <= ? @ [ \]^ _'{} -	Space & () + ...
Symbols	Space ! " # S % & '() * +, -, /; <= ? @ [ \]^ _'{} -	Space !#S % & '() +, -, ;= @ [ \]^ _'{} -	Space & () + ...
ISO 8959-1	if&o¥: °*<·°-°±22μη, °*>34%ΔA A A A A A E CE EEEI I ID N O O O O X U U U U P B a a a a a e c e e i i i i ð n o o o ð o u u u y p y	if&o¥:°*<·°-°±22μη, °*>34%ΔA A A A A A E CE EEEI I ID N O O O O X U U U U P B a a a a a e c e e i i i i ð n o o o ð o u u u y p y	if&o¥: $°*<·°-°±22μη,-, °*>34%ΔA A A A A A E CE EEEI I ID N O O O O X U U U U P B a a a a a e c e e i i i i ð n o o o ð o u u u y p y

HINWEIS

Mit diesen Latin-1-Zeichen können Sie alle Suchfunktionen ausführen. Stellen sie sicher, dass sie im Voreinstellungs-Parameter "Region USA" die Region einstellen.

Funktionsmerkmal

DN-S3700 bietet folgende Hilfsfunktionen an.

DB Create:

Auf dem am DN-S3700 angeschlossenen externen USB-Speichergerät wird eine Datenbank erstellt. Dies ermöglicht die Suche nach auf dem DN-S3700 gespeicherten MP3/MAV-Dateien.

Preset Data:

Speichert die Voreinstellungen zusammen mit den Daten auf einem Gerät und lädt die Voreinstellungen. Wählt die Playliste der Power-On-Wiedergabe aus.

Memo Data:

Diese Funktion ermöglicht Ihnen das Speichern von CD-Memo-Daten auf sowie den Import von einem Gerät.

Darüber hinaus können Sie die Funktion auch dafür verwenden, die internen CD-Memo-Daten zu löschen.

Memo Data:

Dieses Dienstprogramm kann zur Formatierung des externen am DN-S3700 angeschlossenen USB-Soeichergeräts verwendet werden. Darüber hinaus können Sie es für die Wiederherstellung der Voreinstellungen und Memo-Daten auf die werkseitige Einstellung verwenden.

Utility-Modus

1 Halten Sie die -UTILITY-Taste im Bereitschafts- oder Pausemodus, oder wenn keine Datei ausgewählt wurde, für mindestens 1 Sekunde gedrückt, um den Hilfsfunktionsmodus aufzurufen.

2 Wählen Sie die Hilfsfunktion mit dem PARAMETERS-Knopf aus.

3 Drücken Sie die -UTILITY-Taste, um den Utility-Modus auszuschalten.

DB Create

Auf dem am DN-S3700 angeschlossenen externen USB-Speichergerät wird eine Datenbank erstellt. Dies ermöglicht die Suche nach auf dem DN-S3700 gespeicherten MP3/WAV-Dateion.

HINWEIS

Wenn auf dem externen USB-Speichergerät bereits eine Datenbank erstellt worden ist, wird diese Datenbank zurückgestellt. Erstellte Wiedergabelisten werden ebenfalls gelöscht.

Einstellung des Modus "Datenbank bearbeiten"

1 Drehen Sie im Hauptmenü des Utility-Modus den PARAMETERS-Knopf, und wählen Sie die Option "DB Create".

※ Diese Option kann nicht ausgewählt werden, falls kein externes USB-Speichergerät ausgewählt wurde.

2 Drücken Sie zur Eingabe erneut den PARAMETERS-Taste.

Die Liste "DB Create" wird angezeigt.

Erstellung von Datenbanken

1 Drehen Sie im Hauptmenü des DB Create den PARAMETERS-Knopf, und wählen Sie die Option "Full Create".

Der Datenbank-Erstellungsmodus wird aktiviert.

2 Bestimmen Sie, ob eine Datenbank erstellt werden soll oder nicht.

Wenn "OK" ausgewählt wird:

Auf dem externen USB-Speichergerät wird eine Datenbank erstellt.

Der Fortschritt des Verfahrens wird angezeigt. Wenn "Cancel" ausgewählt wird:

Es erscheint wieder der Bildschirm von Schritt 1

Auf dem externen USB-Speichergerät wird keine Datenbank erstellt.

Das Display kehrt zur Anzeige von Schritt 1 zurück.

Erstellung von provisorischen Datenbanken

Mit diesem Verfahren können Sie eine Datenbank erstellen, die nur nach Dateinamen durchsucht werden kann. Die Erstellung dieser Datenbank dauert nicht so lange wie die Erstellung einer vollständigen Datenbank.

※ Die Suche anhand von ID3 Tag-Daten ist nicht möglich.

1 Drehen Sie im Hauptmenü des DB Create den PARAMETERS-Knopf, und wählen Sie die Option "Temporary".

2 Bestimmen Sie, ob eine Datenbank erstellt werden soll oder nicht.

Wenn "OK" ausgewählt wird:

Auf dem externen USB-Speichergerät wird eine temporäre Datenbank erstellt. Der Fortschritt des Verfahrens wird angezeigt.

Wenn "Cancel" ausgewählt wird:

Die temporäre Datenbank wird nicht auf dem externen USB-Speichergerät erstellt. Das Display kehrt zur Anzeige von Schritt 1 zurück.

HINWEIS

Eine Dateinamen-Suche ist bei iPods nicht möglich; entsprechend kann die temporäre Datenbank nicht verwendet werden.

Preset Data

Verwenden Sie dieses Verfahren, um die Voreinstellungen zusammen mit den Daten auf einem Gerät zu speichern und die Voreinstellungen zu laden.

Preset Data mode

1 Drehen Sie im Hauptmenü des Utility-Modus den PARAMETERS-Knopf, und wählen Sie die Option "Preset Data".

2 Drücken Sie zur Eingabe erneut den PARAMETERS-Taste. Die Liste "Preset Data" wird angezeigt.

Preset Import (Import von Voreinstellungsdaten)

1 Drehen Sie im Hauptmenü des Preset Data den PARAMETERS-Knopf, und wählen Sie die Option "Import". Nun wird eine Meldung angezeigt, über die Sie das Überschreiben der internen Daten bestätigen müsse

* Der Import-Modus wurde aktiviert.

2 Wählen Sie den Einstellpunkt aus.

Wenn "OK" ausgewählt wird:

Das Import-Verfahren wird durchgeführt. Nach dem Abschluss des Verfahrens wird wieder das unter Schritt 1 angezeigte Display angezeigt.

Wenn "Cancel" ausgewählt wird:

Es erscheint wieder der Bildschirm von Schritt 1.

Preset Export

1 Drehen Sie im Hauptmenü des Preset Data den PARAMETERS-Knopf, und wählen Sie die Option "Export".

Falls keinerlei Voreinstellungsdaten auf dem externen USB-Speichergerät vorhanden sind: Das Export-Verfahren wird durchgeführt.

Falls Voreinstellungsdaten auf dem externen USB-Speichergerät vorhanden sind: Schritt 2.

2 Wählen Sie den Einstellpunkt aus.

Wenn "OK" ausgewählt wird:

Das Export-Verfahren wird durchgeführt. Damit Sie den Fortschritt des Verfahrens verfolgen können, wird dieser durch einen Balken dargestellt. Nach dem Abschluss des Verfahrens wird wieder das unter Schritt 1 angezeigte Display angezeigt.

Wenn "Cancel" ausgewählt wird: Es erscheint wieder der Bildschirm von Schritt 1.

Memo Data

Diese Funktion ermöglicht Ihnen das Speichern von CD-Memo-Daten auf sowie den Import von einem Gerät. Darüber hinaus können Sie die Funktion auch dafür verwenden, die internen CD-Memo-Daten zu löschen.

Memo Data mode

1 Drehen Sie im Hauptmenü des Utility-Modus den PARAMETERS-Knopf, und wählen Sie die Option "MEMO Data".

2 Drücken Sie zur Eingabe erneut den PARAMETERS-Taste. Die Liste "MEMO Data" wird angezeigt.

Memo Import (Import von Memo-Daten)

1 Drehen Sie während der Anzeige des Hauptmenüs im Memo-Modus entweder den PARAMETERS-Knopf, um die Option "MEMO Import" auszuwählen.

Nun wird eine Meldung angezeigt, über die Sie das Überschreiben der internen Daten bestätigen müssen.

※ Der DN-S3700 wird auf den Memo-Importmodus eingestellt.

2 Wählen Sie den Einstellpunkt aus.

Wenn "OK" ausgewählt wird:

Das Import-Verfahren wird durchgeführt.

Nach dem Abschluss des Verfahrens wird wieder das unter Schritt 1 angezeigte Display angezeigt.

Wenn "Cancel" ausgewählt wird:

Es erscheint wieder der Bildschirm von Schritt 1.

Memo-Export (Export von Memo-Daten)

1 Drehen Sie im Hauptmenü des Memo-Modus den PARAMETERS-Knopf und wählen Sie die Option "MEMO Export".

Falls keinerlei Voreinstellungsdaten auf dem externen USB-Speichergerät vorhanden sind.

Das Export-Verfahren wird durchgeführt.

Falls Voreinstellungsdaten auf dem externen USB-

Speichergerät vorhanden sind:

Schritt 2

2 Wählen Sie den Einstellpunkt aus.

Wenn "OK" ausgewählt wird:

Das Export-Verfahren wird durchgeführt.

Damit Sie den Fortschritt des Verfahrens verfolgen können, wird dieser durch einen Balken dargestellt.

Nach dem Abschluss des Verfahrens wird wieder das unter Schritt 1 angezeigte Display angezeigt.

Wenn "Cancel" ausgewählt wird:

Es erscheint wieder der Bildschirm von Schritt 1.

Initialisierung

Dieses Dienstprogramm kann zur Formatierung des externen am DN-S3700 angeschlossenen USB-Speichergeräts verwendet werden. Darüber hinaus können Sie es für die Wiederherstellung der Voreinstellungen und Memo-Daten auf die werkseitige Einstellung verwenden.

Initialisierungsmodus

1 Drehen Sie im Hauptmenü des Utility-Modus den PARAMETERS-Knopf, und wählen Sie die Option "Initialize".

2 Drücken Sie zur Eingabe erneut den PARAMETERS-Taste.

Die Liste "Initialize" wird angezeigt.

USB-Format (Formatierung externer USB-Speichergeräte)

1 Drehen Sie im Hauptmenü des Initialisierung den PARAMETERS-Knopf, und wählen Sie die Option "USB-Format".

※ Der DN-S3700 ist auf den Formatmodus eingestellt.

2 Drücken Sie zur Eingabe erneut den PARAMETERS-Taste.

Auf dem Display wird eine Bestätigungsmeldung angezeigt.

Wenn "OK" ausgewählt wird:

Die Formatierung beginnt.

Sobald die Formatierung beginnt wird eine Fortschrittsleiste

angezeigt, die Sie über den Fortschritt des Vorgangs informiert.

Wenn "Cancel" ausgewählt wird:

Es erscheint wieder der Bildschirm von Schritt 1

HINWEIS

• Beim Durchführen dieser Funktion werden sämtliche Daten auf dem DN-S3700 gelöscht.
  • Voreinzustellende Punkte und Daten.

S3700 Init.

1 Drehen Sie im Hauptmenü des Initialisierung den PARAMETERS-Knopf, und wählen Sie die Option "S3700 Init.".

※ Die Einheit ist auf die Werksvoreinstellungen eingerichtet.

2 Drücken Sie zur Eingabe erneut den PARAMETERS-Taste.

Auf dem Display wird eine Bestätigungsmeldung angezeigt.

Wenn "OK" ausgewählt wird:

Werksvoreinstellungen

Wenn "Cancel" ausgewählt wird:

Es erscheint wieder der Bildschirm von Schritt 1

- Beim Durchführen dieser Funktion werden sämtliche Daten auf dem DN-S3700 gelöscht.

- Beachten Sie dies bitte und wägen Sie sorgfältig ab, bevor Sie diese Funktion verwenden.

Preset

Preset-Modus

1 Wenn sich beide Decks im Bereitschafts- oder Pauscmodus befinden, halten Sie die MEMO/-PRESET-Taste mindestens eine Sekunde lang gedrückt, um den Voreinstellungsmodus aufzurufen.

2 Wählen Sie die Voreinstellungsfunktion mit dem PARAMETERS-Taste aus.

3 Wählen Sie das Objekt aus und drücken Sie den PARAMETERS-knopf, um das voreingestellte Objekt, das geändert werden soll, auszuwählen.

4 DrehenSieanschließenden PARAMETERS-Taste. Die voreingestellten Daten werden ausgewählt.

5 Wählen Sie die Information aus und drücken Sie den PARAMETERS-Taste, um die voreingestellte Information, die geändert werden soll, auszuwählen.

6 Drücken Sie nach Auswahl der Daten den PARAMETERS-Knopf und ändern Sie die voreingestellten Daten.

※ Wenn Sie mehrere Voreinstellungen durchführen möchten, wiederholen Sie die Schritte 2 \~ 5.

7 Wenn die MEMO/-PRESET, CUE oder ▶ II-Taste gedrückt werden, wird der Voreinstellungsmodus beendet.

Voreinzustellende Punkte und Daten

Das "x" neben den Daten gibt den Grundwert an.

(1) Cue Mode: DENON* / OTHER DENON*: Wenn die Wiedergabe im Wiedergabepause-Modus gestartet wird, wird der Cue-Punkt eingestellt. Other: Wenn CUE-Taste im Wiedergabepause-Modus gedrückt wird, wird der Cue-Punkt eingestellt.
(2) Auto Cue:Auto Cue level OFF / -60 dB / -54 dB* / -48 dB
(3) Cross fader Level:OFF / -60 dB / -54 dB* / -48 dB
(4) Next File Cfade:OFF / 1 sec / 2 sec / 3 sec* / 4 sec / 5 sec Hiermit wird die Länge der Ausblendung der derzeit wiederzugebenden Datei bestimmt, wenn die Wiedergabe der nächsten Spur mit der Nächste-Spur-Funktion gestartet wird.
(5) Turntable Speed:33rpm* / 45rpm Wählen Sie die Drehgeschwindigkeit des Turntables.
(6) Turntable Torque: High* / Mid / Low Drehmoment des Plattentellers auswählen.
(7) 3/4 EFFECT: OFF* / ON Sie können 3/4-Takt Effekte verwenden, wenn Sie Echo und Flanger Parameter für den Effektor wählen.
(8) Jump Time:10 sec* / 20 sec / 30 sec / 1 min Wählen Sie die Übersprungzeit für den Schnellsprung aus.
(9) Pitch Range: ±6 % / ±10 % * / ±16 % / ±100 % Wählen Sie den Wiedergabe-Pitchbereich beim Einschalten der Stromversorgung aus.
(10) EOM (End Of Message) Time: OFF / 10 sec* / 15 sec / 20 sec / 30 sec / 60 sec / 90 sec Zeit bis zum Hinweis, dass die Datei endet. Sobald die verbleibende Zeit der gegenwärtig wiederzugebenden Spur die zuvor bestimmte Zeit erreicht, blinkt die Wiedergabe-Positionsanzeige um Sie darüber zu informieren, dass das Spurende beinahe erreicht ist.
(11) Total Time : Total ON / Total OFF* Gesamtzeit-Anzeige ein/aus.
(12) Fader Mode (FADER START MODE): 2LP/Cue* / 2LP/Pas / 1LP/Cue / 1LP/Pas Wählen Sie den 2-Line-Typ (Cue / Wiedergabe) oder 2-Line-Typ (Wiedergabe / Pause) oder 1-Line-Typ (Wiedergabe / Cue) oder 1-Line-Typ (Wiedergabe / Pause).
(13) Pitch:Pitch ON* / Key AdjON (KEY ADJUST ON) / Pitch OFF Wählen Sie den Pitch-Modus beim Einschalten der Stromversorgung aus.
(14) Play Mode: Single / Cont. / Play Lock* Wählen Sie den Pitch-Modus beim Einschalten der Stromversorgung aus.
(15) Time Mode: Elapsed* / Remain Wählen Sie den Pitch-Modus beim Einschalten der Stromversorgung aus.

(16) TT Tricks:ON / OFF* Legt den JOG-Vorgang fest, wenn Sie im BRAKE-Modus scratchen.
(17) Audio Curve:ON# / OFF Wählen Sie "OFF" für Serato Scratch Live oder andere "control signal"-Programme. Weitere Informationen zu den Produkten von SeratoTM finden Sie auf der Website "www.scratchlive.net".
(18) Search Step: 1Step* / 2Step Wählen Sie die Anzahl von Schritten für die Dateisuche.
(19) Playback Mode: File* / Playlist Wählen Sie den beim Einschalten der Stromversorgung ausgewählten USB-Wiedergabemodus.
(20) File Search:Artist* / Album /Title /Genre /Year /BPM /File Name / Folder Wählen Sie die für den USB-Wiedergabemodus geltende Einstellung des Datei-Suchmodus für das Einschalten der Stromversorgung aus. Die voreingestellten Daten unterscheiden sich je nach Wiedergabemodus. Wenn der Wiedergabemodus auf "File" gesetzt wurde.
(21) Playlist Search:Favorite* / Top40 / Playlist Name / Category Wählen Sie die für den USB-Wiedergabemodus geltende Einstellung des Wiedergabelisten-Suchmodus für das Einschalten der Stromversorgung aus. Die voreingestellten Daten unterscheiden sich je nach Wiedergabemodus. Wenn der Wiedergabemodus auf "Playlist" gesetzt wurde.
(22) BPM Search Range: ±0 / ±1 / ±3* / ±5 / ±10 Einrichtung des Einstellbereiches zur Suche mit der BPM-Suchfunktion.
(23) Power On Play:ON / OFF* Bei Einstellung dieser Option auf "ON" und Einschalten der Stromversorgung bei eingelegter CD wird die Wiedergabe der CD gestartet.
(24) Region: USA* / Other Auswahl der gleichen Region wie die Region, die am Computer eingestellt ist, auf dem der "DENON Music Manager" installiert ist.
(25) KB Type: ENGLISH (USI)* / ENGLISH (UK) / DEUTSCH / FRANCAIS / ITALIANO/ ESPANOL / NEDERLANDS / SVENSKA / CHINESE / JAPANESE Auswahl des Sprachtyps der verwendeten Tastatur.
(26) MIDI CH Set:1* to 6 Auswahl des MIDI-Kanals.
(27) JOG Trns Int: 1ms to 20ms (Der Standardwert liegt bei 3 ms.) Wählen Sie die Übertragungsintervalle für den JOG Pulszähler.

(28) Unit No Set:1to15 / ALL*

Auswahl der Einheitennummer der Geräte.

[Beispiel]

Wenn beispielsweise zwei DN-S3700-Einheiten am Computer angeschlossen sind, wählen Sie für eine Einheit die Nr. 1 und für die andere die Nr. 2.

(29) Version No: Die Software-Version des DN-S3700 wird angezeigt. (SYSTEM / DSP / usw.)

(30) Preset Init: Stellen Sie alle voreingestellten Daten auf die werkseitigen Grundeinstellungen.

1) Drücken Sie zum Löschen der PRESET-Daten den PARAMETERS-Taste. "Preset Init OK?" blinkt auf dem Zeichendisplay.
2) Drücken Sie noch einmal auf den PARAMETERS-Taste. Während die Daten gelöscht werden, erscheint "Preset Initial!" auf dem Zeichendisplay.
3) Ist der Löschvorgang abgeschlossen, wird "Complete!" angezeigt.

Kompatible Dateien

Die unter Verwendung eines externen USB-Speichergeräts wiederzugebenden Dateien sind unten aufgeführt.

HINWEIS

• Abhängig von der Software, mit der die MP3-Dateien erstellt wurden, können bei manchen Dateien Störgeräusche auftreten oder die Datei kann ggf. nicht wiedergegeben werden.
• Von Ihnen gemachte Aufnahmen, dienen Ihrem persönlichen Gebrauch und sollten nicht das Copyright des Urhebers im Sinne der entsprechenden Urhebergesetze verletzen.

MP3/WAV FORMAT von Dateien von USB Geräten

MP3-Format	MPEG-1 Audio Layer-3 40-320 kbps f/s 44,1 kHz ,STEREO
	ID-3 Tag	V1,0,V1,1,V2,2,V2,3,V2,4(ASCII + ISO8869-1 (Westeuropäisch))
	Verschlüsselung C.B.R, V.B.R.
WAV-Format	PCM 16 bit f/s 44,1 kHz
	Metadatentag	Wird durch Denon DJ Music Manager, Audio Grabber, Dragon Tagger unterstützt.

Wiedergabelisten im Format .m3u und .xml werden nur über den DENON DJ Music Manager unterstützt.

MP3 FORMAT von CD-ROM

Disc-Format	Anwendbare Datei-Erweiterungen	mp3 .MP3 .mp3 .Mp3
	ISO9660	Ebene 1 (max. 8"/B,3"-Zeichenstil)
		Ebene 2 (max. 31/30-Zeichenstil)
	CD-ROM-Bereichsformat Nur Modus 1
	Ordner-Verzeichnishierarchie-Ebene	max. 8 Ebenen nach unten (* Hinweis #1)
	Max. Ordneranzahl Keine Einschränkung (* Hinweis #2)
	Max. Dateienanzahl	max. 999 Dateien (* Hinweis #3)
MP3-Format	MPEG-1	Audio Layer-3 40-320kbps, f/s 44,1 kHz,STEREO
	ID-3 Tag	V1,0, V1,1, V2,2, V2,3, V2,4IASCII + ISO8859-1 (Westeuropäisch))
	Verschlüsselung	C.B.R , V.B.R
	HINWEIS: .m3u-Wiedergabelisten werden nicht unterstützt.
Disc-Schreibverfahren	Disc auf einmal und Track auf einmal
	Multi-Session	Wenn es sich bei der ersten Session um CDDA handelt, können Sie nur das CDDATrack wiedergeben lassen. Wenn es sich bei der ersten Session um MP3 handelt, können Sie nur die MP3-Datei wiedergeben lassen.
	HINWEIS: Paketschreiben wird nicht unterstützt.

Hinweis #1 Es können keine Dateien in einem Ordner wiedergegeben werden, der weiter von der bestimmten hierarchischen Ordner-/Verzeichnisebene entfernt ist.
Hinweis #2 Die Gesamtanzahl der Ordner ist nicht beschränkt, während die Gesamtanzahl der Dateien beschränkt ist.
Hinweis #3 Wenn die Dateienanzahl 999 überschreitet, Kann das Gerät die ersten 999 Dateien wiedergeben; anschließend werden keinerlei weitere Dateien erkannt.

Technische Daten

ALLGEMEIN

Typ: Digital Media Turntable

Art des Mediums: Standard-Compact-Disc (12 cm), CD-TEXT, CD-R, CD-RW

※ Finalisierte CD-R- und CD-RW-Discs können über den DN-S3700 wiedergegeben werden. Je nach Aufnahmebedingungen und in Abhängigkeit von anderen Faktoren können einige CD-R- und CD-RW-Discs allerdings nicht wiedergegeben werden.

können abgespielt werden.

USB-Massenspeichergerät (USB HDD USB-Flash-Drive)

Abmessungen: 320 (B) x 122 (H) x 357 (T) mm (bis zur Bedienfeld-Oberfläche)

Gewicht: 5,7 kg

Stromversorgung: Modelle für die USA und Kanada: 120 V Wechselstrom ±10 %, 60 Hz Modelle für die Europäische: 230 V Wechselstrom ±10 %, 50 Hz

Leistungsaufnahme: 30 W

Umgebungsbedingungen

Betriebstemperatur: 5 - 35 °C

Betriebs-Luftfeuchtigkeit: 25 \~ 85 %

Lager-Temperatur: -20 \~ 60 °C

AUDIO TEIL

Quantisierung:	Linear 16-Bit pro Kanal
Probeentnahmefrequenz:	44,1 kHz bei normaler Tonstärke
Gesamtklirr faktor:	0,05 % oder weniger (1 kHz)
Störabstand:	100 dB oder mehr (A bewertet)
Kanalabstand:	100 dB oder mehr
Frequenzgang:	20 ~ 20 kHz, ± 0,5 dB

• Analogausgang

Ausgangspegel:

Digital-Ausgang

Signalformat:

Ausgangspegel:

Linear 16-Bit pro Kanal

44,1 kHz bei normaler Tonstärke

0,05 % oder weniger (1 kHz)

100 dB oder mehr (A bewertet)

100 dB oder mehr

20 ~ 20 kHz, ± 0,5 dB

2.0V r.m.s.

IEC958-Tyo2

0.5 Vp-p 75 Ω

FUNKTIONEN

Sofortiger Start:

Variabler Pitch:

Innerhalb von 20msek.

+6 % (0,02 %pitch)

±10% (0,05 %pitch)

±16 % (0,05 %pitch)

±100 % (1,0 %pitch)

Pitch-bend:

Suchlaufgenauigkeit:

Max. Anz. der Dateien

Max. Anz. der Wiedergabelisten:

Max. Anz. der Wiedergabelisten-Dateien:

Max. Anz. der Ordner:

1/75 Sek. (1 Subcode-Rahmen)

50.000 Dateien pro Gerät

1.000 Dateien pro Gerät

99 pro Gerät

5.000 pro Gerät

Max. AnzPdeR-Ordnert-Dateien CD-R und CD-RW OllsgesDeichert sind,

Max. Anz. der Musiktitel:

Max. Anz. der Interpretennamen:

Max. Anz. der Albumtitel:

Max. Anz. der Genre:

50.000 pro Gerät

20.000 pro Gerät

10.000 pro Gerät

500 pro Gerät

※ Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Gerät mm

D&M Holdings Inc.

PROFESSIONAL BUSINESS COMPANY

TOKYO, JAPAN

http://www.dm-pro.jp
