BEDIENUNGSANLEITUNG GGS 8 SH Professional BOSCH

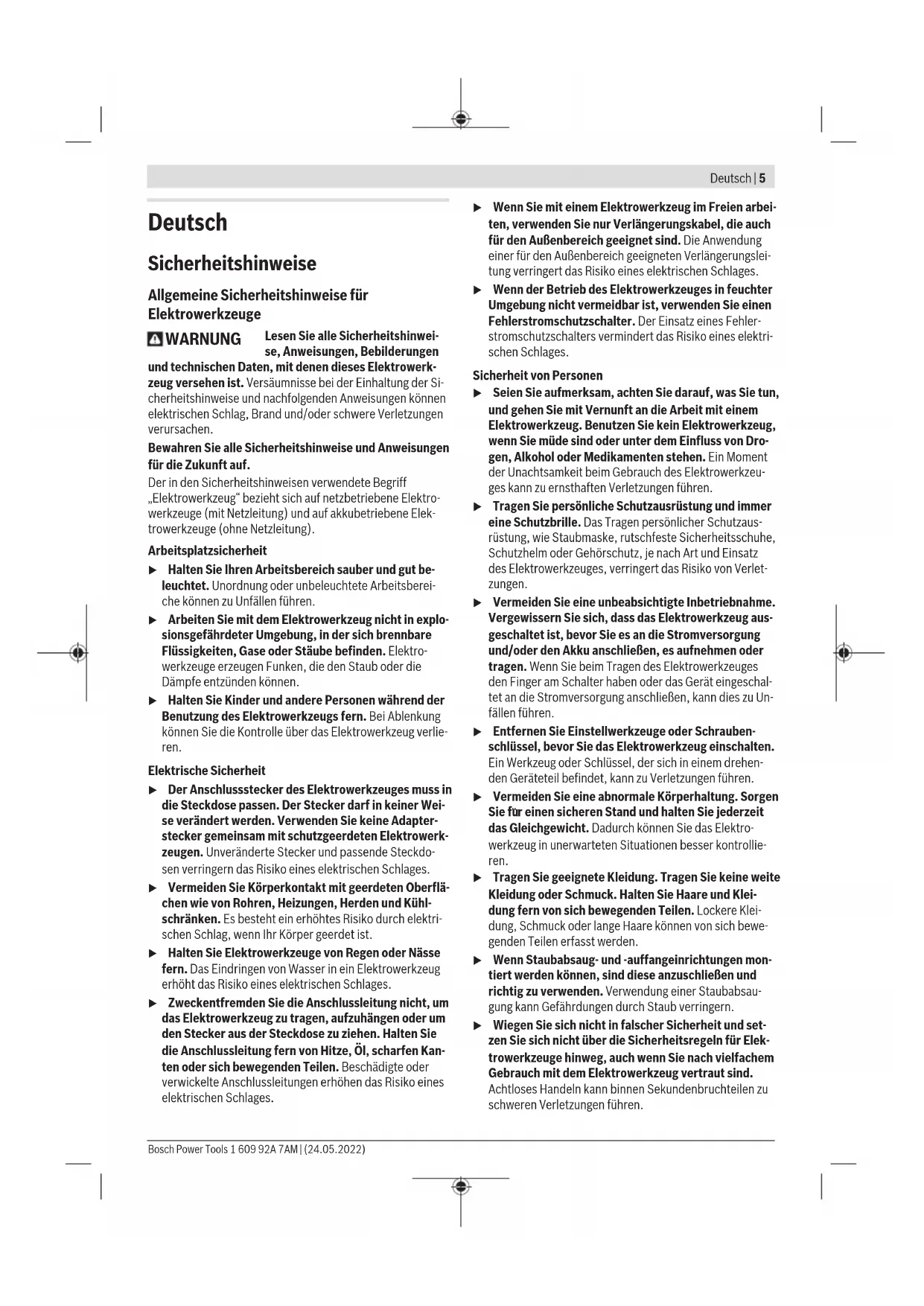

1 609 92A 7AM | (24.05.2022) Bosch Power ToolsDeutsch | 5 Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Bosch Power Tools 1 609 92A 7AM | (24.05.2022)6 | Deutsch Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Geradschleifer Gemeinsame Sicherheitshinweise zum Schleifen und Arbeiten mit Drahtbürsten: u Dieses Elektrowerkzeug ist zu verwenden als Schlei- fer oder Drahtbürste. Lesen Sie alle Sicherheitshin- weise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgen- den Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen. u Dieses Elektrowerkzeug ist nicht geeignet zum Sand- papierschleifen, Polieren, Lochschneiden und Trenn- schleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verlet- zungen verursachen. u Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften Kör- perverletzungen führen. u Verwenden Sie kein Einsatzwerkzeug, das vom Her- steller nicht speziell für dieses Elektrowerkzeug vor- gesehen und empfohlen wurde. Nur weil Sie das Zube- hör an Ihrem Elektrowerkzeug befestigen können, garan- tiert das keine sichere Verwendung. u Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerk- zeug angegebene Höchstdrehzahl. Ein Einsatzwerk- zeug, das sich schneller als zulässig dreht, kann zerbre- chen und umherfliegen. u Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs ent- sprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. u Die Maße zur Befestigung des Einsatzwerkzeugs müs- sen zu den Maßen der Befestigungsmittel des Elektro- werkzeugs passen. Einsatzwerkzeuge, die nicht pass- genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Ver- lust der Kontrolle führen. u Verwenden Sie keine beschädigten Einsatzwerkzeu- ge. Kontrollieren Sie vor jeder Verwendung Einsatz- werkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebro- chene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädig- tes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und las- sen Sie das Gerät eine Minute lang mit Höchstdreh- zahl laufen. Beschädigte Einsatzwerkzeuge brechen nor- malerweise in dieser Testzeit. u Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Material- partikel von Ihnen fernhält. Die Augen müssen vor her- umfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der jeweiligen Anwen- dung entstehenden Staub filtern. Wenn Sie lange lautem 1 609 92A 7AM | (24.05.2022) Bosch Power ToolsDeutsch | 7 Lärm ausgesetzt sind, können Sie einen Hörverlust erlei- den. u Achten Sie bei anderen Personen auf sicheren Ab- stand zu Ihrem Arbeitsbereich. Jeder, der den Ar- beitsbereich betritt, muss persönliche Schutzausrüs- tung tragen. Bruchstücke des Werkstücks oder gebro- chener Einsatzwerkzeuge können wegfliegen und Verlet- zungen auch außerhalb des direkten Arbeitsbereichs ver- ursachen. u Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metal- lene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. u Halten Sie das Netzkabel von sich drehenden Einsatz- werkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. u Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. u Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kon- takt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. u Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken könnten diese Materia- lien entzünden. u Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise: Rückschlag ist die plötzliche Reaktion infolge eines blockier- ten oder hakenden drehenden Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotieren- den Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerk- zeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blo- ckiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleif- scheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch bre- chen. Ein Rückschlag ist die Folge einer falschen Verwendung des Elektrowerkzeugs und/oder fehlerhaften Arbeitsbedingun- gen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. u Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwen- den Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnah- men die Rückschlag- und Reaktionskräfte beherrschen. u Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. u Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Rich- tung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. u Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Ein- satzwerkzeuge gegen das Werkstück prallen und ver- haken. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu ver- haken. Dies verursacht einen Kontrollverlust oder Rück- schlag. u Verwenden Sie kein Kettensägenblatt zum Holz- schneiden, keine segmentierte Diamanttrennscheibe mit einem Segmentabstand über 10 mm und kein ge- zähntes Sägeblatt. Solche Einsatzwerkzeuge verursa- chen häufig einen Rückschlag und den Verlust der Kon- trolle. Besondere Sicherheitshinweise zum Schleifen: u Verwenden Sie ausschließlich die für Ihr Elektrowerk- zeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkör- per, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. u Gekröpfte Schleifscheiben müssen so montiert wer- den, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutz- haubenrandes hinausragt, kann nicht ausreichend abge- schirmt werden. u Schleifkörper dürfen nur für die empfohlenen Einsatz- möglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trenn- scheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwir- kung auf diese Schleifkörper kann sie zerbrechen. u Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen ge- wählte Schleifscheibe. Geeignete Flansche stützen die Bosch Power Tools 1 609 92A 7AM | (24.05.2022)8 | Deutsch Schleifscheibe und verringern so die Gefahr eines Schleif- scheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unter- scheiden. u Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Eine Schleifscheibe für größere Elektrowerkzeuge ist nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und kann brechen. u Verwenden Sie beim Einsatz von Scheiben für einen doppelten Zweck immer die geeignete Schutzhaube für die durchgeführte Anwendung. Nichtverwendung der richtigen Schutzhaube kann die erwünschte Abschir- mung verfehlen und zu schweren Verletzungen führen. Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten: u Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dün- ne Kleidung und/oder die Haut dringen. u Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren kön- nen. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern. Zusätzliche Sicherheitshinweise Tragen Sie eine Schutzbrille. Halten Sie das Elektrowerkzeug beim Arbei- ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk- zeug wird mit zwei Händen sicherer geführt. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. u Entriegeln Sie den Ein-/Ausschalter und bringen Sie ihn in Aus-Position, wenn die Stromversorgung unter- brochen wird, z. B. durch Stromausfall oder Ziehen des Netzsteckers. Dadurch wird ein unkontrollierter Wiederanlauf verhindert. u Fassen Sie Schleifscheiben nicht an, bevor sie abge- kühlt sind. Die Scheiben werden beim Arbeiten sehr heiß. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Schleifen und Entgra- ten von Metall mit Korundschleifkörpern. Das Elektrowerkzeug ist auch geeignet zum Arbeiten mit Topfbürsten. Das Elektrowerkzeug ist nicht geeignet zum Arbeiten mit Scheibenbürsten. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Spannmutter (2) Offene Schutzhaube mit Feststellschraube (3) Schleifspindel (4) Aufnahmeflansch (5) Grifffläche (Spindelhals) (6) Ein-/Ausschalter (7) Schnellspannmutter

(8) Handgriff (isolierte Grifffläche) (9) Feststellschraube für Schutzhaube (10) Haltestift (11) Zweilochschlüssel für Spannmutter (12) Indexmarke (13) Sprengring

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Geradschleifer GGS 8 SH Sachnummer 3 601 B14 3.. Nennaufnahmeleistung W 1200 Abgabeleistung W 700 Bemessungsdrehzahl

Schleifspindelgewinde M14 max. Spindellänge mm 31 Werkzeugaufnahme mm 20 max. Schleifscheibendicke mm 32 max. Schleifkörperduchmesser mm 125 1 609 92A 7AM | (24.05.2022) Bosch Power ToolsDeutsch | 9 Geradschleifer GGS 8 SH max. Topfbürstendurchmesser mm 100 Gewicht entsprechend EPTA- Procedure 01:2014 kg 4,4 Wiederanlaufschutz ● Schutzklasse / II A) Bemessungs-Leerlaufdrehzahl nach ENIEC62841-2-3 zur Aus- wahl passender Einsatzwerkzeuge. Die tatsächliche Leerlauf- drehzahl ist aus Sicherheitsgrunden und bedingt durch Ferti- gungstoleranzen niedriger. Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abwei- chenden Spannungen und in länderspezifischen Ausführungen kön- nen diese Angaben variieren. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend ENIEC62841-2-3. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 90dB(A); Schallleis- tungspegel 98dB(A). Unsicherheit K= 3dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend ENIEC62841-2-3: Oberflächenschleifen (Schruppen):

Das Schleifen dünner Bleche oder anderer leicht vibrierender Mate- rialien mit großer Oberfläche kann zu einem bis zu 15dB erhöhten Ge- räuschemissionswert führen. Durch geeignete schwere Dämpfungs- matten kann die erhöhte Schallemission verringert werden. Eine er- höhte Geräuschemission ist sowohl bei der Risikobewertung der Lärmleistung als auch bei der Auswahl eines geeigneten Gehörschut- zes zu berücksichtigen. Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Wiederanlaufschutz Der Wiederanlaufschutz verhindert das unkontrollierte An- laufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschal- ter (6) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Hinweis: Es kann bei sehr schnellem Aus- und Wiederein- schalten dazu kommen, dass der Wiederanlaufschutz auslöst und das Elektrowerkzeug trotz betätigten Ein-/Ausschalters (6) nicht anläuft. Bringen Sie den Ein-/Ausschalter (6) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Montage u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Schutzvorrichtung montieren u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Stellen Sie die Schutzhaube (2) so ein, dass ein Fun- kenflug in Richtung des Bedieners verhindert wird. Schutzhaube zum Schleifen (siehe Bild A) Setzen Sie die Schutzhaube (2) auf den Spindelhals. Passen Sie die Position der Schutzhaube (2) den Erfordernissen des Arbeitsganges an. Arretieren Sie die Schutzhaube (2) mit der Feststellschraube (9) und ziehen Sie die Feststell- schraube mit mindestens 10Nm an. Schleifwerkzeuge montieren (siehe Bild B) Die Schleifkörper mussen einwandfrei rund laufen. Verwen- den Sie unrunde Schleifkörper nicht weiter, sondern wech- seln Sie diese Schleifkörper aus oder richten Sie diese mit einem Abziehstein (Zubehör). Mit dem Abziehstein können auch beliebige Sonderformen aus den Schleifkörper-Grundformen herausgearbeitet wer- den. Wenn Sie Schleifwerkzeuge mit Gewindeeinsatz ver- wenden, achten Sie darauf, dass das Ende der Schleifspin- del (3) nicht den Lochboden des Schleifwerkzeuges beruhrt. – Drehen Sie die Schleifspindel (3), bis die Bohrung in der Schleifspindel (3) und die Aussparungen am Gehäuse in einer Flucht sind. Stecken Sie den Haltestift (10) durch die Aussparungen am Gehäuse und die Bohrung der Schleifspindel (3). – Lösen Sie die Spannmutter (1) mit dem mitgelieferten Zweilochschlussel (11) und nehmen Sie sie ab. – Reinigen Sie die Schleifspindel (3) und alle zu montieren- den Teile. – Setzen Sie den Schleifkörper auf und ziehen Sie die Spannmutter (1) mit dem Zweilochschlussel (11) fest. Achten Sie darauf, dass sich der Schleifkörper in der Schutzhaube (2) frei drehen kann. u Verwenden Sie konische Schleifkörper nur in Verbin- dung mit der offenen Schutzhaube (2) und dem pas- Bosch Power Tools 1 609 92A 7AM | (24.05.2022)10 | Deutsch senden Spannsystem (Spannmutter (1) oder Schnell- spannmutter (7) und Aufnahmeflansch (4)). Aufnahmeflansch wechseln (siehe BildC) Verwenden Sie zur Befestigung von konischen Schleifkör- pern den Aufnahmeflansch (4), die Spannmutter (1) und die offene Schutzhaube (2). Hebeln Sie mit einem Schraubendreher den Sprengring (13) aus der Nut der Schleifspindel (3) und nehmen Sie den Auf- nahmeflansch (4) ab. Montieren Sie den passenden Aufnah- meflansch (4) sinngemäß. Schnellspannmutter (siehe Bild D) Zum einfachen Schleifwerkzeugwechsel ohne die Verwen- dung weiterer Werkzeuge können Sie anstatt der Spannmut- ter (1) die Schnellspannmutter (7) verwenden. u Die Schnellspannmutter (7) darf nicht für Bürsten ver- wendet werden. Verwenden Sie nur eine einwandfreie, unbeschädigte Schnellspannmutter (7). Achten Sie beim Aufschrauben darauf, dass die beschrif- tete Seite der Schnellspannmutter (7) nicht zur Schleif- scheibe zeigt; der Pfeil muss auf die Indexmarke (12) zeigen. Drehen Sie die Schleifspindel (3) bis die Bohrung in der Schleifspindel (3) und die Aussparungen am Gehäuse in ei- ner Flucht sind. Stecken Sie den Haltestift (10) durch die Aussparungen am Gehäuse und die Bohrung der Schleifspin- del (3). Um die Schnellspannmutter (7) festzuziehen, dre- hen Sie die Schleifscheibe kräftig im Uhrzeigersinn Eine ordnungsgemäß befestigte, unbeschädigte Schnell- spannmutter können Sie durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen. Lösen Sie ei- ne festsitzende Schnellspannmutter nie mit einer Zange, sondern verwenden Sie den Zweilochschlu

ssel (11). Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Betrieb Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges übereinstimmen. Mit 230V gekennzeichnete Elektrowerkzeuge können auch an 220V betrieben werden. Ein-/Ausschalten Zur Inbetriebnahme des Elektrowerkzeuges schieben Sie zuerst den Ein-/Ausschalter (6) nach vorn, drucken ihn an- schließend und halten ihn gedruckt. Zum Feststellen des gedruckten Ein-/Ausschalters (6) schieben Sie den Ein-/Ausschalter (6) weiter nach vorn. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter(6) los bzw. wenn er arretiert ist, drucken Sie den Ein-/Ausschalter (6) kurz und lassen ihn dann los. u Überprüfen Sie die Schleifwerkzeuge vor dem Ge- brauch. Das Schleifwerkzeug muss einwandfrei mon- tiert sein und sich frei drehen können. Führen Sie einen Probelauf von mindestens 1 Minute ohne Belas- tung durch. Verwenden Sie keine beschädigten, un- runden oder vibrierenden Schleifwerkzeuge. Beschä- digte Schleifwerkzeuge können zerbersten und Verletzun- gen verursachen. Arbeitshinweise u Bewahren Sie Schleifwerkzeuge vor Stößen geschützt auf. Schleifen und Entgraten von Metall Verwenden Sie beim Schleifen und Entgraten mit gebunde- nen Schleifmitteln immer die offene Schutzhaube mit Fest- stellschraube (2). Halten Sie das Elektrowerkzeug mit beiden Händen fest an den Handgriffen (8). Bewegen Sie das Elektrowerkzeug mit mäßigem Druck hin und her. Dadurch wird das Werkstück nicht zu heiß, verfärbt sich nicht, und es gibt keine Rillen. Arbeiten mit Topfbürsten Das Elektrowerkzeug ist auch geeignet zum Arbeiten mit Topfbürsten. Dazu können Sie die offene Schutzhaube mit Feststellschraube (2) verwenden. Halten Sie das Elektrowerkzeug mit beiden Händen fest an den Handgriffen (8). Bewegen Sie das Elektrowerkzeug mit mäßigem Druck hin und her, um einen gleichmäßigen Materialabtrag zu errei- chen und das Werkstück nicht zu beschädigen. Das Elektrowerkzeug ist nicht geeignet zum Arbeiten mit Scheibenbürsten. 1 609 92A 7AM | (24.05.2022) Bosch Power ToolsDeutsch | 11 Wartung und Service Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. u Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Lüftungsschlitze häufig aus und schalten Sie einen Fehlerstromschutzschalter (PRCD) vor. Bei der Bearbeitung von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolie- rung des Elektrowerkzeugs kann beeinträchtigt werden. Lagern und behandeln Sie das Zubehör sorgfältig. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek- tro- und Elektronik-Altgerate und ihrer Umsetzung in natio- nales Recht mussen nicht mehr gebrauchsfahige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nikaltgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Geradschleifer Sachnummer
