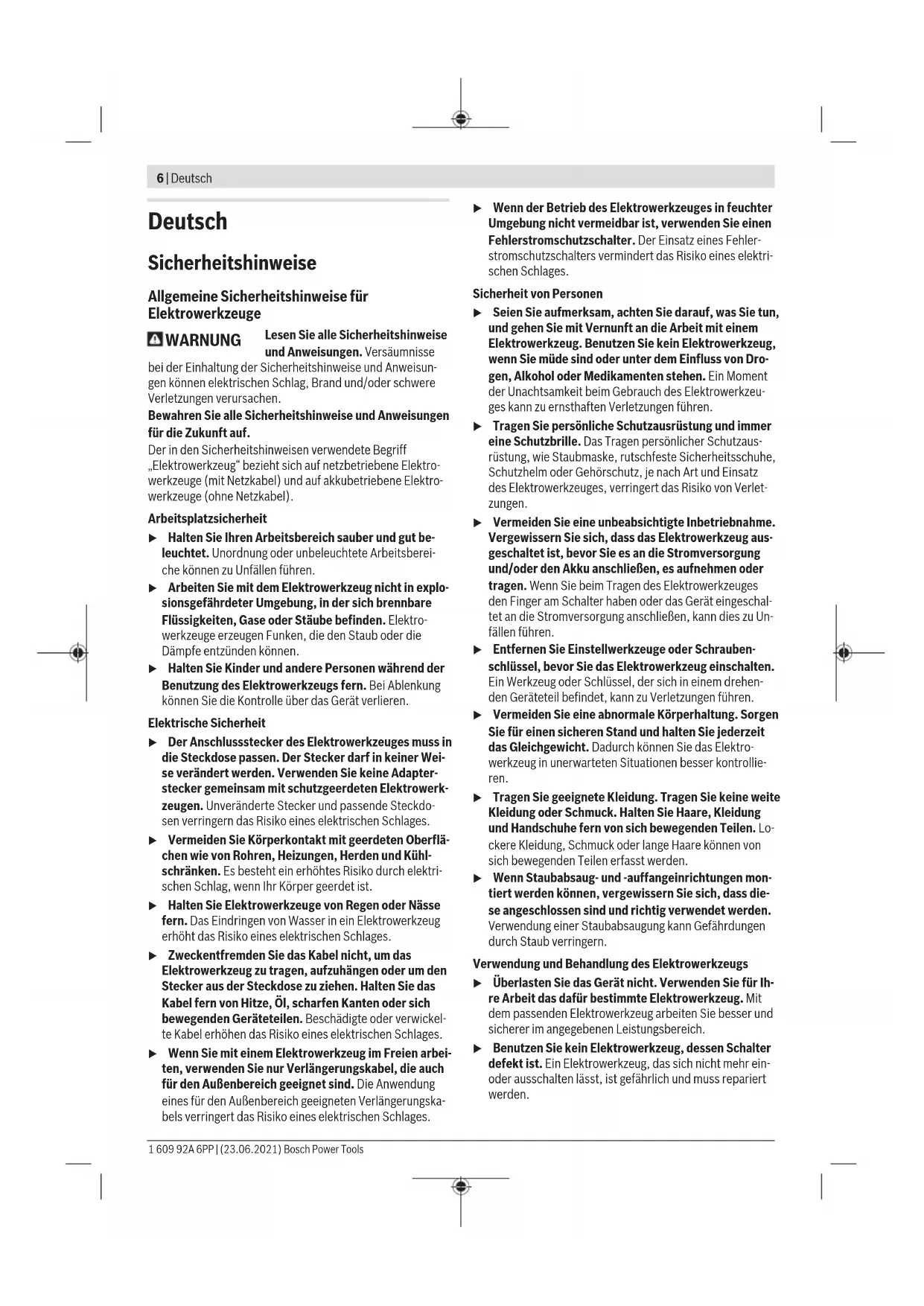

(18) (17) (19) (26) (20) (6) (21) (25) (10) (22) (23) (14) (15) (16) (24) Bosch Power Tools 1 609 92A 6PP | (23.06.2021)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisun- gen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzkabel) und auf akkubetriebene Elektro- werkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickel- te Kabel erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass die- se angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Gerät nicht. Verwenden Sie für Ih- re Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. 1 609 92A 6PP | (23.06.2021) Bosch Power ToolsDeutsch | 7 u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellun- gen vornehmen, Zubehörteile wechseln oder das Ge- rät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Per- sonen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionie- ren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerk- zeuges beeinträchtigt ist. Lassen Sie beschädigte Tei- le vor dem Einsatz des Gerätes reparieren. Viele Unfäl- le haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Winkelschleifer Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten und Trennschleifen u Dieses Elektrowerkzeug ist zu verwenden als Schlei- fer, Sandpapierschleifer, Drahtbürste und Trenn- schleifmaschine. Beachten Sie alle Sicherheitshinwei- se, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anwei- sungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen. u Dieses Elektrowerkzeug ist nicht geeignet zum Polie- ren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen. u Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. u Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerk- zeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umher- fliegen. u Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs ent- sprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. u Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Ein- satzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. u Verwenden Sie keine beschädigten Einsatzwerkzeu- ge. Kontrollieren Sie vor jeder Verwendung Einsatz- werkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebro- chene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädig- tes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und las- sen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen.Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit. u Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Material- partikel von Ihnen fernhält. Die Augen sollen vor herum- fliegenden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atem- schutzmaske müssen den bei der Anwendung entstehen- den Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. u Achten Sie bei anderen Personen auf sicheren Ab- stand zu Ihrem Arbeitsbereich. Jeder, der den Ar- beitsbereich betritt, muss persönliche Schutzausrüs- tung tragen. Bruchstücke des Werkstücks oder gebro- chener Einsatzwerkzeuge können wegfliegen und Verlet- zungen auch außerhalb des direkten Arbeitsbereichs ver- ursachen. u Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metal- lene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Bosch Power Tools 1 609 92A 6PP | (23.06.2021)8 | Deutsch u Halten Sie das Netzkabel von sich drehenden Einsatz- werkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. u Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. u Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kon- takt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. u Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materiali- en entzünden. u Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines haken- den oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotieren- den Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerk- zeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blo- ckiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleif- scheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch bre- chen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhin- dert werden. u Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwen- den Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnah- men die Rückschlag- und Reaktionskräfte beherrschen. u Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. u Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Rich- tung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. u Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Ein- satzwerkzeuge vom Werkstück zurückprallen und ver- klemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag. u Verwenden Sie kein Ketten- oder gezähntes Säge- blatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug. Besondere Sicherheitshinweise zum Schleifen und Trennschleifen u Verwenden Sie ausschließlich die für Ihr Elektrowerk- zeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkör- per, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. u Gekröpfte Schleifscheiben müssen so montiert wer- den, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutz- haubenrandes hinausragt, kann nicht ausreichend abge- schirmt werden. u Die Schutzhaube muss sicher am Elektrowerkzeug an- gebracht und für ein Höchstmaß an Sicherheit so ein- gestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zur Bedienperson zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden können, zu schützen. u Schleifkörper dürfen nur für die empfohlenen Einsatz- möglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trenn- scheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. u Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen ge- wählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleif- scheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unter- scheiden. u Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen. 1 609 92A 6PP | (23.06.2021) Bosch Power ToolsDeutsch | 9 Weitere besondere Sicherheitshinweise zum Trennschleifen u Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit ei- nes Rückschlags oder Schleifkörperbruchs. u Meiden Sie den Bereich vor und hinter der rotieren- den Trennscheibe. Wenn Sie die Trennscheibe im Werk- stück von sich wegbewegen, kann im Falle eines Rück- schlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. u Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennschei- be aus dem Schnitt zu ziehen, sonst kann ein Rück- schlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen. u Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, be- vor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen. u Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke kön- nen sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abge- stützt werden, und zwar sowohl in der Nähe des Trenn- schnitts als auch an der Kante. u Seien Sie besonders vorsichtig bei „Taschenschnit- ten“ in bestehende Wände oder andere nicht einseh- bare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektri- sche Leitungen oder andere Objekte einen Rückschlag verursachen. Besondere Sicherheitshinweise zum Sandpapierschleifen u Benutzen Sie keine überdimensionierten Schleifblät- ter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleif- teller hinausragen, können Verletzungen verursachen so- wie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen. Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten u Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dün- ne Kleidung und/oder die Haut dringen. u Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren kön- nen. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern. Zusätzliche Sicherheitshinweise Tragen Sie eine Schutzbrille. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. u Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie abgekühlt sind. Die Scheiben werden beim Arbeiten sehr heiß. u Entriegeln Sie den Ein-/Ausschalter und bringen Sie ihn in Aus-Position, wenn die Stromversorgung unter- brochen wird, z. B. durch Stromausfall oder Ziehen des Netzsteckers. Dadurch wird ein unkontrollierter Wiederanlauf verhindert. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen sowie zum Bohren in Steinwerkstoffen mit Diamantbohrkronen ohne Verwendung von Wasser. Zum Trennen mit gebundenen Schleifmitteln muss eine spe- zielle Schutzhaube zum Trennen verwendet werden. Beim Trennen in Stein ist für eine ausreichende Staubabsau- gung zu sorgen. Mit zulässigen Schleifwerkzeugen kann das Elektrowerkzeug zum Sandpapierschleifen verwendet werden. Das Elektrowerkzeug darf nicht zum Schleifen von Beton ver- wendet werden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. Bosch Power Tools 1 609 92A 6PP | (23.06.2021)10 | Deutsch (1) Entriegelungshebel für Schutzhaube (2) Spindel-Arretiertaste (3) Ein-/Ausschalter (4) Stellrad Drehzahlvorwahl (5) Entriegelungshebel für Ein-/Ausschalter (6) Zusatzgriff (isolierte Grifffläche) (7) Absaughaube zum Schleifen

(8) Schutzhaube zum Schleifen (9) Schutzhaube zum Trennen

(10) Aufnahmeflansch mit O-Ring (11) Hartmetall-Topfscheibe

(14) Zweilochschlüssel für Spannmutter

(15) Spannmutter (16) Schnellspannmutter

(17) Handgriff (isolierte Grifffläche) (18) Schleifspindel (19) Absaughaube zum Trennen mit Führungsschlitten

(20) Diamant-Trennscheibe

(22) Gummischleifteller

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Winkelschleifer GWS 9-115 P GWS 9-125 P GWS 11-125 P GWS 11-125 P GWS 12-125 CIP Sachnummer 3601G902.. 3601G912.. 3601G922.. 3601G9226. 3601G932.. Nennaufnahmeleistung W 900 900 1100 1060 1200 Abgabeleistung W 530 530 740 640 640 Nenndrehzahl min

Drehzahleinstellbereich min

max. Schleifscheibendurch- messer mm 115 125 125 125 125 Scheibeninnendurchmes- ser mm 22,2 22,2 22,2 22,2 22,2 Schleifspindelgewinde M 14 M 14 M 14 M 14 M 14 max. Gewindelänge der Schleifspindel mm 22 22 22 22 22 Drehzahlvorwahl – – – – – Konstantelektronik – – – – ● Rückschlagabschaltung – – – – ● Wiederanlaufschutz – – – – ● Anlaufstrombegrenzung – – – – ● Gewicht entsprechend EPTA-Procedure 01:2014 – mit vibrationsdämpfen- dem Zusatzgriff kg 2,2 2,2 2,5 2,5 2,2 – mit Standard-Zusatzgriff kg 2,1 2,1 2,3 2,3 2,1 Schutzklasse / II / II / II / II / II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausfüh- rungen können diese Angaben variieren. Winkelschleifer GWS 12-125 CIEP GWS 15-125 CIP GWS 15-125 CIEP GWS 15-150 CIP Sachnummer 3601G942.. 3601G952.. 3601G962.. 3601G982.. Nennaufnahmeleistung W 1200 1500 1500 1500 Abgabeleistung W 640 820 820 820 Nenndrehzahl min

2800–11500 – 2800–11500 – max. Schleifscheibendurchmesser mm 125 125 125 150 Scheibeninnendurchmesser mm 22,2 22,2 22,2 22,2 Schleifspindelgewinde M 14 M 14 M 14 M 14 max. Gewindelänge der Schleifspindel mm 22 22 22 22 Drehzahlvorwahl ● – ● – Konstantelektronik ● ● ● ● Rückschlagabschaltung ● ● ● ● Wiederanlaufschutz ● ● ● ● Anlaufstrombegrenzung ● ● ● ● Gewicht entsprechend EPTA-Procedure 01:2014 – mit vibrationsdämpfendem Zusatzgriff kg 2,2 2,5 2,5 2,5 – mit Standard-Zusatzgriff kg 2,1 2,3 2,3 2,4 Schutzklasse / II / II / II / II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Geräusch-/Vibrationsinformation GWS 9-115 P GWS 9-125 P GWS 11-125 P GWS 11-125 P GWS 12-125 CIP 3601G902.. 3601G912.. 3601G922.. 3601G9226. 3601G932.. Geräuschemissionswerte ermittelt entsprechend EN60745-2-3. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! dB(A) dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN60745-2-3: Oberflächenschleifen (Schruppen):

1,5 Schleifen mit Schleifblatt:

1,5 GWS 12-125 CIEP GWS 15-125 CIP GWS 15-125 CIEP GWS 15-150 CIP 3601G942.. 3601G952.. 3601G962.. 3601G982.. Geräuschemissionswerte ermittelt entsprechend EN60745-2-3. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! dB(A) dB(A)

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN60745-2-3: Oberflächenschleifen (Schruppen):

1,5 Schleifen mit Schleifblatt:

1,5 Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemes- sen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit ab- weichenden Einsatzwerkzeugen oder ungenügender War- tung eingesetzt wird, kann der Schwingungspegel abwei- chen. Dies kann die Schwingungsbelastung über den gesam- ten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage Schutzvorrichtung montieren u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Hinweis: Nach Bruch der Schleifscheibe während des Be- triebes oder bei Beschädigung der Aufnahmevorrichtungen an der Schutzhaube/am Elektrowerkzeug, muss das Elektro- werkzeug umgehend an den Kundendienst geschickt wer- den, Anschriften siehe Abschnitt „Kundendienst und Anwen- dungsberatung“. Schutzhaube zum Schleifen Legen Sie die Schutzhaube (8) auf die Aufnahme am Elektrowerkzeug, bis die Co- diernocken der Schutzhaube mit der Aufnahme uberein- stimmen. Drucken und halten Sie dabei den Entriegelungs- hebel (1). Drucken Sie die Schutzhaube (8) auf den Spindelhals bis der Bund der Schutzhaube am Flansch des Elektrowerk- zeuges aufsitzt und drehen Sie die Schutzhaube, bis sie deutlich hörbar einrastet. Passen Sie die Position der Schutzhaube (8) den Erforder- nissen des Arbeitsganges an. Drucken Sie dazu den Entrie- gelungshebel (1) nach oben und drehen Sie die Schutzhau- be (8) in die gewunschte Position. u Stellen Sie die Schutzhaube (8) stets so ein, dass bei- de Nocken des Entriegelungshebels (1) in die entspre- chenden Aussparungen der Schutzhaube (8) eingrei- fen. u Stellen Sie die Schutzhaube (8) so ein, dass ein Fun- kenflug in Richtung des Bedieners verhindert wird. u Die Schutzhaube (8) darf sich nur unter Betätigung des Entriegelungshebels (1) verdrehen lassen! An- dernfalls darf das Elektrowerkzeug keinesfalls weiter benutzt werden und muss dem Kundendienst überge- ben werden. Hinweis: Die Codiernocken an der Schutzhaube (8) stellen sicher, dass nur eine zum Elektrowerkzeug passende Schutzhaube montiert werden kann. Absaughaube zum Schleifen Zum staubarmen Schleifen von Farben, Lacken und Kunst- stoffen in Verbindung mit Hartmetall-Topfscheiben (11) können Sie die Absaughaube (7) verwenden. Die Absaug- haube (7) ist nicht fur die Bearbeitung von Metall geeignet. An die Absaughaube (7) kann ein geeigneter Bosch-Staub- sauger angeschlossen werden. Die Absaughaube (7) wird wie die Schutzhaube (8) mon- tiert. Der Bürstenkranz ist auswechselbar. 1 609 92A 6PP | (23.06.2021) Bosch Power ToolsDeutsch | 13 Schutzhaube zum Trennen u Verwenden Sie beim Trennen mit gebundenen Schleif- mitteln immer die Schutzhaube zum Trennen (9). u Sorgen Sie beim Trennen in Stein für eine ausreichen- de Staubabsaugung. Die Schutzhaube zum Trennen (9) wird wie die Schutzhaube zum Schleifen (8) montiert. Absaughaube zum Trennen mit Führungsschlitten Die Absaughaube zum Trennen mit Führungsschlitten (19) wird wie die Schutzhaube zum Schleifen montiert. Handschutz u Montieren Sie für Arbeiten mit dem Gummischleiftel- ler (22) oder mit der Topfbürste/Scheibenbürste/Fä- cherschleifscheibe immer den Handschutz (21). Befestigen Sie den Handschutz (21) mit dem Zusatzgriff (6). Zusatzgriff u Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff (6). Schrauben Sie den Zusatzgriff (6) abhängig von der Arbeits- weise rechts oder links am Getriebekopf ein. Vibrationsdämpfender Zusatzgriff Der vibrationsdämpfende Zusatzgriff ermöglicht ein vibrationsarmes und damit ein angenehmeres und si- cheres Arbeiten. u Nehmen Sie keinerlei Veränderungen am Zusatzgriff vor. Verwenden Sie einen beschädigten Zusatzgriff nicht wei- ter. Schleifwerkzeuge montieren u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie abgekühlt sind. Die Scheiben werden beim Arbeiten sehr heiß. Reinigen Sie die Schleifspindel (18) und alle zu montieren- den Teile. Drücken Sie zum Festspannen und Lösen der Schleifwerk- zeuge die Spindel-Arretiertaste (2), um die Schleifspindel festzustellen. u Betätigen Sie die Spindel-Arretiertaste nur bei still- stehender Schleifspindel. Das Elektrowerkzeug kann sonst beschädigt werden. Schleif- /Trennscheibe Beachten Sie die Abmessungen der Schleifwerkzeuge. Der Lochdurchmesser muss zum Aufnahmeflansch passen. Ver- wenden Sie keine Adapter oder Reduzierstücke. Achten Sie bei der Verwendung von Diamant-Trennscheiben darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn- scheibe und die Drehrichtung des Elektrowerkzeuges (siehe Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen. Die Reihenfolge der Montage ist auf der Grafikseite ersicht- lich. Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die Spannmutter (15) auf und spannen diese mit dem Zweiloch- schlüssel (siehe „Schnellspannmutter “, Sei- te13). u Überprüfen Sie nach der Montage des Schleifwerkzeu- ges vor dem Einschalten, ob das Schleifwerkzeug kor- rekt montiert ist und sich frei drehen kann. Stellen Sie sicher, dass das Schleifwerkzeug nicht an der Schutz- haube oder anderen Teilen streift. Im Aufnahmeflansch (10) ist um den Zentrier- bund ein Kunststoffteil (O-Ring) eingesetzt. Fehlt der O-Ring oder ist er beschädigt, muss der Aufnahmeflansch (10) vor der Wei- terverwendung unbedingt ersetzt werden. Fächerschleifscheibe u Montieren Sie für Arbeiten mit der Fächerschleif- scheibe immer den Handschutz (21). Gummi-Schleifteller u Montieren Sie für Arbeiten mit dem Gummischleiftel- ler (22) immer den Handschutz (21). Die Reihenfolge der Montage ist auf der Grafikseite ersicht- lich. Schrauben Sie die Rundmutter (24) auf und spannen Sie diese mit dem Zweilochschlussel. Topfbürste/Scheibenbürste u Montieren Sie für Arbeiten mit der Topfbürste oder Scheibenbürste immer den Handschutz (21). Die Reihenfolge der Montage ist auf der Grafikseite ersicht- lich. Die Topfbürste/Scheibenbürste muss sich so weit auf die Schleifspindel schrauben lassen, dass sie am Schleifspindel- flansch am Ende des Schleifspindelgewindes fest anliegt. Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga- belschlüssel fest. Schnellspannmutter Zum einfachen Schleifwerkzeugwechsel ohne die Verwen- dung weiterer Werkzeuge können Sie anstatt der Spannmut- ter (15) die Schnellspannmutter (16) verwenden. u Die Schnellspannmutter (16) darf nur für Schleif- oder Trennscheiben verwendet werden. Verwenden Sie nur eine einwandfreie, unbeschädigte Schnellspannmutter (16). Achten Sie beim Aufschrauben darauf, dass die beschrif- tete Seite der Schnellspannmutter (16) nicht zur Schleif- scheibe zeigt; der Pfeil muss auf die Indexmarke (27) zeigen. Bosch Power Tools 1 609 92A 6PP | (23.06.2021)14 | Deutsch (27) Drücken Sie die Spindel-Ar- retiertaste (2), um die Schleifspindel festzustel- len. Um die Schnellspann- mutter festzuziehen, dre- hen Sie die Schleifscheibe kräftig im Uhrzeigersinn. Eine ordnungsgemäß befes- tigte, unbeschädigte Schnellspannmutter kön- nen Sie durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lö- sen. Lösen Sie eine festsit- zende Schnellspannmut- ter nie mit einer Zange, sondern verwenden Sie den Zweilochschlüssel. Setzen Sie den Zweiloch- schlüssel wie im Bild ge- zeigt an. Zulässige Schleifwerkzeuge Sie können alle in dieser Betriebsanleitung genannten Schleifwerkzeuge verwenden. Die zulässige Drehzahl [min

] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Anga- ben in der nachfolgenden Tabelle mindestens entsprechen. Beachten Sie deshalb die zulässige Drehzahl bzw. Um- fangsgeschwindigkeit auf dem Etikett des Schleifwerkzeu- ges. max. [mm] [mm] D b d [min

75 30 M 14 11500 45 82 – M 14 11500 80 Getriebekopf drehen (siehe Bild A) u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Sie können den Getriebekopf in 90°-Schritten drehen. Da- durch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden, z.B. für Linkshänder. Drehen Sie die 4 Schrauben ganz heraus. Schwenken Sie den Getriebekopf vorsichtig und ohne vom Gehäuse abzu- nehmen in die neue Position. Ziehen Sie die 4 Schrauben wieder fest. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Betrieb Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges übereinstimmen. Mit 230V gekennzeichnete Elektrowerkzeuge können auch an 220V betrieben werden. Beim Betrieb des Elektrowerkzeuges an mobilen Stromer- zeugern (Generatoren), die nicht über ausreichende Leis- tungsreserven bzw. über keine geeignete Spannungsrege- lung mit Anlaufstromverstärkung verfügen, kann es zu Leis- tungseinbußen oder untypischem Verhalten beim Einschal- ten kommen. Bitte beachten Sie die Eignung des von Ihnen eingesetzten Stromerzeugers, insbesondere hinsichtlich Netzspannung und -frequenz. u Halten Sie das Gerät nur an den isolierten Griffflächen und dem Zusatzgriff. Das Einsatzwerkzeug könnte verborgene Stromleitungen oder das eigene Netzka- bel treffen. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. 1 609 92A 6PP | (23.06.2021) Bosch Power ToolsDeutsch | 15 Ein-/Ausschalten Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges den Entriegelungshebel (5) nach hinten und drücken Sie an- schließend den Ein-/Ausschalter (3) nach oben. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (3) los. u Überprüfen Sie die Schleifwerkzeuge vor dem Ge- brauch. Das Schleifwerkzeug muss einwandfrei mon- tiert sein und sich frei drehen können. Führen Sie einen Probelauf von mindestens 1 Minute ohne Belas- tung durch. Verwenden Sie keine beschädigten, un- runden oder vibrierenden Schleifwerkzeuge. Beschä- digte Schleifwerkzeuge können zerbersten und Verletzun- gen verursachen. Rückschlagabschaltung

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS15-125CIP/ GWS15-125CIEP/ GWS15-150CIP) Bei plötzlichem Rückschlag des Elektrowerk- zeugs, z. B. Blockieren im Trennschnitt, wird die Stromzufuhr zum Motor elektronisch unter- brochen. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschal- ter (3) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Wiederanlaufschutz

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS15-125CIP/ GWS15-125CIEP/ GWS15-150CIP) Der Wiederanlaufschutz verhindert das unkontrollierte An- laufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschal- ter (3) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein. Anlaufstrombegrenzung

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS15-125CIP/ GWS15-125CIEP/ GWS15-150CIP) Die elektronische Anlaufstrombegrenzung begrenzt die Leis- tung beim Einschalten des Elektrowerkzeuges und ermog- licht den Betrieb an einer 16-A-Sicherung. Hinweis: Lauft das Elektrowerkzeug sofort nach dem Ein- schalten mit voller Drehzahl, ist die Anlaufstrombegrenzung und der Wiederanlaufschutz ausgefallen. Das Elektrowerk- zeug muss umgehend an den Kundendienst geschickt wer- den, Anschriften siehe Abschnitt „Kundendienst und Anwen- dungsberatung“. Konstantelektronik

(GWS 12-125 CIP / GWS 12-125 CIEP /

GWS15-125CIP/ GWS15-125CIEP/ GWS15-150CIP) Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung. Drehzahlvorwahl (GWS 12-125 CIEP / GWS 15-125 CIEP) Mit dem Stellrad zur Drehzahlvorwahl (4) können Sie die benötigte Drehzahl auch während des Betriebes vorwählen. Die An- gaben in der nachfolgenden Tabelle sind empfohlene Werte. Werkstoff Anwendung Einsatzwerkzeug Position Stellrad Metall Farbe entfernen Schleifblatt 2−3 Holz, Metall Bürsten, Entrosten Topfbürste, Schleifblatt 3 Metall, Stein Schleifen Schleifscheibe 4−6 Metall Schruppschleifen Schleifscheibe 6 Metall Trennen Trennscheibe 6 Stein Trennen Diamant-Trennscheibe und Fuhrungsschlitten (Trennen von Gestein ist nur mit Fuhrungs- schlitten zulässig)

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Winkelschleifer Sachnummer
