GGS 8 SH Professional - смилател BOSCH - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GGS 8 SH Professional BOSCH

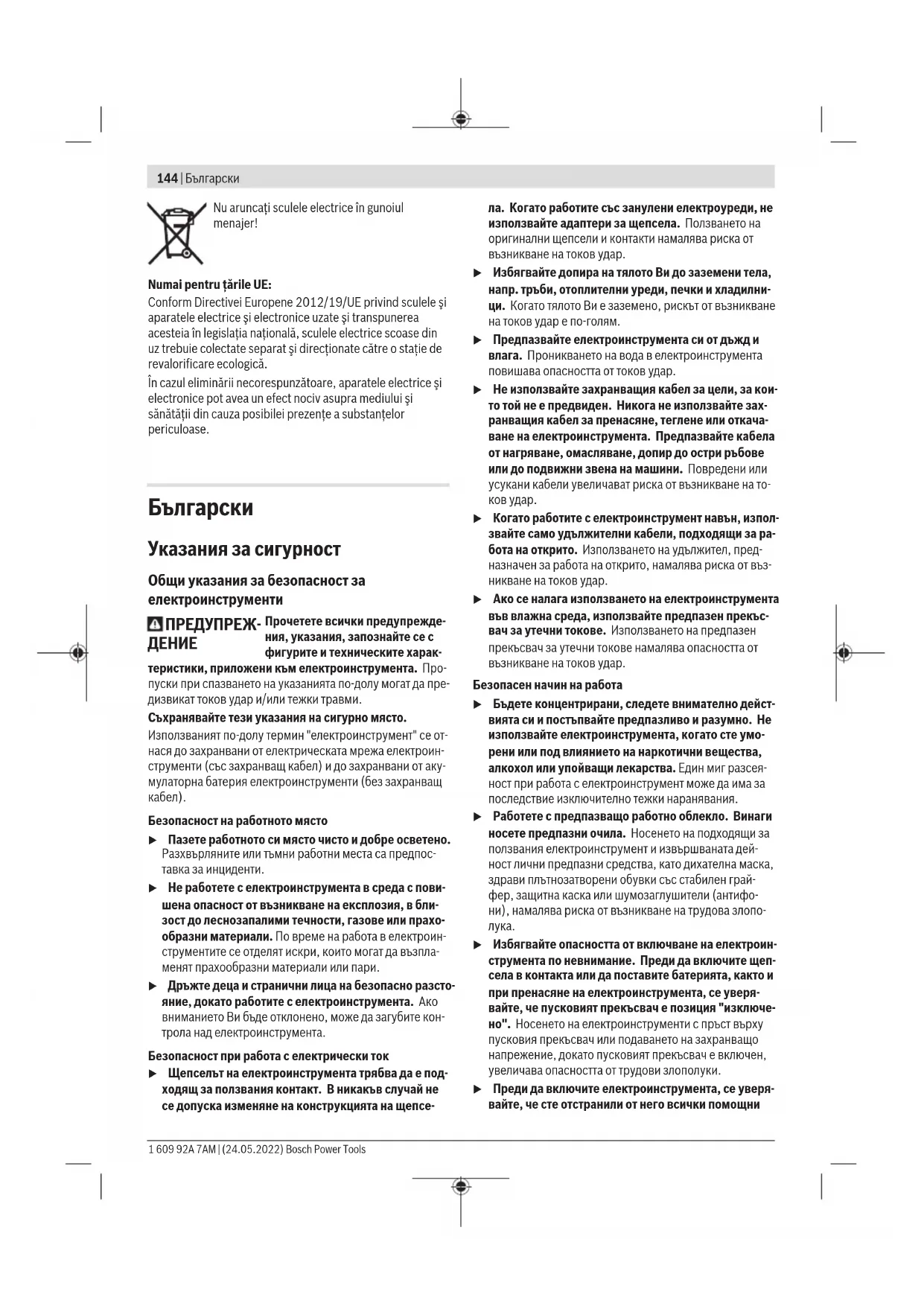

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни 1 609 92A 7AM | (24.05.2022) Bosch Power ToolsБългарски | 145 инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасна работа с прави шлифоващи машини Общи предупреждения за безопасност за шлифоване или изчеткване с тел: u Този електроинструмент е замислен да функциони- ра като инструмент за шлифоване или телена четка. Прочетете всички предупреждения, указания, за- познайте се с фигурите и техническите характерис- тики, приложени към електроинструмента. Неспаз- ването на приведените по‑долу указания може да до- веде до токов удар, пожар и/или тежки травми. u Дейности като шкурене, полиране, изрязване на от- вори или рязане не се препоръчва да се извършват с този електроинструмент. Дейности, за които елект- роинструментът не е предназначен, могат да повишат опасността и да предизвикат наранявания. u Не променяйте този електроинструмент за работа по начин, който не е специално проектиран и посо- чен от производителя на инструмента. Такава про- мяна може да доведе до загуба на контрол и да причи- ни сериозно персонално нараняване. u Не използвайте работни инструменти и допълни- телни приспособления, които не са специално про- ектирани и утвърдени за ползване от производите- ля на електроинструмента. Фактът, че дадено прис- пособление може да бъде монтирано на електроинст- румента, не гарантира, че работата с него е безопасна. u Скоростта на въртене на работния инструмент тряб- ва да е най-малкото равна на максималната скорост Bosch Power Tools 1 609 92A 7AM | (24.05.2022)146 | Български на въртене на електроинструмента. Работни инстру- менти, които се въртят по-бързо от предвиденото, мо- гат да се разрушат и да се разлетят на парчета. u Външният диаметър и дебелината на работния инст- румент трябва да бъдат в границите, за които елект- роинструментът е проектиран. Работни инструменти с неподходящи размери не могат да бъдат осигурени и контролирани правилно. u Размерите на присъединителните елементи на ак- сесоара трябва да отговарят на размерите на при- съединителните елементи на електроинструмента. Работни инструменти, които не пасват на присъедини- телните елементи на електроинструмента, имат биене, вибрират силно и могат да предизвикат загуба на конт- рол над електроинструмента. u Не използвайте повредени работни инструменти. Винаги преди ползване проверявайте работния ин- струмент, напр. абразивни дискове за отчупвания и пукнатини, подложка за пукнатини или износване, телени четки за разхлабени или счупени телчета. Ако електроинструментът или работният инстру- мент бъдат изпуснати, ги проверявайте за повреда или ползвайте други. След като сте проверили и монтирали работния инструмент оставете електро- инструмента да работи в продължение на една ми- нута с максимална скорост на въртене, като държи- те себе си и намиращи се наблизо лица извън рав- нината на въртене на работния инструмент. Повре- дени работни инструменти се чупят най-често през то- зи пробен период. u Работете с лични предпазни средства. В зависи- мост от конкретните условия използвайте цяла мас- ка за лице, защита на очите или предпазни очила. Ако е необходимо, работете с противопрахова мас- ка, шумозаглушители (антифони), ръкавици и ра- ботна престилка, която е в състояние да спре отх- върчащи малки абразивни парченца. Очите трябва да са предпазени от дребни парченца, които могат да отхвърчат по време на различни приложения. Проти- вопраховата или дихателната маска трябва да могат да филтрират възникващия от конкретното приложение прах. Ако продължително време сте изложени на въз- действието на силен шум, можете да претърпите час- тична загуба на слух. u Дръжте намиращи се наблизо лица на безопасно разстояние от работната зона. Всеки, който се на- мира в работната зона, трябва да носи лични пред- пазни средства. Парченца от обработвания детайл или работния инструмент могат да отхвърчат с голяма скорост и да причинят наранявания и извън непосред- ствената зона на работа. u Когато изпълнявате операция, при която съществу- ва опасност режещият инструмент да може да за- сегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте ре- жещия аксесоар само до изолираните повърхности на ръкохватките. При контакт на режещия аксесоар с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинстру- мента и това да предизвика токов удар. u Дръжте захранващия кабел на безопасно разстоя- ние от въртящи се елементи. Ако загубите контрол над електроинструмента, кабелът може да бъде разря- зан или да бъде увлечен и ръката Ви може да бъде на- ранена от въртящия се работен инструмент. u Никога не оставяйте електроинструмента преди въртенето да е спряло напълно. Въртящият се рабо- тен инструмент може да допре повърхността и да уско- ри неконтролирано електроинструмента. u Не включвайте електроинструмента, докато го но- сите, обърнат към Вас. Случаен допир до въртящия се работен инструмент може да увлече дрехите Ви и работният инструмент да Ви нарани. u Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електрод- вигателя засмуква прах, а отлагането на метален прах по вътрешността на корпуса може да предизвика опас- ност от токов удар. u Не работете с електроинструмента в близост до леснозапалими материали. Искри могат да възпла- менят тези материали. u Не използвайте работни инструменти и приспособ- ления, които изискват течно охлаждане. Ползването на вода или друг течен реагент може да предизвика къ- со съединение или токов удар. Откат и свързни предупреждения: Откат е внезапна реакция вследствие на блокиране или заклинване на въртящия се абразивен диск, подложен диск, телена четка или друг работен инструмент. Заклин- ването или блокирането предизвиква внезапно спиране на въртящия се работен инструмент, което от своя страна предизвиква неконтролирано рязко ускоряване на елект- роинструмента в посока, обратна на въртенето на работ- ния инструмент в точката на блокиране. Ако напр. абразивен диск се заклини или блокира в де- тайла, частта от ръба на диска, която се врязва в детайла, може да се вреже рязко в повърхността, вследствие на което дискът да отскочи силно. Дискът се ускорява към работещия с електроинструмента или в обратна посока в зависимост от това в каква посока е движението му в точ- ката на заклинване. В такива случаи абразивните дискове могат и да се счупят. Откатът възниква като следствие от неправилно или пог- решно ползване на електроинструмента и може да бъде избегнат чрез подходящи предпазни мерки, както е опи- сано по-долу. u Дръжте електроинструмента винаги здраво с две ръце и поддържайте позиция на тялото и на ръцете си, при която ще можете ефективно да противосто- ите на евентуално възникнал откат. Винаги полз- вайте спомагателната ръкохватка, ако има такава, за да можете в максимална степен да овладеете от- ката или реакционния момент при включване. Ако бъдат взети подходящи предпазни мерки, работещият 1 609 92A 7AM | (24.05.2022) Bosch Power ToolsБългарски | 147 с електроинструмента може да противостои на реакци- онния момент или на откат. u Никога не дръжте ръцете си в близост до въртящия се работен инструмент. При откат работният инстру- мент може да Ви нарани. u Не дръжте тялото си в зона, в която електроинстру- ментът ще бъде изхвърлен при евентуален откат. Откатът ще ускори електроинструмента в посока, об- ратна на движението на работния инструмент в точката на блокиране. u Бъдете изключително внимателни, когато работите в ъгли, по остри ръбове и др.п. Избягвайте рязкото врязване на диска. Ъглите, острите ръбове или ряз- кото врязване са предпоставка за заклинване на ра- ботния инструмент и загуба на контрол или откат. u Не монтирайте циркулярни дискове, дискове за дървесни материали, сегментни диамантени диско- ве с периферна междина по-голяма от 10mm и дис- кове с режещи зъби. Такива инструменти предизвик- ват често откат и загуба на контрол. Специфични указания за безопасност при

u Използвайте само дискове, посочени за Вашия електроинструмент, и прегради, проектирани за съ- ответните дискове. Дискове, за които електроинстру- ментът не е предназначен, не могат да бъдат обезопа- сени адекватно и са опасни. u Работната повърхност на ексцентриков абразивен диск трябва да е скрита в предпазния накрайник. Неправилно монтиран диск, който се подава извън предпазния накрайник, не може да бъде обезопасен

u Дисковете трябва да се ползват само за целите, за които са предназначени. Например: не шлифовай- те с диск за рязане. Абразивните дискове за рязане са предназначени за отнемане на материал с ръба на диска, странично натоварване може да ги счупи. u Винаги използвайте изправни фланци, които са с подходящи форма и размери за избрания диск. Подходящите фланци укрепват диска и така намаляват опасността от счупването му. Фланците за дискове за рязане може да са различни от фланците за дискове за

u Не използвайте износени дискове от по-големи ъг- лошлайфи. Дисковете, предназначени за по-големи електроинструменти, не са подходящи за по-високите скорости на въртене на малките електроинструменти и могат да се разрушат. u Когато използвате дискове за двойна цел, използ- вайте правилната преграда за извършваното при- ложение. Ако не се използва правилната преграда, може да не се осигури желаното ниво на предпазване, което може да доведе до сериозно нараняване. Специфични указания за безопасност при работа с телени четки: u Съобразявайте се, че и при нормално ползване от телената четка отхвърчат телчета. Не подлагайте на прекомерно натоварване телта на четката Телта може лесно да проникне през леки дрехи и/или през

u Ако при работа с телена четка се посочва ползване- то на предпазен кожух, телената четка не трябва да допира предпазния кожух. Вследствие на силите на притискане или центробежните сили диаметърът на те- лената четка може да се увеличи по време на работа. Допълнителни указания за безопасност Работете с предпазни очила. Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурна- та позиция. С две ръце електроинструмен- тът се води по-сигурно. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепселът бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция изк- лючено. Така предотвратявате неконтролирано включване на електроинструмента. u Не допирайте дискове за шлифоване, преди да са се охладили. По време на работа дисковете се нагря-

u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Bosch Power Tools 1 609 92A 7AM | (24.05.2022)148 | Български Предназначение на електроинструмента Електроинструментът е предназначен за шлифоване и почистване на мустаци по метални детайли с помощта на абразивни работни инструменти от корунд. Електроинструментът е подходящ и за работа с чашко- видни телени четки. Електроинструментът не е подходящ за работа с дискови

Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Обтяжна гайка (2) Отворен предпазен кожух с фиксиращ винт (3)

(4) Центроващ фланец (5) Повърхност на захващане (шийка на вала) (6) Пусков прекъсвач (7) Бързообтяжна гайка

(8) Ръкохватка (изолирана повърхност за захващане) (9) Фиксиращ винт за предпазния кожух (10) Придържащ щифт (11) Ключ с два отвора за обтяжна гайка (12) Индексна маркировка (13) Зегер-шайба

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Права шлифоваща машина GGS 8 SH Каталожен номер 3 601 B14 3.. Номинална консумирана мощ-

W 1200 Полезна мощност W 700 Обороти за оразмеряване

Резба на вала M14 макс. дължина на шпиндела mm 31 Гнездо за работен инструмент mm 20 макс. дебелина на шлифовъч-

mm 32 макс. диаметър на шлифова-

mm 125 макс. диаметър на чашковид- ните телени четки mm 100 Тегло съгласно EPTA-Proce- dure 01:2014 kg 4,4 Защита срещу повторно

Права шлифоваща машина GGS 8 SH Клас на защита / II A) Обороти на празен ход по дизайн съгласно ENIEC62841-2-3 за избор на подходящи работни инструменти. Действителни- те обороти на празен ход са по-ниски поради съображения за сигурност и производствените толеранси. Данните важат за номинално напрежение [U] от 230 V. При откло- няващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласноENIEC62841-2-3. РавнищетоА на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане90dB(A); мощност на звука98dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Пълните стойности на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноENIEC62841-2-3: Шлифоване (грубо шлифоване):

Шлайфането на по-тънки листове или на други лесно вибриращи материали с голяма повърхност може да доведе до увеличена до 15dB стойност на емисиите на шум. Чрез подходящи тежки изо- лиращи подложки може да се намали повишената емисия на шум. Трябва да се има предвид увеличена емисия на шум както при оценката на риска от шумово натоварване, така и при избора на подходяща защита за слуха. Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Защита срещу повторно включване Защитата срещу повторно включване предотвратява не- контролираното включване на електроинструмента след 1 609 92A 7AM | (24.05.2022) Bosch Power ToolsБългарски | 149 прекъсване на захранването. За да включите отново електроинструмента поставете пусковия превключвател (6) в изключена позиция и от- ново включете електроинструмента. Указание: При много бързо изключване и повторно включване е възможно задействането на системата про- тив неволно повторно включване, при което въпреки на- тискането на пусковия прекъсвач (6) електроинструмен- тът не се включва. Поставете пусковия прекъсвач (6) в положение изключено и след това отново в положение

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Монтиране на защитно съоръжение u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Настройте предпазния кожух(2) така, че да се пре- дотвратява летенето на искри по посока на опера-

Предпазен кожух за шлайфане (вж. фиг.A) Поставете предпазния кожух(2) върху шийката на вала. Регулирайте позицията на предпазния кожух(2) съобраз- но конкретните работни условия. Фиксирайте предпаз- ния кожух(2) с фиксиращия винт(9) и затегнете фикси- ращия винт с минимум 10Nm. Монтаж на инструменти за шлифоване (вж. фиг.B) Шлифоващите тела трябва да се въртят без да бият. Не продължавайте да работите с дискове, чиято кръглост е нарушена, а ги заменяйте незабавно или ги изправяйте с изтеглящ камък (принадлежност). С изправящия камък могат да се обработват и произвол- ни специални форми от основните форми на шлифова- щите тела. Ако използвате инструменти за шлифоване с приставка с резба, внимавайте краят на вала(3) да не до- косва дъното на инструмента за шлифоване. – Завъртете вала(3) докато отворът във вала(3) и жле- бовете върху корпуса са подравнени. Пъхнете задър- жащия щифт(10) през жлебовете върху корпуса и от- вора на вала(3). – Разхлабете обтяжната гайка(1) с доставения ключ с два отвора(11) и я свалете. – Почистете вала(3) и всички детайли, които ще монти-

– Завийте шлифоващото тяло и затегнете обтяжната гайка(1) с ключа с два отвора(11). Внимавайте шли- фоващото тяло да може да се върти свободно в пред- пазния кожух(2). u Използвайте конично шлифоващо тяло само в ком- бинация с отворения предпазен кожух(2) и подхо- дяща система за затягане (обтяжна гайка(1) или бързообтяжната гайка(7) и поемащ фланец (4)). Смяна на поемащия фланец (вж. фиг.C) Използвайте за закрепване на конични шлифоващи тела поемащия фланец(4), обтяжната гайка(1) и отворения предпазен кожух(2). Повдигнете с отвертка зегер-шайбата(13) от канала на вала(3) и свалете поемащия фланец(4). Монтирайте съ- ответно подходящия поемащ фланец(4). Бързообтяжна гайка (вж. фиг.D) За лесна смяна на инструмента за шлифоване без изпол- зване на други инструменти можете вместо обтяжната гайка(1) да използвате бързообтяжна гайка(7). u Бързообтяжната гайка(7) не бива да се използва за изчеткване. Използвайте само бързообтяжна гайка в безукорно състояние(7). Внимавайте при завинтването надписаната страна на бързообтяжната гайка(7) да не сочи към страната за шлифоване; стрелата трябва да сочи към индексната маркировка (12). Завъртете вала(3) докато отворът във вала(3) и жлебо- вете върху корпуса са подравнени. Пъхнете задържащия щифт(10) през жлебовете върху корпуса и отвора на вала(3). За да затегнете бързообтяжната гайка(7), за- въртете диска за шлифоване силно по посока на часовни-

Правилно затегната и изправна гайка за бързо затягане можете да развиете чрез завъртане на пръстена обратно на часовниковата стрелка. В никакъв случай не опит- вайте да развивате с клещи блокирана гайка, за целта използвайте ключ с два отвора(11). Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Bosch Power Tools 1 609 92A 7AM | (24.05.2022)150 | Български Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на та- белката на електроинструмента. Уреди, обозначе- ни с 230V, могат да бъдат захранвани и с напреже- ние 220V. Включване и изключване За включване на електроинструмента първо избутайте напред пусковия прекъсвач(6), след това го натиснете и го задръжте натиснат. За фиксиране на пусковия прекъсвач(6) избутайте пус- ковия прекъсвач(6) още напред. За да изключите електроинструмента, отпуснете пуско- вия прекъсвач(6), респ. ако той е фиксиран, натиснете пусковия прекъсвач(6) за кратко и го отпуснете. u Преди ползване проверявайте шлифоващите инст- рументи. Шлифоващият инструмент трябва да е монтиран безукорно и да може да се върти свобод- но. Оставяйте за проба инструмента да се върти в продължение на най-малко 1 минута. Не използвай- те повредени, биещи или вибриращи шлифоващи инструменти. Повредени шлифоващи инструменти могат да се разрушат и да предизвикат наранявания. Указания за работа u Съхранявайте инструментите за шлифоване на места, където няма опасност от ударно натоварва-

Шлифоване и почистване на израстъци от метал При шлифоване и почистване на израстъци с шкурка ви- наги използвайте отворения предпазен кожух с фиксира- щия винт(2). Хванете електроинструмента с две ръце за ръкохватките(8). Придвижвайте електроинструмента с умерено притиска- не напред и назад. Така обработвания детайл не се нагря- ва прекалено, не се образуват цветни ивици и бразди. Работа с чашковидна телена четка Електроинструментът е подходящ и за работа с чашко- видни телени четки. За целта можете да използвате отво- рения предпазен кожух с фиксиращия винт(2). Хванете електроинструмента с две ръце за ръкохватките(8). Премествайте електроинструмента с умерен натиск нап- ред-назад, за да постигнете равномерно отделяне на ма- териал и да не повредите обработвания детайл. Електроинструментът не е подходящ за работа с дискови

Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. u Използвайте при екстремни условия на употреба по възможност винаги изсмукваща инсталация. Ре- довно продухвайте вентилационните отвори и полз- вайте дефектнотоков предпазен прекъсвач (PRCD). При обработване на метали по вътрешността на електроинструмента може да се отложи токопро- веждащ прах. Това може да наруши защитната изола- ция на електроинструмента. Съхранявайте и се отнасяйте към допълнителните при- надлежности грижливо. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве.

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
