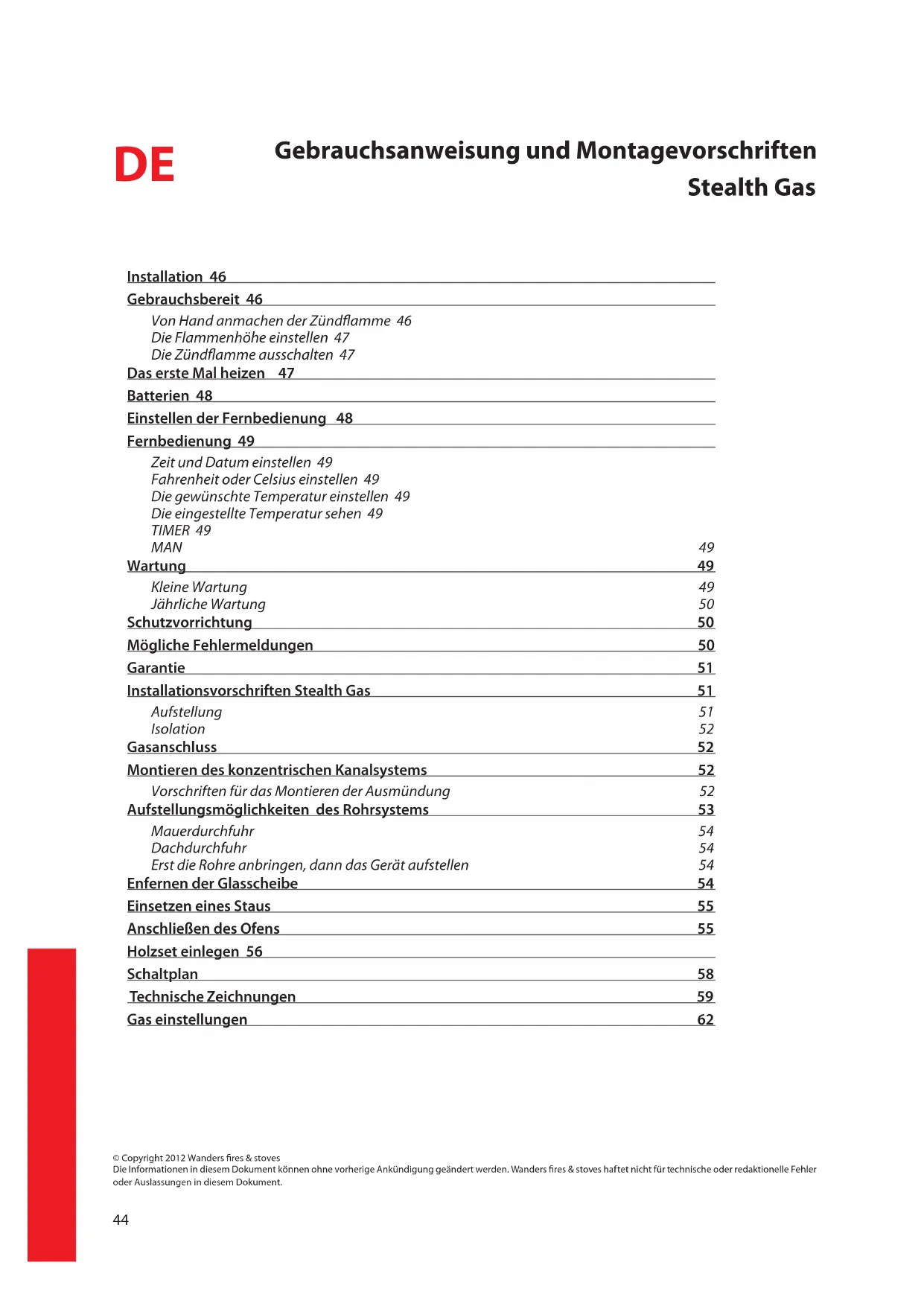

BEDIENUNGSANLEITUNG Black Stealth WANDERS

Bedienungsanleitung und Installationsvorschriften 44

Inhoudsopgave

Algemeen 4

Fahrenheit of Celcius instellen 7

Technische tekeningen

Gasgegevens

Geachte klant,

Fahrenheit of Celcius instellen

Von Hand anmachen der Zündflamme 46

Die Flammenhöhe einstellen 47

Die Zündflamme ausschalten 47

Das erste Mal heizen 47

Batterien 48

Einstellen der Fernbedienung 48

Fernbedienung 49

Zeit und Datum einstellen 49

Fahrenheit oder Celsius einstellen 49

Die gewünschte Temperatur einstellen 49

Die eingestellte Temperatur sehen 49

TIMER 49

MAN 49

Wartung

Kleine Wartung 49

Jährliche Wartung 50

Schutzvorrichtung

Mögliche Fehlermeldungen

Garantie

Installationsvorschriften Stealth Gas

Aufstellung 51

Isolation 52

Gasanschluss

Montieren des konzentrischen Kanalsystems

Vorschriften für das Montieren der Ausmündung 52

Aufstellungsmöglichkeiten des Rohrsystems

Mauerdurchfuhr 54

Dachdurchfuhr 54

Erst die Rohre anbringen, dann das Gerät aufstellen 54

Enfernen der Glasscheibe

Einsetzen eines Staus

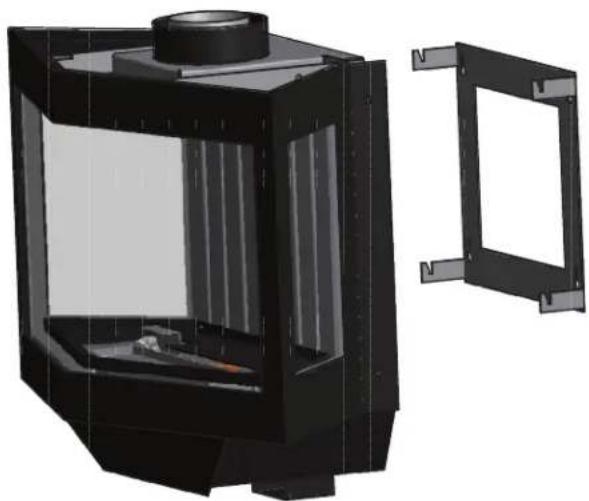

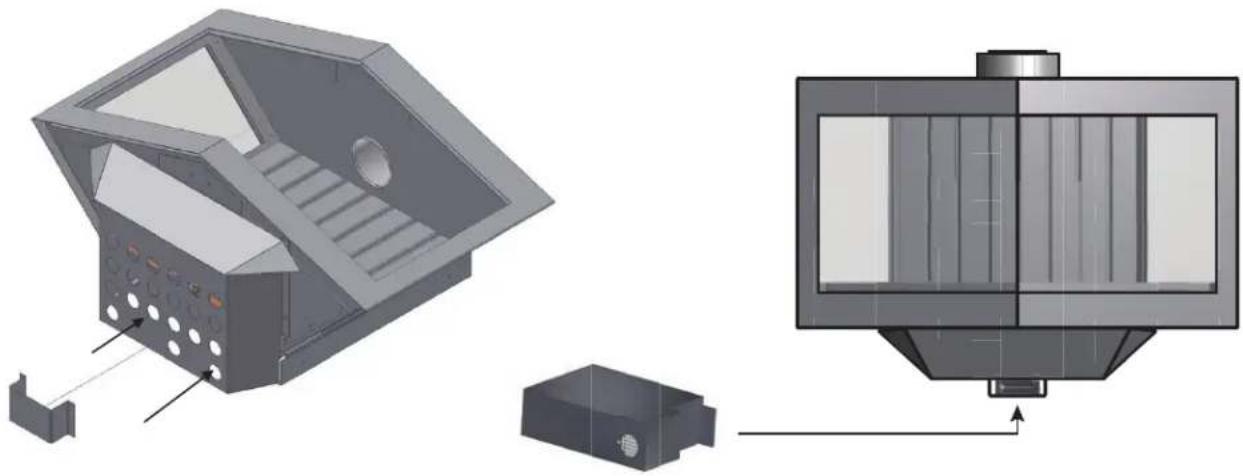

Anschließen des Ofens

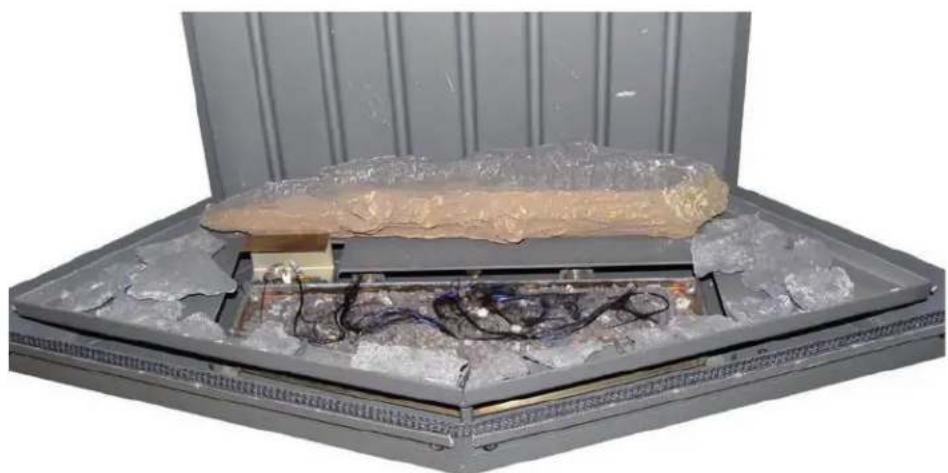

Holzset einlegen 56

Schaltplan

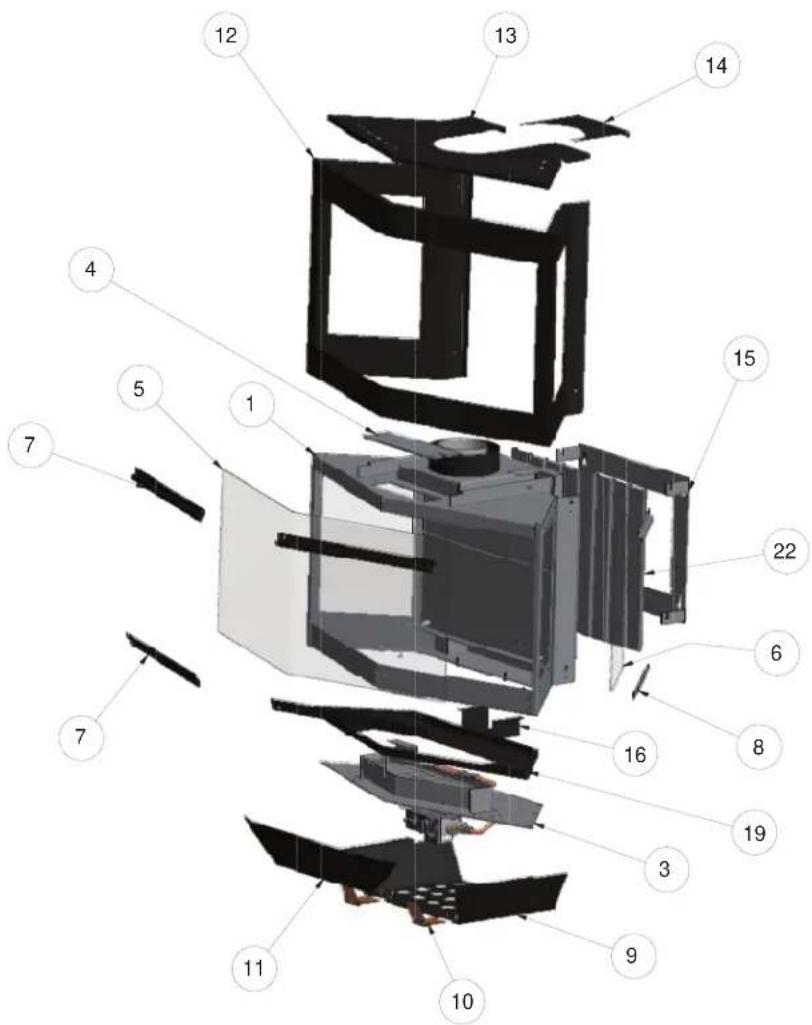

Technische Zeichnungen

Gas einstellungen

58

59

62

Lieber Kunde,

Wir beglückwünschen Sie zum Kauf Ihres Gasheizofens von WANDERS. Eine bequeme Wärmequelle, die Ihnen jahrelang Freude machen wird.

Ihr Gasheizofen hat ein so genanntes Raumluftunabhängiges System mit einem doppelwandigen Rauchabzugkanal. Die Rauchgase werden direkt durch den inneren Kanal nach außen abgeführt. Der äußere Kanal saugt frische Luft an, wodurch Sie immer ein schönes Flammenbild haben. Der Gasheizofen kann dadurch in Prinzip sogar in Räumen ohne Lüftung oder Räumen mit mechanischer Entlüftung aufgestellt werden.

Beim Entwurf dieses Gasheizofens haben wir auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Ihr Ofen ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Für den Bau wurden nur die besten Materiale, die den international gültigen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer für diesen Gasheizofen.

Im ersten Teil dieser Gebrauchsanweisung erteilen wir Ihnen Tipps und Hinweise, für die richtige und sicher Art Ihren Gasheizofen zu benutzen. Im zweiten Teil finden Sie die Aufbauvorschriften und technische Spezifikationen des Kaminofens. Diese sind vor allem für den Installateur wichtig

Vor Gebrauch Ihres Gasheizofens bitten wir Sie, die Gebrauchsanweisung sorgfältig zu lesen und Sie dann gut zu bewahren. Ihr Installateur braucht vielleicht diese Anleitung für die jährliche Wartung.

Wir wünschen Ihnen viel Wärme mit diesem Kauf.

Das Team von WANDERS

• Das Gerät darf nicht ohne Scheibe benutzt werden.
- Es ist verboten, brennbare Substanzen auf das keramische Holzset zu legen.
- Es ist nicht gestattet, leicht brennbare Materiale, sowie Nylonkleidung oder brennbare Flüssigkeiten in die Nähe des Gerätes zu bringen.
- Das Gerät sollte nicht von Personen (einschließlich Kinder) die geistig oder körperlich behindert sind, oder die nicht mit der Funktion vertraut sind, benutzt werden. Sorgen Sie immer dafür, dass diese Personen sich ausschließlich unter Aufsicht in die Nähe des Gerätes begeben.
- Benutzen Sie einen Kaminvorsatz um die oben erwähnten Kinder und Personen vor Verbrennung zu schützen.
- Das Gerät muss von einem anerkannten Installateur aufgestellt und als ein „geschlossenes“ Gerät, gemäß dieser Installationsvorschrift, sowie auch der nationalen und örtlich geltenden Vorschriften angeschlossen werden.

Installation

Meistens sorgt Ihr Fachhändler, auch für den Aufbau davon und den Anschluss an das Gasnetz. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Der Anschluss einer Gasanlage durch Unbefugte ist verboten. In dem Fall können wir Ihnen die gute Funktion Ihres Gasheizofens nicht garantieren.

Gebrauchsbereit

Nachdem ihr WANDERS Ofen ans Gasnetz angeschlossen und eingestellt ist, ist er Gebrauchsbereit. Die Zündflamme machen Sie von Hand an.

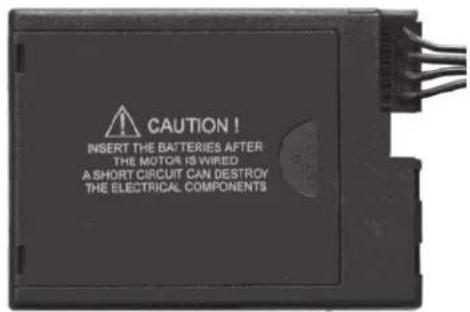

CAUTION! INSERT THE BATTERIES AFTER THE MOTOR IS WIRED A SHORT CIRCUIT CAN DESTROY THE ELECTRICAL COMPONENTS

Empfänger

OFF IGN PILOT ON A OFF NO DB3

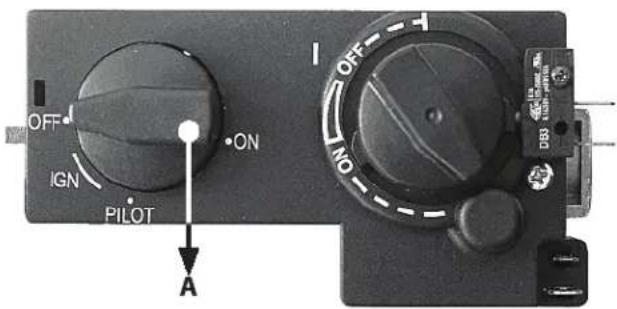

Gasreglerblock (A)

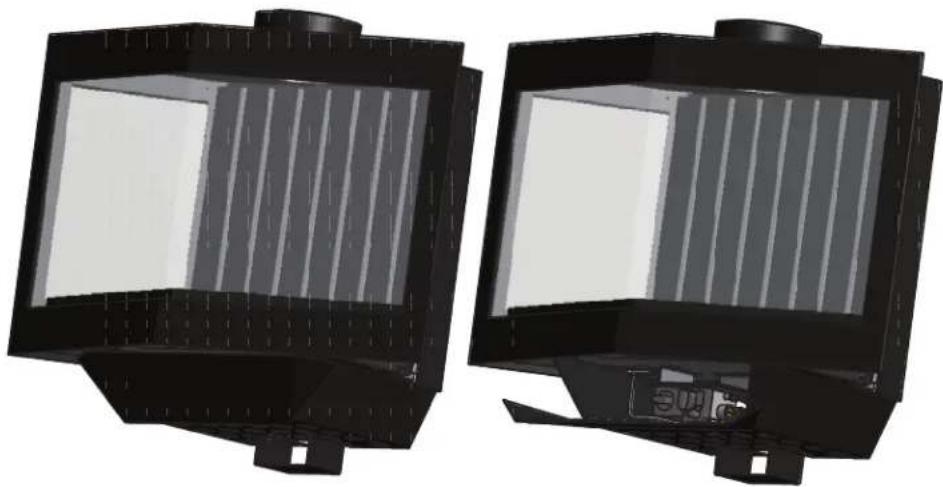

Von Hand anmachen der Zündflamme

1. Öffnen Sie die Klappe unter dem Kamin um ans Gas Block zu kommen. Kontrollieren Sie vorher ob der Gashahn offen steht.

1. In die Mitte finden Sie die Bedienung des Gasblocks.
2. Drehen Sie den Zündknopf (A) bis Sie nicht weiter können (Funke / IGN), drücken Sie dann den Knopf ein und warten Sie einige Sekunden.
3. Während Sie den Knopf noch eingedrückt halten, drehen Sie diesen dann nach links bis Sie einen Klick hören.
4. Schauen Sie durch das Glasfenster des Ofens ob Sie links im Ofen die Zündflamme brennen sehen. Wenn das nicht der Fall ist, wiederholen Sie die Schritte 3 und 4.

5. Wenn die Zündflamme brennt, halten Sie den Knopf noch einige Zeit eingedrückt. Wenn Sie ihn nach etwa 30 Sekunden loslassen, muss die Zündflamme weiter brennen. Wenn sie nicht brennt, warten Sie 5 Minuten, um die Zündflamme erneut anzumachen.

6. Wenn die Zündflamme brennt, drehen Sie den Knopf nach links bis zum Symbol der großen Flamme. Jetzt können Sie die Klappe wieder schließen und die Höhe der Flammen mit der Fernbedienung regeln.

Kinderschutz

Wenn Sie den Zündknopf auf das Symbol der kleinen Flamme drehen, wird die Fernbedienung außer Betrieb gestellt, während die Zündflamme weiter brennt.

Die Flammenhöhe einstellen

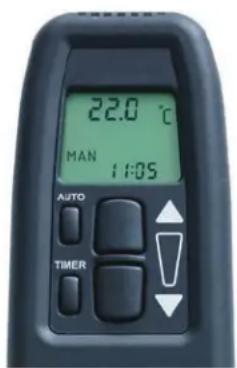

Richten Sie die Fernbedienung auf den Ofen. Mit dem Knopf ▲ brennt die Flamme stärker. Wenn Sie den Knopf ▼ eindrücken brennt die Flamme schwächer. Wenn Sie den Knopf ▼ eingedrückt halten, geht die Flamme zurück auf den Stand der Zündflamme. Sie können auch von Hand die Flamme auf den Stand der Zündflamme drehen, wobei Sie den Zündknopf (A) soweit wie möglich drehen richtung kleine Flamme / Pilot. Beim Eindrücken beider Knöpfe erscheint links oben im Display das sende Zeichen. Wenn der Led des Empfängers blinkt, wissen Sie dass die Flamme den höchsten oder niedrigsten Stand erreicht hat.

Die Zündflamme ausschalten

Die Zündflamme wird von Hand ausgeschaltet. Öffnen Sie die Klappe, drücken Sie den Zündknopf (A) leicht ein und drehen ihn zu den Punkt / OFF.

22.0 °C MAN 1:05 AUTO TIMER

Das erste Mal heizen

Wenn der Ofen das erste Mal benutzt wird, muss der Ofen "eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die noch in den Ofen einbrennen muss. Es ist möglich, dass dadurch ein unangenehmer Geruch entsteht, der aber unschädlich ist. Wir raten Ihnen, den Ofen während 3 Stunden auf dem höchsten Stand zu heizen, währenddessen der Raum gut gelüftet wird.

Verfärbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfärben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie dabei beraten.

Während des Einbrennens ist es möglich, dass sich auf dem keramischen Glas der Ofentür ein Belag bildet. Diesen Belag können Sie mühelos, wenn die Scheibe abgekühlt ist mit einem leicht feuchten Tuch abwischen. Benutzen Sie eventuell ein Putzmittel für keramische Kochplatten. Reinigen Sie nur kaltes Glas. Um den Glasrahmen zu lösen, gehen Sie auf Seite 54.

Vorsicht mit Fingerabdrücken

Achten Sie darauf, dass Sie die gereinigte Scheibe nicht mehr mit den Fingern berühren, wenn Sie die Ofentür schließen. Fingerabdrücke brennen ins Glas.

Während des ersten Heizens berechnet ihr Ofen selbst, wie viel Zeit er braucht, um die eingestellte Temperatur zu erreichen. Auf Basis dieser Berechnung wählt der Ofen die wirkungsvollste Art, den Raum zu erwärmen.

Achten Sie darauf, dass keine Keramikblöcke vor der Zündflamme liegen. Das Gas muss unbehindert zum Hauptbrenner strömen können. Der Hauptbrenner befindet sich unter dem Holzset. Für eine korrekte Aufstellung davon, sehen Sie auf Seiten 56 und 57.

Während der Heizsaison raten wir Ihnen, die Zündflamme immer an zu lassen. Dadurch wird eventuelle Kondensationsbildung vermieden so wie auch mögliche Kalkspuren auf der Innenseite der Tür.

Neubauwohnung oder vor kurzem renoviert?

Warten Sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- oder Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfärben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwärmt sich und kann gelbe Flecken verursachen.

Batterien

Batterien im Empfänger Ihres Gasheizofens gehören zur Standardausrüstung. Wir raten Ihnen, bei der Montage des Gasheizofens neue Batterien in den Empfänger der Fernbedienung einzusetzen. Der Empfänger unten im Ofen funktioniert mit 4 1.5 V (Typ LR6 oder AA) oder mit 1 x 9 V Batterien. Die Fernbedienung funktioniert mit einer 9V Blockbatterie. Die Batterien halten etwa ein Jahr.

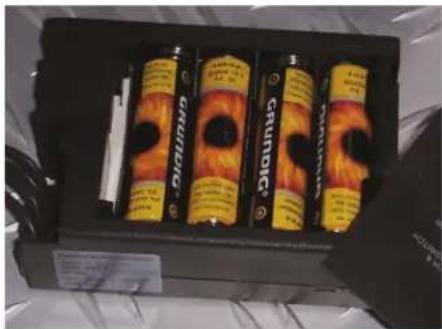

Wann müssen die Batterien ersetzt werden?

• Der Empfänger braucht neue Batterien, wenn Sie merken, dass der Motor immer mühsamer dreht.
  • Die Fernbedienung braucht eine neue Batterie, wenn rechts oben im Display BATT erscheint.

Auswechseln der Batterien im Empfänger Auswechseln der Batterien in der Fernbedienung

Einstellen der Fernbedienung

Die Fernbedienung Ihres Ofens ist leicht einzustellen. Wenn das gemacht ist, können Sie im Handumdrehen den Ofen bedienen. Sie können auch mit der Fernbedienung vier Zeiteinheiten mit der gewünschten Temperatur einstellen.

Wir raten Ihnen, während des Einstellens der Fernbedienung den Ofen auszumachen So vermeiden Sie, dass aus Versehen, die Temperatur höher oder niedriger geschaltet wird.

Wenn Ihr Stealth Ofen zwei Stunden lang kein Signal von der Fernbedienung empfängt, schaltet er automatisch auf den Stand der Zündflamme. Die Zündflamme bleibt dann an.

Wenn die Zündflamme nach dem Heizen ausgeht, müssen Sie mindestens fünf Minuten warten bevor Sie den Ofen wieder anmachen.

Fernbedienung

Zeit und Datum einstellen

Nach Einlegen der Batterien oder durch gleichzeitiges drücken der Knöpfe AUTO und TIMER, beginnt das Display zu blinken. Mit dem ▲ Knopf wählen Sie die richtige Uhrzeit. Mit dem ▼ Knopf stellen Sie die Minuten ein. Einen Augenblick warten oder auf den TIMER Knopf drücken um die Zeit zu speichern.

Fahrenheit oder Celsius einstellen

Nach Einlegen der Batterien oder durch gleichzeitiges drücken der Knöpfe AUTO und TIMER, beginnt das Display zu blinken. Während das Display blinkt können Sie von Fahrenheit/12-Stunden Zyklus auf Celsius/24-Stunden Wiedergabe umschalten. Durch den AUTO Knopf zu drücken verspringt die Angabe. Nach einiger Zeit springt das Display von selbst zurück auf Handbedienung.

Die gewünschte Temperatur einstellen

Halten Sie die AUTO Taste solange eingedrückt bis die TEMP Angabe blinkt. Stellen Sie die Temperatur mit dem ▲ Knopf höher oder mit dem ▼ Knopf niedriger. Einen Augenblick warten oder auf den AUTO Knopf drücken um zurück in den automatischen Modus zu kommen.

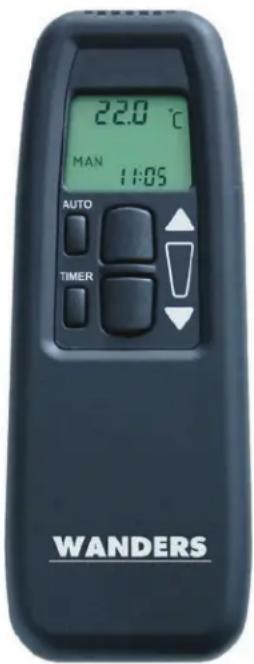

Die eingestellte Temperatur sehen

Drücken Sie kurz auf den AUTO Knopf. Im Display erscheint erst die eingestellte Temperatur und dann die Raumtemperatur.

22.0 °C MAN 11:05 AUTO TIMER WANDERS

TIMER

Im Ganzen können Sie 4 Zeiteinheiten einstellen. Wenn Sie die Zeiteinheiten so einstellen, dass Sie nacheinander anschließen, sind Sie sicher immer eine angenehme Raumtemperatur zu haben.

Halten Sie den TIMER Knopf solange eingedrückt, bis die Angabe P1 <✗> blinkt. Mit den Knöpfen ▲ und ▼ können Sie jeweils die Stunden und Minuten einstellen. Durch den TIMER Knopf kurz einzudrücken, durchlaufen Sie das TIMER Programm P1 <✗>, P1 , P2 <✗> und P2 . Siehe unten ein Beispiel einer möglichen Einstellung

P1<☀>-Temp: 07:30 - 08:30 die von Ihnen eingestellte Temp.

P1-Temp: 08:30 - 17:00 aus

P2<☀>-Temp: 17:00 - 23:00 die von Ihnen eingestellte Temp.

P2-Temp: 23:00 - 07:30 aus

Der TIMER funktioniert nur wenn die Zündflamme brennt. Wenn der TIMER Modus eingeschaltet ist geht die Temperaturregulierung genauso wie im AUTO Stand. Mit den Knöpfen ▲ und ▼ können Sie die TIMER Funktion abschalten. Die Fernbedienung geht dann automatisch auf die MAN Funktion.

MAN

Im MAN Stand können Sie dann von Hand mit den großen Knöpfen den Ofen höher ▲ und niedriger ▼ stellen. Wenn Sie den ▼ Knopf eingedrückt halten, geht die Temperatur des Ofens in den niedrigsten Stand; auf Stand der Zündflamme. Wenn Sie diese Knöpfe eingedrückt halten erscheint links oben im Display das sende Symbol. Sie wissen, dass der Ofen den höchsten oder niedrigsten Stand erreicht hat wenn der Led des Empfängers blinkt.

Wartung

Kleine Wartung

Sie können den Ofen an der Außenseite mit einem leicht feuchten Tuch, das nicht fusselt, sauber machen. Machen Sie das nur wenn der Ofen kalt ist. Wenn Sie Kaffee oder etwas anderes auf den brennenden Ofen

kleckern, machen Sie den Ofen sofort aus. Sobald der Ofen abgekühlt ist, können Sie die Flecken mit einem leicht feuchten Tuch abwischen.

Benutzen Sie keine beißende Putz- und Scheuermittel und auch kein Ofenputzmittel.

Jährliche Wartung

Ihr Kaminofen muss mindestens ein Mal pro Jahr von einem anerkannten Installateur kontrolliert und gewartet werden. Die folgenden Zubehörteile werden dann nachgesehen und eventuell gereinigt:

• Die Dichte der Gas- und Rauchgasabfuhr und der Zufuhr der Verbrennungsluft.
- Das richtige Funktionieren des Gasreglerblocks, des thermischen Kupplungcircuits (Schutz gegen unvorhergesehenes Ausströmen von Gas) und die Zündung des Hauptbrenners.
- Das ganze Ab- und Zufuhr Rauchrohrsystem einschließlich die Fassaden- oder Dachdurchfuhr und auch die Ausmündungen.
• Eventuelle Abnutzung der Dichtungen von Türen und Fenster des Ofens
- Reinigung von: Hauptbrenner, Zündflamme, Rauchgasabzug und Zufuhr der Verbrennungsluft. Der Staub im Ofen kann mit einem Staubsauger entfernt werden.

Schutzvorrichtung

Eine Wärmequelle von WANDERS ist mehr als nur der Ofen der in Ihrem Raum steht. Auch der Rauchkanal und die Durchfuhr durchs Dach oder Giebel sind Teil des ganzen Heizsystems. Nur wenn Ihr Gasheizofen mit einem konzentrischen Rauchrohr von WANDERS installiert ist, können wir Ihnen gewährleisten, dass der Ofen gefahrlos brennt.

Außerdem ist jeder Gasheizofen von WANDERS mit einem Thermokuppelungsschutz ausgerüstet. Dieser verhindert Ausströmen von Gas, sollte die Zündflamme ausgehen.

Einige Empfehlungen für eine sichere Benutzung Ihres Gasheizofens:

• Heizen Sie mit Ihrem Gasheizofen nur mit geschlossener Ofentür. Wenn die Ofentür offen oder das Glas gebrochen ist, darf der Ofen nicht benutzt werden.
• Vermeiden Sie, dass kleine Kinder und Hilfsbedürftige in die Nähe des brennenden Ofens kommen und lassen Sie sie nicht mit einem brennenden Ofen allein. Benützen Sie eventuell einen Kaminvorsatz.
• Stellen Sie den Zündknopf auf das Symbol der kleinen Flamme sodass die Fernbedienung, während die Zündflamme brennt, ausgeschaltet ist. So sind Sie sicher, dass niemand unabsichtlich den Ofen höher oder niedriger schaltet.
• Lassen Sie Kinder nie allein mit der Fernbedienung spielen.
• Giessen oder legen Sie keine feuergefährliche Flüssigkeiten oder Material auf das Holzset. Diese können den Ofen unwiderruflich beschädigen.
• Achten Sie auch darauf, dass keine brennbaren Materiale, wie zum Beispiel Vorhänge, sich in nächster Nähe des Ofens befinden. Halten Sie mindestens einen Abstand von 1,5 Meter ein.
• Der Gasheizofen darf nur von einem anerkannten Installateur und mit Originalersatzteilen repariert werden.
• Wenn die Zündflamme aus irgendeinem Grund ausgeht, warten Sie fünf Minuten bevor Sie den Ofen wieder anmachen.

Mögliche Fehlermeldungen

Wenn Ihr Ofen nicht wie gewünscht funktioniert, nehmen Sie mit dem Verkäufer Ihres Ofens oder einem anerkannten Installateur Kontakt auf. Wenn die Zündflamme nicht angeht, können Sie selbst folgendes tun.

- Kontrollieren Sie, ob die Gaszufuhr auf ist. Wenn Sie diese nicht finden, kontaktieren Sie Ihren Installateur.

- Mögliche Ursache ist Luft in der Leitung der Zündflamme. Warten Sie fünf Minuten und versuchen dann

wieder den Ofen anzumachen. Wenn das noch immer nicht gelingt, kontaktieren Sie Ihren Installateur.

Garantie

Auf Ihren Kaminofen für Gas gibt Ihnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetztdasserkorrektinstalliert und gemäß den Anweisungen indieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht anerkannten Installateur, Vernachlässigung des Ofens und Umbau des Ofens auf eine andere Gasart.

WANDERS ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfärbungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfärbungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfärbungen zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur oder die Gasfirma eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Verlängerung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Installationsvorschriften Stealth Gas

Ihr Gasheizofen darf nur durch einen befugten Installateur und mit einem konzentrischen Rauchrohrsystem von WANDERS installiert werden. Nur dann ist der Kamin gemäß der europäischen CE-Norm für Gasgeräte zugelassen. Wir bieten keine Garantie, wenn der Gasheizkamin inkorrekt angeschlossen und/oder installiert ist. Das Rauchrohrsystem besteht aus einem Innenkanal von 100 Millimeter und einem Aussenkanal von 150 Millimeter.

Das Gerät darf nur durch einen anerkannten Installateur, gemäß den allgemein gültigen Vorschriften für Gasinstallationen und gemäß der unten genannten Installationsvorschriften, installiert und angeschlossen werden. Außerdem sind auch die nationalen und örtlichen Gesetze und Anordnungen für Montage und Gebrauch von geschlossenen Gasgeräten zu beachten. Nur ein anerkannter Installateur hat die Befugtheit um (gemäß den Vorschriften) die Einstellungen zu verändern und eventuelle Änderungen durchzuführen.

Vor der Montage muss der Installateur kontrollieren, ob die Angaben auf der Modellplakette mit der Gasart und dem Druck an welchen der Kamin angeschlossen werden soll übereinstimmen. Wenn das nicht der Fall ist, darf der Kamin nicht angeschlossen werden.

Aufstellung

Der Gasheizkamin ist entworfen um in einen neu zu bauenden Kamin aus feuerfestem Material einzubauen. Wenn sich brennbares Material hinter oder neben dem Kamin befindet, müssen feuerfeste Platten angebracht werden.

Der Kamin kann problemlos in einer zugfreien oder mechanisch ventilierten Wohnung aufgestellt werden. Dazu ist keine zusätzliche Belüftung zur Verbrennung notwendig. Rauchgase werden durch den natürlichen Zug über den Innenkanal nach außen geleitet. Der Sauerstoff der benötigt wird um das Gas zu verbrennen,

wird zwischen den Kanälen zugeführt. Aus diesem Grund ist es nicht zugelassen Isolation zwischen dem Innen- und Aussenkanal anzubringen.

Isolation

Wegen der hohen Temperaturen der Außenwand des Kamins, bis 150 Grad Celsius (300 Grad Fahrenheit) ist es nicht zugelassen brennbares Material in der Nähe des Kanalsystems anzuwenden. Das ganze konzentrische Rohrsystem muss, zwischen der Stelle wo es nicht mehr sichtbar ist bis zur Ausmündung in der Fassade oder Dach, mit einem Schacht umgeben werden. Der Schacht des konzentrischen Kanals muss (auf jeder Etage) anhand eines Rostes am Boden oder an der Decke belüftet werden. Verwenden Sie universelle Wandschienen mit 150 Millimeter Durchmesser um das konzentrische Rohrsystem zu befestigen.

Wenn ein bestehender Schornstein benutzt wird, müssen Sie erst kontrollieren, ob der Schornstein genügend isoliert ist und einen zureichenden Durchmesser für das konzentrische Kanalsystem hat. Wenn der Schornstein vorher für einen offenen Kamin mit Holz oder Kohle gebraucht wurde, muss er fachkundig gefegt werden. Bevor der Anschluss eines Gasheizkamins an einen bestehenden Schornstein gemacht werden kann, muss das spezielle Anschlusset von WANDERS montiert werden.

Gasanschluss

• Benützen Sie in der Zuleitung einen zugelassenen G3/8" Abschlusshahn mit Kupplung. Der Gasanschluss befindet sich an der Rückseite des Gerätes.
• Lüften Sie die Zufuhrleitung bevor Sie am Gerät fest gekuppelt wird.
  • Vermeiden Sie Spannungen auf dem Bedienungshahn und den Leitungen. Das kann Gasleck verursachen.
  • Den Anschluss auf Gasdichtheit kontrollieren.

Montieren des konzentrischen Kanalsystems

Das konzentrische Kanalsystem besteht aus drei Teilen: die Kanäle selbst, das Durchfahrteil durch Dach oder Wand und das Mündungsstück. Der Diameter vom konzentrische Kanalsystems des Stealths ist 100/150 mm.

Vorschriften für das Montieren der Ausmündung

Die Ausmündung des Kanalsystems kann über das Dach oder die Fassade gemacht werden.

Ausbündung über das Dach

Bei Aufstellung über das Dach muss die Ausmündung mindestens 50 Zentimeter Abstand vom Dachrand sein, mit Ausnahme, wenn ein Giebel anwesend ist. Bei der Wahl der Ausmündungsstelle müssen Ventilationsöff nungen, Schwenkfenster und Öff nungen für Luftzufuhr für die Verbrennung berücksichtigt werden. Konsultieren Sie dazu die nationalen und regionalen Vorschriften, oder Fragen Sie Ihren Schornsteinfeger.

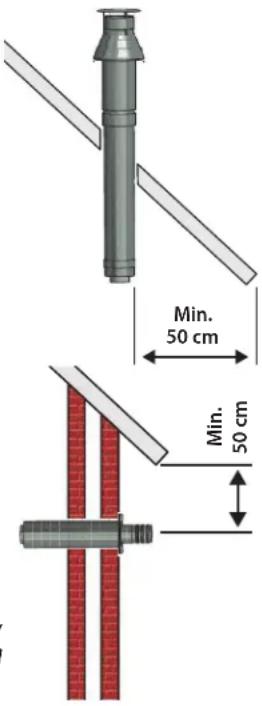

Ausbündung in der Fassade

Bei Aufstellung in der Seitenfront, muss die Ausmündung mindestens 50 Zentimeter Abstand haben von den Ecken des Gebäudes, vorspringenden Dächern, Dachrinnen Balkone und dergleichen. Dieser Abstand ist nicht nötig, wenn die Ausmündung mindestens bis zur Vorderseite des Überbaus führt.

Min. 50 cm Min. 50 cm

Bei der Wahl der Ausmündungsstelle müssen Ventilationsöff nungen, Schwenkfenster und Öff nungen für Luftzufuhr für die Verbrennung berücksichtigt werden. Konsultieren Sie dazu die nationalen und regionalen Vorschriften.

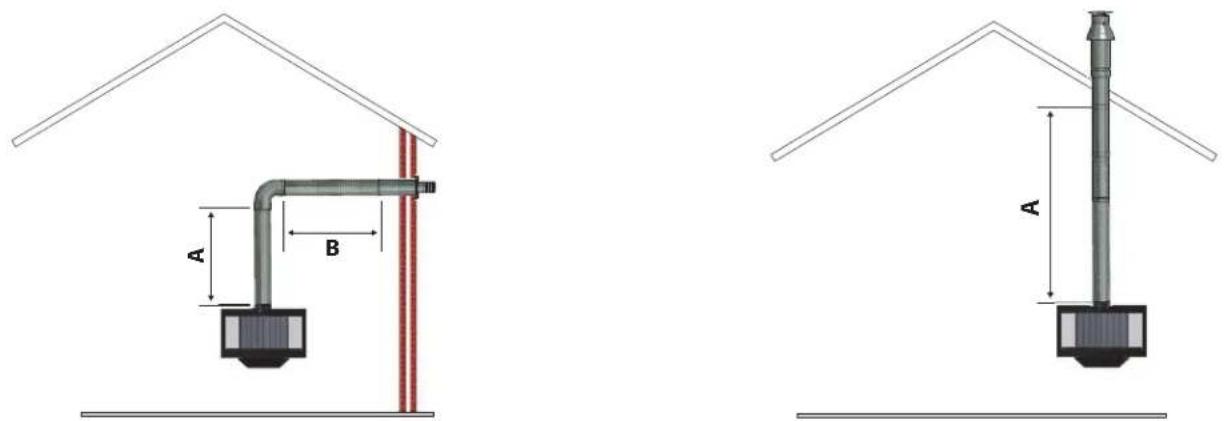

Aufstellungsmöglichkeiten des Rohrsystems

Die Totallänge des Kanalsystems darf nie länger als 10 Meter, exklusive Durchführung durch Wand oder Dach und Mündung, sein. Für einen Winkel von 90° müssen 2 Meter und für einen Winkel von 45° muss 1 Meter abgerechnet werden.

Für eine kombinierte Installation von Rauchabzug und Luftzufuhr zum Brenner, muss eine der folgenden Aufstellungsmöglichkeiten von WANDERS konzentrischem Rohrsystem verwendet werden: mit Wanddurchfuhr, mit Dachdurchfuhr oder abgewinkelter Dachdurchfuhr.

Wählen Sie eines der oben stehenden Anschlussmöglichkeiten. Montieren Sie dann den ersten Meter des konzentrischen Rohres ab dem Gegenstück im Gerät. Sie wissen dass die Montage korrekt ausgeführt ist, wenn Sie von oben den blauen Gummi Dichtungsring im Rohr sehen können. Der Abstand von der Außenseite des konzentrischen Rohrs und der Wand oder der Decke muss mindestens 5 Zentimeter betragen.

Beachten Sie die korrekte montage wenn, wegen Konstruktionsgrunde, das Abgassystem eingebaut werden muss.

Gastyp A (min.-max.) B (min. - max.) Stauplatte			Gastyp A (min.
Erdgas 1,0	- 3,0 m 0 - 3,0 m	NEIN Erdgas 1,0	- 10,0 m > 3
Propan	1,5 - 3,0 m	1,0 - 3,0 m	NEIN
Alle Maße sind exklusive die länge der Mauerdurchführung

- max) Stauplatte
m ∅ 50 mm
Propan	1,0 - 5,0 m	>3,0 m	∅ 50 mm
Alle Maße sind exklusive die länge der Dachdurchführung

A2 A1 B

Gastyp	B (min. - max.)	A1 (min. - max.)	A1 + A2 (min. - max.)	Stauplatte
Erdgas	1 - 3 m 1	- 10 m	1 - 10 m	NEIN
Propan	1,5 - 3 m	1 - 10 m	1 -10 m	NEIN
(A1 + A2 : B) : 1 Verhältnis Vertikal zu Horizontal (oder 45° Hoch) ist immer minimal 2:1
Alle Maße sind exklusive die länge der Dachdurchführung

Mauerdurchfuhr

• Montieren Sie zuerst einen Meter vertikal bevor Sie die Wanddurchfuhr machen.
• Die maximal länge horizontal ist 3 Meter.
- Legen Sie erst die Stelle des Gerätes und der Mauerdurchfuhr fest.
- Machen Sie für die Mauerdurchfuhr ein Loch von ∅ 155 mm für die Mauerdurchfuhr.
- Schließen Sie die Mauerdurchfuhr mit einer Biegung an die Mündung des Gerätes. Andrücken und die Klemmbänder anbringen. Der blaue Gummiring sorgt für genügende Dichtung des Rohrsystems und der Verbrennungsgases.
- Wenn das Gerät mehr als 1 Meter von der Wand steht müssen Sie erst das vertikale Rohr, dann den Winkel und danach die Durchfuhr durch die Fassade anbringen und diese dann gasdicht machen.

Dachdurchfuhr

Eine Dachdurchfuhr kann überall am Dach ausmünden, eventuell auch mit einem Winkel zum Dachfirst. Die Dachdurchfuhr wird mit einer universell verstellbaren Dachziegel für ein schräges Dach geliefert oder mit einer Klebeplatte für ein flaches Dach.

• Bestimmen Sie den Standort des Gerätes und die Dachdurchfuhr.
• Machen Sie ein Loch von ∅ 160 mm für die Dachdurchfuhr.
• Das Rohr vertikal an die Ausmündung des Gerätes anschließen, andrücken und das Klemmband anbringen.
• Bestimmen Sie die Länge der erforderlichen Rohre und achten darauf, dass die Klebeplatte oder der universelle Dachziegel gut am Dach anschließen;
• Sägen Sie das Aussenrohr auf die gute Länge und schließen die Dachdurchfuhr an die konzentrischen Rohre an.

Erst die Rohre anbringen, dann das Gerät aufstellen

Sie können auch die konzentrischen Rohre montieren, bevor Sie das Gerät aufstellen. Sorgen Sie dann dafür, dass Sie den Anschluss an das Gerät mit einem Rohr machen, das verkürzt werden kann.

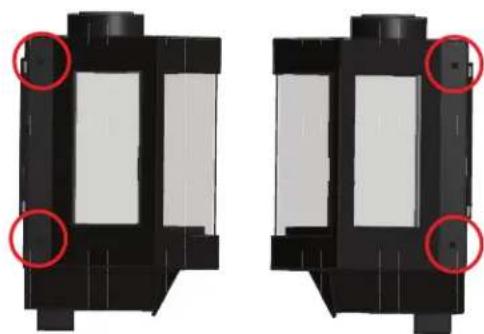

Enfernen der Glasscheibe

• Entfernen Sie zuerst die 4 Schrauben links und rechts, oben und unten am Zierrahmen und ziehen ihn nach oben hin ab.
• Entfernen Sie nun die 4 Schrauben der oberen Glasleisten.
• Lösen Sie die Schrauben der unteren Glasleisten ein wenig, diese brauchen Sie nicht zu entfernen.
  • Ziehen Sie das Glas nach oben raus.

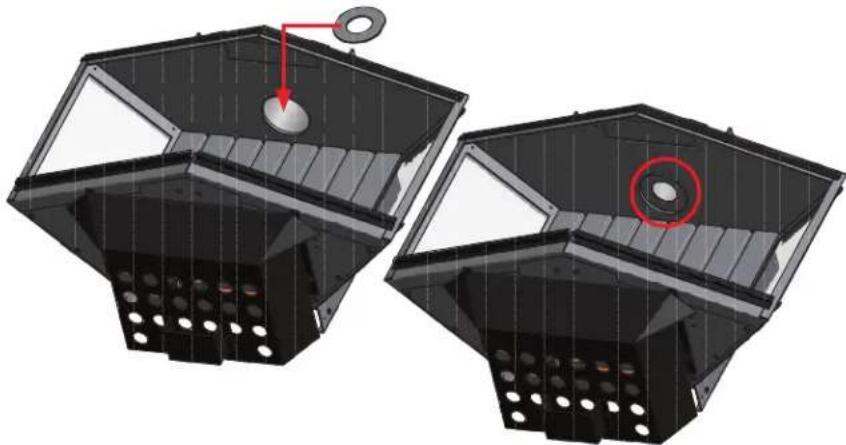

Einsetzen eines Staus

Abhängig von der Länge und Form des konzentrischen Kanalsystems ∅100 - ∅150 mm und der Ausmündungskonstruktion, muss ein Stau mit einem Durchmesser von ∅50 mm, gemäß den Tabellen auf Seite 53, oben in der Verbrennungskammer in der Rohrmündung gelegt werden. Die Standarddurchlassöff nung für Rauchgase ist ∅ 100 mm.

Beachten Sie, dass die Stauplatte korrekt montiert wird. Die inkorrekte Montage der Stauplatte kann Störungen des Betriebs des Gerätes verursachen.

Anschließen des Ofens

Sorgen Sie das die Wand an dem Sie den Kamin aufhängen das Gewicht mühelos halten kann.

• Nehmen Sie den Kamin aus der Verpackung. Entfernen Sie die Schutzplatte.
  • Entfernen Sie den Zierrahmen und das Glass wie erklärt auf Seite 54.
  • Befestigen Sie den kleinen Halter unten am Kamin um dar den Empfänger hinein zu legen.

• Montieren Sie den Bügel an der Wand.

• Montieren Sie den Kamin an den Bügel. An der Rückseite befinden sich 4 Haken.
- Legen Sie das Holzset in den Kamin wie abgebildet auf Seiten 56 und 57.
• Montieren Sie das Glass und die Zierleiste.

Holzset einlegen

Beachten Sie das die Blöcke wie auf den Bildern in den Ofen plaziert werden.

• Entfernen Sie die Zierleiste und das Glass wie gezeigt auf Seite 54.
• Füllen Sie den Boden mit den gelieferten Körner.

Bei der Nutzung von Propangas KEINE Körner benutzen.

• Verteilen Sie die Glühdrahte über den Körner.
- Legen Sie die mitgelieferte Rinde entlang den Brenner. Die Rinde nicht auf den Brenner legen.
- Die Blöcke genau wie auf den Bildern verteilen. Auf diese weise ist das Flammenbild am besten und vorkommt man Rußbildung.

• Montieren Sie das Glass und die Zierleiste.

Sorgen Sie dafür, dass Sie das Glas nicht mit den Fingern berühren, wenn Sie es wieder zurücksetzen. Fingerabdrücke brennen sich ins Glas ein.

Sorgen Sie dafür, dass die Tür wieder richtig eingesetzt und geschlossen wird, bevor Sie den Ofen anzünden.

Vermeiden Sie, dass sich ein Holzscheit oder einen Stein vor der Sparflamme befindet. Der Hauptbrenner kann sich dann nicht anzünden und unverbrenntes Gas kann sich im Ofen ansammeln. In diesem Fall müssen Sie die Sparflamme löschen und Ihren Installateur verständigen.

Es ist verboten zusätzliche keramische (Holz)scheite oder sonstiges Material dem Holzset hinzuzufügen. Benutzung von Vermiculit Körner ist verboten (Propan). Der Ofen funktioniert dann nicht gebührendermassen und kann unersetzlich beschädigt werden. Keramische Holzscheite sind ausschliesslich mit der gleichen Sorte von Scheiten von WANDERS zu ersetzen.

Electrisch schema / Electrical scheme / Schéma électrique / Schaltplan

Technische tekeningen / Technical drawings / Dessins techniques / Technische Zeichnungen

Stealth

Vor der Montage muss der Installateur kontrollieren, ob die Angaben auf der Modellplakette mit der Gasart und dem Druck an welchen der Kamin angeschlossen werden soll übereinstimmen. Wenn das nicht der Fall ist, darf der Kamin nicht angeschlossen werden.

	A B C D E F G
NL	Land	Gassoort	Voordruk	Nom. belasting	Branderdruk	Inspuiter	Verbruik
GB	Country	Gastype	Pre-pressure	Nom. pressure	Burner pressure	Injectors	Consumption
FR	Pays	Type du gaz	Pré-pression	Pression nom.	Pression bruleur	Injecteur	Consomation
DE	Land	Gastyp	Vordruck	Nom. Belastung	Brennerdruck	Düsen	Verbrauch

bitte kopie vom kaufbeleg beifügen

naam / name / nom / name

Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sichtbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren, müssen aber mit Ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfärbungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfärbungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfärbungen zu minimalisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Verlängerung der Garantie.

Alle Folgeschäden sind ausgeschlossen.
