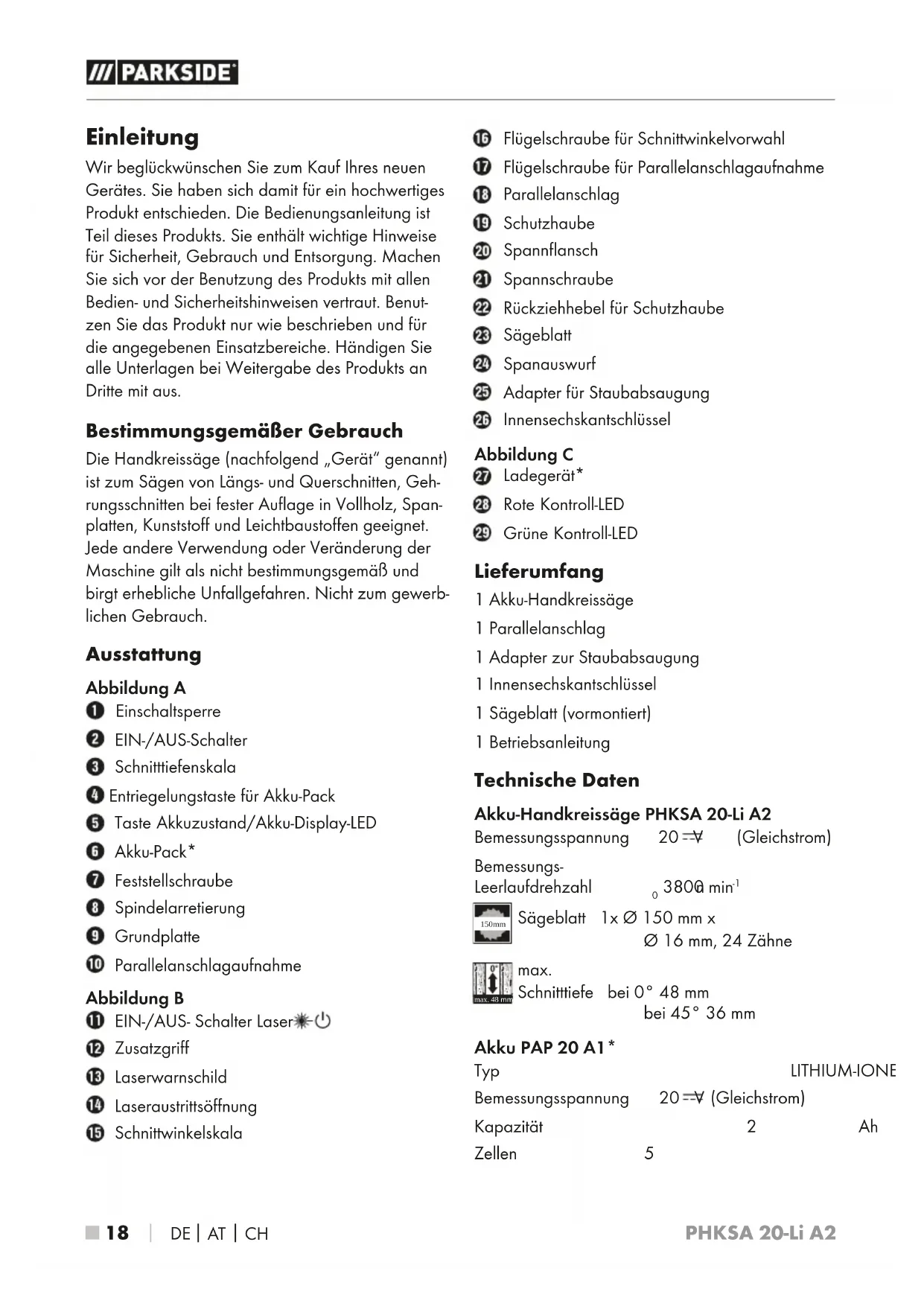

Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benut- zen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Die Handkreissäge (nachfolgend „Gerät“ genannt) ist zum Sägen von Längs- und Querschnitten, Geh- rungsschnitten bei fester Auflage in Vollholz, Span- platten, Kunststoff und Leichtbaustoffen geeignet. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum gewerb- lichen Gebrauch. Ausstattung Abbildung A Einschaltsperre EIN-/AUS-Schalter Schnitttiefenskala Entriegelungstaste für Akku-Pack Taste Akkuzustand/Akku-Display-LED Akku-Pack* Feststellschraube Spindelarretierung Grundplatte Parallelanschlagaufnahme Abbildung B EIN-/AUS- Schalter Laser Zusatzgriff Laserwarnschild Laseraustrittsöffnung Schnittwinkelskala Flügelschraube für Schnittwinkelvorwahl Flügelschraube für Parallelanschlagaufnahme Parallelanschlag Schutzhaube Spannflansch Spannschraube Rückziehhebel für Schutzhaube Sägeblatt Spanauswurf Adapter für Staubabsaugung Innensechskantschlüssel Abbildung C Ladegerät* Rote Kontroll-LED Grüne Kontroll-LED Lieferumfang 1 Akku-Handkreissäge 1 Parallelanschlag 1 Adapter zur Staubabsaugung 1 Innensechskantschlüssel 1 Sägeblatt (vormontiert) 1 Betriebsanleitung Technische Daten Akku-Handkreissäge PHKSA 20-Li A2 Bemessungsspannung 20 V (Gleichstrom) Bemessungs- Leerlaufdrehzahl n

150mm Sägeblatt 1x Ø 150 mm x Ø16mm, 24 Zähne max. 48 mm max. Schnitttiefe bei 0° 48 mm bei 45° 36 mm Akku PAP 20 A1* Typ LITHIUM-IONEN Bemessungsspannung 20 V (Gleichstrom) Kapazität 2 Ah Zellen 5PHKSA 20-Li A2

 19 ■ Akku-Schnellladegerät PLG 20 A1* EINGANG/Input Bemessungsspannung 230–240 V ∼, 50 Hz (Wechselstrom) Bemessungsaufnahme 65 W Sicherung (innen) 3,15 A T3.15A AUSGANG/Output Bemessungsspannung 21,5 V (Gleichstrom) Bemessungsstrom 2,4 A Ladedauer ca. 60 min Schutzklasse II / (Doppelisolierung)

Geräuschemissionswert Messwert für Geräusch ermittelt entsprechend EN62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel L

= 74,3 dB (A) Unsicherheit K K

= 3 dB Schallleistungspegel L

= 3 dB Gehörschutz tragen! Schwingungsemissionswert Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841: Sägen von Holz a

Unsicherheit K = 1,5 m/s

HINWEIS ► Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissions- werte sind nach einem genormten Prüfver- fahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. ► Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissions- werte können auch zu einer vorläufigen Ein- schätzung der Belastung verwendet werden. WARNUNG! ► Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück be- arbeitet wird. ► Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Ge- brauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispiels- weise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akku- betriebene Elektrowerkzeuge (ohne Netzleitung).PHKSA 20-Li A2 ■ 20 

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschluss- leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungs- leitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Be- nutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Ver- letzungen führen. b) T ragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Elektrowerk- zeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elekt- rowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Fin- ger am Schalter haben oder das Elektrowerk- zeug eingeschaltet an die Stromversorgung an- schließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Da- durch können Sie das Elektrowerkzeug in uner- warteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.PHKSA 20-Li A2

 21 ■ g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, sind diese an- zuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Ge- fährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung

desElektrowerkzeugs a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtig- ten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Einsatz- werkzeug, Einsatzwerkeuge usw. entspre- chend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgese- henen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung

desAkkuwerkzeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Ge- brauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.PHKSA 20-Li A2 ■ 22 

e) Benutzen Sie keinen beschädigten oder ver- änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Tempera- turen über 130 °C (265°F) können eine Explo- sion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerk- zeug niemals außerhalb des in der Betriebs- anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen- einstrahlung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämt- liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienst- steIlen erfolgen. Gerätespezifische Sicherheits- hinweise für Handkreissägen Sicherheitshinweise für alle Sägen Sägeverfahren

GEFAHR! Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäu- se. Wenn beide Hände die Säge halten, kön- nen diese vom Sägeblatt nicht verletzt werden. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück nie- mals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Säge blattes oder Verlust der Kont- rolle zu minimieren. e) Halten Sie das Elektrowerkzeug an den iso- lierten Griffflächen, wenn Sie Arbeiten aus- führen, bei denen das Einsatzwerkzeug ver- borgene Stromleitungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kanten- führung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Säge- blatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnah- mebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.PHKSA 20-Li A2

 23 ■ h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder- schrauben. Die Sägeblatt-Unterlegscheiben und - schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebs- sicherheit. Weitere Sicherheitshinweise für alle Sägen Rückschlag – Ursachen und entsprechende Sicherheitshinweise ▯ Ein Rückschlag ist die plötzliche Reaktion infol- ge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedien- person bewegt; ▯ wenn sich das Sägeblatt in dem sich schließen- den Sägespalt verhakt oder verklemmt, blo- ckiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück; ▯ wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt heraus bewegt und die Säge in Rich- tung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rück- schlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werk- stück zu entfernen oder sie rückwärts zu zie- hen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklem- men des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten kön- nen sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, und zwar sowohl in der Nähe des Sägespalts als auch an der Kante. e) Verwenden Sie keine stumpfen oder beschä- digten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rück- schlag. f) Ziehen Sie vor dem Sägen die Schnitt-Tiefen- und Schnitt-Winkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einseh- bare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blo- ckieren und einen Rückschlag verursachen.PHKSA 20-Li A2 ■ 24 

Funktion der unteren Schutzhaube a) Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Ver- wenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöff- neter Position fest. Sollte die Säge unbeab- sichtigt zu Boden fallen, kann die untere Schutz- haube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn untere Schutz- haube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Öffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie z. B. „Tauch- und Winkelschnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht. Bei allen anderen Sägear- beiten soll die untere Schutzhaube automatisch arbeiten. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein un- geschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblattes. Sicherheitshinweise für Ladegeräte ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ■ Wenn die Netzanschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet. ACHTUNG! ♦ Dieses Ladegerät kann nur die folgenden Batterien laden: PAP 20 A1/PAP 20 A2/ PAP20 A3/PAP 20 B1/PAP 20 B3. ♦ Eine aktuelle Liste der Akkukompatibilität finden Sie unter www.Lidl.de/Akku. WARNUNG! ■ Betreiben Sie das Gerät nicht mit beschä- digtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebens- gefahr durch elektrischen Schlag.PHKSA 20-Li A2

 25 ■ Ergänzende Anweisungen ■ Verwenden Sie keine Schleifscheiben. ■ Verwenden Sie nur Sägeblätter mit Durch- messern entsprechend den Aufschriften auf der Säge. ■ Verwenden Sie das richtige Sägeblatt ent- sprechend dem zu sägenden Werkstoff. ■ Verwenden Sie nur Sägeblätter mit einer Drehzahl-Kennzeichnung, die der auf dem Elektrowerkzeug angegebenen Drehzahl entspricht oder höher ist. ■ Sägeblätter, die zum Schneiden von Holz oder ähnlichen Werkstoffen vorgesehen sind, müssen der EN 847-1 entsprechen. ■ Vermeiden Sie beim Sägen von Kunststoff ein Schmelzen des Kunststoffs. ■ Tragen Sie beim Sägen eine Staubmaske. ■ Verwenden Sie nur empfohlene Sägeblätter. ■ Immer einen Gehörschutz tragen! Sicherheitshinweise für Kreissägeblätter Schutzhandschuhe tragen! Atemschutz tragen! Schutzbrille tragen! Gehörschutz tragen! VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Originalzubehör/-zusatzgeräte ■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist. WARNUNG! ■ Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag und Feuer führen. WARNUNG! Schützen Sie sich vor Laserstrahlung: P max. < 1 mW · λ 6 50 nm · EN 60825-1:2014 Schauen Sie nicht direkt in den Laserstrahl, bzw. in die Öffnung, aus der er austritt. WARNUNG! ► Das Betrachten des Laserausgangs mit op- tischen Instrumenten (z.B. Lupe, Vergröße- rungsgläsern, u.ä.) ist mit einer Augenge- fährdung verbunden. ► Vorsicht! Wenn andere als die hier angege- benen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen aus- geführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen. ■ Richten Sie den Laserstrahl niemals auf reflek- tierende Flächen, Personen oder Tiere. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen. VORSICHT! ► Wenn andere als die hier angegebenen Be- dienungs- oder Justiereinrichtungen benutzt, oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungs- exposition führen.PHKSA 20-Li A2 ■ 26 

Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. C) VORSICHT! ► Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen. HINWEIS ► Laden Sie den Akku-Pack nie, wenn die Um- gebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-Ionen- Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80%. Das Lagerungsklima soll kühl und trocken sein in einer Umge- bungstemperatur zwischen 0 °C und 50 °C. ♦ Stecken Sie den Akku-Pack in das Lade- gerät (siehe Abb. C). ♦ Stecken Sie den Netzstecker in die Steckdose. Die rote Kontroll-LED leuchtet. ♦ Die grüne Kontroll-LED signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist. ACHTUNG! ♦ Sollte die rote Kontroll-LED blinken, dann ist der Akku-Pack überhitzt und kann nicht aufgeladen werden. ♦ Sollte die rote und grüne Kontroll-LED gemeinsam blinken, dann ist der Akku- Pack defekt. ♦ Laden Sie einen Akku-Pack niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack überhitzt und dadurch die Lebensdauer des Akkus verringert wird. ♦ Schalten Sie das Ladegerät zwischen auf- einanderfolgenden Ladevorgängen für mind. 15 Minuten ab. Ziehen Sie dazu den Netz- stecker. Akku-Pack ins Gerät einsetzen/entnehmen Akku-Pack einsetzen ♦ Lassen Sie den Akku-Pack in den Griff einrasten. Akku-Pack entnehmen ♦ Drücken Sie die Entriegelungstaste und entnehmen Sie den Akku-Pack . Akkuzustand prüfen ♦ Drücken Sie zum Prüfen des Akkuzustands die Taste Akkuzustand (siehe Abb. A). Der Zu- stand wird in der Akku-Display-LED wie folgt angezeigt: ROT/ORANGE/GRÜN = maximale Ladung ROT/ORANGE = mittlere Ladung ROT = schwache Ladung – Akku aufladen Funktion der Schutzhaube prüfen ♦ Ziehen Sie den Rückziehhebel für Schutz- haube bis zum Anschlag. Die Schutzhaube

muss ohne zu klemmen be- wegbar sein und bei loslassen des Rückziehhebels für die Schutzhaube selbst in die Ausgangs- position zurückspringen.PHKSA 20-Li A2

 27 ■ Inbetriebnahme Sägeblatt montieren/wechseln Sägeblatt nur bei gezogenem Akku-Pack wechseln!

1. Setzen Sie die Schnitttiefe (mittels Feststell-

schraube ) auf die minimalste Position, 0 mm.

2. Schwenken Sie die Schutzhaube mit Hilfe

des Rückziehhebels zurück und stellen Sie das Gerät ab.

3. Betätigen Sie die Spindelarretierung (bis sie

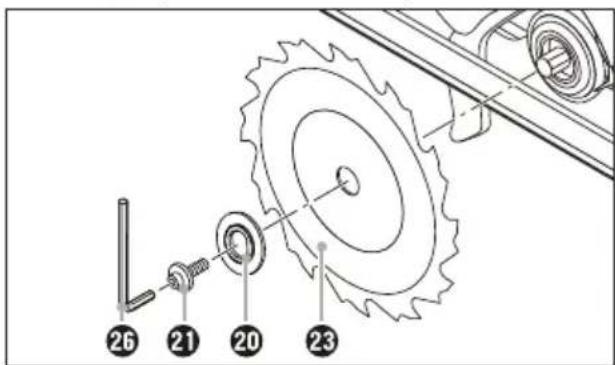

einrastet) und lösen Sie mit dem Innensechskant- schlüssel die Spannschraube . Nehmen Sie jetzt die Spannschraube und den Spann- flansch ab (siehe auch Abb. A). Abb. A: Sägeblatt wechseln

5. Einbau des Sägeblattes entsprechend in

umgekehrter Reihenfolge wie beschrieben vor- nehmen.

6. Betätigen Sie die Spindelarretierung

(bis sie einrastet) und ziehen Sie mit dem Innensechs- kantschlüssel die Spannschraube fest. WARNUNG! ► Der Pfeil auf dem Sägeblatt muss mit dem Drehrichtungspfeil (Laufrichtung, an der Schutzhaube markiert) übereinstimmen. ■ Stellen Sie sicher, dass das Sägeblatt für die Drehzahl des Werkzeuges geeignet ist. Parallelanschlag ♦ Lösen Sie die Flügelschraube und setzen Sie den Parallelanschlag in die Parallelanschlag- aufnahme ein. ♦ Stellen Sie die gewünschte Schnittbreite ein. Unter zu Hilfenahme der Skala auf dem Parallel anschlag und den Aussparungen in der Grundplatte (siehe auch Abb. B). Die rechte Aussparung in der Grundplatte ist für die Schnittwinkeleinstellung 0°. Die linke Aus- sparung in der Grundplatte ist für die Schnitt- winkeleinstellung 45°. ACHTUNG! ♦ Stellen Sie den Parallelanschlag so ein, dass dieser niemals die Schutzhaube oder das Sägeblatt berühren kann! Abb. B: Schnittbreite 3 cm ♦ Ziehen Sie die Flügelschraube wieder fest. Spanabsaugung anschließen ♦ Stecken Sie den Adapter zur Staubab- saugung auf den Spanauswurf . Wahlweise je nach Durchmesser von der Staub- und Spanabsaugung. ♦ Schließen Sie eine zugelassene Staub- und Spanabsaugung an. HINWEIS ► Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub entsteht, ist das Gerät an eine passende, geprüfte Absaugvorrichtung anzuschließen.PHKSA 20-Li A2 ■ 28 

Bedienung Ein- und ausschalten Einschalten ♦ Drücken Sie die Einschaltsperre nach links oder rechts und halten diese gedrückt. ♦ Betätigen Sie den EIN-/AUS-Schalter

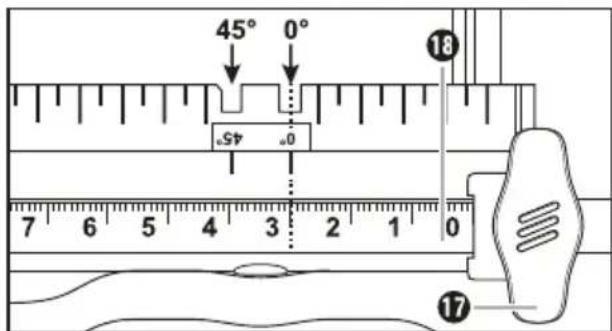

Nachdem die Maschine angelaufen ist, können Sie die Einschaltsperre wieder loslassen. Ausschalten ♦ Lassen Sie den EIN-/AUS-Schalter los. Schnittwinkel einstellen Sie können den Schnittwinkel mit der Schnittwinkel- skala bestimmen. ■ Lösen Sie die Flügelschraube der Schnitt- winkelvorwahl. Stellen Sie den gewünschten Winkel an der Schnittwinkelskala ein und ziehen Sie die Flügelschraube wieder fest. Schnitttiefe einstellen HINWEIS ► Die Schnitttiefe ca. 3 mm größer als die Materialstärke wählen. Dadurch erzielen Sie einen sauberen Schnitt. ♦ Lösen Sie die Feststellschraube , stellen Sie die gewünschte Schnitttiefe an der Schnitt- tiefenskala ein und ziehen Sie die Feststell- schraube wieder fest. Handhabung der Handkreissäge

1. Gerät – wie unter „Ein- und ausschalten” be-

schrieben – einschalten und mit der vorderen Kante der Grundplatte auf das Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

oder an einer aufgezeichneten Linie aus.

3. Halten Sie die Maschine mit beiden Händen an

den Griffen und sägen Sie mit mäßigem Druck. Laser ein- und ausschalten Einschalten ♦ Drücken Sie den EIN- /AUS- Schalter Laser

Ausschalten ♦ Drücken Sie den EIN- /AUS- Schalter Laser

Tipps und Tricks ■ Ein Ausreißen der Schnittkante bei empfind- lichen Oberflächen, z.B. beschichteten Span- platten oder Türen, vermeiden Sie, indem Sie ein Kreppband auf die Schnittlinie kleben. Dies hat ferner den Vorteil, dass sich auf dem Krepp- band auch besser anzeichnen lässt als auf einer glatten Oberfläche. Noch wirkungsvoller ver- meiden Sie ein Ausreißen der Schnittkante durch ein aufgespanntes dünnes Holz, das mitgesägt wird.PHKSA 20-Li A2

 29 ■ Wartung und Reinigung WARNUNG! VERLETZUNGS- GEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku. Die Akku-Handkreissäge ist wartungsfrei. ■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff an- greifen. ■ Die Schutzhaube muss sich immer frei bewegen und selbsttätig schließen können. Halten Sie deshalb den Bereich um die Schutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. ■ Soll ein Lithium-Ionen-Akku längere Zeit gela- gert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80%. Das optimale Lagerungsklima ist kühl und trocken. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z. B. Akku, Ladegerät) können Sie über unsere Service- Hotline bestellen. Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Akkus nicht in den Hausmüll! Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie Akku-Pack und/oder das Gerät über die an gebotenen Sammel- einrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge/Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie die Verpackung umwelt- gerecht. Beachten Sie die Kennzeich- nung auf den verschiedenen Verpack- ungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmateri- alien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe. Möglichkeiten zur Entsorgung des aus- gedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwor- tung und wird getrennt gesammelt.PHKSA 20-Li A2 ■ 30 

Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kauf- preis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Ge- rät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Sie erhalten auf die Akku-Packs der X12V und X20V Team Serie 3 Jahre Garantie ab Kaufdatum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor- handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kos- tenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen wer- den können oder für Beschädigungen an zerbrechli- chen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Be- dienungsanleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie. Garantiezeit gilt nicht bei ■ normaler Abnutzung der Akkukapazität ■ gewerblichen Gebrauch des Produktes ■ Beschädigung oder Veränderung des Produktes durch den Kunden ■ Missachtung der Sicherheits- und Wartungs- vorschriften, Bedienungsfehler ■ Schäden durch ElementarereignissePHKSA 20-Li A2

 31 ■ Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hin- weisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN)373436_2104 als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Pro- dukt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoft- ware herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und kön- nen mittels der Eingabe der Artikelnummer (IAN) 373436_2104 Ihre Bedienungsanleitung öffnen. WARNUNG! ► Lassen Sie Ihre Geräte von der Service- stelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ► Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Service Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 373436_2104 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006/42/EG) EG-Niederspannungsrichtlinie (2014/35/EU, nur Ladegerät) Elektromagnetische Verträglichkeit (2014/30/EU) RoHS Richtlinie (2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be- schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimm ter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte harmonisierte Normen EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017/A11:2020 EN 55014-2:2015 EN 60335-1:2012/A2:2019 EN 60335-2-29:2004/A11:2018 EN 62233:2008

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019 EN 60825-1:2014 EN IEC 63000:2018 Typbezeichnung der Maschine: Akku-Handkreissäge PHKSA 20-Li A2 Herstellungsjahr: 09–2021 Seriennummer: IAN 373436_2104 Bochum, 03.09.2021 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.PHKSA 20-Li A2

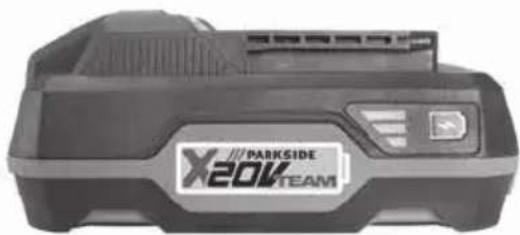

 33 ■ Ersatz-Akku Bestellung Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln. Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein. HINWEIS ► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline. Telefonische Bestellung Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (IAN 373436_2104) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.PHKSA 20-Li A2 ■ 34
