USER MANUAL: FLYWHEEL SLICER

MODELS:

GEBRAUCHSANLEITUNG: HANDBETRIEBENE AUFSCHNITTMASCHINE MIT SCHWUNGRAD

MODELLE:

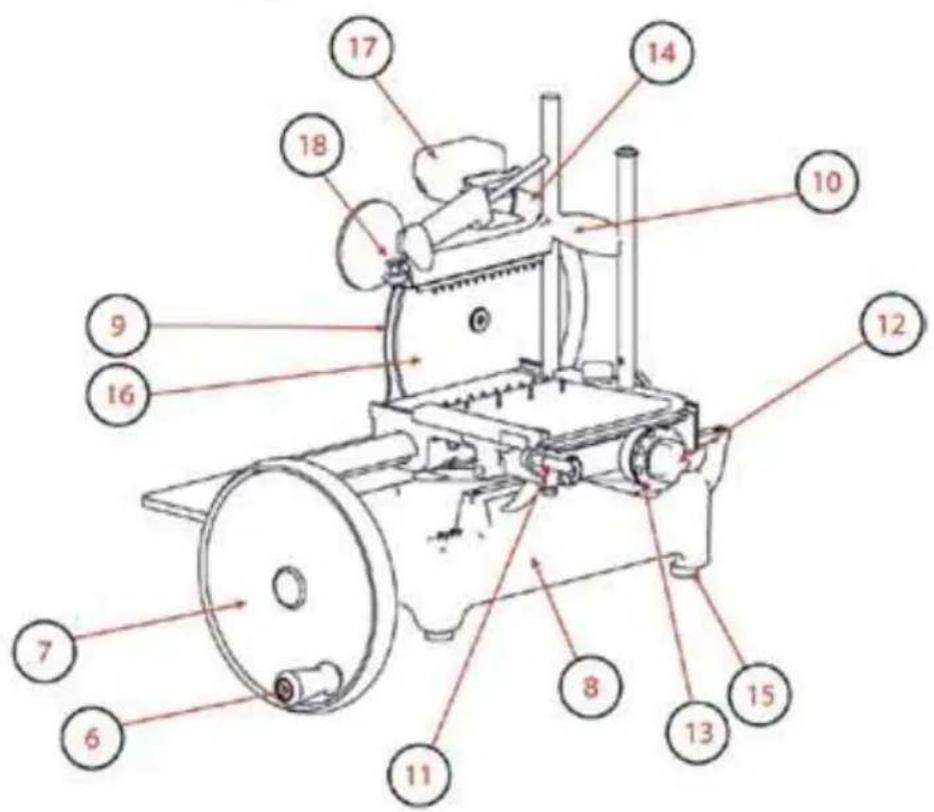

1. Auffangteller
2. Restehalter
3. Schneidgutpresse
4. Schneidgutplatte
5. Schlitten
6. Schwungradgriff
7. Schwungrad
8. Gehäuse
9. Messerschutz
10. Senkrechtlauf der Schneidgutprese
11. Hebel für schelle Bewegung des Obertellers
12. Handrad für Vorwärtsbewegung des Obertellers
13. Reglerknopf fur die schnittdicke
14. Messerabdeckung
15. Stutzfuß
16. Messer
17. Schleifvorrichtung

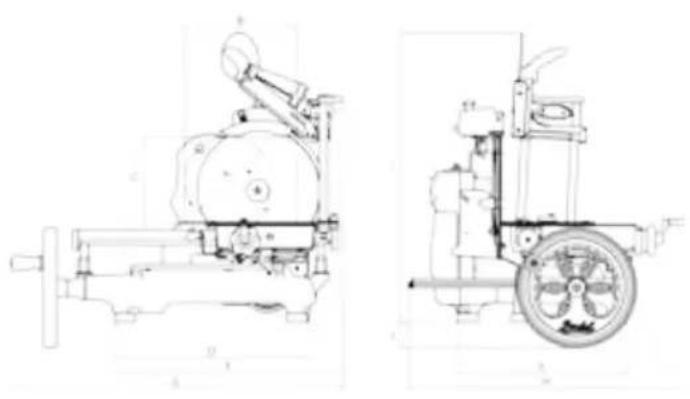

Abb.1

BESCHREIBUNG

Schwungrad-Aufschnittmaschinen mit kreisrundem Messer, die ausschließlich zum Aufschneiden von Lebensmitteln des Typs und der große bestimmt sind, die in der vorliegenden Anleitung genannot werden. Die Hauptbestandteile des Gerätes werden in Abbildung 1 gezeigt.

SICHERHEIT

Die in dieser Anleitung beschriebenen Geräte erfüllen die europäischen Hygiene- und Sicherheitsstandards der aktuellen Bestimmungen. Zu Ihrer Sicherheit möchten wir Sie bitten, unbedingt die folgenden Anweisungen zu befolgen:

• Bevor Sie das Gerät benutzen,lesen Sie aufmerksam alle Anweisungen;

• Das Produkt ist nicht zum Gebrauch durch Kinder geeignet;

• Verwenden Sie das Gerät nun nach entsprechender Anweisung und wenn Sie sich in einwandfreiem körperlichem und geistigem Zustand befinden;

• Verwenden Sie das Gerät auf keinen Fall anders als in der vorliegenden Anleitung beschrieben;

• Installieren Sie das Gerät in Übereinstimmung mit den Anweisungen im Abschnitt „Installation";

• Stellen Sie das Gerät an einem Ort auf, zu dem Unbefugte und vor allem Minderjährige keinen Zugang haben;

• Seien Sie beim Verwendendes Gerätes stets hochkonzentriert und setzen Sie sich nicht ablenken;

-Gestatten Sie den Gebrau

ch des Gerätes niemand, der die vorliegende Anleitung nicht gelesen und/oder verstanden hat;

• Tragen Sie bei der Verwendung keine flatternden Kleidungsstücke oder weiten Armel;

• Gestatten Sie während des Schneidvorgangs niemandem, außer dem Bediener, sich dem Gerät zuannahn;

Die Beschildierung am Gerät darf nicht entfernt, überdeckt oder verändert werden und ist im Falle einer Beschädigung umgehend zuersetzen;

Die Schutzvorrichtung dar nicht entfernt und die mechanischen Schutzvorrichtungen dürfen nicht verändert werden;

• Es dürfen ausschließlich die zugelassenen Produkte aufgeschritten werden. Versuchen Sie niemals, nicht zugelassene Produkte zu schreiben;

• Halten Sie den Ablagebereich für die Aufschnittware, den gesamtten Bereich um das Gerät und den Fußboden im Arbeitsbereich immer sauber und trocken;

• Nutzen Sie das Gerät nicht als Fläche zum Abstützen oder zum Ablegen von Gegenständen, die nicht für den Schneidevorgang erforderlich sind;

• Benutzen Sie die Aufschnittmaschine nicht, wenn der Abstand zwischen dem Messer und dem Sicherheitsring des Messers 6 mm infolge der normalen Abnutzung übersteigt. Wenden Sie sich in dieser Fall an den Hersteller oder an eine autorisierte Kundendienstelle, um das Messer auswechseln zu halten;

• Halten Sie das Gerät bei einem Defekt, ungewöhnlicher Funktionseise, Verdacht

auf einen Bruch, nicht korrekten Bewegungen oder ungewöhnlichen Gerauschensofort an und fordern Sie den Eingriff von autorisiertem Kundendienstpersonal an;

• Tragen Sie bei den Reinigungss- und Wartungsarbeiten immer Schnitt- und rissfeste Schutzhandschuhe;

• Legen Sie die aufzuschneidende Ware nur auf der beweglichen Oberplatte ab bzw. entfern den Sie sie von selbstiger, wenn die Platte vollständig darüber gesetzt ist (weit entfernt vom Messer) und der Schlitten sich vollständig in Richtung Bediener befindet;

• Lassen Sie die Platte während des Schneidvorgangs ausschließlich mithilfe des SchwungradesGLEiten.

• Berühren Sie das Produkt während des Schneidvorgangs nie mit den Handen. Halten Sie die Hande immer vom Messer fern;

• Es ist nicht zulässig, für das Aufschneiden andere als die vom Hersteller für die Ausstattung der Maschine vorgesehen Zubehörteile zu benutzen. Der Hersteller leht jeder Verantwortung für Schäden ab, die die Folge von unsachgemäßem Gebrauch, von durch nicht autorisiertes Personal ausgeführten Änderungen und/oder Reparaturen sowie Gebrauch von nicht originalen oder nicht speziell für das Gerätemodell geeigneten Ersatzteilen sind.

Umgebungsbedingungen für den Betrieb:

• Temperature: zwischen -5°C und +40°C

• Max. Feuchtigkeit 95%

NICTAUFSCHNEIDEN:

• gefrorene Lebensmittel;

• tiefgekuhlte Lebensmittel;

• Lebensmittel mit Knochen (Fleisch und Fisch);
• alle anderen nicht zu Ernährungszwecken vorgesehen Produkte.

Restrisiken

Der Schutzring um das Messer schützt den Bediener vor dem versehentlichen Kontakt mit dem Messer; trotzdem kann dieser Schutz die Schneidgebung nicht vollständig beseitigen.

ACHTUNG! Halten Sie ihre Höhe beim Reinigen und Schleifen des Messers unbedingt möglichst welt vom nicht geschützten Bereich entfernt. Es wird das Tragen von Schutzhandschuhen empfohlen.

INSTALLATION

Wenn keine Standsäule (optional) verwendet wird, stellen Sie das Gerät auf eine gut nivellierte, glatte, trockene und dem Gewicht des Gerätes und des Schneidgutes angemessene Fläche. Stellen Sie sicher, dass die Bewegung von Schwungrad und Schlitten sowie das Aufladen des Schneidguts durch nichts beeinträchtigt werden. Die empfohlene Höhe der Arbeitsfläche beträgt ca. 80 cm. Heben Sie das Gerät vorsichtig an und setzen Sie die Gummifüße in die zugehörigen Sitzedes Sockels ein. Bei einigen Modellen können die vorderen Stützfüße abmontiert und in der gewündsten Position, je nach Tiefe der Arbeitsfläche, angebracht werden.

Um Transportschaden zu vermeiden, werden einige Modelle mit separatem, nicht montiertem Schwungrad gefelfert.

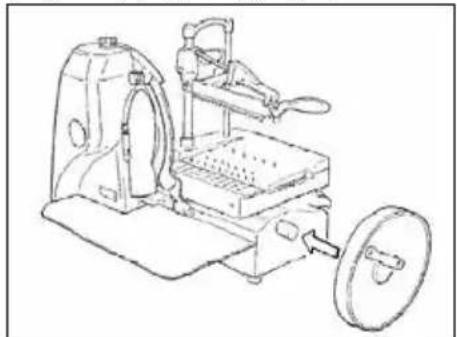

Wenn das Schwungrad bei Lieferung des Gerätes nicht montiert ist, gehen Sie wie folgt vor:

• Das Schwungrad auf die Welle setzen und die korrekte Übereinstimmung der Bohrungen der Muffe für Schwungrad und Welle überprüfen (Abb. 3-A).
• Den Konusstift in di Muffe einsetzen, wobei das spitze Ende (kleinerer Durchmesser) zur Muffe hin zeigen muss (Abb. 3-B).

ACHTUNG! Ist der Stift korrekt positioniert, er sich beinahe mühelos gen.

• auf den Stift klopfen, bis er vollständig eingeführt ist.

BEDIENUNG

• Sicherstellen, dass das Messer durch den Klingenschutz gut geschützt ist:

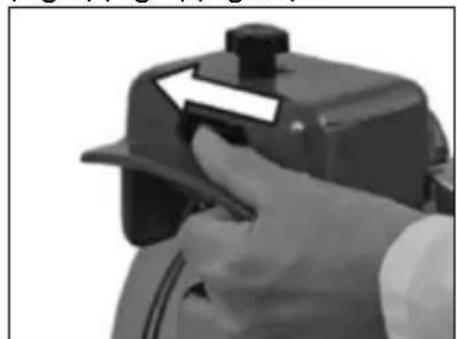

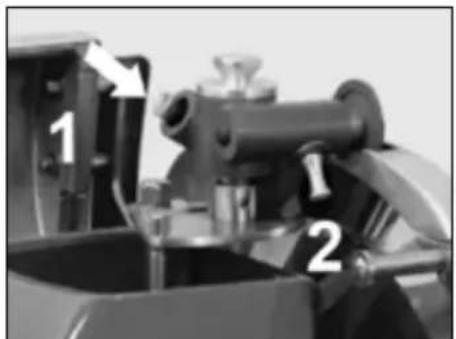

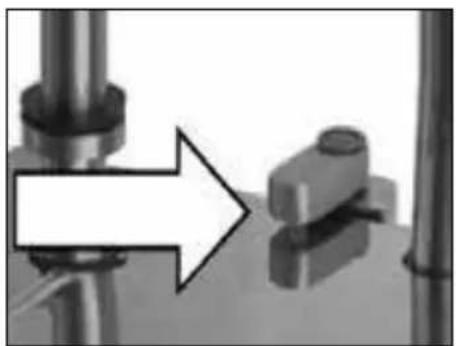

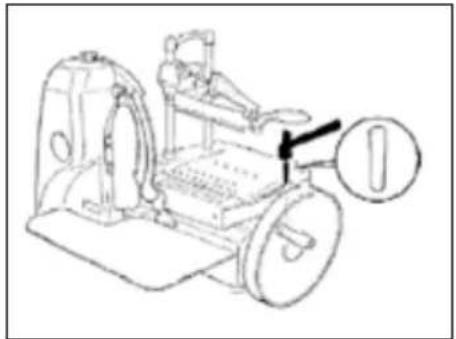

• Mit dem Klingenschutz-Sperrhebel, falls vorhanden (Abb. 4)
• Kontrollieren Sie, dass sich der Reglerknopf für die Stärke in der sicheren Position (Position "0") (13) befindet.
  -Betätigen Sie das Schwungrad (7),um den Schlitten (5) bis an den vorderen Anschlag Bediener) zu bewegen;
• Fahren Sie die Schneidgutplatte (4) mithilfe des Schnellvorschubsystems (11) oder des Vorschubsystems der Platte (12) vollständig darüber (weg vom Messer);
• Legen Sie die aufzuschneidende Ware auf die Schneidgutplatte;
• Nach dem model: a) Beide Griffe der Presse greifen und gleichzeitig nach unten schieben (10-18), bis das Werkstück eingespannt ist; b) den Gleitthebel der Presse (10) greifen und bis zum Ende senken, den

Sperrgriff (18) greifen und auf das Werkstück schiben, bis es eingespannt ist;

Die gewünschte Schnittdicke...,davu gleichzeitigen den Griff drehen und die Stärke auswahlen;
- Nähern Sie die Schneidgutplatte (Richtung Messer) mithilfe des Schnellvorschubsystems der Platte (11) oder des Vorschubsystems (12) an;

ACHTUNG! Zwischen Produkt und Messer 0,5 cm Freiraum halten.

• Den Klingenschutz aufdecken, den Sperrhebel, fallsvorhanden, verwenden, oder den Klingenschutz in Ruheposition bringen, um das Messer freizulegen.

ACHTUNG Scharfes Messer, Schneidgefahr!

Wenn das Messer nicht vom Schutz bedeckt ist, achten Sie besonderss darauf, ihre Hande welt vom ungeschützten Bereich entfernt zu halten.

• Betätigen Sie das Schwungrad, indem Sie es im Uhrzeigersinn drehen.

ACHTUNG Beschädigungsgefahr! Drehen Sie

das Schwungrad des Wagens nicht in der entgegengesetzen Richtung; die umgekehrte Rotation des Schwungrads kann ernsthafte Schaden am Gerät verursachen.

• Wahrend der Rückkehr des Schlittens (in Richtung Bediener) wird die mechanische Vorrichtung betatigt, die die Oberplatte quer in Richtung Messer bewegt;
• Wenn die Schneidgutplatte den Anschlag der Bewegung Richtung Messer erreicht, halten Sie an und haben Sie die Anschlagplatte an. Nutzen Sie

das Vorschubsystem oder das Schnellvorschubsystem der Platte, um diese vom Messer wegzubewegen. Legen Sie das Produkt wieder auf, blockieren Sie es erneut mit der Anschlagplatte und beginnen Sie wieder mit dem Aufschniden;
Zum Entnehmen des Werkstücks den gesamten Vorgang in umgekehrter Reihenfolge vornehmen.

ACHTUNG Schneidgefahr! Nach dem Schneidvorgang den Hebels entgegenesetzter Richtung drehen: der Schutzring legt sich über das Messer und räumt somit den Gefahrenzustand aus.

REINIGUNG

Die Maschinen müssen nach dem Gebrauch gründlich gereinigt werden. Nach einem mehr oder weniger langen Stillstand zusätzlich diese auch vor Gebrauch gereinigt werden. Tragen Sie schnitt- und rissfeste Schutzhandschuhe und führen Sie alle Arbeiten mit hochster Vorsicht aus.

Reinigungsk Produkte:
Verwenden Sie ausschließlich Wasser und ein weiches Schwammtuch und bei Bedarf eine keine halbsteife Nylon-bürste für die Bereiche von Schneidgut- und Anschlagplatte. Reinigen Sie das Gerät nicht mit Strahlwasser, Dampf oder ähnlichen Methoden.

AUSEINANDERBAUEN

-Vergewissern Sie sich, dass der Schutz das Messer (9) gut bedeckt;
- Wird der Schneidschutz von einer Schraube gehalten, erhmen Sie diese und den Schneidschutz ab. Wird der

Schneidschutz nicht von einer Schraube gehalten, drehen Sieihn von rechts nach links, umihn zu öffnen.

• Beim Modell B2 den magnetischen Restehalter entfernen; zum Entfernen die Halterung des Restehalters nach obenziehen;

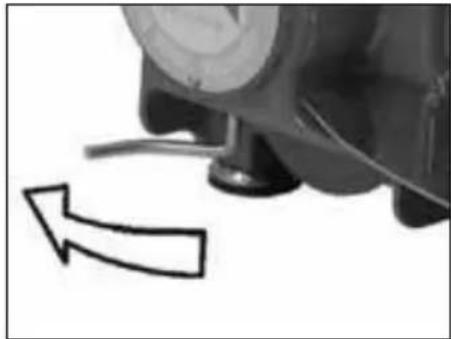

• Entfernen Sie die Schale falls vorhanden (Abb. 5-A);
  Die Schneidgutplatte entfern: a) Ist an der Platte ein Sperrhebel vorhanden, drehen Sie diesen gegen den Uhrzeigersinn (Abb. 5-B), haben Sie nur die Platte an und behmen Sie sie ab; b) Ist an der Platte ein Griff vorhanden, schrauben Sie diesen ab, haben Sie die Platte gemeinsam mit der Presse an (Abb. 5-C) und behmen Sie sie ab; c) Sind keine Sperrvorrichtungen vorhanden, haben Sie die Platte gemeinsam mit der Presse an und behmen Sie sie ab (Abb. 5-C).
  Die Auffangplatte herausziehen. Wird die Platte von zwei Seiten den Stiften verriegelt, müssen diese gelockert werden, bevor Sie die Platte herausziehen.

ACHTUNG! Bei einigen Modellen müssen Sie die Schneidgutplatte nach vorne schieben, bevor Sie sie gemeinsam mit der Anschlagplatte anheiten konnen.

REINIGUNG

• Messer: Drücken Sie einen feuchten Lappen auf die Oberfläche des Messers und bewegen Sieihn dann langsam von der Mitte nach außen, wie in der Abbildung gezeigt; gehen Sie sowohl auf der Seite der Messerhaube als auch auf der gegenüberliegende Seite vor. Trocknen Sie das Messer

auf dieselbe Weise mit einem trockenen Tuch ab;

WARNING! Schalten Sie die Aufschnittmaschine niemals ein, während Sie das Messer reinigen.

• Sicherheitsring: Verwenden Sie zum Reinigen des Bereichs zwischen dem Messer und dem Sicherheitsring eine keine halbsteife Nylonbürste;

! ACHTUNG Scharfes Messer, Schneidgefahr!

Wenn das Messer nicht vom Schutz bedeckt ist, achten Siealanders darauf, ihre Handeweit vom ungeschützten Bereich entfernt zu halten.

• Gerätekorpus: Reinigen Sie den Gerätekorpus mit einem feuchten Lappen oder Schwamm und spulen Sie ihn dann mit warmem Wasser ab. Sorgfältig abtrocknen.

ZUSAMMENBAUEN

-Vergewisern Sie sich, dass der Schutz das Messer (9) gut bedeckt;
- Setzen Sie die Wanne wieder ein;
- Schließen Sie den Restehalter;
- Drehen Sie das Schwungrad (7) mithilfe seines Knopfes, um die bewegliche Schneidgutplatte (4) ganz nach vorn (in Richtung Bediener) zu bewegen;
- Bringen Sie die Schneidgutplatte mit einer senkrechten Bewegung von oben nach unten wieder in ihre Anfangsposition.

ACHTUNG: Bei einigen Modellen müssen Sie die

Schneidgutplatte nach ihrer Positionierung in den Schlittentisch drucken, bis sie einrastet. Wennvorhanden, schlieben Sie den Hebel oder schrauben Sie den Knopf auf der Schneidgutplatte wieder an.

Schleifen des Messers
Wie oft das Messer geschlossen werden muss, hangt vom Gebrauch ab.

ACHTUNG! Scharfes Messer, Schneidgefahr!

Wenn das Messer nicht vom Schutz bedeckt ist, achten Sie besonderss darauf, ihre Handeweit vom ungeschützten Bereich entfernt zu halten.

Für den Schleifvorgang befolgen Sie die Anweisungen des jeweiligen Modells:

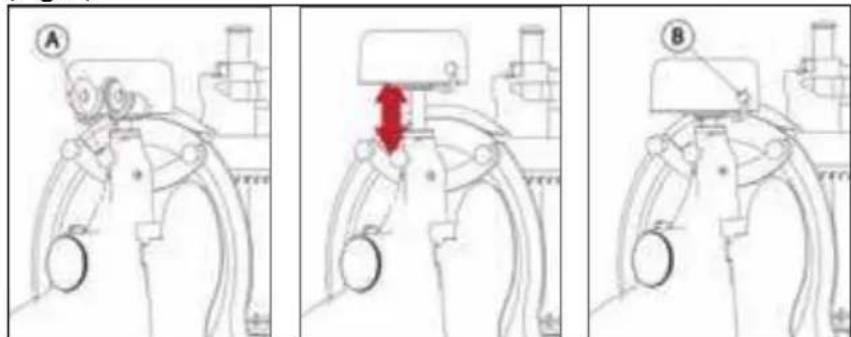

FÜR DIE MODELLE

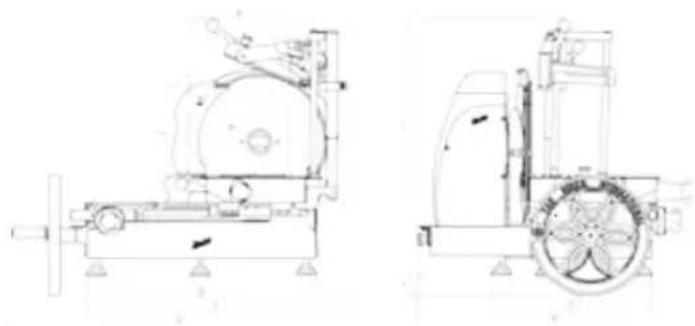

B2, B3, TRIBUTE (Abb. 6)

• Das Messer bei der Reinigung von Fettrückständen befren
  -Vergewissern Sie sich, dass der Schutz das Messer gut bedeckt.
  Die Schneidgutplatte vom Messer entfernen
• Kontrollieren Sie die Haube der Schleifvorrichtung; wenn sie beweglich ist, haben Sie sie an.
• Den Verriegelungsknauf (A) falls vorhanden, lockern.
  -Heben Sie die Schleifvorrichtung an und drehen Sie sie um 180^
• Senken Sie die Schleifvorrichtung vorsichtig wieder ab, wobei sich das Messer automatisch mittig zwischen den beiden Schleifscheiben positioniert.
• Den Knauf, falls vorhanden, wieder verriegeln.
• Drücken Sie die Taste (B) etwa 10-15 Sekunden lang und drehen Sie gleichzeitig das Schwunggrad. Lassen Sie die Taste (B) los, drücken Sie die Taste (C) für 2-3 Sekunden, und

lassen Sie sie los.

• Unterbrechen Sie die Rotatio. on des Schwungrads.
• Erst wenn das Messer still steht, bringen Sie die Schleifvorrichtung wieder in ihre ursprüngliche Position und ziehen Sie den Knauf fest.
• Schließen Sie die Kappe, falls vorhanden.

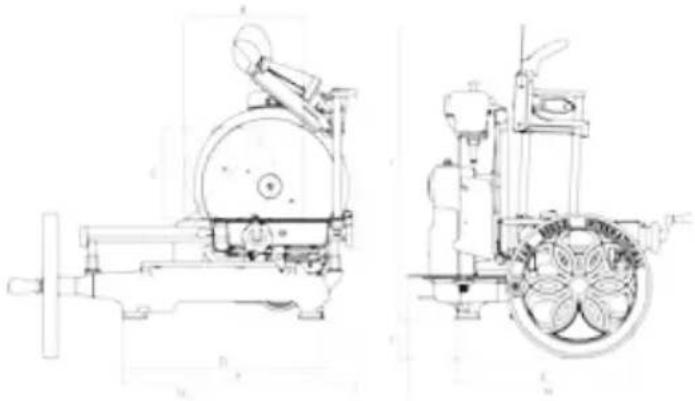

FÜR DAS MODELL P15 (Abb. 7)

-Vergewissern Sie sich, dass der Schutz das Messer gut bedeckt;
- Lockern Sie den Feststellknauf der Schleifvorrichtung (A);
-Heben Sie die Schleifvorrichtung an und drehen Sie sie um 180^
- Senken Sie die Schleifvorrichtung vorsichtig wieder ab, wobei sich das Messer automatisch mittig zwischen den beiden Schleifscheiben positioniert;
- Ziehen Sie den Knauf wieder fest;
- Drehen Sie den Hebel entgegen den Uhrzeigersinn für etwa 10-15 Sekunden lang und drehen Sie gleichzeitig das Schwungrad;
- Unterbrechen Sie die Rotation des Schwungrads;
- Erst wenn das Messer still steht, bringen Sie die Schleifvorrichtung wieder in ihre ursprüngliche Position undziehen Sie den Knauf fest.

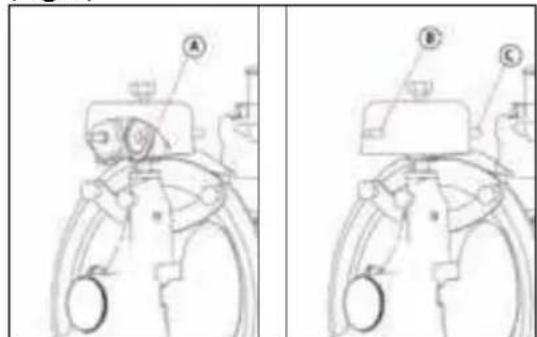

FÜR DAS MODELL B114 (Abb.8)

• Das Messer bei der Reinigung von Fettrückständen befremen
  -Vergewissern Sie sich, dass der Schutz das Messer gut bedeckt.
  Die Schneidgutplatte vom Messer entfernen

-Heben Sie die Schleifvorrlichtung an und drehen Sie sie um 180^ (ABB)
- Senken Sie die Schleifvorrichtung vorsichtig wieder ab, wobei sich das Messer automatisch mittig zwischen den beiden Schleifscheiben positioniert.
-Schieben Sie den Schleifhebel (B) (Abb.) fur etwa 10-15 Sekunden und drehen Sie gleichzeitig das Schwunggrad.
- Lassen Sie den Schleifhebel los, drücken Sie die Taste (C) für 2-3 Sekunden, und lassen Sie sie los.
- Unterbrechen Sie die Rotation des Schwunggrads.
- Erst wenn das Messer still steht, bringen Sie die Schleifvorrichtung wieder in ihre ursprüngliche Position undziehen Sie den Knauf fest.
- Schließen Sie die Kappe, falls vorhanden.

FÜR DAS MODELL B116 (Abb.9)

• Das Messer bei der Reinigung von Fettrückständen befremen
  -Vergewisern Sie sich, dass der Schutz das Messer gut bedeckt.
  Die Schneidgutplatte vom Messer entfernen
  -Heben Sie die Kappe der Schleifvorrichtung an.
  -Heben Sie die Schleifvor-richtung an und drehen Sie sie um 180^ in Richtung Messer
• Senken Sie die Schleifvorrichtung vorsichtig wieder ab, wobei sich das Messer automatisch mittig zwischen den beiden Schleifscheiben positioniert.
• Drücken Sie die Taste (A)
  etwa 10-15 Sekunden lang und drehen Sie gleichzeitig das Schwungrad. Lassen Sie die Taste (A) los,ziehen Sie den He

bel (B) für 2-3 Sekunden und halten Sieihn los.
- Unterbrechen Sie die Rotation des Schwunggrads.
- Erst wenn das Messer still steht, bringen Sie die Schleifvorrichtung wieder in ihre ursprüngliche Position undziehen Sie den Knauf fest.
- Schließen Sie die Kappe.

FÜR DAS MODELL L16 (Abb. 10)

-Vergewissern Sie sich, dass der Schutz das Messer gut bedeckt;
- Lockern Sie den Feststellknauf der Schleifvorrichtung;
-Heben Sie die Schleifvorrichtung an und drehen Sie sie um 180^
- Senken Sie die Schleifvorrichtung vorsichtig wieder ab, wobei sich das Messer automatisch mittig zwischen den beiden Schleifscheiben positioniert;
- Ziehen Sie den Knauf fest;
- Drehen Sie den Hebel im Uhrzeigersinn für etwa 10-15 Sekunden lang und drehen Sie gleichzeitig das Schwungrad;
- Drehen Sie den Hebel entgegen den Uhrzeigersinn für etwa 2-3 Sekunden lang und drehen Sie gleichzeitig das Schwungrad;
- Unterbrechen Sie die Rotation des Schwunggrads;
- Erst wenn das Messer still steht, bringen Sie die Schleifvorrichtung wieder in ihre ursprüngliche Position.

ACHTUNG: Beschädigungsgefahr! Lassen Sie

sich für den Vorgang des Abgratens nicht zu viel Zeit (nicht mehr als 2-3 Sekunden), um eine Beschädigung des Messers zu verhindern.

Schmieren (Abb. 11)

• Geben Sie eine Tropfen Öl auf die Stange (1) und in die Dichtung des Reglerknopfes für die Scheibendicke (2);
• Geben Sie einige Tropfen Öl in die Löcher (3 und 4);
• Geben Sie eine Tropfen Öl in die Dichtung zwischen Schwungrad und Korpus der Aufschnittmaschine (5);
  -Betätigen Sie kurz das Schwungrad.

Verwenden Sie zum Schmieren nur nicht saure Ole (wirempfehlen Vaseline).Keine pflanzlichen Ole verwenden.

ASSISTENZ

Der Verpackung liegen keine Ersatzteile bei. Sümmtliche Reparatur- und Austauscharbeiten (wie Austausch oder Reparatur von Messer, Riemen, elektrischen Bauteilen, strukturellen Teilen usw.) dürfen ausschließlich von Personal durchgeführt werden, das vom Hersteller autorisiert ist. Sollte eine Reparatur erforderlich sein, bringen Sie das Gerät möglichst zum Hersteller oder zu einer autorisierten Kundenstelle.

Für Informationen zu Kundendienststellen, wenden Sie sich an:

[e-mail].

ACHTUNG! Das Messer muss ausgetauscht

werden, wenn der Abstand zwischen der Messerschneide und dem Innenrand der Schutzvorrichtung 6 mm übersteigt.

GARANTIE UND HAFTUNG

Der Hersteller liefert Geräte mit einer Garantielaufzeit von 24 Monaten ab Kaufdatum.

Die Garantie deckt einzig Defekte ab, wenn das Gerät sich gemäß und im Einklang mit den vorgesehenen Betriebsbedingungen laut Anleitung genutzt wurde. Die Garantie deckt keine Mängel oder Schäden ab, die durch Folgendes verursacht werden: Transport, Unabhängigkeit oder Fahrlösigkeit des Käufers, unsachgemäß Installation oder Positionierung, Verschleiß, Versorgung mit einer Spannung, die mehr als 10% über der Nennspannung liegt. Darüber hinaus gilt die Garantie nicht für Verschleißteile wie das Messer und die Schleifscheiben der Schleifvorrichtung, sofern keine öffentlichen Herstellungsfehler vorliegen.

Der Hersteller leht eine direkte und indirekte Verantwortung ab, die auf Folgendes zurückzufahren ist:

• Nichtbeachtung der Anweisungen der vorliegenden Anleitung;
• Gebrauch, der nicht den im Aufstellungsland geltenden Normen entspricht;
• nicht autorisierte Änderungen und/oder Reparaturen am Gerät;
  -Verwendung nicht originaler Zubehör- oder Ersatzteile;
• außergewöhnliche Ereignisse. Die Übertragung des Eigentums des Gerätes entbindet den Hersteller umgehend von jeglicher Verantwortung. Das Typenschild am Gerätesockel weist den Hersteller, den Gerätotyp und die technischen Informationen aus.

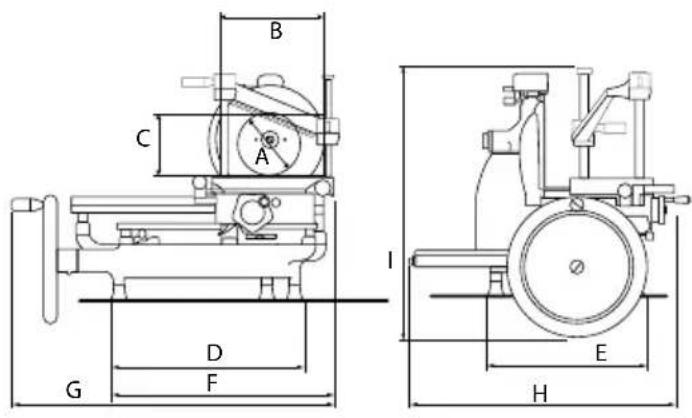

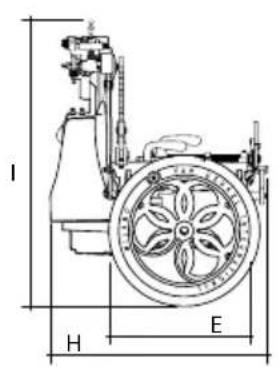

VOLANO TRIBUTE

VOLANO P15

MODELL TRIBUTE P15
A 210 mm 180 mm
B 270 mm 210 mm
C 210 mm 180 mm
D 470 mm 430 mm
E 415 mm 250 mm
F 555 mm 505 mm
G 805 mm 720 mm
H 670 mm 600 mm
I 700 mm 570 mm
L 70 mm
TECHNISCHE MERKMALE
Schnittleistung (rund) 210 mm 180 mm
Schnittleistung (rechteckig) 270x210 mm 210x180 mm
Max. Schnittstärke 1,5 mm 1,5 mm
Kilngedurchmesser 300 mm 285 mm
Gewicht	52 Kg	60 kg

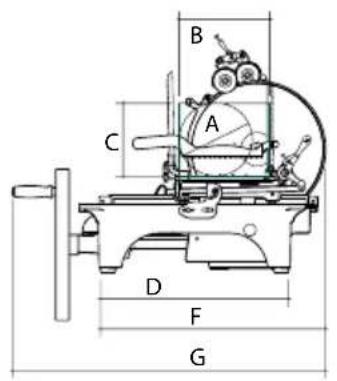

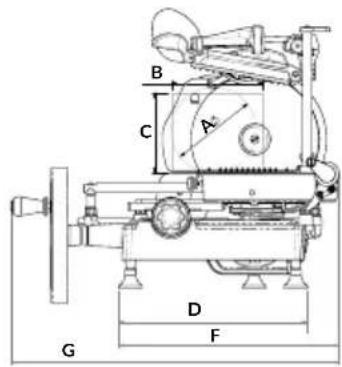

VOLANO L16
VOLANO B2

MODELL L16 B2
A 210 mm 176 mm
B 260 mm 190 mm
C 200 mm 165 mm
D 305 mm 395 mm
E 640 mm 330 mm
F 880 mm 460 mm
G 600 mm 675 mm
H 545 mm 530 mm
I 750 mm 570 mm
L 33 mm
TECHNISCHE MERKMALE
Schnittleistung (rund) 210 mm 160 mm
Schnittleistung (rechteckig) 260x200 mm 190x165 mm
Max. Schnittstärke 4 mm 1,35 mm
Kilngedurchmesser 350 mm 265 mm
Gewicht	105 Kg	33 kg

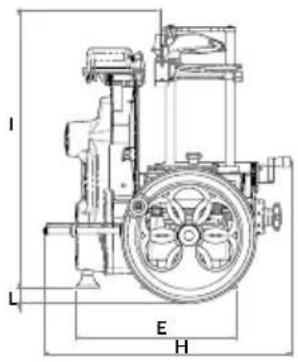

VOLANO B3
VOLANO B114

MODELL B3 B114
A 210 mm 215 mm
B 270 mm 280 mm
C 210 mm 215 mm
D 460 mm 470 mm
E 405 mm 415 mm
F 550 mm 555 mm
G 805 mm 825 mm
H 670 mm 670 mm
I 700 mm 700 mm
L 65 mm 95 mm
TECHNISCHE MERKMALE
Schnittleistung (rund) 210 mm 215 mm
Schnittleistung (rechteckig) 270x210 mm 280x215 mm
Max. Schnittstärke 1,5 mm 1,5 mm
Kilngedurchmesser	300 mm 319 mm
Gewicht	46 Kg	55 kg

VOLANO

B116

MODELL B116
A 260 mm
B 290 mm
C 260 mm
D 590 mm
E 550 mm
F 755 mm
G 960 mm
H 780 mm
I 720 mm
L 60 mm
TECHNISCHE MERKMALE
Schnittleistung (rund) 260 mm
Schnittleistung (rechteckig) 290x260 mm
Max. Schnittstärke 4 mm
Kilngedurchmesser 370 mm
Gewicht 80 Kg

Anmerkung: Aufgrund der ständigen Forschung für die Verbesserung unserer Produkte, die Produktionsvorgabe können Änderungen zeigen.

Folg instruktionerne for de enkelte modeller for at slide klingen:

FOR MODELLERNE

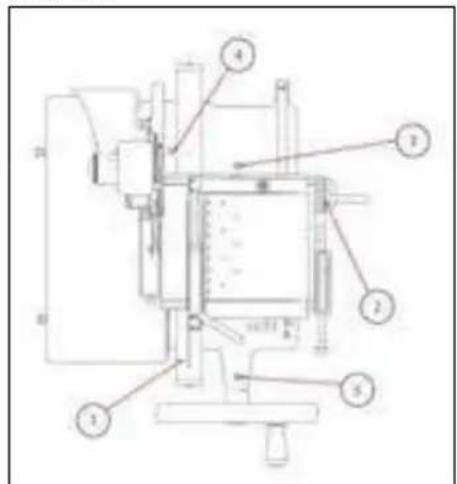

B2, B3, TRIBUTE (Fig. 6)
