BEDIENUNGSANLEITUNG NR540 Soundmaster

Web: www.woerlein.com

CE

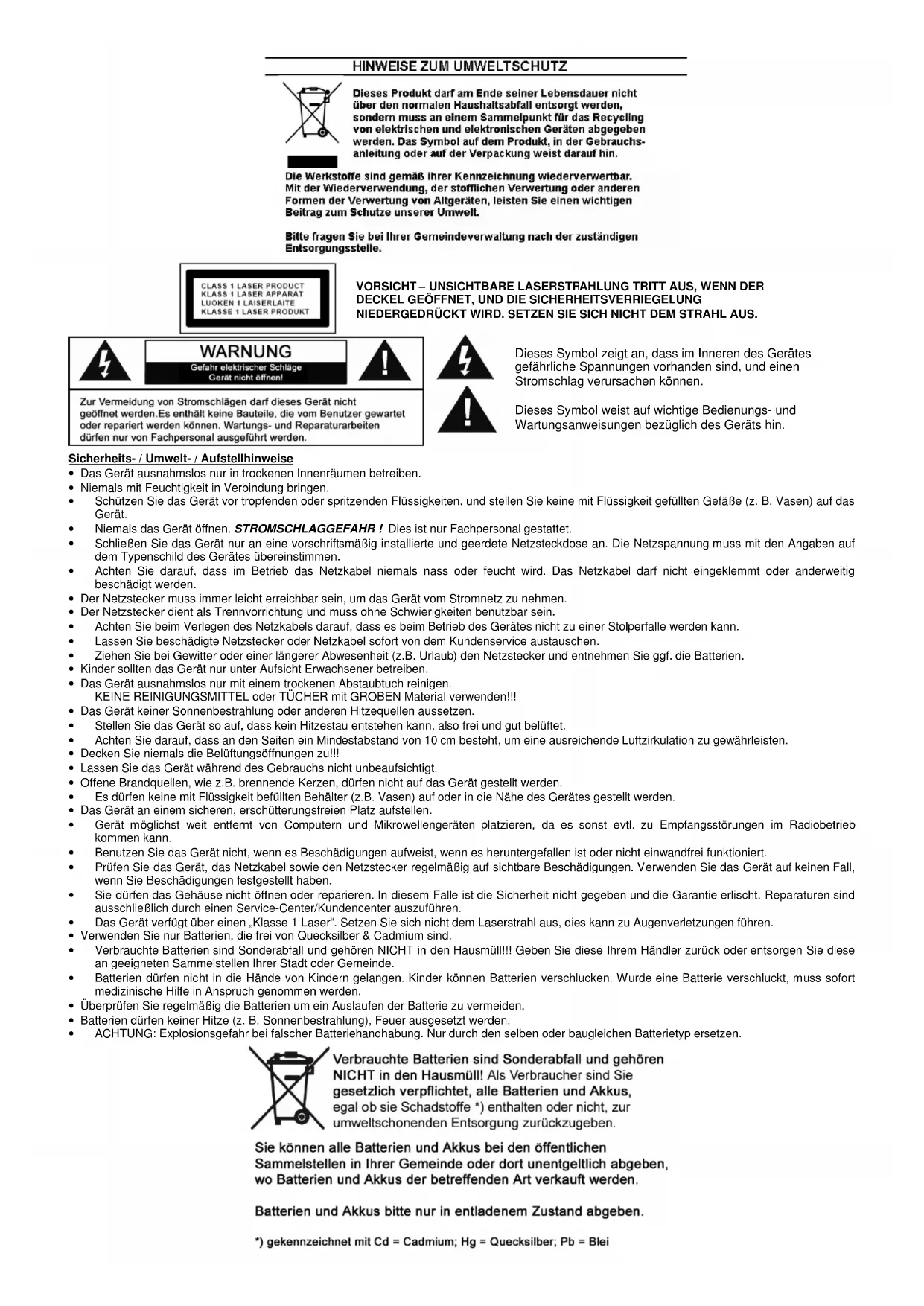

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen $ie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT - UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEOFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRUCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

3	WARNING Gefahr elektrischer Schlage Gerät nicht offen!	1
Zur Vermeidung von Stromschlagen darf these Gerät nicht geöffnet werden. Es enthalt keine Bauteile, die vom Benutzer gewartet oder repatriert werden können. Wartungs- und Reparaturarbeitenden dürfen nur von Fachpersonal ausgeführten werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Gerats hin.

Sicherheits-/ Umwelt-/ Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenaufen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen.
  Schutzen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäbe (z. B. Vasen) auf das Gerät.
• Niemals das Gerät öffnen. STROMSCHLAGGEGFAHR! Dies ist nur Fachpersonal gestattet.
  SchlieBen Sie das Gerat nur an eine vorschrftsmaig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerates ubereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals Nass oder feucht wird. Das Netzkabelarf nicht eingeklemmt oder anderweitig beschadigt werden.
• Der Netzstecker muss immer keinlich erreichen sein, um das Gerät vom Stromnetz zunehmen.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfälle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
  Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlab) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollen das Gerät nur unter Aufsicht Erwachsener betreiben
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
  KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu !!!
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
  Es durren keine mit Flussigkeit beflitten Behalter (z.B. Vasen) auf oder in die Nane des Gerates gesteltt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
  Gerat mocihst weit entfert von Computern und Mikrowellengeraten platzieren, da es sonst evtl. zu Empfangsstorungen im Radiobetrieb kommen kann.
  Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei Funktioniert.
  Prufen Sie das Gerat, das Netzkabel sowie den Netzstecker regelmäß auf sichbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
  Sie durrefas das Gehause nicht offnen oder reparieren. In thisem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschlieblich durch einen Service-Center/Kundencenter auszufahren.
  Das Gerat verfugt uber einen Klasse 1 Laser. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
  Verbrauchte Batterien sind Sonderabfall und gehoren Nicht in den Hausmull!! Geben Sie diese Ihr hem Handler zuruck oder entsorgen Sie diee an geeigneten Sammelstellen ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder konnen Batterien verschlucken. Wurde eine Batterie verschlukt, muss sofort medizinische Hilde in Anspruch genommen werden.
• Überprüfen Sie regelmäßige Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgesfahr bei falscher Batteriehandhabung. Nur durch denSELben oder baugeichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehoren NICT in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe*) enthalten oder nicht, zur umweltschonenden Entsorgung zuguckzugegeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

Fernbedienung

Bedienelemente

Batterie Installation (Batterien nicht beiliegend)

Die Fernbedienung benötigt 2 Batterien vom Typ AAA für den Betrieb.

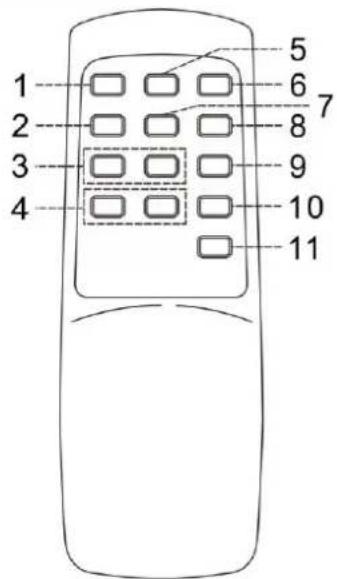

Tasten Beschreibung

1) öffnen/Schlieben Drucken um das CD-Fach zu öffnen oder Schlieben
2) Rep/Rane Im CD/USB-Modus, drücken Sie um die Wiederhol und Zufallsfunktion zu aktivieren
3) Vor/Schnellvorlauf▶ Drucken kurz für den nachsten Titel, drucken und halten Sie für einen Schnellvorlauf

Zurück/Schnellrücklauf

Drucken kurz für den letzten Titel, drucken und halten Sie für einen Schnellrücklauf

4) Ordner hoch Unter MP3 Modus Drucken um Ordner zu wahlen.
5) Info Im CD / USB Stop Modus, drucken Sie um die Encoding Bitrate einzustellen.
6) Rec Im CD oder Phono Modus, drucken Sie um die REC. Funktion zu aktivieren.
7) Program Im CD/USB Modus, drucken Sie um die Programm Funktion zu nutzen.
8) Play/pause IM CD/USB Modus, drücken Sie einmal um die Wiedergabe zu starten, drücken Sie erneut um die Wiedergabe zu unterbrechen.
9) Stop Im CD / USB Modus, drucken Sie um die Wiedergabe zu stoppen.
10) Source Im CD / USB Modus, drucken Sie um zwischen der CD und USB Funktion zu wechseln.
11) TS Im Aufnahme / Encoding Modus, drucken Sie um die Titel Trennung zu aktivieren.

BATTERY INSTALLATION

Das Batteriefach ist an der Rückseite der Fernbedienung.

1. Entfernen Sie den Batteriefachdeckel, indem Sie die Lasche eindrücken und den Deckel hersausheben.
2. Legen Sie zwei (2) AAA-Batterien ( nicht im Lieferumfang enthalten) in das Batteriefach und achten Sie

auf die richtige Polarität.

1. Schlieben Sie das Batteriefach.

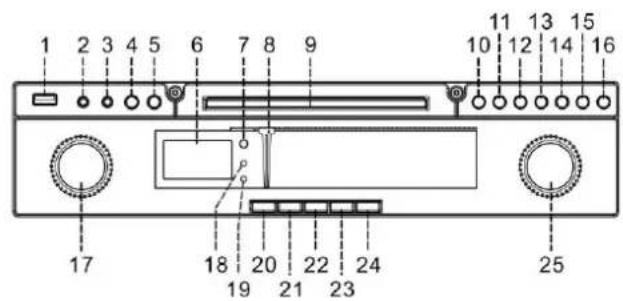

Bedienelementente

1) USB Buchse
2) Aux-in Buchse
3) Kopfhörerbuchse
4) Ein / Aus Schalter
5) Radio Encoding Taste
6) LCD Anzeige
7) Fernbedienung Sensor
8) Frequenzskala
9) CD Fach
10) Record Taste
11) Source Taste
12) zurück Taste
13)Vor Taste
14) Stop Taste
15) Play/Pause Taste
16) CD Tur Öffnen /Schließen
17) Lautstärke Regler
18) Ein/Aus LED
19) Stereo LED Anzeige
20) AM Taste
21) FM Taste
22) CD/USB Taste
23) Kassette Taste
24) Phono/Aux Taste
25) Freqenzeinstellung

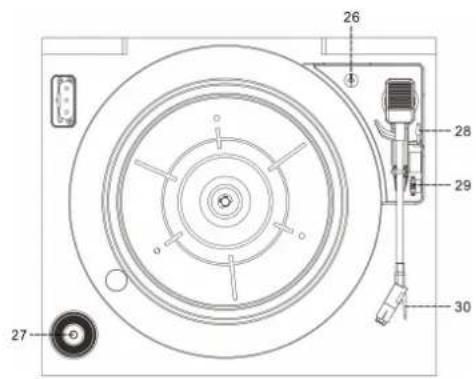

26) Plattenspieler Sicherheitsschraube
27) Adapter Spindel
28) Plattenspieler Lift
29) Plattenspieler geschwindigkeit
30) Armhalterung

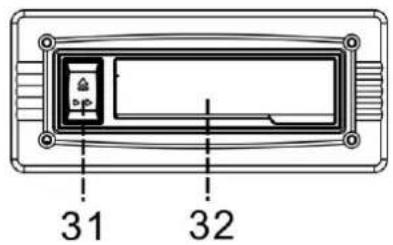

31) Kassette Auswurfknopf
32) Kassetten Einschub

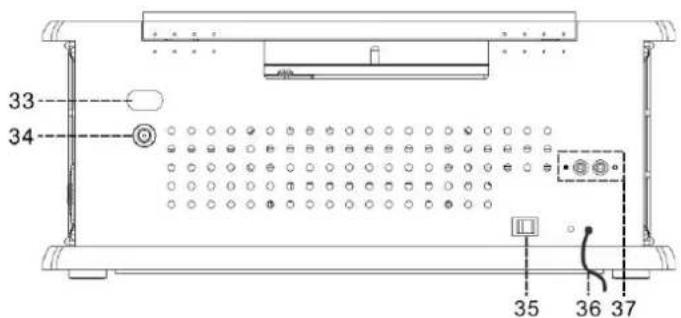

33) Plattenspieler Justierung
34) 75 Ohm Antennenbuchse
35) Hauptbetriebsschalter
36) Stromkabel
37) Line out Buchse

Achtung:

Die Verwendung von Steuerelementen, Einstellungen oder die Durchführung anderer als der hier beschriebenen Verfahren kann gefährliche Strahlung freiisetzen.

Dieses Gerat sollt nicht verändert oder von niemandem außer qualifiziertem Servicepersonal repariert werden.

Bitte beachten Sie vor dem Erstgebrauch

Installation

• Packen Sie alle Teile aus, und entfern den Sie das Schutzmaterial.
• Überprüfen Sie bevor Sie das Gerät an das Stromnetz anschließen, ob die Netzspannung den Herstellerangaben entspricht.
• Stellen Sie sicher dass die Entlüftungsöffnungen nicht abgedeckt werden, und achten Sie auf eine ausreichende Belüfung um das Gerät.

Erstbetrieb

1. Schlieben Sie das Netzkabel (36) an die Steckdose und schalten Sie den Hauptschalter (35) ein.
2. Schalten Sie das Gerät durch Drücken der Ein / Aus- Taste (4) ein, wenn die LED- Anzeige (18) leuchtet, ist ihr Gerät Betriebsbereit.

Radio Funktion

Manuelle Sendersuche

1. Schlieben Sie die Mitgelieferte UKW-Antenne an die Antennenbuchse (34), wahlen Sie dann das gewünschte Band durch Drucken der AM/FM-Taste (20/21).
2. Stellen Sie ihre gewünschten Sender durch Drehen des Drehregler (25) ein.
3. Stellen Sie ihre gewünschte Lautstärke durch Drehen des Drehregler (17) ein.

UKW-Stereo Empfang

Die UKW-Stereo-LED-Anzeige (19) leuchtet auf sobald ein Sender mit genugend Senderleistung gefunden wird.

Hinweise für den besten Empfang:

AM: Das Gerät hat eine Intern verbaute AM Antenne. Wenn der Empfang schwach ist, verstellen oder Drehen Sie das Gerät ein wichtig.
UKW: Wickeln Sie die UKW Wurfanterne für den besten Empfang vollständig aus.

CD Funktion

1. Drucken Sie die CD / USB-Taste (22) um den CD Modus zu wahlen.
2. Drucken Sie die Taste "Open / Close" (16), um die CD-Lade zu öffnen.
3. Legen Sie eine CD mit der bedruckten Seiten nach oben in das Fach ein und schlieben Sie das CD-Fach.
4. Das Gerät "Liest" die CD und startet mit dem ersten Titel.
5. Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (17) ein.

- Play / Pause

1. Um die Wiedergabe zu unterbrechen, drücken Sie die Play / Pause Taste (15), um die Wiedergabe wieder zu starten, drucken Sie die Play / Pause Taste erneut.

- Stop

1. Um die Wiedergabe zu Stoppen, drucken Sie während der Wiedergabe die Stop-Taste (14)
   (Vor▶/Zurück)
2. Wahrend der Wiedergabe oder Pause-Modus, wenn Sie die Skip vor / oder zurück Taste drucken (13) Springen Sie zum nachsten Titel. Drucken Sie die Vor / oder zurück Taste erneut für die Wiedergabe.
3. Drücken Sie Wahrend der Wiedergabe die (zurück-Taste) (12) um den aktuellen Titel von vorne zu starten, oder drücken Sie zweimal schnell, um den Vorherigen Titel zu Starten.

MP3-CD's

1. Drucken Sie die "FOLDER UP" Taste- auf der Fernbedienung.
2. Drucken Sie die "Vor / oder zurück- Taste" (12/13) um zwischen MP3 Ordnern auf der CD zu wahlen.
3. Wenn Sie den Gewünschten Ordner gewählt haben, drucken Sie die Play/Pause-Taste (15) auf der Fernbedienung um die Wiedergabe zu starten.

ID3 (Nummer/Album/Titel) Funktion (nur Fernbedienung)

1. Drucken Sie die Info-Taste (auf der Fernbedienung) während der Wiedergabe von MP3-CS's wird der aktuelle Song-Titel angezeigt. Drucken Sie die Info-Taste erneut, um diese Funktion zu unterbrechen.

Bemerkung:

• Wenn das Gerä einen Titel "ohne Name" nicht zuordnen kann, erscheint im Display "none" oder "unknown" (6).
• Das LCD Display unterscht ausschlieBlich Englisch.

MP3 Titel Format Anforderung:

Mp3 Bitrate: 32 kbps~256 kbps.
Die Leistung der Wiedergabe von MP3-CD's ist verschiedene und abhängig von der Qualität und Art der Aufnahme. Die Suche bzw. die Vorlaufzeit ist länger als bei normales CD's.

Wiederholung/Zufallsmodus (nur über Fernbedienung)

Drucken Sie die REP/RAN-Taste vor oder während der Wiedergabe eines einzelnen Titels, einzigen Ordner (nur MP3) oder alle Titel wie folgt Wiederzugegeben:

CD

(1) Wiederholen1 (2) Wiederholen alle Titel (3) Zufällig (4) Aus

Modus	Anzeige auf dem LCD-Display
Wiederholen einzel
Wiederholen alle	ALL
Zufall	Zufall
Off mode

MP3 CD

(1) Wiederholen 1 (2) Wiederholen 1 Ordner (3) Wiederholen alle Titel (4) Zufall (5) AUS

Modus	Anzeige auf dem Display
Wiederholen einzel
Wiederholen Ordner	FOLDER
Wiederholen alle Titel	ALL
Zufall	Zufall
Off mode

Wiederholungswiedergabe

Sie konnen die gewünschten Titel oder Ordner immer wieder Wiederholen.

Zufallswiedergabe

Sie konnen alle Titel oder Ordner in zufälliger Reihenfolge abspielen durch diese Funktion.

CD Programmierung (nur über Fernbedienung)

Zum Programmieren muss sich das Gerät im STOP-Modus befinden. Bis zu 20 Titel können Einprogrammiert und in beliebiger Reihenfolge abgespielt werden.

1. Stellen Sie das Gerät in den CD/USB-Modus, und stoppen Sie die Wiedergabe.
2. Drücken Sie die Programm-Taste, erscheint "P-01" Im Display (6).
3. Wahlen Sie einen gewünschten Titel durch Drucken der oder Taste (13/12).
4. Drucken Sie die Programm-Taste, um den Titel auf der Gewünschten Speicherplatznummer zu Speichern.
5. Wiederholen Sie die Schritte 3 und 4, um weitere Titel in den Speicher einzugegeben.
6. Wenn alle gewünschten Titel Programmiert worden sind, drücken Sie die CD Wiedergabe/Pause Taste (15) um die Wiedergabe zu Starten.
7. Um die Programmierung zulöschen, drücken Sie die STOP-Taste auf der Fernbedienung bis "PROG" auf dem LCD-Display erlöscht (6)

Wiedergabe von MP3-Lieder über USB

Verbinden

Das System ist in der Lage, alle auf dem Speichermedium gespeicherten MP3-Dateien zu decodieren und Wiederzugeben.

1. Drucken Sie die CD/USB-Taste (22) und Drucken Sie die Source Taste um in den USB-Modus zu gelangen.
2. Stecken Sie den USB-Stick an der Vorderseite in die USB-Buchse.
3. Achten Sie darauf auf den USB-Stick richtig einzustecken um Beschädigungen am Gerät oder USB Stick zu vermeiden.
4. Das Gerät startet automatisch mit dem "Lesen" der Dateien. Anschließend wird die Gesamtanzahl der MP3 Dateien auf dem LCD Display Angezeigt (6).
5. Für die Wiedergabe Wiederholen Sie die gleiche Vorgehensweise wie Oben bei CD Funktion beschrieben stehen.

Bemerkung

Das Gerät erkennt und liest nur MP3-Formate über die USB-Schnittstelle.
Es Besteht die Mogglichkeit dass das Gerat nicht alle auf dem Markt erhaltlichen USB-Sticks erkennt. Dies liegt an einer Abweichung des MP3-Encoding und ist keine Fehlfunktion des Gerats.

Aufnehmen CD / Phono / Kassette / Radio / Aux- in

Das Gerat ist in der Lage, CD, Kassetten, Vinylplatten und Radio zu Encodieren und auf USB zu Speichern. Das Gerät erstellt beim Encodieren automatisch einen Ordner indem er alle Aufgenommenen Dateien Speichert.

A) CD Encoding/Aufnahme

1. Starten Sie die Wiedergabe der CD, die Sie auf USB aufnehmen möhen.
2. Drücken Sie die "RECORD" (10) Taste während der Wiedergabe des aktuellen Titels. Im Display erscheint "REC" und "←" beginnnt zu blinken.
3. Drucken Sie die "RECORD" (10) Taste erneut. Im Display erscheint "REC" und "ONE" beginnnt zu blinken.
4. Drucken Sie die "RECORD" (10) Taste erneut. Im Display blinkt "REC". Die Aufnahme/Encoding startet.
5. Nachdem die Aufnahme erfolgte, stoppt das System die Wiedergabe automatisch.
6. Drucken Sie die "Stop" (14) Taste, um die Wiedergabe zu stoppen
7. Um alle Titel der CD aufzunehmen, stoppen Sie die Wiedergabe komplett (in STOP Modus setzen) und drücken Sie im Anschluss drei Mal die Taste "RECORD" (10) bis im Display "REC" beginnnt zu blinken. Das System startet nun die Wiedergabe und Aufnahme der CD.

Bemerkung:

Die Aufnahmegeschwindigkeit beträgt 1:1 und entsprechend der tatsächlichen Wiedergabezeit der CD-Spur.
Das Aufnahmeformat ist voreingestellt. MP3 Bitrate: 128kbps, Abtastrate 44,1kHz.
Liedertitel oder Interpreten werden bei einer Aufnahme nicht mit übertragen.
Um die Aufnahme zu unterbrechen, drücken Sie die "STOP" Taste während der Aufnahme.

1. Wenn Sie eine MP3 CD anstelle einer "normalen" CD einlagen, Kopiert das Gerät die Titel auf einen USB-Stick, sobald Sie die "REORD" Taste drücken. Gehen Sie vor wie bei CD Aufnahme bereits erklärrt. Das Gerät Kopiert automatisch die Komplete CD.

B) Phono/ Kassetten Aufnahme

1) Stecken Sie einen leeren USB Stick in die USB-Buchse. Stellen Sie Funktionstaste auf den PHONO/Kassette-Modus und drücken Sie anschließlich auf "RECORD" (10).

2) Die LCD Anzeige blinkt CHECK' und im Display erscheint & BEc beginnt zu blinken. Die Aufnahme startet nun.
3) Startet Sie die Wiedergabe über Phono oder Kassette je nachdem welches Medium Sie Digitalisieren mochten.
4) Nach Beendigung der Aufnahme drucken Sie die "Stop" Taste (14), bis die LCD Anzeige nicht mehr blinkt.

C) Aux-in Aufnahme

1) Verbinden Sie die AUX-IN Buchse mit dem Gerät, das Sie aufnehmen möchten, und Verbinden Sie die USB Buchse mit einem USB-Stick.
2) Stellen Sie die Funktionstaste auf PHONO/AUX-IN-Modus und drucken Sie die Taste (10) "Record" blinkt.
3) Die LCD-Anzeige blinkt CHECK' und im Display erscheint 一 &REC beginnen zu blinken. Die Aufnahme startet nun.
4) Starten Sie die Wiedergabe über AUX-In oder Kassette, je nachdem was Sie aufnehmen möchten.
5) Nach Beendigung der Aufnahme drucken Sie die STOP-Taste (14), die LCD Anzeige blinkt nun nicht mehr.

D) Radio Aufnahme

1) Stellen Sie die Funktionstasten auf AM/ FM und stellen Sie ihren gewünschten Radiosender ein. Drücken Sie anschließend die Radio-Encode Taste (5), in der LCD Anzeige erscheidt RADIO, drucken Sie anschließlich die "RECORD" Taste (10).
2) Die LCD-Anzeige blinkt CHECK' und im Display erscheint 一 ^ 一 &REC beginnen zu blinken. Die Aufnahme startet nun.
3) Nach Beendigung der Aufnahme drücken Sie die STOP-Taste (14), die LCD Anzeige blinkt nun nicht mehr.

E) Track-Trennung (nur Fernbedienung)

Sie konnen die Aufgezeichnete Musik aus Phono / Kassette / Radio auf USB Lied für Lied während der Aufnahme trennen. Jedes Mal wenn Sie die T5 Taste drücken, beginnt ein neuer Titel. Diese Funktion dient zur Digitalen Titel Trennung über Analoge Medien.

Entfernen des USB-Sticks

Um den USB-Stick zu entfern, schalten Sie das Gerätitte aus oder schalten Sie das Gerät auf den CD-Modus mit der Funktionstaste.

Phono

1. Betrieb

• Entfernen Sie den Nadelschutz.

• Achten Sie darauf, dass der Tonarm frei beweglich ist und die weiße Schutzkappe entfernt ist.

• Wahlen Sie den PHONO Modus durch Drucken der Phono-Taste (24).

• Den Geschwindigkeitsregler (29) in die richtige Position in Abhängigkeit von der Aufzeinung für die Wiedergabe einstellen.
• Legen Sie die Platte auf den Plattenteller (verwenden Sie den Spindeladapter (26)), falls erforderlich.
• Legen Sie den Tonarm Hebel (28) in die obere Position.
• Heben Sie den Tonarm von der Tonarmstätze bewegen Sie den Arm langsam auf die Abspielfläche. Der Plattenteller beginnnt sich zu drehen, Positionieren Sie den Tonarm über die gewünschte Position des Datensatzes.
• Ziehen Sie an dem Tonarmlift (28) um den Tonarm Vorsichtig zu haben und zu senken. Der Tonarm sek sich langsam auf die Platte und die Wiedergabe Startet.
• Am Ende der Schallplatte wird der Tonarm in die Rheposition automatisch zurück gefahren.
• Um manuell zu stoppen, haben Sie den Tonarm Vorsichtig von der Platte und legen Sie den Tonam auf die Tonarmstütze

- Plattenspieler Sicherheitsschaube

Bemerkung :

• Aufgrund des Transports besteht die Möglichkeit, dass die automatische Plattenspielerabschaltung beim ersten Inbetriebnahme beeinflusst wurde. Dies Bedeudet das der Plattenspielerarm beim ersten Betrieb zu Beginn automatisch darüber auf die Tonarmhalter Fährt. Dies ist kein Fehler!
• Aufgrund der Unterschiedlichen Länge der Vinylplatten besteht die Möglichkeit, das der Tonarm nicht automatisch zurück fahrnt auf die Tonarmhalterung.itte Justieren Sie ihren Plattenspieler nach wie unter beschrieben.

Wichtig:

Um sicherzustellen, dass der Plattenspieler alle verschiedeneen Vinylplatten abspielen kann, befindet sich auf der Rückseite des Geräts ein Loch mit der Aufschrift "Abdeckung entfern" (33), um die Schraube im inneren des Drehtellers einstehen / Nachjustieren zu konnen.

Wenn die Vinylplatte zu fruh abschaltet, behmen Sie einen Schraubendreher, und Drehen Sie die Schraube in dem besagten Loch im Uhrzeigersinn ca. 45^

Wiederholen Sie diesen Schritt bis die Platte nicht mehr zu Früh abschaltet.

Wenn die Vinylplatte zu spät abschaltet, behmen Sie einen Schraubendreher, und Drehen Sie die Schraube gegen den Uhrzeigersinn ca. 45^

Bemerkung: Bei der Nutzung von Phono und Aux-In Schaltet das Gerät immer die AUX-In Funktion frei sobald ein 3.5mm Klinkenstecker eingesteckt ist. Das bedeutet dass die Phono-Funktion nicht Funktioniert sobald ein 3.5mm Klinkenstecker eingesteckt ist. Sobald der 3.5mm Klinkenstecker entfernt wird, Funktioniert der Phono-Modus wieder.

Kassetten Betrieb

Allgemeine Bedienung

Kassetten-Wiedergabe

Stoppen und Auswerfen

• Drücken Sie die "TAPE" Taste, um in den Kassettenbetrieb zu wechseln, und legen Sie eine Kassette in das Kassettenlaufwerk (die Wiedergabe startet automatisch).

• Drücken Sie die "Bandvorlauf / Eject"-Taste vollständig nachinnen, und die Kassette wird durch die Kassettentürabdeckung ausgestoßen.

Schneller Vorlauf

• Drücken Sie die "Bandvorlauf / Eject"-Taste halb nachinnen während des Wiedergabemodus. Die Bandvorlauf-Taste bleibt im mittleren Bereich eingerastet.

Drucken Sie die "Bandvorlauf / Eject" -Taste erneut, um die normale Wiedergabe fortzusetzen.

PLAY

Schneller Vorlauf

EJECT

Bemerkung:

• Achten Sie darauf, dass die Richtung der Kassette korrekt ist beim einlagen.
  Esist Normalwennbeim SchnellenVorlaufGerauscheaus demLaufwerk zu horen sind.
• Wir empfehlen ihren die Kassette nach dem Horen aus dem Gerät zunehmen, lessen Sie die Kassette nicht im Gerät wenn das Gerät sich nicht im Kassettenbetrieb befindet.

Aux-in Anschluss

Dieses Gerat ist mit einer AUX IN Eingangsbuchse ausgestattet, welches Ihnen erlaubt ein zusätzliches Gerat (z.B. MP3 Player)

anzuschlieben. Drucken Sie auf POWER, um das Gerat einzuschalten. Wahlen sie PHONO um in den AUX-Modus zu schalten.

Schlieben Sie ein im Fachhandel erhaltenes AUX Kabel mit 3,5 mm Klinkenstecker an die Buchse an.

Hinweis: Vergewissern Sie sich, dass die Lautstärke von ihrer externen Medium (z.B. MP3 Player) auf mindestens der Häufe der

Lautstärke eingestellt ist.

Line Out Verbindung

Mit einem im Fachhandel erhältliches Cinch (RCA) Kabel (L/R) konnen Sie das Gerät z.B. an einen Veränderk anschlieben. Verbinden Sie das Cinckabel mit der Cinchanschlussbuchse L/R am Gerät.

Technische Daten

Frequenzberreich: UKW/FM: 87-108 MHz

MW/AM:520-1620 KHz

Stromversorgung: AC230V-50Hz

Leistungsaufnahme: 33W

WICTIGER HINWEIS

Automatische Standby-Schaltung Um die ErP2 Richtlinie (Okodesignrichtlinie) zu erfüllen und Energie zu sparen, schaltet das Gerät nach ca. 11 Minuten Innaktivität (z.B. im CD-Stop Modus) automatisch in den Standby-Modus, ohne vorherige Ankündigung. Um das Gerät wieder einzuschalten, schalten Sie es wie in der Bedienungsanleitung beschrieben wieder ein.

DESIGN UND SPEZIFIKATION KONNEN OHNE ANKUNDIUNG GEÄNDERT WERDEN*

Worlein GmbH Tel.: [phone] - 0

Gewerbestasse 12

Fax: [phone] - 12

D 90556 Cadolzburg

Email: [e-mail]

GERMANY Web: www.woerlein.com

ENVIRONMENTAL PROTECTION

Hiermit bestagt Wörlein GmbH, dass sich these gesät in Übereinsmmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Besmmungen der Richtlinie 2014/53/EU bendet.

Eine Kopie der Konformitätserklarung kann unter folgender Adresse bezogen werden.
Wörlein GmbH, Gewerbestrasse 12, D 90556 Cadolzburg, Germany
Email: [e-mail]
Tel.: [phone]
