BEDIENUNGSANLEITUNG S350DB EDIFIER

Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

• Aufgrund notwendiger technischer Verbesserungen und Systemaktualisierungen können die hierin enthaltenen Informationen und Spezikationen sich jederzeit vom tatsächlichen Produkt unterscheiden. Bei vorhandenem Unterschied ist das tatsächliche Produkt maßgeblich.11

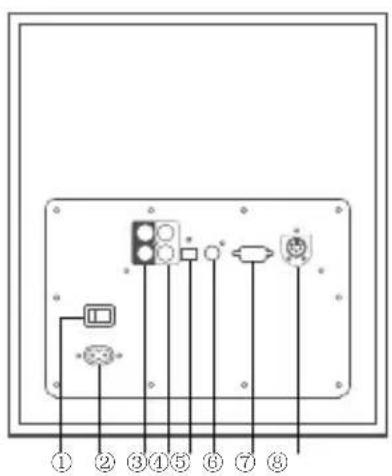

2. Netzkabelanschluss

5. Optischer Eingang

7. Anschluss für Satellitenlautsprecher (R)

8. Anschluss für Satellitenlautsprecher (L)

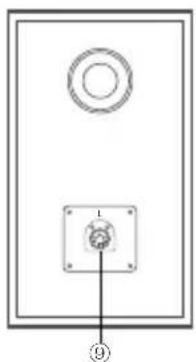

9. Subwoofer-Anschluss

13. Lautstärkeregler/Eingangsauswahl Drücken,

um zwischen Audio-Eingängen zu wechseln: AUX→PC→Optisch→Koaxial→Bluetooth. Zum Aktivieren und Deaktivieren der Standby-Funktion drücken und halten

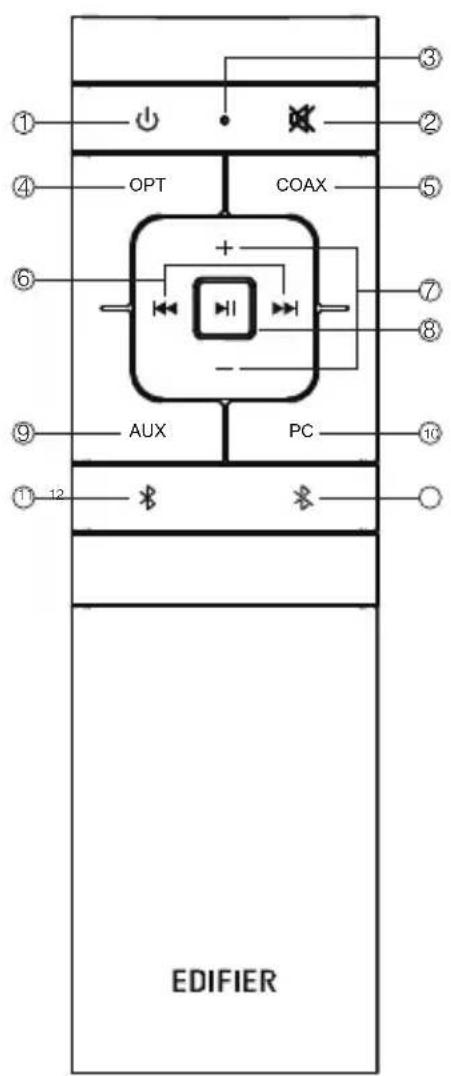

Abbildungen1. AN/AUS

3. Fernbedienungs-LED

4. Optischer Eingang

6. Letzter/nächster Titel

(Nur Bluetooth-Audioquellen)

7. Lautstärke erhöhen/verringern

11. Bluetooth-Eingang

12. Halten Sie die Taste gedrückt, um die

FernbedienungHinweis:

1. Bewahren Sie die Fernbedienung nicht an heißen und

2. Laden Sie die Batterien nicht.

3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch,

um ein Auslaufen zu vermeiden.

4. Die Batterie sollte keiner starken Hitze wie direkter

Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.

5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird.

Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

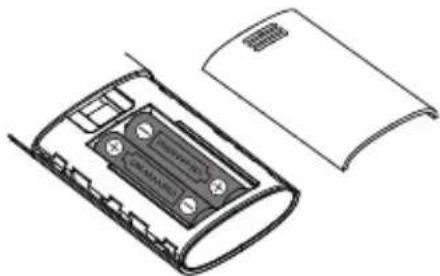

1. Wie die Abbildung zeigt, drücken Sie die

Batterieabdeckung der Fernbedienung mit dem Daumen und folgen Sie der Pfeilrichtung, um die Abdeckung zu entfernen. Funktionie mit zwei AAA-Batterien (bitte beachten Sie die „+” und „-” Polarität).

2. Die Batterielebensdauer beträgt ca. 6 Monate; bitte

ersetzen Sie sie, wenn die Fernbedienung nicht mehr reagie oder der Abstand verringe werden muss.

3. Vermischen Sie niemals alte und neue Batterien.

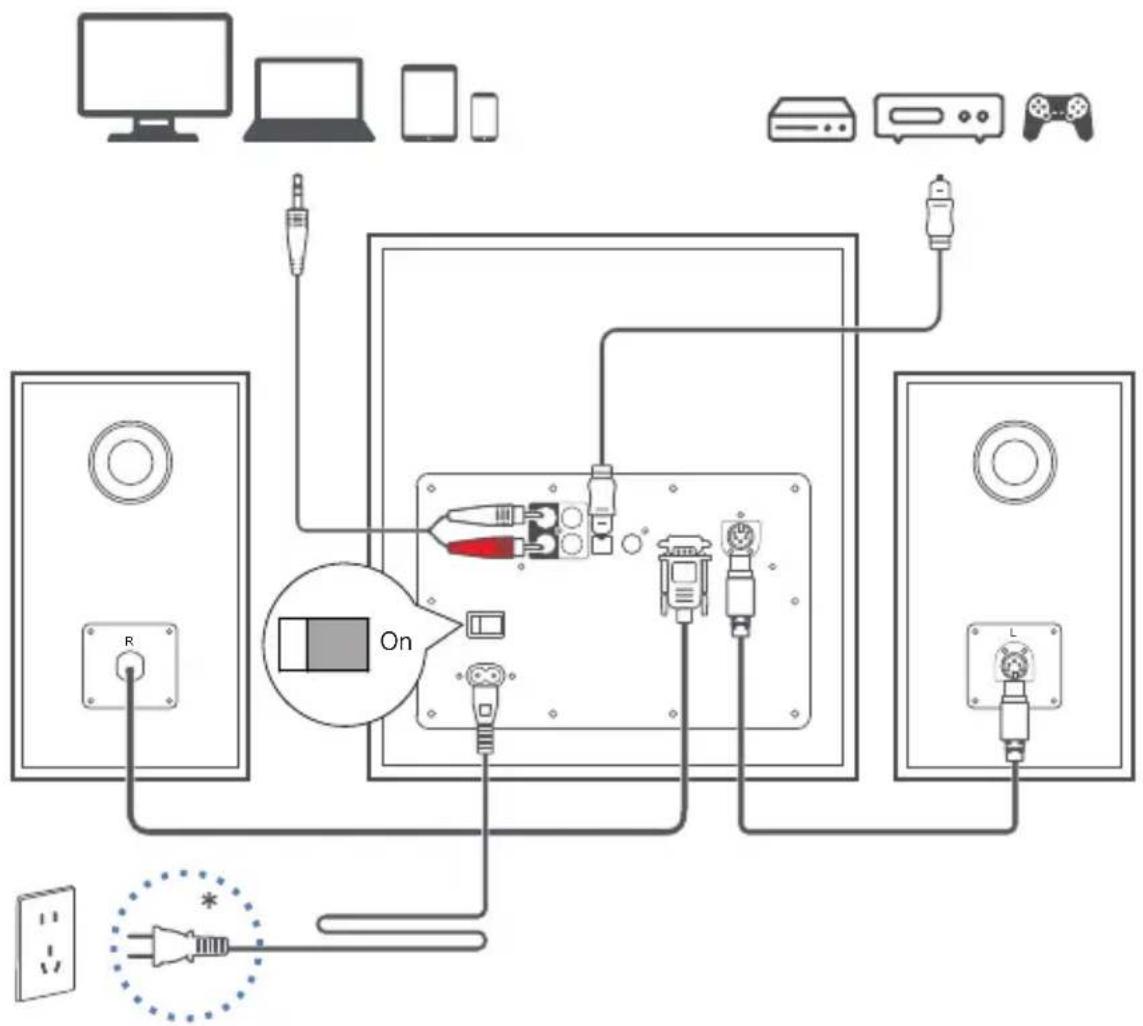

FernbedienungAnschlüsse Netzeingang: 100-240 V~ 50/60 Hz 500 mA

• Dieser Steckeyp dient nur zur Veranschaulichung.

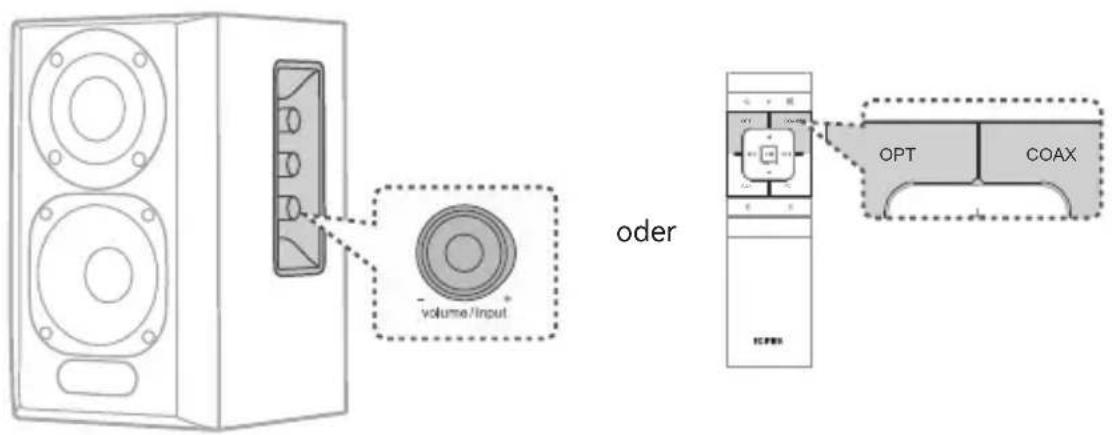

OnKoaxial- und optischer Eingang

1. Drücken Sie auf den Lautstärkeregler des aktiven Lautsprechers oder drücken Sie die

OPT/COX-Taste auf der Fernbedienung, um OPT/COX-Eingang zu wählen.

2. Verwenden Sie ein optisches Kabel oder ein Koaxialkabel (optisches Kabel enthalten), um

Audioquellen mit Ihrem Lautsprecher zu verbinden.

3. Staen Sie die Audiowiedergabe auf Ihrem Quellgerät und stellen Sie die Lautstärke auf das

gewünschte Niveau ein. Hinweis: Im optischen oder Koaxialmodus lässt sich lediglich ein PCM-Signal mit 44.1KHz/48KHz entschlüsseln. AUX OPT

1. Drücken Sie auf den Lautstärkeregler des aktiven Lautsprechers oder drücken Sie die

PC/AUX-Taste auf der Fernbedienung, um PC/AUX-Eingang zu wählen.

2. Verwenden Sie das Audiokabel, um Audioquellen (Mobiltelefone, Tablets etc.) mit Ihrem

Lautsprecher zu verbinden.

3. Staen Sie die Audiowiedergabe auf Ihrem Quellgerät und stellen Sie die Lautstärke auf

das gewünschte Niveau ein.Bluetooth-Modus AUX OPT

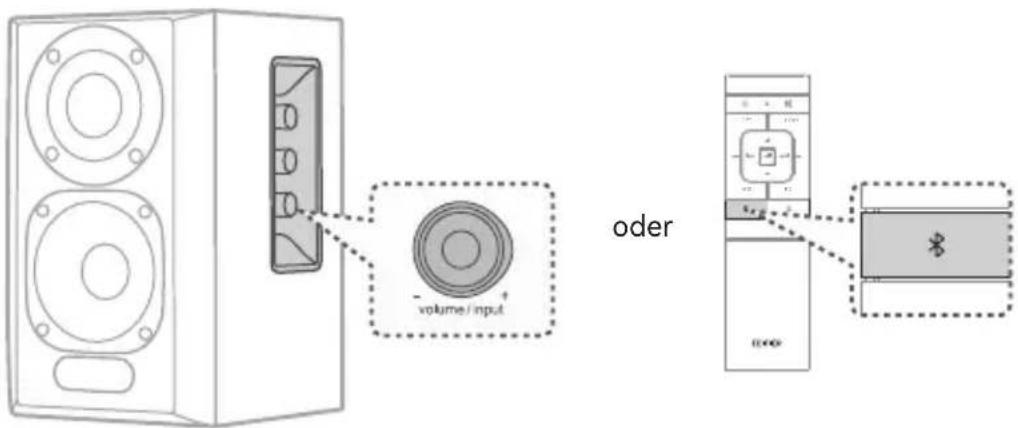

1. Schalten Sie den Lautsprecher ein und wechseln Sie durch Drücken der Bluetooth-Taste auf der

Fernbedienung oder des Lautstärkereglers auf dem Aktivlautsprecher zum Bluetooth-Modus, indem die entsprechende Taste so lange gedrückt wird, Bis das Bluetooth-Symbol aueuchtet.

2. Gehen Sie in den Setup-Abschnitt auf Ihrem Gerät (Mobiltelefon, Tablet, etc.) und suchen Sie

nach Bluetooth-Geräten in der Nähe. Darauin erscheint „EDIFIER S350DB“ in der Liste.

3. Koppeln Sie Ihr Gerät mit „EDIFIER S350DB“.

4. Spielen Sie Audio-Titel auf Ihrem Gerät ab und stellen Sie die Lautstärke auf das gewünschte

5. Halten Sie zum Trennen vom aktuellen Bluetooth-Gerät die Taste „ “ auf der Fernbedienung

2 Sekunden lang gedrückt. Hinweis:

1. Eine Bluetooth-Verbindung kann nur dann hergestellt werden, wenn der Lautsprecher AN ist

und sich im Bluetooth-Modus bendet. Wenn andere Audio-Eingänge des Lautsprechers aktivie sind, wird die Bluetooth-Verbindung unterbrochen. Ist der Bluetooth-Modus des Geräts aktivie, versucht sich der Lautsprecher mit dem zuletzt verbundenen Bluetooth-Gerät zu verbinden.

2. Die Bluetooth-Konnektivität und Kompatibilität kann zwischen verschiedenen Quellgeräten

abhängig von den Software-Versionen der Quellgeräte variieren.

3. Um den vollen Bluetooth-Funktionsumfang des Produkts zu genießen, stellen Sie bitte sicher,

dass Ihr mobiles Gerät ein A2DP- und AVRCP-Prol unterstützt.

4. Der PIN-Code zur Verbindung, falls eorderlich, ist „0000“.

5. Der im Gerät integriee Qualcomm® aptX™-Decoder sorgt für eine deutlich verbessee

Bluetooth-Klangqualität. Hierbei muss sichergestellt sein, dass auch die Audioquelle über Qualcomm® aptX™ veügt.Technische Daten Gesamt-Ausgangsleistung (RMS): R/L (Hochtöne): 15W+15W R/L (Mittel-und Tieftonbereich): 25W+25W SW (Tieftöner): 70W Frequenzgang: R/L: 160Hz-20kHz, SW: 41Hz-160Hz Hinweis: die Nennprürequenz ist wie folgt: der Höhenregleest beträgt 10KHz, der Test im Mittel- und Tieftonbereich beträgt 500Hz, der Tieftontest beträgt 80Hz. EU-Konformitätserklärung Frequenzband: 2.402 GHz ~ 2.480 GHz RF Ausgangsleistung: ≤10 dBm (EIRP) Keine Nutzungseinschränkungen vorhanden.Problembehebung Verbindung mit Ihrem Bluetooth-Gerät ist nicht möglich

• Stellen Sie sicher, dass der Abstand zwischen diesem Produkt und Ihrem Bluetooth-Gerät weniger als 10 Meter beträgt und dass sich keine Hindernisse zwischen ihnen benden.

• Stellen Sie sicher, dass kein Gerät über Bluetooth mit diesem Produkt verbunden ist.

• Stellen Sie sicher, dass sich das Produkt im Bluetooth-Kopplungsmodus bendet. Ist dies nicht der Fall, schalten Sie manuell in diesen Modus um.

• Staen Sie dieses Produkt neu, aktivieren Sie die Bluetooth-Funktion auf Ihrem Bluetooth-Gerät, und versuchen Sie es dann erneut.

• Setzen Sie dieses Produkt auf die Werkseinstellungen zurück und versuchen Sie es erneut. Keine Stromversorgung

• Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.

• Stellen Sie sicher, dass die Stromversorgung nicht unterbrochen ist.

• Stellen Sie sicher, dass der Hauptnetzschalter auf der Rückseite auf „ON“ geschaltet ist. Kein Ton

• Stellen Sie sicher, dass das Produkt eingeschaltet ist.

• Stellen Sie sicher, dass dieses Produkt und Ihr Gerät ordnungsgemäß angeschlossen sind.

• Stellen Sie sicher, dass die Wiedergabe nicht pausie ist.

• Stellen Sie sicher, dass dieses Produkt und Ihr Gerät nicht stummgeschaltet sind.

• Erhöhen Sie die Lautstärke auf diesem Produkt und auf Ihrem Gerät. Aus den Lautsprechern wird ein Rauschen ausgesendet

• Lautsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor. Um mehr über EDIFIER zu eahren, besuchen Sie bitte www.edier.com Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.IT Contenuto della confezione Altoparlante Satellite passivo Altoparlante satellite attivo Subwoofer Telecomando Batterie AAA Guida rapida Istruzioni importanti sulla sicurezza Cavo audio RCA da 3,5mm Cavo ingresso fibra ottica Cavo di alimentazione Cavo di collegamento altoparlanti Nota:
