BEDIENUNGSANLEITUNG PAM 220 BOSCH

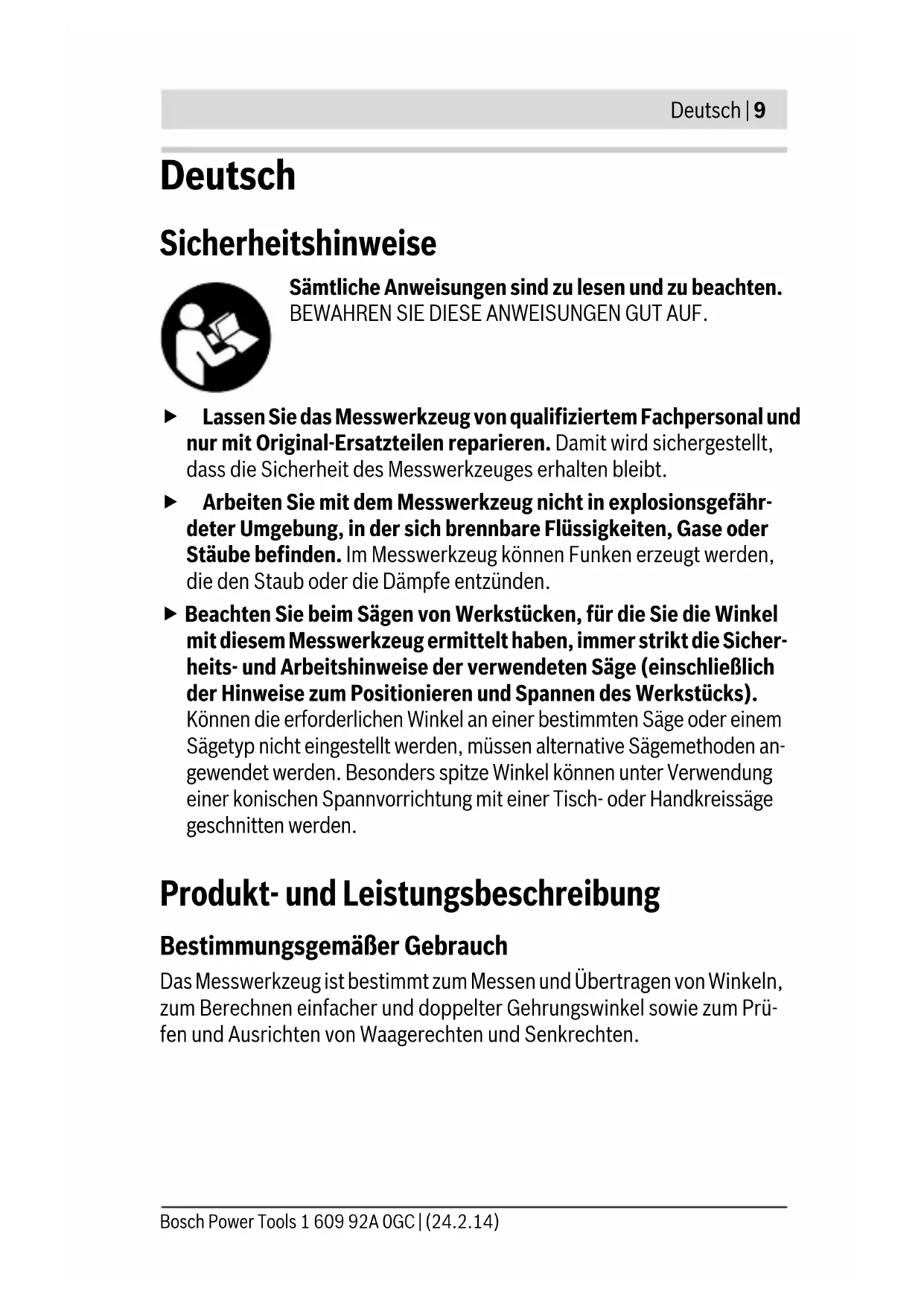

OBJ_BUCH-2116-002.book Page 8 Monday, February 24, 2014 10:56 AMDeutsch | 9 Bosch Power Tools 1 609 92A 0GC | (24.2.14) Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefähr- deter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Beachten Sie beim Sägen von Werkstücken, für die Sie die Winkel mit diesem Messwerkzeug ermittelt haben, immer strikt die Sicher- heits- und Arbeitshinweise der verwendeten Säge (einschließlich der Hinweise zum Positionieren und Spannen des Werkstücks). Können die erforderlichen Winkel an einer bestimmten Säge oder einem Sägetyp nicht eingestellt werden, müssen alternative Sägemethoden an- gewendet werden. Besonders spitze Winkel können unter Verwendung einer konischen Spannvorrichtung mit einer Tisch- oder Handkreissäge geschnitten werden. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Messen und Übertragen von Winkeln, zum Berechnen einfacher und doppelter Gehrungswinkel sowie zum Prü- fen und Ausrichten von Waagerechten und Senkrechten. OBJ_BUCH-2116-002.book Page 9 Monday, February 24, 2014 10:56 AM10 | Deutsch 1 609 92A 0GC | (24.2.14) Bosch Power Tools Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Klappschenkel 2 Schenkelverlängerung 3 Basisschenkel 4 Beleuchtetes Display 5 Libelle für waagerechtes Ausrichten 6 Libelle für senkrechtes Ausrichten 7 Taste für doppelte Gehrung „Compound MTR“ 8 Taste für einfache Gehrung „MTR“ 9 Taste „Hold/Clear“ 10 Taste für Supplementärwinkel „180 °“ 11 Ein-Aus-Taste „On/Off“ 12 Batteriefach 13 Seriennummer 14 Arretierung des Batteriefachdeckels 15 Batteriefachdeckel 16 Skala auf Schenkelverlängerung Anzeigenelemente a Messwert b Batterie-Ladezustandsanzeige c Indikator für Supplementärwinkel „SUP“ d Indikator für Neigungswinkel „SPR“ e Indikator für Eckwinkel „CNR“ f Indikator für horizontalen Gehrungswinkel „MTR“ g Indikator für vertikalen Gehrungswinkel „BVL“ h Indikator für Speicherwert „HOLD“ OBJ_BUCH-2116-002.book Page 10 Monday, February 24, 2014 10:56 AMDeutsch | 11 Bosch Power Tools 1 609 92A 0GC | (24.2.14) Technische Daten Montage Batterien einsetzen/wechseln (siehe Bild A) Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali- Mangan-Batterien oder Akkus empfohlen. Zum Öffnen des Batteriefachdeckels 15 drücken Sie die Arretierung 14 und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Erscheint die Anzeige Batteriewarnung b während des Betriebs erstmals im Display, kann noch ca. 1 bis 2 Stunden gemessen werden. Blinkt die Batteriewarnung b, müssen die Batterien bzw. Akkus gewechselt werden. Messungen sind nicht mehr möglich. Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität. Digitaler Winkelmesser PAM 220 Sachnummer 3 603 F76 ... Messbereich 0° –220° Messgenauigkeit –Winkel –Libelle ±0,2° 1,5 mm/m Genauigkeit der Winkelberechnung ±0,1° Betriebstemperatur – 10 °C ... +50 °C Lagertemperatur – 20 °C ... +70 °C Batterien 2x1,5 V LR6 (AA) Betriebsdauer ca. 25 h Abschaltautomatik nach ca. 5min Schenkellänge 400 mm Gewicht entsprechend EPTA-Procedure 01/2003 0,9 kg Maße 425 x 41 x 58 mm Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 13 auf dem Typenschild. OBJ_BUCH-2116-002.book Page 11 Monday, February 24, 2014 10:56 AM12 | Deutsch 1 609 92A 0GC | (24.2.14) Bosch Power Tools Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung korrodieren und sich selbst entladen. Schenkelverlängerung aufsetzen Schieben Sie die Schenkelverlängerung 2 von vorn auf den Klappschenkel 1 auf. Schieben Sie die Schenkelverlängerung so weit wie erforderlich über das Gelenk des Messwerkzeugs. Betrieb Inbetriebnahme Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen- einstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Tempe- raturschwankungen erst austemperieren, bevor Sie es in Betrieb neh- men. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Halten Sie die Auflageflächen und Anlegekanten des Messwerkzeugs sauber. Schützen Sie das Messwerkzeug vor Stoß und Schlag. Schmutzpartikel oder Verformungen können zu Fehlmessungen führen. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs drücken Sie die Taste „On/Off“ 11. Nach dem Einschalten befindet sich das Messwerkzeug in der Betriebsart „Standardmessung“. Zum Ausschalten des Messwerkzeugs drücken Sie die Taste „On/Off“ 11. Wird ca. 5 min lang keine Aktion durchgeführt, dann schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab. Ausrichten mit den Libellen Mit der Libelle 5 können Sie das Messwerkzeug waagerecht und mit der Libelle 6 senkrecht ausrichten. Sie können das Messwerkzeug auch wie eine Wasserwaage zur Überprü- fung von Waagerechten oder Senkrechten einsetzen. Legen Sie dazu das Messwerkzeug auf die zu prüfende Oberfläche auf. OBJ_BUCH-2116-002.book Page 12 Monday, February 24, 2014 10:56 AMDeutsch | 13 Bosch Power Tools 1 609 92A 0GC | (24.2.14) Betriebsart „Standardmessung“ Nach jedem Einschalten befindet sich das Messwerkzeug in der Betriebs- art „Standardmessung“. Winkel messen (siehe Bilder C–E) Legen Sie den Klappschenkel 1 und den Basisschenkel 3 flächig an den zu messenden Kanten an bzw. auf. Der angezeigte Messwert a entspricht dem Innenwinkel w zwischen dem Basis- und dem Klappschenkel. Dieser Messwert wird so lange auf dem Display 4 angezeigt, bis Sie den Winkel zwischen Klappschenkel 1 und Basisschenkel 3 verändern. Winkel übertragen (siehe Bild C) Messen Sie den zu übertragenden Winkel durch Anlegen von Klapp- und Basisschenkel an den Vorgabewinkel. Legen Sie das Messwerkzeug in der gewünschten Position an das Werk- stück an. Verwenden Sie die Schenkel als Lineal zum Antragen des Win- kels. Achten Sie darauf, dass Klapp- und Basisschenkel während des Übertra- gens nicht bewegt werden. Winkel abtragen (siehe Bild D) Öffnen Sie Klapp- und Basisschenkel so weit, bis in der Messwertanzeige a der abzutragende Winkel angezeigt wird. Legen Sie das Messwerkzeug in der gewünschten Position an das Werk- stück an. Verwenden Sie die Schenkel als Lineal zum Antragen des Win- kels. Messwert speichern („Hold/Clear“) Zum Speichern des aktuellen Messwerts („Hold“) drücken Sie die Spei- chertaste „Hold/Clear“ 9. Der Messwert wird unabhängig von Bewegungen an Basis- und Klapp- schenkel so lange angezeigt, bis Sie wieder auf die Speichertaste „Hold/Clear“ 9 drücken. OBJ_BUCH-2116-002.book Page 13 Monday, February 24, 2014 10:56 AM14 | Deutsch 1 609 92A 0GC | (24.2.14) Bosch Power Tools Messen mit Schenkelverlängerung (siehe Bilder F–H) Die Schenkelverlängerung 2 ermöglicht die Winkelmessung, wenn die Anlegefläche kürzer als der Klappschenkel 1 ist. Setzen Sie die Schenkelverlängerung 2 auf (siehe „Schenkelverlängerung aufsetzen“, Seite 12). Legen Sie den Basisschenkel 3 und die Schenkel- verlängerung flächig an die zu messenden Kanten an bzw. auf. Im Display wird als Messwert der Winkel w zwischen Basis- und Klapp- schenkel angezeigt. Den gesuchten Winkel v zwischen Basisschenkel und Schenkelverlängerung können Sie wie folgt berechnen: v =180°–w Wenn Sie die Taste „180 °“ drücken, wird der gesuchte Winkel v (Supple- mentärwinkel) berechnet und angezeigt. Messung „Einfache Gehrung“ Die Messung „Einfache Gehrung“ dient zur Berechnung des Schnittwinkels „MTR“, wenn zwei Werkstücke mit gleicher Gehrung zusammen einen beliebigen Außenwinkel x° kleiner 180° bilden sollen (z.B. für Fußboden- leisten, Treppengeländer-Säulen oder Bilderrahmen).

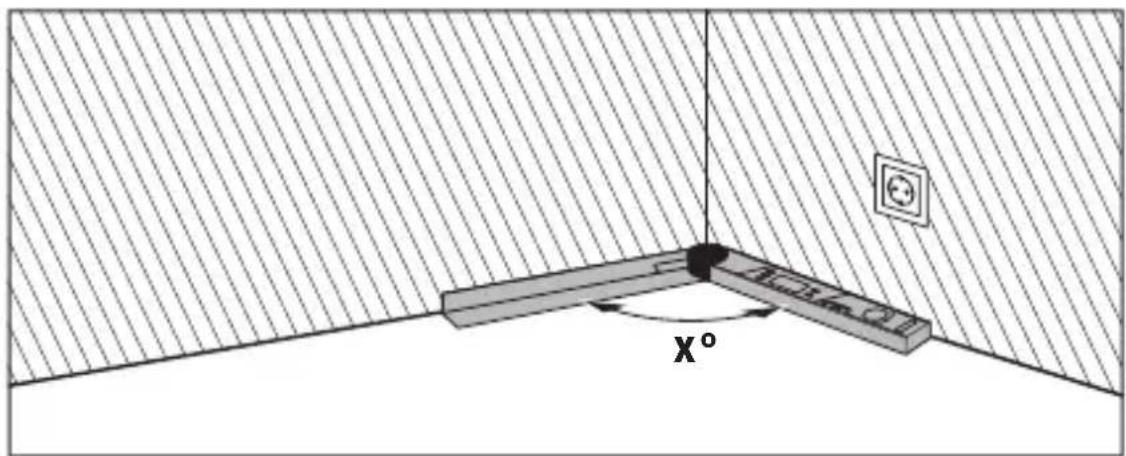

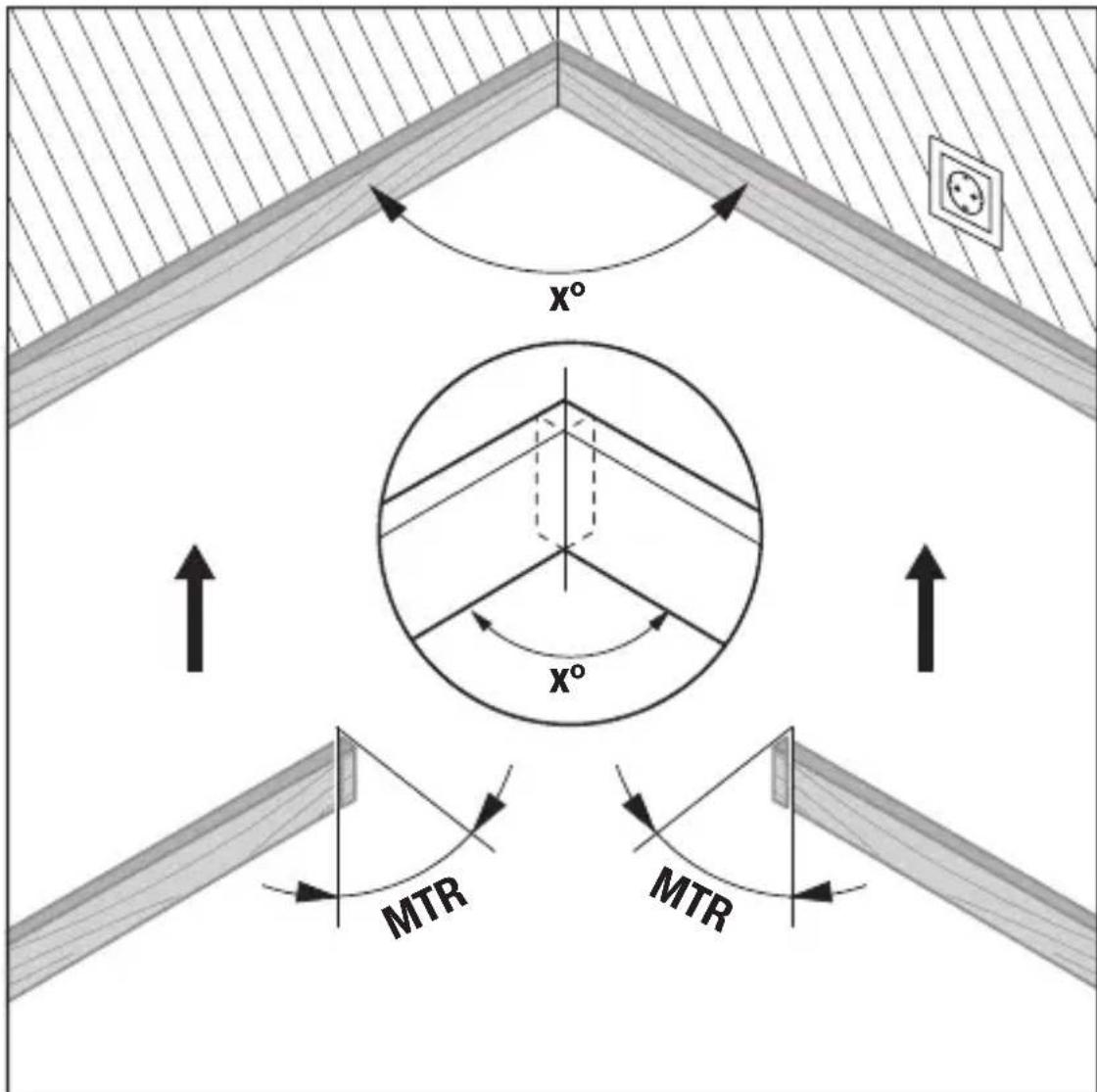

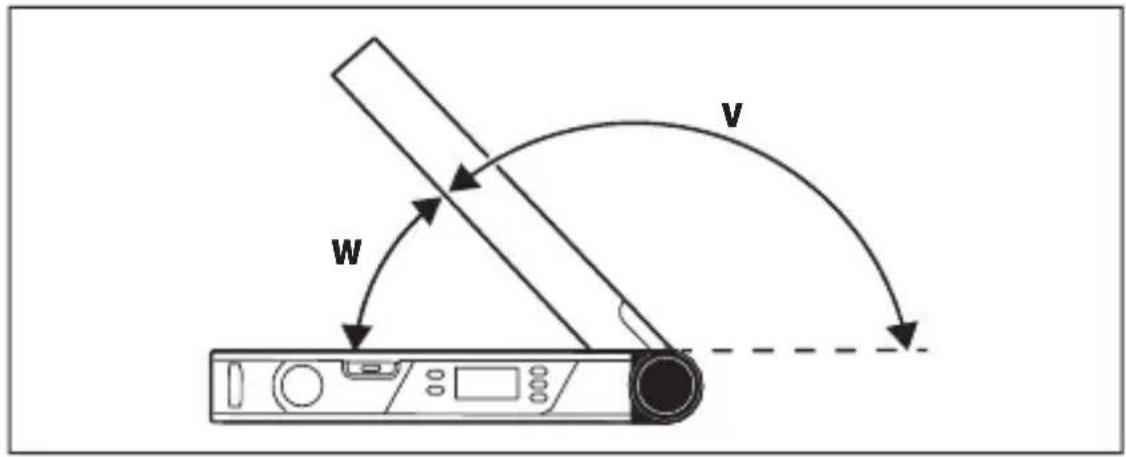

OBJ_BUCH-2116-002.book Page 14 Monday, February 24, 2014 10:56 AMDeutsch | 15 Bosch Power Tools 1 609 92A 0GC | (24.2.14) Sollen die Werkstücke in eine Ecke eingepasst werden (z.B. für Fußboden- leisten), dann messen Sie den Eckwinkel x° durch Anlegen von Klapp- und Basisschenkel. Für vorgegebene Winkel (z.B. Bilderrahmen) öffnen Sie Klapp- und Basisschenkel so weit, bis der gewünschten Winkel im Display angezeigt wird. Berechnet wird der horizontale Gehrungswinkel „MTR“ („Miter Angle“: horizontaler Gehrungswinkel), um den die zwei Werkstücke gekürzt wer- den müssen. Das Sägeblatt steht bei diesen Gehrungsschnitten senkrecht zum Werkstück (der vertikale Gehrungswinkel beträgt 0°). MTR MTR

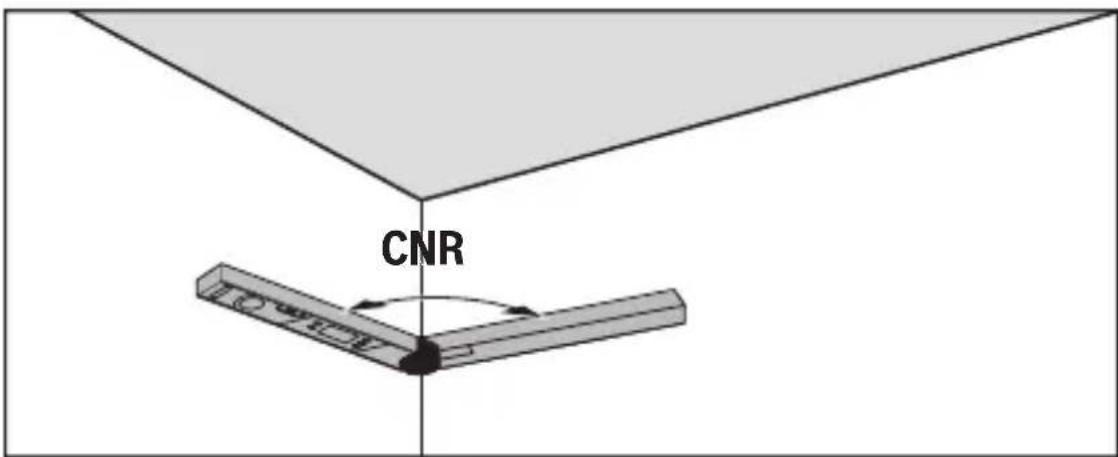

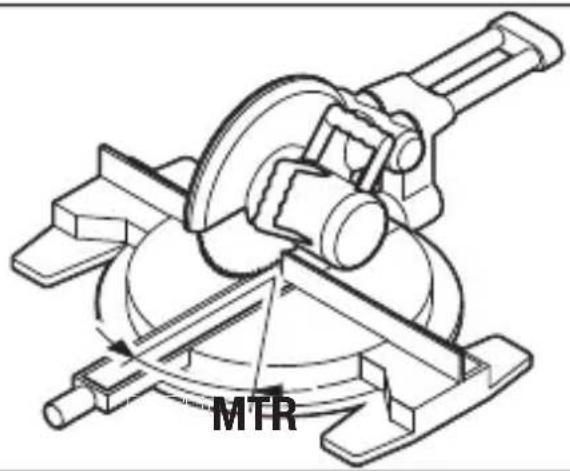

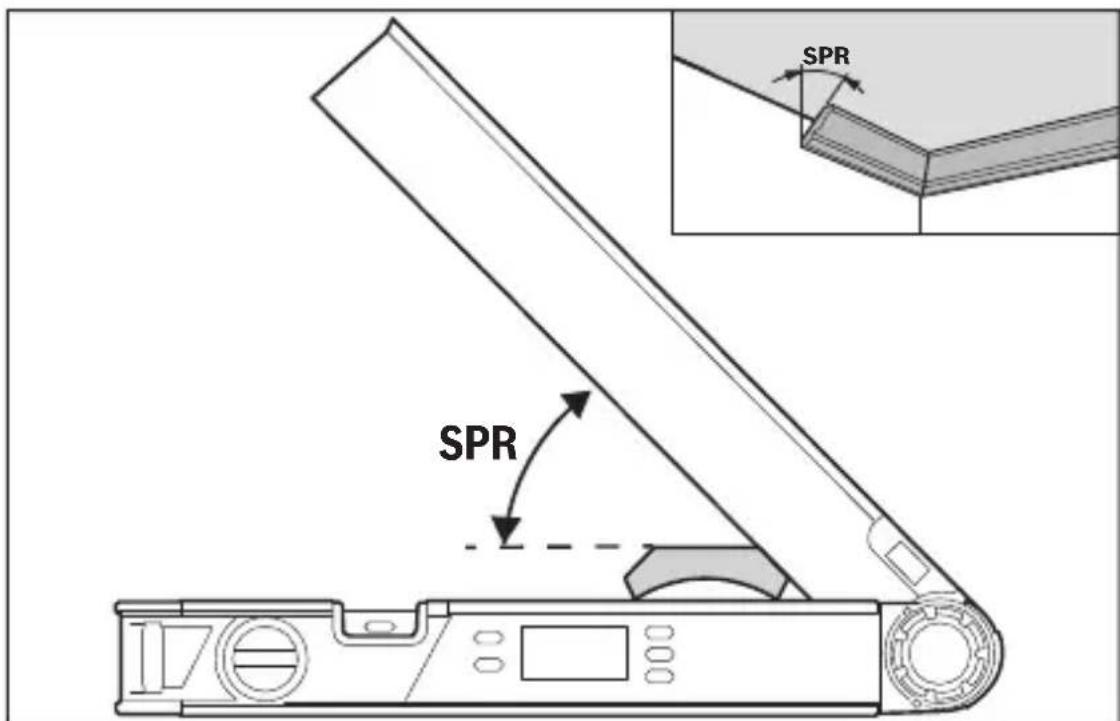

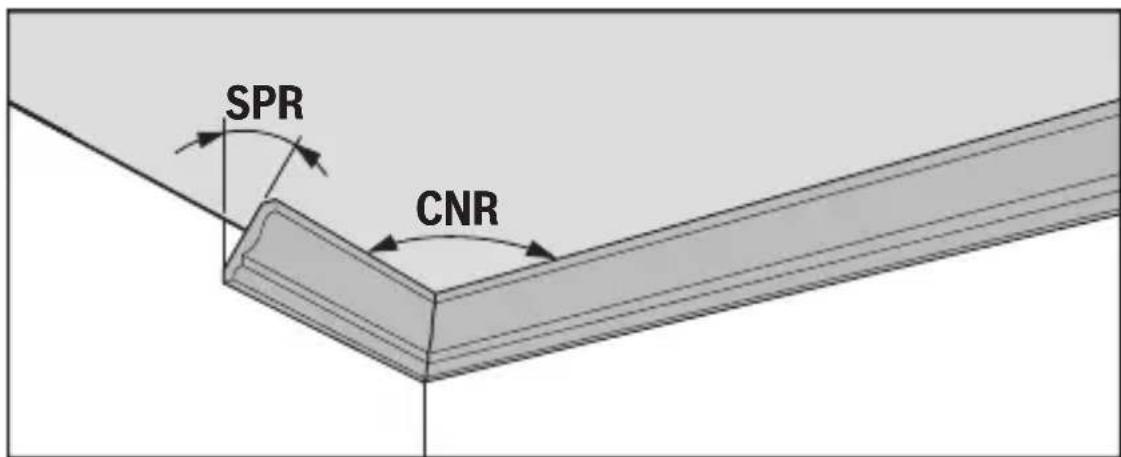

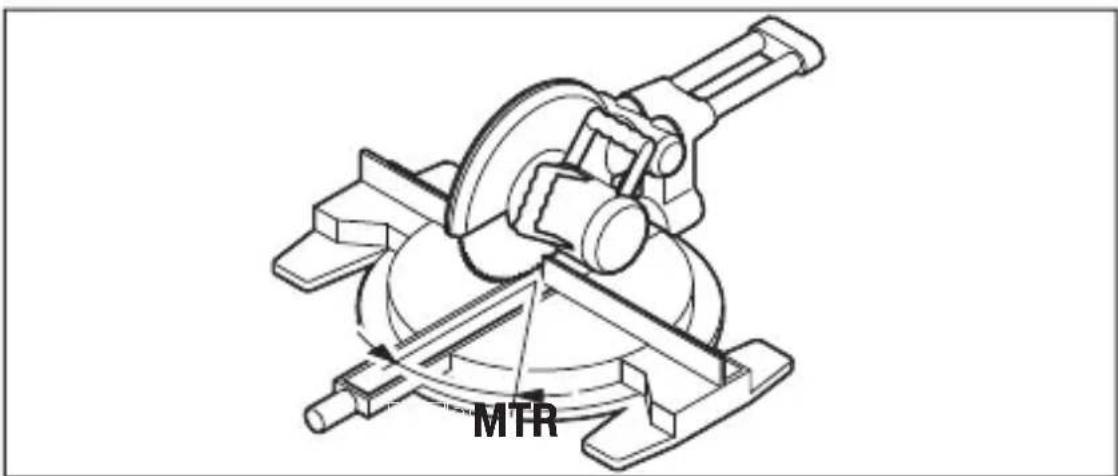

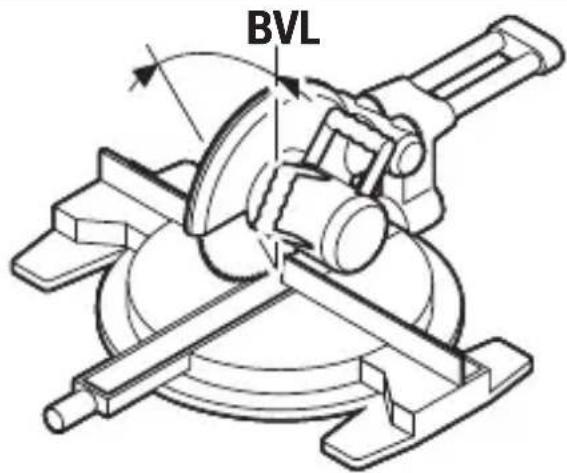

OBJ_BUCH-2116-002.book Page 15 Monday, February 24, 2014 10:56 AM16 | Deutsch 1 609 92A 0GC | (24.2.14) Bosch Power Tools Drücken Sie die Taste „MTR“ 8. Solange Sie die Taste „MTR“ 8 gedrückt halten, wird der berechnete horizontale Gehrungswinkel „MTR“, der an der Kapp- und Gehrungssäge eingestellt werden muss, angezeigt. Gleich- zeitig leuchtet der Indikator „MTR“ im Display auf. Hinweis: Der berechnete horizontale Gehrungswinkel „MTR“ kann nur für Kapp- und Gehrungssägen übernommen werden, bei denen die Einstellung für senkrechte Schnitte 0° beträgt. Ist die Einstellung für senkrechte Schnit- te 90°, dann müssen Sie den Winkel für die Säge wie folgt berechnen: 90° – angezeigter Winkel „MTR“ = einzustellender Winkel an der Säge. Messung „Doppelte Gehrung“ Die Messung „Doppelte Gehrung“ („Compound MTR“) dient zur Berechnung von horizontalen und vertikalen Gehrungswinkeln, wenn zwei Werkstücke mit Mehrfachwinkeln (z.B. Deckenleisten) exakt aufeinander stoßen sollen. Messen Sie zunächt den Neigungswinkel (SPR) und den Eckwinkel (CNR). Das Messwerkzeug berechnet dann den horizontalen Gehrungswinkel (MTR) und den vertikalen Gehrungswinkel (BVL). Führen Sie die Arbeitsschritte genau in der angegebenen Reihenfolge durch. MTRMTR SPR CNR OBJ_BUCH-2116-002.book Page 16 Monday, February 24, 2014 10:56 AMDeutsch | 17 Bosch Power Tools 1 609 92A 0GC | (24.2.14) „1. SPR“: Neigungswinkel (Spring Angle) speichern Für die Speicherung des Neigungswinkels gibt es folgende Möglichkeiten: – Öffnen Sie Klapp- und Basisschenkel so weit, bis der gewünschten Nei- gungswinkel im Display angezeigt wird. – Bei unbekanntem Neigungswinkel messen Sie diesen. Legen Sie dazu das zu messende Werkstück zwischen Klapp- und Basisschenkel. Ist die Messung bei besonders schmalen oder kleinen Werkstücken mit dem Messwerkzeug nicht möglich, dann verwenden Sie Hilfsmittel, wie z.B. eine Schmiege, und stellen den Winkel dann am Messwerkzeug ein. Drücken Sie die Taste 7, um den gemessenen Neigungswinkel für die dop- pelte Gehrung zu speichern. Im Display erscheinen „SPR“ und der aktuelle Winkel. SPR SPR OBJ_BUCH-2116-002.book Page 17 Monday, February 24, 2014 10:56 AM18 | Deutsch 1 609 92A 0GC | (24.2.14) Bosch Power Tools „2. CNR“: Eckwinkel (Corner Angle) speichern Legen Sie Klapp- und Basisschenkel zum Messen des Eckwinkels flächig an die Wände an oder stellen Sie einen bekannten Eckwinkel am Messwerk- zeug ein. Drücken Sie erneut die Taste 7, um den gemessenen Eckwinkel für die dop- pelte Gehrung zu speichern. Im Display erscheinen „CNR“ und der aktuelle Winkel. „3. MTR“: Horizontalen Gehrungswinkel (Miter Angle) ermitteln Drücken Sie erneut die Taste 7. Im Display erscheinen „MTR“ und der be- rechnete horizontale Gehrungswinkel für die Kapp- und Gehrungssäge. Mithilfe des horizontalen Gehrungswinkels wird die Drehung des Säge- tischs festgelegt (MTR). CNR CNR MTRMTR OBJ_BUCH-2116-002.book Page 18 Monday, February 24, 2014 10:56 AMDeutsch | 19 Bosch Power Tools 1 609 92A 0GC | (24.2.14) „4. BVL“: Vertikalen Gehrungswinkel (Bevel Angle) ermitteln Drücken Sie erneut die Taste 7. Im Display erscheinen „BVL“ und der be- rechnete vertikale Gehrungswinkel für die Kapp- und Gehrungssäge. Mithilfe des vertikalen Gehrungswinkels wird die Neigung des Sägetischs festgelegt (BVL). Hinweise zur Betriebsart „Doppelte Gehrung“ Der berechnete horizontale Gehrungswinkel „MTR“ kann nur für Kapp- und Gehrungssägen übernommen werden, bei denen die Einstellung für senkrechte Schnitte 0° beträgt. Ist die Einstellung für senkrechte Schnitte 90°, dann müssen Sie den Winkel für die Säge wie folgt berechnen: 90° – angezeigter Winkel „MTR“ = einzustellender Winkel an der Säge. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Ver- wenden Sie keine Reinigungs- oder Lösemittel. Sollte das Messwerkzeug über längere Zeit dem Regen ausgesetzt sein, kann es zur Beeinträchtigung seiner Funktion kommen. Nach dem vollstän- digen Abtrocknen ist das Messwerkzeug jedoch wieder uneingeschränkt einsatzbereit. Eine Kalibrierung ist nicht erforderlich. BVLBVL OBJ_BUCH-2116-002.book Page 19 Monday, February 24, 2014 10:56 AM20 | Deutsch 1 609 92A 0GC | (24.2.14) Bosch Power Tools Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwerker und Heim- werker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Tel.: [phone] Fax: [phone] E-Mail: [e-mail] OBJ_BUCH-2116-002.book Page 20 Monday, February 24, 2014 10:56 AMDeutsch | 21 Bosch Power Tools 1 609 92A 0GC | (24.2.14) Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerech- ten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müs- sen nicht mehr gebrauchsfähige Messwerkzeuge und ge- mäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt ge- sammelt und einer umweltgerechten Wiederverwen- dung zugeführt werden. Akkuzellen/Batterien: Werfen Sie Akkuzellen/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkuzellen/Batterien sollen gesammelt, recycelt oder auf umwelt- freundliche Weise entsorgt werden. Nicht mehr gebrauchsfähige Akkuzellen/Batterien können direkt abgege- ben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. OBJ_BUCH-2116-002.book Page 21 Monday, February 24, 2014 10:56 AM22 | English 1 609 92A 0GC | (24.2.14) Bosch Power Tools English Safety Notes Read and observe all instructions. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. Have the measuring tool repaired only through qualified specialists using original spare parts. This ensures that the safety of the measur- ing tool is maintained. Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. When using the angle information provided by this tool to cut work- pieces, always strictly observe the safety and working instructions of the saw being used, including those for positioning and clamping the workpiece. When the required angles can not be set on a certain saw or saw type, alternative sawing methods will need to be applied. Ex- tremely acute (sharp) angles can be cut using a taper jig with a table saw or a circular saw. Product Description and Specifications Intended Use The measuring tool is intended for measuring and transferring angles, calculating simple and compound mitre angles, and checking and aligning horizontals and verticals. Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. 1 Fold-out leg 2 Leg extension 3 Base leg OBJ_BUCH-2116-002.book Page 22 Monday, February 24, 2014 10:56 AMEnglish | 23 Bosch Power Tools 1 609 92A 0GC | (24.2.14) 4 Illuminated display 5 Spirit level for horizontal alignment 6 Spirit level for vertical alignment 7“Compound MTR” button 8“MTR” button for simple mitre 9 “Hold/Clear” button 10 “180 °” button for supplementary angle 11 “On/Off” button 12 Battery compartment 13 Serial number 14 Latch of battery lid 15 Battery lid 16 Scale on leg extension Display Elements a Reading b Battery charge control indicator c Supplementary angle indicator “SUP” d Spring angle indicator “SPR” e Corner angle indicator “CNR” f Mitre angle indicator “MTR” g Bevel angle indicator “BVL” h Memory indicator “HOLD” Technical Data Digital Angle Measuring Device PAM 220 Article number 3 603 F76 ... Measuring range 0° –220° Measuring accuracy –Angle – Spirit level ±0.2°
