BEDIENUNGSANLEITUNG Space Station 49060700 TASCO

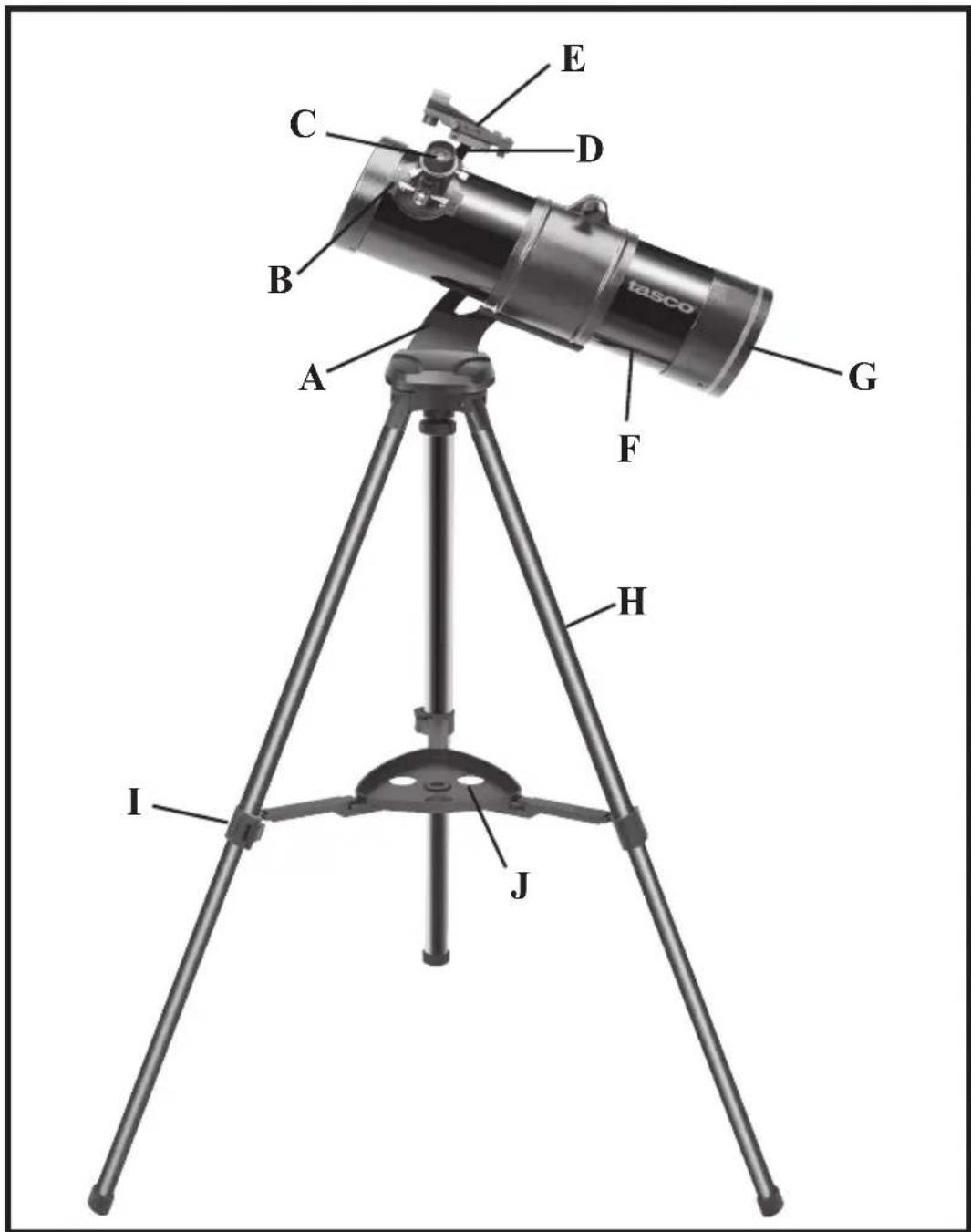

HINWEIS: Das eigentliche Produkt kann Verbesserungen aufweisen, die in dieser Zeichnung nicht abgebildet sind.

A. Rahmenmontierung

F. Teleskopgehäuse

B. Fokussierknopf

G. Hauptspiegel (inner)

C. Okular

H. Stativbein

D. Finderscope-Halterung

I. Verstellklemme des Stativbeins

E. Finderscope

J. Zubehörablage

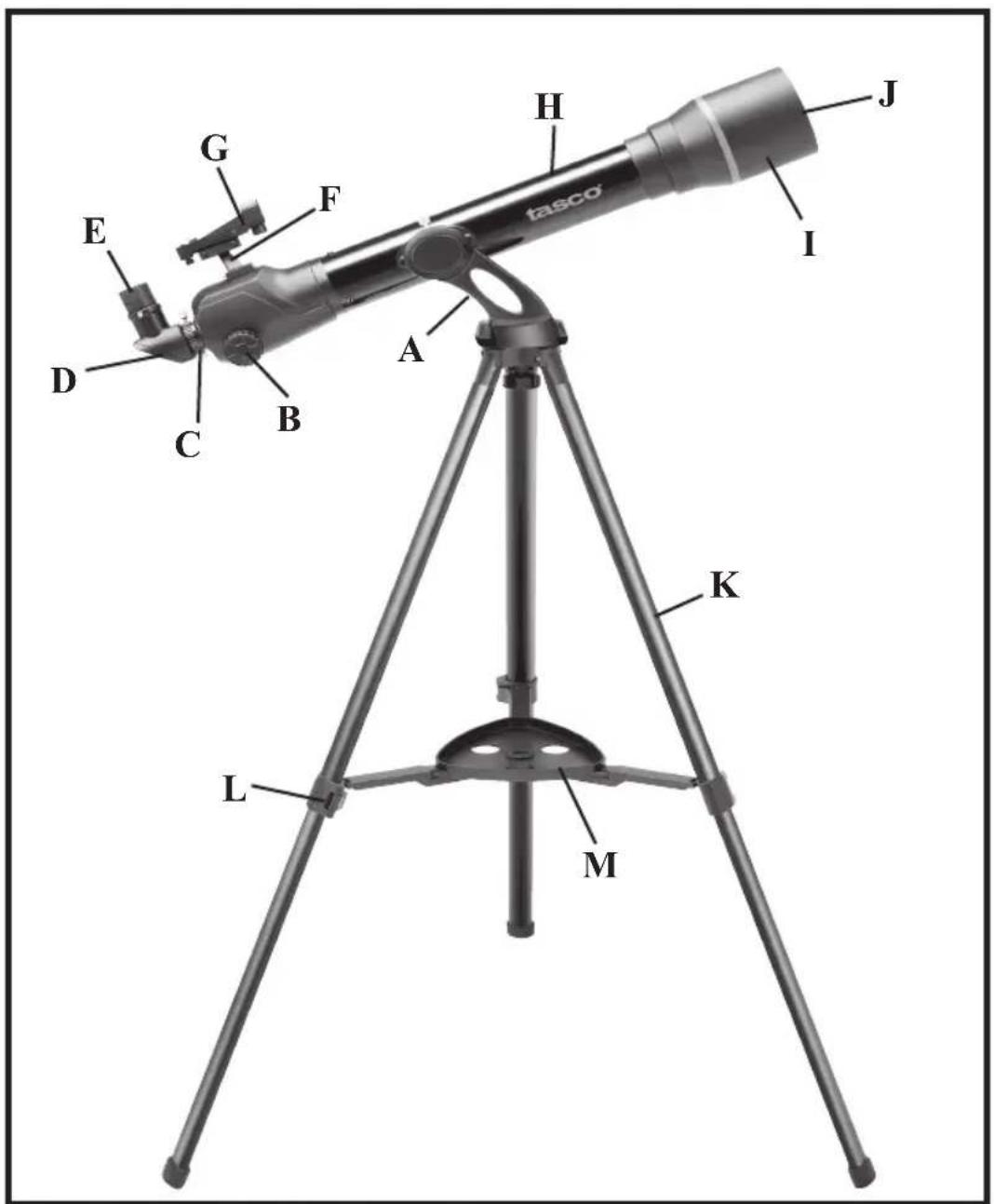

TEILEZEICHNUNG

HINWEIS: Das eigentliche Produkt kann Verbesserungen aufweisen, die in dieser Zeichnung nicht abgebildet sind.

A. Rahmenmontierung

H. Teleskopgehäuse

B. Fokussierknopf

I. Gegenlichtblende

C. Fokussierrohr

J. Objektivlinse (nicht abgebildet)

D. Zenitokular

K. Stativbein

E. Okular

L. Verstellklemme des Stativbeins

D. Finderscope-Halterung

M. Zubehorablage

G. Finderscope

MONTAGEDIAGRAMME

TELESKOP-MONTAGEANLEITUNG

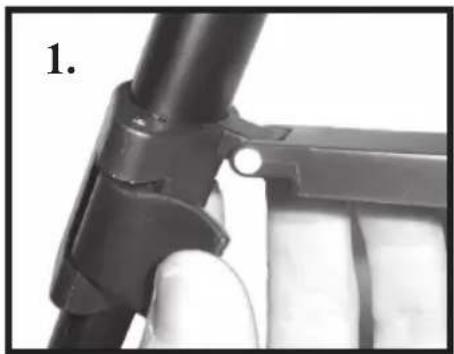

1. Das Teleskop verfügbar über verstelltbare (ausziehbare) Beine (Abb. 1).
2. Stellen Sie das Stativ auf und spreizen Sie die Beine auseinander. Losen Sie die drei Klemmen an den Beinen. Fassen Sie den Stativkopf und haben Sieihn an. Stellen Sie die Stativbeine (gleichmäßig) auf die gewünschte Länge ein und zieren Sie die Klemmen an den Beinen an, um sie festzustellen (Abb. 1).

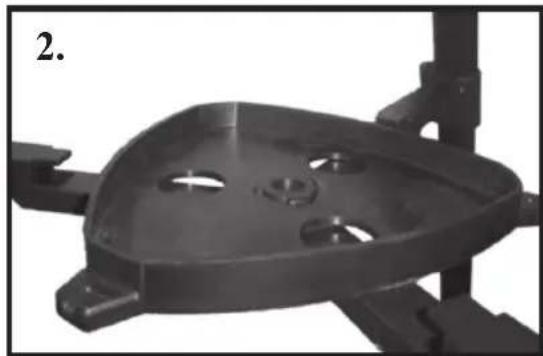

3. Bringen Sie die Zubehörablage (J/M) in der Halterung zwischen den Stativbeinen an (Abb. 2).
4. Nehmen Sie das Teleskopgehäuse aus dem Karton. Befestigen Sie das Teleskopgehäuse (F/H), indem Sie die Bohrung im Teleskopsattel mit der Bohrung der Rahmenmontierung ausrichten.

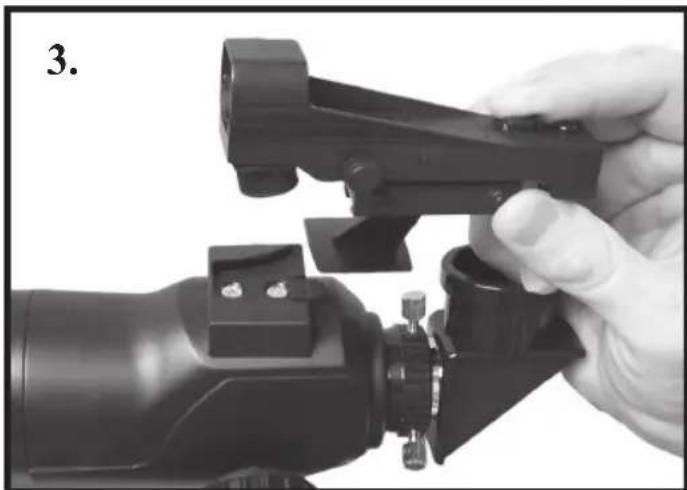

5. Nehmen Sie das bereits an seiner Halterung (D/F) montierte Finderscope (E/G) aus dem Karton. Bringen Sie die Finderscope-Halterung am Teleskopgehause an (Abb. 3).

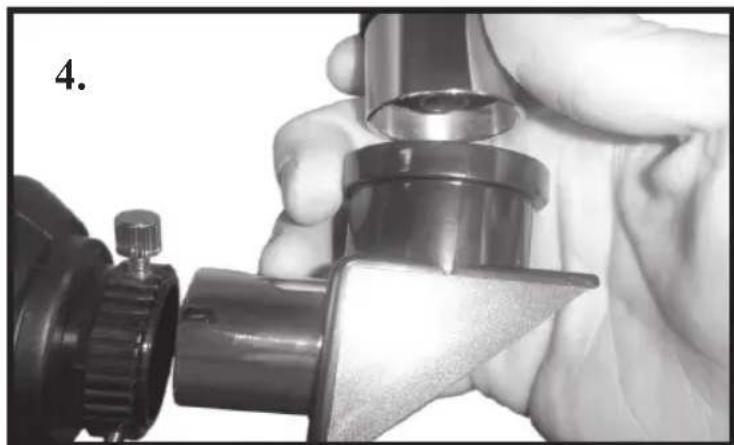

6. (Refraktormodelle) Setzen Sie ein Okular (H25mm) in das Zenitokular ein, befestigen Sie dann das Zenitokular am Teleskop (Fig. 4) undziehen Sie die Befestigungsschrauben an. (Reflektormodelle) Führren Sie das Okular in das Fokussierrohr ein undziehen Sie die Stellschraube an, um das Teleskop zu benutzen.

HINWEIS (nur bei Refraktormodellen): Bei allen astronomischen Teleskopen erscheint das Bild umgekehrt. Mithilfe des Zenitokulars erscheint das Bild aufrecht, jedoch mit einer Inversion von links nach rechts (spiegelverkehr). Um das Teleskop als Erdfernrohr zu verwenden und um das spiegelverkehrte Bild zu korrigieren, müssen Sie das Zenitokular abnehmer und durch das Umkehrokular (Abb. 5) ersetzen. Wir empfehlen, das Okular mit geringer Vergroßerung zu verwenden, wenn das Teleskop als Erdfernrohr verwendet wird. Nut Refraktorteleskope werden mit Umkehrokularen gefelfert. Reflektor- oder Spiegelteleskope werden in erster Linie für astronomische Zwecke eingesetzt und werden nicht mit Zenitokularen oder Umkehrokularen als Zubehör geliefert.Das Teleskop ist nun vollständig montiert und einsatzbereit.

1. Um die Barlow-Linse (Abb. 5) zu verwenden, setzen Sie diese in das Fokussierrohr ein. Durch Anziehen der kleinen Befestigungsschraube sichern. Das Okular in das offene Ende der Barlow-Linse einsetzen und sichern.

ACHTUNG! Blichen Sie nicht direkt in die Sonne, um bleibende Augenschäden zu vermeiden. Blichen Sie weder mit diesen Telescop noch mit bloßem Auge in die Sonne.

VERWENDEN DES STAR POINTER

1. Der StarPointer stellt die einfache und Schnellste Methode dar, das Teleskop direkt auf das gewünschte Object im Himmel auszurichten. Er Funktioniert wie ein Laserpointer, mit dem man direkt auf den Nachthimmel leuchten kann. Der StarPointer ist ein Visiersucher ohne Vergroßerung mit einem vergüteten Glasfenster, der einen kleinen roten Leuchtpunkt auf den Nachthimmel projiziert. Wie alle Finderscopes muss auch der StarPointer vor Verwendung mit dem Hauptteskop korrekt ausgerichtet werden.
2. Zum Einschalten des StarPointer drehen Sie die variable Helligeitsregelung nach links, bis ein Klicken zu horen ist. Zum Erhöhen der Helligeitsstufe des roten Punkts drehen Sie den Einstellknopf um ca. 180^ weiter bis zum Anschlag.
3. Suchen Sie einen hellen Stern oder Planeten aus und zentrierten Sie diesen in einem Okular mit geringer Vergroßerung im Haupttelesclop. Wenn der StarPointer korrekt ausgerichtet ist, sehen Sie, wie der rote Punkt den Ausrichtungsstern überlappt. Wenn der StarPointer nicht ausgerichtet ist, achten Sie daraufuf, wo sich der rote Punkt in Bezug auf den hellen Stern befindet. 29

VERWENDEN DES STAR POINTER

Sie ohne das Hauptteleskop zu bewegen die Azimut- und Höheneinstellungsregler so lange, bis sich der rote Punkt direkt auf dem Ausrichtungsstern befindet. Wenn der rote LED-Punkt heller als der Ausrichtungsstern ist, ist der Stern u. U. schwer zu sehen. Drehen Sie die variable Helligeitsregelung nach links, bis der rote Punkt ebenso hell wie der Ausrichtungsstern ist. Dies erleichtert die tatsächige Ausrichtung. Der StarPointer ist nun einsatzbereit. Denken Sie immer daran, den StarPointer auszuschalten, nachdem Sie ein Objekt gefunden haben. Dadurch verlangert sich die Lebensdauer von Batterie und LED.

SUCHE VON OBJECTEN

1. Blichen Sie durch das Finderscope und schwenken Sie das Telescop, bis das Objekt im Sichtfeld erscheint. Ziehen Sie die Höhen- und Azimutverriegelung an, sobald sich das Objekt im Sichtfeld befindet.

FOKUSSIEREN

1. Wenn Sie ein Objekt mit dem Telescop gefunden haben, drehen Sie den Fokussierknopf, bis das Bild scharf ist.
2. Um ein Objekt scharf einzustellen, das naher ist als das aktuelle Zielobjekt, drehen Sie den Fokussierknopf in Richtung auf das Okular (d.h. Sie drehenihn so, dass sich das Fokussierrohr von der Teleskopvorderseite weg bewegt). Für weiter entfernte Objekte drehen Sie den Fokussierknopf in die entgegengesetzte Richtung.
3. Richten Sie das Teleskop nie durch Glasfenster oder über Objekte, die Hitzewellen verursachen, wie z. B. asphaltierte Parkplatz, da Sie sonst keine wirklich scharfe Einstellung erhalten.

VERGROSSERUNG

1. Die Vergroßerung (oder Stärke) eines Telescops variiert je nach der Brennweite des verwendeten Okulars und der Brennweite des Telescops.
2. Zum Berechnen der Vergroßerung verwenden Sie die nachstehende Formel, in der BW = Brennweite:

Vergroßerung = BW (Teleskop) in mm

BW (Okular)

OKULARTABELLE UND THEORETISCHE

VERGROSSERUNGSGRENZEN

Okular / Modell-Nr. 490	60700 Refraktor	49070800 Refraktor	49114500 Reflektor
H25mm Okularleistung 28x 32x 20x
H10mm Okularleistung 70x 80x 50x
SR4 Okularleistung 175x	200x	125x

TECHNISCHE DATEN

Bez. / Modell-Nr. 49060700	Refraktor	49070800 Refraktor	49114500 Reflektor
Objektiv-Durchmesser 60mm	m(2.36")	70mm(2.75")	114mm(4.5")
Brennweite 700mm 800mm	500mm
Okular - geringe Leistung H	25mm H 25mm	m H 25mm
Okular - mittlere Leistung H	10mm H 10mm	m H 10mm
Okular - hohe Leistung SR	4mm SR 4mm	SR 4mm
Umkehrkircular, inkl.	Ja Ja Nein
Barlow-Linse, inkl. Ja, 3x Ja	3x Ja	3x
Max. Vergroßerung 525x	600x	375x
Zubehör	Zenitokular, Finderscope, Mondfilter, Mondkarte	Zenitokular, Finderscope, Mondfilter, Mondkarte	Finderscope, Mondfilter, Mondkarte

HINWEIS: Die Vergroßerung ist die berechnete Vergroßerung. Für die meisten Beobachtungsbedingungen wird eine geringe Leistung empfohlen.

HILFREICHE TIPPS

• Dieses Teleskop ist ein sehr empfindliches Instrument. Sie erhalten optimale Ergebnisse mit weniger Vibrationen, wenn Sie das Teleskop auf einer ebenen Fläche und nicht in der Garagenauffahrt oder auf einem aus Holz erbautem Balkon aufstellen. Sie befinden sich dann auf einem stabileren Untergrund zur Himmelsbetrachtung, vor allem wenn Sie mit dem neuen Teleskop weitere Besucher angelockt haben.
• Beobachten Sie den Himmel am besten von einem Ort aus, an dem sich relativ weniger Lichter befinden. Dadurch konnen Sie viel schwächere Objekte erblichen. Sie werden überrascht sein, wie viel mehr Sie von einem benachbarten See oder Park aus sehen konnen im Vergleich zu einem Garten in der Stadt.
• Stellen Sie das Telescop NIE an einem Fenster auf.
• Betrachten Sie nach Möglichkeit Objekte, die sich hoch am Himmel befinden. Wenn Sie warten, bis das Objekt welt über den Horizont aufgestiegen ist, erhalten Sie ein helleres und sCHRFERes Bild. Bei der Beobachtung von Objekten am Horizont blichen Sie durch mehrere Schichten der Erdatmosphare. Haben Sie sich schon mal gefragt, warum der Mond orange ist, wenn er am Horizont untergeht? Er sieht orange aus, weil Sie durch eine viel dichtere Atmosphare blichen, als wenn Sie direkt nach oben schauen ***duren. (Hinweis: Wenn Objekte am Himmel verzerrt oder gewellt ausgehen, ist die Luftfeuchtigkeit in dieser Nacht wahrscheinlich sehr hoch.) Wenn die Atmosphare in manchen Nachten unbestandig ist, kann die Beobachtung durch ein Telescop frustrierend oder saregar unmoglich sein. Astronomen bezeichneten kontrastreiche, klare Nache als ,gute Beobachtungsnachte". 31

HINWEISE

GARANTIE/REPARATUR

BESCHRANKTE LEBENSLANGE GARANTIE AUF TELESOKEP

Sie erhalten für Ihr Tasco®-Teleskop eine lebenslange Garantie. Die Garantie gilt für den Erstbesitzer und erstreckt sich auf Material- und Herstellungsfehler. Die beschränkte lebenslange Garantie ist Ausdruck unseres Vertrauens in die Materialien und die Mechanische Ausführung unserer Produkte und gewährleistet Ohnen einen lebenslangen zuverlässigen Kundendienst.

Wenn Ihr Teleskop elektrische Bauteile enthalt, garantieren wir für einen Zeitraum von zwei Jahren ab dem Kaufdatum, dass diese Bauteile frei von Material- und Herstellungsfehlern sind.

Für den Fall, dass ein Mangel im Rahmen dieser Garantie auftritt, werden wir das Produkt nach unserer Wahl reparieren oder austauschen, vorausgesetzt, dass Sie das Produkt freigemacht zuruckschicken. Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Behandlung, Installations- oder Wartungsarbeiten, die nicht von einer autorisierten Tasco-Kundendienstabteilung vorgenommen werden, zurückzuführen sind.

Jeder Rücksendung im Rahmen dieser Garantie mussen folgende Dokumente und Angaben beigefügt werden:

1) Ein Scheck/eine Zahlungsanweisung in Höhe von 15,00 USD zur Abdeckung der Porto- und Bearbeitungskosten
2) Name und Anschrift für die Rücksendung des Produkts
3) Eine Erläuterung des Mangels
4) Nachweis des Kaufdatumss
5) Das Produkt sollte zur Vermeidung von Transportschäden gut verpackt in einem stabilen Versandkarton an die nachstehend aufgeführte Adresse geschickt werden, wobei die Gebühren für die Rücksendung im Voraus zu entrichten sind.

Adresse fur Rücksendungen in die USA: Adresse fur Rücksendungen nach KANADA:

Tasco Tasco

Attn.: Repairs

Attn.: Repairs

8500 Marshall Drive

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gekauft haben, erhalten Sie die entsprechenden Informationen zur Garantie von ihrem Handler vor Ort. In Europa erreichen Sie Tasco auch unter:

Tasco Gmbh

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

©2007 B.O.P.
