Space Station 49060700 - Telescopio TASCO - Manuale utente e istruzioni gratuiti

Marca	Tasco
Modello	Space Station 49060700
Tipo di prodotto	Telescopio rifrattore
Diametro dell'obiettivo	60 mm (2,36 pollici)
Lunghezza focale	700 mm
Montatura	Montatura azimutale su treppiede telescopico
Ingrandimenti forniti	28x (H25mm), 70x (H10mm), 175x (SR4mm), fino a 525x con lente Barlow 3x
Oculari inclusi	H25mm (basso), H10mm (medio), SR4mm (alto)
Lente Barlow inclusa	Sì, 3x
Oculare raddrizzatore incluso	Sì
Cercatore	StarPointer a punto rosso (senza ingrandimento)
Accessori inclusi	Diagonale, cercatore, filtro lunare, mappa lunare, vassoio portaccessori
Alimentazione	Pila per StarPointer (non fornita, tipo pila a bottone)
Peso stimato	Circa 5 kg (con treppiede)
Manutenzione e pulizia	Pulire le lenti con un panno morbido e asciutto. Non toccare le superfici ottiche con le dita. Conservare al riparo dall'umidità.
Sicurezza	Non osservare mai il Sole direttamente con il telescopio, rischio di lesioni oculari irreversibili.
Garanzia	Garanzia a vita limitata (esclusi componenti elettrici: 2 anni)
Riparabilità	Riparazione o sostituzione in garanzia, spese di spedizione e gestione di 15 $ US

Domande frequenti - Space Station 49060700 TASCO

Come assemblare il telescopio Space Station 49060700 ?

Inizia aprendo il treppiede e regolando le gambe all'altezza desiderata. Fissa il vassoio portaccessori. Monta il corpo del telescopio sulla montatura allineando i fori. Installa il cercatore StarPointer. Per un rifrattore, inserisci un oculare (ad esempio H25mm) nel diagonale, poi fissa il diagonale al telescopio. Stringi le viti di fissaggio.

Come si usa il StarPointer ?

Ruota la manopola della luminosità in senso orario per accendere il punto rosso. Punta il telescopio verso un oggetto luminoso (stella o pianeta). Usa le manopole di azimut e altitudine del StarPointer per allineare il punto rosso sull'oggetto. Spegni il StarPointer dopo l'uso per risparmiare la pila.

Qual è l'ingrandimento massimo ?

L'ingrandimento massimo teorico è 525x (con la lente Barlow 3x e l'oculare SR4mm). In pratica, si consiglia un ingrandimento di 175x o inferiore per immagini nitide.

Posso osservare il Sole con questo telescopio ?

No, non guardare mai il Sole direttamente con questo telescopio, nemmeno a occhio nudo. Può causare lesioni oculari permanenti e irreversibili.

Come pulire le lenti ?

Usa un panno morbido e asciutto (microfibra) per rimuovere la polvere. Se necessario, inumidisci leggermente con acqua distillata. Evita solventi. Non toccare le superfici ottiche con le dita.

Quali tipi di oggetti posso osservare ?

Questo telescopio è adatto per osservazioni astronomiche (Luna, pianeti, ammassi stellari) e terrestri (paesaggi, animali) grazie all'oculare raddrizzatore fornito. Usa un basso ingrandimento per oggetti terrestri.

Come si mantiene il treppiede ?

Mantieni le gambe del treppiede pulite e asciutte. Stringi bene i morsetti di regolazione dopo ogni utilizzo. Riponi il treppiede in un luogo asciutto per evitare ruggine.

L'immagine è capovolta, è normale ?

Sì, in un telescopio astronomico l'immagine è invertita. Usa il diagonale per raddrizzare verticalmente, ma l'immagine rimane invertita destra-sinistra (effetto specchio). Per un'immagine completamente raddrizzata, usa l'oculare raddrizzatore fornito.

Come calcolare l'ingrandimento ?

Dividi la lunghezza focale del telescopio (700 mm) per quella dell'oculare. Esempio: con oculare H25mm, ingrandimento = 700/25 = 28x. Con la lente Barlow 3x, moltiplica l'ingrandimento per 3.

Cosa fare se il telescopio non mette a fuoco ?

Controlla che l'oculare sia ben inserito e che la manopola di messa a fuoco giri liberamente. Assicurati che il cercatore sia allineato. Se l'immagine rimane sfocata, prova un oculare con ingrandimento inferiore. Evita di osservare attraverso una finestra o sopra superfici calde.

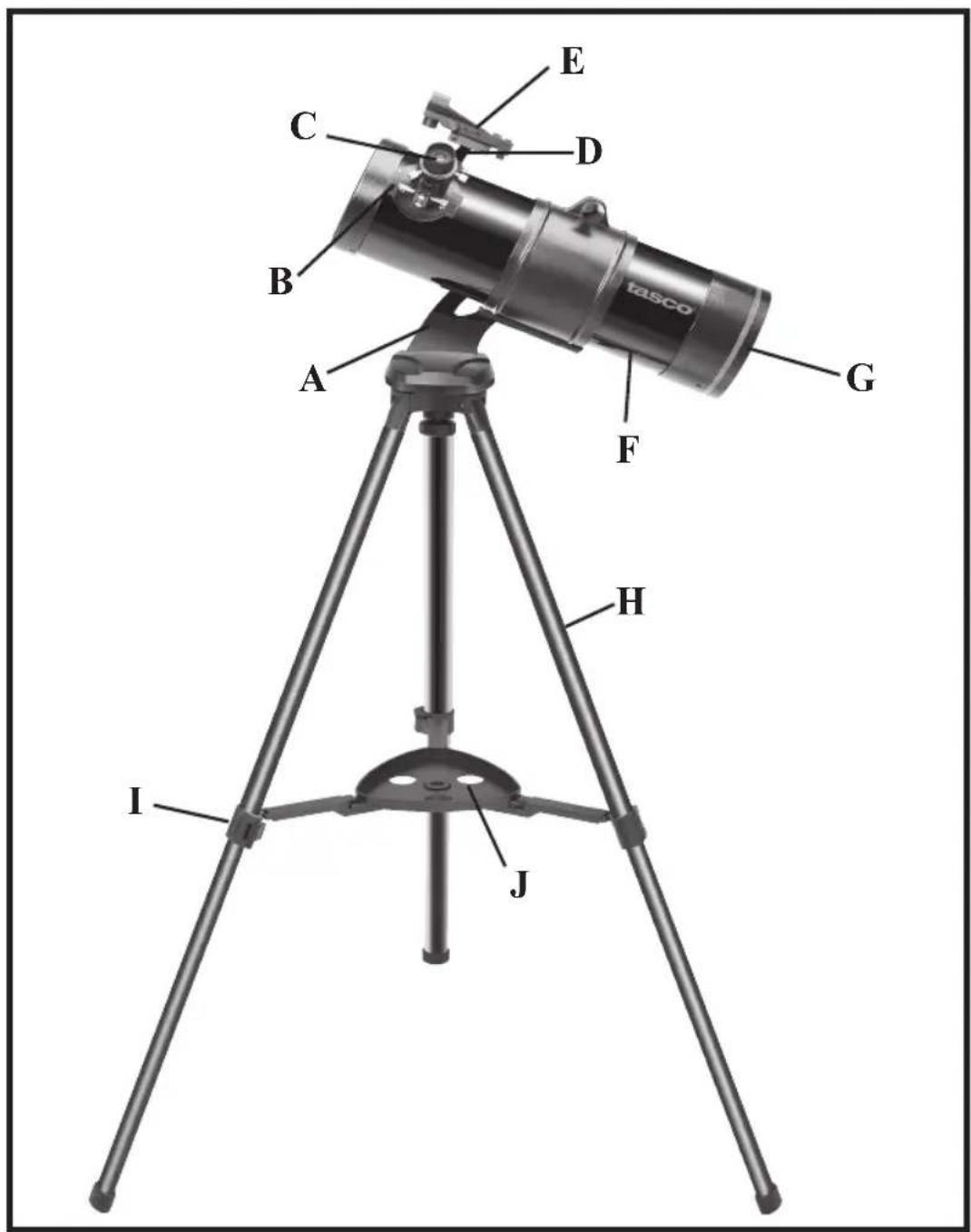

MANUALE UTENTE Space Station 49060700 TASCO

NOTA: il prodotto reale potrebbe averere miglioramenti non mostrati in quello schema.

A. Supporto a forcella

F. Corpo principale del telescopoio

B. Manopola di messa a fuoco

G. Specchio principale (interno)

C.Oculare

H. Gamba del treppiede

D. Staffa del cercatore

I. Morsetto per regolare le gambe del treppiede

E. Cercatore

J. Vassoio degli accessori

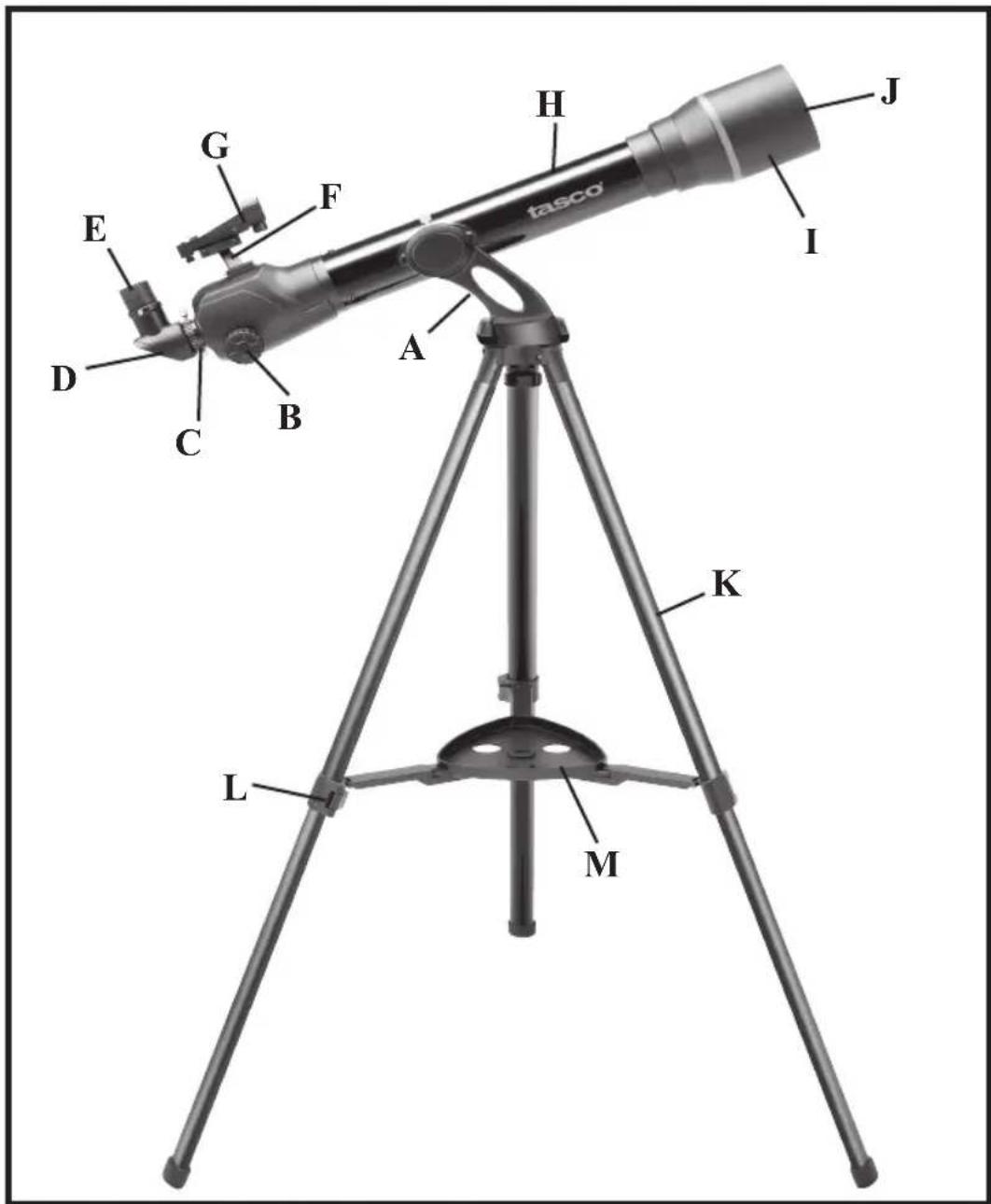

SCHEMA DELLE PARTI

NOTA: il prodotto reale potrebbe averere miglioramenti non mostrati in quello schema.

A. Supporto a forcella

H. Corpo principale del telescopoio

B. Manopola di messa a fuoco

I. Parasole

C. Tubo della messa a fuoco

J. Obiettivo (non restrato)

D. Diagonale

K. Gamba del treppiede

E.Oculare

L. Morsetto per regolare le gambe del treppiede

F. Staffa del cercatore

M. Vassoio degli accessori

G. Cercatore

SCHEMI PER L'ASSEMBLAGGIO

ISTRUZIONI PER L'ASSEMBLAGGIO DEL TELESCOPIO

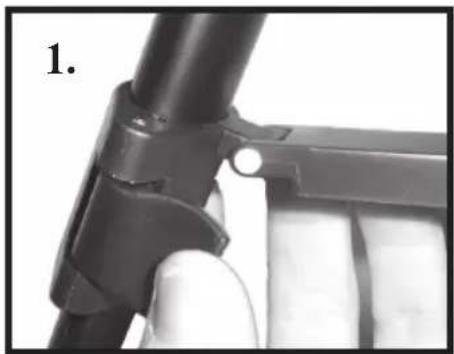

1. Il telescopio ha gambe regolabili (telescopiche) (Fig.1)
2. Mettere in piedi il treppiede e allargare le gambe. Allentare i tre morsetti delle gambe. Afferrare la testa del treppiede e sollevare. Allungare le gambe del treppiede all'altezza desiderata (di uguale lunghezza) e stringere i morsetti su ciascuna gamba per tenere il treppiede in posizione (Fig. 1).

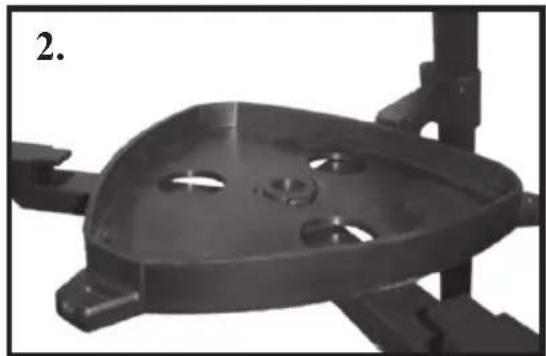

3. Montare il vassoio per gli accessori (J/M) sui sostegni centrali delle gambe del treppiede (Fig. 2).
4. Estrarre il corpo principale del telescopoia alla scatola. Montare il corpo principale del telescopoio (F/H) allineando il foro nella sella del telescopoio con quello nella forcella.

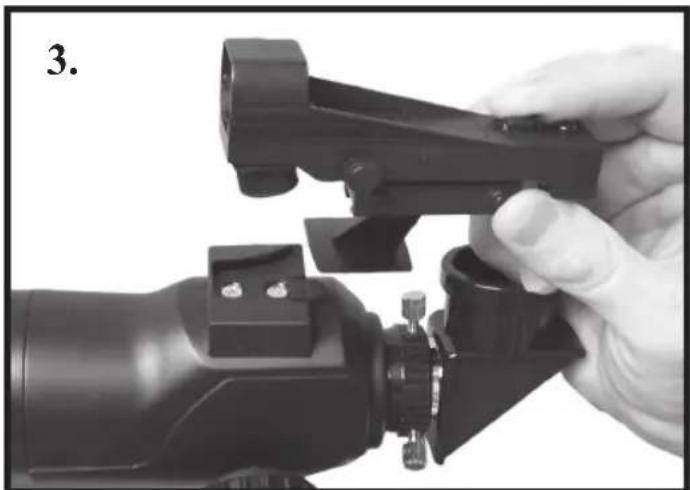

5. Estrarre dalla scatola il cercatore (E/G) con montata la propria staffa (D/F). Posizione la staffa del cercatore sul corpo principale del telescopoio (Fig. 3).

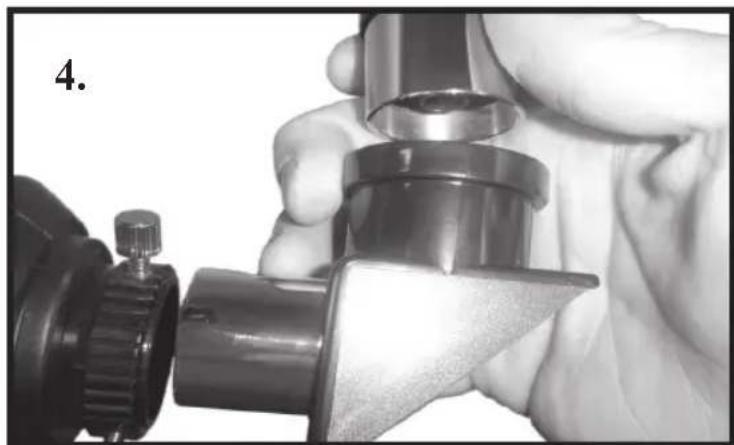

6. (Modelli refrattori) Mettere un oculare (H25mm) nella diagonale, quando montare la diagonale sul telescopoio, stringendo le viti di fermo (Fig. 4). (Modelli refrattori) Inserire l'oculare nel tubo della messa a fuoco e stringere la vite di fermo per iniziare la visione.

NOTA (solo per i modelli refrattori): In tutti i telescopi astronomici, le immagini appaioni capovolte. Con l'uso della diagonale, l'imagine appeare eretta ma con un'inversione da sinistra a destra (come uno specchio). Per usare il telescopo per visioni terrestri e per correggere l'imagine rispecchiata, rimuovere la diagonale e sostituirla con l'oculare raddrizzante (Fig. 5). Quando il telescopo viene usato per visioni terrestri, si raccomanda di usare l'oculare a bassa potenza d'ingrandimento. Solo i telescopi rifrattori sono consegnati con oculari raddrizzatori. I telescopi riflettori (specchio) sono usati principamente per scopi astronomici, e non compendono una diagonale o un oculare raddrizzante.

Il telescopo è ora Completely assemblato e pronto per l'uso.

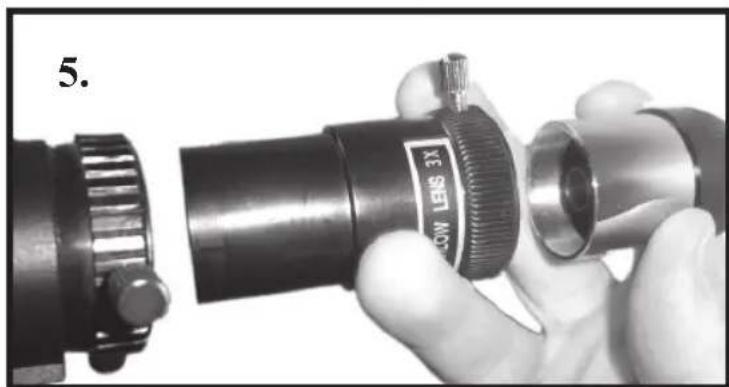

1. Per usare la lente di Barlow, insere la lente (Fig. 5) nel tubo della messa a fuoco. Serrare stringendo le piccola vite di fermo. Insere l'oculare nell'estremità aperta della Barlow e serrare.

ATTENZIONE! Per evitare danni alla vista, non guardare direttamente il sole. Non guardare il sole con quello telescopio, né a occhio nudo.

USO DEL PUNTATORE DELLE STEILLE

1. Lo StarPointer è il mezzo più rapido e facile per puntare il telescopo esattamente al corpo celeste desiderato. è come avere un puntatore laser puntable direttamente nel cielo stellato. Il puntatore delle stelle è uno strumento di puntamento a ingrandidimento zero che usa una finestra di vetro trattata per sovrapporre l'immagine di un piccolo punto rosso nel cielo notturno. Come tutti i cercatori, prima dell'uso, lo StarPointer deve essere correttamente allineato con il telescopo principale.
2. Per accendere lo StarPointer, ruotare in senso orario il commando della luminosità variabile fino a quando si sente un clic. Per aumento la luminosità del punto rosso, continuare a ruotare la manopola del commando di circa 180 gradi fino a quando si fera.
3. Cercare una stella o un pianeta luminoso e centrarlo in un oculare a basso ingrandimento nel telescopo principale. Se lo StarPointer è perfettamente allineato, si vedrá il puntino grosso a LED sovrapporti la stella di allineamento. Se lo StarPointer non è allineato, prenderenota della posizione relativa del punto rosso rispetto alla stella luminosa. 27

MESSA A FUOCO

Senza spostare il telescopo principale, ruotare i comandi di allineamento dell'azimuth e dell'altitudine dello StarPointer. Se il punto LED è più luminoso della stella di allineamento, puU essere difficoltà vedere la stella. Ruotare in senso antiorario il commando della luminosità variabile sono a quando il punto rosso ha la stessa luminosità della stella di allincamento. In quello modo, sare possibile ottenere un allineamento accurato. Lo StarPointer è a quello punto primo per l'uso. Ricordarsi di spegnere sempre l'alimentazione dopo aver trovato un corpo celeste. La pila è il LED dureranno più a lungo.

RICERCA DI CORPI CELESTI

1. Guardare atraverso il cercatore e fare una panoramicica col telescopio forn a quando il corso celeste appeare nel Campo visivo. Quando è nel Campo visivo, stringere il blocco dell'azimuthe dell'altitudine.

MESSA A FUOCO

1. Una volta trovato un corpo celeste nel telescopo, ruotare la manopola della messa a fuoco finché l'immagine è nitida.
2. Per mettere a fuoco un corso celeste più vicino a quello attualmente mirato, ruotare la manopola della messa a fuoco verso l'oculare (in modo che il tubo della messa a fuoco si allontana dal lato anteriore del telescopoio). Per corpi celesti più lontani, ruotare la manopola della messa a fuoco nella direzione opposta.
3. Per una messa a fuoco veramente nitida, non guardare mai atraverso finestre di vetro o oggetti che producono onde di calore, quali le piazzole d'asfalto dei parcheggi.

INGRANDIMENTO

1. L'ingrandimento (o potenza) di un telescopoio varia a seconda della lunghezza facale dell'oculare usato e della lunghezza facale del telescopoio.
2. Per calculare l'ingrandimento, usare la formula seguente, dove LF = lunghezza focale:

Ingrandimento = LF (telescopo) in mm LF (oculare)

TABELLA LENTE OCULARE E LIMITI TEORICI DELLA POTENZA

Oculare/Modello n. 49060700	Rifrattore	49070800 Rifrattore	49114500 Riflettore
H25mm Potenza lente oculare 2	8x 32x 20x
H10mm Potenza lente oculare 7	0x 80x 50x
SR4 Potenza lente oculare 175x	200x 125x

SPECIFICHE TECNICHE

Spec / Model # 49060700	Rifrattore	49070800 Rifrattore	49114500 Riflettore
Diametro dell'obiettivo 60mm	(2.36Ó) 70mm	(2.75") 114mm	(4,5Ó)
Lunghezza focale 700mm 800mm	mm 500mm
Oculare-Potenza ridotta H 25mm	mm H 25mm H 2	5mm
Oculare-Potenza media H 10mm	mm H 10mm H 10	0mm
Oculare-Alta potenza SR 4mm	SR 4mm SR 4mm
Oculare raddrizzatore incluso	Sï	Sï	No
Lente Barlow inclusa	Sï, 3x	Sï, 3x	Sï, 3x
Ingrandimento massimo	525x	600x	375x
Accessori	Diagonale, Cercatore, Filtro lunare, Mappa lunare	Diagonale, Cercatore, Filtro lunare, Mappa lunare	Cercatore, Filtro lunare, Mappa lunare

NOTA: l'ingrandimento è un ingrandimento calculato. Un ingrandimento minore è raccommando per la maggior parte delle condizioni di visione.

CONSIGLI UTILI

• Il telescopo è uno strumento molto sensibile. Per risultati migliori e minori vibrazioni, sistemare il telescopo in un punto in piano sul pavimento, inceve che sul vialetto di accesso in cemento alla casa o sulla terrazza di legno. In tal modo, si avrà una base di visione più stabile, specialmente se al telescopo si avvicenderà un folto gruppo di persona.
• Se possibile,fare le osservazioni da un luogo scarsamente illuminato. Sarà possibile vindere corpi celesti debolmente illuminati. É straordinario il fatto che si possa vindere molto di più da un lago o da un parco che dal giardino retrostande di una casa.
• L'uso del telescopoio da una finestra NON è MAI consigliato.
• Se possibile, osservare corpi celesti che sono allti nel cielo. Se si attende che il corpo celeste si innalza abbondamente al di sopra dell'orizzonte, la sua immagine sare più nitida e luminosa. Corpi celesti all'orizzonte sono osservatiattraverso diversi strati dell'atmosfera terrestre. Vi siete mai chiesti perché la luna ha un colore arancione nelle cala sull'orizzonte? Questo perché si guardaattraverso una quantità di atmosfera terrestre molto maggiore di quella chepresente osservando direttamente dall'alto. (Nota: se i corpi celesti appaionodistorti o ondulati, probabilitmente la visione avviene in una notte molto umida).Durante notti di atmosfera instabile, la visione da un telescopoio vuo esserestrustrante se non impossibile. Gli astronomi definiscono notti limpide e trasparenticome notti di "buona visione".

NOTE

GARANZIA/RIPARAZIONI

GARANZIA LIMITATA A VITA PER IL TELESCOPIO

Si garantisce che questo telescopo Tasco® sare esente da difetti di materiale e fabbricazione finché rimarra in possesso del proprietario originale. La presente garanzia limitata a vita esprime la nostra fiducia nei materiali e nella fabbricazione dei nostri prodotti e l'assicurazione di anni e anni di servizio affidabile.

Se il telescopo contiene componenti elettrici, si garantisce che questi saranno esenti da difett di materiale e fabbricazione per due anni a decorrere alla data di acquisto.

In caso di difetto durante il periodo di garanzia, a notre discrezione ripareremo o sostituiremo il prodotto perché sa restituito franco destinatario. Sono escludi alla garanzia eventuali danni causati da abuso, maneggiamento improprio, installatione o manutenzione eseguita da persona non autorizzate dal servizio di assistenza Tasco.

A un prodotto restituito e coperto da esta garanzia occorre allegare quando segue.

1) Assegno/ordine di pagamento per l'importo di 15 $US per coprire iosti di spedizione.
2) Nome e indirizzo da utilizzato per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino riportante la data di acquireo.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenir danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

Recapito negli Stati Uniti: Recapito in Canada:

Tasco Tasco

Attn.: Repairs Attn.: Repairs

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si puòanche contattare la Tasco a questo numero:

Tasco Gmbh

Questagaranzia daskifici diritti legali.

Eventuali altridiritti variano da una nazione all'altra.

©2007 B.O.P.
