MANUALE UTENTE 40060578 TASCO

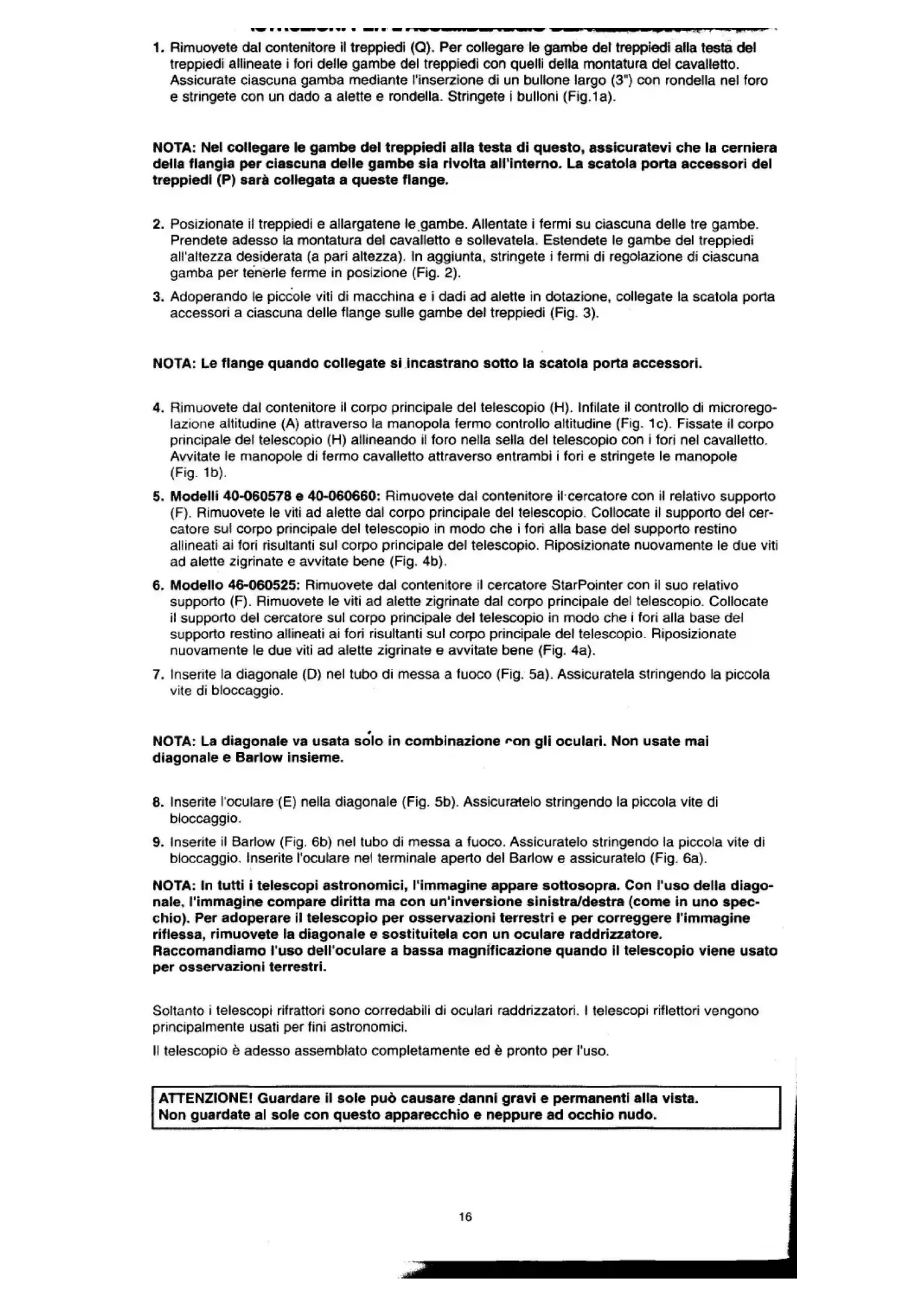

1. Rimuvotete dal contentitore il treppiedi (Q). Per collegare le gambe del treppiedi alla testa del treppiedi allineate i fori delle gambe del treppiedi con quelli della montatura del cavalletto. Assicurate ciascuna gamba mediating l'insertione di un bullone largo (3^ ) con rondella nel foro e stringete con un dato a alette e rondella. Stringete i bulloni (Fig.1a).

NOTA: Nel collegare le gambe del treppiedi alla testa di quello, assicuratevi che la cerniera della flangia per ciascuna delle gambe sua rivolta all'interno. La scatola porta accessori del treppiedl (P) sare collegata a queste flange.

1. Posizione il treppiedi e allargatene le gambe. Allentate i fermi su ciascuna delle tre gambe. Prendete adesso la montatura del cavalletto e sollevatela. Estendete le gambe del treppiedi all'altezza desiderata (a parl altezza). In aggiunta, stringete i fermi di regolazione di ciascuna gamba per tenerle ferme in posizione (Fig. 2).
2. Adoperando le piccole viti di macchina e i dadi ad alette in dotazione, collegate la scatola porta accessori a ciascuna delle flange sulle gambe del treppiedi (Fig. 3).

NOTA: Le flange quando collegate si incastrano sotto la scatola porta accessori.

1. Rimuovete dal contentatore il corso principale del telescopo (H). Inflate il controlo di microregolazione altitudine (A) atraverso la manopola fermo controllo altitudine (Fig. 1c). Fissate il corso principale del telescopo (H) allineando il foro nella sella del telescopo con i fori nel cavalletto. Avvitate le manopole di fermo cavalletto attraverso entrambi i fori e stringete le manopole (Fig. 1b).
2. Modelli 40-060578 e 40-060660: Rimuovete dal contentatore il cercatore con il relativo supporto (F). Rimuovete le viti ad alette dal corpo principale del telescchio. Collocate il supporto del cercatore sul corpo principale del telescchio in modo che i fori alla base del supporto restino allineati ai fori risultanti sul corpo principale del telescchio. Riposizionate nuovamente le due viti ad alette zigrinate e avvitate bene (Fig. 4b).
3. Modello 46-060525: Rimuovete dal contentatore il cercatore StarPointer con il suo relativo supporto (F). Rimuovete le viti ad alette zigrinate dal corpo principale del telescopoio. Collocate il supporto del cercatore sul corpo principale del telescopoio in modo che i fori alla base del supporto restino allineati ai fori risultanti sul corpo principale del telescopoio. Riposizionate nuovamente le due viti ad alette zigrinate e avvitate bene (Fig. 4a).
4. Inserte la diagonale (D) nel tubo di messa a fuoco (Fig. 5a). Assicuratela stringendo la piccola vite di bloccaggio.

NOTA: La diagonale va usata solo in combinazione con gli oculari. Non usate mai diagonale e Barlow insieme.

1. Inserite l'oculare (E) nella diagonale (Fig. 5b). Assicuratelo stringendo la piccola vite di bloccaggio.
2. Inserite il Barlow (Fig. 6b) nel tubo di messa a fuoco. Assicuratelo stringendo la piccola vite di bloccaggio. Inserite l'oculare nel terminale aperto del Barlow e assicuratelo (Fig. 6a).

NOTA: In tutti i telescopi astronomici, l'immagine appare sottosopra. Con l'uso della diagonale, l'immagine compare diritta ma con un'inversione sinistra/destra (come in uno specchio). Per adoperare il telescopo per osservazioni terrestri e per correggere l'immagine riflessa, rimuovete la diagonale e sostituitela con un oculare raddrizzatore.

Raccomandiamo l'uso dell'oculare a bassa magnificazione quando il telescchio viene usato per osservazioni terrestri.

Soltanto i telescopi rifratori sono corredabili di oculari raddrizzatori. I telescopi riflettori vengono principamente usati per fini astronomici.

Il telescopo è adesso assemblato completamente ed è pronto per l'uso.

ATTENZIONE! Guardare il sole più causare danni gravi e permanenti alla vista. Non guardate al sole con quello appearecchio e neppure ad occhio nudo.

USO DEL CERCATORE (MODELLI 40-060578 E 40-060660)

Il cercatore è un piccolo telescopo di Bassa potenza ma con un ampio campo di visuale, montato lungo il telescopo principale e adoperato per cercare il bersaglio e puntare verso quello il telescopo principale. Ma prima di poter usare il cercatore è necessario allinearlo al telescopo. Come procedere diventerà più facile con la pratica.

1. Installate l'oculare a più bassa potenza (20mm) nel tubo dell'oculare. Scegliete un oggetto facilemente riconoscibile e fermo, non più vicino della distance di mille yarde. Quanto più l'oggetto si presenterà alto sull'orizzonte, tanto più facile risulterà il posizionamento del telescopoio. Puntate il vostro telescopoio verso l'oggetto fino a quando la imagine di quello si trovi al centro dell'oculare. Bloccate tutte le manopole sulla montatura equatorialie in modo tale che il telescopoio non possa muoversi.
2. Guardate ora nel cercatore. Se I'oggett con il quale vi siete allineato nel telescchio non è visibile, allentate la vite di regolazione e muovete il cercatore finché non lo inquadrate. Una volta raggiunto, stringete le viti di regolazione tenendo sempre I'oggett al centro dello scopio. Noterete che I'imagine tenera a spostarsi verso la vite che state serrando (Fig. 7).
3. Regolate le viti per centrare l'oggetto sul mirino a croce del cercatore. Ricontrollate il telescopo per essere certo che si trovi ancora fermo sul bersaglio. Se si è mosso, riallineatelto e regolate il cercatore. Se non si è mosso, è tutto a postings. Il cercatore è ora operativo.

USO DELLO STARPOINTER (PUNTATORE STELLARE) (MODELLO 46-060525)

1. Lo StarPointer rappresenta il modo più facile e rapido di puntare col telescchio esattamente al punto scelto del cielo (Fig. 1e). E' come disponre di un puntatore laser che potete irradiare direttamente nel cielo notturno. Lo StarPointer è un apparecchio a magnificazione zero che fa uso di una finestra a vetro trattato per sovraimporre l'imagine di un piccolo punto rosso nel cielo notturno. Come tutti i cercatori, lo StarPointer deve essere correttamente allineato con il telescchio principale prima di poter essere usato.
2. Per avviare lo StarPointer, ruotate il controllo variabile della luminosità nel senso orario finché non udite un "click". Per augmentare il livello di luminosità del punto rosso, proseguite nella rotazione della manopola di controllo di circa 180^ sono a che si fermi.
3. Identificare una stella brillante o un pianeta e centratela nell'oculare a bassa potenza del telescopo principalae. Se lo StarPointer è allineato correttamente, vedre il punto del LED grosso sovrapporsi alla stella di guida. Se lo StarPointer non si trova in linea come dovuto, prendete notadi dove il punto rosso si trovata rispetto alla stella di guida.

Senza muovere il telescopo principale, girate i controlli di allineamento dell'azimuth e dell'altitudine fino a quando il punto rosso si trovi totalmente sulla stella di guida.

Se il punto del LED è più luminoso della stella di guida, può renderè difficoltà a l'osservazione della stella stessa. Ruotate allora il controllo variabile della luminosità in senso antiorario, fatto a quando il punto rosso abbia la stessa luminosità della stella di guida. Ciò renderà più agevole ottenere un allineamento accurato. Lo StarPointer adesso è pronto per l'uso. Non diminicate di spegnere l'apparecchio dopo di aver localizzato un oggetto. Potrete così prolongare la vita della batteria e del LED.

RICERCA DEGLI OGGETTI

1. Allentate i fermi di altitudine sui lati del tubo del telescopo ed il fermo dell'azimuth alla base della montatura altazimutale, quindi muovete il telescopo nella direzione desiderata.
2. Guardate nel cercatore StarPointer e ruotate il telescchio finché l'oggettto compaia nel Campo di visuale. Una volta inquadrato, stringete i fermi dell'azimuthe dell'altitudine.
3. Per centrale l'oggetto con il punto rosso nelle StarPointer, usate l'anello di regolazione fine sull'insieme dell'asta dell'altitudine a lento movimento.

MESSAGE A FUOCO

1. Una volta inquadrato l'oggetto sul telescopo, ruotate la manopola della messa a fuoco fino ad ottenere un'imagine nitida.
2. Per mettere a fuoco un oggetto che si trovi più vicino del vosto bersaglio normale, ruotate la manopola della messa a fuoco in direzione dell'oculare (in modo tale che il tubo della messa a fuoco si sposti alla parte anteriore del telescopoio). Per oggetti più distanti invece, ruotate la manopola della messa a fuoco nella direzione opposta.
3. Per ottener una messa a fuoco veramente netta, non guardate mai atraverso finestre di vetro o ad oggetti che producano onde di calore, come ad esempio parcheggi asfaltati.

1. Nelle osservazioni con diagonale, l'imagine apparirà diritta ma invertita da sinistra a destra.
2. Osservando diritto avanti, con l'oculare inserto direttamente nel telescopoio, l'imagine apparra invertita. E casi apparirà invertitaanche nel cercatore.

MAGNIFICAZIONE

La magnificazione (o potenza) del telescopoio varia in dipendenza della lunghezza facale dell'oculare usato e della lunghezza facale del telescopoio.

Per calcolare la magnificazione, adoperate la formula seguente, in cui FL = lunghezza locale:

Magnificazione = FL (telescopico) in mm FL (oculare) in mm

OSSERVAZIONE SOLARE

ATTENZIONE! Guardare il sole più causare danni gravi e permanenti alla vista. Non guardate un sole con quello apparecchio e neppure ad occhio nudo. Non lasciate mai il telescopio non sorvegliato, durante il giorno; un bambino potrebbe guardare il sole con l'apparecchio, ricevendoosi un danno permanente alla vista.

PREPARAZIONE DEL TELESCOPIO PER LA PROIEZIONE DEL SOLE SU UNO SCHERMO (S)

ATTENZIONE: Coprire le lenti dell'obiettivo di modo che nessuno possa guardarci dentro.

1. Inserire l'asta dello schermo di proiezione lasciandola scivolare attraverso l'apertura del supporto del cercatore con il terminale della rondella dell'asta versuso I'obiettivo. (La rondella agisce da stop, impedendo all'insieme dello schermo solare di scivore completeness attraverso il supporto del cercatore.)
2. Se la diagonale è installata, è necessario rimuoverla. Non potra essere usata per l'osservazione del sole.
3. Scegliete l'oculare a più bassa potenza (quello con la più alta designazione numerica in millimetri) ed insertelo, perché la diagonale, nel tubo di messa a fuoco.
4. Scegliete la lastra nera dall'assemblaggio della proiezione solare. Fatela scivolare sull'asta, posizionatela vicino all'oculare in modo tale che il foro sia centrato con le lenti dell'oculare e bloccatela nella posizione. La lastra fa ombra allo schermo bianco di proiezione che sarecco in posizione in una fase successiva. Il telescopo è ora pronto per le osservazioni solari.

OSSERVAZIONE DEL SOLE

1. Punctate il telescopo in la direzione generale del sole sanza guardare con thiso o con il cercatore. Sarete aiutati nel pumentamento osservando l'ombra del telescopo sul suolo.
2. Tenete la lastra bianca pochi pollici dioetro all'oculare del cercatore e muovete delicatamente il telescopoio fino a quando non vedrete il sole proiettarsi sulla lastra bianca. Vedrete una "immagine" del cielo con il sole da quale parte nella "immagine" stessa. Muovete il telescopoio, usando i cavi di controllo flessibili sino a che il sole non venga concentrato in questa imagine proietta del cielo.
3. Successivamente, fate scivolare la lastra bianca in posizione sull'asta dell'assemblaggio di proiezione solare. Posizonatela direttamente in linea con l'oculare del telescopoio e fermatelà nella posizione.
4. Usate i cavi di controlo flessibili per apportare le piccole correzioni che si presentino necessarie per centrare l'imagine del sole sullo schermo bianco.
5. Mettete a fuoco l'imagine del sole sullo schermo bianco using la manopola di messa a fuoco.
6. L'immagine proiettata mostrera macchie solari, la struttura a "grano di riso" del disco solare e che il sole è più luminoso al centro del disco che ai margini.

FILTRO LUNARE

Un filtro lunare vi è stato fornito in dotazione per eliminare l'abbagliamento e augmentare il contrasto nell'osservazione della luna. Per fissario all'oculare del telescopoio, avvitate il filtrto sul terminale fillettato dell'oculare.

ATTENZIONE! Il filtro lunare deve essere usato soltanto per osservare la luna. Non è concepito per osservare il sole. L'osservazione del sole attraverso il telescopo (con oswana filtrò), oanche ad occhio nudo, può causare un danno permanente all'occhio.

SPECIFICHE TECNICHE
	40-060578	40-060660	46-060525
Diametro Obiettivo:	60mm (2.36")	60mm (2.36")	60mm (2.36")
Lunghezza Focale:	700mm	800mm	700mm
Lenti Occhi:	H25mm	H25mm	K25mm
	(Bassa potenza)	(Bassa potenza)	(Bassa potenza)
	H12.5mm	H12.5mm	K10mm
	(Media potenza)	(Media potenza)	(Media potenza)
	SR4mm (Alta potenza)	SR4mm (Alta potenza)	SR4mm (Alta potenza)
Barlow:	2X and 3.3X	2X and 3.3X	3X
Oculare Raddrizzatore:	1.5X	1.5X	1.5X
Magnificazione Massima:	578X	660X	525X
Accessori:	Specchio diagonale, Filtro lunare	Specchio diagonale, Filtro lunare	Specchio diagonale, Filtro lunare

TABELLA LENTI OCCHIO E LIMITI TEORICI DI POTENZA
	40-060578	40-060660	46-060525
SR4mm Potenza lenti occhi:	175X	200X	175X
H12.5mm Potenza lenti occhi:	56X	64X	N/A
H25mm Potenza lenti occhi:	28X	32X	N/A
K10mm Potenza lenti occhi:	N/A	N/A	70X
K25mm Potenza lenti occhi:	N/A	N/A	28X
