MODE D'EMPLOI 40060578 TASCO

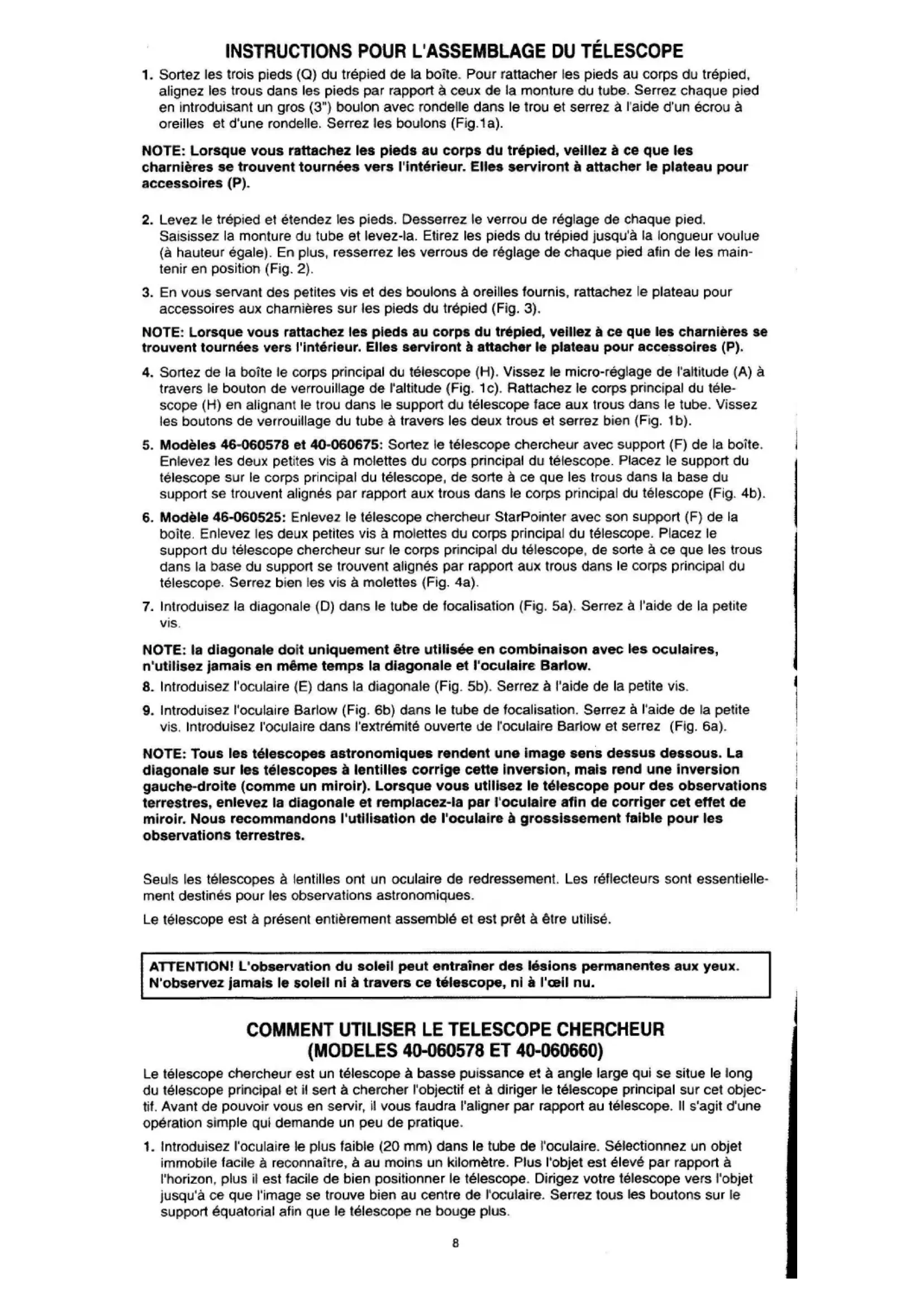

1. Sortez les trois pieds (Q) du trépied de la boîte. Pour rattacher les pieds au corps du trépied,

alignez les trous dans les pieds par rapport à ceux de la monture du tube. Serrez chaque pied en introduisant un gros (3") boulon avec rondelle dans le trou et serrez à l'aide d'un écrou à oreilles et d'une rondelle. Serrez les boulons (Fig.1 a). NOTE: Lorsque vous rattachez les pieds au corps du trépied, veillez à ce que les charnières se trouvent tournées vers l'intérieur. Elles serviront à attacher le plateau pour accessoires (P).

2. Levez le trépied et étendez les pieds. Desserrez le verrou de réglage de chaque pied.

Saisissez la monture du tube et levez-la. Etirez les pieds du trépied jusqu'à la longueur voulue (à hauteur égale). En plus, resserrez les verrous de réglage de chaque pied afin de les main- tenir en position (Fig. 2). 3. En vous servant des petites vis et des boulons à oreilles fournis, rattachez le plateau pour accessoires aux charnières sur les pieds du trépied (Fig. 3). NOTE: Lorsque vous rattachez les pieds au corps du trépied, veillez à ce que les charnières se trouvent tournées vers l'intérieur. Elles serviront à attacher le plateau pour accessoires (P).

4. Sortez de la boîte le corps principal du télescope (H). Vissez le micro-réglage de l'altitude (A) à

travers le bouton de verrouillage de l'altitude (Fig. 1 c). Rattachez le corps principal du téle-scope (H) en alignant le trou dans le support du télescope face aux trous dans le tube. Vissez les boutons de verrouillage du tube à travers les deux trous et serrez bien (Fig. 1 b).

5. Modèles 46-060578 et 40-060675: Sortez le télescope chercheur avec support (F) de la boîte.

Enlevez les deux petites vis à molettes du corps principal du télescope. Placez le support du télescope sur le corps principal du télescope, de sorte à ce que les trous dans la base du support se trouvent alignés par rapport aux trous dans le corps principal du télescope (Fig. 4b).

6. Modèle 46-060525: Enlevez le télescope chercheur StarPointer avec son support (F) de la

boîte. Enlevez les deux petites vis à molettes du corps principal du télescope. Placez le support du télescope chercheur sur le corps principal du télescope, de sorte à ce que les trous dans la base du support se trouvent alignés par rapport aux trous dans le corps principal du télescope. Serrez bien les vis à molettes (Fig. 4a).

7. Introduisez la diagonale (D) dans le tube de focalisation (Fig. 5a). Serrez à l'aide de la petite

vis. NOTE: la diagonale doit uniquement être utilisée en combinaison avec les oculaires, n'utilisez jamais en même temps la diagonale et l'oculaire Barlow.

8. Introduisez l'oculaire (E) dans la diagonale (Fig. 5b). Serrez à l'aide de la petite vis.

9. Introduisez l'oculaire Barlow (Fig. 6b) dans le tube de focalisation. Serrez à l'aide de la petite

vis. Introduisez l'oculaire dans l'extrémité ouverte de l'oculaire Barlow et serrez (Fig. 6a). NOTE: Tous les télescopes astronomiques rendent une image sens dessus dessous. La diagonale sur les télescopes à lentilles corrige cette inversion, mais rend une inversion gauche-droite (comme un miroir). Lorsque vous utilisez le télescope pour des observations terrestres, enlevez la diagonale et remplacez-la par l'oculaire afin de corriger cet effet de miroir. Nous recommandons l'utilisation de l'oculaire à grossissement faible pour les observations terrestres. Seuls les télescopes à lentilles ont un oculaire de redressement. Les réflecteurs sont essentielle- ment destinés pour les observations astronomiques. Le télescope est à présent entièrement assemblé et est prêt à être utilisé. ATTENTION! L'observation du soleil peut entraîner des lésions permanentes aux yeux. N'observez jamais le soleil ni à travers ce télescope, ni à l'œil nu.

COMMENT UTILISER LE TELESCOPE CHERCHEUR

(MODELES 40-060578 ET 40-060660) Le télescope chercheur est un télescope à basse puissance et à angle large qui se situe le long du télescope principal et il sert à chercher l'objectif et à diriger le télescope principal sur cet objec- tif. Avant de pouvoir vous en servir, il vous faudra l'aligner par rapport au télescope. Il s'agit d'une opération simple qui demande un peu de pratique.

1. Introduisez l'oculaire le plus faible (20 mm) dans le tube de l'oculaire. Sélectionnez un objet

immobile facile à reconnaître, à au moins un kilomètre. Plus l'objet est élevé par rapport à l'horizon, plus il est facile de bien positionner le télescope. Dirigez votre télescope vers l'objet jusqu'à ce que l'image se trouve bien au centre de l'oculaire. Serrez tous les boutons sur le support équatorial afin que le télescope ne bouge plus.

82. Regardez à travers le télescope chercheur. Si l'objet que vous avez aligné à travers le téle-

scope n'est pas visible, desserrez les vis de réglage et déplacez le télescope chercheur jusqu'à ce que vous voyiez l'objet. Reserrez alors les vis de réglage alors que l'objet se trouve au centre de la lunette. Vous remarquerez que l'image se déplacera vers la vis que vous serrez (Fig. 7).

3. Réglez les vis afin de centrer l'objet par rapport à la croix du télescope chercheur. Vérifiez si

l'objet se voit toujours à travers le télescope. s'il s'est déplacé, réalignez et réglez à nouveau votre télescope chercheur. Votre télescope chercheur est à présent opérationnel. UTILISATION DU STARPOINTER (MODELE 46-060525)

1. Le StarPointer constitue la façon la plus simple et la plus rapide de pointer votre télescope

avec précision sur un objet voulu au firmament. C'est comme si vous pointiez un rayon laser dans le ciel nocturne. Le StarPointer est un outil de pointage à grossissement zéro qui utilise un verre revêtu destiné à afficher en surimpression un petit point rouge dans le ciel nocturne. Comme tous les télescopes chercheurs, le StarPointer doit être parfaitement aligné par rapport au télescope principal.

2. Pour activer le StarPointer, tournez le contrôle variable de la clarté dans le sens des aiguilles

d'une montre, jusqu'à ce que vous entendiez un "click". Pour augmenter le niveau de clarté du point rouge, tournez le bouton de contrôle sur environ 180°.

3. Localisez une étoile brillante ou une planète et centrez-la à travers un oculaire de faible puis-

sance du télescope principal. Si le StarPointer est parfaitement aligné, vous verrez le point LED rouge en surimpression sur l'étoile. Si le StarPointer n'est pas bien aligné, prenez note de la position du point rouge par rapport à l'étoile. Sans bouger le télescope principal, tournez les contrôles de l'azimut et de l'altitude du StarPointer jusqu'à ce que le point rouge se trouve sur l'étoile. Si le point LED est plus clair que l'étoile visée, vous aurez du mal à observer l'étoile. Tournez le bouton de contrôle variable de la clarté dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le point rouge ait la même clarté que l'étoile visée. Ceci facilitera l'alignement précis. Le StarPointer est à présent prêt pour l'utilisation. Songez toujours à couper l'alimentation une fois l'objet trouvé. Ceci augmentera la durée de vie des piles et de l'affichage LED.

1. Relâchez les leviers pour l'altitude sur les côtés du tube du télescope et le levier argent& pour

l'azimut au bas de la monture de l'altazimut, puis déplacez le télescope dans la direction voulue .

2. Regardez à travers le StarPointer et tournez le télescope jusqu'à ce que l'objet se trouve à l'in-

térieur du champ d'observation. Serrez alors les verroos pour l'altitude et azimut.

3. Pour centrer l'objet à l'aide du point rouge du StarPointer, utilisez l'anneau de réglage précis

sur le dispositif de la tige pour l'altitude. FOCALISER

1. Une fois que vous avez trouvé un objet à travers le télescope, tournez le bouton de focalisation

jusqu'à l'obtention d'une image nette.

2. Pour focaliser sur un objet plus rapproché que l'objet actuellement observé, tournez le bouton

de focalisation dans la direction de l'oculaire (de sorte à ce que le tube s'éloigne de l'avant du télescope). Pour des objets plus éloignés, tournez le bouton dans le sens inverse.

3. Pour obtenir une focalisation absolument nette, ne regardez jamais à travers des fenêtres ou à

travers des objets produisant des buées de chaleur, par exemple des parkings asphaltés.

ORIENTATION DE L'IMAGE

1. Lorsque la diagonale est utilisée, le rendu vertical sera correct mais la gauche et la droite

2. Lorsque vous regardez à travers l'oculaire introduit directement dans le télescope, l'image sera

inversée. L'image dans le télescope chercheur sera également inversée. GROSSISSEMENT Le grossissement (ou la puissance) d'un télescope varie en fonction de la longueur de focalisation de l'oculaire utilisé et de la longueur de focalisation du télescope. Pour calculer le grossissement, utilisez la formule suivante, sachant que LF = longueur de focali- sation: 9Grossissement = LF (télescope) en mm LF (oculaire) en mm

OBSERVATION DU SOLEIL

ATTENTION! L'observation du soleil peut entraîner des lésions permanentes aux yeux. N'observez jamais le soleil ni à travers ce télescope, ni à l'œil nu. N'abandonnez jamais le télescope durant la journée; un enfant risquerait d'observer le soleil à travers le télescope, et de souffrir de lésions permanentes aux yeux. PREPARER LE TELESCOPE POUR LA PROJECTION DU SOLEIL SUR UN ÉCRAN (S) ATTENTION! Couvrez la lentille du téléobjectif afin que personne ne puisse regarder à travers.

1. Insérez la tige de l'écran de projection en la glissant à travers le support du télescope

chercheur, le côté avec la rondelle tourné du côté de l'objectif. (La rondelle sert de système de blocage afin que le dispositif de l'écran ne glisse pas entièrement à travers le support) .

2. Si la diagonale est installée, enlevez-la . Elle ne sera pas utilisée pour l'observation du soleil.

3. Prenez l'oculaire le plus faible (celui dont la désignation en millimètres est la plus élevée) et

introduisez-la, sans la diagonale, dans le tube de focalisation.

4. Prenez la plaquette noire du dispositif de projection solaire. Glissez-la le long de la tige et posi-

tionnez-la près de l'oculaire de sorte à ce que le trou se trouve bien aligné par rapport à la lentille de l'oculaire, et serrez-la. Le télescope permet à présent l'observation du soleil.

1. Pointez le télescope environ dans la direction du soleil, sans regarder à travers le télescope ou

le télescope chercheur. L'ombre du télescope sur le sol peut vous aider à viser.

2. Gardez la plaquette blanche quelques centimètres derrière l'oculaire du télescope pointeur et

bougez lentement le télescope jusqu'à ce que le soleil se trouve projeté sur la plaquette blanche. Vous verrez une "image" circulaire du soleil, le soleil se trouvant quelque part sur "l'image". Bougez le télescope à l'aide des câbles de contrôle flexibles, jusqu'à ce que le soleil se trouve au centre de la projection du ciel.

3. Glissez ensuite la plaquette blanche en place sur la tige du dispositif de projection du soleil.

Positionnez-la dans l'alignement de l'oculaire du télescope et serrez,la en place.

4. Servez-vous des câbles de contrôle flexibles pour les petites corrections nécessaires pour bien

centrer la projection du soleil sur l'écran blanc.

5. Focalisez l'image du soleil sur l'écran blanc à l'aide du bouton de focalisation.

6. L'image projetée montrera les taches solaires, la structure en 'papier de riz' du disque solaire et

vous verrez que le soleil est plus brillant en son centre que sur les bords.

Un filtre lunaire accompagne votre télescope, destiné à éliminer les éclats et à augmenter le con- traste lorsque vous observez le soleil. Pour l'attacher à l'oculaire du télescope, vissez le filtre le long du bout fileté de l'oculaire. ATTENTION! Le filtre lunaire ne doit être utilisé que pour observer la lune. Il n'est pas des- tiné à observer le soleil. L'observation du soleil à travers le télescope (avec ou sans filtre), voire même à l'œil nu, peut blesser définitivement l'œil.

10SPÉCIFICATIONS TECHNIQUES

40-060578 40-060660 46-060525 Diamètre de l'objectif: 60mm (2.36") 60mm (2.36") 60mm (2.36") Longueur de focalisation: 700mm BOOmm 700mm Lentilles oculaires: H25mm (Puissance H25mm (Puissance K25mm (Puissance faible) faible) faible) H12.5mm (Puissance H12.5mm (Puissance K10mm (Puissance moyenne) moyenne) moyenne) SR4mm (Puissance SR4mm (Puissance SR4mm (Puissance élevée) élevée) élevée) Barlow: 2X et 3.3X 2X et 3.3X
