MANUALE UTENTE 46060525 TASCO

A. Controllo altitudine microregolabileB. Manopola fuocoC. Tubo di messa a fuocoD. DiagonaleE. OculareF. Supporto cercatoreG. Cercatore / StarPointerH. Corpo principale telescopioI. Protezione solare

J. Lenti obiettivo (non visibili)K. Copertura antipolvere (da rimuovere prima di operare)L. Manopola fermo cavallettoM. Manopola fermocontrollo altitudineN. Montatura cavallettoO. Fermo AzimuthP. Scatola porta accessofiQ. Gamba treppiedi

R. Vite regolazionegamba treppiediS. Schermo proiezione solare

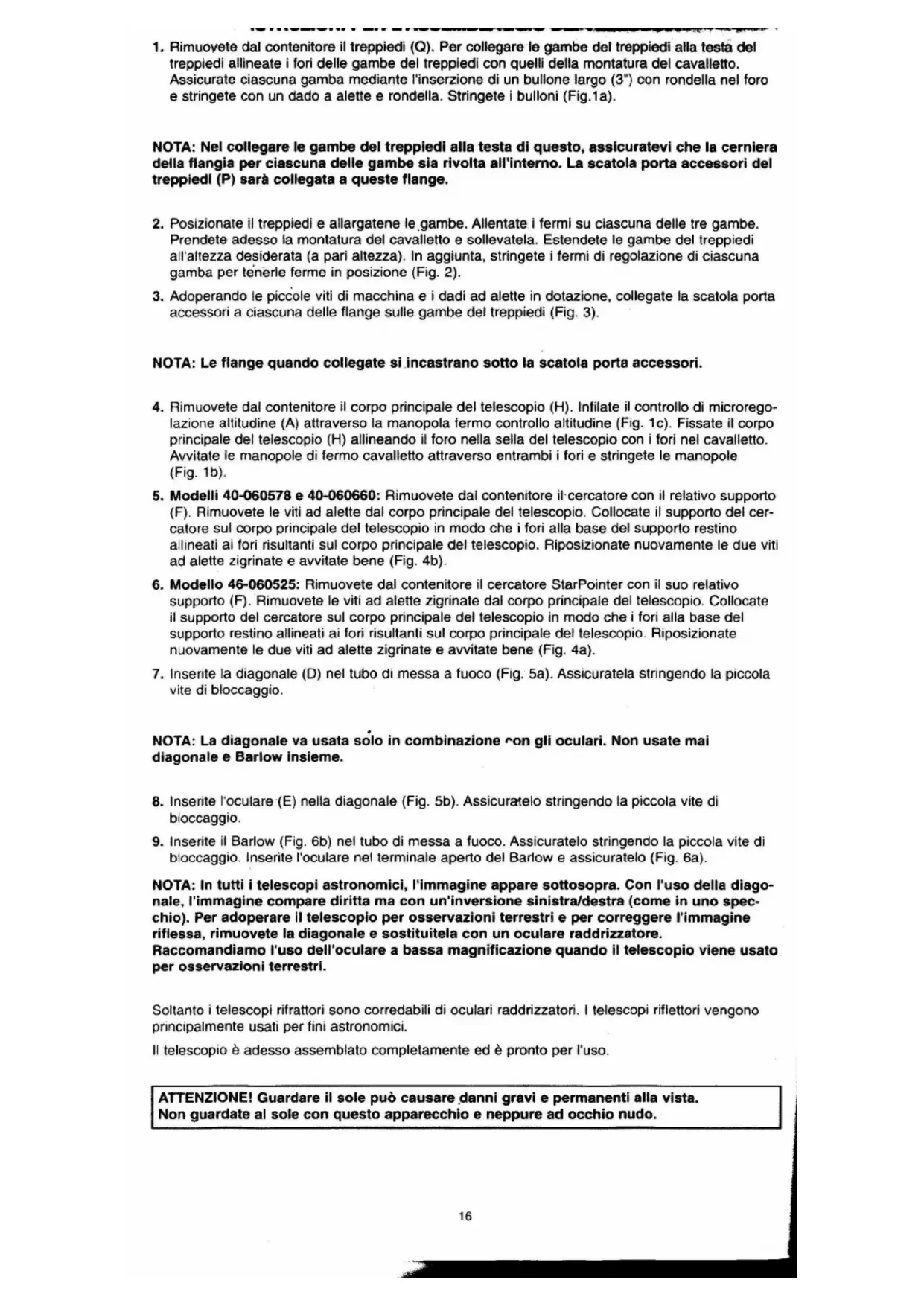

1. Rimuovete dal contenitore il treppiedi (Q). Per collegare le gambe del treppiedi alla testa del treppiedi allineate i fori delle gambe del treppiedi con quelli della montatura del cavalletto. Assicurate ciascuna gamba mediante l'inserzione di un bullone largo (3") con rondella nel foro e stringete con un dado a alette e rondella. Stringete i bulloni (Fig.1a).

NOTA: Nel collegare le gambe del treppiedi alla testa di questo, assicuratevi che la cerniera della flangia per ciascuna delle gambe sia rivolta all'interno. La scatola porta accessori del treppiedi (P) sarà collegata a queste flange.

1. Posizionate il treppiedi e allargatene le gambe. Allentate i fermi su ciascuna delle tre gambe. Prendete adesso la montatura del cavalletto e sollevatela. Estendete le gambe del treppiedi all'altezza desiderata (a pari altezza). In aggiunta, stringete i fermi di regolazione di ciascuna gamba per tenerle ferme in posizione (Fig. 2).

2. Adoperando le piccole viti di macchina e i dadi ad alette in dotazione, collegate la scatola porta accessori a ciascuna delle flange sulle gambe del treppiedi (Fig. 3).

NOTA: Le flange quando collegate si incastrano sotto la scatola porta accessori.

1. Rimuovete dal contenitore il corpo principale del telescopio (H). Infilate il controllo di microregolazione altitudine (A) attraverso la manopola fermo controllo altitudine (Fig. 1c). Fissate il corpo principale del telescopio (H) allineando il foro nella sella del telescopio con i fori nel cavalletto. Avvitate le manopole di fermo cavalletto attraverso entrambi i fori e stringete le manopole (Fig. 1b).

2. Modelli 40-060578 e 40-060660: Rimuovete dal contenitore il cercatore con il relativo supporto (F). Rimuovete le viti ad alette dal corpo principale del telescopio. Collocate il supporto del cercatore sul corpo principale del telescopio in modo che i fori alla base del supporto restino allineati ai fori risultanti sul corpo principale del telescopio. Riposizionate nuovamente le due viti ad alette zigrinate e avvitate bene (Fig. 4b).

3. Modello 46-060525: Rimuovete dal contenitore il cercatore StarPointer con il suo relativo supporto (F). Rimuovete le viti ad alette zigrinate dal corpo principale del telescopio. Collocate il supporto del cercatore sul corpo principale del telescopio in modo che i fori alla base del supporto restino allineati ai fori risultanti sul corpo principale del telescopio. Riposizionate nuovamente le due viti ad alette zigrinate e avvitate bene (Fig. 4a).

4. Inserite la diagonale (D) nel tubo di messa a fuoco (Fig. 5a). Assicuratela stringendo la piccola vite di bloccaggio.

NOTA: La diagonale va usata solo in combinazione con gli oculari. Non usate mai diagonale e Barlow insieme.

1. Inserite l'oculare (E) nella diagonale (Fig. 5b). Assicuratelo stringendo la piccola vite di bloccaggio.

2. Inserite il Barlow (Fig. 6b) nel tubo di messa a fuoco. Assicuratelo stringendo la piccola vite di bloccaggio. Inserite l'oculare nel terminale aperto del Barlow e assicuratelo (Fig. 6a).

NOTA: In tutti i telescopi astronomici, l'immagine appare sottosopra. Con l'uso della diagonale, l'immagine compare diritta ma con un'inversione sinistra/destra (come in uno specchio). Per adoperare il telescopio per osservazioni terrestri e per correggere l'immagine riflessa, rimuovete la diagonale e sostituitela con un oculare raddrizzatore.

Raccomandiamo l'uso dell'oculare a bassa magnificazione quando il telescopio viene usato per osservazioni terrestri.

Soltanto i telescopi rifrattori sono corredabili di oculari raddrizzatori. I telescopi riflettori vengono principalmente usati per fini astronomici.

Il telescopio è adesso assemblato completamente ed è pronto per l'uso.

ATTENZIONE! Guardare il sole può causare danni gravi e permanenti alla vista. Non guardate al sole con questo apparecchio e neppure ad occhio nudo.

USO DEL CERCATORE (MODELLI 40-060578 E 40-060660)

Il cercatore è un piccolo telescopio di bassa potenza ma con un ampio campo di visuale, montato lungo il telescopio principale e adoperato per cercare il bersaglio e puntare verso questo il telescopio principale. Ma prima di poter usare il cercatore è necessario allinearlo al telescopio. Come procedere diventerà più facile con la pratica.

1. Installate l'oculare a più bassa potenza (20mm) nel tubo dell'oculare. Scegliete un oggetto facilmente riconoscibile e fermo, non più vicino della distanza di mille yarde. Quanto più l'oggetto si presenterà alto sull'orizzonte, tanto più facile risulterà il posizionamento del telescopio. Puntate il vostro telescopio verso l'oggetto fino a quando la immagine di questo si trovi al centro dell'oculare. Bloccate tutte le manopole sulla montatura equatoriale in modo tale che il telescopio non possa muoversi.
2. Guardate ora nel cercatore. Se l'oggetto con il quale vi siete allineato nel telescopio non è visibile, allentate la vite di regolazione e muovete il cercatore finché non lo inquadrate. Una volta raggiunto, stringete le viti di regolazione tenendo sempre l'oggetto al centro dello scopio. Noterete che l'immagine tenderà a spostarsi verso la vite che state serrando (Fig. 7).
3. Regolate le viti per centrare l'oggetto sul mirino a croce del cercatore. Ricontrollate il telescopio per essere certo che si trovi ancora fermo sul bersaglio. Se si è mosso, riallineatelo e regolate il cercatore. Se non si è mosso, è tutto a posto. Il cercatore è ora operativo.

USO DELLO STARPOINTER (PUNTATORE STELLARE) (MODELLO 46-060525)

1. Lo StarPointer rappresenta il modo più facile e rapido di puntare col telescopio esattamente al punto scelto del cielo (Fig. 1e). E' come disporre di un puntatore laser che potete irradiare direttamente nel cielo notturno. Lo StarPointer è un apparecchio a magnificazione zero che fa uso di una finestra a vetro trattato per sovraimporre l'immagine di un piccolo punto rosso nel cielo notturno. Come tutti i cercatori, lo StarPointer deve essere correttamente allineato con il telescopio principale prima di poter essere usato.
2. Per avviare lo StarPointer, ruotate il controllo variabile della luminosità nel senso orario finché non udite un "click". Per aumentare il livello di luminosità del punto rosso, proseguite nella rotazione della manopola di controllo di circa 180° fino a che si fermi.
3. Identificate una stella brillante o un pianeta e centratela nell'oculare a bassa potenza del telescopio principale. Se lo StarPointer è allineato correttamente, vedrete il punto del LED rosso sovrapporsi alla stella di guida. Se lo StarPointer non si trova in linea come dovuto, prendete nota di dove il punto rosso si trova rispetto alla stella di guida.

Senza muovere il telescopio principale, girate i controlli di allineamento dell'azimuth e dell'altitudine fino a quando il punto rosso si trovi totalmente sulla stella di guida.

Se il punto del LED è più luminoso della stella di guida, può rendere difficoltàosa l'osservazione della stella stessa. Ruotate allora il controllo variabile della luminosità in senso antiorario, fino a quando il punto rosso abbia la stessa luminosità della stella di guida. Ciò renderà più agevole ottenere un allineamento accurato. Lo StarPointer adesso è pronto per l'uso. Non dimenticate di spegnere l'apparecchio dopo di aver localizzato un oggetto. Potrete così prolungare la vita della batteria e del LED.

RICERCA DEGLI OGGETTI

1. Allentate i fermi di altitudine sui lati del tubo del telescopio ed il fermo dell'azimuth alla base della montatura altazimutale, quindi muovete il telescopio nella direzione desiderata.
2. Guardate nel cercatore StarPointer e ruotate il telescopio finché l'oggetto compaia nel campo di visuale. Una volta inquadrato, stringete i fermi dell'azimuth e dell'altitudine.
3. Per centrare l'oggetto con il punto rosso nello StarPointer, usate l'anello di regolazione fine sul-l'insieme dell'asta dell'altitudine a lento movimento.

MESSA A FUOCO

1. Una volta inquadrato l'oggetto sul telescopio, ruotate la manopola della messa a fuoco fino ad ottenere un'immagine nitida.
2. Per mettere a fuoco un oggetto che si trovi più vicino del vostro bersaglio normale, ruotate la manopola della messa a fuoco in direzione dell'oculare (in modo tale che il tubo della messa a fuoco si sposti dalla parte anteriore del telescopio). Per oggetti più distanti invece, ruotate la manopola della messa a fuoco nella direzione opposta.
3. Per ottenere una messa a fuoco veramente netta, non guardate mai attraverso finestre di vetro o ad oggetti che producano onde di calore, come ad esempio parcheggi asfaltati.

1. Nelle osservazioni con diagonale, l'immagine apparirà diritta ma invertita da sinistra a destra.
2. Osservando diritto avanti, con l'oculare inserito direttamente nel telescopio, l'immagine apparrà invertita. E così apparirà invertita anche nel cercatore.

MAGNIFICAZIONE

La magnificazione (o potenza) del telescopio varia in dipendenza della lunghezza focale dell'oculare usato e della lunghezza focale del telescopio.

Per calcolare la magnificazione, adoperate la formula seguente, in cui FL = lunghezza focale:

$$ \text { Magnificazione } = \frac {\text { FL (telescopio) in mm }}{\text { FL (oculare) in mm }} $$

OSSERVAZIONE SOLARE

ATTENZIONE! Guardare il sole può causare danni gravi e permanenti alla vista. Non guardate ai sole con questo apparecchio e neppure ad occhio nudo. Non lasciate mai il telescopio non sorvegliato, durante il giorno; un bambino potrebbe guardare il sole con l'apparecchio, ricevendo così un danno permanente alla vista.

PREPARAZIONE DEL TELESCOPIO PER LA PROIEZIONE DEL SOLE SU UNO SCHERMO (S)

ATTENZIONE: Coprire le lenti dell'obiettivo di modo che nessuno possa guardarci dentro.

1. Inserire l'asta dello schermo di proiezione lasciandola scivolare attraverso l'apertura del supporto del cercatore con il terminale della rondella dell'asta verso l'obiettivo. (La rondella agisce da stop, impedendo all'insieme dello schermo solare di scivolare completamente attraverso il supporto del cercatore.)
2. Se la diagonale è installata, è necessario rimuoverla. Non potrà essere usata per l'osservazione del sole.
3. Scegliete l'oculare a più bassa potenza (quello con la più alta designazione numerica in millimetri) ed inseritelo, senza la diagonale, nel tubo di messa a fuoco.
4. Scegliete la lastra nera dall'assemblaggio della proiezione solare. Fatela scivolare sull'asta, posizionatela vicino all'oculare in modo tale che il foro sia centrato con le lenti dell'oculare e bloccatela nella posizione. La lastra fa ombra allo schermo bianco di proiezione che sarà messo in posizione in una fase successiva. Il telescopio è ora pronto per le osservazioni solari.

OSSERVAZIONE DEL SOLE

1. Puntate il telescopio nella direzione generale del sole senza guardare con esso o con il cercatore. Sarete aiutati nel puntamento osservando l'ombra del telescopio sul suolo.
2. Tenete la lastra bianca pochi pollici dietro all'oculare del cercatore e muovete delicatamente il telescopio fino a quando non vedrete il sole proiettarsi sulla lastra bianca. Vedrete una "immagine" del cielo con il sole da qualche parte nella "immagine" stessa. Muovete il telescopio, usando i cavi di controllo flessibili sino a che il sole non venga centrato in questa immagine proiettata del cielo.
3. Successivamente, fate scivolare la lastra bianca in posizione sull'asta dell'assemblaggio di proiezione solare. Posizionatela direttamente in linea con l'oculare del telescopio e fermatela nella posizione.
4. Usate i cavi di controllo flessibili per apportare le piccole correzioni che si presentino necessarie per centrare l'immagine del sole sullo schermo bianco.
5. Mettete a fuoco l'immagine del sole sullo schermo bianco usando la manopola di messa a fuoco.
6. L'immagine proiettata mostrerà macchie solari, la struttura a "grano di riso" del disco solare e che il sole è più luminoso al centro del disco che ai margini.

FILTRO LUNARE

Un filtro lunare vi è stato fornito in dotazione per eliminare l'abbagliamento e aumentare il contrasto nell'osservazione della luna. Per fissarlo all'oculare del telescopio, avvitate il filtro sul terminale filettato dell'oculare.

ATTENZIONE! Il filtro lunare deve essere usato soltanto per osservare la luna. Non è concepito per osservare il sole. L'osservazione del sole attraverso il telescopio (con o senza filtro), o anche ad occhio nudo, può causare un danno permanente all'occhio.

SPECIFICHE TECNICHE
	40-060578	40-060660	46-060525
Diametro Obiettivo:	60mm (2.36")	60mm (2.36")	60mm (2.36")
Lunghezza Focale:	700mm	800mm	700mm
Lenti Occhi:	H25mm(Bassa potenza)H12.5mm(Media potenza)SR4mm (Alta potenza)	H25mm(Bassa potenza)H12.5mm(Media potenza)SR4mm (Alta potenza)	K25mm(Bassa potenza)K10mm(Media potenza)SR4mm (Alta potenza)
Barlow:	2X and 3.3X	2X and 3.3X	3X
Oculare Raddrizzatore:	1.5X	1.5X	1.5X
Magnificazione Massima:	578X	660X	525X
Accessori:	Specchio diagonale,Filtro lunare	Specchio diagonale,Filtro lunare	Specchio diagonale,Filtro lunare

TABELLA LENTI OCCHIO E LIMITI TEORICI DI POTENZA
	40-060578	40-060660	46-060525
SR4mm Potenza lenti occhi:	175X	200X	175X
H12.5mm Potenza lenti occhi:	56X	64X	N/A
H25mm Potenza lenti occhi:	28X	32X	N/A
K10mm Potenza lenti occhi:	N/A	N/A	70X
K25mm Potenza lenti occhi:	N/A	N/A	28X
