MANUAL DE USUARIO 46060525 TASCO

A. Control micoajustable de la altitudB. Botón de enfoqueC. Tubo de enfoqueD. DiagonalE. MirillaF. Abrazadera del telescópico buscadorG. Telescópico buscador / StarPointer

H. Cuerpo principal del ytelescópicoI. Protección contra el solJ. Lentilla de objetivo (no mostrado)K. Capa protectora contra el Polvo (quitar antes de mirar)L. Botón de bloqueo de la horquilla

M. Botón de bloqueo del Control de la altitudN. Base de la horquillaO. Bloque acimutP. Bandeja para los AccesoriosQ. Pata del trípodeR. Tornillo de ajuste de la pata del trípodeS. Pantalla protectora contra el sol

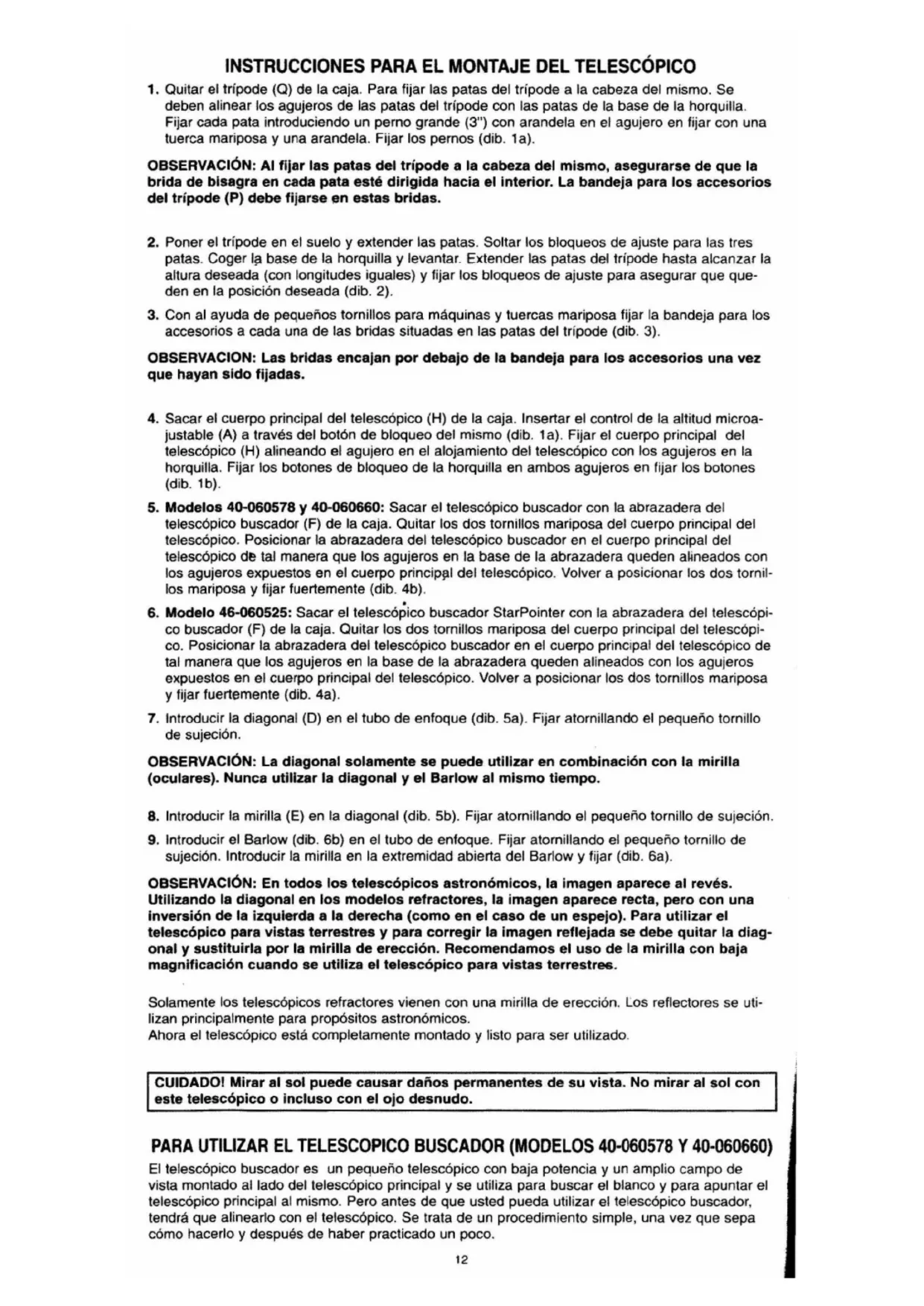

1. Quitar el trípode (Q) de la caja. Para fijar las patas del trípode a la cabeza del mismo. Se deben alinear los agujeros de las patas del trípode con las patas de la base de la horquilla. Fijar cada pata introduciendo un perno grande (3") con arandela en el agujero en fijar con una tuerca mariposa y una arandela. Fijar los pernos (dib. 1a).

OBSERVACIÓN: Al fijar las patas del trípode a la cabeza del mismo, asegurarse de que la brida de bisagra en cada pata esté dirigida hacia el interior. La bandeja para los accesorios del trípode (P) debe fijarse en estas bridas.

1. Poner el trípode en el suelo y extender las patas. Soltar los bloqueos de ajuste para las tres patas. Coger la base de la horquilla y levantar. Extender las patas del trípode hasta alcanzar la altura deseada (con longitudes iguales) y fijar los bloqueos de ajuste para asegurar que queden en la posición deseada (dib. 2).
2. Con al ayuda de pequeños tornillos para máquinas y tuercas mariposa fijar la bandeja para los accesorios a cada una de las bridas situadas en las patas del trípode (dib. 3).

OBSERVACION: Las bridas encajan por debajo de la bandeja para los accesorios una vez que hayan sido fijadas.

1. Sacar el cuerpo principal del telescópico (H) de la caja. Insertar el control de la altitud microajustable (A) a través del botón de bloqueo del mismo (dib. 1a). Fijar el cuerpo principal del telescópico (H) alineando el agujero en el alojamiento del telescópico con los agujeros en la horquilla. Fijar los botones de bloqueo de la horquilla en ambos agujeros en fijar los botones (dib. 1b).
2. Modelos 40-060578 y 40-060660: Sacar el telescópico buscador con la abrazadera del telescópico buscador (F) de la caja. Quitar los dos tornillos mariposa del cuerpo principal del telescópico. Posicionar la abrazadera del telescópico buscador en el cuerpo principal del telescópico de tal manera que los agujeros en la base de la abrazadera queden alineados con los agujeros expuestos en el cuerpo principal del telescópico. Volver a posicionar los dos tornillos mariposa y fijar fuertemente (dib. 4b).
3. Modelo 46-060525: Sacar el telescópico buscador StarPointer con la abrazadera del telescópico buscador (F) de la caja. Quitar los dos tornillos mariposa del cuerpo principal del telescópico. Posicionar la abrazadera del telescópico buscador en el cuerpo principal del telescópico de tal manera que los agujeros en la base de la abrazadera queden alineados con los agujeros expuestos en el cuerpo principal del telescópico. Volver a posicionar los dos tornillos mariposa y fijar fuertemente (dib. 4a).
4. Introducir la diagonal (D) en el tubo de enfoque (dib. 5a). Fijar atornillando el pequeño tornillo de sujeción.

OBSERVACIÓN: La diagonal solamente se puede utilizar en combinación con la mirilla (oculares). Nunca utilizar la diagonal y el Barlow al mismo tiempo.

1. Introducir la mirilla (E) en la diagonal (dib. 5b). Fijar atornillando el pequeño tornillo de sujeción.
2. Introducir el Barlow (dib. 6b) en el tubo de enfoque. Fijar atornillando el pequeño tornillo de sujeción. Introducir la mirilla en la extremidad abierta del Barlow y fijar (dib. 6a).

OBSERVACIÓN: En todos los telescópicos astronómicos, la imagen aparece al revés. Utilizando la diagonal en los modelos refractores, la imagen aparece recta, pero con una inversión de la izquierda a la derecha (como en el caso de un espejo). Para utilizar el telescópico para vistas terrestres y para corregir la imagen reflejada se debe quitar la diagonal y sustituirla por la mirilla de erección. Recomendamos el uso de la mirilla con baja magnificación cuando se utiliza el telescópico para vistas terrestres.

Solamente los telescópicos refractores vienen con una mirilla de erección. Los reflectores se utilizan principalmente para propósitos astronómicos.

Ahora el telescópico está completamente montado y listo para ser utilizado.

CUIDADO! Mirar al sol puede causar daños permanentes de su vista. No mirar al sol con este telescópico o incluso con el ojo desnudo.

PARA UTILIZAR EL TELESCOPICO BUSCADOR (MODELOS 40-060578 Y 40-060660)

El telescópico buscador es un pequeño telescópico con baja potencia y un amplio campo de vista montado al lado del telescópico principal y se utiliza para buscar el blanco y para apuntar el telescópico principal al mismo. Pero antes de que usted pueda utilizar el telescópico buscador, tendrá que alinearlo con el telescópico. Se trata de un procedimiento simple, una vez que sepa cómo hacerlo y después de haber practicado un poco.

1. Instalar la mirilla con la potencia más pequeña (20mm) en el tubo de la mirilla. Escoger un objeto que se puede reconocer fácilmente y que no se mueve, a una distancia máxima de mil yardas. Cuanto más alejado está el objetivo del horizonte, más fácil se podrá posicionar el telescópico. Apuntar su telescópico a su objeto hasta que su imagen haya sido centrada en la mirilla. Bloquear todos los botones en la base ecuatorial de tal manera que el telescópico no se moverá.
2. Mirar por el telescópico buscador. Si el objeto que usted ha alineado en el telescópico no se puede ver, se deben soltar los tornillos de ajuste y girar el telescópico buscador para verlo. Una vez que haya visto el objeto, se deben fijar los tornillos de ajuste centrando el objeto en el telescópico. Notará que la imagen se desplazará hacia el tornillo que está cerrando en este momento (dib. 7).
3. Ajustar los tornillos para centrar el objeto en el telescópico buscador. Volver a controlar su telescópico para asegurar que sigue apuntando al blanco. Si se mueve, volver a alinear y ajustar su telescópico buscador. Si no se mueve, el ajuste ha sido llevado a cabo correctamente. Ahora su telescópico buscador está listo para ser utilizado.

PARA UTILIZAR EL STARPOINTER (MODELO 46-060525)

1. El StarPointer es la manera más rápida y más fácil para apuntar su telescópico exactamente al objeto deseado en el cielo. Es como un indicador láser que puede enviar directamente al cielo nocturno. El StarPointer es una herramienta de puntería con magnificación cero que utiliza una ventana de cristal recubierto para sobreponer la imagen de un pequeño punto rojo en el cielo nocturno. Como todos los telescópicos buscadores, el StarPointer tiene que ser alineado correctamente con el telescópico principal antes de poder ser utilizado.
2. Para activar el StarPointer se debe girar el control de la claridad variable en dirección de las agujas del reloj hasta oír un "clic". Para aumentar el nivel de claridad del punto rojo se debe continuar girando el botón de control aproximadamente 180° hasta que pare.
3. Buscar una estrella o un planeta claro y centrarla en la mirilla de baja potencia en el telescópico principal. Si el StarPointer ha sido alineado correctamente, usted podrá ver que la LED del pequeño punto rojo coincide con la estrella de alineación. Si el StarPointer no ha sido alineado, usted tendrá que fijarse dónde el punto rojo se encuentra en relación con la estrella clara.

Sin mover el telescópico principal, girar el acimut del StarPointer y los dispositivos de control para la alineación de la altitud hasta que el punto rojo se encuentre exactamente por encima de la estrella de alineación.

Si la LED del punto está más clara que la estrella de alineación, quizá resultará difícil ver la estrella. Girar el dispositivo de control para la claridad variable en sentido contrario a las agujas del reloj hasta que el punto rojo tenga la misma claridad que la estrella de alineación. De esta manera se facilitará una alineación precisa. Ahora el StarPointer está listo para ser utilizado. No olvidar de desconectar la potencia después de haber detectado un objeto. De esta manera se aumentará la vida tanto de la batería como de la LED.

BUSCANDO OBJETOS

1. Soltar los bloqueos de altitud en los lados del tubo telescópico y en bloque de acimut de plata en la base el acimut, y luego mover el telescópico en la dirección deseada.
2. Mirar por el telescópico buscador del StarPointer y panoramizar el telescópico hasta que el objeto aparezca en el campo de vista. Una vez que el objeto está en el campo de vista, fijar los bloqueos de la altitud y del acimut.
3. Para centrar el objeto con el punto rojo en el StarPointer se debe utilizar el anillo de ajuste en la barra de altitud de movimiento retardado.

CÓMO ENFOCAR

1. Una vez que haya encontrado el objeto en el telescópico girar el botón de enfoque hasta conseguir una imagen clara.
2. Para enfocar un objeto que está más cerca que su blanco actual, girar el botón de enfoque hacia la mirilla (para que el tubo de enfoque se aleje de la parte frontal del telescópico). Para objetos situados a más distancia, girar el botón de enfoque en sentido contrario.
3. Para conseguir un enfoque realmente claro, nunca mirar por las ventanas de cristal o a través de objetos que producen ondas calientes, como partes de aparcamientos de asfalto.

ORIENTACIÓN DE LA IMAGEN

1. Al observar con una diagonal, la imagen estará recta, pero inversa desde la izquierda a la derecha.

MAGNIFICACIÓN

La magnificación (o potencia) de un telescópico difiere en función de la longitud de enfoque de la mirilla que se utiliza y de la longitud de enfoque del telescópico.

Para calcular la magnificación se debe utilizar la fórmula siguiente, en la cual FL = longitud de enfoque:

$$ \text { Magnificación } = \frac {\text { FL (telescópico) en mm }}{\text { FL (mirilla) en mm }} $$

OBSERVACION SOLAR

CUIDADO! Mirar al sol puede causar daños permanentes en su vista. No mirar al sol con este telescópico o incluso con el ojo desnudo. Nunca dejar un telescópico sin supervisión durante el día; un niño podría mirar al sol y sufrir daños permanentes a la visión.

COMO PREPARAR EL TELESCOPICO PARA PROYECTAR EL SOL EN UNA PANTALLA (S)

CUIDADO! Cubrir el lente del objetivo para que nadie pueda ver atravez.

1. Insertar la barra de la pantalla de proyección deslizándola por el orificio en la abrazadera del telescópico buscador con la extremidad de la arandela de la barra dirigida hacia el objetivo. (La arandela actúa como una parada, impidiendo que la pantalla del solar deslice completamente por la abrazadera del telescópico buscador).
2. Si la diagonal está en posición se debe quitar. No se utilizará para la observación solar.
3. Elegir la mirilla con la potencia más baja (la mirilla con la designación numérica en milímetros más alta) e insertarla, sin la diagonal, en el tubo de enfoque.
4. Seleccionar la placa negra de la proyección solar. Deslizarla en la barra, posicionarla cerca de la mirilla de tal manera que el agujero quede centrado con las lentillas de la mirilla, y fijarla en su posición. Esta placa protege la pantalla de proyección blanca que se instalará en un paso posterior. Ahora el telescópico está listo para observar el sol.

PARA OBSERVAR EL SOL

1. Apuntar el telescópico en la dirección general del sol sin mirar por el telescópico o por el telescópico buscador. Mirar a la sombra del telescópico en el suelo será una gran ayuda con motivo de la puntería.
2. Sostener la placa blanca algunas pulgadas detrás de la mirilla del telescópico buscador y mover el telescópico suavemente hasta que pueda ver el sol proyectado en la placa blanca. Verá una "imagen" redonda del cielo con el sol en algún lado en la "imagen". Mover el telescópico, utilizando los cables de control flexibles hasta que el sol quede centrado en esta imagen proyectada del cielo.
3. A continuación poner la placa blanca en posición en la barra la de proyección del sol. Posicionarla directamente en línea con la mirilla del telescópico y bloquearla en su posición.
4. Utilizar los cables de control flexibles para llevar a cabo todas las pequeñas correcciones necesarias para centrar la imagen del sol en la pantalla blanca.
5. Enfocar la imagen del sol en la pantalla blanca utilizando el botón de enfoque.
6. La imagen proyectada mostrará manchas del sol, la estructura de "granos de arroz" del disco solar, y notará que el sol está más claro en el centro del disco que en la esquina.

EL FILTRO LUNAR

Un filtro lunar ha sido incluido en el suministro de su telescópico para quitar el contraste de brillo y de aumento al mirar a la luna. Para fijar el filtro lunar en la mirilla del telescópico se debe atornillar el filtro en la extremidad fileteada de la mirilla.

CUIDADO! El filtro lunar solamente se puede utilizar para mirar a la luna. No ha sido construido para mirar al sol. Mirar al sol a través de este telescópico (con o sin el filtro), o incluso con el ojo desnudo, puede causar daños permanentes a la vista.

ESPECIFICACIONES TÉCNICAS
	40-060578	40-060660	46-060525
Diámetro del Objetivo:	60mm (2.36")	60mm (2.36")	60mm (2.36")
Longitud de Enfoque:	700mm	800mm	700mm
Lentillas:	H25mm (potencia baja)	H25mm (potencia baja)	K25mm (potencia baja)
	H12.5mm (potencia media)	H12.5mm (potencia media)	K10mm (potencia media)
	SR4mm (potencia alta)	SR4mm (potencia alta)	SR4mm (potencia alta)
Barlow:	2X y 3.3X	2X y 3.3X	3X
Mirilla de Erección:	1.5X	1.5X	1.5X
Magnificación Máxima:	578X	660X	525X
Accesorios:	espejo diagonal, Filtro lunar	espejo diagonal, Filtro lunar	Espejo diagonal, Filtro lunar

DIAGRAMA DE LAS LENTILLAS & LÍMITES DE POTENCIA TEORÉTICAS
	40-060578	40-060660	46-060525
SR4mm potencia de la lentilla:	175X	200X	175X
H12.5mm potencia de la lentilla:	56X	64X	N/A
H25mm potencia de la lentilla:	28X	32X	N/A
K10mm potencia de la lentilla:	N/A	N/A	70X
K25mm potencia de la lentilla:	N/A	N/A	28X
