MANUAL DE USUARIO Galaxsee 40114675 TASCO

Manivela para el Ajuste del Eje Polar

Tornillo de Ajuste para la Cámara

Protecciones contra el Polvo (quitar antes de mirar)

Protección contra el Sol

Lentilla de Objetivo (no se muestra)

Escala Eje de Declinación

Escala Eje de la Hora

Manivela para el Bloqueo del Eje Polar

Bandeja para los Accesorios

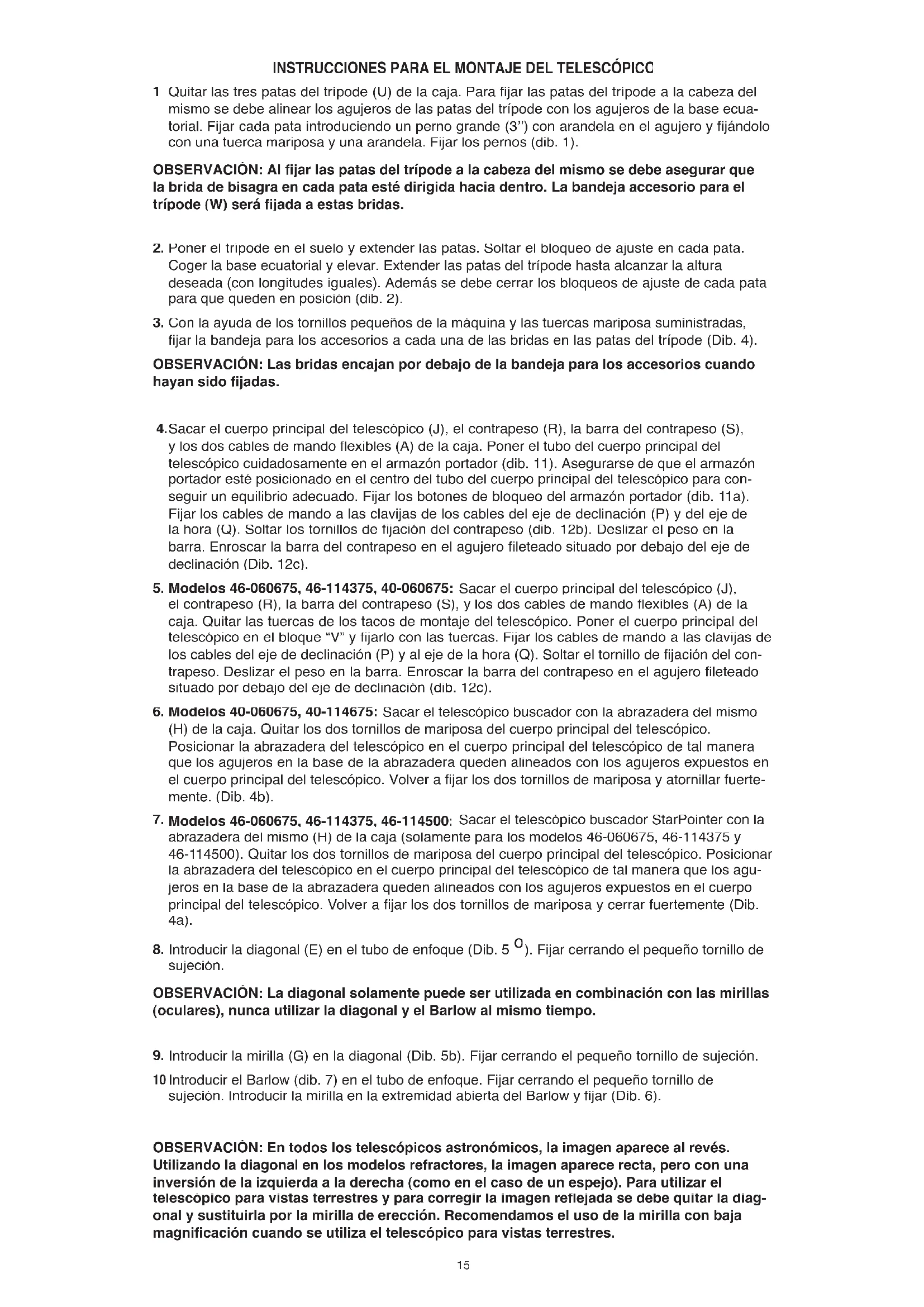

Quitar las tres patas del trípode (U) de la caja. Para fijar las patas del trípode a la cabeza del mismo se debe alinear los agujeros de las patas del trípode con los agujeros de la base ecua- torial. Fijar cada pata introduciendo un perno grande (3ʼʼ) con arandela en el agujero y fijándolo con una tuerca mariposa y una arandela. Fijar los pernos (dib. 1). OBSERVACIÓN: Al fijar las patas del trípode a la cabeza del mismo se debe asegurar que la brida de bisagra en cada pata esté dirigida hacia dentro. La bandeja accesorio para el trípode (W) será fijada a estas bridas.

Poner el trípode en el suelo y extender las patas. Soltar el bloqueo de ajuste en cada pata. Coger la base ecuatorial y elevar. Extender las patas del trípode hasta alcanzar la altura deseada (con longitudes iguales). Además se debe cerrar los bloqueos de ajuste de cada pata para que queden en posición (dib. 2).

Con la ayuda de los tornillos pequeños de la máquina y las tuercas mariposa suministradas, fijar la bandeja para los accesorios a cada una de las bridas en las patas del trípode (Dib. 4). OBSERVACIÓN: Las bridas encajan por debajo de la bandeja para los accesorios cuando hayan sido fijadas.

Sacar el cuerpo principal del telescópico (J), el contrapeso (R), la barra del contrapeso (S), y los dos cables de mando flexibles (A) de la caja. Poner el tubo del cuerpo principal del telescópico cuidadosamente en el armazón portador (dib. 11). Asegurarse de que el armazón portador esté posicionado en el centro del tubo del cuerpo principal del telescópico para con- seguir un equilibrio adecuado. Fijar los botones de bloqueo del armazón portador (dib. 11a). Fijar los cables de mando a las clavijas de los cables del eje de declinación (P) y del eje de la hora (Q). Soltar los tornillos de fijación del contrapeso (dib. 12b). Deslizar el peso en la barra. Enroscar la barra del contrapeso en el agujero fileteado situado por debajo del eje de declinación (Dib. 12c).

Modelos 46-060675, 46-114375, 40-060675: Sacar el cuerpo principal del telescópico (J), el contrapeso (R), la barra del contrapeso (S), y los dos cables de mando flexibles (A) de la caja. Quitar las tuercas de los tacos de montaje del telescópico. Poner el cuerpo principal del telescópico en el bloque “V” y fijarlo con las tuercas. Fijar los cables de mando a las clavijas de los cables del eje de declinación (P) y al eje de la hora (Q). Soltar el tornillo de fijación del con- trapeso. Deslizar el peso en la barra. Enroscar la barra del contrapeso en el agujero fileteado situado por debajo del eje de declinación (dib. 12c).

Modelos 40-060675, 40-114675: Sacar el telescópico buscador con la abrazadera del mismo (H) de la caja. Quitar los dos tornillos de mariposa del cuerpo principal del telescópico. Posicionar la abrazadera del telescópico en el cuerpo principal del telescópico de tal manera que los agujeros en la base de la abrazadera queden alineados con los agujeros expuestos en el cuerpo principal del telescópico. Volver a fijar los dos tornillos de mariposa y atornillar fuerte- mente. (Dib. 4b).

Modelos 46-060675, 46-114375, 46-114500: Sacar el telescópico buscador StarPointer con la abrazadera del mismo (H) de la caja (solamente para los modelos 46-060675, 46-114375 y 46-114500). Quitar los dos tornillos de mariposa del cuerpo principal del telescópico. Posicionar la abrazadera del telescópico en el cuerpo principal del telescópico de tal manera que los agu- jeros en la base de la abrazadera queden alineados con los agujeros expuestos en el cuerpo principal del telescópico. Volver a fijar los dos tornillos de mariposa y cerrar fuertemente (Dib. 4a).

Introducir la diagonal (E) en el tubo de enfoque (Dib. 5

). Fijar cerrando el pequeño tornillo de sujeción. OBSERVACIÓN: La diagonal solamente puede ser utilizada en combinación con las mirillas (oculares), nunca utilizar la diagonal y el Barlow al mismo tiempo.

Introducir la mirilla (G) en la diagonal (Dib. 5b). Fijar cerrando el pequeño tornillo de sujeción.

Introducir el Barlow (dib. 7) en el tubo de enfoque. Fijar cerrando el pequeño tornillo de sujeción. Introducir la mirilla en la extremidad abierta del Barlow y fijar (Dib. 6). OBSERVACIÓN: En todos los telescópicos astronómicos, la imagen aparece al revés. Utilizando la diagonal en los modelos refractores, la imagen aparece recta, pero con una inversión de la izquierda a la derecha (como en el caso de un espejo). Para utilizar el telescópico para vistas terrestres y para corregir la imagen reflejada se debe quitar la diag- onal y sustituirla por la mirilla de erección. Recomendamos el uso de la mirilla con baja magnificación cuando se utiliza el telescópico para vistas terrestres. 15Los telescópicos refractores pueden ser utilizados para vistas terrestres utilizando una mirilla de erección. Los reflectores se utilizan principalmente para propósitos astronómicos. Ahora el telescópico está completamente montado y listo para ser utilizado. CUIDADO! Mirar al sol puede causar daños permanentes de su vista. No mirar al sol con este telescópico o incluso con el ojo desnudo.

COMO EQUILIBRAR SU TELESCOPICO

Dispositivos de control precisos fueron integrados en su base ecuatorial para mantener el telescópico estable. Al mirar a grandes magnificaciones, incluso una pequeña brisa que hace vibrar el cuerpo puede deteriorar su capacidad para ver cada detalle. Por consiguiente, para pro- teger su aparato lo más posible contra las limitaciones de la naturaleza, es importante equilibrar su telescópico (Dib. 15 y 16).

Nivelar el trípode ajustando las patas.

Soltar la sujeción del eje polar para coincidir con su latitud de observación. Si no conoce su latitud, consulte un mapa o un atlas. Volver a fijar el tornillo de sujeción.

Soltar el tornillo de sujeción de declinación y girar el telescópico alrededor del eje de declinación de tal manera que “90

” en la escala de declinación quede alineado con el indica- dor fijo. Volver a fijar el tornillo de sujeción.

Soltar el tornillo de sujeción del eje de la hora, girar el telescópico hasta que la barra del con- trapeso esté en posición horizontal. No fijar los tornillos de sujeción.

Si el telescópico ha sido equilibrado quedará en posición.

Si el telescópico no está equilibrado correctamente, soltar el tornillo de mariposa del contra- peso y deslizar el peso a lo largo de la barra hasta que el telescópico quede en posición. Fijar los tornillos para el peso y para el eje de la hora.

PARA UTILIZAR EL TELESCOPICO BUSCADOR

El telescópico buscador es un pequeño telescópico con baja potencia y un amplio campo de vista montado al lado del telescópico principal y se utiliza para buscar el blanco y para apuntar el telescópico principal al mismo. Pero antes de que usted pueda utilizar el telescópico buscador, tendrá que alinearlo con el telescópico. Se trata de un procedimiento simple, una vez que sepa cómo hacerlo y después de haber practicado un poco.

Instalar la mirilla con la potencia más pequeña (20mm) en el tubo de la mirilla. Escoger un objeto que se puede reconocer fácilmente y que no se mueve, a una distancia máxima de mil yardas. Cuanto más alejado está el objetivo del horizonte, más fácil se podrá posicionar el telescópico. Apuntar su telescópico a su objeto hasta que su imagen haya sido centrada en la mirilla. Bloquear todos los botones en la base ecuatorial de tal manera que el telescópico no se moverá.

Mirar por el telescópico buscador. Si el objeto que usted ha alineado en el telescópico no se puede ver, se deben soltar los tornillos de ajuste y girar el telescópico buscador para verlo. Una vez que haya visto el objeto, se deben fijar los tornillos de ajuste centrando el objeto en el telescópico. Notará que la imagen se desplazará hacia el tornillo que está cerrando en este momento (dib. 8).

Ajustar los tornillos para centrar el objeto en el telescópico buscador. Volver a controlar su telescópico para asegurar que sigue apuntando al blanco. Si se mueve, volver a alinear y aju- star su telescópico buscador. Si no se mueve, el ajuste ha sido llevado a cabo correctamente. Ahora su telescópico buscador está listo para ser utilizado.

El StarPointer es la manera más rápida y más fácil para apuntar su telescópico exactamente al objeto deseado en el cielo. Es como un indicador láser que puede enviar directamente al cielo nocturno. El StarPointer es una herramienta de puntería con magnificación cero que utiliza una ventana de cristal recubierto para sobreponer la imagen de un pequeño punto rojo en el cielo nocturno. Como todos los telescópicos buscadores, el StarPointer tiene que ser alineado cor- rectamente con el telescópico principal antes de poder ser utilizado.

Para activar el StarPointer se debe girar el control de la claridad variable en dirección de las agujas del reloj hasta oír un “clic”. Para aumentar el nivel de claridad del punto rojo se debe continuar girando el botón de control aproximadamente 180

Buscar una estrella o un planeta claro y centrarla en la mirilla de baja potencia en el telescópi- co principal. Si el StarPointer ha sido alineado correctamente, usted podrá ver que la LED del pequeño punto rojo coincide con la estrella de alineación. Si el StarPointer no ha sido alineado, usted tendrá que fijarse dónde el punto rojo se encuentra en relación con la estrella clara. Sin mover el telescópico principal, girar el acimut del StarPointer y los dispositivos de control para la alineación de la altitud hasta que el punto rojo se encuentre exactamente por encima de la estrella de alineación. Si la LED del punto está más clara que la estrella de alineación, quizá resultará difícil ver la estrella. Girar el dispositivo de control para la claridad variable en sentido contrario a las agujas del reloj hasta que el punto rojo tenga la misma claridad que la estrella de alineación. De esta manera se facilitará una alineación precisa. Ahora el StarPointer está listo para ser utilizado. No olvidar de desconectar la potencia después de haber detectado un objeto. De esta manera se aumentará la vida tanto de la batería como de la LED. BUSCANDO OBJETOS

Mirar por el telescópico buscador del StarPointer y panoramizar el telescópico hasta que el objeto aparezca en el campo de vista. Una vez que el objeto está en el campo de vista, fijar los bloqueos de la altitud y del acimut.

Para centrar el objeto con el punto rojo en el StarPointer se debe utilizar el anillo de ajuste en la barra de altitud de movimiento retardado.

Una vez que haya encontrado el objeto en el telescópico girar el botón de enfoque hasta con- seguir una imagen clara.

Para enfocar un objeto que está más cerca que su blanco actual, girar el botón de enfoque hacia la mirilla (para que el tubo de enfoque se aleje de la parte frontal del telescópico). Para objetos situados a más distancia, girar el botón de enfoque en sentido contrario.

Para conseguir un enfoque realmente claro, nunca mirar por las ventanas de cristal o a través de objetos que producen ondas calientes, como partes de aparcamientos de asfalto.

ORIENTACIÓN DE LA IMAGEN

Al observar con una diagonal, la imagen estará recta, pero inversa desde la izquierda a la derecha.

Al observar de manera recta, con la mirilla introducida directamente en el telescópico, la ima- gen estará invertida. La imagen también se invertirá en el telescópico buscador. MAGNIFICACIÓN La magnificación (o potencia) de un telescópico difiere en función de la longitud de enfoque de la mirilla que se utiliza y de la longitud de enfoque del telescópico. Para calcular la magnificación se debe utilizar la fórmula siguiente, en la cual FL = longitud de enfoque: Magnificación = FL (telescópico) en mm FL (mirilla) en mm OBSERVACION SOLAR CUIDADO! Mirar al sol puede causar daños permanentes en su vista. No mirar al sol con este telescópico o incluso con el ojo desnudo. Nunca dejar un telescópico sin supervisión durante el día; un niño podría mirar al sol y sufrir daños permanentes a la visión. COMO PREPARAR EL TELESCOPICO PARA PROYECTAR EL SOL EN UNA PANTALLA CUIDADO! Cubrir las lentillas del objetivo para que nadie pueda echar un vistazo.

Insertar la barra de la pantalla de proyección deslizándola por el orificio en la abrazadera del telescópico buscador con la extremidad de la arandela de la barra dirigida hacia el objetivo. (La arandela actúa como una parada, impidiendo que la pantalla del solar deslice completamente por la abrazadera del telescópico buscador).

Si la diagonal está en posición se debe quitar. No se utilizará para la observación solar.

Elegir la mirilla con la potencia más baja (la mirilla con la designación numérica en milímetros más alta) e insertarla, sin la diagonal, en el tubo de enfoque.

Seleccionar la placa negra de la proyección solar. Deslizarla en la barra, posicionarla cerca de la mirilla de tal manera que el agujero quede centrado con las lentillas de la mirilla, y fijarla en su posición. Esta placa protege la pantalla de proyección blanca que se instalará en un paso posterior. Ahora el telescópico está listo para observar el sol.

Apuntar el telescópico en la dirección general del sol sin mirar por el telescópico o por el telescópico buscador. Mirar a la sombra del telescópico en el suelo será una gran ayuda con motivo de la puntería.

Sostener la placa blanca algunas pulgadas detrás de la mirilla del telescópico buscador y mover el telescópico suavemente hasta que pueda ver el sol proyectado en la placa blanca. Verá una “imagen” redonda del cielo con el sol en algún lado en la “imagen”. Mover el telescópico, utilizando los cables de control flexibles hasta que el sol quede centrado en esta imagen proyectada del cielo.

A continuación poner la placa blanca en posición en la barra la de proyección del sol. Posicionarla directamente en línea con la mirilla del telescópico y bloquearla en su posición.

Utilizar los cables de control flexibles para llevar a cabo todas las pequeñas correcciones nec- esarias para centrar la imagen del sol en la pantalla blanca.

Enfocar la imagen del sol en la pantalla blanca utilizando el botón de enfoque.

La imagen proyectada mostrará manchas del sol, la estructura de “granos de arroz” del disco solar, y notará que el sol está más claro en el centro del disco que en la esquina.

Un filtro lunar ha sido incluido en el suministro de su telescópico para quitar el contraste de brillo y de aumento al mirar a la luna. Para fijar el filtro lunar en la mirilla del telescópico se debe ator- nillar el filtro en la extremidad fileteada de la mirilla. CUIDADO! El filtro lunar solamente se puede utilizar para mirar a la luna. No ha sido construido para mirar al sol. Mirar al sol a través de este telescópico (con o sin el filtro), o incluso con el ojo desnudo, puede causar daños permanentes a la vista.

46-114500 Diámetro del Objetivo:

N/A Diámetro del Espejo:

Mirilla de Erección:

N/A Magnificación Máxima:

40-114675 Diámetro del Objetivo:

N/A Diámetro del Espejo:

Mirilla de Erección:

N/A Magnificación Máxima:

225X H12.5mm Potencia Lentilla:

72X H25mm Potencia Lentilla:

N/A H20mm Potencia Lentilla:

COMO LOCALIZAR OBJECTOS

Indisponivel Aumentos máximos:

Indisponivel Aumentos máximos:
