BEDIENUNGSANLEITUNG Galaxsee 40114675 TASCO

Biegsames Steuerkabel

Sonnenprojektionsschirm

Camera-Stellschraube

Staubkappen (vor dem Betrachten entfernen)

Objektivlinse (nicht gezeigt)

Skala der Deklinationsachse

Skala der Stundenachse

Schaft des Gegengewichts

Polarachsen-Sperrhebel

Stativbein-Einstellschraube

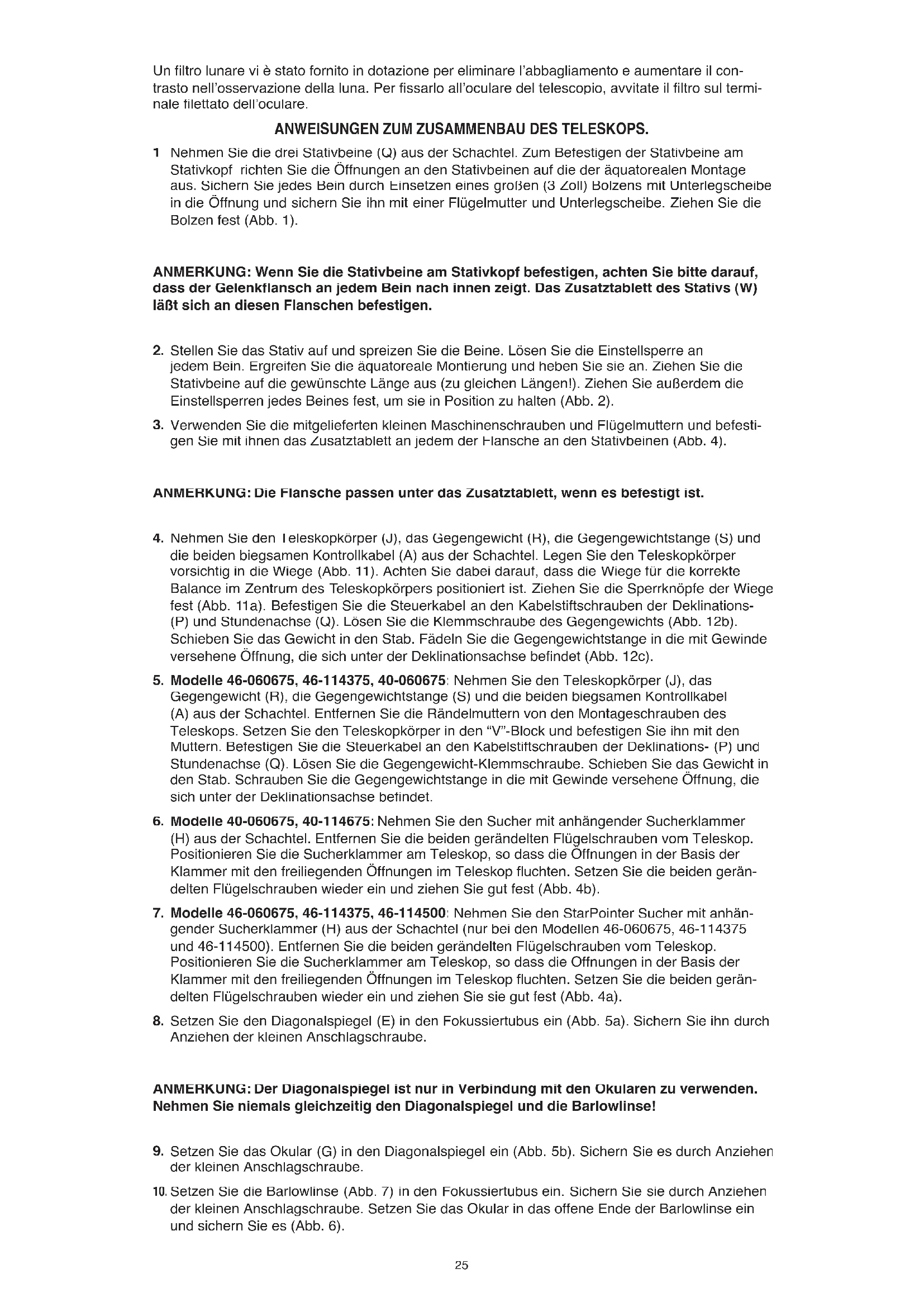

Nehmen Sie die drei Stativbeine (Q) aus der Schachtel. Zum Befestigen der Stativbeine am Stativkopf richten Sie die Öffnungen an den Stativbeinen auf die der äquatorealen Montage aus. Sichern Sie jedes Bein durch Einsetzen eines großen (3 Zoll) Bolzens mit Unterlegscheibe in die Öffnung und sichern Sie ihn mit einer Flügelmutter und Unterlegscheibe. Ziehen Sie die Bolzen fest (Abb. 1). ANMERKUNG: Wenn Sie die Stativbeine am Stativkopf befestigen, achten Sie bitte darauf, dass der Gelenkflansch an jedem Bein nach innen zeigt. Das Zusatztablett des Stativs (W) läßt sich an diesen Flanschen befestigen.

Stellen Sie das Stativ auf und spreizen Sie die Beine. Lösen Sie die Einstellsperre an jedem Bein. Ergreifen Sie die äquatoreale Montierung und heben Sie sie an. Ziehen Sie die Stativbeine auf die gewünschte Länge aus (zu gleichen Längen!). Ziehen Sie außerdem die Einstellsperren jedes Beines fest, um sie in Position zu halten (Abb. 2).

Verwenden Sie die mitgelieferten kleinen Maschinenschrauben und Flügelmuttern und befesti- gen Sie mit ihnen das Zusatztablett an jedem der Flansche an den Stativbeinen (Abb. 4). ANMERKUNG: Die Flansche passen unter das Zusatztablett, wenn es befestigt ist.

Nehmen Sie den Teleskopkörper (J), das Gegengewicht (R), die Gegengewichtstange (S) und die beiden biegsamen Kontrollkabel (A) aus der Schachtel. Legen Sie den Teleskopkörper vorsichtig in die Wiege (Abb. 11). Achten Sie dabei darauf, dass die Wiege für die korrekte Balance im Zentrum des Teleskopkörpers positioniert ist. Ziehen Sie die Sperrknöpfe der Wiege fest (Abb. 11a). Befestigen Sie die Steuerkabel an den Kabelstiftschrauben der Deklinations- (P) und Stundenachse (Q). Lösen Sie die Klemmschraube des Gegengewichts (Abb. 12b). Schieben Sie das Gewicht in den Stab. Fädeln Sie die Gegengewichtstange in die mit Gewinde versehene Öffnung, die sich unter der Deklinationsachse befindet (Abb. 12c).

Modelle 46-060675, 46-114375, 40-060675: Nehmen Sie den Teleskopkörper (J), das Gegengewicht (R), die Gegengewichtstange (S) und die beiden biegsamen Kontrollkabel (A) aus der Schachtel. Entfernen Sie die Rändelmuttern von den Montageschrauben des Teleskops. Setzen Sie den Teleskopkörper in den “V”-Block und befestigen Sie ihn mit den Muttern. Befestigen Sie die Steuerkabel an den Kabelstiftschrauben der Deklinations- (P) und Stundenachse (Q). Lösen Sie die Gegengewicht-Klemmschraube. Schieben Sie das Gewicht in den Stab. Schrauben Sie die Gegengewichtstange in die mit Gewinde versehene Öffnung, die sich unter der Deklinationsachse befindet.

Modelle 40-060675, 40-114675: Nehmen Sie den Sucher mit anhängender Sucherklammer (H) aus der Schachtel. Entfernen Sie die beiden gerändelten Flügelschrauben vom Teleskop. Positionieren Sie die Sucherklammer am Teleskop, so dass die Öffnungen in der Basis der Klammer mit den freiliegenden Öffnungen im Teleskop fluchten. Setzen Sie die beiden gerän- delten Flügelschrauben wieder ein und ziehen Sie gut fest (Abb. 4b).

Modelle 46-060675, 46-114375, 46-114500: Nehmen Sie den StarPointer Sucher mit anhän- gender Sucherklammer (H) aus der Schachtel (nur bei den Modellen 46-060675, 46-114375 und 46-114500). Entfernen Sie die beiden gerändelten Flügelschrauben vom Teleskop. Positionieren Sie die Sucherklammer am Teleskop, so dass die Öffnungen in der Basis der Klammer mit den freiliegenden Öffnungen im Teleskop fluchten. Setzen Sie die beiden gerän- delten Flügelschrauben wieder ein und ziehen Sie sie gut fest (Abb. 4a).

Setzen Sie den Diagonalspiegel (E) in den Fokussiertubus ein (Abb. 5a). Sichern Sie ihn durch Anziehen der kleinen Anschlagschraube. ANMERKUNG: Der Diagonalspiegel ist nur in Verbindung mit den Okularen zu verwenden. Nehmen Sie niemals gleichzeitig den Diagonalspiegel und die Barlowlinse!

Setzen Sie das Okular (G) in den Diagonalspiegel ein (Abb. 5b). Sichern Sie es durch Anziehen der kleinen Anschlagschraube.

Setzen Sie die Barlowlinse (Abb. 7) in den Fokussiertubus ein. Sichern Sie sie durch Anziehen der kleinen Anschlagschraube. Setzen Sie das Okular in das offene Ende der Barlowlinse ein und sichern Sie es (Abb. 6). 25ANMERKUNG: In allen astronomischen Teleskopen erscheint das Bild auf dem Kopf ste- hend. Durch die Verwendung des Diagonalspiegels in den Refraktormodellen erscheint das Bild aufrecht, aber seitenverkehrt (rechts und links sind vertauscht - spiegelbildlich). Zur Verwendung des Teleskops für Erdbeobachtungen und zur Korrektur des Spiegelbildes nehmen Sie bitte den Diagonalspiegel heraus und ersetzen Sie ihn durch das aufrichtende Okular. Wir empfehlen die Verwendung des Okulars niedriger Vergrößerung, wenn das nehmen Sie bitte den Diagonalspiegel heraus und ersetzen Sie ihn durch das aufrichtende Okular. Wir empfehlen die Verwendung des Okulars niedriger Vergrößerung, wenn das nehmen Sie bitte den Diagonalspiegel heraus und ersetzen Sie ihn durch das aufrichtende Teleskop für Erdbeobachtungen verwendet wird. Refraktor-Teleskope können für Erdbeobachtungen benutzt werden, wenn man ein aufrichtendes Okular verwendet. Reflektoren werden hauptsächlich zu astronomischen Zwecken verwendet. Das Teleskop ist nun vollständig zusammengesetzt und gebrauchsfertig. VORSICHT! Das Betrachten der Sonne kann bleibende Augenschäden verursachen. Schauen Sie daher mit diesem Teleskop oder sogar mit dem bloßen Auge nicht in die Sonne!

AUSBALANCIEREN IHRES TELESKOPS

In Ihre äquatoreale Montage wurden präzise Kontrollen eingebaut, um das Teleskop ruhig zu halten. Wenn Sie bei hohen Vergrößerungen betrachten, kann sogar eine leichte Brise das Instrument in Schwingungen versetzen und Ihre Fähigkeit vermindern, Details zu sehen. Um daher die Sicherungen auf Ihrer Seite soweit wie möglich gegen die Grenzen der Natur zu erhöhen, ist es wichtig, Ihr Teleskop auszubalancieren (Abb. 15 und 16).

Richten Sie das Stativ durch Einstellen der Beine.

Lösen Sie die Klemmschraube der Polarachse und stellen Sie die Polarachse so ein, dass sie Ihrer Beobachtungsbreite entspricht. Wenn Sie Ihre geographische Breite nicht kennen, sehen Sie auf einer Karte oder in einem Atlas nach. Ziehen Sie die Klemmschraube wieder fest.

Lösen Sie die Schraube der Deklinationsklemme und drehen Sie das Teleskop um die Deklinationsachse, so dass “90°” auf der Deklinationsskala auf den festen Zeiger ausgerichtet ist. Ziehen Sie die Klemmschraube wieder fest.

Lösen Sie die Klemme der Stundenachse und drehen Sie das Teleskop, bis sich die Stange des Gegengewichts in einer waagerechten Lage befindet. Ziehen Sie die Schrauben der Klemme nicht fest!

Wenn das Teleskop ausgeglichen ist, wird es an seinem Platz bleiben.

Wenn das Teleskope nicht im Gleichgewicht ist, lösen Sie die Flügelschraube des Gegengewichts und verschieben Sie das Gewicht an der Stange, bis das Teleskop an Ort und Stelle bleibt. Ziehen Sie die Schrauben für Gewichts- und Stundenachse wieder fest.

VERWENDUNG DES SUCHERS

Der Sucher ist ein kleines, breites Feld niedriger Vergrößerung eines Sehteleskops, das neben dem Hauptteleskop befestigt ist und für die Suche nach dem Ziel sowie die Ausrichtung des Hauptteleskopes auf dieses verwendet wird (I). Aber bevor Sie den Sucher benutzen können, müssen Sie ihn mit dem Teleskop ausrichten. Das ist ein einfaches Verfahren, wenn Sie erst ein- mal Bescheid wissen und ein wenig geübt haben.

Bauen Sie das Okular mit der niedrigsten Vergrößerung (20 mm) in den Okulartubus ein. Suchen Sie sich einen leicht zu erkennenden, unbeweglichen Gegenstand aus, der nicht dich- ter als ca. einen Kilometer entfernt ist. Je höher das Objekt vom Horizont entfernt ist, desto leichter wird das Positionieren des Teleskops. Richten Sie Ihr Teleskop auf Ihr Objekt, bis sein Bild im Okular zentriert ist. Sperren Sie sämtliche Knöpfe an der äquatorealen Montage, so dass sich das Teleskop nicht bewegt.

Sehen Sie durch den Sucher. Wenn das Objekt, das Sie im Teleskop ausrichteten, nicht sich- tbar ist, lösen Sie die Einstellschrauben und bewegen den Sucher herum, bis Sie es sehen. Wenn es in den Sichtbereich kommt, ziehen Sie die Einstellschrauben an, während Sie das Objekt im Sucher zentrieren. Sie werden sehen, dass das Bild sich zu der Schraube hin ver- schiebt, die Sie anziehen (Abb. 8).

Stellen Sie die Schrauben ein, um das Objekt auf dem Fadenkreuz des Suchers zu zentrieren. Prüfen Sie Ihr Teleskop erneut, um sicher zu gehen, das es immer noch auf dem Ziel ist. Wenn es sich bewegt, richten Sie es wieder aus und stellen Sie Ihren Sucher ein. Bewegt es sich nicht, sind Sie schon fertig. Ihr Sucher ist nun betriebsbereit.

Der StarPointer ist die schnellste und einfachste Art, um Ihr Teleskop genau auf ein gewün- schtes Objekt am Himmel zu richten. Es ist, als hätten Sie einen Laserzeiger, den Sie direkt auf den Nachthimmel richten könnten. Der StarPointer ist ein Zeigeinstrument ohne Vergrößerung, 26das ein Fenster von vergütetem Glas verwendet, um das Bild eines kleinen roten Punktes auf den Nachthimmel zu bringen. Wie alle Sucher muss der StarPointer korrekt mit dem Hauptteleskop gefluchtet werden, bevor er verwendet werden kann.

Zum Anschalten des StarPointers drehen Sie die Steuerung der variablen Helligkeit im Uhrzeigersinn, bis Sie ein Klicken hören. Zur Erhöhung des Helligkeitsniveaus des roten Punktes drehen Sie den Bedienungsknopf um ca. 180° weiter, bis er anhält.

Suchen Sie einen hellen Stern oder Planeten und zentrieren Sie ihn in einem Okular niedriger Vergrößerung im Hauptteleskop. Wenn der StarPointer perfekt ausgerichtet ist, werden Sie sehen, dass der rote LED-Punkt mit dem Ausrichtungsstern überlappt. Wenn der StarPointer nicht ausgerichtet ist, achten Sie darauf, wo sich der rote Punkt in Bezug auf den hellen Stern befindet. Ohne das Hauptteleskop zu bewegen, drehen Sie die Steuerungen bzw. Kontrollelemente für die Azimuth- und Höhen-Ausrichtung des StarPointers, bis sich der rote Punkt direkt über dem Ausrichtungsstern befindet. Ist der LED-Punkt heller als der Ausrichtungsstern, so kann dieses das Sehen des Sterns erschweren. Drehen Sie die variable Helligkeitskontrolle entgegen dem Uhrzeigersinn, bis der rote Punkt dieselbe Helligkeit wie der Ausrichtungsstern aufweist. Das erleichtert eine akkurate Ausrichtung. Der StarPointer ist nun gebrauchsfertig. Erinnern Sie sich daran, immer den Strom abzuschalten, nachdem Sie ein Objekt gefunden haben. Das verlängert die Lebensdauer von Batterie und LED.

Schauen Sie durch den Sucher des StarPointers und schwenken Sie das Teleskop, bis das Objekt im Gesichtsfeld erscheint. Wenn es im Gesichtsfeld ist, ziehen Sie die Höhen- und Azimuthsperren fest.

Zum Zentrieren des Objektes mit dem roten Punkt im StarPointer verwenden Sie bitte den Feineinstellungsring an der Stange für die langsame Bewegung der Höhe. FOKUSSIEREN

Haben Sie ein Objekt im Teleskop gefunden, so drehen Sie den Fokussierknopf, bis das Bild scharf ist.

Zum Fokussieren auf ein Objekt, das näher als Ihr derzeitiges Ziel ist, drehen Sie den Fokussierknopf zum Okular hin (d.h., so, dass sich der Fokussiertubus von der Vorderseite des Teleskops weg bewegt). Für entferntere Objekte drehen Sie den Fokussierknopf in die entge- gengesetzte Richtung.

Um einen wirklich scharfen Brennpunkt zu erreichen, schauen Sie nie durch Glasfenster oder über Objekte, die Wärmewellen verursachen, wie zum Beispiel asphaltierte Parkplätze. BILDAUSRICHTUNG

Wenn Sie mit einem Diagonalspiegel beobachten, steht das Objekt aufrecht, ist aber seiten- verkehrt.

Wenn Sie gerade hindurch beobachten, aber das Okular direkt in das Teleskop eingesetzt ist, ist das Bild umgedreht. Auch das Bild im Sucher ist dann umgedreht. VERGRÖßERUNG Die Vergrößerung eines Teleskops schwankt je nach der Brennweite des verwendeten Okulars und der Brennweite des Teleskops. Zur Berechnung der Vergrößerung verwenden Sie bitte die folgende Formel, in der FL = Brennweite ist: Vergrößerung = FL (Teleskop) in mm FL (Okular) in mm SONNENBEOBACHTUNG VORSICHT! Das Betrachten der Sonne kann bleibende Augenschäden verursachen. Schauen Sie daher mit diesem Produkt oder sogar mit dem bloßen Auge nicht in die Sonne! Lassen Sie ein Teleskop tagsüber nie unbeaufsichtigt, denn ein Kind könnte mit ihm in die Sonne blicken und bleibende Sehschäden erleiden.

und der Brennweite des Teleskops.VORBEREITUNG DES TELESKOPS ZUR PROJEKTION DER SONNE AUF EINE PROJEKTIONSWAND. VORSICHT! Decken Sie die Objektivlinse ab, so dass niemand durch sie sehen kann.

Setzen Sie die Stange der Projektionswand ein, indem Sie sie durch die Öffnung in der Sucherklammer schieben, mit dem Unterlegscheibenende der Stange zum Objektiv hin. (Die Unterlegscheibe wirkt als Anschlag und verhindert, dass die Sonnenwand vollständig durch die Sucherklammer rutscht.)

Ist der Diagonalspiegel angebracht, so entfernen Sie ihn. Er wird zur Sonnenbeobachtung nicht verwendet.

Wählen Sie das Okular mit der niedrigsten Vergrößerung aus (das mit der höchsten numerisch- en Angabe in Millimetern) und setzen Sie es ohne den Diagonalspiegel in den Fokussiertubus ein.

Wählen Sie die schwarze Platte für die Sonnenprojektion. Schieben Sie sie auf die Stange, positionieren Sie sie in die Nähe des Okulars, so dass die Öffnung mit dem Okular zentriert ist, und verriegeln Sie sie an Ort und Stelle. Diese Platte beschattet den weißen Projektionsschirm, der in einem späteren Schritt angebracht wird. Das Teleskop ist nun zur Beobachtung der Sonne bereit.

BEOBACHTUNG DER SONNE

Richten Sie das Teleskop in die allgemeine Richtung der Sonne, ohne durch es oder durch den Sucher zu schauen. Wenn Sie auf den Schatten des Teleskops auf dem Boden schauen, ist es einfacher auszurichten.

Halten Sie die weiße Platte ein paar Zentimeter hinter das Okular des Suchers und bewegen Sie das Teleskop vorsichtig, bis sie das Abbild der Sonne auf der weißen Platte sehen. Sie werden ein rundes Abbild des Himmels sehen, wobei sich die Sonne irgendwo in diesem Bild befindet. Bewegen Sie das Teleskop unter Verwendung der biegsamen Steuerkabel, bis die Sonne in diesem Abbild des Himmels zentriert ist.

Schieben Sie als nächstes die weiße Platte an ihren Platz auf der Stange der Sonnenprojektion. Positionieren Sie sie direkt in einer Linie mit dem Okular des Teleskops und blockieren Sie sie an dieser Stelle.

Verwenden Sie die biegsamen Steuerkabel, um kleinere Korrekturen durchzuführen, die zur Zentrierung des Abbilds der Sonne auf dem weißen Schirm notwendig sein könnten.

Stellen Sie das Abbild der Sonne mit dem Fokussierknopf auf dem weißen Schirm scharf ein.

Das projizierte Abbild wird Sonnenflecken sowie die “Reiskorn”-Struktur der Sonnenscheibe aufweisen und außerdem zeigen, dass die Sonne im Zentrum der Scheibe heller ist als am Rand. DER MONDFILTER Ein Mondfilter wurde Ihrem Teleskop beigelegt, um Blendlicht zu entfernen und den Kontrast beim Betrachten des Mondes zu erhöhen. Um ihn am Okular des Teleskops zu befestigen, schrauben Sie den Filter auf das mit Gewinde versehene Ende des Okulars. VORSICHT! Der Mondfilter sollte nur zum Betrachten des Mondes verwendet werden. Er ist nicht zum Betrachten der Sonne bestimmt. Die Betrachtung der Sonne durch dieses Teleskop (mit oder ohne den Filter), oder sogar mit dem bloßen Auge, kann bleibende Augenschäden verursachen.
