BEDIENUNGSANLEITUNG 40060660 TASCO

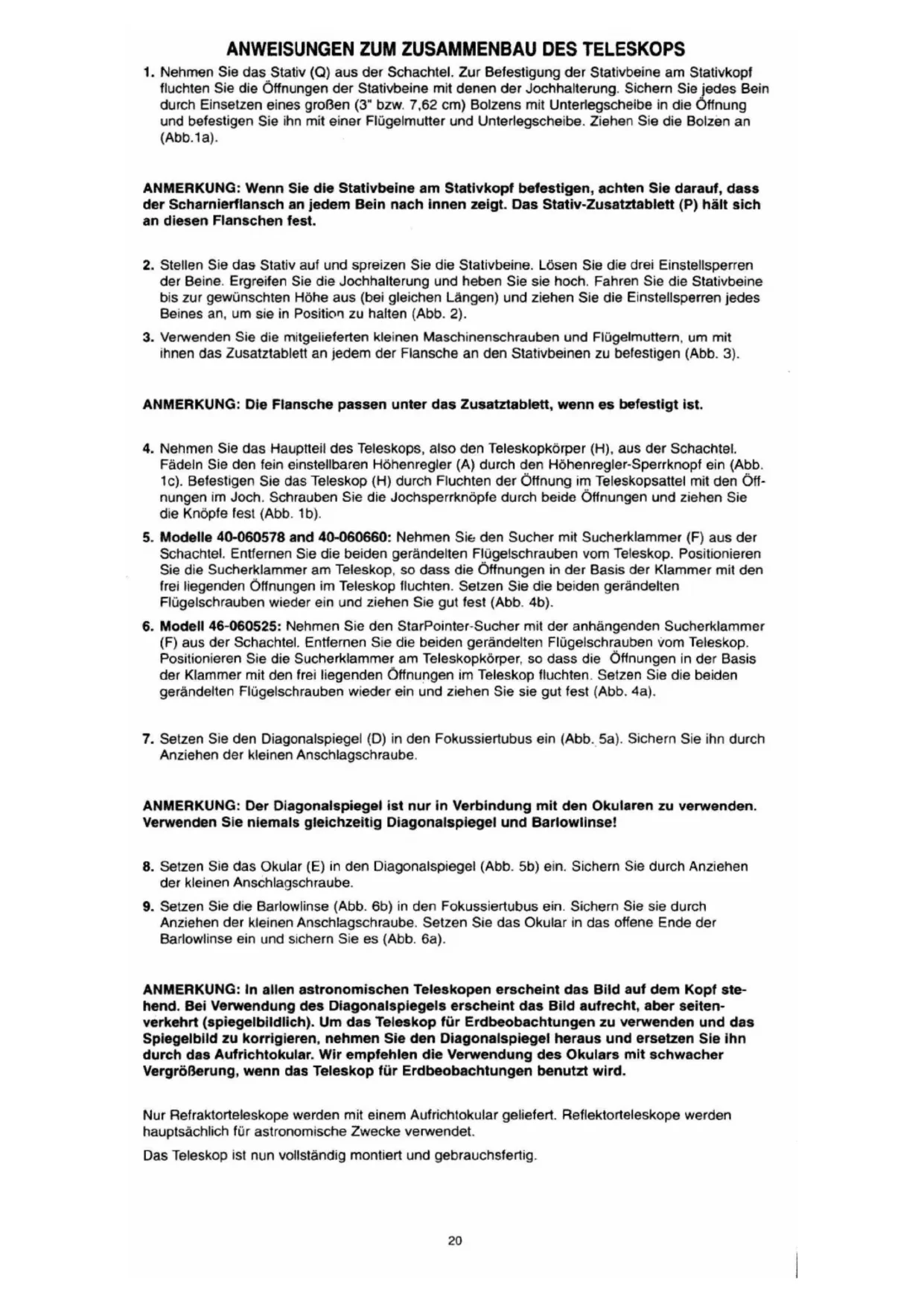

ANWEISUNGEN ZUM ZUSAMMENBAU DES TELESKOPS

1. Nehmen Sie das Stativ (Q) aus der Schachtel. Zur Befestigung der Stativbeine am Stativkopf fluchtten Sie die Öffnungen der Stativbeine mit denen der Jochhalterung. Sichern Sie jedem Bein durch Einsetzen eines große (3" bzw. 7,62 cm) Bolzens mit Unterlegscheibe in die Öffnung und befestigen Sieihn mit einer Flügelmutter und Unterlegscheibe. Ziehen Sie die Bolzen an (Abb.1a).

ANMERKUNG: Wenn Sie die Stativbeine am Stativkopf befestigen, achten Sie daraufuf, dass der Scharnierflansch an jedem Bein nachinnen zeigt. Das Stativ-Zusatztablett (P) hält sich an diesen Flanschen fest.

1. Stellen Sie das Stativ auf und spreizen Sie die Stativbeine. Lösen Sie die drei Einstellsperrden der Beine. Ergreifen Sie die Jochhalterung und haben Sie sie hoch. Fahren Sie die Stativbeine bis zur gewündsten Höhe aus (bei gleichen Längen) undziehen Sie die Einstellsperrren jedem Beines an, um sie in Position zu halten (Abb. 2).
2. Verwenden Sie die mitgelieferten klinen Maschinenschrauben und Flügelmuttern, um mit ihren das Zusatztablett an jedem der Flansche an den Stativbeinen zu befestigen (Abb. 3).

ANMERKUNG: Die Flansche passen unter das Zusatztablet, wenn es befestigt ist.

1. Nehmen Sie das Hauptteil des Telescops, also den Telescopkorper (H), aus der Schachtel. Fadeln Sie den fein einstellbaren Hohenregler (A) durch den Hohenregler-Sperrknopf ein (Abb. 1c). Befestigen Sie das Telescop (H) durch Fluchten der Öffnung im Telescapsattel mit den Öffnungen im Joch. Schrauben Sie die Jochsperrknöpfes durch beide Öffnungen undziehen Sie die Knöffe fest (Abb. 1b).
2. Modelle 40-060578 and 40-060660: Nehmen Sie den Sicher mit Sicherklammer (F) aus der Schachtel. Entfernen Sie die beiden gerändelten Flügelschrauben vom Teleskop. Positionieren Sie die Sicherklammer am Teleskop, so dass die Öffnungen in der Basis der Klammer mit den frei liegenden Öffnungen im Teleskop fluchten. Setzen Sie die beiden gerändelten Flügelschrauben wieder ein undziehen Sie gut fest (Abb. 4b).
3. Modell 46-060525: Nehmen Sie den StarPointer-Sucher mit der anhangenden Sicherklammer (F) aus der Schachtel. Entfern den Sie die beiden gerändelten Flügelschrauben vom Teleskop. Positionieren Sie die Sicherklammer am Teleskopkorper, so dass die Öffnungen in der Basis der Klammer mit den frei liegenden Öffnungen im Teleskop fluchten. Setzen Sie die beiden gerändelten Flügelschrauben wieder ein undziehen Sie sie gut fest (Abb. 4a).
4. Setzen Sie den Diagonalspiegel (D) in den Fokussiertubus ein (Abb. 5a). Sichern Sie ihn durch Anziehen der kleinen Anschlagschraube.

ANMERKUNG: Der Diagonalspiegel ist nur in Verbindung mit den Okularen zu verwenden. Verwenden Sie niemals gleichzeitig Diagonalspiegel und Barlowlinse!

1. Setzen Sie das Okular (E) in den Diagonalspiegel (Abb. 5b) ein. Sichern Sie durch Anziehen der kleinen Anschlagschraube.
2. Setzen Sie die Barlowlinse (Abb. 6b) in den Fokussiertubus ein. Sichern Sie sie durch Anziehen der kleinen Anschlagschraube. Setzen Sie das Okular in das offene Ende der Barlowlinse ein und sichern Sie es (Abb. 6a).

ANMERKUNG: In allen astronomischen Teeskopen erscheidt das Bild auf dem Kopf stehend. Bei Verwendung des Diagonalspiegels erscheidt das Bild aufrecht, aber Seitenverkehrt (spiegelbildlich). Um das Teeskop für Erdbeobachtungen zu verwenden und das Spiegelbild zu korrigieren, behmen Sie den Diagonalspiegel hers aus und ersetzen Sie hin durch das Aufrichtokular. Wir empfehlen die Verwendung des OkULARs mit schwacher Vergroßerung, wenn das Teeskop für Erdbeobachtungen benutzt wird.

Nur Refraktorteleskope werden mit einem Aufrichtokular gefiefert. Reflektorteleskope werden hauptsächlich für astronomische Zwecke verwendet.

Das Teleskop ist nun vollständig montiert und gebrauchsfertig.

VORSICHT! Das Beobachten der Sonne kann bleibende Augenschäden verursachen. Schauen Sie daher mit thisem Telescop oder)sogar mit dem bloBen Auge nicht in die Sonne!

VERWENDUNG DES SUCHERS (MODELLE 40-060578 UND 40-060660)

Der Sicher ist ein kleines, breites Feld schwacher Vergroßerung eines Sehtelescops, das neben dem Hauptteleskop befestigt ist und für die Sache nach dem Ziel sowie die Ausrichtung des Haupttelescops auf这点es verwendet wird. Aber bevor Sie den Sicher benutzen konnen, müssen Sie him mit dem Teleskop fluchten. Das ist ein einfaches Verfahren, wenn Sie erst einmal Beschcheid wollen und ein weniger geübt haben.

1. Bauen Sie das Okular mit der schwachsten Vergroßerung (20mm) in den Okulartubus ein. Suchen Sie sich einen leicht zu erkennenden, unbeweglichen Gegenstand aus, der nicht dichter als ca. einen Kilometer entfert ist. Je hoher das Objekt vom Horizont entfert ist, desto leichter wird das Positionieren des Telescops. Richten Sie Ihr Telescop auf Ihr Objekt, bis sein Bild im Okular zentriert ist. Sperren Sie samlliche Knöfe an der aquatorealen Montierung, so dass sich das Telescop nicht bewegt.
2. Sehen Sie durch den Sicherer. Wenn das Objekt, das Sie im Teleskop ausrichteten, nicht sichbar ist, lösen Sie die Einstellschrauben und bewegen den Sicherer herum, bis Sie es sehen. Wenn es in den Sichtbereich kommt, ziehen Sie die Einstellschrauben an, während Sie das Objekt im Sicherer zentrierten. Sie werden sehen, dass sich das Bild zu der Schraube hin bewegt, die Sie anziehen (Abb. 7).
3. Stellen Sie die Schrauben ein, um das Objekt auf dem Fadenkreuz des Suchers zu zentrierten. Prufen Sie Ihr Teleskop erneut, um sicher zu gehen, dass es immer noch auf dem Ziel ist. Wenn es sich bewegt, richten Sie es erneut aus und stellen Sie ihren Sicherer ein. Bewegt es sich nicht, sind Sie schon fertig. Ihr Sicherer ist nun betriebsbereit.

VERWENDUNG DES STARPOINTERS (MODELL 46-060525)

1. Der StarPointer ist die schnellste und einfache Art, um Ihr Teleskop tatsäch auf ein gewündtes Object am Himmel zu halten (Abb. 1e). Es ist, als hatten Sie einen Laserzeiger, den Sie direkt auf den Nachthimmel richten können. Der StarPointer ist ein Zeigeinstrument ohne Vergroßerung, das ein Fenster von vergüteten Glas verwendet, um das Bild eines kleinen roten Punktes auf den Nachthimmel zu bringen. Wie alle Sicherer muss der StarPointer korrekt mit dem Hauptteleskop gefluchtet werden, bevor er verwendet werden kann.
2. Zum Anschalten des StarPointers drehen Sie den Regler der variablen Helligkeit im Uhrzeigersinn, bis Sie ein Klicken horen. Zur Erhöhung des Helligkeitsniveauaus des roten Punktes drehen Sie den Bedienungsknopf um ca. 180^ weiter bis zum Anschlag.
3. Suchen Sie einen hellen Stern oder Planeten und zentrierten Sie in einem Okular niedriger Vergroßerung im Haupttekeskop.

Wenn der StarPointer perfekt ausgerichtet ist, werden Sie sehen, dass der rote LED-Punkt den Ausrichtungsstern überlappt. Wenn der StarPointer nicht ausgerichtet ist, achten Sie darauf, wo sich der rote Punkt in Bezug auf den hellen Stern befindet.

Ohne das Hauptteleskop zu bewegen, drehen Sie die Regler für die Azimut- und HöhenAusrichtung des StarPointers, bis sich der rote Punkt direkt über dem Ausrichtungsstern befindet.

Ist der LED-Punkt Heller als der Ausrichtungsstern, so kann these das Sehen des Sterns erschweren. Drehen Sie den variablen Helligeitsregler entgegen dem Uhrzeigersinn, bis der rote Punkt dieselbe Helligkeit wie der Ausrichtungsstern aufweist. Das erleichtert eine akkurate Ausrichtung. Der StarPointer ist nun gebrauchsfertig. Erinnern Sie sich daran, immer den Strom abzuschalten, nachdem Sie ein Objekt gefunden haben. Das verlangert die Lebensdauer von Batterie und LED.

FINDEN VON OBJEKTHEN

1. Losen Sie die Höhensperren an den Seiten des Teleskeptubus und die silberne Azimutsperre an der Basis der Höhenazimutmontierung und bewegen Sie dann das Teleskop in die gewünsche Richtung.
2. Schauen Sie durch den Sicher des StarPointers und schwenken Sie das Teleskop, bis das Objekt im Geschäftsfeld erscheint. Wenn es im Geschäftsfeld ist,ziehen Sie die Höhen- und Azimutsperren fest.
3. Zum Zentrierten des Objektes mit dem roten Punkt im StarPointer verwenden Sieitte den Feineinstellungsring an der Stange fur die langsame Bewegung der Hohe.

FOKUSSIEREN

1. Haben Sie ein Objekt im Teleskop gefunden, so drehen Sie den Fokussierknopf, bis das Bild scharf ist.
2. Zum Fokussieren auf ein Objekt, das bisher als Ihr derzeitiges Ziel ist, drehen Sie den Fokussierknopf zum Okular hin (d.h., so, dass sich der Fokussiertubus von der Vorderseite des Telescops weg bewegt). Für entferntere Objekte drehen Sie den Fokussierknopf in die entge-gengesetzte Richtung.
3. Um einen wirklich scharfen Brennpunkt zu erreichen, schauen Sie nie durch Glasfenster oder über Objekte, die Wärmewellen verursachen, wie zum Beispiel asphaltierte Parkplatz.

BILDAUSRICHTUNG

1. Wenn Sie mit einem Diagonalspiegel beobachten, steht das Objekt aufrecht, ist aber Seitenverkehr.
2. Wenn Sie gerade hindurch beobachten, aber das Okular direkt in das Telesckop eingesetzt ist, ist das Bild umgedreht. Auch das Bild im Sicher ist dann umgedreht.

VERGROBERUNG

Die Vergroßerung eines Telescopsändert sich je nach der Brennweite des verwendeten Okulars und der Brennweite des Telescops.

Zur Berechnung der Vergroßerung verwenden Sieitte die folgende Formel, in der FL = Brennweite ist:

VORSICHT! Das Betrachten der Sonne kann bleibende Augenschäden verursachen. Schauen Sie dazu mit thisem Produkt oder)sogar mit dem bloBen Auge nicht in die Sonne! Lassen Sie ein Teleskop tagsüber nie unbeaufsichtigt, Denn ein Kind konnte mit him in die Sonne blichen und bleibende Sehschäden erleiden.

VORBEREITUNG DES TELEKOPS ZUR PROJEKTION DER SONNE AUF EINEN PROJEKTIONSSCHIRM (S).

VORSICHT! Decken Sie die Objektivlinse des Suchers ab, so dass niemand durch Sie führen kann.

1. Setzen Sie die Stange des Projektionsschirms ein, indem Sie sie durch die Öffnung in der Sucherklammer schiben, und während dem Unterlegscheibenende der Stange zum Objektiv hin. (Die Unterlegscheibe wird als Anschlag und verhindert, dass der Sonnenschirm vollständig durch die Sucherklammer rutsch.)
2. Ist der Diagonalspiegel angebracht, so entfern den Sieihn. Er wird zur Sonnenbeobachtung nicht verwendet.
3. Wahlen Sie das Okular mit der niedrigsten Vergroßerung aus (das mit der hochsten numerischen Angabe in Millimetern) und setzen Sie es ohne den Diagonalspiegel in den Fokussiertubus ein.
4. Wahlen Sie die schwarze Platte für die Sonnenprojektion. Schieben Sie sie auf die Stange, positionieren Sie sie in die Höhe des Okulars, so dass die Öffnung mit dem Okular zentriert ist, und verriegeln Sie sie an Ort und Stelle. Diese Platte beschafft den weißen Projektaionsschirm, der in einem späteren Schritt angebracht wird. Das Teleskop ist nun zur Beobachtung der Sonne bereit.

BEOBACHTUNG DER SONNE

1. Richten Sie das Teleskop in die allgemeine Richtung der Sonne, ohne durch es oder durch den Sicher zu schauen. Wenn Sie auf den Schatten des Teleskops auf dem Boden schauen, ist es einfacher auszurichten.
2. Halten Sie die weiße Platte ein paar Zentimeter hinter das Okular des Suchers und bewegen Sie das Telesclop vorsichtig, bis Sie das Abbild der Sonne auf der weißen Platte sehen. Sie

werden ein rundes Abbild des Himmels sehen, wobei sich die Sonne irgendwo in thisem Bild befindet. Bewegen Sie das Teleskop unter Verwendung der biegsamen Steuerkabel, bis die Sonne in thisem Abbild des Himmels zentriert ist.

1. Schieben Sie als nachstes die weiße Platte an ihren Platz auf der Stange der Sonnenprojektion. Positionieren Sie sie direkt in einer Linie mit dem Okular des Telescops und blockieren Sie sie an dieser Stelle.
2. Verwenden Sie die biegsamen Steuerkabel, um keinere Korrekturen durchzuführen, die zur Zentrierung des Abbilds der Sonne auf dem weiß Schirm notwendig sein konnten.
3. Stellen Sie das Abbild der Sonne mit dem Fokussierknopf auf dem weiBen Schirm scharf ein.
4. Das projizierte Abbild wird Sonnenflecken sowie die "Reiskorn"-Struktur der Sonnescheibe aufweisen und außerdem zeigen, dass die Sonne im Zentrum der Scheibe heller ist als am Rand.

DER MONDFILTER

Ein Mondfilter wurde ihrer Telesckop beigelegt, um Blendlicht zu entfernen und den Kontrast beim Betrachten des Mondes zu erhöhen. Umihn am Okular des Telescops zu befestigen, schrauben Sie den Filter auf das mit einem Gewinde versehene Ende des OkULARs.

VORSICHT! Der Mondfilter sollte nur zum Betrachten des Mondes verwendet werden. Er ist nicht zum Beobachten der Sonne bestimmt. Die Betrachtung der Sonne durch these Telesclop (mit oder ohne den Filter), oder)sagar mit dem bloien Auge, kann bleibende Augenschaden verursachen.

TECHNISCHE DATEN
	40-060578	40-060660	46-060525
Objektivdurchmesser:	60mm (2.36")	60mm (2.36")	60mm (2.36")
Brennweite:	700mm	800mm	700mm
Okulare:	H25mm (schwache Vergröberung)	H25mm (schwache Vergröberung)	K25mm (schwache Vergröberung)
	H12.5mm (mittlere Vergröberung)	H12.5mm (mittlere Vergröberung)	K10mm (mittlere Vergröberung)
	SR4mm (starke Vergröberung)	SR4mm (starke Vergröberung)	SR4mm (starke Vergröberung)
Barlowlinse:	2X und 3.3X	2X und 3.3X	3X
Aufrichtokular:	1.5X	1.5X	1.5X
Maximale Vergröberung:	578X	660X	525X
Zubehr:	Diagonalspiegel, Mondfilter	Diagonalspiegel, Mondfilter	Diagonalspiegel, Mondfilter

OKULARTABELLE UND THEORETISCHE LEISTUNGSGRENZEN
	40-060578	40-060660	46-060525
Vergrößerung des Okulars SR4mm:	175X	200X	175X
Vergrößerung des Okulars H12.5mm:	56X	64X	N/A
Vergrößerung des Okulars H25mm:	28X	32X	N/A
Vergrößerung des Okulars K10mm:	N/A	N/A	70X
Vergrößerung des Okulars K25mm:	N/A	N/A	28X
