MANUAL DE UTILIZADOR 40060660 TASCO

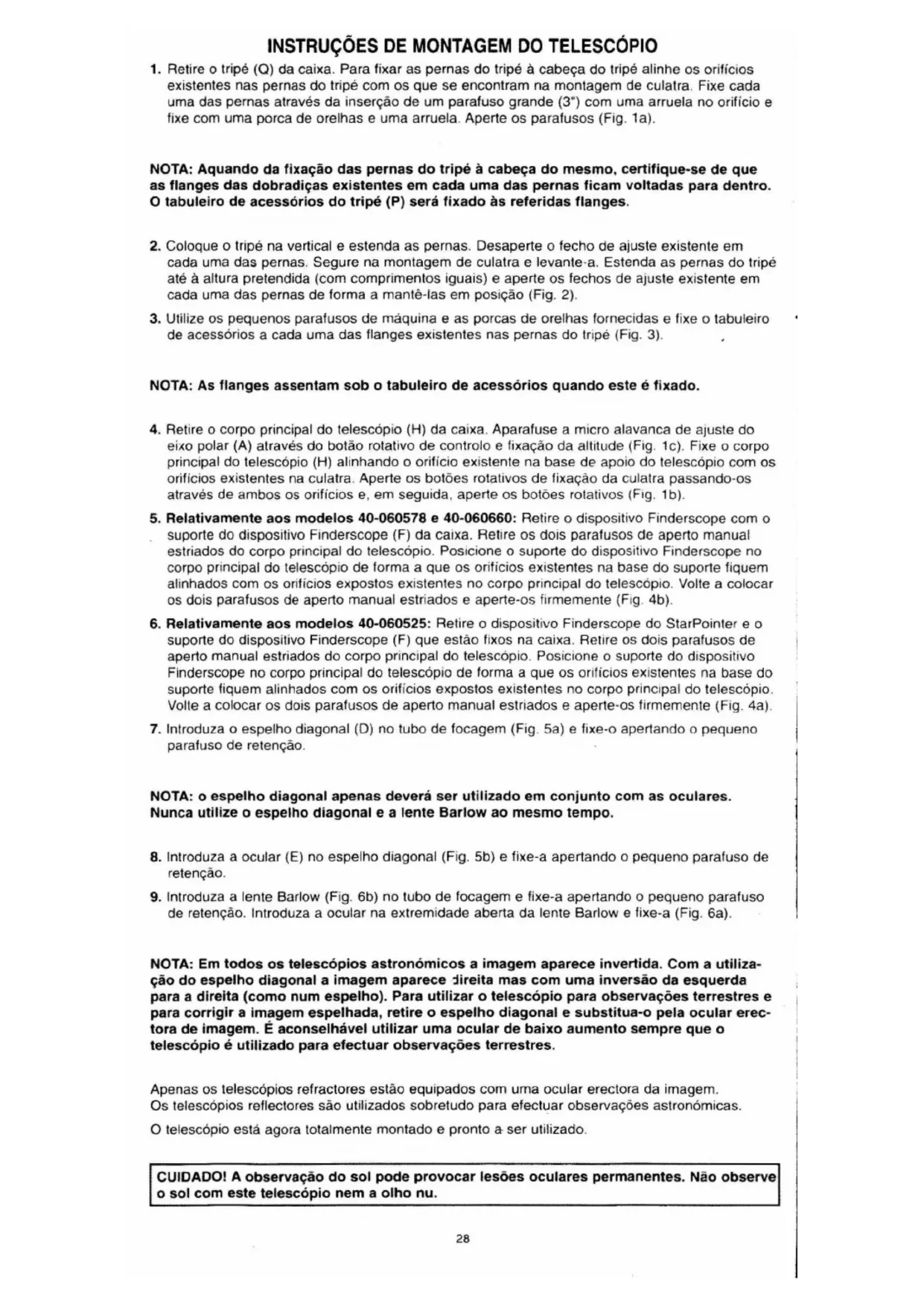

1. Retire o tripé (0) da caixa. Para fixar as pernas do tripé à cabeça do tripé alinhe os orifícios

existentes nas pernas do tripé com os que se encontram na montagem de culatra. Fixe cada uma das pernas através da inserção de um parafuso grande (3") com uma arruela no orifício e fixe com uma porca de orelhas e uma arruela . Aperte os parafusos (Fig . 1 a). NOTA: Aquando da fixação das pernas do tripé à cabeça do mesmo, certifique-se de que as flanges das dobradiças existentes em cada uma das pernas ficam voltadas para dentro. O tabuleiro de acessórios do tripé (P) será fixado às referidas flanges.

2. Coloque o tripé na vertical e estenda as pernas. Desaperte o fecho de ajuste existente em

cada uma das pernas . Segure na montagem de culatra e levante-a . Estenda as pernas do tripé até à altura pretendida (com comprimentos iguais) e aperte os fechos de ajuste existente em cada uma das pernas de forma a mantê-las em posição (Fig. 2).

3. Utilize os pequenos parafusos de máquina e as porcas de orelhas fornec idas e fixe o tabu leiro

de acessórios a cada uma das flanges existentes nas pernas do tripé (Fig. 3). NOTA: As flanges assentam sob o tabuleiro de acessórios quando este é fixado.

4. Retire o corpo principal do telescópio (H) da caixa. Aparafuse a micro alavanca de aiuste do

eixo polar (A) através do botão rotativo de controlo e fixação da altitude (Fig. 1 c). Fixe o corpo principal do telescópio (H) alinhando o orifício existente na base de apoio do telescópio com os orifícios existentes na culatra. Aperte os botões rotativos de fixação da culatra passando-os através de ambos os orifícios e, em seguida , aperte os botões rotativos (Fig. 1 b).

5. Relativamente aos modelos 40-060578 e 40-060660: Retire o dispositivo Finderscope com o

suporte do dispositivo Finderscope (F) da caixa . Retire os dois parafusos de aperto manual estriados do corpo principal do telescópio . Posicione o suporte do dispo sitivo Finders cope no corpo principal do telescóp io de forma a que os orifícios existentes na base do suporte fiquem alinhados com os orifícios exposto s existente s no corpo princ ipal do telescópio . Volte a colocar os dois parafusos de aperto manual estriados e aperte-os firmemente (Fig. 4b).

6. Relativamente aos modelos 40-060525: Retire o dispositivo Finder scope do StarPointer e o

suporte do dispositivo Finderscope (F) que estão fixos na caixa. Retire os dois parafusos de aperto manual estriados do corpo principal do telescópio. Posicione o suporte do dispositivo Finderscope no corpo principal do telesc ópio de forma a que os orifícios existentes na base do suporte fiquem alinhados com os orifícios expostos existentes no corpo principal do telescópio. Volte a colocar os dois parafusos de aperto manual estriadas e aperte -os firmemente (Fig. 4a) .

7. Introduza o espelho diagonal (D) no tubo de focagem (Fig . 5a) e fixe-o apertando o pequeno

parafuso de retenção . NOTA: o espelho diagonal apenas deverá ser utilizado em conjunto com as oculares. Nunca utilize o espelho diagonal e a lente Barlow ao mesmo tempo.

8. Introduza a ocular (E) no espelho diagonal (Fig. Sb) e fixe-a apertando o pequeno parafuso de

9. Introduza a lente Barlow (Fig. 6b) no tubo de focagem e fixe-a apertando o pequeno parafuso

de retenção . Introduza a ocular na extremidade aberta da lente Barlow e fixe-a (Fig. 6a) . NOTA: Em todos os telescópios astronómicos a imagem aparece invertida . Com a utiliza- ção do espelho diagonal a imagem aparece direita mas com uma inversão da esquerda para a direita (como num espelho). Para utilizar o telescópio para observações terrestres e para corrigir a imagem espelhada, retire o espelho diagonal e substitua-o pela ocular erec- tora de imagem . É aconselhável utilizar uma ocular de baixo aumento sempre que o telescópio é utilizado para efectuar observações terrestres. Apenas os telescópios refractores estão equipados com uma ocular erectora da imagem. Os telescópios reflectores são utilizados sobretudo para efectuar observações astronómicas. O telescópio está agora totalmente montado e pronto a ser utilizado . CUIDADO! A observação do sol pode provocar lesões oculares permanentes. Não observe o sol com este telescópio nem a olho nu. 283. Para centrar o objecto com o ponto vermelho existente no dispositivo StarPointer utilize o anel de ajuste da nitidez existente na haste do conjunto de movimentação da altitude em câmara lenta.

PARA EFECTUAR A FOCAGEM

1. Assim que tiver encontrado um objecto com o telescópio , rode o botão rotativo de focagem até

que a imagem fique nítida. 2. Para efectuar a focagem de um objecto que se encontra mais próximo que o seu alvo actual deverá rodar o botão rotativo de focagem no sentido da ocular (i.e .• de forma a que o tubo de focagem se afaste da parte frontal do telescópio). No caso de objectos mais distantes rode o botão rotativo de focagem na direcção oposta. 3. Para obter uma focagem verdadeiramente nítida nunca efectue a observação através de janelas de vidro ou através de objectos que libertem ondas de calor como, por exemplo , parques de estacionamento alcatroados .

PARA ORIENTAR A IMAGEM

1. Quando estiver a efectuar observações cpm um espelho diagonal, a imagem aparecerá na

vertical mas invertida da esquerda para a direita. 2. Quando estiver a efectuar observações directamente através da ocular, com esta inserida directamente no telescópio, a imagem aparecerá invertida. Além disso, a imagem que aparece no dispositivo finderscope também será invertida . AUMENTO O aumento (ou potência) de um telescópio varia consoante a distância focal da ocular que está a ser utilizada e a distância focal do telescópio. Para calcular o aumento deverá utilizar a fórmula apresentada abaixo, em que FL corresponde a Distância Focal (Focal Length): Aumento= FL (telescópio) em mm FL (ocular) em mm

CUIDADO! A observação do sol pode provocar lesões oculares permanentes. Não observe o sol com este produto nem a olho nu. Nunca deixe um telescópio sem alguém presente durante o dia uma vez que as crianças poderão utilizá-lo para observar o sol e, conse-quentemente, sofrer lesões permanentes na vista. COMO PREPARAR O TELESCÓPIO PARA PROJECTAR O SOL NUM ÉCRAN (S) CUIDADO: Tape as lentes da objectiva de forma a que ninguém possa fazer observações através delas.

1. Introduza a haste do écran de projecção fazendo-a deslizar através da abertura existente no

suporte do dispositivo Finderscope mantendo a extremidade da arruela da haste virada em direcção à objectiva . (A arruela actua como um dispositivo de paragem que impede que o con- junto do écran solar deslize completamente através do suporte do dispositivo Finderscope.)

2. Se o espelho diagonal estiver instalado é necessário retirá-lo pois não pode ser utilizado para

efectuar observações solares. 3. Escolha a ocular de menor potência (a que tem a maior designação numérica em milímetros) e introduza-a, sem o espelho diagonal, no tubo de focagem.

4. Seleccione a chapa negra do conjunto de projecção solar. insira-a na haste, posicione-a perto

da ocular de forma a que o orifício esteja centrado com a lente da ocular e fixe-a na sua posição. A referida chapa faz sombra sobre o écran de projecção branco que será colocado em posição posteriormente . O telescópio encontra-se agora preparado para efectuar obser-vações do sol. 303. Para centrar o objecto com o ponto vermelho existente no dispositivo StarPointer utilize o anel de ajuste da nitidez existente na haste do conjunto de movimentação da altitude em câmara lenta.

PARA EFECTUAR A FOCAGEM

1. Assim que tiver encontrado um objecto com o telescópio, rode o botão rotativo de focagem até

que a imagem fique nítida.

2. Para efectuar a focagem de um objecto que se encontra mais próximo que o seu alvo actual

deverá rodar o botão rotativo de focagem no sentido da ocular (i.e., de forma a que o tubo de focagem se afaste da parte frontal do telescópio). No caso de objectos mais distantes rode o botão rotativo de focagem na direcção oposta. 3. Para obter uma focagem verdadeiramente nítida nunca efectue a observação através de janelas de vidro ou através de objectos que libertem ondas de calor como, por exemplo, parques de estacionamento alcatroados.

PARA ORIENTAR A IMAGEM

1. Quando estiver a efectuar observações com um espelho diagonal, a imagem aparecerá na

vertical mas invertida da esquerda para a direita.

2. Quando estiver a efectuar observações directamente através da ocular, com esta inserida

directamente no telescópio, a imagem aparecerá invertida. Além disso, a imagem que aparece no dispositivo finderscope também será invertida. AUMENTO O aumento (ou potência) de um telescópio varia consoante a distância focal da ocular que está a ser utilizada e a distância focal do telescópio. Para calcular o aumento deverá utilizar a fórmula apresentada abaixo, em que FL corresponde a Distância Focal (Focal Length): Aumento= FL (telescópio) em mm FL (ocular) em mm

CUIDADO! A observação do sol pode provocar lesões oculares permanentes. Não observe o sol com este produto nem a olho nu. Nunca deixe um telescópio sem alguém presente durante o dia uma vez que as crianças poderão utilizá-lo para observar o sol e, conse-quentemente, sofrer lesões permanentes na vista. COMO PREPARAR O TELESCÓPIO PARA PROJECTAR O SOL NUM ÉCRAN {S) CUIDADO: Tape as lentes da objectiva de forma a que ninguém possa fazer observações através delas.

1. Introduza a haste do écran de projecção fazendo-a deslizar através da abertura existente no

suporte do dispositivo Finderscope mantendo a extremidade da arruela da haste virada em direcção à objectiva. (A arruela actua como um dispositivo de paragem que impede que o con- junto do écran solar deslize completamente através do suporte do dispositivo Finderscope .) 2. Se o espelho diagonal estiver instalado é necessário retirá-lo pois não pode ser utilizado para efectuar observações solares. 3. Escolha a ocular de menor potência (a que tem a maior designação numérica em milímetros) e introduza-a, sem o espelho diagonal, no tubo de focagem.

4. Seleccione a chapa negra do conjunto de projecção solar. Insira-a na haste, posicione-a perto

da ocular de forma a que o orifício esteja centrado com a lente da ocular e fixe-a na sua posição. A referida chapa faz sombra sobre o écran de projecção branco que será colocado em posição posteriormente. O telescópio encontra-se agora preparado para efectuar obser-vações do sol.

30COMO EFECTUAR OBSERVAÇÕES SOLARES

1. Aponte o telescópio na direcção geral do sol, sem observar directamente através dele ou do

dispositivo Finderscope. Se observar a sombra do telescópio no solo isso servirá de ajuda para o apontar ao sol.

2. Segure na chapa branca a umas polegadas de ·distância da ocular do dispositivo Finderscope

e desloque o telescópio cuidadosamente até observar o sol projectado na chapa branca. Verá uma "fotografia" redonda do céu, com o sol localizado algures na "fotografia" . Desloque o telescópio utilizando os cabos de comando flexíveis até que o sol se encontre centrado nesta imagem projectada do céu.

3. Em seguida, insira a chapa branca posicionando-a na haste do conjunto de projecção solar.

Posicione-a de forma a que fique directamente alinhada com a ocular do telescópio e fixe-a nessa posição.

4. Utilize os cabos de comando flexíveis para efectuar quaisquer pequenos ajustes necessários

para centrar a imagem do sol no écran branco.

5. Efectue a focagem da imagem do sol no écran branco utilizando o botão rotativo de focagem .

6. A imagem projectada irá mostrar pontos de sol, a estrutura de "grão de arroz " do disco solar e

mostrará também que o sol é mais brilhante na parte central do disco que na orla.

Foi incluído um filtro lunar no seu telescópio, que se destina a remover o fulgor e aumentar o con- traste quando se efectua uma observação da lua. Para fixar o filtro à ocular do telescópio é necessário enroscar o filtro na extremidade roscada da ocular. CUIDADO! O filtro lunar apenas deve ser utilizado para observar a lua. Não se destina a efectuar observações do sol. A observação do sol através deste telescópio (com ou sem o filtro) ou mesmo a olho nu pode provocar lesões oculares permanentes.

ESPECIFICAÇÕES TÉCNICAS

40-()60578 40-060660 46-()6()525 Diâmetro da Objectlva: 60 mm (2.36") 60 mm (2.36") 60 mm (2.36") Distância Focal: 700mm 800mm 700mm Lentes da ocular: H 25 mm H25mm K25mm (Baixa potência) (Baixa potência) (Baixa potência) H 12.5 mm H 12.5 mm K10mm (Média potência) (Média potência) (Média potência) SR4mm SR4mm SR4mm (Potência elevada) (Potência elevada) (Potência elevada) Lente Barlow: 2X e 3.3X 2X e 3.3X 3X Ocular erectora da Imagem: 1.5X 1.5X 1.5X Aumento máximo: 578X 660X 525X Acessórios: Espelho diagonal, Espelho diagonal, Espelho diagonal, Filtro lunar Filtro lunar Filtro lunar TABELA DAS LENTES DA OCULAR E LIMITES TEÓRICOS DOS AUMENTOS 40-()60578 40-()60660 46-()60525 Potência da lente da ocular SR de 4 mm: Potência da lente da ocular H de 12.5 mm: Potência da lente da ocular H de 25 mm: Potência da lente da ocular K de 10 mm: Potência da lente da ocular K de 25 mm: 175X 56X 28X N/A N/A
