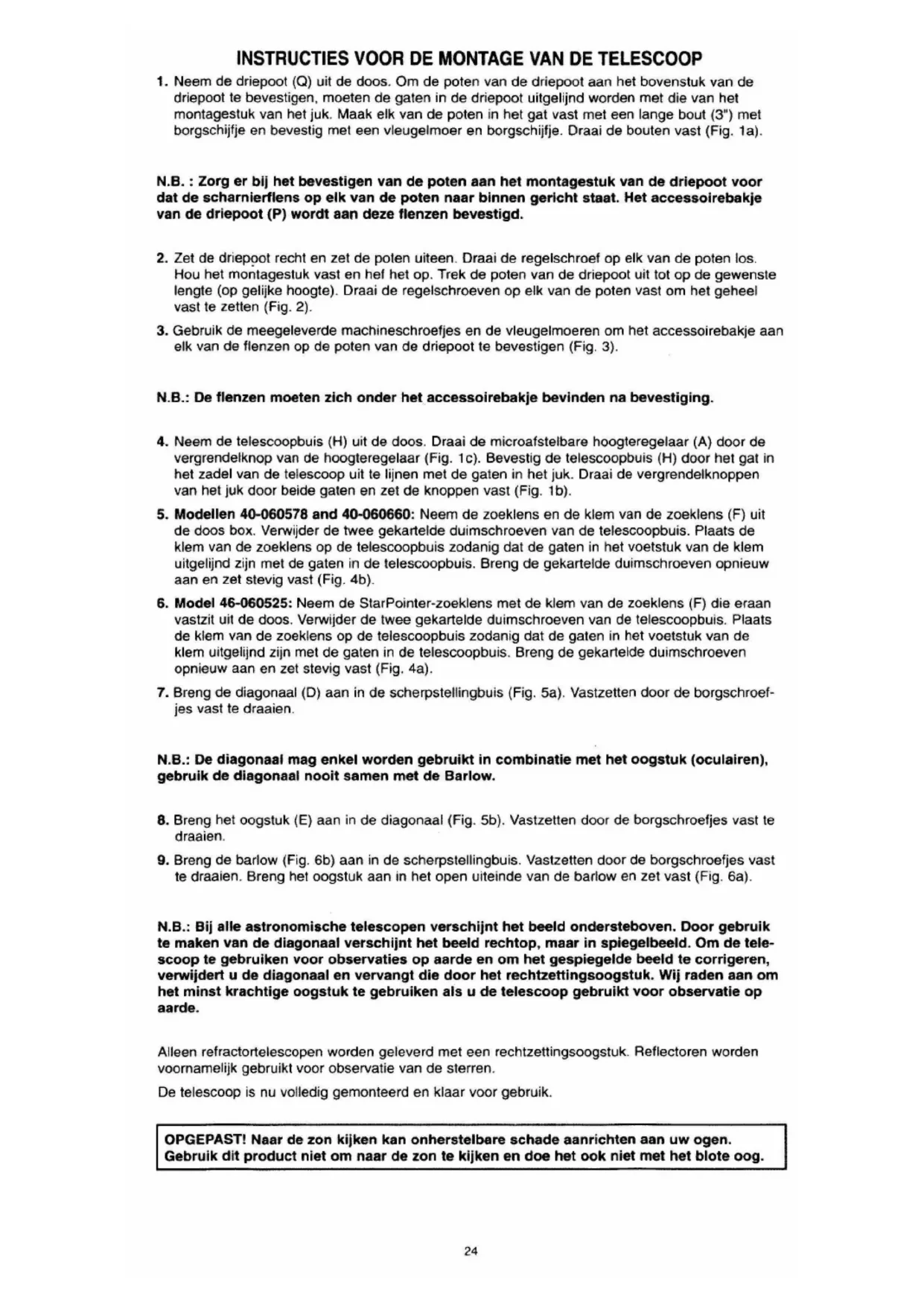

1. Neem de driepoot (Q) uit de doos. Om de poten van de driepoot aan het bovenstuk van de

driepoot te bevestigen, moeten de gaten in de driepoot uitgelijnd worden met die van het montagestuk van het juk. Maak elk van de poten in het gat vast met een lange bout (3") met borgschijfje en bevestig met een vleugelmoer en borgschijfje. Draai de bouten vast (Fig. 1a). N.B. : Zorg er bij het bevestigen van de poten aan het montagestuk van de driepoot voor dat de scharnierflens op elk van de poten naar binnen gericht staat. Het accessoirebakje van de driepoot (P) wordt aan deze flenzen bevestigd.

Zet de driep9ot recht en zet de poten uiteen. Draai de regelschroef op elk van de poten los. Hou het montagestuk vast en hef het op. Trek de poten van de driepoot uit tot op de gewenste lengte (op gelijke hoogte). Draai de regelschroeven op elk van de poten vast om het geheel vast te zetten (Fig. 2).

3. Gebruik de meegeleverde machineschroefjes en de vleugelmoeren om het accessoirebakje aan

elk van de flenzen op de poten van de driepoot te bevestigen (Fig. 3). N.B.: De flenzen moeten zich onder het accessoirebakje bevinden na bevestiging.

4. Neem de telescoopbuis (H) uit de doos. Draai de microafstelbare hoogteregelaar (A) door de

vergrendelknop van de hoogteregelaar (Fig. 1 c). Bevestig de telescoopbuis (H) door het gat in het zadel van de telescoop uit te lijnen met de gaten in het juk. Draai de vergrendelknoppen van het juk door beide gaten en zet de knoppen vast (Fig. 1 b).

5. Modellen 40-060578 and 40-060660: Neem de zoeklens en de klem van de zoeklens (F) uit

de doos box. Verwijder de twee gekartelde duimschroeven van de telescoopbuis. Plaats de klem van de zoeklens op de telescoopbuis zodanig dat de gaten in het voetstuk van de klem uitgelijnd zijn met de gaten in de telescoopbuis. Breng de gekartelde duimschroeven opnieuw aan en zet stevig vast (Fig. 4b).

6. Model 46-060525: Neem de StarPointer-zoeklens met de klem van de zoeklens (F) die eraan

vastzit uit de doos. Verwijder de twee gekartelde duimschroeven van de telescoopbuis. Plaats de klem van de zoeklens op de telescoopbuis zodanig dat de gaten in het voetstuk van de klem uitgelijnd zijn met de gaten in de telescoopbuis. Breng de gekartelde duimschroeven opnieuw aan en zet stevig vast (Fig. 4a).

7. Breng de diagonaal (D) aan in de scherpstellingbuis (Fig. Sa). Vastzetten door de borgschroef-

jes vast te draaien. N.B.: De diagonaal mag enkel worden gebruikt in combinatie met het oogstuk (oculairen), gebruik de diagonaal nooit samen met de Barlow.

8. Breng het oogstuk (E) aan in de diagonaal (Fig. 5b). Vastzetten door de borgschroefjes vast te

9. Breng de barlow (Fig. 6b) aan in de scherpstellingbuis. Vastzetten door de borgschroefjes vast

te draaien. Breng het oogstuk aan in het open uiteinde van de barlow en zet vast (Fig. 6a). N.B.: Bij alle astronomische telescopen verschijnt het beeld ondersteboven. Door gebruik te maken van de diagonaal verschijnt het beeld rechtop, maar in spiegelbeeld. Om de tele- scoop te gebruiken voor observaties op aarde en om het gespiegelde beeld te corrigeren, verwijdert u de diagonaal en vervangt die door het rechtzettingsoogstuk. Wij raden aan om het minst krachtige oogstuk te gebruiken als u de telescoop gebruikt voor observatie op aarde. Alleen refractortelescopen worden geleverd met een rechtzettingsoogstuk. Reflectoren worden voornamelijk gebruikt voor observatie van de sterren. De telescoop is nu volledig gemonteerd en klaar voor gebruik. OPGEPAST! Naar de zon kijken kan onherstelbare schade aanrichten aan uw ogen. Gebruik dit product niet om naar de zon te kijken en doe het ook niet met het blote oog.

DE ZOEKLENS GEBRUIKEN (MODELLEN 40-060578 EN 40-060660) De zoeklens is een kleine, minder krachtige telescoop die een breed gezichtsveld biedt. Deze is gemonteerd langsheen de hoofdtelescoop en wordt gebruikt om het doel te zoeken om daarna de hoofdtelescoop te richten. Maar voordat u de zoeklens kan gebruiken , moet die worden uitgelijnd met de telescoop. Eens u de procedure kent en wat hebt geoefend is het vrij eenvoudig.

1. Monteer het minst krachtige oogstuk (20mm) op de buis van het oogstuk. Kies een makkelijk

herkenbaar , onbeweeglijk voorwerp dat minstens 1000 yards (91 meter) verder ligt. Hoe hoger het voorwerp zich boven de horizon bevindt, hoe makkelijker de telescoop kan worden ingesteld. Richt de telescoop naar het voorwerp totdat het beeld in het midden van het oogstuk staat. Vergrendel alle regelaars op het equatoriaal montagestuk zodat de telescoop niet kan bewegen.

2. Kijk door de zoeklens. Als het voorwerp dat u door de telescoop zag niet zichtbaar is. moeten

de bijstelschroeven worden losgemaakt. Beweeg de zoeklens in het rond totdat u het ziet. Van zodra het voorwerp door de zoeklens zichtbaar is, moeten de bijstelschroeven worden vastge- draaid terwijl u het voorwerp centreert. U zal merken dat het beeld verschuift in de richting van de schroef die u vastdraait (Fig. 7).

3. Stel de schroeven bij om het voorwerp te centreren op het dradenkruis van de zoeklens .

Controleer de telescoop nogmaals om te zien of die nog steeds op het doel is gericht. Als het ondertussen verschoven is, moet u het opnieuw centreren en de zoeklens bijstellen . Indien dil niet het geval is, bent u klaar. Uw zoeklens kan nu worden gebruikt. DE STARPOINTER GEBRUIKEN (MODEL 46-060525)

1. De StarPointer is de snelste en makkelijkste manier om uw telescoop nauwkeurig naar het

gewenste voorwerp in de lucht te richten (Fig. 1e). Het is als een laserstraal waarmee u recht- streeks naar de donkere hemel kan schijnen. De StarPointer is een richtinstrument dat niet ver- groot. Hij maakt gebruik van een gelakt glaasje dat een klein rood punt op de donkere hemel projecteert. Zoals alle zoeklenzen moet de star pointer goed uitgelijnd zijn met de hoofdtele- scoop voor hij gebruikt kan worden.

2. Om de StarPointer aan te zetten draait u de helderheidregelaar naar rechts totdat u een klik

hoort. Om het helderheidniveau van het rode punt te verhogen draait u de knop ongeveer 180° gr.aden verder totdat die niet meer verder kan.

3. Lokaliseer een heldere ster of planeet en centreer deze in een zwak oogstuk van de hoofdtele-

scoop. Als de StarPointer perfect is uitgelijnd, ziet u dat het rode LED-puntje de gecentreerde ster overlapt. Als de StarPointer niet is uitgelijnd, kijk dan waar het rode puntje zich bevindt in verhouding tot de ster. Draai aan de azimut- en de hoogteregelaar totdat het rode puntje zich op de gecentreerde ster bevindt. Doe dit zonder de hoofdtelescoop te bewegen. Als het LED-puntje helderder is dan de gecentreerde ster, kan het moeilijk zijn om de ster te zien. Draai de helderheidregelaar naar links totdat het rode puntje dezelfde helderheid heeft als de gecentreerde ster. Hierdoor wordt het makkelijker om een nauwkeurige uitlijning te bekomen . De StarPointer is nu klaar voor gebruik. Vergeet niet de stroom af te zetten nadat u het voorwerp hebt gevonden. Hierdoor gaan de batterij en de LED langer mee. VOORWERPEN VINDEN

1. Maak de hoogtevergrendeling op de zijkanten van de telescoopbuis en het zilverkleurige

azimutslot op het rnontagestuk van de azimut los. Beweeg de telescoop nu in de gewenste richting.

2. Kijk door de StarPointer-zoeklens en draai de telescoop mee totdat het voorwerp in het

gezichtsveld verschijnt. Van zodra het verschijnt, moeten de hoogte- en azimutregelaar worden vergrendeld.

3. Gebruik de ring voor fijne afstelling op de hoogtestaat om het voorwerp met het rode punt in de

StarPointer te centreren . SCHERPSTELLEN

1. Als u een voorwerp in de telescoop heeft gevonden, draait u aan de scherpteregelaar totdat het

beeld scherp is. 2. Om een voorwerp scherp te stellen dat dichterbij is dan het huidige doel, draait u de regelaar naar het oogstuk toe (d.i. zodanig dat de scherpstellingbuis zich verwijdert van de voorkant van de telescoop). Voor voorwerpen die verderaf gelegen zijn, moet de scherpteregelaar in de tegenovergestelde richting worden gedraaid. 3. Om een echt scherp beeld te verkrijgen, kijkt u best nooit door ramen of over voorwerpen die warmtegolven produceren, zoals parkeerterreinen in asfalt.

25DE RICHTING VAN HET BEELD

1. Bij observatie met een diagonaal staat het beeld rechtop, maar wel in spiegelbeeld .

2. Bij rechtstreekse observatie door het oogstuk op de telescoop, wordt het beeld omgedraaid.

Het beeld in de zoeklens verschijnt ook omgekeerd. VERGROTING De vergroting (of kracht) van een telescoop varieert naargelang de brandpuntafstand van het gebruikte oogstuk en de brandpuntafstand van de telescoop. Om de vergroting te berekenen kan de volgende formule worden gebruikt, waarbij FL de brand-puntafstand is: Vergroting = · FL (telescoop) in mm FL (oogstuk) in mm

OBSERVATIE VAN DE ZON

OPGEPAST! Naar de zon kijken kan bltjvende schade aanrichten aan uw ogen. Kijk niet naar de zon rn"t dit product en ook niet met het blote oog. Laat de telescoop niet onbe-waakt acnter tijdens de dag; een kind zou ermee naar de zon kunnen kijken en blijvende oogschade oplopen. DE TELESCOOP VOORBEREIDEN OM DE ZON OP EEN

SCHERM TE PROJECTEREN

OPGEPAST! Dek de objectieve lens af zodat niemand erdoor kan kijken.

Breng de staaf van het projectiescherm aan door ze door de opening in de klem van de zoek-lens te schuiven, waarbij het uiteinde van de staaf met de ring naar het objectief is gericht. (De ring dient als stop, waardoor vermeden wordt dat het zonnescherm volledig door de klem van de zoeklens slipt.)

2. Verwijder de diagonaal indien die gemonteerd is. Deze wordt niet gebruikt voor observatie van

3. Kies het minst krachtige oogstuk (met de hoogste numerieke waarde in millimeter) en breng het

zonder de diagonaal aan in de scherpstellingbuis.

4. Selecteer de rugplaat van de zonneprojector. Schuif ze over de staaf en plaats ze tot aan het

oogstuk, zodanig dat het gat gecentreerd is met de lens van het oogstuk en vergrendel. Deze plaat werpt een schaduw op het witte projectiescherm dat in een latere fase wordt opgesteld. De telescoop is nu klaar om de zon te observeren.

1. Richt de telescoop in de algemene richting van de zon zonder door de zoeklens te kijken. De

schaduw van de telescoop op de grond kan u helpen om juist te richten.

2. Houd de witte plaat een paar centimeter achter het oogstuk van de zoektens en beweeg de

telescoop zachtjes totdat de zon op de witte plaat wordt geprojecteerd. U ziet nu een rond "beeld" van de lucht met de zon ergens op het "beeld". Beweeg de telescoop met de flexibele controlekabels totdat de zon in het midden van dit geprojecteerde beeld van de lucht staat.

3. Daarna schuift u de witte plaat op de staaf van de zonneprojector . Plaats ze op een lijn met het

oogstuk van de telescoop en vergrendel in de juiste positie.

4. Gebruik de flexibele controlekabels om kleine correcties te maken die nodig zijn om het beeld

van de zon in het midden van het witte scherm te krijgen.

5. Het beeld van de zon op het witte scherm kan worden scherpgesteld met de scherpteregelaar.

6. Het geprojecteerde beeld vertoont zonnepuntjes en de rijstkorrelstructuur van de zonneschijf.

De zon is ook helderder in het midden van de schijf dan aan de randen. DE MAANFILTER Er wordt een maanfilter meegeleverd met uw telescoop. Hiermee kan u de gloed verwijderen en verkrijgt u een beter contrast bij het observeren van de maan. Om de filter aan de telescoop te bevestigen schroeft u de filter op het bedrade uiteinde van het oogstuk. 26OPGEPAST! Gebruik de maanfilter enkel om naar de maan te kijken. Hij is niet bedoeld om naar de zon te kijken. Het naar de zon kijken door deze telescoop (met of zonder filter) of met het blote oog kan blijvende oogschade veroorzaken. TECHNISCHE SPECIFICATIES 40-060578 40-060660 46-060525 Objectieve Diameter : 60mm (2.36") 60mm (2.36") 60mm (2.36') Focuslengte: 700mm 800mm 700mm Ooglenzen: H25mm (Zwak) H25mm (Zwak) K25mm (Zwak) H12.5mm (Medium) H12.5mm (Medium) K10mm (Medium) SR4mm (Krachtig) SR4mm (Krachtig) SR4mm (Krachtig) Barlow : 2X und 3.3X 2X und 3.3X 3X Rechtzettingsoogstuk: 1.5X 1.5X 1.5X Maximale Vergroting: 578X 660X 525X Accessoires : Diagonaalspiegel, Diagonaalspiegel, Diagonaalspiegel Maan filter Maanfilter Maanfilter OOGLENSTABEL & THEORETISCHE KRACHTSLIMIETEN 40·060578 40-060660 46·060525 SR4mm ooglens : 175X 200X 175X H12.Smm ooglens : 56X 64X N/A h25mm ooglens : 28X 32X N/A k10mm ooglens : N/A N/A 70X k25mm ooglens: N/A N/A 28X 27INSTRUÇÕES DE MONTAGEM DO TELESCÓPIO
