Caractéristiques techniques	Télescope réfracteur de 70 mm d'ouverture, longueur focale de 700 mm, rapport focal de f/10.
Utilisation	Idéal pour l'observation des planètes, de la Lune et des objets célestes brillants.
Maintenance et réparation	Nettoyer les lentilles avec un chiffon doux, vérifier régulièrement l'alignement des optiques.
Sécurité	Ne pas regarder directement le soleil, utiliser des filtres appropriés pour l'observation solaire.
Informations générales	Comprend un trépied en aluminium, deux oculaires (20 mm et 4 mm), et un chercheur 5x24.

FOIRE AUX QUESTIONS - Space Station 49060700 TASCO

Comment monter correctement le télescope TASCO Space Station 49060700 ?

Veuillez suivre les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer chaque partie avec soin et de vérifier que le trépied est stable avant d'installer le télescope.

Pourquoi je ne peux pas voir des objets clairs dans le télescope ?

Vérifiez que l'objectif du télescope est propre et qu'il n'y a pas d'obstructions. Assurez-vous également que le télescope est correctement aligné sur l'objet que vous essayez d'observer.

Comment ajuster la mise au point du télescope ?

Utilisez la molette de mise au point située à l'arrière du télescope pour affiner la clarté de l'image. Tournez-la lentement dans les deux sens jusqu'à ce que l'image soit nette.

Le télescope ne reste pas en place, que faire ?

Assurez-vous que les vis de serrage du trépied et du tube optique sont bien serrées. Si le télescope est mal équilibré, ajustez son poids ou repositionnez-le sur le trépied.

Quelle est la meilleure façon d'entretenir mon télescope TASCO ?

Nettoyez régulièrement les lentilles avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Rangez le télescope dans un endroit sec et à l'abri de la poussière.

Où puis-je trouver des accessoires compatibles avec le télescope TASCO Space Station 49060700 ?

Vous pouvez trouver des accessoires compatibles dans les magasins de produits d'astronomie ou en ligne sur des sites spécialisés. Assurez-vous de vérifier la compatibilité avant l'achat.

Quelles sont les caractéristiques techniques du télescope TASCO Space Station 49060700 ?

Le télescope dispose d'un diamètre d'ouverture de 70 mm et d'une longueur focale de 700 mm, offrant une bonne capacité d'observation des objets célestes.

Comment utiliser le télescope pour observer les planètes ?

Pour observer les planètes, trouvez d'abord leur position dans le ciel à l'aide d'un planétarium ou d'une application mobile. Alignez votre télescope sur la planète et ajustez la mise au point pour une vue claire.

MODE D'EMPLOI Space Station 49060700 TASCO

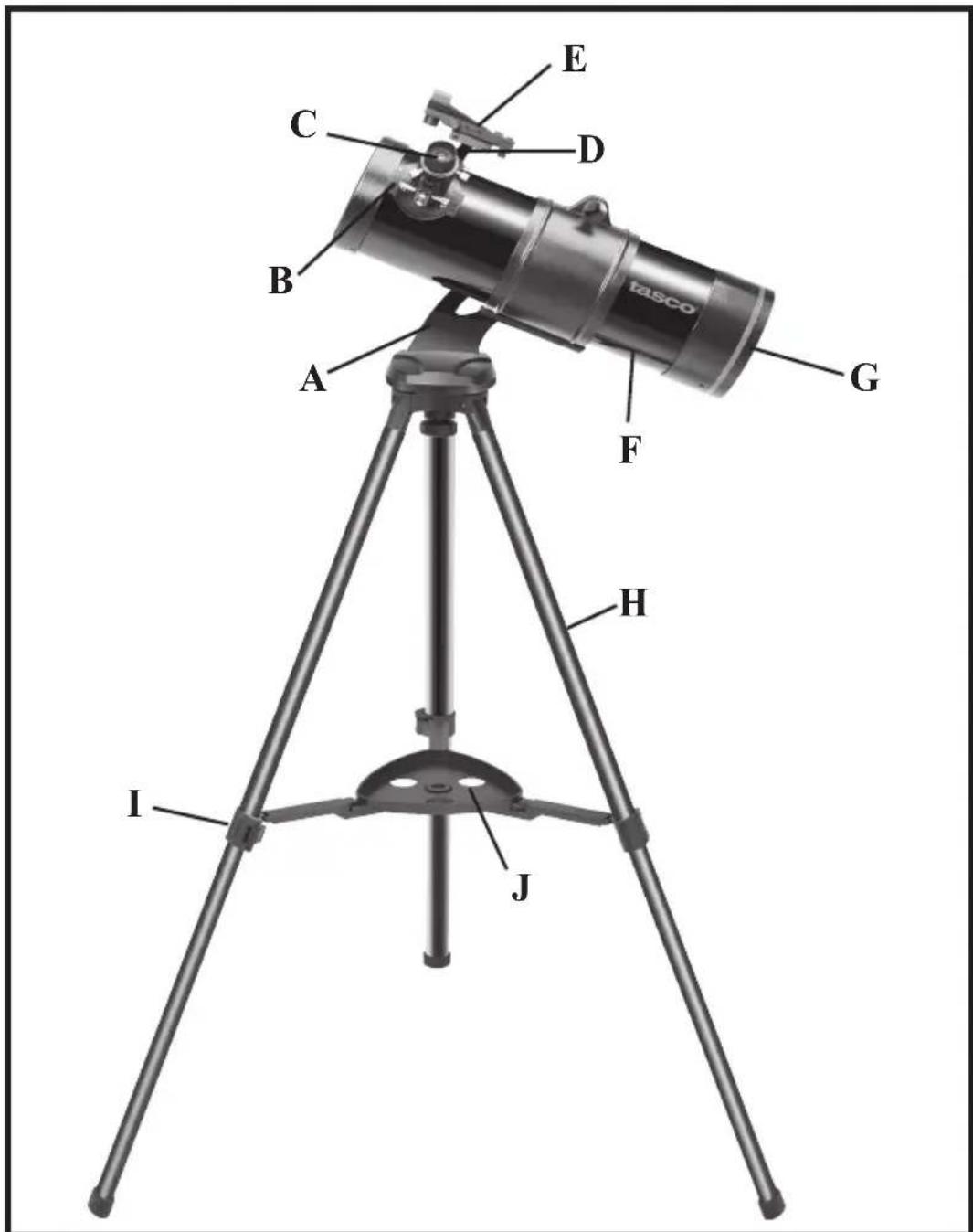

REMARQUE: Le produit réel peut être des améliorations ne figurant pas sur cette illustration

A. Monture

F. Corps de téléscope

B. Molette de mise au point

G. Miroir principal (interne)

C.Oculaire

H. Jambe de trépied

D. Support de rechercheur

I. Pince de réglage de jambe de trépied

E. Chercheur

J. Plateau à accessoires

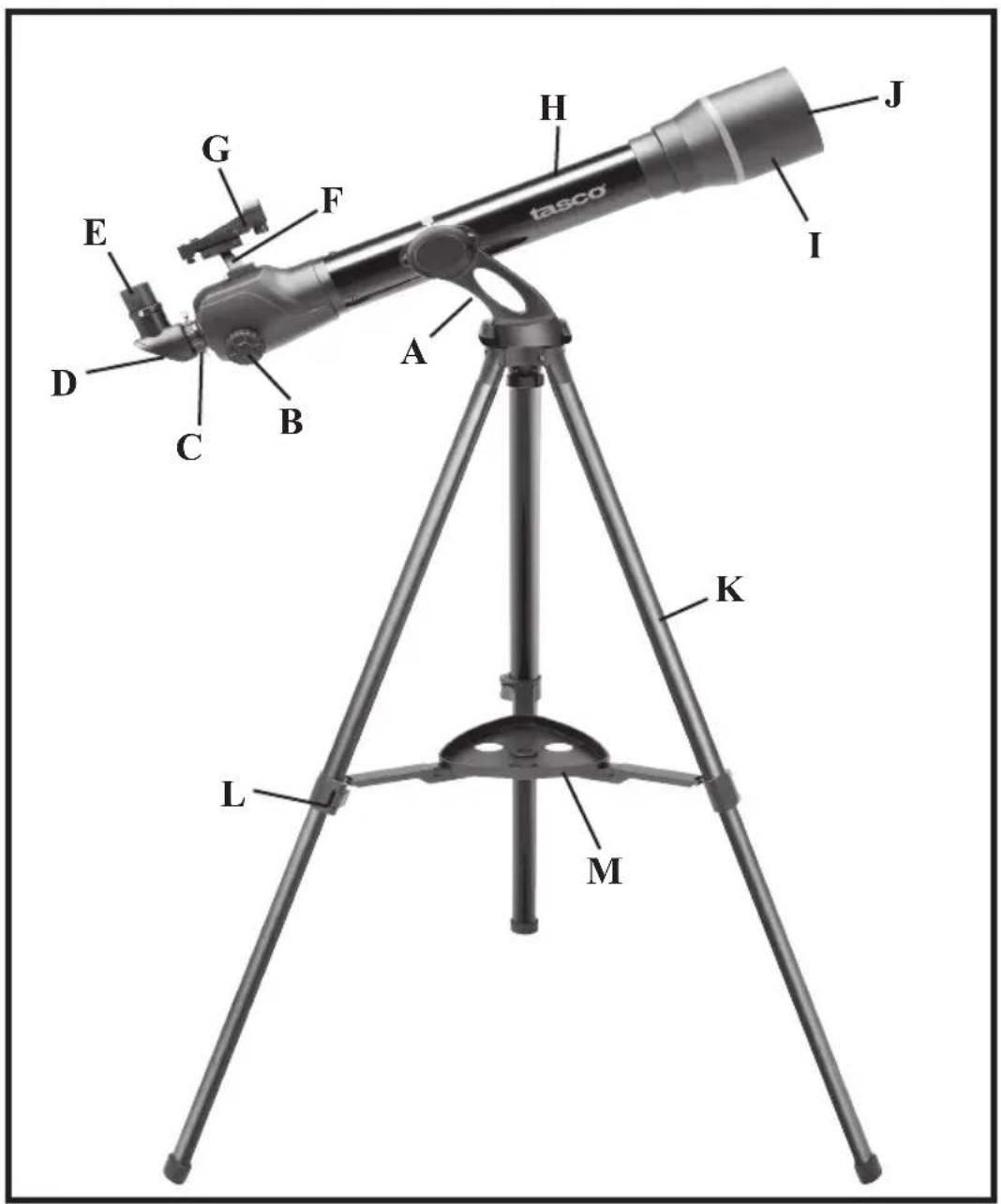

NOMENCLATURE DES PIECES

REMARQUE: Le produit réel peut être des améliorations ne figurant pas sur cette illustration

A. Monture
H. Corps de téléscope
B. Molette de mise au point
I. Pare-soleil
C. Tube de mise au point
J. Objectif (non représenté)
D. Diagonal
K. Jambe de trépied
E.Oculaire
L. Prince de réglage de jambe de trépied
F. Support de recherche
M. Plateau à accessoire
G. Chereeur

ASSEMBLAGE

12

INSTRUCTIONS D'ASSEMBLAGE DU TÉLESCOPE

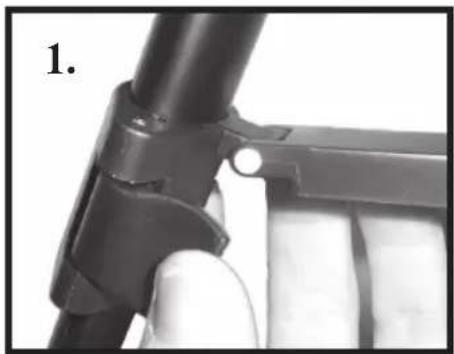

1. Le téléscope comprend des pieds régiables (telescopiques) (Fig. 1).
2. Placez le trépied début et écarter les pieds. Desserrez les trois pince de jambe. Saisissez la tête de trépied et soulevez-la. Allongez les jambes du trépied jusqu'à la hauteur souhaiée (à des longueurs égales) et serrez les pince pour bloquer chaque jambe (Fig. 1).

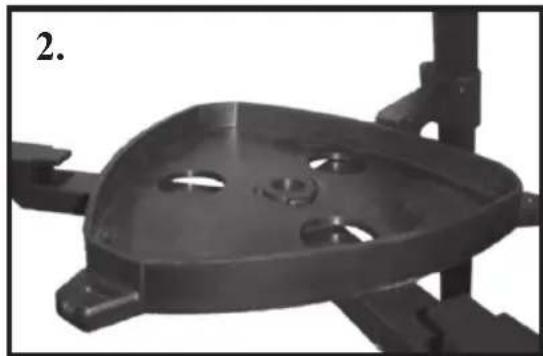

3. Attachez le plateau à accessoires (J/M) sur le support central entre les jambes de trépied (Fig 2).
4. Sortez le corps de téléscope de son emballage. Attachez le corps de téléscope (F/H) en alignant l'orifice du sabot avec celui de la monture.

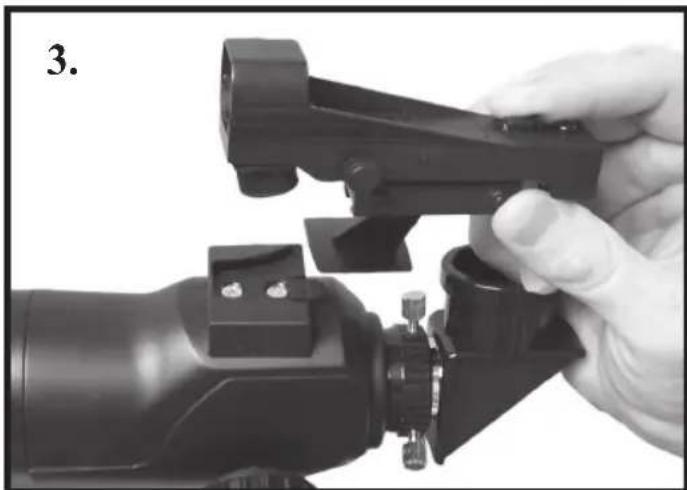

5. Sortez le rechercheur (E/G) avec son support (D/F) attaché de l'emballage. Placez le support de rechercheur sur le corps de téléscope (Fig. 3).

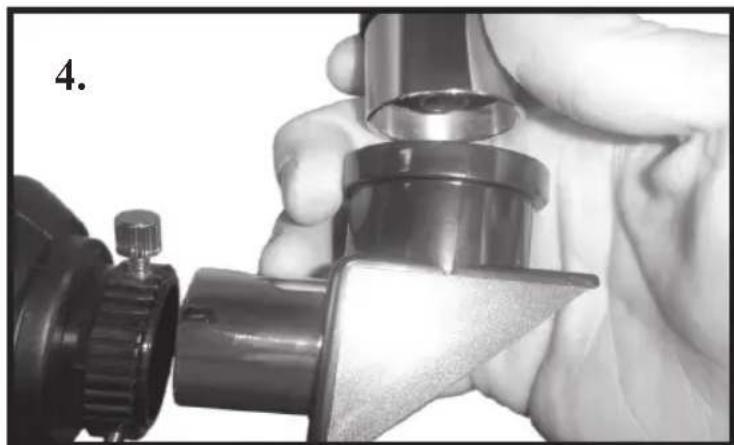

6. (Modèle réfracteurs) Posez un oculaire (H25mm) dans le diagonal, puis fixez le diagonal au téléscope, en serrant les vis de fixation (Fig. 4). (Modèle reflecteurs) Introduisez l'oculaire dans le tube de mise au point et serrez la vis de calage.

REMARQUE (modèle réfracteurs uniquement): Dans tous les téléscopes astronomiques, l'image apparait à l'envers. Avec l'utilisation du diagonal, l'image apparait à l'endroit, mais avec une inversion droite-gauche (effet de miroir). Pour utiliser le téléscope à des fins d'observation terrestre et corriger l'inversion d'image, enlevez le diagonal et replacez-le par l'oculaire redresseur (Fig 5). Nous conseillons d'utiliser l'oculaire de faible grossissement lorsque le téléscope est utilisé pour l'observation terrestre. Seuls les téléscopes réfracteurs sont fournis avec des oculaires redresseurs. Les téléscopes reflecteurs (à miroir) s'utilistant essentiellement pour l'observation astronomique et ne sont pas fournis avec un diagonal oculaire ou un oculaire redresseur.

Le téléscope est à présent complètement assemblé et prét à l'emploi.

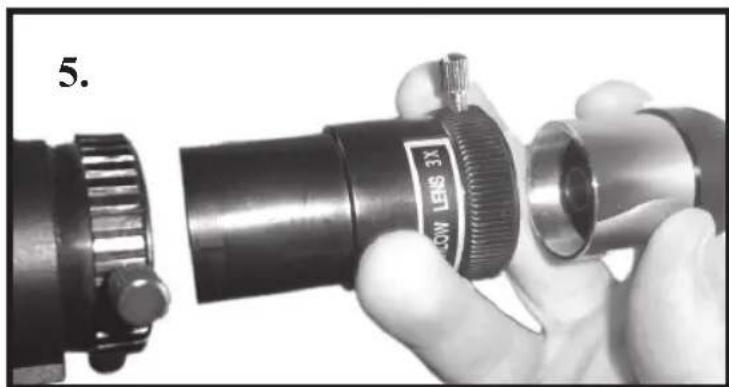

1. Pour utiliser la lentille Barlow, introduizez-la dans le tube de mise au point (Fig. 5). Bloquez-le en serrant la petite vis de fixation. Introduizez l'oculaire dans le cote ouvert de la lentille Barlow et attachez-le.

ATTENTION! L'observation du soleil peut provoquer des léasons oculaires irreversibles. N'observez pas le soleil avec ce téléscope, ni même à l'eel nu.

UTILISER LE STARPOINTER

1. Le StarPointer est le moyen le plus rapide et le plus facile de pointer exactement le téléscope vers l'objet céleste souhaïte. C'est comme si vous aviez un pointeur laser que vous pouze dirigez vers le ciel nocturne. Le StarPointer est un outil de pointage de grossissement zéro qui utilise une fenêtre en verre traité pour superposer l'image d'un petit point rouge à celle du ciel nocturne. Comme tous leschercheurs, le StarPointer doit être correctement aligné sur le téléscope principal avant de pouvoir être utilisé.
2. Pour activer le StarPointer, faites tourner le bouton de luminosité dans le sens des aiguilles d'une montre jusqu'à au déclic. Pour augmenter le niveau de luminosité du point rouge, continuez à tourner le bouton de 180^ environ jusqu'à la butée.
3. Repérez une étoile ou planète brillante et centrez-la dans un oculaire de faible grossissement sur le téléscope principal. Si le StarPointer est parfaitement aligné, le point rouge lumineux doit se superposer à l'astre de reference. Si le StarPointer n'est pas aligné, notez la position du point rouge par rapport à l'astre brillant de reference.

UTILISER LE STARPOINTER

Sans déplacer le téléscope principal, tournez les molettes d'azimut et d'altitude du StarPointer de manière à placer le point rouge directement sur l'astre de référence. Si le point lumineux est plus lumineux que l'astre de référence, il peut être difficile de voir ce dernier. Tournez le bouton de luminosité dans le sens inverse des aiguilles d'une montre jusqu'à ce que le point rouge et l'astre de ↔reference aient la même luminosité. Ceci facilité l'obtention d'un alignement exact. Le StarPointer est à présent prét à l'emploi. Pensez à toujours l'éteindre une fois que vous avez trouvez un object. Ceci prolongera la durée de service à la fois de la pile et de la diode lumineuse.

TROUVER DES OBJECTS

1. Observez à travers le rechercheur et balayez avec le téléscope jusqu'à ce que l'objet apparaisse dans le champ de vision. Une fois qu'il est dans champ de vision, serrez les verrous d'altitude et d'azimut.

MISE AU POINT

1. Une fois que vous avez trouvez un objet dans le téléscope, tournez la molette de mise au point jusqu'à ce que l'image soit nette.
2. Pourmettre au point sur un objet plus proche que la cible actuelle, tournez la molette vers l'oculaire (c.-a-d. pour faire reculer le tube de mise au point par rapport a 1'avant du telescope).Pour les objets plus distants,tournez la molette de mise au point dans le sens opposé.
3. Pour réaliser une mise au pointvriment nette, n'observe jamais a travers une vitre ou au-dessus d'objets produit des onduulations de chaleur, comme un parking goudronne.

GROSSISSEMENT

1. Le grossissement d'un téléscope dépend de la distance fiscale de l'oculaire utilisé et de la distance fiscale du téléscope.
2. Pour calculer le grossissement, appliquez la formule suivante, dans laquelle DF = distance foucle:

Grossissement = DF (telescope) en mm

DF (oculaire)

OCULAIRES ET LIMITES DE GROSSISSEMENT THEORIQUES

Oculaire/ N° modèle	49060700Réfracteur	49070800Réfracteur	49114500Réflecteur
Grossisst oculaire H25mm	28x 32x 20x
Grossisst oculaire H10mm	70x 80x 50x
Grossisst oculaire SR4	175x 200x 125x

CHARACTERISTIQUES TECHNIQUES

Caract. / N° modèle 490	60700Réfracteur	49070800Réfracteur	49114500Réflecteur
Diamètre d'objectif	60 mm(2,36")	70 mm(2,75")	114 mm(4,5")
Distance focale 700 mm	800 mm 500 mm
Oculaire-Faible gross. H	25mm H 25mm	H 25mm
Oculaire-Gross. moyen	H 10mm H 10mm	H 10mm
Oculaire-Fort gross.	SR 4mm SR 4mm	SR 4mm
Ocul. redresseur inclus	Oui	Oui	Non
Barlow inclus	Oui, 3x	Oui, 3x	Oui, 3x
Grossissement maxi	525x	600x	375x
Accessoires	Diagonal,chercheur,filtre lunaire,carte lunaire	Diagonal,chercheur,filtre lunaire,carte lunaire	Chercheur,filtre lunaire,carte lunaire

REMARQUE: Le grossissement est un grossissement calculé.

Un faible grossissement est conseilé pour la majorité des conditions d'observation.

CONSEILS UTILES

• Voiture téléscope est un instrument très sensible. Pour obtenir les mêleurs résultats et réduire les vibrations, installez le téléscope sur une surface plane à même la terre, plutôt que sur le beton d'une allée de garage ou sur une terrasse en bois. Il en résultat un support d'observation plus stable, en particulier si vous attirez les foules avec votre nouveau téléscope.
• Autant que possible, observez depuis un endroitprésentant relativement peu d'éclairages artificiens. Ceci permet de voir des objets beaucoup moins lumineux. Vous serez surprise de constater tout ce qu'on observe en plus depuis le bord d'un lac ou un parc,只不过 que depuis une arrêté-cour en ville.
• Il n'est JAMAIS conseilé d'utiliser le téléscope à travers une fenêtre.
• Autant que possible, observez des objets hauts dans le ciel. Attendez que l'objet s'éleve bien au-dessus de l'horizon pour obtenir une image plus nette et lumineuse. Les objets sur l'horizon sont observés à travers plusieurs couches d'atmosphère terrestre. Vous étés-vous déjà demandé pourquoi la lune est orange lorsqu'elle descend à l'horizon? C'est juste que vous la voirz à travers une épaisseur d'atmosphère beaucoup plus importante qu'à la verticale (remarkque: si des objets hauts dans le ciel apparaisent déformés ou ondulants, c'est que l'air est probablement très humide). Les nuits où l'atmosphère est instable, l'observation astronomique peut s'avérer frustrante, voir impossible. Pour les astronomistes, lesIRMes observations se font les nuits de temps clair et sec. 15

NOTES

GARANTIE/REPARATION

GARANTIE A VIE LIMITEE DU TELESCOPE

Votre téléscope Tasco® est garantie exempt de defauts de materiaux et de fabrication pendant la durée de vie de son premier propriete. La garantie a vie limitee traduit notre confiance dans les materiaux et l'execution mecanique de nos produits et representation pour vous l'assurance de toute une vie de service fiable.

Si vous telscope contient des composants electriques, ces composants sont garantis exempts de defaults de materiaux et de fabrication pendant deux ans après la date d'achat.

Au cas où un defaulted apparaitrait sous cette garantie, nous nous réservons l'option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni par quelqu'un d'autre qu'un centre de réparation agrée par Tasco.

Tout-retoureffectué dansle cadre de la presente garantie doitetreaccompagne desarticles indiqués ci-dessous:

1) un cheque ou mandat d'une somme de 15,00 $ US pour couvrir les frais d'envoi et de manutention
2) le nom et l'adresse pour le return du produit
3) une description du défaut constaté
4) la preuve de la date d'achat
5) Le produit doit être emballe soigneusement, dans un carton d'expédition solide, pour éviter qu'il ne soit endommagé durant le transport; envoyez-le en port payé, à l'adresse indiquée ci-dessous:

Aux Etats-Unis, envoyez a

Tasco Tasco

Attn.: Repairs Attn.: Repairs

Au CANADA, envoyez à :

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Tasco au :

Tasco GmbH

La presente garantie vous donne des droits legaux specifiques.

Vou puevez avoir d'autres droits qui varient selon les pays.

©2007 B.O.P.
