BEDIENUNGSANLEITUNG 248XL MIDLAND

Italien - Nutzungshinweis - Entsprechend der Italienischen Frequenzverteilungstabelle, herausgegeben in G.U., No. 169, Anhang 146 vom 20. Juli 2002, Note 49 G, darf bei Standard ■ in AM Modulation nur ein Antennensystem von nicht mehr als -6dB Gewinn benutzt werden, wie z.B. der Antennentyp "PG 8" mit Originalkabel

Beschreibung der Bedienelemente....3

Einbau im Kraftfahrzeug....7

Anschluss an die Spannungsversorgung....7

Montage der Antenne....7

Bedienung des Midland 248XL....8

Auswahl der Frequenzbänder 8

Frequenzbandtabelle....9

Technische Daten 10

Das Midland 248XL ist ein vielseitiges CB-Mobilfunkgerät, das sich insbesondere durch die Frequenzbandwahl und das integrierte aktive Rauschunterdrückungssystem ESP II hervorhebt.

Durch eine einfache Tastenkombination kann das Gerät bei einer Auslandsreise auf die entsprechende Landesnorm umgeschaltet werden.

Die Funktionen der „ESP II“ und „NOISE BLANKER“ beruhen auf einen optimierten Sprachfrequenzfilter, die sich automatisch in Abhängigkeit des empfangenden Sprachsignals ein- bzw. ausschalten.

Im eingeschalteten Zustand werden die stark störenden Rauschanteile eliminiert und speziell die Sprachfrequenzen bevorzugt.

Im eingeschalteten Zustand werden die stark störenden Rauschanteile eliminiert und speziell die Sprachfrequenzen bevorzugt.

Das große Multifunktions-LC-Display mit Hintergrundbeleuchtung ist zu jeder Tages- und Nachtzeit gut ablesbar und gibt Auskunft über alle Betriebsparameter, wie z.B. Kanal- oder Frequenzanzeige.

Das integrierte analoge S-Meter zeigt die Intensität der eingehenden Signale und die Sendeleistung an.

Ab Werk wird das Gerät auf dem Frequenzband „EC“ 40 Kanäle FM, 4 W eingestellt.

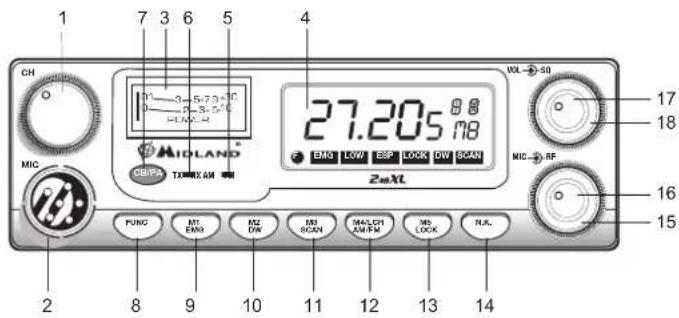

Beschreibung der Bedienelemente

1. Kanalwahlschalter: mit diesem Schalter lassen sich alle Kanäle einstellen.
2. Mikrofonbuchse: hier wird das Mikrofon angeschlossen.
3. S-Meter-Anzeige: zeigt die Intensität der eingehenden Signale sowie die Sendeleistung an.
4. Multifunktions-Display mit Hintergrundbeleuchtung

a. Kanal- (von 1 bis 40) oder Frequenzanzeige.
b. F: Funktionstaste aktiviert.
c. ESP: Rauschunterdrückung aktiviert.
d. DW: Zweikanalüberwachung (DUAL WATCH) aktiviert
e. EMG: Direktschaltung auf Kanal 9 / 19 oder dem aktuell eingestellten

Kanal

f. LOCK: Mikrofon-Tastaturverriegelung (UP/DOWN) aktiviert.
g. SCAN: Kanalsuchlauf aktiviert
h. M1-M2-M3-M4-M5: Kanalspeicheranzeige.
i. Anzeige des gewählten Frequenzbandes.
I. erscheint, wenn das Funkgerät auf niedrige Sendeleistung schaltet (betrifft nur bestimmte Frequenzbänder – siehe Frequenzbandtabelle im Anhang)

5. "AM/FM"-Anzeige

Zeigt die eingestellte Betriebsart an. FM: rote LED ; AM: grüne LED.

6. "RX/TX"-Anzeige

Sende- und Empfangsanzeige. Position RX: grüne LED; Position TX: rote LED.

7. Schalter für CB- und Durchsagebetrieb, CB/PA

Einstellung "CB": In dieser Einstellung arbeitet das Gerät als CB-Funkgerät.

Einstellung "PA": In dieser Einstellung arbeitet das Gerät im Durchsagebetireb (Public Address), der nur aktiviert werden kann, wenn auf der Rückseite des Funkgerätes ein Aussen-Lautsprecher angeschlossen wird (Schriftzug „PA“ erscheint im Display). In diesem Falle wird die Durchsage-Lautstärke über den "MIC"-Drehregler eingestellt.

8. Funktionstaste FUNC

Über die Taste können folgende Funktionen aufgerufen werden:

• wird die "FUNC"-Taste ca. 3 Sekunden gedrückt gehalten, erscheint die aktuelle Kanal- oder Frequenzeinstellung im Display
• ruft die Zweitfunktion der M-Tasten (M1/M5) auf.

M1/M2/M3/M4/M5

Mit den Speichertasten lassen sich fünf frei wählbare Kanäle programmieren und auf Knopfdruck direkt einschalten. Zum Programmieren gehen Sie wie folgt vor:

a) Wählen Sie über den Kanalwahlschalter oder die Up/Down-Tasten am Mikrofon einen Kanal aus, den Sie im Kanalspeicher hinterlegen möchten.
b) Drücken Sie die Taste "FUNC": Im Display erscheint ein "F";
c) Halten Sie ca. 3 Sekunden die Taste "M1/EMG" gedrückt: Es ertönt ein Signalton und im Display erscheint der Schriftzug "M1".

Die Kanalspeicher M2 bis M5 können nun nach dem gleichen Verfahren mit anderen Kanälen belegt werden.

Um einen gespeicherten Kanal aufzurufen, drücken Sie kurz die Taste „FUNC“ und die entsprechende Speicher-Taste (M1-M5) und das Gerät schaltet sofort auf den gewünschten Kanal.

Bei den Kanalspeichertasten sind mit einer Doppelfunktion belegt, die im nachfolgenden Text näher beschrieben wird.

9. Taste "M1 - EMG"

Kanalspeicher Nummer 1 und Taste zum Aufrufen der Notrufkanäle.

Durch Drücken der Taste "M1/EMG" werden hintereinander die Kanäle 9, 19 und der aktuell eingestellte Kanal aufgerufen.

10. Taste "M2 - DW"

Kanalspeicher Nummer 2 und Taste zum Aktivieren der Zweikanalüberwachung (DUAL WATCH), die eine zeitgleiche Überwachung von zwei beliebigen Kanälen Ihrer Wahl erlaubt.

Sobald auf einem dieser Kanäle ein Empfangssignal anliegt, das die eingestellte Schwelle der Rauschspere überschreitet, stoppt das Funkgerät auf diesem Kanal und Sie hören das empfangende Signal. Fällt das Signal für längere Zeit aus, schaltet das Funkgerät nach ca. 5 Sekunden wieder zwischen den beiden eingestellten Kanälen hin und her. Einstellen der Zweikanalüberwachung:

1. Wählen Sie mit dem Kanalwahlschalter oder den UP-Down-Tasten am Mikrofon, den ersten der zwei Kanäle aus, die Sie überwachen wollen.

2. Drücken Sie ca. 3 Sekunden lang die Taste „DW“: es ertönt ein Signalton und im Display blinkt der Schriftzug „DW“.

3. Wählen Sie nun den zweiten Kanal aus.

4. Drücken Sie erneut ca. 3 Sekunden lang die Taste "DW". Es ertönt ein Signalton und der Schriftzug „DW“ wird konstant und die zu überwachenden Kanäle hintereinander im Display angezeigt.

11. Taste "M3 - SCAN"

Kanalspeicher Nummer 3 und Taste zum Aktivieren der Kanalsuchlauffunktion "SCAN"

Durch Einschalten des Suchlaufbetriebs lassen sich belegte Kanä le automatisch finden. Aktivieren des Suchlaufs:

1. Wählen Sie einen freien Kanal und stellen Sie die Rauschsperre so ein, daß das Hintergrundrauschen gerade unterdrückt wird.

2. Drücken Sie die Taste "M3/SCAN": Im Display erscheint der Schriftzug „SCAN“ und das CB-Funkgerät startet den Suchlauf. Der Suchlauf stoppt, sobald ein belegter Kanal gefunden ist.

Die Funktion "SCAN" kann auf 3 verschiedene Arten unterbrochen werden: Durch Drücken der Sendetaste, durch Drehen des Kanalwahlschalters oder durch Drücken einer beliebigen Taste.

12. Taste "M4/LCR - AM/FM"

Kanalspeicher Nummer 4 und Auswahl der Betriebsart. Bei Betriebsart FM leuchtet die rote LED, bei Betriebsart AM die grüne LED.

Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der Betriebsartwahl die LCR-Funktion (Last

Channel Recall – Aufruf des zuletzt genutzten Kanals).

13. Taste "M5 - LOCK"

Taste für Kanalspeicherbelegung Nummer 5 und Taste zum Aktivieren der Sperrfunktion "LOCK" (Tastaturverriegelung, Kanalwahlschalter, Up/Down-Taste am Mikrofon).

14. Taste "N.K."

Aktivierte die Rauschunterdrückung (Siehe Einleitung).

15. Drehregler "MIC", Mikrofon-Abschwächer

Im Sendebetrieb läßt sich mit diesem Regler die Lautstärke der Modulation beeinflussen. Optimale Ergebnisse erreicht man, wenn man den Regler in Abhängigkeit vom verwendeten Mikrofon und dem individuellen Sprechabstand einstellt und sich das beste Ergebnis durch einen Modulationsrapport einer Gegenstation bestätigen läßt. Steht der PA-CB-Wahlschalter in der Stellung „PA“ wird mit dem „MIC“-Drehregler die Durchsage-Lautstärke eingestellt.

16. Drehregler "RF", HF-Abschwächer

Mit diesem Regler läßt sich die Eingangsempfindlichkeit herabsetzen. Drehen im Uhrzeigersinn erhöht die Empfindlichkeit, Drehen gegen den Uhrzeigersinn vermindert die Empfindlichkeit. Die Einstellung einer verringerten Empfindlichkeit ist sinnvoll bei besonders starken Stationen im Nahbereich.

17. Lautstärkeregler "VOL"

Über diesen Drehregler wird das Gerät ein- und ausgeschaltet und die Lautstärke eingestellt. Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke.

18. Squelchregler "SQ"

Mit dem Squelchregler stellen Sie die Empfangs-Signalstärke ein, ab der Sie Stationen (oder Rauschen) im Lautsprecher hören.

Um die höchstmögliche Empfangsempfindlichkeit zu nutzen, muß der Regler so eingestellt werden, daß das Hintergrundrauschen gerade unterdrückt wird.

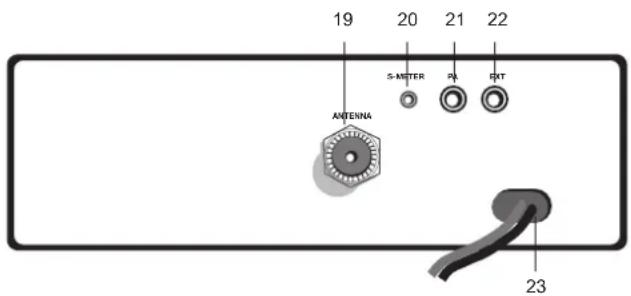

Rückseite

1. Antennenbuchse (SO 239): Hier wird der Stecker des Antennenkabels mit dem Funkgerätverbunden.
2. S-Meter-Anschluß, S-Meter: An diese Buchse kann ein externes S-Meter angeschlossen werden.
3. PA-Buchse: wenn an dieser Buchse ein externer Durchsage-Lautsprecher angeschlossen ist, läßt sich das Gerät als Verstärker für Durchsagen einsetzen.
4. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein externer
   Wiedergabelautsprecher ange schlossen werden. Der eingebaute Lautsprecher schaltet sich dann automatisch stumm.
5. Buchsezum Anschluß der Spannungsversorgung, Power 12.6 V: Über diese Buchse wird das 12 V Anschlußkabel mit dem Gerät verbunden.

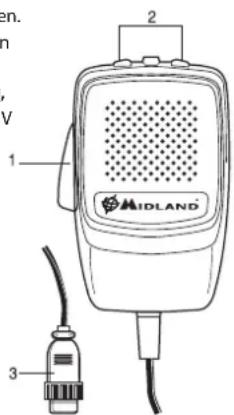

MIKROFON

1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. 6-poliger Mikrofonanschluß

Einbau im Kraftfahrzeug

Verkehrssicherheit und einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollten beim Fahrzeugeinbau im Vor dergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr Midland 248XL mit Hilfe des Haltebügels allein oder unter Einsatz der Führungsschienen. Der Haltebügel sollte möglichst Verbindung mit Metallteilen der Karos serie haben.

Anschluß an die Spannungsversorgung

Stellen Sie zunächst sicher, daß Ihr Funkgerät ausgeschaltet ist. Es ist ganz wichtig, daß Sie den Anschluß des Stromkabels polaritätsrichtig vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen mögliche Verpolung geschützt ist: Rote Kabelader = Pluspol (+)

Schwarze Kabelader = Minuspol (-)

Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im Sicherungskasten Ihres Fahrzeugs. Schließen Sie die Kabelenden besonders sorgfältig an die Stromversorgung des Fahr zeugs an.

ACHTUNG: es wird empfohlen, das Gerät an einem Ort mit sehr guter Luftzirkulation anzubringen.

Montage der Antenne

1. Wählen Sie den Antennenstandort so hoch wie möglich.
2. Je größer die mechanische Länge der Antenne ist, desto beser wird die Leistung sein.
3. Falls möglich, montieren Sie die Antenne in der Mitte der gewählten Montagefläche.
4. Verlegen Sie das Antennenkabel möglichst weit entfernt von störenden Aggregaten (Zündung, elektrischen Verbrauchern usw.).
5. Stellen Sie sicher, daß metallisch leitende Teile des Antennenfußes einen möglichst großflächigen Kontakt zum metallisch blanken Karosserieblech haben.
6. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt wird und sich durch Vibrationen im Fahrbetrieb nicht durchscheuern kann.

WARNUNG! Um Schäden zu vermeiden sollten Sie Ihr CB-Funkgerät niemals ohne geeignete CB-Antenne betreiben. Darüber hinaus empfehlen wir Ihnen, das Antennenkabel sowie das Stehwellenverhältnis (SWR) in regelmäßigen Abständen zu überprüfen.

Erkundigen Sie sich, ob der Fahrzeughersteller Vorschriften für den Antenneneinbau herausgegeben hat. Nach den gesetzlichen Bestimmungen

hat der Hersteller das Recht, falls notwendig, Einbauvorschriften für Antennen und Funkgeräte zu erlassen, an die Sie sich halten müssen. Nichtbeachtung der Einbauvorschriften kann zu Problemen durch Einstrahlung von HF Energie in die Fahrzeugelektronik führen, u.U. erlischt sogar die Betriebserlaubnis des Fahrzeugs.

SICHERUNG ERSETZEN

Zum Ersetzen der Sicherung im DC-Kabel verwenden Sie bitte eine 5 A Sicherung (Typ "F" für 250 V).

Bedienung des Midland 248XL

Nachdem Sie Ihr CB-Funkgerät an die Spannungsversorgung angeschlossen und die Antenne korrekt montiert haben, befolgen Sie nachfolgende Anweisungen:

1. Stecken Sie den Mikrofonstecker in die Mikrofonbuchse.
2. Stellen Sie sicher, daß Ihre Funkantenne über das Antennen kabel fest und sicher mit der Antennenanschlußbuchse verbunden ist.
3. Vergewissern Sie sich, daß die Rauschsperre (Squelch) ge öffnet ist, d. h. der Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht ist.
4. Schalten Sie Ihr CB-Funkgerät ein und stellen Sie die Wie dergabelautstärke nach Ihren persönlichen Wünschen ein.
5. Stellen Sie über den Kanalwahlregler oder die Up/Down-Tasten am Mikrofon den gewünschten Funkkanal ein.
6. Zum Senden drücken Sie die PTT-Taste und besprechen das Mikrofon mit normaler Lautstärke und Tonlage.
7. Zum Empfangen lassen Sie einfach die PTT-Taste wieder los.

Auswahl der Frequenzbänder

Bei der Auswahl der Frequenzbänder sind die Vorschriften der Länder zu beachten, in denen das Funkgerät betrieben wird.

Umschalten der Ländereinstellung:

1. Schalten Sie das Funkgerät aus.

2. Schalten Sie das Funkgerät wieder ein und halten Sie dabei gleichzeitig die Taste „N.K.“ gedrückt.

3. Drehen Sie den Kanalwahlschalter "CHANNEL" und wählen Sie das gewünschte Frequenzband aus (siehe Frequenzbandtabelle).

4. Drücken Sie die Taste "LOCK", um die Auswahl zu bestätigen.

Anmerkung: Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

NOTIZ: Auf dem Frequenzband UK besteht die Möglichkeit das Frequenzband EC direkt auszuwählen. Halten Sie dazu die Taste "LCR-A/F" ca. zwei Sekunden gedrückt.

Frequenzbandtabelle

Anzeige im Display Land
I Italien 40 Kanäle, AM/FM, 4 Watt
I2 Italien 34 Kanäle, AM/FM, 4 Watt
D Deutschland 80 Kanäle FM, 4 Watt / 12 Kanäle AM, 1 Watt
D2	Deutschland, 40 Kanäle FM, 4 Watt / 12 Kanäle AM, 1 Watt
D3	Deutschland 80 Kanäle FM, 4 Watt / 40 Kanäle AM, 1 Watt
D4	Deutschland 80 Kanäle FM, 4 Watt / 40 Kanäle AM, 4 Watt
EU	Europa 40 Kanäle FM, 4 Watt / 40 Kanäle AM, 1 Watt
EC	40 Kanäle FM, 4 Watt
E	Spanien, 40 Kanäle AM/FM, 4 Watt
F	Frankreich 40 Kanäle FM, 4 Watt / 40 Kanäle AM, 1 Watt
PL	Polen 40 CH AM/FM 4Watt
UK	England 40 Kanäle FM 4 Watt Englische Frequenzen + EC 40 Kanäle FM 4 Watt Frequenzen

ACHTUNG:

In den melsten europäischen Ländern wird die Standardelinstellung 40 Kanäle FM, 4 W (EC) – akzeptiert. In Deutschland ist für den Betrieb in den deutschen Programmiereinstellungen d1.....d4 (ab Freigabe) als Mobilfunkgerät keine Anmeldung mehr erforderlich. Einschränkungen gelten für die Kanäle 41 -80 bei Feststationen in Grenznähe.

Technische Daten

Allgemein

Kanäle...... bzw. entspr. der Frequenzbandtabelle technisch möglicher

Frequenzbereich# 26.565 - 27.99125 MHz

Frequenzbelegungsdauer (% pro 1 Stunde)....TX 5% - RX 5% - Stand-by 90%

Frequenzaufbereitung ....PLL, prozessorgesteuert

Betriebstemperaturbereich....-10°C bis +55°C

Spannungsversorgung....12.6 VDC ±10%

Abmessungen 150(L) x 45(A) x 175(P)mm

Gewicht....1 Kg.

Empfänger

Empfangsprinzip ....Doppelsuper

Zwischenfrequenzen 1. ZF:10.695 MHz

1. ZF: 455 KHz

Empfindlichkeit...... besser als 0.5μV bei 20dB SINAD in FM

NF-Wiedergabeleistung an 8 Ohm....2.0 W bei 10 % Klirrfaktor

Spiegelfrequenzunterdrückung 65 dB

Nachbarkanaldämpfung 65 dB

Geräuschspannungsabstand ...... besser als 45 dB

Ruhestromaufnahme 12.6V: 450mA

Sender

Sendeleistung 4 W max

Modulation....Mod-Grad AM: 85% bis 95%

Hub FM:1,8 KHz ± 0,2 KHz

Sendefrequenzgang....300 Hz/3 KHz

Ausgangsimpedanz....50 Ohm

Geräuschspannungsabstand ...... besser als 40 dB

Stromaufnahme 12.6V: 2500mA

Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.

Direkter Anschluss des Gerätes an DC Netze ist nur über eine entsprechende Sicherung zulässig.

Hiermit erklärt CTE International, dass dieses Gerät den grundlegenden Anforderungen sowie weiteren relevanten Bestimmungen der EU-Richtlinie 99/05/EC entspricht.
