BEDIENUNGSANLEITUNG Purity C Quell ST BRITA

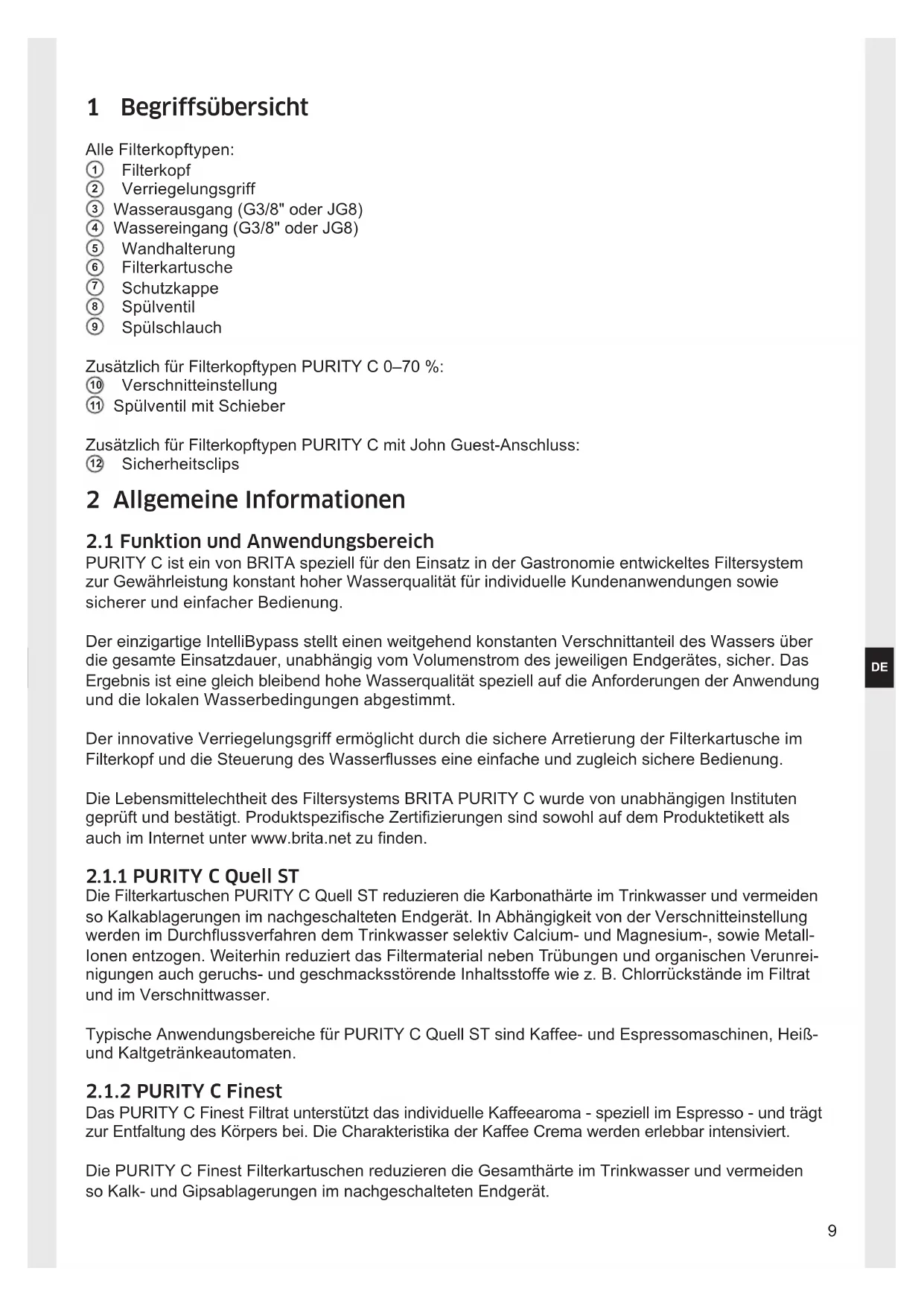

1 Begriffsübersicht
2 Allgemeine Informationen
3 Betriebs- und Sicherheitschinweise
4 Installation
5 Austausch der Filterkartusche

6 Verschnitt- und Kapazitätstabellen

7 Instandhaltung
8 Fehlerbehebung

9 Technische Daten

English Page 18-29

Filterköffe PURITY C 0-70% mit variablem Verschnitt

Filterköppe PURITY C 0% mit fest eingestelltem Verschnitt

Alle Filterkopftypen:

① Filterkopf
② Verriegelungsgriff
③ Wasserausgang (G3/8" oder JG8)
④ Wassereingang (G3/8" oder JG8)
⑤ Wandhalterung
⑥ Filterkartusche
⑦ Schutzkappe
⑧ Spulventil
Spülschlauch

Zusätzlich für Filterkopftypen PURITY C 0-70%

10 Verschnitteinstellung
① Spülventil mit Schieber

Zusätzlich für Filterkopftypen PURITY C mit John Guest-Anschluss:

12 Sicherheitsclips

2 Allgemeine Informationen

2.1 Funktion und Anwendungsbereich

PURITY C ist ein von BRITA speziell für den Einsatz in der Gastronomie entwickeltes Filtersystem zur Gewährleistung konstant hoher Wasserqualität für individuelle Kundenanwendungen sowie sicherer und einfacher Bedienung.

Der einzigartige IntelliBypass stellt einen weltgehend konstanten Verschnittanteil des Wassers über die gesamte Einsatzdauer, unabhängig vom Volumenstrom des jeweiligen Endgerätes, sicher. Das Ergebnis ist eine gleich bleibend hohe Wasserqualität speziell auf die Anforderungen der Anwendung und die lokalen Wasserbedingungen abgestimmt.

Der innovative Verriegelungsgriff ermittelcht durch die sichere Arretierung der Filterkartusche im Filterkopf und die Steuerung des Wasserflusses eine einfache und zugleich sichere Bedienung.

Die Lebensmittelechheit des Filtersystems BRITA PURITY C wurde von unabhängigen Instituten geprüft und bestätigt. Produktspezifische Zertifizierungen sind sowohl auf dem Produktetikett als auch im Internet unter www.brita.net zu finden.

2.1.1 PURITY C Quell ST

Die Filterkartuschen PURITY C Quell ST reduzieren die Karbonathärte im Trinkwasser und vermeiden so Kalkablagerungen im nachgeschalteten Endgerät. In Abhängigkeit von der Verschritteinstellung werden im Durchflussverfahren dem Trinkwasser selektiv Calcium- und Magnesium-, sowie Metallen- entzogen. Weiterhin reduziert das Filtermaterialiben Trübungen und organischen Verunreinigungen auch geruchs- und geschmacksstörende Inhaltsstoffe wie z. B. Chlorrückstände im Filtrat und im Verschnittwasser.

Typische Anwendungsbereiche für PURITY C Quell ST sind Kaffee- und Espressomaschinen, Heiß- und Kaltgetränkeautomaten.

2.1.2 PURITY C Finest

Das PURITY C Finest Filtrat understands das individuelle Kaffeearoma - speziell im Espresso - und tragt zur Entfaltung des Körpers bei. Die Charakteristika der Kaffee Crema werden erlebar intensiviert.

Die PURITY C Finest Filterkartuschen reduzieren die Gesamthärte im Trinkwasser und vermeiden so Kalk- und Gipsablagerungen im nachgeschalteten Endgerät.

Dem Trinkwasser werden im Durchflussverfahren selektiv Calcium- und Magnesium-lonen sowie Metall-lonen entzogen.

Weiterhin reduziert das Filtermaterialiben Trübungen und organischen Verunreinigungen auch geruchs- und geschmacksstörende Inhaltsstoffe wie z. B. Chlorrückstände im Filtrat.

Typische Anwendungsbereiche für PURITY C Finest sind Kaffee- und Espressomaschinen.

Achtung: Der PURITY C Finest ist nicht für den Einsatz vor Kombidämpfern und Backöfen geeignet. Es wird kein Betrieb nach Hausenthörtungsanlagen empfohlen. PURITY C Finest Kartuschen müssen mit einer Verschnitteinstellung von 0% betrieben werden.

2.1.3 PURITY C Steam

Die PURITY C Steam Filterkartusche, eigens entwickelt für keine bis mittelgroße Kombidämpfer und Backöfen, reduziert die Karbonathärte im Trinkwasser und verhindert dadurch die Gefahr von Kalkablage -rungen im nachgeschalteten Endgerät. Darüber hinaus bindet das Filtermedium Metallionen, wie z. B. Blei oder Kupfer, und reduziert Inhaltsstoffe, die sich negativ auf Geschmack und Aroma auswirken konnen. Verschnitteinstellungen sind speziell für Direkteinspritzer- und Boilersysteme ausgelegt zur Reduktion der Karbonathärte und Bereitstellung der optimalen Filtrat Qualität. Der gesteigerte Durchfluss bei minimiertem Druckverlust erhögt den reibungslosen Betrieb der Komboifen.

2.1.4 PURITY C Fresh

Die Filterkartuschen PURITY C50 Fresh reduzieren herein Trübungen und organischen Verunreinigungen auch geruchs- und geschmacksstörende Inhaltsstoffe im Trinkwasser wie z. B. Chlor und Chlorverbindungen. Maschinenbeeinträchtigende Partikel werden zurückgehalten.

PURITY C50 Fresh wurde speziell zur Geschmacksoptimierung und Erfrischung von Wasser für Kaffee- / Espresso und Vendingautomaten entwickelt.

2.1.5 PURITY C AC

Die Filterkartusche PURITY C1000 AC reduziert besoin Trübungen und organischen Verunreinigungen auch geruchs- und geschmacksstörende Inhaltsstoffe wie z. B. Chlorrückstände. Weiterhin halt das Filtermaterial Partikel bis zu einer Höhe von 0,5 µm darüber.

Typische Anwendungsbereiche für PURITY C1000 AC sind Vendingautomaten und leitungsgebundene Trinkwasserspender.

2.1.6 PURITY C MinUp

Die PURITY C MinUp Kartusche ist zusammen mit dem BRITA PROGUARD Coffee System zu verwenden oder in Weichwassergebieten in Kombination mit einem PURITY C Quell ST Vorfilter, beiden mit einer Verschnitteinstellung von 0% .

2.1.7 PURITY C XtraSafe

Das BRITA PURITY C1100 XtraSafe Wasserfilter-System optimiert Leitungswasser speziell für Kaffee- und Vendingmaschinen sowie für Kombidämpfer und Backöfen in Gegenen mit korrosivem und gipshaltigem Wasser.

Durch die vollständige Entsalzung des Trinkwassers werden Kalk- und Gipsablagerungen sowie die Korrosionsgefahr in und an den Endgeräten verringgert. Dem Trinkwasser werden selektiv Kalzium- und Magnesiumionen, Chloride und Sulfate sowie Metallionen wie Blei und Kupfer entzogen. Neben Trübungen entwickel das Filtermaterial auch unerwänschte Geruchs- und Geschmacksstoffe, wie etwa Chlor.

Die Verschnitteinstellungen sind speziell für die Anforderungen an die Leitfähigkeit im Kaffee- und Steambereich angepasst, um die Filtrationsqualität zu optimieren und die Geräte zu schützen. Der verbesserte Durchfluss und gingere Druckverlust möglichsten einen reibungslosen Betrieb des Kombidämpfers. Die PURITY C1100 XtraSafe Filterkartusche muss ausgetauscht werden, sobald die

durch die BRITA App ermittelte oder vom Hersteller angegebene Filterkapazität erreicht ist, spätestens aberzwölf Monate nach Inbetriebnahme, je nachdem, was zuerst eintritt. Um die verbleibende Kapazität im Blick zu behalten, wird die Verwendung eines BRITA FlowMeters dringend empfohlen.

Kaffee & Vending: Filterkopf:		Individuelle Ver-schnittanteil-Empfehlung in der BRITA App
Kaffee- und Espressomaschinen/Vendingautomaten	Filterköffe PURITY C 0–70 % mit variablem Verschnitt	40% / 30%
Betrieb des Filters nur mit PURITY C 0–70 % Filterkopf.

Steam: Filterkopf:		Empfohlene Verschnittein-stellung
Kombidämpfer und Backöfen	Filterköffe PURITY C Steam 0-3 mit variablem Verschnitt	2
Betrieb des Filters nur mit PURITY C Steam Filterkopf.

2.2 Gewährleistungsbestimmungen

Das Filtersystem PURITY C unterliegt der gesetzlichen Gewährleistung von 2 Jahren ab Kaufdatum. Ein Gewährleistungsanspruch kann nur geltend gemacht werden, wenn alle Hinweise dieser Anleitung befolgt und beachtet werden.

2.3 Lagerung/Transport

Umgebungsbedingungen bei Lagerung und Transport in den technischen Daten (Kapitel 9) beachten.

Das Handbuch ist als Teil des Produkts zu verstehen und während der gesamten Lebensdauer des Filtersystems aufzubewahren und an nachfolgende Besitzer weiterzugegeben.

2.4 Recycling/Entsorgung

Das Verpackungsmaterial theses Produktist fur das Recycling geeignet und kann wiederverwendet werden.

Erschöpfte Filterkartuschen werden bei Anlieferung unter den auf der Umschlagrückeite aufgeführten BRITA-Adressen zurückgenommen oder können im Einklang mit den jeweils örtlich gültigen Verordnungen und Vorschriften entsorgt werden.

Falls Sie die Filterkartuschen nicht zurücksenden, entsorgen Sieitte alle Materialien entsprechend den ortlichen Bestimmungen.

3 Betriebs- und Sicherheitshinweise

3.1 Qualifiziertes Personal

Installation und Instandhaltung des Filtersystems davon von geschultem und autorisiertem Personal vorgenommen werden.

3.2 Bestimmungsgemäßer Gebrauch

Der einwandfrei und sichere Betrieb des Produktes setzt die in thisem Handbuch beschriebene Installation, Gebrauch und Instandhaltung voraus. Nur Filterkartuschen verwenden, die für das vorliegende Filtersystem vorgesehen sind.

3.3 Haftungsausschluss

Die Installation und der Kartuschenwechsel müssen genau nach den Angaben in thisem Handbuch ausgeführrt werden. BRITA haftet nicht für etwaige Schäden einschließlich Folgeschäden, die aus der falschen Installation oder dem falschen Gebrauch des Produktes entstehen können.

3.4 Spezifische Sicherheitshinweise

• Als Speisewasser für das BRITA Wasserfilter-Systemarf ausschließlich Wasser in Trinkwasserqualität verwendet werden. Das BRITA Wasserfiltersystem ist nur für die Kaltwasseranwendung innerhalb des in Kapitel 9 angegebenen Wassereingangstemperaturbereichs geeignet.
• Im Fall einer Abkochaufforderung für das Leitungswasser von officieller Stelle ist das Filtersystem außer Betrieb zunehmen. Nach Ende der Abkochaufforderung müssen die Filterkartusche getauscht sowie die Anschlüsse gereinigt werden.
• Es wird generell empfohlen, Leitungswasser für bestimmte Personengruppen (z. B. immungeschwächte Menschen, Babys) abzukochen. Dies gilt auch für gefiltertes Wasser.
• Hinweis für Nierenkranke oder Dialysepatienten: Während des Filtervorgangs kann es zu einer leichten Erhöhung des Kaliumgehalts kommt. Sollten Sie nierenkrank sein und/oder eine spezielle Kaliumdiät einhalten müssen, empfehlen wir eine vorherige Abstimmung mit ihrem Arzt.
• Das Wasserfiltrat ist gemäß EN 1717 in die Kategorie 2 eingestuft.
  BRITA empfehl, das Filtersystem nicht über einen längeren Zeitraum außer Betrieb zunehmen. Sollte das BRITA Filtersystem PURITY C einige Tage nicht in Gebrauch sein, empfehlen wir, das Filtersystem mit dem in unterstehender Tabelle angegebenen Spülvolumen zu spulen.

Filterkartusche Spülvolumen nach	2-3 Tagen Stagnation	Spülvolumen nach 4 Wochen Stagnation
PURITY C25* 1,4 Liter 14 Liter
PURITY C50 2 Liter 20 Liter
PURITY C150 3 Liter 30 Liter
PURITY C300 6 Liter 60 Liter
PURITY C500 10 Liter 100 Liter
PURITY C1100 18 Liter 180 Liter
PURITY C1000 AC	1 Liter 10 Liter
PURITY C500 MinUp	0 Liter 0 Liter

*nur in Spanien, Frankreich, Italien verfügbar

• Während des Betriebs darf das Filtersystem nicht geöffnet oder demontiert werden. Die Filterkartusche darf nicht geöffnet werden.
  Produktions-Datum

Produktionscode Filterkopf - Beispiel: H 9375 01381
9	Produktionsjahr, hier: 2019
37	Produktionswoche, hier: Kalenderwoche 37
5	Produktionstag von Montag (1) bis Freitag (5), hier: Freitag
01381	fortlaufende Identifikations-Nummer

Produktionscode Filterkartusche – Beispiel: B9224350010
9	Produktionsjahr, hier: 2019
22	Produktionswoche, hier: Kalenderwoche 22
4	Produktionstag von Montag (1) bis Freitag (5), hier: Donnerstag
35	Nummer der Mischungsvariante, hier: Nr. 35
0010	fortlaufende Nummer der Filterkartusche, hier die zehnte Kartusche; rücksetzend bei Tageswechsel

3.5 Sicherheitsstechnische Montagehinweise

Das mit dem Filter betriebene Endgerät muss vor Installation frei von Kalk- und Gipsablagerungen sein.
- Filtersystem vor Sonneneinstrahlung und mechanischen Beschädigungen schützen. Nicht in der Nähe von Hitzequellen und offenem Feuer montieren.
- Vor dem Eingangsschlauch des Filtersystems muss ein Absperrventil installment sein.
Ist der Wasserdruck grober als 8,6 bar muss ein Druckminderer vor das Filtersystem eingebaut werden.
- Bei der Werkstoffauswahl von Wasserberührenden Teilen nach dem BRITA Filtersystem muss beachtet werden, dass entkarbonisiertes Wasser verfahrensbedingt frei Kohlensäure enthalt. Deshalb dürfen nur darauf geeignete Werkstoffe eingesetzt werden. Wir empfehlen die Verwendung von BRITA Schläuchen.
Die Installation aller Teile ist entsprechend den länderspezifischen Richtlinien zur Installation von Trinkwassereinrichtungen durchzuführn (z. B. in Deutschland Anschluss an das Leitungs-netz nur mit einem DVGW geprüften Rückflussverhinderer nach DIN EN 13959 oder einer hoherwertigen Absicherung gegen Rückfließen).

• Für die Aufstellung und den Betrieb des Filtersystems sind unter anderem die BG-Regeln „Arbeiten in Kichenbetrieben" des Fachausschusses „Nahrung- und Genussmittel" der BGZ (BGR111) zu beachten.

4 Installation

Achtung: Vor Installation die technischen Daten (Kapitel 9) und die Betriebs- und Sicherheitshinweise (Kapitel 3) beachten. Nach Lagerung und Transport unter 0^ ist das Produkt bei geöffneter Originalverpackung mindestens 24 Stunden vor Inbetriebnahme unter den angegebenen Umgebungs-temperatren (Kapitel 9) bei Betrieb zu lagern.

4.1 Montage des Filterkopfs, Wasseranschluss

A

• Wasserzufuhr schlieben und Spannungsvorsorgung des Endgerätes abschalten.
• Wandhalterung ⑤ an vorgesehener Position montieren.*

B

Achtung: Bei Montage Einbaumaße, Biegeradien der Schläuche und Abmessungen des Zubehörns (z. B. BRITA FlowMeter) beachten. Mit Wandhalterung nur vertical installieren! Der PURITY C1100 kann nicht mit Wandhalterung installiert werden.

C

• Schläuche am Wassereingang „IN“ 4 und -ausgang „OUT“ 3 des Filterkopfs 1 montieren. Bei G3/8"-Anschlüssen Flachdichtungen, bei John Guest-Anschlüssen Schläuche mit 8 mm Durchmesser verwenden. Bei John Guest-Anschlüssen sollen nach Montage des Schlauchs die beiden Sicherheitsclips 12 eingesetzt werden.

Achtung: Das max. Anzugsdrehmoment an G3/8"-Anschlüssen darf 14 Nm nicht überschreiben! Es dürfen nur Schlauchanschlüsse mit Flachdichtungen eingesetzt werden, da Schläuche mit konischen Verschraubungen die Anschlüsse des Filterkopfs beschädigen und zum Erlösen den Gewährleistungsanspruchs führen! Für den Geräteanschluss dürfen nur Schläuche verwendet werden, die DVGW-W 543 entsprechen. Die Verwendung von BRITA Schläuchen wird empfohlen.

D

• Bei Einsatz von PURITY C Filterköpfen 0–70 % Verschnitteinstellung ⑩ prufen (werksbeit auf 30 % eingestellt) und ggf. an die lokale Karbonathärte (PURITY C Quell ST) anpassen (Kapitel 4.2).
• Bei Einsatz von PURITY C Steam Filterköpfen 0-3 Verschritteinstellung (werks seitig auf 1 eingestellt) und ggf. anpassen (Kapitel 4.2).

• Filterkopf ① in der Wandhalterung ⑤ einrasten halten.

• Der PURITY C Steam Kopf wird ohne Wandhalterung ausgeliefert.

4.2 Einstellung Verschnitt und Kapazität

• Karbonathärte (für PURITY C Quell ST und PURITY C Steam Filterkartuschen) bzw. Gesamthärte (für PURITY C Finest Filter kartuschen) des lokalen Wassers mittels BRITA Karbonathärte-Test, bzw. BRITA Gesamthärte-Test bestimmen. Alternativ gibt der lokale Wasserversorger Auskunft zur lokalen Wasserhärte.
• Verschnitteinstellung und Kapazität entsprechend der Anwendung und der ermittelten Karbonat- bzw. Gesamthärte mittels Verschnitt- und Kapazitätstabelle (Seite 2-7) bestimmen.
  AnschlieBendieVerschnitteinstellung 10 auf den ermittelten Wert drehen.
• Zur prazisen, kontinuierlichen Kontrolle des Erschöpfungsgrads der Filterkartusche wird die Installation des BRITA FlowMeters empfohlen.
• Hinweis: Bei PURITY C Finest, PURITY C50 Fresh und PURITY C1000 AC Filterkartuschen wird das gesamte Eingangswasser filtriert. Die Filterkartusche kann mit Filterköpfen mit variablem und fest eingestelltem Verschnitt betriuben werden. Der gegebenenfalls im Filterkopf eingestellte Verschnittanteil wird nicht berücksichtigt.

4.3 Einsetzen der Filterkartusche

E F

• Lasche der Schutzkappe ⑦ nach oben abziehen, Schutzkappe entfern.
• Nächstes Austauschdatum im Datumsfeld auf Filterkartusche 6 vermerken.
• Filterkartusche ⑥ senkrecht in den Filterkopf ① einsetzen.

Achtung: Filterkartische kann nur bei geöffnetem Verriegelungsgriff eingesetzt werden. Auf richtige Positionierung der Filterkartische achten.

• Verriegelungsgriff ② bis zum spürbaren Einrasten drehen.

4.4 Inbetriebnahme

• Wasserzufuhr öffnen und Spannungsvorsorgung des Endgerätes einschalten.
• Spülventil ⑧ betätigen und Filtersystem bis zum blasenfrei und klaren Ablauf des gefilterten Wassers spulen. Es sind mindestens 2 Bettvolumen zu spulen (Kapitel 9). Hinweis: Beim Entlüften/Spullen aus Spülschlauch ⑨ austretendes Wasser in geeignetem Behälter auffangen.
• System auf eventuelle Leckagen prüfen.

5 Austausch der Filterkartusche

Die PURITY C Filterkartuschen sind nach Erreichung der angegebenen Kapazität (siehe Kapitel 6), den Angaben des Maschinenherstellers oder spätestens 12 Monate nach Inbetriebnahme auszutauschen, je nachdem, welches Ereignis früher eintritt.

Achtung: Beim Austausch alle verbleibenden Teile sorgfältig untersuchen! Defekte Teile müssen ausgetauscht, verunreinigte Teile gereinigt werden! Vor Austausch die Betriebs- und Sicherheitshinweise (Kapitel 3) beachten. Nach Lagerung und Transport unter 0^ ist das Produkt bei geöffneter Originalverpackung mindestens 24 Stunden vor Inbetriebnahme unter den angegebenen Umgebungs-temperatren (Kapitel 9) bei Betrieb zu lagern.

Hinweis: Bei geöffnetem Verriegelungsgriff ist die Wasserzufuhr in die Kartusche unterbrochen und ein Kurzschlussbetrieb mit direktem Wasserfluss vom Wassereingang zum Wasserausgang 3 möglich. (Bei Bedarf Wasserzufuhr schreiben und Spannungsvorsorgung des Endgerats abschalten.)

• Verriegelungsgriff ② öffnen.
• Spulventil ⑧ betätigen und System drucklos machen.
• Erschöpfte Filterkartusche ⑥ aus Filterkopf ① entnahmen. Dabei auf das Gewicht der Kartusche achten. Hinweis: Die Filterkartusche lasst sich zur einfachen Entnahme um 90^ in der Wandhalterung schwenken.
• Schritte unter 4.3 und 4.4 durchführten.

6 Verschnitt- und Kapazitätstabelten

Die Kapazitätstabellen für die Filtersysteme PURITY C Quell ST, PURITY C Finest und PURITY C Steam sind auf den Seiten 2-7 aufgeführrt.

Die Filtersysteme PURITY C1000 AC bzw. PURITY C50 Fresh haben eine Filterkapazität von 10.000 l bzw. 15.000 l unabhängig von der Karbonathärte und dem eingestellen Verschnittanteil. Das gesamte Eingangswasser wird filtriert.

Das Filtersystem PURITY C500 MinUp hat eine Filterkapazität von 30.000 l unabhängig von der Karbonathärte und bei einzustellendem Verschnittanteil von 0% . Das gesamte Eingangswasser wird filtriert.

Verwenden Sie für PURITY C1100 XtraSafearine die BRITA Professional Filter Service App zur Berechnung der individuellen Kapazität:

1.) Wahlen Sie dazu PURITY C1100 XtraSafe in der BRITA App
2.) Geben Sie die vor Ort gemessene Karbonathärte, Gesamthärte und Leitfähigkeit ein
3.) Wichtig: Stellen Sie den Verschnittanteil entsprechend ein, behalten Sie die individuell berechnete Kapazität im Blick und wechseln Sie rechtzeitig die Kartusche!

Hinweis: Die angegebenen Kapazitäten wurden auf Basis der gebrächlichen Anwendungs- und Maschinenverhältnisse getestet und berechnet. Aufgrund externer Einflussfaktoren (beispielsweise schwankende Rohwasserqualität und/oder Maschinentyp) kann es zu Abweichungen dieser Angaben kommt.

7 Instandhaltung

Prufen Sie das Filtersystem regelmäßig auf Leckagen. Prufen Sie die Schläuche regelmäßig auf Knickstellen. Geknickte Schläuche müssen ersetzt werden. Das komplette Filtersystem muss turnusgemäß nach spätestens 10 Jahren ab Kaufdatum ausgewechselt werden.

Die Schläuche und Rückflussverhinderer Typ EB mussen turnusgemäß spätestens nach 5 Jahren ausgewechselt werden.

Achtung: Vor Auswechselung die technischen Daten (Kapitel 9) und die Betriebs- und Sicherheitshinweise (Kapitel 3) beachten.

Reinigen Sie das Filtersystem außen regelmäßig mit einem weichen, feuchten Tuch.

Achtung: Keine atzenden Chemikalien, Reinigungslösungen oder scharfe Reinigungsmittel verwenden.

8 Fehlerbehebung

8.1 Kein Wasserfluss

Ursache: Wasserzufuhr geschlossen.

Fehlerbehebung: Wasserzufuhr am vorgeschalteten Absperrventil oder durch Schlieben des

Verriegelungsgriffs ② am Filterkopf ① offen.

8.2 Kein oder geringer Wasserfluss trotz geöffneter Wasserzufuhr

Ursache: Leitungsdruck zu gering.

Fehlerbehebung: Leitungsdruck überprüfen. Falls der Fehler weiterhin auftritt, Filtersystem und Filterkartusche überprüfen und ggf. auswechseln.

Ursache: Filterkopf nicht in FlieBrichtung montiert.

Fehlerbehebung: Filterkopf demontieren und in FlieBrichtung installieren (Kapitel 4).

8.3 Leckage

Ursache: Verschraubungen nicht ordnungsgemäß montiert.

Fehlerbehebung: Leitungsdruck überprüfen. Sümmtliche Verschraubungen überprüfen und gemäß Kapitel 4 montieren. Falls der Fehler weiterhin auftritt, Filtersystem auswechseln.

9 Technische Daten

		Filtersystem PURITY C mit Filterkartusche
Betriebsdruck 2 bar bis max. 8,6 bar
Wassereingangstemperatur 4 °C bis 30 °C
Umgebungs-temperatur	Betrieb 4 °C bis 40 °C
	Lagerung/Transport -20 °C bis 50 °C
Anschluss Wassereingang/-ausgang G3/8"		oder John Guest 8 mm
Filtersystem		C25Quell ST	C50Quell ST	C150Quell ST	C300Quell ST	C500Quell ST	C1100Quell ST
Durchfluss bei 1 bar Druckverlust		160 l/h	160 l/h	145 l/h	140 l/h	140 l/h	150 l/h
Nenndurchfluss		30 l/h	60 l/h	60 l/h	60 l/h	100 l/h	100 l/h
Druckverlust bei Nenndurchfluss		0,1 bar	0,25 bar	0,25 bar	0,25 bar	0,5 bar	0,5 bar
Bettvolumen		0,85 l	1 l	1,9 l	2,9 l	5,4 l	8,7 l
Gewicht Kartusche	Trocken	0,8 kg	1,0 kg	1,8 kg	2,8 kg	4,6 kg	7,7 kg
	Nass	1,2 kg	1,6 kg	2,8 kg	4,2 kg	6,9 kg	12,5 kg
Maße(Breite/Tiefe/Höhe)	Filtersystem(Filterkopf mitFilterkartusche)	119 mm/108 mm/219 mm	119 mm/108 mm/268 mm	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterkartusche	108 mm/108 mm/210 mm	108 mm/108 mm/259 mm	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Einbauabmessungen(vertikaler Einbau mitWandhalterung)	137 mm/130 mm/219 mm	137 mm/130 mm/268 mm	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-
Betriebslage		Horizontal oder vertikal
Anschluss Wassereingang/-ausgang G3/8"		oder John Guest 8 mm
Filtersystem		C150 Finest	C300 Finest	C500 Finest	C110 0 Finest	C500 Steam	C110 0 Steam
Durchfluss bei 1 bar Druckverlust		145 l/h	140 l/h	140 l/h	150 l/h	300 l/h	300 l/h
Nenndurchfluss 60 l/h 100 l/h
Druckverlust bei Nenndurchfluss		0,25 bar		0,5 bar		0,1 bar	0,2 bar
Bettvolumen		1,9 l	2,9 l	5,4 l	8,7 l	-	-
Gewicht Kartusche	Trocken	1,8 kg	2,8 kg	4,6 kg	7,7 kg	4,6 kg	7,7 kg
	Nass	2,8 kg	4,2 kg	6,9 kg	12,5 kg	6,9 kg	12,5 kg
Maße(Breite/Tiefe/Höhe)	Filtersystem(Filterkopf mitFilterkartusche)	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterkartusche	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Einbauabmessungen(vertikaler Einbau mit Wandhalterung)	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-	144 mm/148 mm/557 mm	-
Betriebslage		Vertikal				Horizontal oder vertikal

		Filtersystem PURITY C mit Filterkartusche
Betriebsdruck 2 bar bis max. 8,6 bar
Wassereingangstemperatur 4 °C bis 30 °C
Umgebungs-temperatur	Betrieb 4 °C bis 40 °C
	Lagerung/Transport -20 °C bis 50 °C
Anschluss Wassereingang/-ausgang G3/8"		oder John Guest 8 mm
Filtersystem		C50 Fresh	C1000 AC	C500 MinUp	C110 0 XtraSafe
Durchfluss bei 1 bar Druckverlust		160 l/h	140 l/h	-	300 l/h
Nenndurchfluss		60 l/h	30-180 l/h*	20 l/h	100 l/h
Druckverlust bei Nenndurchfluss		0,25 bar	0,2-1,4 bar*	0,1 bar	0,2 bar
Bettvolumen		1 l	0,23 l	5,4 l	8,7 l
Gewicht Kartusche	Trocken	0,8 kg	0,5 kg	7,6 kg	7,7 kg
	Nass	1,7 kg	1,0 kg	10,1 kg	12,5 kg
Maße(Breite/Tiefe/Höhe)	Filtersystem(Filterskopf mitFilterkartusche)	119 mm/108 mm/268 mm	109 mm/93 mm/238 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterkartusche	108 mm/108 mm/259 mm	88 mm/88 mm/231 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Einbauabmessungen(vertikaler Einbau mit Wandhalterung)	137 mm/130 mm/268 mm	137 mm/120 mm/238 mm	144 mm/148 mm/557 mm	-
Betriebslage		Horizontal oder vertikal		Vertical	Vertical
Nennkapazität		-	10.000 l	-	-
Chlor-Reduktion DIN EN 14898		-	>90%	-	-
Chlor-Reduktion NSF 42		-	Class I (50%)	-	-
Partikelrückhalt NSF 42		-	Class I (0,5 μm)	-	-

• Arbeitsdurchflussbereich und zugehöriger Druckverlust: 30-180 l/h / 0,2-1,4 bar

9 Technische gegevens

		PURITY C Waterfiltersystem met filterpatroon
Bedrijfsdruk 2 bar tot max. 8,6 bar
Watertemperatuur 4 °C tot 30 °C
Omgevings-temperatuur tijdens	werking 4 °C tot 40 °C
	opslag/transport -20 °C tot 50 °C
Aansluiting wateringang / wateruitgang G3/8" of John Guest 8 mm
Filter system		C25Quell ST	C50Quell ST	C150Quell ST	C300Quell ST	C500Quell ST	C1100Quell ST
Doorstroming bij 1 bar drukverlies		160 l/h	160 l/h	145 l/h	140 l/h	140 l/h	150 l/h
Nominale doorstroming		30 l/h	60 l/h	60 l/h	60 l/h	100 l/h	100 l/h
Drukverlies bij nominale doorstroming		0,1 bar	0,25 bar	0,25 bar	0,25 bar	0,5 bar	0,5 bar
Netto volume		0,85 l	1 l	1,9 l	2,9 l	5,4 l	8,7 l
Gewicht	droog	0,8 kg	1,0 kg	1,8 kg	2,8 kg	4,6 kg	7,7 kg
	nat	1,2 kg	1,6 kg	2,8 kg	4,2 kg	6,9 kg	12,5 kg
Afmetingen(breedte/diepte/hoogte)	Waterfiltersystem (filterkop met filterpatroon)	119 mm/108 mm/219 mm	119 mm/108 mm/268 mm	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterpatroon	108 mm/108 mm/210 mm	108 mm/108 mm/259 mm	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Inbouwafmetingen (verticale montage met wandhouser)	137 mm/130 mm/219 mm	137 mm/130 mm/268 mm	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-
Gebruikssituatie		horizontal of vertical

		PURITY C Waterfiltersystem met filterpatroon
Bedrijfsdruk 2 bar tot max. 8,6 bar
Watertemperatuur 4 °C tot 30 °C
Omgevings-temperatuur tijdens	werking 4 °C tot 40 °C
	opslag/transport -20 °C tot 50 °C
Aansluiting wateringang / wateruitgang G3/8" of John Guest 8 mm
Filter system		C150 Finest	C300 Finest	C500 Finest	C1100 Finest	C500 Steam	C1100 Steam
Doorstroming bij 1 bar drukverlies		145 l/h	140 l/h	140 l/h	150 l/h	300 l/h	300 l/h
Nominale doorstroming		60 l/h		100 l/h
Drukverlies bij nominale doorstroming		0,25 bar		0,5 bar		0,1 bar	0,2 bar
Netto volume		1,9 l	2,9 l	5,4 l	8,7 l	-	-
Gewicht	droog	1,8 kg	2,8 kg	4,6 kg	7,7 kg	4,6 kg	7,7 kg
	nat	2,8 kg	4,2 kg	6,9 kg	12,5 kg	6,9 kg	12,5 kg
Afmetingen(breedte/diepte/hoogte)	Waterfiltersystem (filterkop met filterpatroon)	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterpatroon	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Inbouwafmetingen(verticale montage met wandhouser)	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-	144 mm/148 mm/557 mm	-
Gebruikssituatie		vertical				horizontal of vertical

Arsag: Forskruningerne er/DDke monteret korrekt.
