| Producttype | Waterfilter voor de gastronomie |
| Merk | BRITA |
| Model | Purity C Quell ST |
| Beschikbare capaciteiten | C25, C50, C150, C300, C500, C1100 |
| Werkdruk | 2 tot 8,6 bar max |
| Inlaattemperatuur water | 4 °C tot 30 °C |
| Omgevingstemperatuur bij gebruik | 4 °C tot 40 °C |
| Aansluiting in/uit | G3/8" of John Guest 8 mm |
| Nominaal debiet (model C150) | 60 l/u |
| Drukverlies bij nominaal debiet (C150) | 0,25 bar |
| Resterende lege zone (C150) | 1,9 l |
| Droog gewicht (C150) | 1,8 kg |
| Nat gewicht (C150) | 2,8 kg |
| Afmetingen compleet systeem (C150) | 117 x 104 x 419 mm |
| Afmetingen cartridge (C150) | 104 x 104 x 410 mm |
| Bedrijfspositie | Horizontaal of verticaal |
| Filtratiefunctie | Vermindering van carbonaathardheid, calcium/magnesiumionen, organische verontreinigingen, chloor |
| Toepassingsgebied | Koffiemachines, espressomachines, automaten |
| IntelliBypass-technologie | Variabele bypass voor constante waterkwaliteit |
| Garantie | 2 jaar wettelijk |
| Onderhoud | Vervanging van de cartridge uiterlijk elke 12 maanden of volgens capaciteit |
| Certificering voedselkwaliteit | Gecontroleerd door onafhankelijke instituten |
Veelgestelde vragen - Purity C Quell ST BRITA
Gebruikersvragen over Purity C Quell ST BRITA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Waterfilter in PDF-formaat gratis! Vind uw handleiding Purity C Quell ST - BRITA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Purity C Quell ST van het merk BRITA.
GEBRUIKSAANWIJZING Purity C Quell ST BRITA
Nederlands Pagina 39-47
1 Overzicht van de begrippen
2 Algemene informatatie
3 Gebruiks- en veiligheidsvoorschriften
4 Installatie
5 Vervangen van het filterpatroon
6 Bypass- en capaciteitstabellen
7 Onderhoud
8 Verhelpen van storingen
9 Technische gegevens
Italiano Pagina 48-58
PURITY C 0-70 % filterkoppen met variabile bypass
TestedelfiltrPORITYC0-70%conby-passvariable
PURITY C 0% filterkoppen met vaste bypass

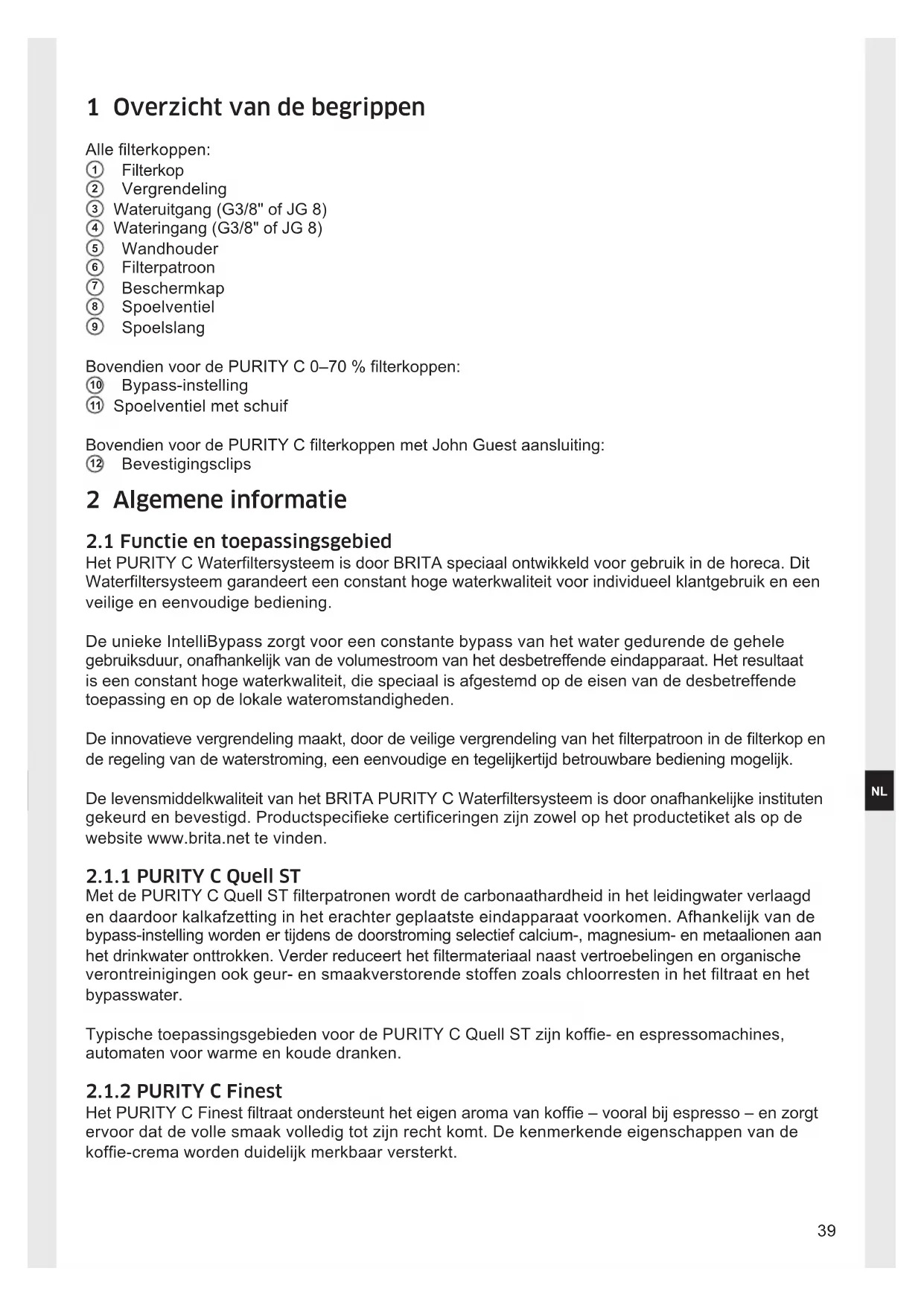

1 Overzicht van de begrippen
Alle filterkoppen:
① Filterkop
② Vergrendeling
③ Wateruitgang (G3/8" of JG 8)
④ Wateringang (G3/8" of JG 8)
⑤ Wandhouser
⑥ Filterpatroon
⑦ Beschemkap
⑧ Spoelventiel
9 Spoelslang
Bovendien voor de PURITY C 0-70 % filterkoppen:
Bypass-installing
① Spoelventiel met schuif
Bovendien voor de PURITY C filterkoppen met John Guest aansluiting:
12 Bevestigingsclips
2 Algemene informatatie
2.1 Functie en toepassingsgebied
Het PURITY C Waterfiltersystem is door BRITA special ontwikkeld voor gebruik in de horeca. Dit Waterfiltersystem garandeert een constant hoge waterkwaliteit voor individuel klantgebruik en een veilige en eenvoudige bediening.
De unique IntelliBypass zorgt voor een constante bypass van het water gedurende de gehele gebruiksduur, onafhankelijk van de volumestroom van het desbeteffende eindapparaat. Het resultaat is een constant hoge waterkwaliteit, die special is afgestemd op de eisen van de desbeteffende toepassing en op de lokale wateromstandigheden.
De innovatie vergrendeling maakt, door de veilige vergrendeling van het filterpatroon in de filterkop en de regeling van de waterstroming, een eenvoudige en tegelijkertijd betrouwbare bediening möglichk.
De levensmiddelkwaliteit van het BRITA PURITY C Waterfiltersystem is door onafhankelijkke instituten gekeurd en bevestigd. Productspecifieke certificeringen zich zowel op het productetiket als op de website www.brita.net te vinden.
2.1.1 PURITY C Quell ST
Met de PURITY C Quell ST filterpatronen worden de carbonaathardheid in het leidingwater verlaagd en daardoor kalkafzetting in het erachter geplaatste eindapparaat voorkomen. Afhankelijk van de bypass-instelling worden erijdens de doorstroming selectief calcium-, magnesium- en metaalionen aan het drinkwater ontrokken. Verder redueert het filtermaterialaal naast vertroebelingen en organische verontreinigingen ook geur- en smoakverstorende stoffen zoals chloorresten in het filtraat en het bypasswater.
Typische toepassingsgebieden voor de PURITY C Quell ST+zijn koffie- en essrssomachines, automaten voor warme en koude dranken.
2.1.2 PURITY C Finest
Het PURITY C Finest filtraat ondersteunt het eigen aroma van koffie – vooral bij espresso – en zorgt ervoor dat de volle smaak volledig tot�chtrechtkomt. De kenmerkende eigenschappen van de koffie-crema worden duidelijk merkbaar versterkt.
De PURITY C Finest filterpatronen verminderen de totale hardheid van het leidingwater en voorkomen op die manier kalk- en gipsaanslag in de erachter geplaatste machine.
Tijdens de doorstroming worden selectief calcium-, magnesium- en metaalionen aan het drinkwater onttrokken.
Verder reduc eert het filtermaterial naast vertroebelingen en organische verontreinigingen ook geur- en smoakverstorende stoffen zoals chloorresten in het filtraat.
Typische toepassingsgebieden voor de PURITY C Finest+zijn koffie- en espressomachines.
Let op: PURITY C Finest is nicht geschickt voor combisteamers en bakovens. Het gebruik na waterontharders worden afgeraden. De PURITY C Finest patronen要去en op een bypass van 0% worden ingesteld.
2.1.3 PURITY C Steam
Het BRITA PURITY C Steam-water filtersystem optimiseert kraanwater voor combi-ovens en conventionele ovens. Het ontkalkt drinkwater en redueert daarmee kalkafzetting in en op het apparaat. Afhankelijk van de bypassinstelling, worden calcium en magnesiumien evenals metaalionen zoals loed en koper selectief uit het drinkwater verwijderd. Daarnaast redueert het filtermaterialiaal Niet alleen troebelheid en organische verontreiniging, maar ook stoffen die geur en smaak afgeven. De bypassinstelling, die special is ontworpen voor combi-ovens en conventionele ovens, stelt de reductie van de carbonaathardheid af op de lokale waterhardheid voor een optimale filtraatkaliteit. De verhoogde doorstroming en het gereduceerde drukverlies zorgen voor probleemloos gebruik van de combi-oven.
2.1.4 PURITY C Fresh
Met de PURITY C50 Fresh filterpatronen worden nicht alleen vertroebelingen en organische verontreinigingen, maar ook geur- en smaakverstorende verontreinigungen in het leidingwater gereduceerd.
Schadelijke deeltjes voor de machine worden gefilterd. PURITY C50 Fresh is special ontwikkeld voor hebelijk fris water voor koffie-, effrass- en vendingautomaten.
2.1.5 PURITY C AC
Met de PURITY C1000 AC filterpatroon worden nicht alleen vertroebelingen en organische verontreinigingen, maar ook geur- en smoakverstorende stoffen verontreinigingen (bijv. chloorresten) gereducereid. Bovendien worden deeltjes tot een groote van 0,5 m door het filtermaterialiaal tegengehonden.
Typische toepassingsgebieden voor de PURITY C1000 AC+zijn vendingautomaten en op de waterleiding aangesloten drinkwaterdispensers.
2.1.6 PURITY C MinUp
PURITY C500 MinUp worden gebrukt in combinatie met BRITA PROGUARD Coffee en in gebieden met zicht water in combinatie met een PURITY C Quell ST voorfilter beiden met een bypass-installung van 0% .
2.1.7 PURITY C XtraSafe
Het BRITA PURITY C1100 XtraSafe waterfiltersystem optimiseert kraanwater special voor koffie- en verkoopautomaten, maar ook voor combi-ovens en conventionele ovens in gebieden met gips- en corrosief water.
Met volledige ontzilting van drinkwater redueert het kalk- en gipsafzettingen en het risico op corrosie in en op de apparatuur. Calcium- en magnesiumionen, chloriden en sulfaten evenals metaalionen zoals lood en koper worden selectief uit het drinkwater verwijderd. Daarnaast redueert het filtermaterialiaal nicht alleen troebelheid, maar ook stoffen die geur en smaak afgeven.
De aanbevolen bypassinstelling, die special is ontworpen voor koffie- en stoomtoepassingen, past bij de verminding van de elektrische geleidhaarheid om een optimale filtraatkwaliteit te bereiken en de machines te beschermen. De verhoogde doorstroming en het gereduceerde drukverlies zorgen voor probleemloos gebruik van de combi-oven. De PURITY C1100 XtraSafe-filterpatroon要去 worden verrangen zodra de individuel in de BRITA-app berekende filtercapaciteit is bereikt, in overeenstemming met de specificaties van de fabrikant of Niet later dan 12 maanden na de ingebruikname, als die datum erder komt. Voor het volgen van de capacititeit wordt het gebruik van een BRITA FlowMeter ten zeerste aanbevolen.
| Koffie & Vending: Filterkop: | Individuèle bypass-aan-beveling in de BRITA-app | |
| Koffie- en pressomachines / vendingautomaten | PURITY C 0–70 % filterkoppen met variabile bypass | 40% / 30% |
| Het filtersystem werkt alleen met de PURITY C 0–70 % filterkop. | ||
| Steam: Filterkop: | Aanbevolen by-passinstelling | |
| Combi-steamers en bakovens PURITY C Steam 0-3 filterkoppen met variabile bypass 2 | ||
| Het filtersystem werkt alleen met de PURITY C Steam filterkop. | ||
2.2 Garantievoorschriften
Het PURITY C Waterfiltersystem is onderhevig aan de wettelijkke garantie van 2aar vanaf de aankoopdatum. Een aanspraak op garantie kan alleen worden geclaimd als alle aanwijzingen in dit handboek opgevolgd+zijn.
2.3 Opslag/transport
Neem de omgevingseisen voor opslag en transport zoals vermeld in de technische gegevens (hoofdstuk 9) in acht.
Het handboek moet als onderdeel van het product worden beschouwd en moetijdens de gehele levensduur van het Waterfiltersystem worden bewaard en aan de eventuele volgende eigenaar worden doorgegeven.
2.4 Recycling/afvalverwijdering
Het verpakkingsmaterial van dit product is geschikt voor hergebruik en kan worden gerecycled.
Verwijder alle materialen volgens deplaatselijke voorschriften.
Gebruekte filterpatronen worden door BRITA teruggenomen bij inlevering op de adressen die op de城县kant van de omslag staan vermeld. Ook hunnen ze worden verwijderd in overeenstemming met deplaatselijk geldende verordeningen en voorschriften.
Als u de filterpatronen nicht terugstuurt, kurz u alle materialen volgens de plaatselijke voorschriften verwijderen.
3 Gebruiks- en veiligheidsvoorschriften
3.1 Gekwalificeerd personneel
Installatie en onderhoud van het Waterfiltersystem mogen uitsluitend door geschoold en geautoriseerd personeel worden uitgevoerd.
3.2 Correct gebruik
De correcte en veilige werkung van het product worden gegarandeerd wanner de aanwijzingen over installmentie, gebruik en onderhoud beschreiben in dit handboek worden opgevolgd. Gebruik alleen filterpatronen die voor het desbetreffende Waterfiltersystemezem bijn bedoeld.
3.3 Aansprakelijkheid
De installmente en de vervanging van het patroon要去en precies volgens de gevevens in dit handboek worden uitgevoerd. BRITA is Niet aansprakelijk voor eventuele schade inclusief gevolgschade, die kan ontstaan door een verkeerde installmentie of verkeerd gebruik van het product.
3.4 Specifieke veiligheidsinstructies
- Als toevoerwater voor het BRITA Waterfiltersystem mag uitsluitend water van drinkwaterkwaliteit worden gezruikt. Het BRITA Waterfiltersystem is uitsluitend geschikt voor koudwatertoepassingen binnen het in hoofdstuk 9 aangegeven ingangstemperatuurbereik van het water.
- Als van overheidswege worden geeist dat het leidingwater moet worden gekookt,要去 het Waterfiltersystem buiten werkung worden gesteld. Nadat deze maatregel is ingetrokken,要去 de filterpatronen worden verrangen en de aansluitingen worden gereinigd.
Er wordt in het algemeen aanbevolen het leidingwater voor bepaalde personen te koken (bijv. voor personen met een verminderde waarstand, of baby's). Dit geldt ook voor BRITA gefilterd water.
Opmerking voor mensen met een nieraandoening of dialysepatien: tijdens het filterproces kan het kaliumgehalte iets toenemen. Als u aan een nierziekte lijdt en/of een speciaal kaliumdieet volgt, adviseren wij u vooraf met uw arts te overleggen. - Het waterfiltraat is conform EN 1717 ingedeeld in categorie 2.
- BRITA raadt aan het Waterfiltersystemen Niet gedurende een langereperiode buiten werkinq te stellen. Als het BRITA PURITY C Waterfiltersystemen enkelerageniet in gebruik is, adviseren wij het Waterfiltersystem met het in onderstaande tabel vermelde spoelvolume te spoelen.
| Filterpatroon Spoelvolume | na 2-3 davon stagnatie | Spoelvolume na 4 weken stagnatie |
| PURITY C25* 1,4 liter 14 liter | ||
| PURITY C50 2 liter 20 liter | ||
| PURITY C150 3 liter 30 liter | ||
| PURITY C300 6 liter 60 liter | ||
| PURITY C500 10 liter 100 liter | ||
| PURITY C1100 18 liter 180 liter | ||
| PURITY C1000 AC 1 liter 10 liter | ||
| PURITY C500 MinUp 0 liter 0 liter |
*enkel beschikbaar in Spanje, Frankrijk en Italiie
Tijdens de werkung mag het Waterfiltersystem nicht geopend of gedemonteerd worden. Ook het filterpatroon mag nicht worden geopend.
- Productiecode
| Productiecode op de filterkop – Voorbeeld: H 9375 01381 | |
| 9 | Productiejaar, hier: 2019 |
| 37 | Productieweek, hier: kalenderweek 37 |
| 5 | Productiedag van maandag (1) tot vrijdag (5), hier: vrijdag |
| 01381 | doorlopend identificatienummer |
| Productiecode op het filterpatroon - Voorbeeld: B9224350010 | |
| 9 | Productiejaar, hier: 2019 |
| 22 | Productieweek, hier: kalenderweek 22 |
| 4 | Productiedag van maandag (1) tot vrijdag (5), hier: donderdag |
| 35 | Nummer van de mengvariant, hier: nr. 35 |
| 0010 | Iopend nummer van het filterpatroon, hier het tiende patroon; het nummer worden teruggesteld aan het begin van een nieuwe dag |
3.5 Veiligheidstechnische montagevoorschriften
- Het eindapparaat waarvoor het filter worden gebruikt, moet voord de installmentie vrij van kalk- en gipsanslag+zijn.
- Bescherm het Waterfiltersysteme gegen direct zonlicht en mechanische beschadigingen. Niet in de nabijheid van hittebronnen en open vuur monteren.
Voor de toevoerslang van het Waterfiltersystem moet een aflsuitventiel geinstalleerd zich. -
Als de waterdruk hoger is dan 8,6 bar, moet er een redueerventiel voor het Waterfiltersystem worden gemonteerd.
-
Bij de materiaalselectie van de onderdelen die in contact komen met water na het BRITA Waterfiltersystem moet erop worden gelet dat het gedecarboniseerde water als gevolg van het proces koolzuur bevat. Daarom mogen uitsluitend waarvoor geschikte materialen worden gebruikt. Hiervoor worden de toepassing van BRITA slangensets aanbevolen.
- De installmentie van alle onderdelen moet overeenkomstig de landspecifieke richtlijnen voor de installmentie van drinkwatersystemen worden uitgevoerd.
4 Installatie
Attentie: neem voor de installmentie de technische gegevens (hoofdstuk 9) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht. Na opslag en transport onder 0^ 要去 het product in de geopende, originele verpakking minstens 24 uur voor de inbedrijfstelling bij de opgegeven omgevingstemperatuur tijdens bedrijf (hoofdstuk 9) worden bewaard.
4.1 Montage van de filterkop, wateraansluiting
- Watertoevoer aflsuiten en het eindapparaat uitschakelen.
A Wandhouser 5 op de hiervoort bestemde positie monteren.*
B Attentie: houd bij de montage rekening met de inbouwmaten, buigradiussen van de slangen en afmetingen van de accessoires (bijv. BRITA FlowMeter). Bij montage met de wandhouser, uitsluitend verticaal installeren! De PURITY C1100 kan nicht met de wandhouser worden geinstalleerd.
Slangen op de wateringang "IN" 4 en -uitgang "OUT" 3 van de filterkop 1 monteren.
Gebruik bij G 3/8" aansluitingen vlakte afdichtingen en gebruik bij John Guest-aansluitingen slangen met een diameter van 8mm .Bij John Guest aansluitingen要去en na montage van de slang de beiden bevestigingsclips 12 worden gebruikt.
口 Attentie: het max. aanhaalkoppel bij G 3/8" aansluitingen mag Niet groter zichn dan 14 Nm! Er mogen uitsluitend slangaansluitingen met vlakke afdichtingen gebruikt worden. Slangen met conische schroefverbindingen können namelijk de aansluitingen van de filterkop beschadigen. Hierdoor kan de aanspraak op garantie vervallen! Het gebruik van BRITA slangensets (hoofdstuk 10) worden aanbevolen.
D
- Bij gebruik van filterkoppen PURITY C Steam moet de bypass-instelling 10 worden getest (deze is in de fabriek op 1 ingesteld) en zo nodig worden aangepast. Zie hiervoor ook paragraaf 4.2.
- Filterkop ① in de wandhouser ⑤ vastklikken.
- De PURITY C Steam-filterkop worden geleverd zonder wandhouser.
4.2 Installing van bypass en capaciteit voor filterkoppen PURITY C 0-70 %
- Carbonaathardheid (voor PURITY C Quell ST en PURITY C Steam filterpatronen) of de totale hardheid (voor PURITY C Finest filterpatronen) van hetplaatselijke water bepalen door middel van de BRITA-carbonaathardheidstest of de BRITA totale hardheidstest. In plaats hiervan kan bij hetplaatselijke drinkwaterbedrijf de waterhardheid worden opgevraagd.
- De bypass-installing en de capaciteit overeenkomstig de toepassing en de vastgestelde carbonaathardheid aan de hand van de bypass- en capaciteitstabel (pageina 2-7) bepalen.
- Vervolgens de bypass-installung op de vastgestelde Waarde instellen.
Voor de precieze, continue controle van de uitputtingsgraad van het filterpatroon wordt de installation van de BRITA FlowMeter aanbevolen. - Aanwijzing: Bij PURITY C Finest, PURITY C50 Fresh en PURITY C1000 AC filterpatronen worden al het leidingwater gefilterd. Het filterpatroon kan met filterkoppen met een variabel en vast ingestelde bypass worden gebruikt. Met de eventueel in de filterkop ingestelde bypass worden geen rekening gehonden.
4.3 Plaatsen van het filterpatroon
Trek het lipje van de beschemkap omhoog en er af en verwijder de beschemmpkap.
- De volgende verwangingsdatum in het datumvak op de filterpatroon noteren ⑥.
- Filterpatroon 6 vertical in de filterkop 1 plaatsen Attentie: het filterpatroon kan alleen bij een geopende vergrendeling geplaatst worden. Zorg voor een juiste plaatsing van het filterpatroon.
- De vergrendeling ② draaien tot hij merkbaar vastklikt.
4.4 Inbedrijftelling
- Open de watertoevoer en schakel de voeding van het eindapparaat UIT.
- Het spoelventiel (8) activeren en het Waterfiltersystem speloen totdat het gefilterde water helder en zonder luchtbellen is. Er moet met minimaal 2 netto volumes worden gespoeld (Hoofdstuk 9).
Aanwijzing: bij het ontluchten/spoelen van de spoelslang ⑨ het weglopende water opvangen in een geschikt reservoir.
- Controller het system op eventuele lekkages.
5 Vervangen van het filterpatroon
Het PURITY C filterpatroon moet na het bereiken van de opgegeven capaciteit (zie hoofdstuk 6), overeenkomstig de specificaties van de machinefabrikant of uiterlijk 12 maanden na inbedrijfstelling worden verrangen, welke van beiden het eerst van toepassing is.
Attentie: bij het verwangen alle overige onderdelen zorgvuldig controleren! Defecte onderdelen要去en verwangen worden, verontreinigde delen dienen gereinigde te worden! Voor de verwangde bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen. Na opslag en transport onder 0^ moet het product in de geopende, originele verpakking minstens 24 uur voor de inbedrijfstelling bij de opgegeven omgevingstemperatuur tijdens bedrijf (hoofdstuk 9) worden bewaard.
Opmerking: Bij geopende vergrendeling is de watertoevoer maar het filterpatroon onderbroken en is directe waterstroming van de wateringgang ④ maar de wateruitgang ③ möglichk. (Indien nodig, watertoevoer afluien en voeding van het eindapparaat uitschakelen).
- De vergrendeling ② openen.
- Het spoelventiel ⑧ activeren en het systeme drukloos make.
- Het gekrukke filterpatroon ⑥ uit de filterkop ① verwijderen. Daarbij op het gewicht van het patroon letten.
Aanwijzing: Het filterpatroon kan voor een gemakkelijke verwijdering 90^ in de wandhouder gedraaid worden.
- Stappen onder 4.3 en 4.4 UITvoeren.
6 Bypass- en capacititeitstabelten
De capaciteitstabellen voor de Waterfiltersystemen PURITY C Quell ST, PURITY C Finest en PURITY C Steam zijn op pag. 2-7 weergegeven.
De Waterfiltersystemen PURITY C1000 AC resp. PURITY C50 Fresh hebben een filtercapaciteit van 10.000 I resp. 15.000 I, onafhankelijk van de carbonaathardheid en de ingestelde bypass. Al het leidingwater worden gefilterd.
Het waterfiltersystem PURITY C500 MinUp het een filtercapaciteit van 30.000 I onafhankelijk van de carbonaathardheid en met een bypass-installung van 0% . Al het leidingwater worden gefilterd.
Gebruik voor de PURITY C1100 XtraSafe de BRITA Professional Filter Service App voor individuele capaciteitsberekening:
1.) Selecteer PURITY C1100 XtraSafe in de BRITA-app
2.) Voer lokaal gemeten carbonaathardheid, totale hardheid en geleidhaarheid in
3.) Belangrijk: Stel de bypass in volgens het advies, volg de individuel berekende capaciteit en verrang de patroon opijd!
Opmerking: de aangegeven capaciteiten zijn op basis van de gebruikelijkte toepassings- en machineomstandigheden getest en berekend. Op basis van de externe invloedsfactoren (bijvoorbeeld leidingwater van wisselende kwaliteit en/of machinetype) können er afwijkingen ten opzichte van deze waarden ontstaan.
7 Onderhoud
Controller het Waterfiltersystem regelmatig op lekkage. Controller de slangen regelmatig op knikken. Geknikte slangen要去en worden verrangen.
Het complete waterfiltersystem moet ten minste om de 10aar vanaf de aankoopdatum worden verrangen. De slangen moeten ten minste om de 5aar worden verrangen.
! Attentie: vór verranging de technische gegevens (hoofdstuk 9) en de bedrijfs- en veiligheidsvoorschriften (hoofdstuk 3) in acht nemen.
Reinig de buitenkant van het Waterfiltersystem regelmatig met een zachte, vochtige doeck.
Opmerking: Gebruik waar bij geen agressieve chemicaliën, reinigingsoplossingen of schurende reinigingsmiddelen.
8 Verhelpen van storingen
8.1 Geen Water
Oorzaak: Watertoevoer gesloten.
Verhelpen: Watertoevoer aan de ervoor geschakelde aflsuitventiel openen of vergrendeling
② op de filterkop ① openen.
8.2 Geen of weinig water ondanks geopende watertoevoer
Oorzaak: Waterdruk tegering.
Verhelpen: Waterdruk controleren. Als de storing nog steeds optreedt, het Waterfiltersystemen het filterpatroon controleren en eventueel verwangen.
Oorzaak: Filterkop nicht in stromingsrichting gemonteerd.
Verhelpen: Filterkop demonteren en in stromingsrichting installeren (hoofdstuk 4).
8.3 Lekkage
Oorzaak: Schroefverbindingen nicht correct gemonteerd.
Verhelpen: Waterdruk controleren. Alle schroefverbindingen controleren en overeenkomstig hoofdstuk 4 monteren. Als de storing blijft bestaan, het Waterfiltersystem verwangen.
| PURITY C Waterfiltersystem met filterpatroon | |||||
| Bedrijfsdruk 2 bar tot max. 8,6 bar | |||||
| Watertemperatuur 4 °C tot 30 °C | |||||
| Omgevings-temperatuur tijdens | werking 4 °C tot 40 °C | ||||
| opslag/transport -20 °C tot 50 °C | |||||
| Aansluiting wateringang / wateruitgang G3/8" of John Guest 8 mm | |||||
| Filter system | C50 Fresh | C1000 AC | C500 MinUp | C1100 XtraSafe | |
| Doorstroming bij 1 bar drukverlies 160 l/h 140 | I/h - 300 l/h | ||||
| Nominale doorstroming | 60 l/h | 30-180 l/h* | 20 l/h | 100 l/h | |
| Drukverlies bij nominale doorstroming | 0,25 bar | 0,2-1,4 bar* | 0,1 bar | 0,2 bar | |
| Netto volume | 1 l | 0,23 l | 5,4 l | 8,7 l | |
| Gewicht | droog | 0,8 kg | 0,5 kg | 7,6 kg | 7,7 kg |
| nat | 1,7 kg | 1,0 kg | 10,1 kg | 12,5 kg | |
| Afmetingen (breedte/ diepte/ hoothe) | Waterfiltersystem (filterkop met filterpatroon) | 119 mm/108 mm/268 mm | 109 mm/93 mm/238 mm | 144 mm/144 mm/557 mm | 184 mm/184 mm/557 mm |
| Filterpatroon | 108 mm/108 mm/259 mm | 88 mm/88 mm/231 mm | 144 mm/144 mm/548 mm | 184 mm/184 mm/548 mm | |
| Inbouwafmetingen (verticale montage met wandhouser) | 137 mm/130 mm/268 mm | 137 mm/120 mm/238 mm | 144 mm/148 mm/557 mm | - | |
| Gebruikssituatie | horizontal of vertical | vertical | vertical | ||
| Nominale filtercapaciteit | - | 10.000 l | - | - | |
| Chloor filtratie DIN EN 14898 | - | >90 % | - | - | |
| Chloor filtratie NSF 42 | - | Class I (50 %) | - | - | |
| Deeltjesretentie NSF 42 | - | Class I (0,5 μm) | - | - | |
- Doorstromingsbereik en bijbehorend drukverlies: 30-180 l/h / 0,2-1,4 bar
8.1 Het noToKa BOdBi
PnunHa: npeekpbTa noDaay BOnbl.
YcTpaHHeH: OTKpoIte 3aInpaIOuIN BeHTnJIb (KnaNaH) IJNPOaU NBObl BΦnJIbTp INN
3akpoIte 6JIOKpyUOyU pyKoTky ② Ha roIobHou yAcTN qNJIbTpA ①.
8.2 OTCyTCTBnE nIIN cna6bI NOtOK BObl npN OTKpbITOn NOdaYe BObl.
PpnuHa: DabJIeHnB BOIOnpoBOJHO CETn HeIOCTaTOUHO nIpa6ObI φnIbTpα (rnaBa 9).
YcTpaHHe: npOBepbTe DaBHeHne B BOIOnpOBOHO CEtn. Pn DaBHeHn, oBeCneuBaIOUeM HopMaIbHyIO pa6Otu FInbTpA, npOBepbTe FInbTp-CnCTEmy, a TaKke CMeHHbIK KapTpIaX. Pn Heo6xOAnMoCTn 3aMeHnte.
PnunHa: rnoBna yactb nIbTp aYcTaHOBJeHa c HapyuHHeHm HAnpaBHeHn noToKa.
YcTpaHHeHne: dEmoHTnpuIte rOIOHyU qAcTh bIbTpna U yCTaHOBnTE B COOTBeTCTBm
c HanpaBJIeHHeM NToKa (TJIaBa 4).
8.3 IpoTeuKa
PnunHa: pe3b6OBbIe COeINHeHry yCTaHOBneHbI HeIpaBnIbHo.
YcTpaHHeHne: npOBepbTe DaBHeHne B BOOnpOBoHOH Cetn. PpOBepbTe BCE pe3b60BbIe
coeHHeHnI npOn3BeDnTe yCTaHOBky B COOTBeTCTBnC rnaBoi 4. Ecn HncnpabHocTh coxpaHReTc, 3aMeHInTe qnIbTp-cnCTeMy.
9 TexHnueckne npaMeTpbl
Kanaaldijk Noord 109 G
NL-5642JA Eindhoven
tel +31 (0) 40 281 39 59
fax +31 (0) 40 281 84 36
info@brita.nl
www.brita.nl
