BEDIENUNGSANLEITUNG HZ350 Antari

ANTARI HZ-350 Hazer entschieden haben

Einführung

Vielen Dank, dass Sie sich für den ANTARI HZ-350 Hazer entschieden haben. Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine zuverlässige und überzeugende Leistung Ihrer Antari-Nebelmaschine freuen.

Bitte halten Sie sich an diese Bedienungs- und Sicherheits-anweisungen, um eine lange und sichere Lebensdauer Ihrer Nebelmaschine sicherzustellen.

Stromschlaggefahr

◆ Vor Nässe schützen.
◆ Verwenden Sie bitte ausschließlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird.
◆ Vor Befüllen des Tanks ist Ihre Antari-Nebelmaschine immer vom Netz zu trennen.
Nach dem Betrieb trennen Sie bitte die Maschine vom Netz oder schalten sie aus.
Diese Maschine ist nicht wassergeschützt. Sollte Feuchtigkeit, Wasser oder Flüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Reinigen Sie die Maschine mit einem trockenen Tuch und halten Sie eine Betriebspause ein. Sollten bei erneutem Betrieb Probleme auftreten, kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler.

BRANDGEFAHR

Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten. Bitte versuchen Sie nicht, das Gehäuse auseinanderzubauen oder zu verändern. Bei Nichtbeachtung kann das Gerät beschädigt werden oder Verbrennungsgefahr bestehen!
- Nur für Erwachsene. Die Maschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
◆ Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung

zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 20 cm um und über dem Gerät ein.

Richten Sie die Austrittsdüse niemals auf offene Flammen und leicht entflammbare Gegenstände.
Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.
◆ Verwenden Sie nur die Antari-Nebelflüssigkeit HZL oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Bitte verwenden Sie keine anderen Flüssigkeiten, da dies den Verschleiß von Teilen im Geräteinneren herbeiführen kann.
◆ Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, stellen Sie den Betrieb ein. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank vollständig indem Sie die Maschine auf den Kopf stellen oder Nebel ausstoßen, verpacken Sie die Maschine sorgfältig (am besten in der Original-verpackung) und schicken Sie sie bei Ihrem Antari-Händler ein.
◆ Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.

Bitte beachten Sie alle auf Ihrem Antari-Gerät angebrachten Warnhinweise und Anweisungen.

AUSPACKEN UND PRÜFEN DER MASCHINE

Öffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Bevor Sie mit der Inbetriebnahme Ihrer Antari-Maschine beginnen, stellen Sie sicher, dass kein offensichtlicher Transportschaden vorliegt. Falls das Gehäuse der Maschine oder das Kabel beschädigt sein sollte, schließen Sie sie nicht ans Netz an und versuchen Sie nicht, sie zu benutzen, bevor Sie Ihren Antari-Händler kontaktiert haben.

Inbetriebnahme & Nebelflüssigkeit einfüllen

1. Platzieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein.
2. Entfernen Sie den Tankverschluss und füllen Sie vorsichtig Nebelflüssigkeit hinein. Bei Überfüllung kann die Maschine beschädigt werden. Prüfen Sie den Füllstand nachdem Sie 1 Liter Nebelflüssigkeit eingefüllt haben. Füllen Sie nicht mehr Flüssigkeit ein als bis zur oberen Markierung der Füllstandanzeige.
3. Verwenden Sie nur die Antari-Nebelflüssigkeit HZL oder hochwertige Nebelflüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können Personen- und Umweltschäden verursachen oder den Verschleiß von Teilen im Geräteinneren herbeiführen. Schäden, die von anderen

Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.

1. Stellen Sie den Netzschalter auf der Rückseite des Geräts auf "ON". Vergewissern Sie sich, dass die rote Betriebsanzeige leuchtet.

SENDEEINHEITEN ADRESSIEREN

Nach dem Einschalten zeigt das Display zeigt kurz "Antari HZ-350", gefolgt von "Version 1.0" und "Wireless Setup..." (Funkeinstellung). Für die nächsten 15 Sekunden befindet sich die Maschine im Einstellmodus für die Registrierung von Funkfernbedienungen. Während dieser Phase können bis zu 5 Fernbedienungen gleichzeitig auf die Maschine adressiert werden. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden. Ebenso ist es möglich mit einer Fernbedienung eine unbegrenzte Anzahl von Maschinen parallel steuern. Dafür müssen die Maschinen gleichzeitig in Betrieb genommen werden. Wird keine Fernbedienung während des Funkeinstellmodus auf die Maschine adressiert, bleibt die Einstellung aus dem vorhergenden Betrieb erhalten.

Zur Registrierung einer Funkfernbedienung drücken Sie die Taste "A". Bei ordnungsgemäßer Signalübertragung ertönt ein Signalton und das Display beginnt zu blinken. Nach 15 Sekunden wird der Einstellmodus beendet und das Display zeigt "Wireless Setup OK" (Funkeinstellung OK). Es kann dann keine weitere Fernbedienung hinzugefügt werden. Die Maschine ist nun bereit zum Nebelausstoß und das Display zeigt "Ready To Haze". Zusätzlich wird ein "W" für Wireless (Funk) angezeigt, wenn diese Funktion aktiviert ist.

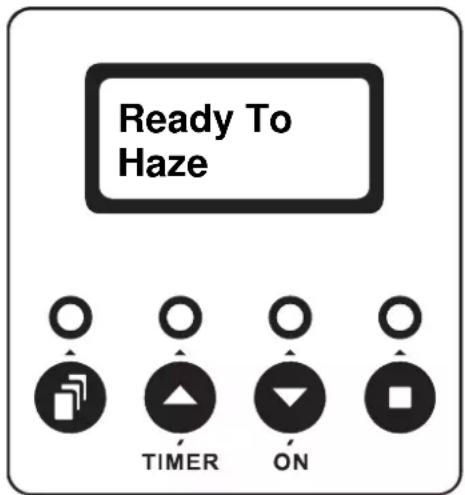

Bedienfeld

Das integrierte Bedienfeld verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Mit dem Bedienfeld kann der Anwender individuell Nebeldauer und Intervall sowie die DMX-Adresse, die Funkfunktion und den Schnellstartmodus einstellen. Das Bedienfeld umfasst vier Tasten. Auf der LCD-Anzeige werden alle Betriebsparameter dargestellt, die automatisch in einem nichtflüchtigen Speicher gespeichert werden. Dadurch bleiben alle Einstellungen erhalten, auch wenn die Maschine ausgeschaltet wird.

Ready To Haze O TIMER ON

-Menüeinstellungen

Sie können die notwendigen Menüestellungen mit den Bedientasten vornehmen, wenn das Display "Ready To Haze" [nebelbereit] anzeigt. Drücken Sie die Taste MENU 📂, um die einzelnen Menüpunkte in folgender Reihenfolge aufzurufen.

-Zeitintervalle für den Timer-Betrieb einstellen

Drücken Sie die Taste MENU 📋, bis auf der Anzeige "Interval Set" [Intervall einstellen] erscheint. Verwenden Sie die Tasten Up/Timer ▲ und Down/On ▼, um die Zeitintervalle (d. h. die Pausen zwischen den einzelnen Nebelausstößen) für den Timer-Betrieb zwischen 5 und 200 Sekunden einzustellen.

-Nebeldauer für den Timer-Betrieb einstellen

Drücken Sie die Taste MENU 📋, bis auf der Anzeige "Duration Set" [Zeitdauer einstellen] erscheint. Verwenden Sie die Tasten Up/Timer ▼ und Down/On ▲, um die Zeitdauer der Nebelausstöße zwischen 5 und 200 Sekunden einzustellen.

-DMX512-Adresse einstellen

Drücken Sie die Taste MENU 📋, bis auf der Anzeige "DMX512 Add" erscheint. Verwenden Sie die Tasten Up/Timer ▲ und Down/On ▼, um die DMX-Startadresse einzustellen. Bitte beachten Sie Kapitel DMX512-Einstellungen für weiterführende Informationen zum DMX-Betrieb.

-Funkfunktion an- und ausschalten

Drücken Sie die Taste MENU 📇, bis auf der Anzeige "Wireless On" [Funkfunktion An] erscheint. Verwenden Sie die Tasten Up/Timer ▲ und Down/On ▼, um die Funkfunktion zu deaktivieren [Anzeige "Wireless Off"] und wieder zu aktivieren [Anzeige "Wireless On"].

-Quick Start

Drücken Sie die Taste MENU 📋, bis auf der Anzeige "Quick Start On" [Schnellstart An] erscheint. Verwenden Sie die Tasten Up/Timer ▲ und Down/On ▼, um den Schnellstartmodus zu deaktivieren [Anzeige "Quick Start Off"] und wieder zu aktivieren [Anzeige "Quick Start On"].

Wenn der Schnellstartmodus aktiviert ist, ruft die Maschine beim Einschalten die zuletzt gewählte Betriebsart auf. Wurde zuletzt Timer- oder Dauerbetrieb angewählt, beginnt die Maschine sofort Nebel auszustoßen. Wenn kein Ausstoßmodus angewählt war, zeigt das Display "Ready To Haze".

-Timer-Betrieb

Im Timer-Betrieb stößt das Gerät automatisch Nebel aus. Die Zeitintervalle und die Nebeldauer richten sich nach den jeweiligen Menüeinstellungen. Drücken Sie die Taste Up/Timer ▲m den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitintervall. Das Gerät zählt rückwärts bis auf 0 Sekunden und löst den Nebelausstoß aus. Zum Ausschalten des Timer-Betriebs drücken Sie die Taste Stop □. Die Maschine ist in der Lage dauerhaft Nebel auszustoßen ohne nachzuheizen.

-Dauerbetrieb

Drücken Sie die Taste Down/On ▼, um einen dauerhaften Nebelausstoß auszulösen. Um den Nebelausstoß zu stoppen, drücken Sie die Taste Stop □. Die Maschine ist in der Lage dauerhaft Nebel auszustoßen ohne nachzuheizen.

FUNKFERNSTEUERUNG W-1

Das Funkfernsteuersystem W-1 besteht aus einer Sendeeinheit mit zwei Tasten für den Nebelausstoß und einer Empfängereinheit, die an der Maschine angebracht ist.

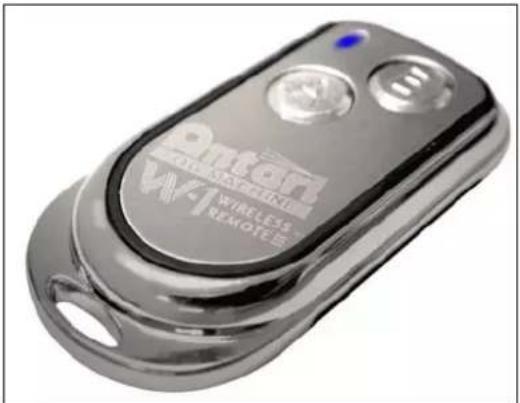

Sendeeinheit

Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Mit einer adressierten Fernbedienung lässt sich eine unbegrenzte Anzahl von Maschinen parallel steuern. Drücken Sie die Taste "A", um den Nebelausstoß auszulösen. Zur Kontrolle leuchtet die blaue LED. Um den Nebelausstoß zu stoppen, drücken Sie die Taste "B".

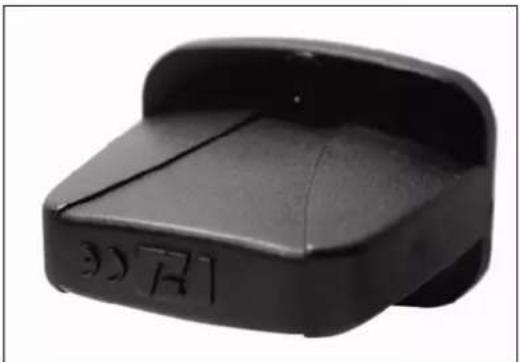

Empfänger

Der Empfänger wurde im Werk getestet und an der Maschine angebracht. Versuchen Sie nicht ihn zu entfernen. Der Empfänger kann von bis zu 5 Sendeeinheiten gesteuert werden, die auf die Maschine adressiert sind.

-Batteriewechsel an der Sendeeinheit

Lässt die Reichweite der Sendeeinheit nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Lösen Sie dazu die Gehäuseabdeckung und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische 12-V-Batterie ein und bringen Sie die Gehäuseabdeckung wieder an.

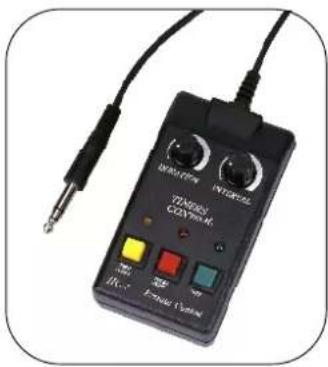

HC-1 Fernbedienung (Zubehör)

Die HC-1 ist eine multifunktionale Fernbedienung. Sie verfügt über ein 10 Meter langes Kabel mit 6,3-mm-Stereo-Klinkenstecker.

TIMIEN CO2Y01A INTUANCE INTEL INTEL E-Mode Control

Rote Taste – Fernbedienung an/aus

Drücken Sie die Taste, um die HC-1 zu aktivieren. Die rote Betriebsanzeige leuchtet.

Grüne Taste – Nebelausstoß

Halten Sie die Taste gedrückt, um einen dauerhaften Nebelausstoß auszulösen. Sobald Sie die Taste wieder lösen, wird der Nebelausstoß gestoppt.

Gelbe Taste – Timer an/aus

Regler für Zeitdauer und Intervall

Drücken Sie die gelbe Taste, um die Timerfunktion für die beiden Regler DURATION und INTERVAL zu aktivieren. Verwenden Sie den Regler INTERVAL, um die Zeitintervalle (d. h. die Pausen

zwischen den einzelnen Nebelausstößen) für den Timer-Betrieb zwischen 10 und 200 Sekunden einzustellen. Verwenden Sie den Regler INTERVAL, um die Zeitdauer der Nebelausstöße zwischen 5 und 200 Sekunden einzustellen.

DMX-Steuerung

Die Maschine verfügt über ein DMX512-System. Der Adressierung erfolgt über das Bedienfeld. Die Maschine kann über einen Steuerkanal ein- und ausgeschaltet werden. Der Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Das Ein- und Ausschalten kann auch mit einem DMX-Controller oder mit der DMX-Steuersoftware programmiert werden.

Kanal A

11-255 = an

0-10 = aus

Zwischen den Werten 0 und 10 von Steuerkanal A ist die Maschine aus. Zwischen den Werten 129 bis 255 ist sie an.

Hinweis: Im DMX-Betrieb können das Bedienfeld, die Funkfernsteuerung W-1 oder die Fernbedienung HC-1 nicht mehr zur Steuerung der Maschine verwendet werden.

ACHTUNG

Trinken Sie niemals Nebelflüssigkeit. Sollte es dennoch einmal verschluckt werden, konsultieren Sie bitte sofort einen Arzt. Sollte die Haut oder die Augen einmal mit Nebelflüssigkeit in Berührung kommen, bitte sorgfältig mit Wasser auswaschen.

• Der Lüfter auf der Rückseite schaltet 60 Sekunden nach dem Nebelausstoß ab, um ausreichende Belüftung zu gewährleisten. Schalten Sie daher die Maschine erst aus, nachdem der Lüfter stoppt.
• Wenn Sie o. g. Bedienungshinweise befolgt haben und Sie dennoch einen verminderten Ausstoß, Pumpgeräusche oder überhaupt keinen Ausstoß feststellen, sofort die Maschine vom Netz trennen. Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung, den Anschluss zur Fernbedienung und die Stromversorgung. Befindet sich alles in einwandfreiem Zustand, schließen Sie das Gerät erneut ans Netz an. Funktioniert das Gerät nach wie vor nicht, setzen Sie es bitte außer Betrieb. Andernfalls können bleibende Schäden am Gerät verursacht werden. Schicken Sie das Gerät bei Ihrem Antari-Händler ein. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.

Nebelflüssigkeit

Die Antari-Nebelflüssigkeit HZL wurde speziell für die HZ-350 entwickelt. Bei dieser Flüssigkeit handelt es sich um eine ungiftige Lösung, die einen reinen, lichtdurchlässigen Dunst mit außergewöhnlich langer Dauer und geringem Feuchtigkeitsgrad erzeugt.

Wichtig: Vermischen Sie niemals Nebelflüssigkeiten auf Ölbasis mit Nebelflüssigkeiten auf Wasserbasis. Bevor Sie den Typ der Nebelflüssigkeit wechseln, entleeren Sie den Tank vollständig, um eine Vermischung zu vermeiden.

Technische Daten

Modell	HZ-350
Spannungsversorgung	100~120 V AC 50/60 Hz	220~240 V AC 50/60 Hz
Gesamtanschlusswert	315 W
Ausstoßvolumen	ca. 68 m3/Min.
Tankinhalt	2,8 Liter
Fluidverbrauch	21 Stunden/Liter
Gewicht	14.2 kg
Maße (LxBxH)	492 x 273 x 315 mm

Zulassung

Dieses Produkt entspricht der R&TTE-Richtlinie (Radio and Telecommunication Technical Equipment) der Europäischen Union und der Geräteklasse 1. Das Produkt besitzt eine

Allgemeinzuteilung in den Staaten der Europäischen Union und ist anmelde- und gebührenfrei. Für den Betrieb in einem anderen Land außerhalb der EU kann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen.

Bitte bewahren Sie diese Anleitung gut auf.
