BEDIENUNGSANLEITUNG Tempesta 24 Lavor

PROBLEMES ET SOLUTIONS

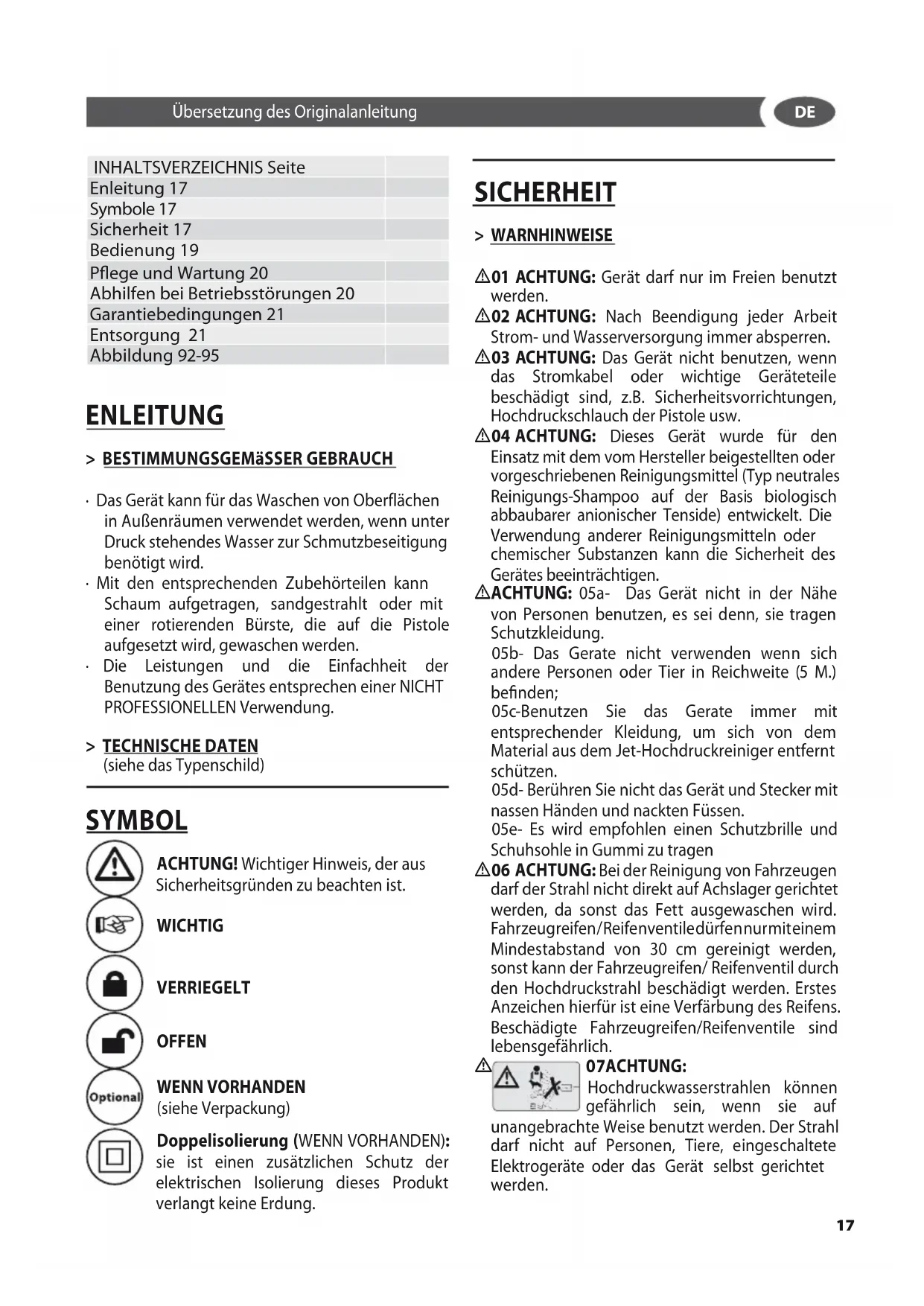

INHALTSVERZEICHNIS Site

Enleitung 17

Symbole 17

Sicherheit 17

Bedienung 19

Pflege und Wartung 20

Abhilfen bei Betriebsstörungen 20

Garantiebedingungen 21

Entsorgung 21

Abbildung 92-95

ENLEITUNG

>BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät kann für das Waschen von Oberflächen in Außenräumen verwendet werden, wenn unter Druck stehendes Wasser zur Schmutzbeseitigung besteht wird.
- Mit den entsprechenden Zubehörteilen kann Schaum aufgetragen, sandgestrahl oder mit einer rotierenden Bürste, die auf die Pistole aufgesetzt wird, gewaschen werden.
Die Leistungen und die Einfachheit der Benutzung des Gerätes entsprechen einer NICT PROFESSIONELLEN Verwendung.

> TECHNISCHE DATEN

(siehe das Typenschild)

SYMBOL

ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist.

WICHTIG

VERRIEGELT

OFFEN

WENNVORHANDEN

(siehe Verpackung)

Doppelisolierung (WENN VORHANDEN): sie ist einen zusätzlichen Schutz der elektrischen Isolierung这点 Produkt verlangt keine Erdung.

SICHERHEIT

>WARNHINWEISE

01 ACHTUNG: Gerätarf nur im Freien benutzt werden.
02 ACHTUNG: Nach Beendigung jeder Arbeit Strom- und Wasserversorgung immer absperren.
03 ACHTUNG: Das Gerät nicht benutzen, wenn das Stromkabel oder wichtige Geräteile beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschlauch der Pistole usw.
04 ACHTUNG: Dieses Gerät wurde für den Einsatz mit dem vom Hersteller beigestellten oder vorgeschreibenben Reinigungsmittel (Typ neutrales Reinigungshampoo auf der Basis biologisch abbaubarer anionischer Tenside) entwickelt. Die Verwendung anderer Reinigungsmitteln oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen.
ACHTUNG: 05a- Das Gerät nicht in der Nähve von Personen benutzen, es sei dess, sie tragen Schutzkleidung.

05b-Das Gerate nicht verwenden wenn sich andere Personen oder Tier in Reichweite (5 M.) befinden;

05c-Benutzen Sie das Gerate immer mit entsprechender Kleidung, um sich von dem Material aus dem Jet-Hochdruckreiniger entwickert schützen.

05d- Berühren Sie nicht das Gerät und Stecker mit nassen Händen und nachten Füssen.

05e- Es wird empfohlen einen Schutzbrille und Schuhsohle in Gummi zu tragen

06 ACHTUNG: Bei der Reinigung von Fahrzeugen darf der Strahl nicht direkt auf Achslager gerichtet werden, da sonst das Fett ausgewaschen wird. Fahrzeugreifen/Reifenventiledurfennurmineinem Mindestabstand von 30~cm gereinigt werden, sonst kann der Fahrzeugreifen/Reifenventil durch den Hochdruckstrahl beschädigt werden. Erstes Anzeichen hierfür ist eine Vergebung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich.

07ACHTUNG:

Hochdruckwasserstrahlen konnen gefährlich sein, wenn sie auf

unangebrachte Weise benutzt werden. Der Strahl..., darf nicht auf Personen, Tiere, eingeschaltete Elektrogerate oder das Gerät selbst gerichtet werden.

08 ACHTUNG: Die Hochdruckschläuche, Zubehörteile und Anschlüsse sind wichtig für die Sicherheit des Gerätes. Benutzen Sie nur die vom Hersteller vorgeschreiben den Schläuche, Zubehörteile und Anschlüsse (es ist außerst wichtig, dass diese Teile unversehrt bleiben, daher eine unangebrachte Verwendung vermeiden und sie vor Knicken, Stößen und Abschürfungen schätzen).
09 ACHTUNG: Geräte ohne A.S.S. - Automatic Stop System: sie dürfen nicht länger als 2 Minuten mit freiigegebener Pistole laufen. Die Temperatur des in den Kreislauf zurückgeführten Wassers wird beträchtlich erhöht und fegt der Pumpe ernsthafte Schäden zu.
A55
A.S.S. - Automatic Stop System: man sollte sie nicht länger als 5 Minuten in Stand-By-Modus belassen.
11 ACHTUNG: Das Gerät{jedes Mal vollig ausschalten (Hauptschalter in Position (0)OFF), wenn es unbeaufsichtigt bleibt.
12 ACHTUNG: Jede Maschine wird einer Endkontrolle unter Benutzungsbedingungen unterzogen,ecause ist es normal,dass sich in ihrem Innern noch ein paar Wassertropfen befinden.
13 ACHTUNG: Darauf achten, dass das Stromkabel nicht beschädigt wird. Be-schädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen halten.
13b ACHTUNG: Niemals das Gerät an der Anschlußleitungziehen oder hochheiten.
14 ACHTUNG: Die Maschine enthalt unter Druck stehende Flüssigkeiten. Die Spritzpistole gut festhalten, um der Reaktionskraft vorzubeugen. Nur die der Maschine beigestelle Hochdruckduse verwenden.
16 ACHTUNG: Dieses Gerät ist nicht für die Nutzung durch Personen(einschließlich Kinder) mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei dess, sie Überwachung oder Behrung über die Verwendung des Geräts durch eine verantwortliche Person für ihre Sicherheit gegeben wurden.
17 ACHTUNG: Die Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
18 ACHTUNG:NehmenSiedenHochdruckreiniger erst in Betrieb, wenn der Hochdruckschauch vollkommen ausgerollt ist.

19 ACHTUNG: Beim Auf- und Abwickeln des Schlauches darauf auf achten, dass der Hochdruckreiniger nicht umkippt.
20 ACHTUNG: Beim Auf- und Abwickeln des Schlauches muss die Maschine ausgeschaltet und das Rohr druckentlastet sein (betrieb Beenden).
21 ACHTUNG: Explosionsgefahr. Spruhen Sie keine brennbaren Flüssigkeiten..
22 ACHTUNG: Die Maschinensicherheit zugehrleisten, verwenden Sie nur Original-Ersatzteile vom Hersteller oder vom Hersteller zugelassen.
23 ACHTUNG: Den Strahl nicht auf sich selbst oder andere Personen richten, um Schuhe oder Kleider zu reinigen.
24 ACHTUNG: Nicht zulassen, dass das Gerät von Kindern oder ungeschultem Personal benutzt wird.
ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist.
AX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtrennen, bevor Reinigungsrarbeiten durchgeführt werden.
XY ACHTUNG: Ungeeignete Verlangerungen konnen gefährlich sein.
XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stecker gegen Spritzwasser geschützt sein.

> SICHERHEITSEINRICHTUNGEN

ACHTUNG: Die Pistole ist mit einer Sicherheitsspere ausgerüstet. Es ist wichtig, dass Sie jeder Mal, wenn die Benutzung des Gerätes unterbrochen wird, diese Sicherheitsspere betätigten, um ein zufälliges Öffnen zu verhindern.
- Sicherheitsvorrichtungen: Spritzpistole mit Sicherheitsspere, Maschine mit Schutz gegen elektrische Überlastung (KL. 1), Pumpe mit ByPass-Ventil oder Stopp-Vorrichtung.
Die Sicherheitstaste an der Pistole dient nicht zur Sperrung des Hebels während der Arbeit, sondern damit sie sich nicht zufällig öffnet.

ACHTUNG: Das Gerät ist mit einem Motorschutz ausgestattet: Im Falle eines Gerät Intervention, warten Sie eine Minute Minuten oder alternatively, trennen Sie Und wieder anschließen Sie, das Produkt an das Elektrische Netz. Wenn das Problem weiterhin besteht, schicken Sie das Geraete an unsere Kundendienst.

>STABILITäT

ACHTUNG: Das Gerätarf nicht auf Halterungen, Sockeln oder ähnlichen Unterlagen aber auf Horizontafläche, stetig und sicherr gestellt werden.

BEDIENUNG

BESCHREIBUNG DES GERÄTS

• Siehe besonderen beiliegenden Bedienungsanleitung.

MONTAGE Siehe besonderen beiliegenden Bedienungsanleitung.

INSTALLATION Siehe Abb. A

IMBETRIEBNAHME Siehe Abb. 3

HOCHDRUCKLANZEN Siehe Abb. H

ANSAUGEN DES REINIGUNGSMITTELS Siehe Abb. E-F-G

HOCHDRUCKSCHLAUCH Siehe Abb.

WASSERVERSORGUNG Wasseranschluß

ACHTUNG! (Symbol) Durch einen Rückflussverhinderer geflossenes Wasser ist nicht trinkbar.

Der direkte Anschluss des Hochdruckreinigers an die Trinkwasserleitung ist nur dann zulässig, wenn in der Zuleitung eine vorschrifsmäßige Schutzvorrichtung gegen Rückfluss mit Ablauf installiert ist. Der Schlauchdurchmesser muss mindestens 13mm - 1/2 inch betragen; der Schlauch selbst muss verträkt sein.

ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist.

WICHTIG Nur gefiltertes oder sauberes Wasser

ansaugen. Der Wasserhahn muss mindestens eine der Forderleistung der Pumpe zweifach Wassermenge liefern.

-Mindest Durchfluss: 15 l/min.

-Max. Wassertemperatur am Einfluss: 40^

-Max. Eingangsdruck: 1Mpa

Den Hochdruckreiniger so nahe wie möglich am Wassernetzanschluss aufstellen.

Das Nichtbeachten dieser Bedingungen verursacht ernsthafte mechanische Schäden an der Pumpe sowie den Verfall der Garantieansprüche.

Wasserversorgung aus der Wasserleitung

• Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluss des Gerätes und am Wasserzulauf anschließen.

• Wasserzulauf öffnen.

Wasserversorgung aus offenem Behälter

Kupplungsteil fur Wasser.
Saugschlauch mit Filter (nicht im Lieferumfang) am Wasseranschluss des Gerätes anschrauben.
Filter in den Behälter hangen.
Gerat vor dem Betrieb entlufen.

• Hochdruckleitung am Hochdruckanschluß des Gerätes abschrauben.

-Geräeinschalten und solangelaufenlassen, bis das Wasser blasenfrei am Hochdruckanschluss.

• Gerät ausschalten und Hochdruckschlauch wieder anschrauben.

> STROMVERSORGUNG

• Der elektrische Anschluss des Gerätes muss der Norm IEC 60364-1 entsprechen.
  WICHTIG Bevor Sie das Gerät anschlieben, vergewissern Sie sich, dass die Angaben auf dem Typenschild denen des Stromnetzes entsprechen und dass die Steckdose durch einen Fehlerstromschutzschalter mit einer Ansprechempfindlichkeit unter 0,03 A - 30ms abgeschichert ist.
• Passen Steckdose und Gerätestecker nicht zusammen, halten Sie die Steckdose von geschultem Fachpersonal durch eine andere, passende ersetzen.
• Das Gerät nicht bei Temperaturen unter 0^ benutzten, wenn es mit einem Schlauch aus PVC (H VV-F) ausgerüstet ist.
  XY ACHTUNG: Ungeeignete Verländerungen

konnen gefährlich sein.

XJ ACHTUNG: Bei Verwendung eines Verlangerungskabels müssen Steckdose und Stecker gegen Spritzwasser geschützt sein. Das Kabel muss die in der unterstehenden Tabelle aufgeführten Abmessungen haben

	<16 A <25 A
<20 m ø 1,5 mm2	14 AWG	ø 2,5 mm2
		12 AWG
20 m - 50 m ø	2,5 mm2	ø 4,0 mm2
	12 AWG	10 AWG

A.S.S. (falls vorhanden)

WICHTIG A.S.S. (Automatic Stop System) das die Maschine während der Bypass-Phase abstellt. Um die Maschine zu starten, positionieren Sie den Schalter auf (I)"ON"; dann drücken Sie den Pistolenabzug: das A.S.S. setzen die Maschine in Betrieb und stellt sie automatisch ab, wenn der Abzug losgelassen wird. Es ist deshalb ratsam, die Pistole durch die am Abzug angebrachte Vorrichtung zu sichern, jedesmal wenn die Maschine abgestellt wird, um unabsichtliche Anläufe zu vermeiden.

• Selfstarts der Maschine, ohne die Pistole zu betätigen sind durch z.B. Luftblasen im Wasser begründet.
• Beim Stillstand für mehr als 5 Minuten sollen das Gerät nicht unbeaufsichtigt abgestellt werden. Andernfalls, ist es notwendig für den Schutz des Gerätes, den Schalter auf (0)OFF Position zu stellen.
• Prufen Sie, dass die Verbindung des Hochdruckschlauches mit dem Gerät und der als Ausrüstung vorgesehenen Pistole korrekt angeschlossen ist.

BETRIEB BEENDEN

Siehe Abb. C

PFLEGE UND WARTUNG

Siehe Abb. D

Das Gerät muss nicht gewartet werden.

XX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtrennen, bevor Reinigungsrarbeitendurchgefuhrt werden.
ACHTUNG! Sprühen Sie das Gerät mit Wasser und nicht verwenden, Reinigungsmittel oder Lösungsmittel. Das Gerät kann beschädigt werden.
- Reinigen Sie das Äußere von Gerät mit einem trockenen Tuch.

> LAGERUNG

Siehe Abb. D

Fassen Sie den Griff, um das Gerät zu bewegen
Gerät mit komplettem Zubehör in einem trockenen, frostsicheren Raum aufbewahren.

ABHILFEN BEI

BETRIEBSSTÖRUNGEN

Das Gerät Funktioniert nicht

Die Stromspannung kontrollieren.
- Sicherstellen, dass das Stromkabel nicht eventuell beschadigt ist.

Das Gerät wird nicht unter Druck gesetzt

Das Gerät entlüften: Die Pumpe ohne den Hochdruckschauch einschalten, bis das Wasser ohne Blasen aus dem Hochdruckausgang kommt. Dann den Hochdruckschauch wieder anschließen.
Den Filter im Wasseranschluss reinigen.
- Reinigen Sie den Filter des Hochdruckschlach (falls anwesend)
Die Qualität des verwendeten Wassers kontrollieren.
- Sicherstellen, das die Versorgungsleitungen der Pumpe)dicht ist und keine Verstopfungen vorhanden sind.

Starke Druckschwingungen

Die Hochdruckduse reinigen. Mit einer Nadel die Verunreinigen aus der Öffnung der Duse entfernen und den vorderen Teil mit Wasser reinigen.

Die Pumpe leckt

• Es sind 10 Tropfen pro Minute erlaubt. Bei

großeren Lecks wenden Sie sichitte an den autorisierten Kundenservice.

Ersatzteile

• Verwenden Sie nur die vom Hersteller gelieferten oder empfohlenen Originalersatzteile, um die Sicherheit des Gerätes zu gewährleisten.

GARANTIE

Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantiedeckt gemäß der herrschenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an.

Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Teile - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlüssigkeit oder falsche Behandlung, falsche und zweckent fremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der Funktionstüchtigen Teile, verstoptfe Düssen und Filter, blockierte Düssen durch Verkalkung.

Das Gerät ist hauptsächlich für den Hobby Gebrauch gedacht und NICHT FÜR DAS PROFESSIONELLE ARBEITEN: die Garantie deckt nicht den Gebrauch ausserhalb des privaten Bereichs.

ENTSORGUNG

Das Gesetz (gemäß der EU-Richtli

2002/96/EG vom 27-Januar 2003) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes,这点es Produkt oderdessen

elektrisches/elektronisches Zubehör als gemeinsen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen. Das Produkt kann auch direkt bei dem Handler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erworbt, entsorgt werden.
