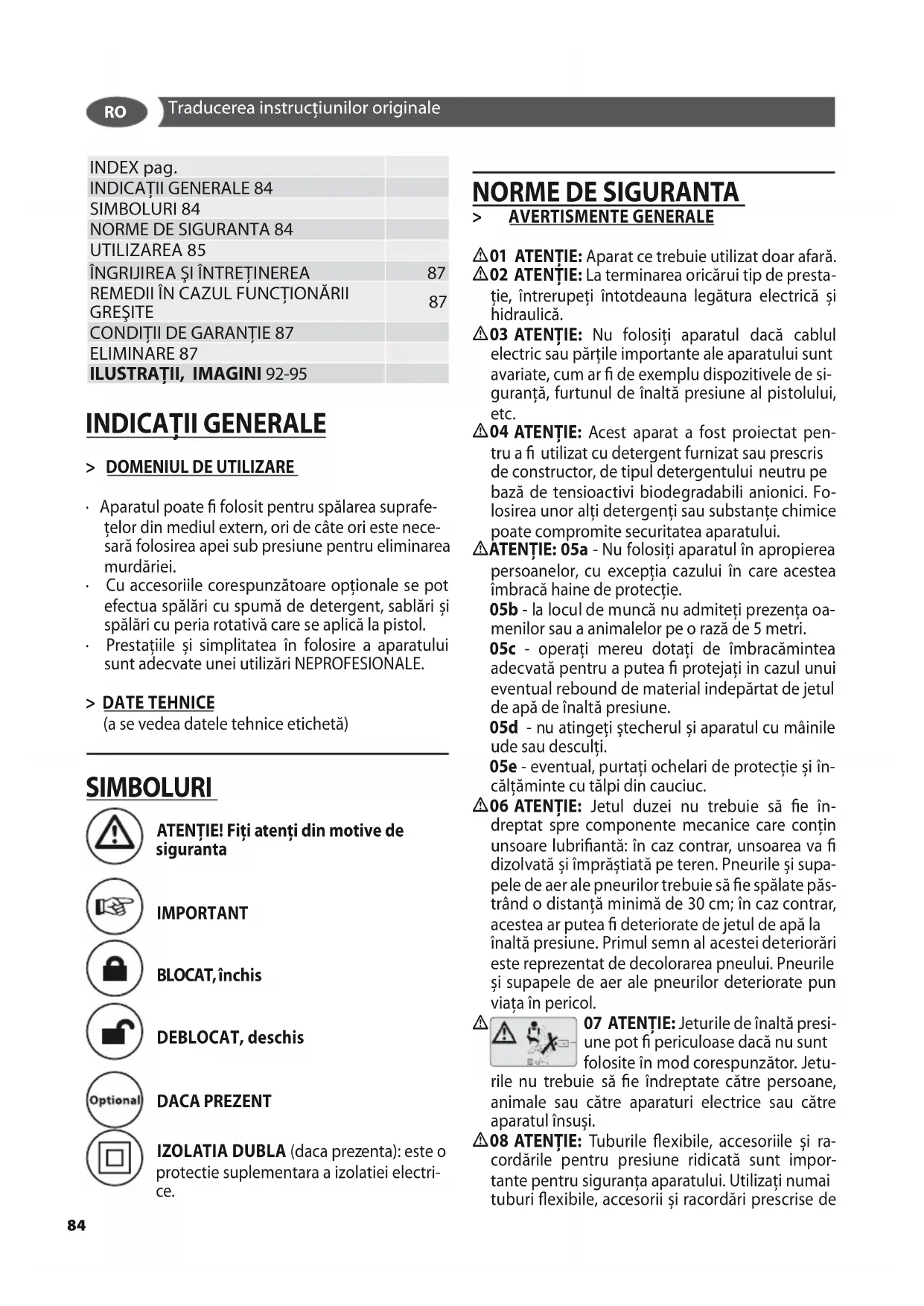

MANUAL DE UTILIZARE Tempesta 24 Lavor

• Aparatul poate fi folosit pentru spălarea suprafețelor din mediu lern, ori de câte ori este necessara folosirea apei sub presiune pentru eliminarea murdăriei.
  Cu accesorile corespunzatoare optionale se pot efectua spalari cu spuma de detergent, sablari si spalari cu peria rotativacare se aplica la pistol.
• Prestaţiile Şi simplitatea în folosire a aparatului sunt adecate unei utilizări NEPROFESIONALE.

>DATE TEHNICE

01 ATENTIE: Aparat ce trebuie utilizes doar afara.
02 ATENTIE: La terminarea oricarui tip de presta- tie, intrerupei intotdeauna legatura electrica si hidraulica.
03 ATENTIE: Nu folosiţi aparatul dacă cablul electric sau pârtile importante ale aparatului sunt aviate, cum ar fi de exemplu dispositivele de siguranță, furtunul de inaltă presiune al pistolului, etc.
04 ATENTIE: Acest aparat a fost proiectat pentru a fiutilizat cu detergent furnizat sau prescrdis constructor, de tipul detergentului neutrpu pe bază de tensioactivi biodegradabili anionici. Folosirea unor alti detergenti sau substanțe chimice poate compromite secreitatea aparatului.
ATENTIE: 05a - Nu folosiţi aparatul in apropierea personelor, cu exceptia cazului in care acestea imbracă haine de protectie.

05b - la locul de munca nu admitei prezena oamenilor sau a animalelor pe o raza de 5 metri.
05c - operati mereu dota de imbracamintea adecvatapentru a putea fi protejati in cazul unui eventual rebound de material indepartat de jetul de apa de inaltapresiune.
05d - nu atingeti stecherul si aparatul cu mainile ude sau desculti.
05e - eventual, purta i ochelari de protecie si incaltaminte cu talpi din cauciuc.

06 ATENTIE: Jetul duzei nu trebuie sa fe indreptat spre componente mecanice care contin unsoare lubricianta: in caz contrar, unsoarea va fi dizolvvata si imprastiata pe teren. Pneurile si supapele de aer ale pneurilor trebuie sa fe spalate pastrand o distanta minima de 30~cm ; in caz contrar, acestea ar putea fi deteriorate de jetul de apa la inaltapresiune. Primul semn al acestei deteriorari este representat de decolorarea pneului. Pneurile si supapele de aer ale pneurilor deteriorate pun viata in pericol.

07 ATENTIE: Jeturile de inalta presiune pot fi periculoase daca nu sunt folosite in mod corespunzator. Jetuie sa fe indreptate catre persone, catre aparaturi electrice sa catre si.

08 ATENTIE: Tuburile flexibile, accesorile si racordarile pentru presiune ridicata sunt importante pentru siguranța aparatului. Utilizati numai tuburi flexibile, accesorii si racordarireprescrige de

constructor (este foarte important sa se protejeze integritatea acosstor componente evitand folosi-rea lor necorespunzatoare si find ateni a nu le indoi, lovi sau zgaria).

09 ATENTIE: Aparate nedotate cu A.S.S. - Automatic Stop System: nu trebuie sa rămână in functiune pentru mai mult de 2 minute cu pistolul actionat. Temperatura apei reciclate crește foarte mult provocand daune grave pompei.
10 A.S.S. AUTOMATIC STOP SYSTEM ATENTIE: Aparate dotate cu A.S.S - Automatic Stop System: se recomanda a nu le lasa in stand-by pentru mai mult de 5 minuti.
11 ATENTIE: Stingeti comple aparatul (intrerup-patorul general in poziia (0)OFF) de ficare data cand se lasa nesupravegheat.
12 ATENTIE: Fiecare masina este omologata de producator in condiţile sale de folosire, de aceea este normal sa se găsească picăturî de apă in interiorul său.
13 ATENTIE: Fiti atenti a nu deteriorara cablul electric. Daca cablul de alimentare a fost avariat, acesta va trebui sa fe inlocuit de catre fabricant, de catre serviciul de asistența tehnica, sau de catre personal calificat pentru a evita eventualele pericole
13b ATENTIE: Cablul de alimentare electrica nu trebuie utiliser pentru a tragea sau a ridica aparatul.
14 ATENTIE: Maşina cu fluid sub presiune. Strangeti bine pistolul in mană pentru a preveni forta de reactie. Utilizati numai duza de inaltă presiune din dotarea masinii.
16 ATENTIE: Produsul nu trebuie folosit de copii tau personane cu capacitate fizice, senzoriale sau mentale reduse sau fara experiente si cunoistinte adevate, pana cand nu au fost instruite in mod corespunzator.
17 ATENTIE: Copii, chiar daca sunt controti, nu trebuie sa se joace cu produsul.
18 ATENTIE: Nu puneti in functiune compresorul cu jet de apă inainte de a fi desfăşurat tubul de inaltă presiune.
19 ATENTIE: Infasuraşi desfasurați tubul avand grijă sa nu cauzati rasturnarea compresorului cu jet.
20 ATENTIE: Atunci cand se infasa oar a sau desfasoara tubul, masina trebuie sa fie stinsa, iar tubul descarcat de presiune (scoasa din functiune).
21 ATENTIE: Risc deexplozie. Nu pulverizati lichide inflamabile
22 ATENTIE: Pouru a asigura siguranta masinii, utilizes numai把这些 de schimb originale de la producator sau aprobate de caute acesta.

23 ATENTIE: Nu dirijaţi jetul de apăă cotre voi insi-vă sau cotre alte persone pentru a curăța haine sau incăltaminte.
24 ATENTIE: Nu permitei ca aparatul sa fie folosit de copii Sau de un personal neinstruit.
XZ ATENTIE: Apa care a trecut prin disposizitivul de reflux nu este potabila.
× × ATENTIE:Deconecta'i aparatul de la reteaua electrica inainte de a efectua orice interventie de intretinere si curatare.
XY ATENTIE: Prelungitoarele necorespunzatoare pot fi periculoase.
XJ ATENTIE: Daca este utilizes un prelimungitor, stecherul aparatului si przy prelimungitorului trebuie sa fe impermeabile la apa,

Dispositive de siguranta:

ATENTIE: Pistolul este dotat cu un opritor de siguranta. De fiecare data cand se intrerupe folosirea masinii este important sa se actione opritorul de siguranta pentru a evita pornirile accidentale.
Dispositive de siguranță: pistol dotat cu opritor de siguranță, masina dotata cu protectie contra suprasarcinilor electrice (CL. I), pompă dotata cu supapă de by pass sau disposizitiv de oprire.
- Butonul de siguranță al pistolului nuServește la blocarea levierului in timpul functiònarii, ci pentru a se evita actionarea sa accidentala.
ATENTIE: Aparatul este dotat cu un disponit de protectie a motorului: dacse activeaz, va rugam sa astepta cateva minute sa scoatei aparatul din priza. Daca problema persista sau aparatul nu se mai aprinde, apelati la cel mai apropriat centru de asisteneta tehnica.

CONDITIILE PENTRU SIGURANTA STABILITÄTII

ATENTIE: Aparatul se afla in poziie stabila, cand este amplasata pe o suprafata plana..

UTILIZAREA

DOTARESTANDARD
a se vedea "Manual de instructiuni specifice" furnizate.
INSTRUCTIUNIDEMONTARE
a se vedea "Manual de instructiuni specifice" furnizate.
INSTALARE
vedea fig.
PORNIRE
vedeafig.

LANCE DE INALTÄ PRESIUNE vedea fig. H

ASPIRAREA DETERGENTULUI vedea fig. E-F-G
TUB CU IINALTA PRESIUNE
vedea fig.
ALIMENTAREA HIDRICA Conectarea hidrica

ATENTIE: Aparatul nu este adevat racordarii la apa potabila.

Aparatul de curătare cu jet de apă poate fi connectat direct la rețeaua publică de distribuție a apei numai dacă in conducța de alimentare este instalat un dispositiv anti-reflux cu golire conform legislației in vigoare. Asigurăti-va că teava are cel puțin 0 13mm și că este ranforsata.

ATENTIE: Apa care a trecut prin dispositivul de reflux nu este potabila.

Aspirati numai apă filtrata sau cură. Ro- de prelevare a apei trebuie să garantze o țtie echivalentă cu dublul debitului maximiei.

• Debit minim: 15 l/min.
• Temperatura maxima a apei in intrare: 40^
• Presiunea maxima a apei in intrare: 1Mpa

Amplasati aparatul de curătare cu jet de apă càt mai aproape posibil de rețeaua hidrică de aprovizionare.

Nerespectarea conditiilor de mai sus provoaca daune mecanice grave pompei, precum si scoaterea din garantie.

Alimentare de la conduccta apei

• Conectati o teava flexibla de alimentare (neinclusa in furnitura) la racordul pentru apa al aparatului si la alimentarea apei.
  Deschideti robinetul.

Alimentare cu apà dintr-un rezervor deschis

• Deşurubati racordul de alimentare cu apă.
• Inşurubat teava de aspirare cu filtru (neinclusă in furnitura) pe racordul de apă al aparatului.
• Introduceti filtrul in rezervor.

• Scoateti aerul din aparat inainte de folosire.

• Deşurubati teava flexibila la inalta presiune din racordul de inalta presiune al aparatului.

• Porniti aparatul si puneti-l in functiune pana cand apa iese fara bule din racordul de inalta presiune.

• Stingeti aparatul reinsurubati teava flexibla de inalta presiune.

> ALIMENTAREA ELECTRICA

• Conexarea electrică a aparatului trebuie să fie conformă cu norma IEC 60364-1.

Inainte de a conexa aparatul, verificati dacă datele de pe placuţa cu caracteristici sunt corespunzatoare cu cele rețelei electriceși dacă priza este protejăcu un intrerupător magnetotermic diferential "SALVAVIATă" cu o sensibilitate de intervenție mai mică de 0,03 A - 30 ms.
- In cazuri de incompatibilitate intre priza si stecherul aparatului, puneti sa fie inlocuita przy cualta de tipul corespunzator, de catre un personal calificat din punct de vedere profesional.
- Nu utiliziati aparatul in cazul in care temperatura mediului ambient estesub 0^ ,dacacosta este echipat cu un cablu din PVC (H VV-F).

XY ATENTIE: Prelungitoarele necorespunzatoare pot fi periculoase.

AXJ ATENTIE: Daca este utilizes un prelimungitor, stecherul aparatului si przy prelimungitorului trebuie sa fie impermeabile la apa, iar cablul trebuie sa aibe dimensiunile indicate in tabelul de mai jos.

	<16 A	<25 A
<20 m	ø 1,5 mm² 14 AWG	ø 2,5 mm² 12 AWG
20 m - 50 m	ø 2,5 mm² 12 AWG	ø 4,0 mm² 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (daca este prezenta)

Această masina de spalat cu jet de apă este echipata cu A.S.S. (Automatic Stop System), care prevede stingerea acesea in timpul fazei de by-pass. Pentru a porni masina este deci besoinar ca intrerupatorul să fie poziptionat pe (I)"ON",iar apoi să se apese levierul pistolului; A.S.S. va porni aparatul stingandu-l din nou atunci cand levierul este eliberat. Se recomanda, asadar, sa se introduça siguranța aflata pe levie-rul pistolului de ficare data cand masina se oprește, pentru a se evita aprinderile accidentale.

• Pornirile automate ale masinii fārā actionarea asupra pistolului se datoreaza unor fenomene cum ar fi bulele de aer in apă sai altele Şi nu a unei defeciuni a produsului.
• Nu lasati masina in stand by fara supravehere

pertru mai mult de 5 minute. In caz contrar este necessities, pentru protejarea masinii, sa se readucă intrerupătorul in poziţia (0)“OFF”.

• Verificazioni da carea raccordare a furtunului de inaltata presiune cu masina si cu pistolul din dotare este corect executata, adica fara pierderi de apa.

INCHEIEREA UTILIZARII

a se vedea fig.

INGRIJREA Şİ INTREŞINEREA

a se vedea fig. D

Aparatul nu are nevoie de intre tinere.

XX Deconecta'i aparatul de la reteaua electrica inainte de a efectua orice interventie de intretine- re si curatare.
ATENTIE: Nu dirijaţi jetul de apă de sus aparatul, nu folositi solventi si detergenti agresivi. Pentru a evita deteriorarea.
- Curatati partea exterioroara a aparatului cu o carpa uscata..

DEPOZITAREA

a se vedea fig. D

• Mutati aparatul folosindu-va numai de manerul de transport care este pe motor.
• Pastrati aparatul si accesorile intr-un loc uscat si sigur, la neindemana copiilor., Lasa la indemana copiilor.

REMEDII IN CAZUL FUNCTIONARII GRESITE

Aparatul nu fonctioneaza

• Controlati tensiunea retelei.
  Identificati eventualede daune ale cablului de alimentare.

Aparatul nu intră sub presiune

• Scoatei aerul din aparat: puneti in functiune pompa fara teava la inalta presiune, pana cand apa iese fara bule de la iesirea de inalta presiune. Atasati din nou teava de inalta presiune.
  Curatai filtrul din racordul apei.
• Curatai filtrul din racordul tubului de inalta presiune (daca a fost montat)
• Contralati cantitatea de alimentare cu apă.
  Verificati etansarea sau eventuale infundari in toate tevile de alimentare ale pompei.

Oscilatii puternice ale presiunii

• Curatai duza de inalta presiune. Cu un ac, scaatei murdaria din orificiul duzei si spalati-o dinspre

partea anterioara cu apa.

Pompa are scurgeri

• Sunt admise până la 10 picături pe minut. In ca-zul scurgerilor mai mari, adresăti-vă serviciului de asistentă autorizat.
  Piesedeschimb
• Folosiţi numai piese de schimb originale sau pie-se de schimb aprobate de câtre fabricant

CONDIITI DE GARANTIE

Toate aparatele noastre au fost supuse unor testari atente si sunt acoperite de garantie pentru defectele de fabricatie conform legislatiei in vigoare. Garantia incepe de la data cumpararii. In cazul repararii masinii cu jet de apa sub presiune sau a accesoriilor in tampul perioadei de granie, este necessar s se anexe o copie a bonului fiscal.

Sunt exclude din garantiie: - Partiile care sunt supuse unei normale uzuri. - Teava de inalta presiune si accesorii optionale. - Daunele accidentale, ca urma-re a transportului, a negijentei sau unui tratament necorespunzator, a folosirii si instalarii incorcete, neconforme cu averismentele aratate in caietul de instructiuni. - Garantia nu preve de eventuala curatare a componentelor interne.

IMPORTANT Defectiuni precum duze infundate, uti laje blocate din cauza rezidurilor de calcar, accesori di deteriorate (ex. tub indoit) si/sau utilise care nu prezinta defecte NU SUNT ACOPERITE DE GARANTIE.

Utilajul este destinat exclusiv folosirii de tip hobby si NEPROFESIONALE: GARANTIA NU ACOPERÀ FOLOSI-REA DIFERITA DE CEA PARTICULARA.

ELIMINARE

In calitate de proprietar al unui aparat electric sau electronic, legea (conform Directivei UE 2002/96/CE din 27 ianuarie 2003 cu priviere la deeurile rezultate din debarasarea de

aparatura electronicăși electrică) va interzice sa va debarasați de acest produs aruncându-l laolaltă cu celelalte deșeuri menajereși va obligă sa-l duceți la centrele specializate de colectare. Vă mai puteti debarasa de acest produs ducându-l la reprezentanta firmei noastreși cumpărandr alt produs, echivalent cu cel vechi. Daca abandonatii produsul in mediu inconjurator, periclitați atat mediu inconjurator CAT si sanătatea personelor.

Simbolul din disen reprzinta cosul de gunoi pentru deseuri menajere. Este interzisa aruncarea produsului in aceste recipiente.
